2019 TOYOTA RAV4 navigace

143
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
■Zobrazení informací o podpůr-
ných jízdních systémech
Zvolte pro zobra zení provozního
stavu následujících systémů:
 LTA (Asistent sledování jízdy
v jízdních pruzích)* ( S.351)
 Adaptivní tempomat s plným
rychlostním rozsahem* ( S.365)
 Te m p o m a t* (S.376)
 Omezovač rychlosti* (S.379)
*: Je-li ve výbavě
■Zobrazení s vazbou na navi-
gační systém (je-li ve výbavě)
Zvolte pro zobraz ení následujících
informací s vazbou na navigační
systém.
 Navigace trasy
 Zobrazení kompasu (zobrazení
severem nahoru/směrem jízdy
nahoru)
Zvolte pro možnost volby zdroje
audia nebo skladby na displeji.
■ Informace o jízdě
Mohou být vertikálně zobrazeny 2
položky, které jsou zvoleny použitím
nastavení "Info o jízdě" (průměrná
rychlost, vzdálenost a celkový čas).
Zobrazené informace se mění podle
nastavení "Typ informací o jízdě"
(od zahájení činnosti systému nebo
mezi resetováním). ( S.144)
Používejte zobrazené informace pouze
jako referenční.
Zobrazí se následující položky.
 "Jízda"
• "Průměrná rychlost": Zobrazuje prů-
měrnou rychlost vozidla od nastarto-
vání hybridního systému*
• "Vzdálenost": Zobrazuje ujetou vzdá-
lenost od nastartování hybridního sys-
tému*
• "Celkový čas": Zobrazuje uplynulý čas
od nastartování hybridního systému*
*: Tyto položky jsou resetovány při kaž-
dém vypnutí hybridního systému.
 "Celkem"
• "Průměrná rychlost": Zobrazuje prů-
měrnou rychlost vozidla od resetování
zobrazení*
• "Vzdálenost": Zobrazuje ujetou vzdá-
lenost od resetování zobrazení*
• "Celkový čas": Zobrazuje uplynulý čas
od resetování zobrazení*
*: Pro vynulování zobrazte požadova-
nou položku a stiskněte a podržte .
■Monitor energie
 S.149
Zobrazení informací o pod-
půrných jízdních systémech
Zobrazení s vazbou na
audiosystém (je-li ve výbavě)
Zobrazení informací o vo-
zidle

147
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
• "Hybridní systém"
Zvolte pro zapnutí/vypnutí pokynů ECO
akcelerace ( S.141).
• "Spotřeba paliva"
Zvolte pro změnu zobrazení na Spotře-
ba paliva ( S.140).
 (Nastavení audia) (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí obrazovky .
 (Nastavení zobrazení infor-
mací o vozidle)
• "Obsah zobrazení"
Zvolte pro nastavení následujících polo-
žek.
"Monitor energie":
Zvolte pro zapnutí/vypnutí monitoru energie ( S.149).
AWD (modely AWD):
Zvolte pro zapnutí/vypnutí zobrazení systému AWD ( S.144).
• "Typ informací o jízdě"
Zvolte pro změnu zobrazení informací o jízdě mezi Jízda a Celkem. ( S.143).
• "Info o jízdě"
Zvolte pro nastavení položek na horní
a spodní straně obrazovky informací
o jízdě ze tří polož ek, průměrná rych- lost, vzdálenost a celkový čas.
 "Přehled jízdy"
Zvolte pro nastavení zobrazených polo-
žek, když je spí nač POWER vypnut.
"Vyskakovací okno" (je-li ve vý-
bavě)
Zvolte pro zapnutí/vypnutí následujících
vyskakovacích oken, které se mohou
objevit v některých situacích.
• Zobrazení navigace na křižovatce
s vazbou na navigační systém (je-li ve
výbavě)
• Zobrazení příchozího hovoru systému
hands-free telefonu (je-li ve výbavě)
• Ovládání audia (je-li ve výbavě)
• Ovládání hlasitosti (je-li ve výbavě)
• Hlasové ovládání (je-li ve výbavě)
 "MID VYP"
Zobrazí se prázdná obrazovka
"Výchozí nastav."
Zvolte pro resetování nastavení zobra-
zení přístroje.
■Pozastavení zobrazení nastavení
●V následujících situacích bude zobra- zení nastavení dočasně přerušeno.
• Když se na multiinformačním displeji
objeví výstražné hlášení • Když se vozidlo začne pohybovat
●Nastavení pro funkce, kterými není vozidlo vybaveno , se nezobrazí.
●Když je funkce vypnuta, příslušná na- stavení pro tuto f unkci není možné
zvolit.
VÝSTRAHA
■Výstrahy pro nastavování zobra-
zení
Protože je potřeba , aby během nasta-
vování zobrazení byl v činnosti hyb-
ridní systém, ujistěte se, že je vozidlo zaparkováno na místě s adekvátním
větráním. V uzavřeném prostoru,
např. v garáži, se mohou výfukové plyny, obsahující kysličník uhelnatý
(CO), hromadit a vniknout do vozidla.
To může způsobit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vybití 12V akumulá- toru, ujistěte se, že při nastavování
funkcí zobrazení je hybridní systém
v činnosti.

149
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Obrazovka audio systému (je-li
ve výbavě)
Multiinformační displej
Spínače ovládání přístroje
( S.139)
■Obrazovka audiosystému (je-li
ve výbavě)
Audiosystém bez f unkce navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
Pokud je zobrazena jiná obrazovka než
"Monitor energie", zvolte "Energie".
Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Na obrazovce "Informace" zvol-
te "ECO".
Pokud je zobrazena jiná obrazovka než
"Monitor energie", zvolte "Energie".
Tyto obrázky jsou pouze příklady a mo-
hou se mírně lišit od aktuálního stavu.
Obrazovka monitoru
energie/spotřeby
Stav vašeho vozidla můžete
sledovat na mu ltiinformačním
displeji a na obrazovce audio-
systému* (je-li ve výbavě).
*: Pro navigační systém nebo multi-
mediální systém
Součásti systému
A
B
C
0RQLWRUHQHUJLH

1542-1. Přístrojová deska
Když neprobíhá žádný tok energie
Stav hybridního (trakčního) akumulátoru
Nízké nabití
Plné nabití
■Výstraha zbývajícího nabití hybridního (trakčního) akumulátoru
●Bzučák zní přerušovaně, když hyb ridní (trakční) akumulátor zůstává bez nabíjení při zařazené poloze v N, nebo zb ývající hodnota nabití poklesne pod určitou úro-
veň.
Pokud hodnota zbývajícího nabití klesá dále, bzučák zní nepřerušovaně.
●Když se na multiinformačním displeji zobrazí výstražné hlášení a zní bzučák, po-
stupujte podle instrukcí zobrazen ých na obrazovce, abyste problém odstranili.
■Informace o jízdě
Audiosystém bez funkce navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Nabídka".
Pokud je zobrazena jiná obrazovka než "Informace o jízdě", zvolte "Informace o jízdě".
Modely 2WD/AWD
A
B
Spotřeba

155
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory

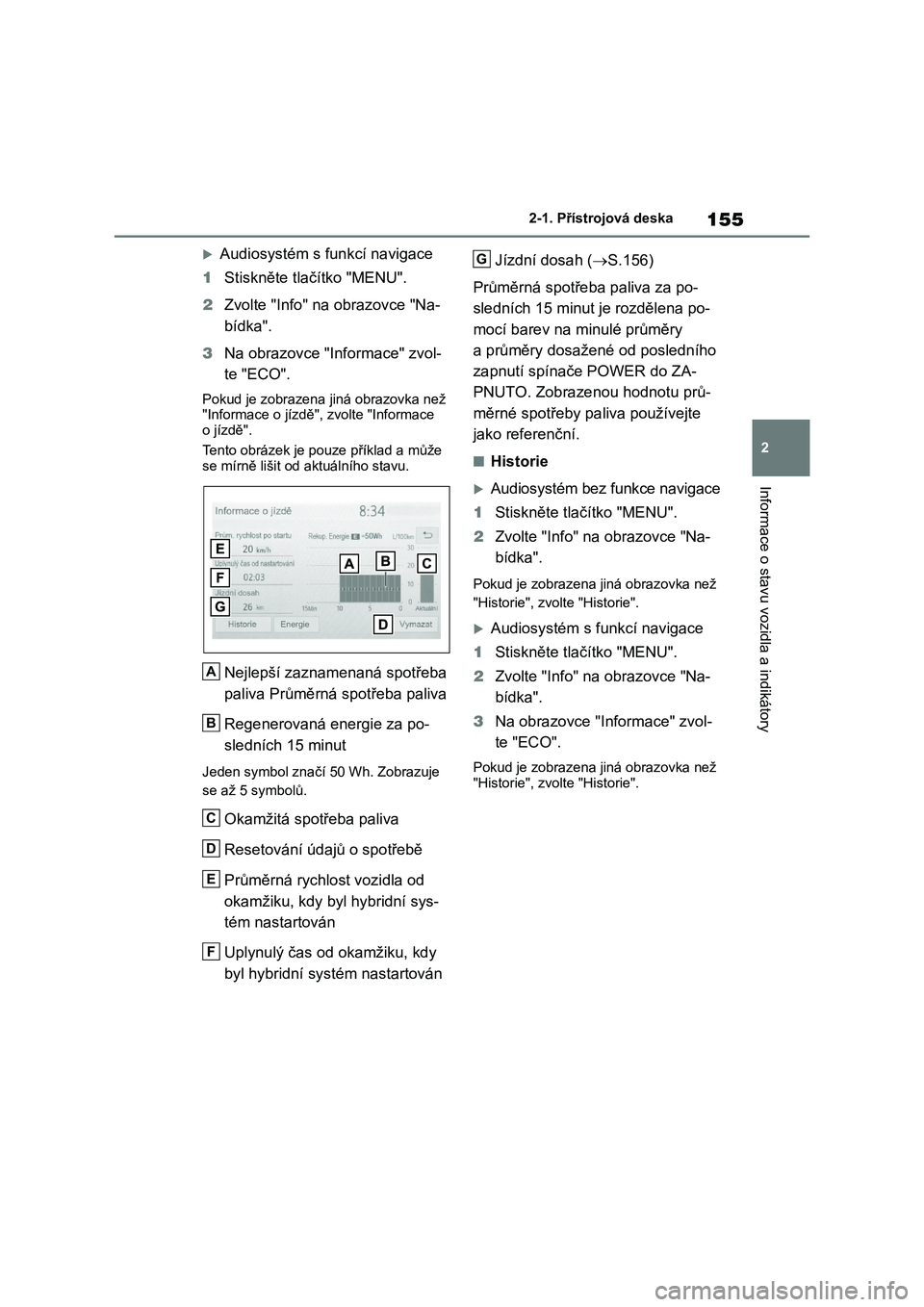

Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Na obrazovce "Informace" zvol-
te "ECO".
Pokud je zobrazena jiná obrazovka než "Informace o jízdě", zvolte "Informace
o jízdě".
Tento obrázek je pou ze příklad a může se mírně lišit od aktuálního stavu.
Nejlepší zaznamenaná spotřeba
paliva Průměrná spotřeba paliva
Regenerovaná energie za po-
sledních 15 minut
Jeden symbol značí 50 Wh. Zobrazuje
se až 5 symbolů.
Okamžitá spotřeba paliva
Resetování údajů o spotřebě
Průměrná rychlost vozidla od
okamžiku, kdy byl hybridní sys-
tém nastartován
Uplynulý čas od okamžiku, kdy
byl hybridní systém nastartován
Jízdní dosah ( S.156)
Průměrná spotřeba paliva za po-
sledních 15 minut je rozdělena po-
mocí barev na minulé průměry
a průměry dosažené od posledního
zapnutí spínače POWER do ZA-
PNUTO. Zobrazenou hodnotu prů-
měrné spotřeby paliva používejte
jako referenční.
■Historie
Audiosystém bez f unkce navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
Pokud je zobrazena jiná obrazovka než
"Historie", zvolte "Historie".
Audiosystém s funkcí navigace
1 Stiskněte tlačítko "MENU".
2 Zvolte "Info" na obrazovce "Na-
bídka".
3 Na obrazovce "Informace" zvol-
te "ECO".
Pokud je zobrazena jiná obrazovka než "Historie", zvolte "Historie".
Energie
A
B
C
D
E
F
G

1562-1. Přístrojová deska
Tento obrázek je pou ze příklad a může
se mírně lišit od aktuálního stavu.
Nejlepší zaznamenaná spotřeba
paliva
Nejnovější spotřeba paliva
Předchozí záznam spotřeby
paliva
• Bez funkce navigace
Zobrazuje denní průměrnou spotřebu
paliva. (Namísto data se zobrazí "Jízda
1" až "Jízda 5".)
• S funkcí navigace:
Zobrazuje denní průměrnou spotřebu
paliva.
Aktualizace údajů o nejnovější
spotřebě paliva
Resetování údajů o historii
Historie průměrné spotřeby paliva je
rozdělena pomocí barev na minulé
průměry a průměrnou spotřebu pali-
va od doby poslední aktualizace.
Zobrazenou hodnotu průměrné spo-
třeby paliva používejte jako refe-
renční.
■Aktualizace úd ajů o historii
Aktualizujte průměrnou spotřebu paliva
volbou "Klip", abyste měřili opět aktuální
spotřebu paliva.
■Resetování dat
Data o spotřebě paliva mohou být vyma-
zány volbou "Vymazat".
■Jízdní dosah
Zobrazuje odhadovanou maximální vzdálenost, kterou m ůžete ujet se zbý-
vajícím množstvím paliva.
Tato vzdálenost je vypočítána na zákla- dě vaší průměrné sp otřeby paliva.
V důsledku toho může být skutečná
vzdálenost, kterou m ůžete ujet, odlišná od té zobrazené.
A
B
C
D
E
