Miejsce odpowiednie dla „uni-
wersalnej [universal]” kategorii
fotelików dzieci´cych, mocowa-
nych samochodowym pasem
bezpieczeƒstwa.
Miejsce odpowiednie dla foteli-
ków dzieci´cych zgodnych z ta-
belà [Zalecany typ fotelika
dzieci´cego i tabela zgodno-
Êci]. (
S. 59)
Miejsce odpowiednie dla
fotelików dzieci´cych i-Size
i ISOFIX.
Dla fotelików dzieci´cych wypo-
sa˝onych w górne gniazdo za-
czepowe.
Wersje bez wy∏àcznika podusz-
ki powietrznej pasa˝era: Na
przednim fotelu pasa˝era nigdy
nie wolno mocowaç fotelika
dzieci´cego w pozycji ty∏em do
kierunku jazdy.
Wersje z wy∏àcznikiem podusz-
ki powietrznej pasa˝era: Na
przednim fotelu pasa˝era nigdy
nie wolno mocowaç fotelika
dzieci´cego w pozycji ty∏em do
kierunku jazdy, je˝eli wy∏àcznik
poduszki powietrznej pasa˝era
znajduje si´ w pozycji „ON”.
*
1: Przesunàç przedni fotel pasa˝era
jak najbardziej do ty∏u. Je˝eli przedni
fotel pasa˝era posiada mo˝liwoÊç
regulacji wysokoÊci, nale˝y ustawiç
go w pozycji maksymalnie podnie-
sionej.
*
2: Ustawiç oparcie fotela w pozycji jak
najbardziej pionowej. Podczas
mocowania fotelika dzieci´cegoprzodem do kierunku jazdy, je˝eli
fotelik dzieci´cy nie opiera si´ prawi-
d∏owo o oparcie fotela, oparcie nale-
˝y odpowiednio wyregulowaç.
*
3: Je˝eli zag∏ówek koliduje z fotelikiem
dzieci´cym, a mo˝na go zdemonto-
waç, nale˝y zdemontowaç zag∏ówek.
W przeciwnym wypadku nale˝y pod-
nieÊç zag∏ówek do jak najwy˝szej
pozycji.
*
4: Wersje bez wy∏àcznika poduszki po-
wietrznej pasa˝era: Na przednim fote-
lu pasa˝era fotelik dzieci´cy mo˝na
mocowaç tylko w pozycji przodem do
kierunku jazdy.
Wersje z wy∏àcznikiem poduszki po-
wietrznej pasa˝era: Na przednim fo-
telu pasa˝era fotelik dzieci´cy mo˝na
mocowaç w pozycji przodem do kie-
runku jazdy, tylko je˝eli wy∏àcznik po-
duszki powietrznej pasa˝era znajdu-
je si´ w pozycji „ON”.
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie57
1 *
2, 3
*2, 3
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 57

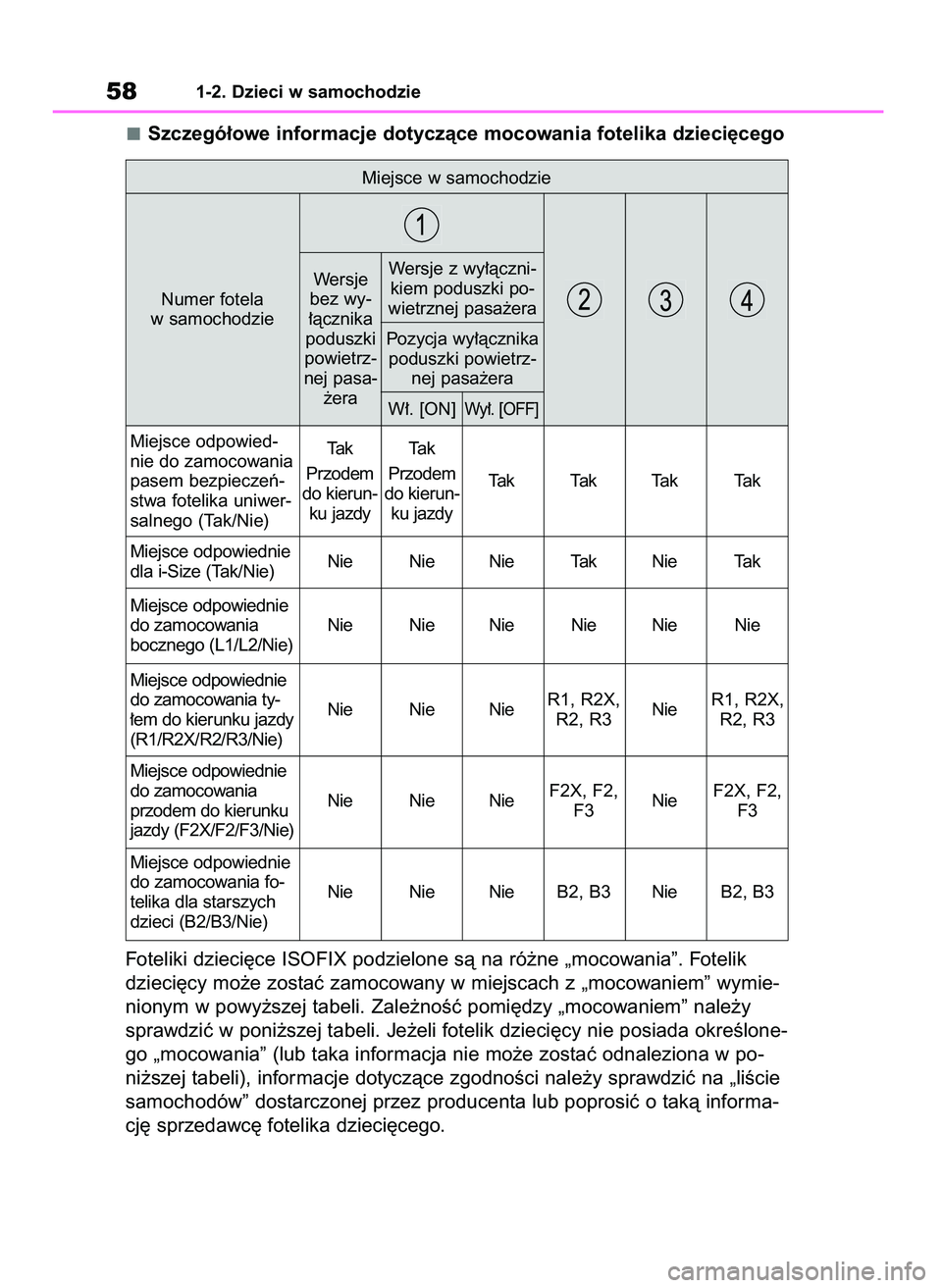

Szczegó∏owe informacje dotyczàce mocowania fotelika dzieci´cego
Foteliki dzieci´ce ISOFIX podzielone sà na ró˝ne „mocowania”. Fotelik
dzieci´cy mo˝e zostaç zamocowany w miejscach z „mocowaniem” wymie-
nionym w powy˝szej tabeli. Zale˝noÊç pomi´dzy „mocowaniem” nale˝y
sprawdziç w poni˝szej tabeli. Je˝eli fotelik dzieci´cy nie posiada okreÊlone-
go „mocowania” (lub taka informacja nie mo˝e zostaç odnaleziona w po-
ni˝szej tabeli), informacje dotyczàce zgodnoÊci nale˝y sprawdziç na „liÊcie
samochodów” dostarczonej przez producenta lub poprosiç o takà informa-
cj´ sprzedawc´ fotelika dzieci´cego.
581-2. Dzieci w samochodzie
Miejsce w samochodzie
Numer fotela
w samochodzie
Miejsce odpowied-
nie do zamocowania
pasem bezpieczeƒ-
stwa fotelika uniwer-
salnego (Tak/Nie)Tak
Przodem
do kierun-
ku jazdyTak
Przodem
do kierun-
ku jazdyTak Tak Tak Tak
Miejsce odpowiednie
dla i-Size (Tak/Nie)Nie Nie Nie Tak Nie Tak
Miejsce odpowiednie
do zamocowania
bocznego (L1/L2/Nie)Nie Nie Nie Nie Nie Nie
Miejsce odpowiednie
do zamocowania ty-
∏em do kierunku jazdy
(R1/R2X/R2/R3/Nie)Nie Nie NieR1, R2X,
R2, R3NieR1, R2X,
R2, R3
Miejsce odpowiednie
do zamocowania
przodem do kierunku
jazdy (F2X/F2/F3/Nie)Nie Nie NieF2X, F2,
F3NieF2X, F2,
F3
Miejsce odpowiednie
do zamocowania fo-
telika dla starszych
dzieci (B2/B3/Nie)Nie Nie Nie B2, B3 Nie B2, B3 Wersje
bez wy-
∏àcznika
poduszki
powietrz-
nej pasa-
˝eraWersje z wy∏àczni-
kiem poduszki po-
wietrznej pasa˝era
Pozycja wy∏àcznika
poduszki powietrz-
nej pasa˝era
W∏. [ON]
Wy∏. [OFF]
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 58

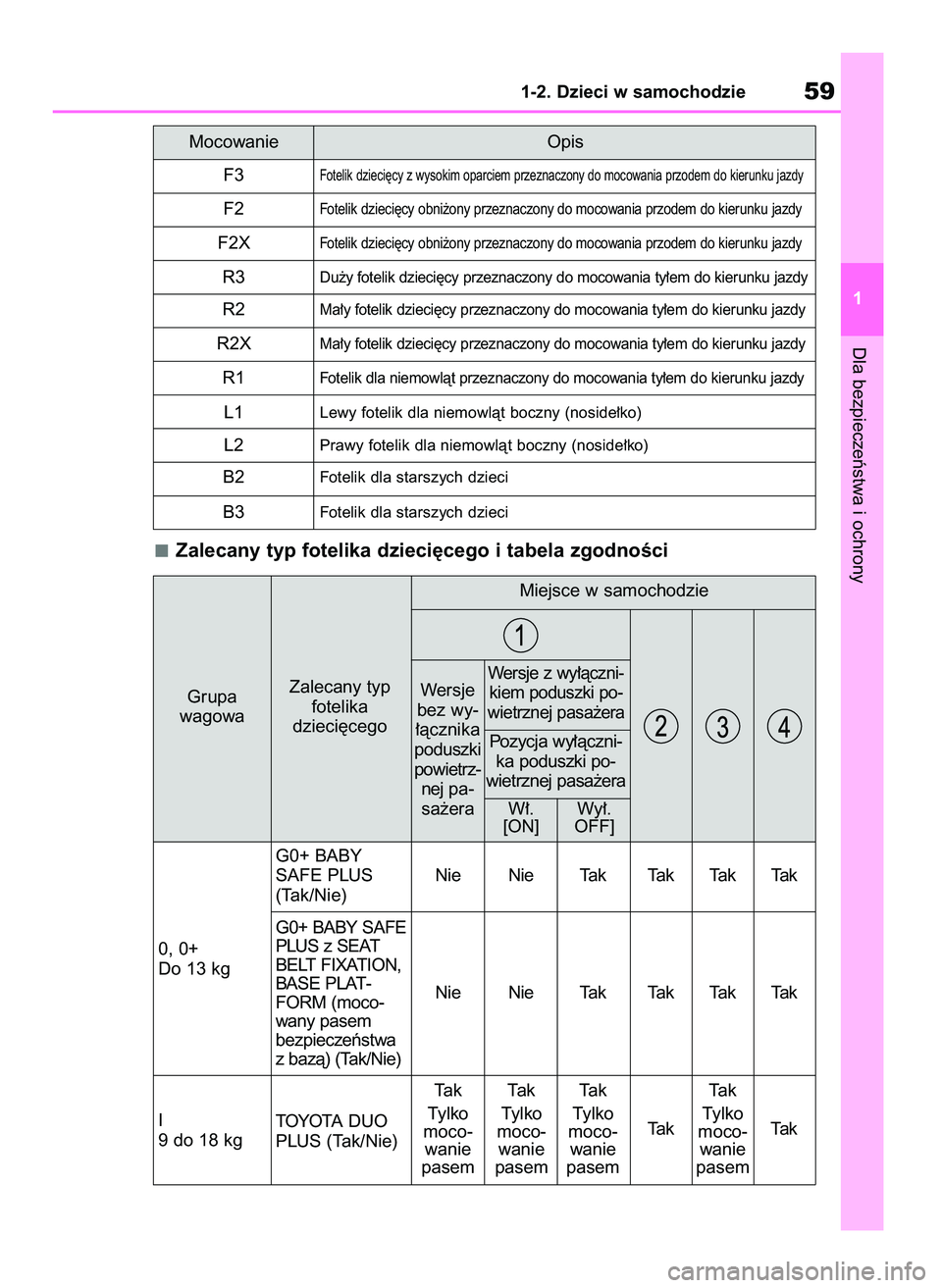

Zalecany typ fotelika dzieci´cego i tabela zgodnoÊci
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie59
1 Mocowanie Opis
F3
Fotelik dzieci´cy z wysokim oparciem przeznaczony do mocowania przodem do kierunku jazdy
F2Fotelik dzieci´cy obni˝ony przeznaczony do mocowania przodem do kierunku jazdy
F2XFotelik dzieci´cy obni˝ony przeznaczony do mocowania przodem do kierunku jazdy
R3Du˝y fotelik dzieci´cy przeznaczony do mocowania ty∏em do kierunku jazdy
R2Ma∏y fotelik dzieci´cy przeznaczony do mocowania ty∏em do kierunku jazdy
R2XMa∏y fotelik dzieci´cy przeznaczony do mocowania ty∏em do kierunku jazdy
R1Fotelik dla niemowlàt przeznaczony do mocowania ty∏em do kierunku jazdy
L1Lewy fotelik dla niemowlàt boczny (noside∏ko)
L2Prawy fotelik dla niemowlàt boczny (noside∏ko)
B2Fotelik dla starszych dzieci
B3Fotelik dla starszych dzieci
Miejsce w samochodzie
Grupa
wagowa Zalecany typ
fotelika
dzieci´cego
0, 0+
Do 13 kgG0+ BABY
SAFE PLUS
(Tak/Nie)Nie Nie Tak Tak Tak Tak
G0+ BABY SAFE
PLUS z SEAT
BELT FIXATION,
BASE PLAT-
FORM (moco-
wany pasem
bezpieczeƒstwa
z bazà) (Tak/Nie)Nie Nie Tak Tak Tak Tak Wersje
bez wy-
∏àcznika
poduszki
powietrz-
nej pa-
sa˝era
Wersje z wy∏àczni-
kiem poduszki po-
wietrznej pasa˝era
Pozycja wy∏àczni-
ka poduszki po-
wietrznej pasa˝era
Wy∏.
OFF] W∏.
[ON]
I
9 do 18 kgTOYOTA DUO
PLUS (Tak/Nie)Tak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTa kTak
Tylko
moco-
wanie
pasemTa k
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 59

Podczas mocowania niektórych
rodzajów fotelików dzieci´cych na
tylnych fotelach prawid∏owe
u˝ywanie pasa bezpieczeƒstwa na
miejscu obok fotelika mo˝e nie byç
mo˝liwe. Nale˝y upewniç si´, ˝e
pas bezpieczeƒstwa przebiega
prawid∏owo po ramieniu i nisko na
biodrach. W przeciwnym razie
nale˝y zajàç miejsce na innym
fotelu. Nieprzestrzeganie
poni˝szych Êrodków ostro˝noÊci
mo˝e doprowadziç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Podczas mocowania fotelika
dzieci´cego na tylnym fotelu
przedni fotel pasa˝era nale˝y
ustawiç tak, aby nie dotyka∏
dziecka lub fotelika dzieci´cego.
Je˝eli oparcie fotela utrudniazablokowanie fotelika
dzieci´cego w bazie, nale˝y
pochyliç oparcie fotela do ty∏u,
a˝ przestanie utrudniaç monta˝
fotelika dzieci´cego w bazie.
Je˝eli górne mocowanie pasa bez-
pieczeƒstwa znajduje si´ przed
prowadnicà pasa bezpieczeƒstwa
w foteliku dzieci´cym, nale˝y prze-
sunàç siedzisko fotela do przodu.
601-2. Dzieci w samochodzie

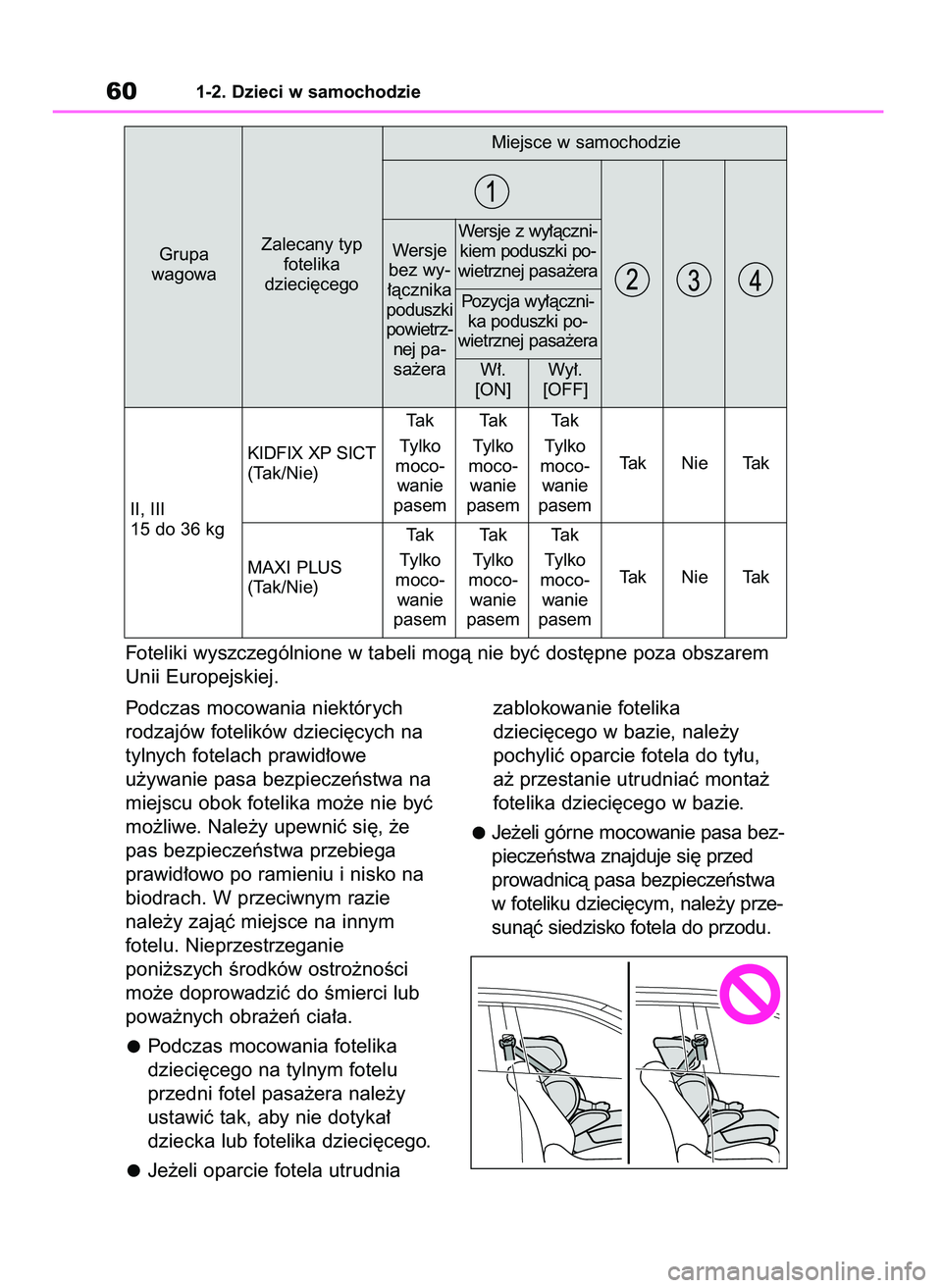

Miejsce w samochodzie
Grupa
wagowa Zalecany typ
fotelika
dzieci´cegoWersje
bez wy-
∏àcznika
poduszki
powietrz-
nej pa-
sa˝eraWersje z wy∏àczni-
kiem poduszki po-
wietrznej pasa˝era
Pozycja wy∏àczni-
ka poduszki po-
wietrznej pasa˝era
Wy∏.
[OFF] W∏.
[ON]
II, III
15 do 36 kgKIDFIX XP SICT
(Tak/Nie)Tak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTa k N i e Ta k
MAXI PLUS
(Tak/Nie)Tak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTa k N i e Ta k
Foteliki wyszczególnione w tabeli mogà nie byç dost´pne poza obszarem
Unii Europejskiej.
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 60

Podczas mocowania fotelika dla
starszych dzieci, je˝eli dziecko
w foteliku siedzi w pozycji bardzo
wyprostowanej, nale˝y ustawiç
oparcie fotela w jak najwygod-
niejszej pozycji. Je˝eli górne mo-cowanie pasa bezpieczeƒstwa
znajduje si´ przed prowadnicà
pasa bezpieczeƒstwa w foteliku
dzieci´cym, nale˝y przesunàç
siedzisko fotela do przodu.
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie61
1Sposoby mocowania fotelików dzieci´cych
Sposób mocowania fotelika dzieci´cego nale˝y potwierdziç z do∏àczonà do
niego instrukcjà obs∏ugi.
Sposób mocowania Strona
Mocowanie
samochodowym pasem
bezpieczeƒstwaS. 62
Mocowanie w zaczepach
ISOFIXS. 63
Korzystanie z górnego
gniazda zaczepowegoS. 64
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 61

Mocowanie fotelika dzieci´ce-
go samochodowym pasem
bezpieczeƒstwa
Fotelik dzieci´cy nale˝y zamoco-
waç zgodnie z do∏àczonà do niego
instrukcjà obs∏ugi.
Je˝eli fotelik dzieci´cy nie zawiera
si´ w „uniwersalnej [universal]” ka-
tegorii (lub wymagane informacje
nie sà dost´pne), mo˝liwe miejsce
jego mocowania nale˝y sprawdziç
na „liÊcie samochodów” dostarczonej
przez producenta lub jego zgodnoÊç
potwierdziç u sprzedawcy fotelika
dzieci´cego. (
S. 55, 56)
1Je˝eli konieczne jest zamocowa-
nie fotelika dzieci´cego na
przednim fotelu pasa˝era, patrz
S. 52 [Zamocowanie fotelika
dzieci´cego na przednim fotelu
pasa˝era].
2Ustawiç oparcie fotela w pozycji
jak najbardziej pionowej. Pod-
czas mocowania fotelika dzieci´-
cego przodem do kierunku jazdy,
je˝eli fotelik dzieci´cy nie opiera
si´ prawid∏owo o oparcie fotela,
oparcie nale˝y odpowiednio wy-
regulowaç.
3Je˝eli zag∏ówek koliduje z foteli-
kiem dzieci´cym, a mo˝na go
zdemontowaç, nale˝y zdemonto-
waç zag∏ówek. W przeciwnym
wypadku nale˝y podnieÊç zag∏ó-
wek do jak najwy˝szej pozycji.
(
S. 263)
4Prze∏o˝yç pas bezpieczeƒstwa
w odpowiedni sposób wokó∏ foteli-
ka dzieci´cego i wsunàç sprzàcz-k´ pasa w gniazdo zaczepowe.
Pas nie mo˝e byç skr´cony.
Upewniç si´, ˝e pas jest prawid∏o-
wo zamocowany wokó∏ fotelika
dzieci´cego zgodnie z do∏àczonà
do fotelika instrukcjà obs∏ugi.
5Je˝eli fotelik dzieci´cy nie jest wy-
posa˝ony w blokad´ (urzàdzenie
blokujàce pas bezpieczeƒstwa),
pas bezpieczeƒstwa nale˝y zablo-
kowaç za pomocà zacisku bloku-
jàcego.
6Po zamocowaniu fotelika dzieci´-
cego poruszyç nim kilkukrotnie do
przodu i do ty∏u, aby sprawdziç,
czy jest prawid∏owo zamocowany.
(
S. 63)
Wyjmowanie fotelika zamoco-
wanego samochodowym pa-
sem bezpieczeƒstwa
Nacisnàç przycisk zwalniajàcy
sprzàczk´ pasa bezpieczeƒstwa
i pozwoliç na jego ca∏kowite zwini´-
cie si´.
621-2. Dzieci w samochodzie
Foteliki dzieci´ce mocowane
samochodowym pasem bez-
pieczeƒstwa
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 62

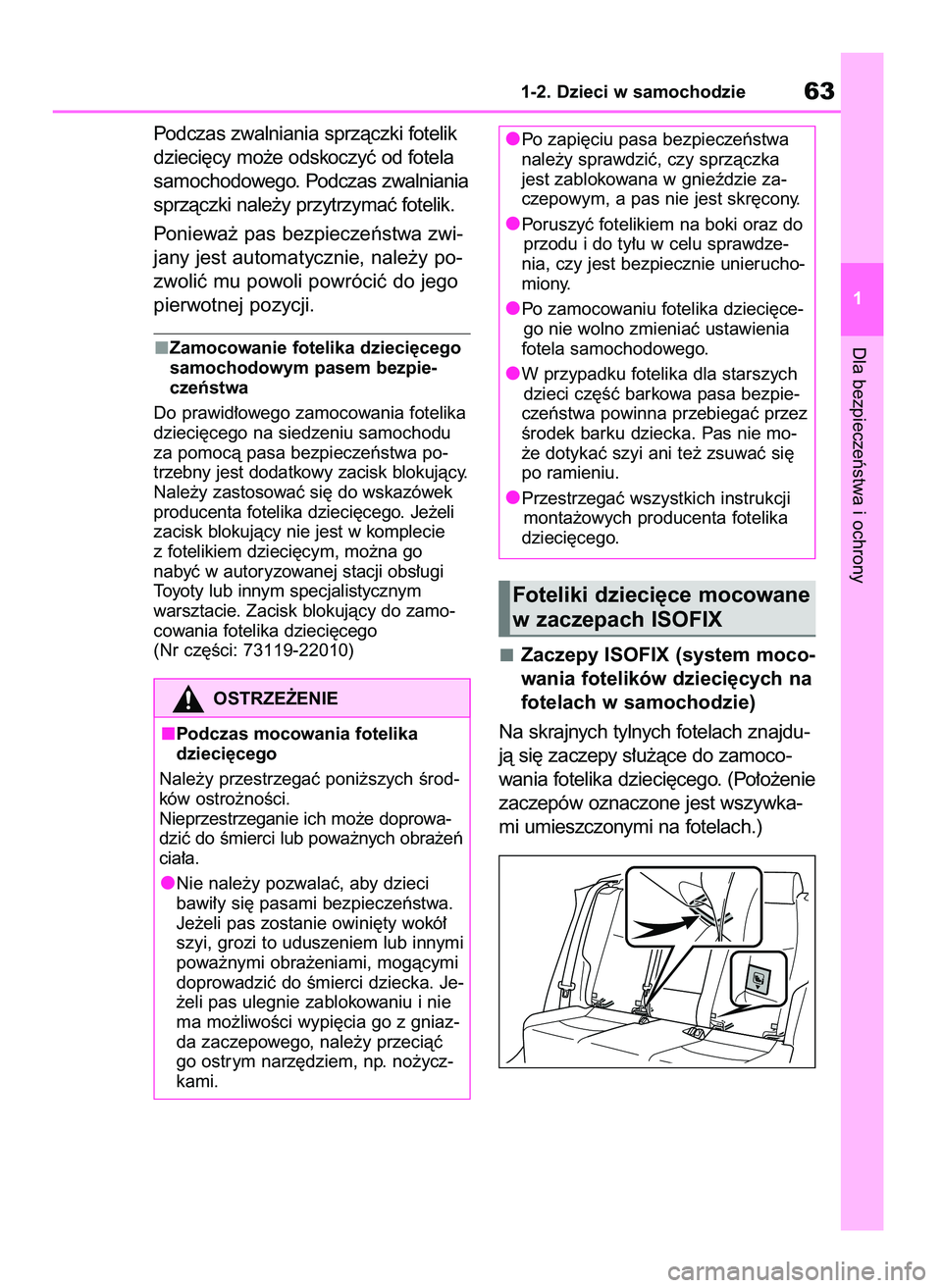

Podczas zwalniania sprzàczki fotelik
dzieci´cy mo˝e odskoczyç od fotela
samochodowego. Podczas zwalniania
sprzàczki nale˝y przytrzymaç fotelik.
Poniewa˝ pas bezpieczeƒstwa zwi-
jany jest automatycznie, nale˝y po-
zwoliç mu powoli powróciç do jego
pierwotnej pozycji.
Zamocowanie fotelika dzieci´cego
samochodowym pasem bezpie-
czeƒstwa
Do prawid∏owego zamocowania fotelika
dzieci´cego na siedzeniu samochodu
za pomocà pasa bezpieczeƒstwa po-
trzebny jest dodatkowy zacisk blokujàcy.
Nale˝y zastosowaç si´ do wskazówek
producenta fotelika dzieci´cego. Je˝eli
zacisk blokujàcy nie jest w komplecie
z fotelikiem dzieci´cym, mo˝na go
nabyç w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym
warsztacie. Zacisk blokujàcy do zamo-
cowania fotelika dzieci´cego
(Nr cz´Êci: 73119-22010)
Zaczepy ISOFIX (system moco-
wania fotelików dzieci´cych na
fotelach w samochodzie)
Na skrajnych tylnych fotelach znajdu-
jà si´ zaczepy s∏u˝àce do zamoco-
wania fotelika dzieci´cego. (Po∏o˝enie
zaczepów oznaczone jest wszywka-
mi umieszczonymi na fotelach.)
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie63
1
OSTRZE˚ENIE
Podczas mocowania fotelika
dzieci´cego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Nie nale˝y pozwalaç, aby dzieci
bawi∏y si´ pasami bezpieczeƒstwa.
Je˝eli pas zostanie owini´ty wokó∏
szyi, grozi to uduszeniem lub innymi
powa˝nymi obra˝eniami, mogàcymi
doprowadziç do Êmierci dziecka. Je-
˝eli pas ulegnie zablokowaniu i nie
ma mo˝liwoÊci wypi´cia go z gniaz-
da zaczepowego, nale˝y przeciàç
go ostrym narz´dziem, np. no˝ycz-
kami.
Po zapi´ciu pasa bezpieczeƒstwa
nale˝y sprawdziç, czy sprzàczka
jest zablokowana w gnieêdzie za-
czepowym, a pas nie jest skr´cony.
Poruszyç fotelikiem na boki oraz do
przodu i do ty∏u w celu sprawdze-
nia, czy jest bezpiecznie unierucho-
miony.
Po zamocowaniu fotelika dzieci´ce-
go nie wolno zmieniaç ustawienia
fotela samochodowego.
W przypadku fotelika dla starszych
dzieci cz´Êç barkowa pasa bezpie-
czeƒstwa powinna przebiegaç przez
Êrodek barku dziecka. Pas nie mo-
˝e dotykaç szyi ani te˝ zsuwaç si´
po ramieniu.
Przestrzegaç wszystkich instrukcji
monta˝owych producenta fotelika
dzieci´cego.
Foteliki dzieci´ce mocowane
w zaczepach ISOFIX
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 63

Mocowanie fotelika dzieci´ce-
go w zaczepach ISOFIX (sys-
tem mocowania fotelików dzie-
ci´cych na fotelach w samo-
chodzie)
Fotelik dzieci´cy nale˝y zamoco-
waç zgodnie z do∏àczonà do niego
instrukcjà obs∏ugi.
Je˝eli fotelik dzieci´cy nie zawiera
si´ w „uniwersalnej [universal]” ka-
tegorii (lub wymagane informacje
nie sà dost´pne), mo˝liwe miejsce
jego mocowania nale˝y sprawdziç
na „liÊcie samochodów” dostarczo-
nej przez producenta lub jego zgod-
noÊç potwierdziç u sprzedawcy
fotelika dzieci´cego. (
S. 55, 56)
1Ustawiç oparcie fotela w pozycji
jak najbardziej pionowej. Pod-
czas mocowania fotelika dzieci´-
cego przodem do kierunku jazdy,
je˝eli fotelik dzieci´cy nie opiera
si´ prawid∏owo o oparcie fotela,
oparcie nale˝y odpowiednio wy-
regulowaç.
2Je˝eli zag∏ówek koliduje z foteli-
kiem dzieci´cym, a mo˝na go
zdemontowaç, nale˝y zdemonto-
waç zag∏ówek. W przeciwnym
wypadku nale˝y podnieÊç zag∏ó-
wek do jak najwy˝szej pozycji.
(
S. 263)
3Sprawdziç po∏o˝enie specjalnych
zaczepów i zamocowaç fotelik
dzieci´cy.
Zaczepy znajdujà si´ w szczelinie po-
mi´dzy siedziskiem a oparciem fotela.
4Po zamocowaniu fotelika dzieci´-
cego poruszyç nim kilkukrotnie do
przodu i do ty∏u, aby sprawdziç,
czy jest prawid∏owo zamocowany.
(
S. 63)
Górne gniazda zaczepowe
Górne gniazda zaczepowe znajdujà
641-2. Dzieci w samochodzie
OSTRZE˚ENIE
Podczas mocowania fotelika
dzieci´cego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Po zamocowaniu fotelika dzieci´ce-
go nie wolno zmieniaç ustawienia
fotela samochodowego.
W przypadku mocowania fotelika
dzieci´cego w zaczepach ISOFIX na-
le˝y sprawdziç, czy wokó∏ zaczepów
s∏u˝àcych do zamocowania fotelika
dzieci´cego nie ma ˝adnych przed-
miotów oraz czy pas bezpieczeƒstwa
nie zosta∏ przyciÊni´ty przez fotelik.
Przestrzegaç wszystkich instrukcji
monta˝owych producenta fotelika
dzieci´cego.
Korzystanie z górnego
gniazda zaczepowego
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 64
