2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

1Wy∏àczyç hybrydowy uk∏ad
nap´dowy. Uruchomiç hamulec
postojowy i przestawiç dêwigni´
przek∏adni nap´dowej w po∏o˝e-
nie P.
2Usunàç b∏oto, Ênieg bàdê piach
wokó∏ kó∏, które ugrz´z∏y.
3Pod∏o˝yç pod ko∏a drewno, ka-
mienie bàdê inne materia∏y, aby
uzyskaç wi´kszà przyczepnoÊç
kó∏ do pod∏o˝a.
4Uruchomiç hybrydowy uk∏ad
nap´dowy.
5Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie D lub
R i zwolniç hamulec postojowy.
Nast´pnie, zachowujàc ostro˝-
noÊç, nacisnàç peda∏ przyspie-
szenia.
W razie trudnoÊci z uwolnieniem
samochodu
Nacisnàç przycisk , aby wy∏àczyç
uk∏ad kontroli nap´du (TRC). (
S. 426)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych593
7
Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà
w miejscu lub samochód
ugrzàz∏ w b∏ocie, piachu bàdê
Êniegu, nale˝y post´powaç we-
d∏ug poni˝szych wskazówek:
Sposób uwolnienia
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e
byç ˝adnych innych pojazdów, obiek-
tów i ludzi. Gdy ko∏a odzyskajà przy-
czepnoÊç, samochód mo˝e nagle
ruszyç do przodu lub do ty∏u. Nale˝y
zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni
przek∏adni nap´dowej
Podczas zmiany po∏o˝enia dêwigni
przek∏adni nap´dowej nie nale˝y
naciskaç peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
UWAGA
W celu ograniczenia ryzyka
uszkodzenia przek∏adni nap´do-
wej i innych podzespo∏ów
Nie dopuszczaç do wirowania kó∏
w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 593

5947-2. Post´powanie w sytuacjach awaryjnych
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 594

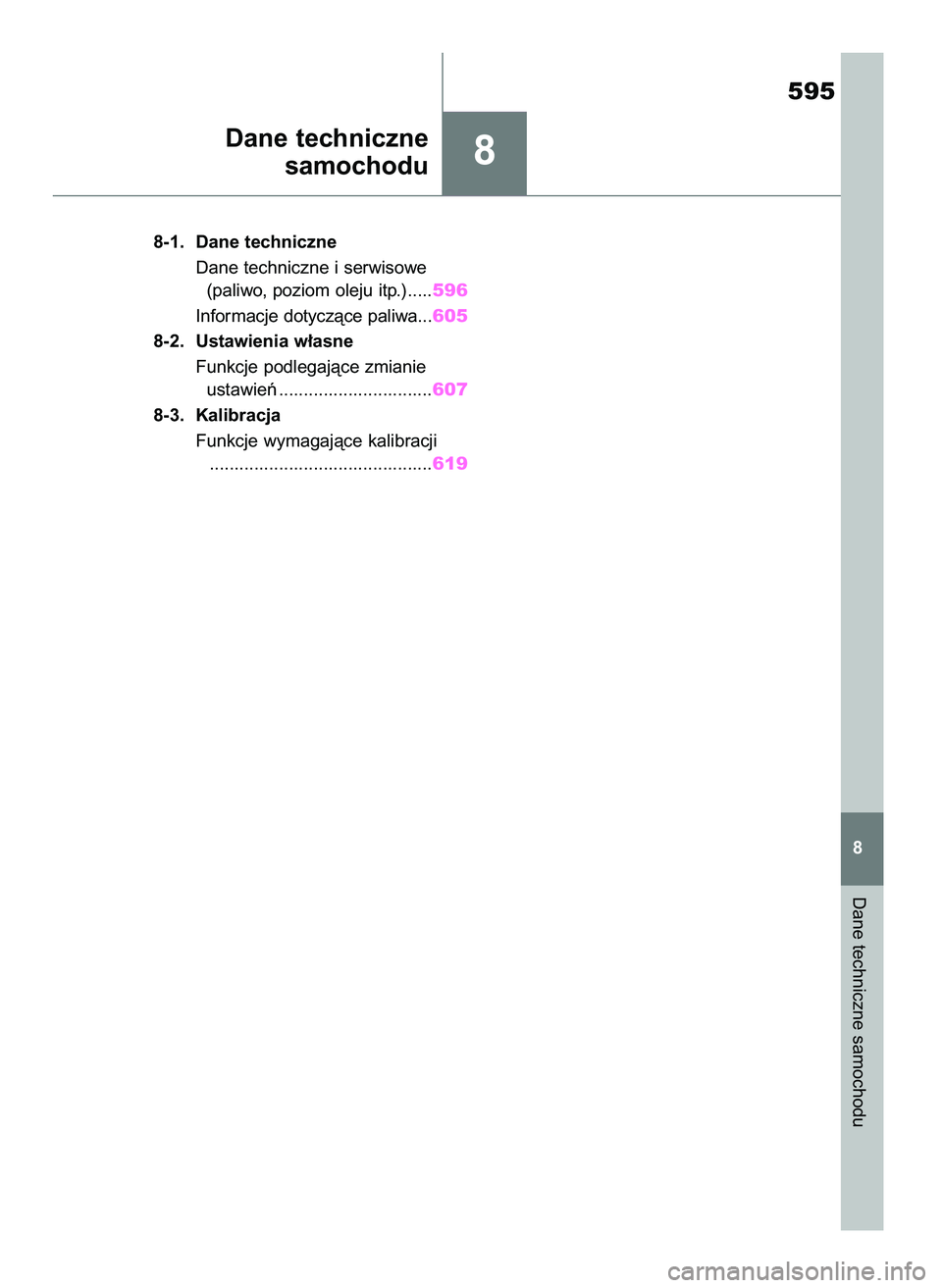

8
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....596
Informacje dotyczàce paliwa...605
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................607
8-3. Kalibracja
Funkcje wymagajàce kalibracji
.............................................619
Dane techniczne
samochodu
Dane techniczne samochodu
595
8
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 595

*: Samochód nieobcià˝ony.
Wersje z nap´dem na dwa ko∏a
*: Wersje przystosowane do holowania przyczepy. (S. 294)
Wersje z nap´dem na cztery ko∏a

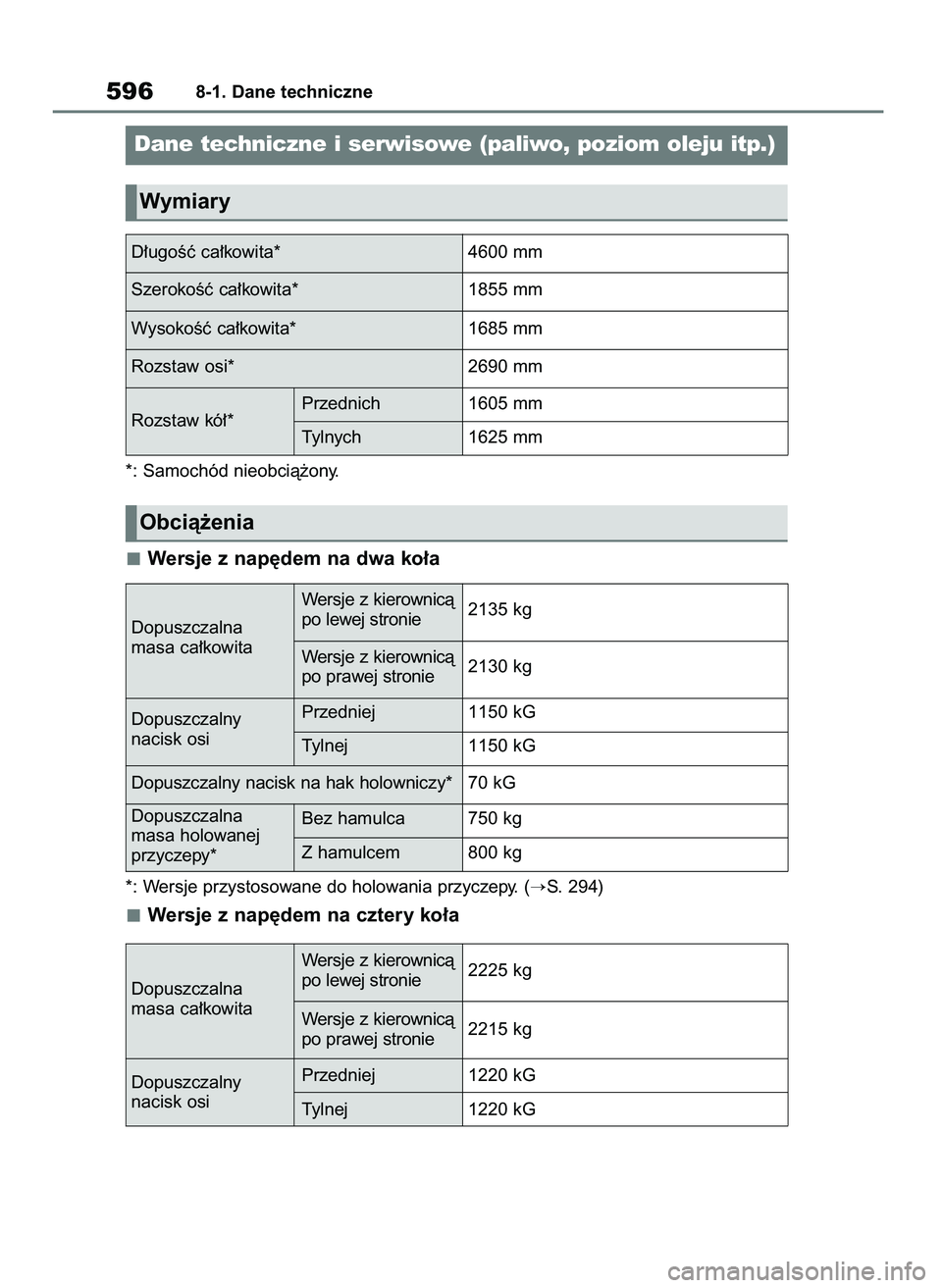

5968-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary
Obcià˝enia
D∏ugoÊç ca∏kowita* 4600 mm
SzerokoÊç ca∏kowita* 1855 mm
WysokoÊç ca∏kowita* 1685 mm
Dopuszczalny nacisk na hak holowniczy* 70 kG Rozstaw osi* 2690 mm
Rozstaw kó∏*1605 mm Przednich
1625 mm Tylnych
Dopuszczalny
nacisk osi1150 kG Przedniej
1150 kG Tylnej
Dopuszczalny
nacisk osi1220 kG Przedniej
1220 kG Tylnej Dopuszczalna
masa holowanej
przyczepy*750 kg Bez hamulca
800 kg Z hamulcem Dopuszczalna
masa ca∏kowita2135 kg Wersje z kierownicà
po lewej stronie
Dopuszczalna
masa ca∏kowita2225 kg Wersje z kierownicà
po lewej stronie2130 kg Wersje z kierownicà
po prawej stronie
2215 kg Wersje z kierownicà
po prawej stronie
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 596

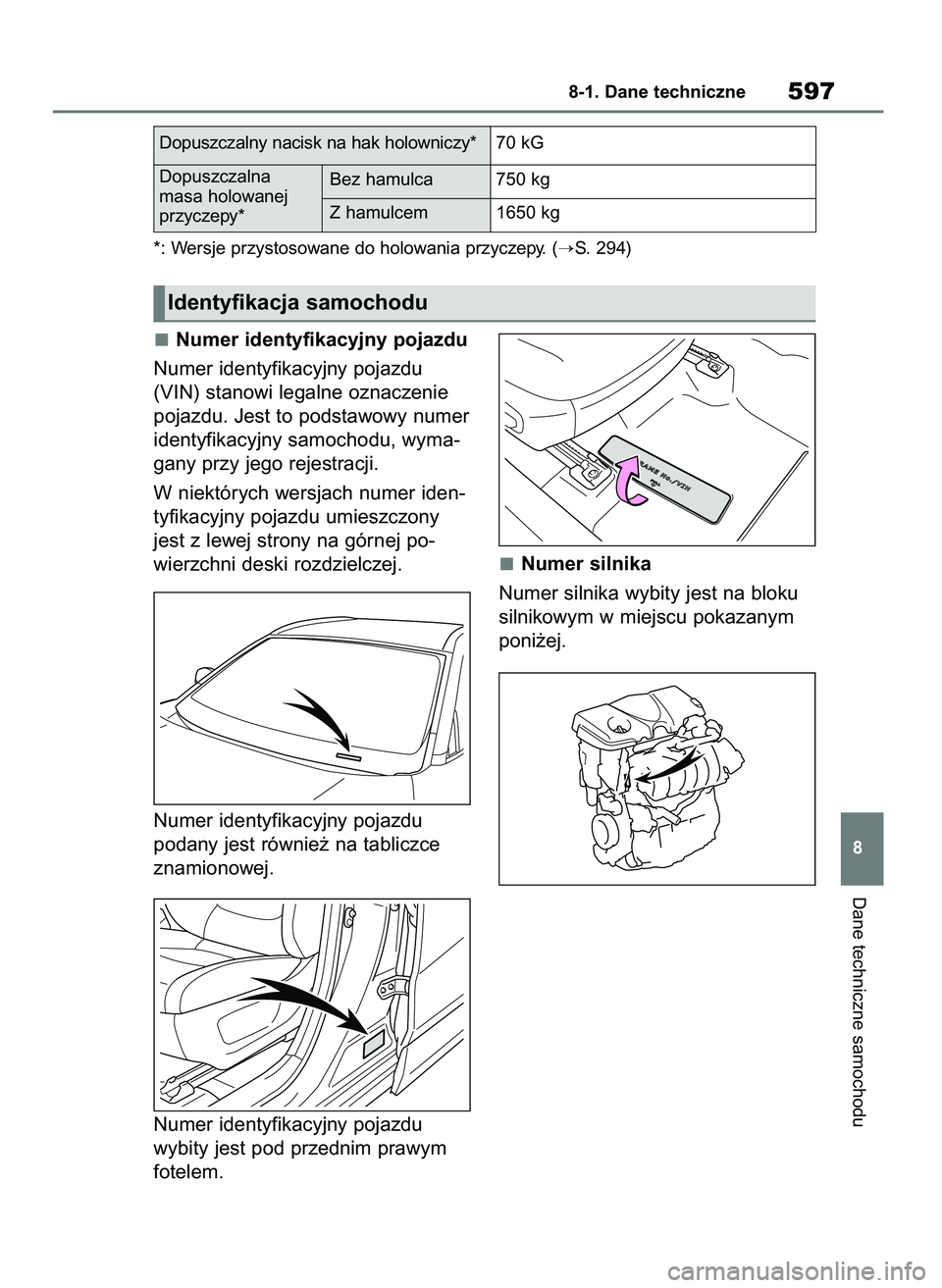

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
W niektórych wersjach numer iden-
tyfikacyjny pojazdu umieszczony
jest z lewej strony na górnej po-
wierzchni deski rozdzielczej.
Numer identyfikacyjny pojazdu
podany jest równie˝ na tabliczce
znamionowej.
Numer identyfikacyjny pojazdu
wybity jest pod przednim prawym
fotelem.Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
Dane techniczne samochodu
8-1. Dane techniczne597
8 Dopuszczalny nacisk na hak holowniczy* 70 kG
Dopuszczalna
masa holowanej
przyczepy*750 kg Bez hamulca
1650 kg Z hamulcem
*: Wersje przystosowane do holowania przyczepy. (
S. 294)
Identyfikacja samochodu
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 597

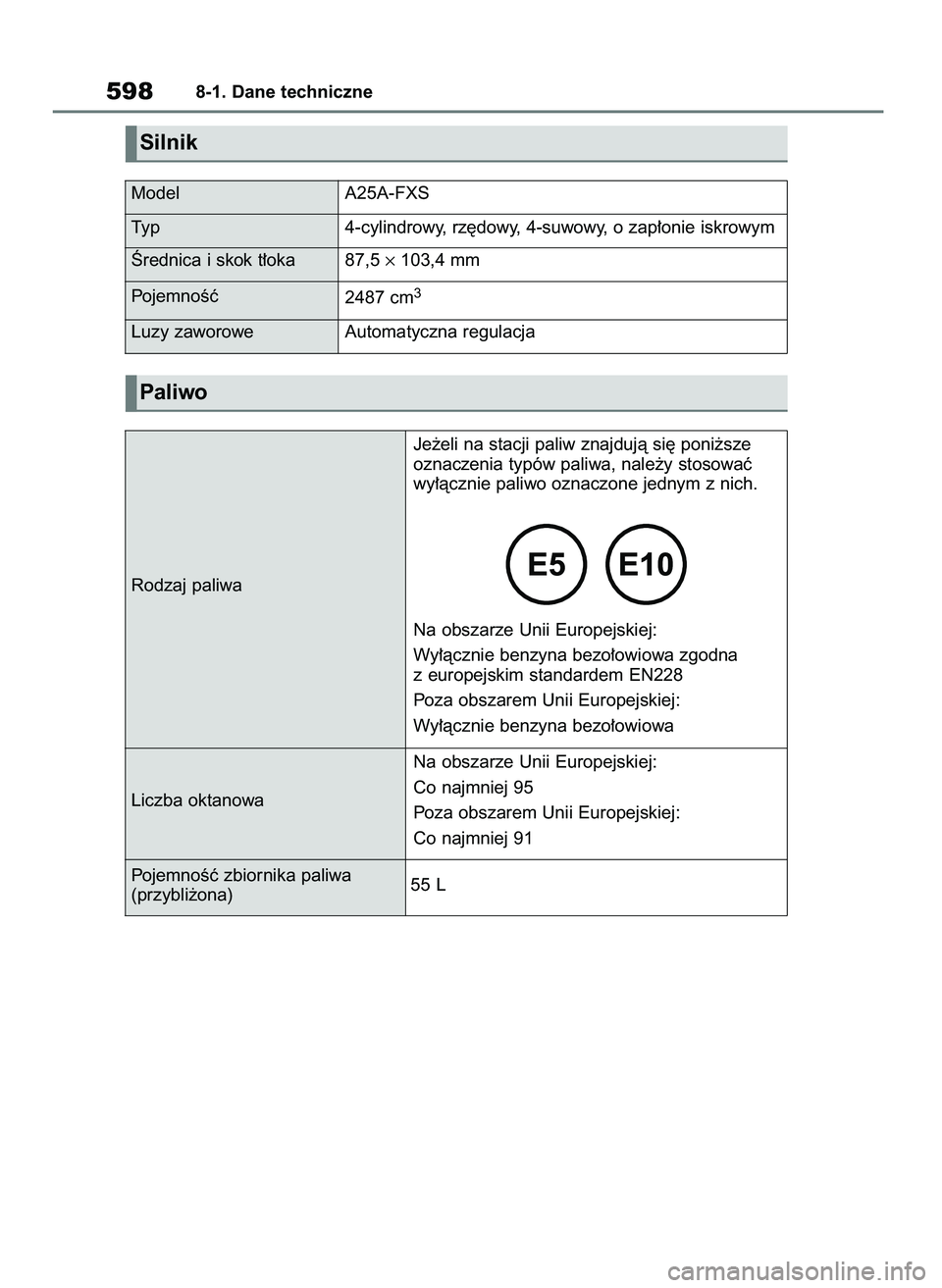

5988-1. Dane techniczne
Silnik
Paliwo
Model A25A-FXS
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝sze
oznaczenia typów paliwa, nale˝y stosowaç
wy∏àcznie paliwo oznaczone jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa Typ 4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka87,5 ×103,4 mm
PojemnoÊç
2487 cm
3
Luzy zaworowe Automatyczna regulacja
Liczba oktanowaNa obszarze Unii Europejskiej:
Co najmniej 95
Poza obszarem Unii Europejskiej:
Co najmniej 91
PojemnoÊç zbiornika paliwa
(przybli˝ona)55 L
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 598

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”
lub SN PLUS „Resource-Conse-
rving” 0W-20, 5W-30 lub 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
Dane techniczne samochodu

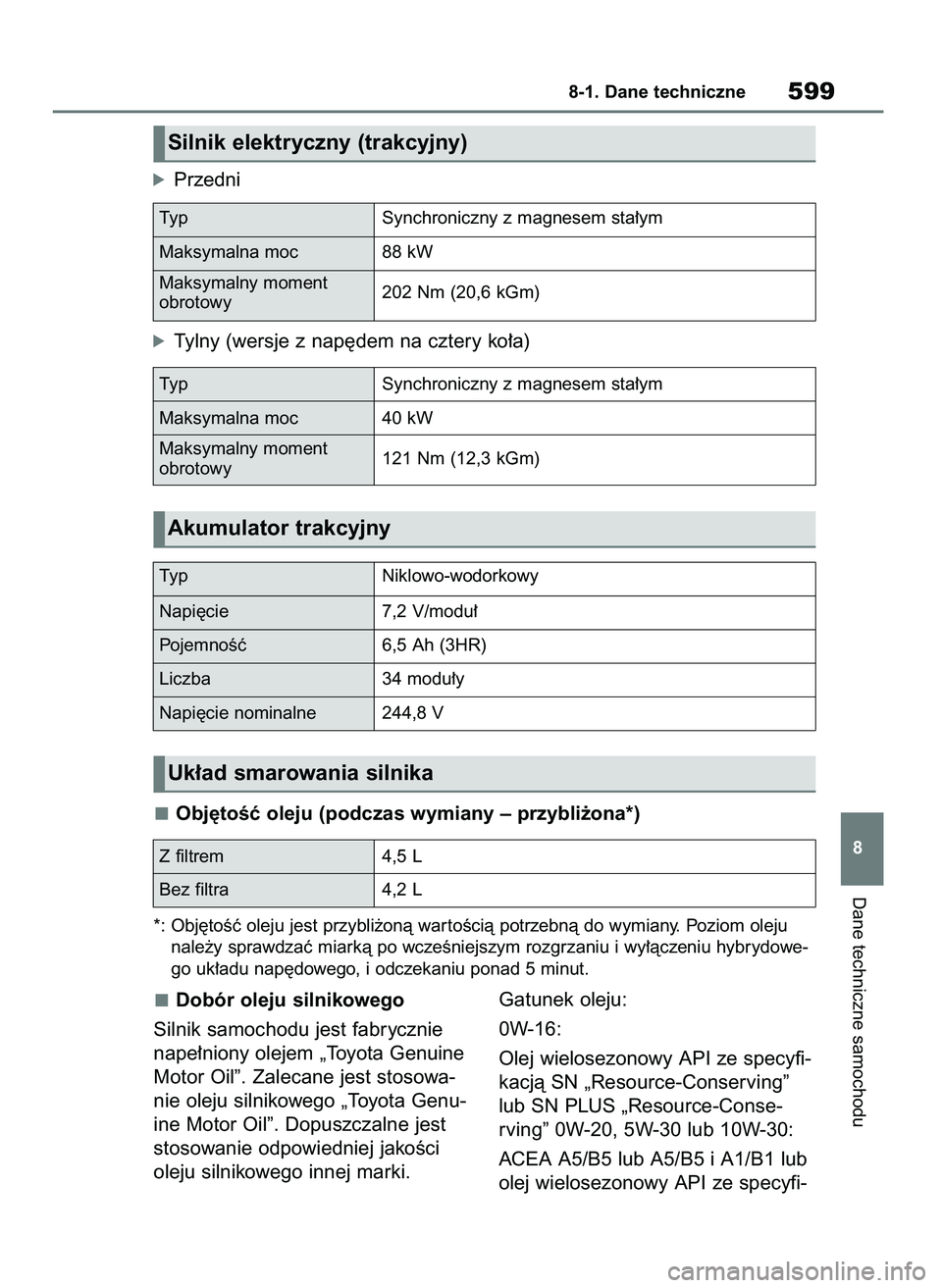

8-1. Dane techniczne599
8
óPrzedni
óTylny (wersje z nap´dem na cztery ko∏a)
Obj´toÊç oleju (podczas wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom oleju
nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu hybrydowe-
go uk∏adu nap´dowego, i odczekaniu ponad 5 minut.
Silnik elektryczny (trakcyjny)
Akumulator trakcyjny
Uk∏ad smarowania silnika
Typ Synchroniczny z magnesem sta∏ym
Maksymalna moc 88 kW
Maksymalny moment
obrotowy202 Nm (20,6 kGm)
Typ Synchroniczny z magnesem sta∏ym
Typ Niklowo-wodorkowy
Z filtrem 4,5 L
Bez filtra 4,2 L Napi´cie 7,2 V/modu∏
PojemnoÊç 6,5 Ah (3HR)
Liczba 34 modu∏y
Napi´cie nominalne 244,8 V Maksymalna moc 40 kW
Maksymalny moment
obrotowy121 Nm (12,3 kGm)
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 599

kacjà SL „Energy-Conserving”, SM
„Energy-Conserving”, SN „Resource-
Conserving”, SN PLUS „Resource-
Conserving” lub olej wielosezonowy
z cer tyfikatem ILSAC
15W-40:
Olej wielosezonowy API SL, SM,
SN lub SN PLUS
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-16, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperatu-
rach.
Je˝eli olej SAE 0W-16 nie jest
dost´pny, mo˝na zastosowaç olej
SAE 0W-20. Jednak podczas kolej-
nej wymiany oleju silnikowego po-
winien zostaç zastàpiony olejem
SAE 0W-16.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30 lub
wy˝szej, przy bardzo niskich tem-
peraturach otoczenia, mogà wystà-
piç trudnoÊci z rozruchem silnika,
dlatego zalecany jest olej o lepkoÊci
SAE 0W-16, 0W-20 lub 5W-30.
Przewidywany zakres temperaturotoczenia w okresie do nast´p-
nej wymiany oleju silnikowego
Zalecana
LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug API
Górna cz´Êç: Napis „API SERVICE SN”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
A
B
A
6008-1. Dane techniczne
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 600
