2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà.
Ma∏y Êrubokr´t z p∏askà koƒcówkà.
Bateria litowa CR2032.
Bateria litowa CR2032
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´-
powaç zgodnie z obowiàzujàcym
prawem.Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie521
6
UWAGA
Nie nale˝y u˝ywaç dêwigni prze∏àcz-
nika wycieraczek, kiedy wycieraczki
przedniej szyby sà podniesione.
W przeciwnym razie wycieraczki
przedniej szyby mogà zawadziç
o pokryw´ silnika, w wyniku czego
mo˝e dojÊç do uszkodzenia wyciera-
czek przedniej szyby i/lub pokrywy
silnika.
Aby uniknàç ryzyka spowodowa-
nia uszkodzeƒ
Nale˝y uwa˝aç, aby nie uszkodziç
zaczepów podczas wymiany wycie-
raczki.
Po zdj´ciu pióra wycieraczki, pomi´-
dzy przednià szybà a ramieniem
wycieraczki nale˝y umieÊciç szmat-
k´ itp., aby uniknàç uszkodzenia
przedniej szyby.
Nale˝y pami´taç, aby nie ciàgnàç
zbyt mocno za gumk´ wycieraczki
lub nie powyginaç metalowych
p∏ytek.Bezprzewodowe zdalne
sterowanie, bateria w elek-
tronicznym kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 521

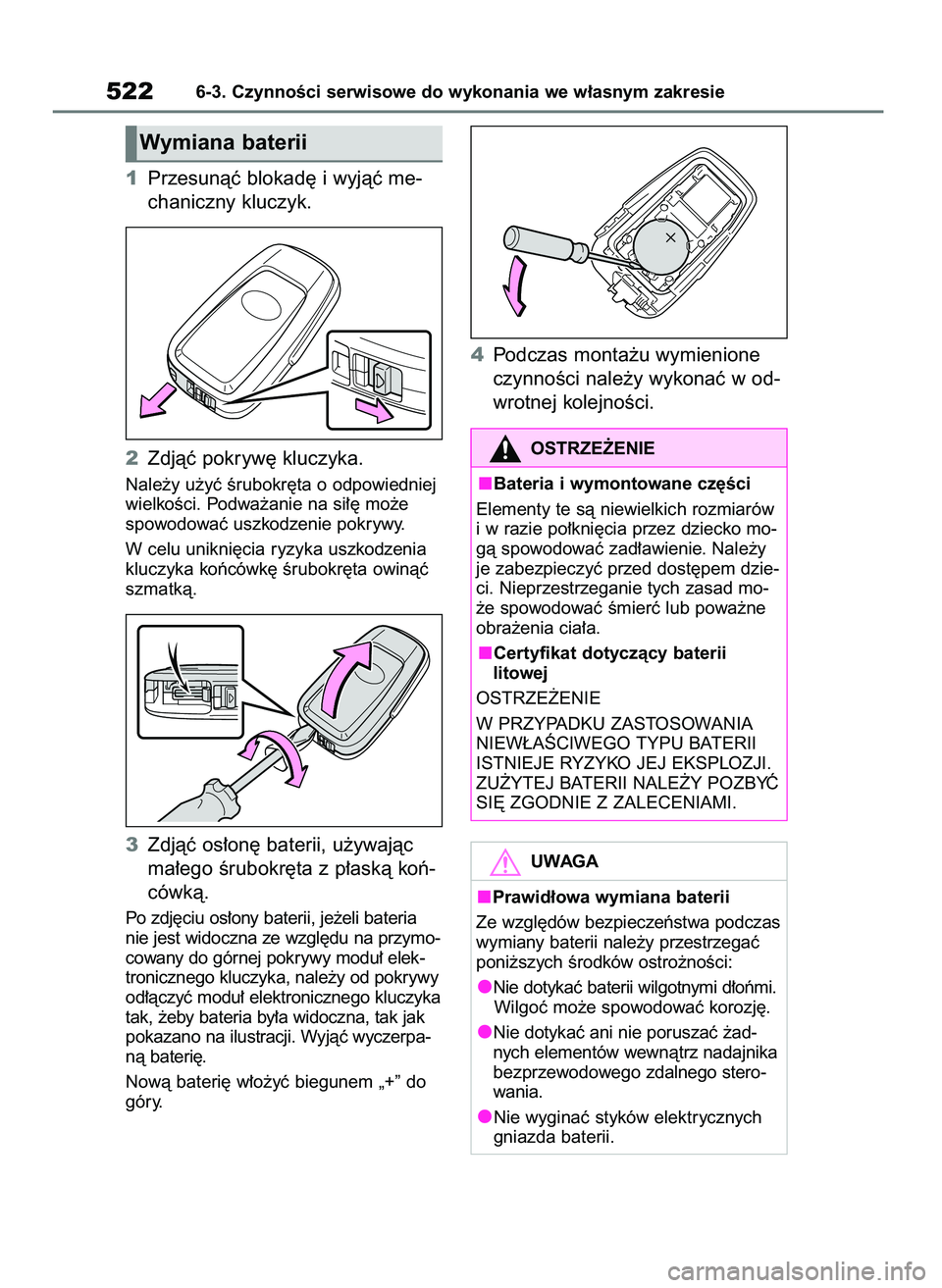

1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
Nale˝y u˝yç Êrubokr´ta o odpowiedniej
wielkoÊci. Podwa˝anie na si∏´ mo˝e
spowodowaç uszkodzenie pokrywy.
W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà koƒ-
cówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przymo-
cowany do górnej pokrywy modu∏ elek-
tronicznego kluczyka, nale˝y od pokrywy
od∏àczyç modu∏ elektronicznego kluczyka
tak, ˝eby bateria by∏a widoczna, tak jak
pokazano na ilustracji. Wyjàç wyczerpa-
nà bateri´.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
5226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana baterii
OSTRZE˚ENIE
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów
i w razie po∏kni´cia przez dziecko mo-
gà spowodowaç zad∏awienie. Nale˝y
je zabezpieczyç przed dost´pem dzie-
ci. Nieprzestrzeganie tych zasad mo-
˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii
litowej
OSTRZE˚ENIE
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego stero-
wania.
Nie wyginaç styków elektrycznych
gniazda baterii.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 522

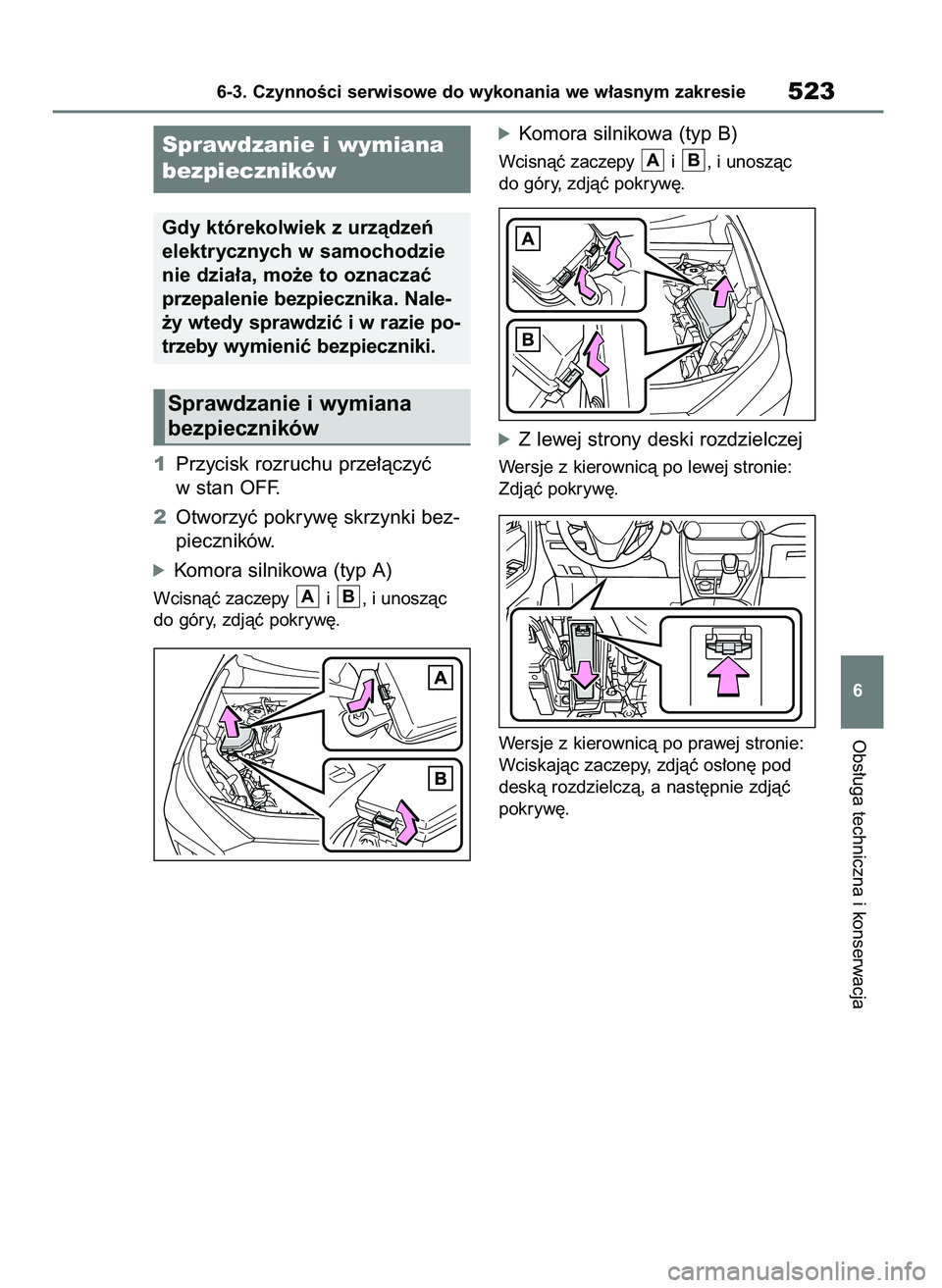

1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óZ lewej strony deski rozdzielczej
Wersje z kierownicà po lewej stronie:
Zdjàç pokryw´.
Wersje z kierownicà po prawej stronie:
Wciskajàc zaczepy, zdjàç os∏on´ pod
deskà rozdzielczà, a nast´pnie zdjàç
pokryw´.
BA
BA
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie523
6
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 523

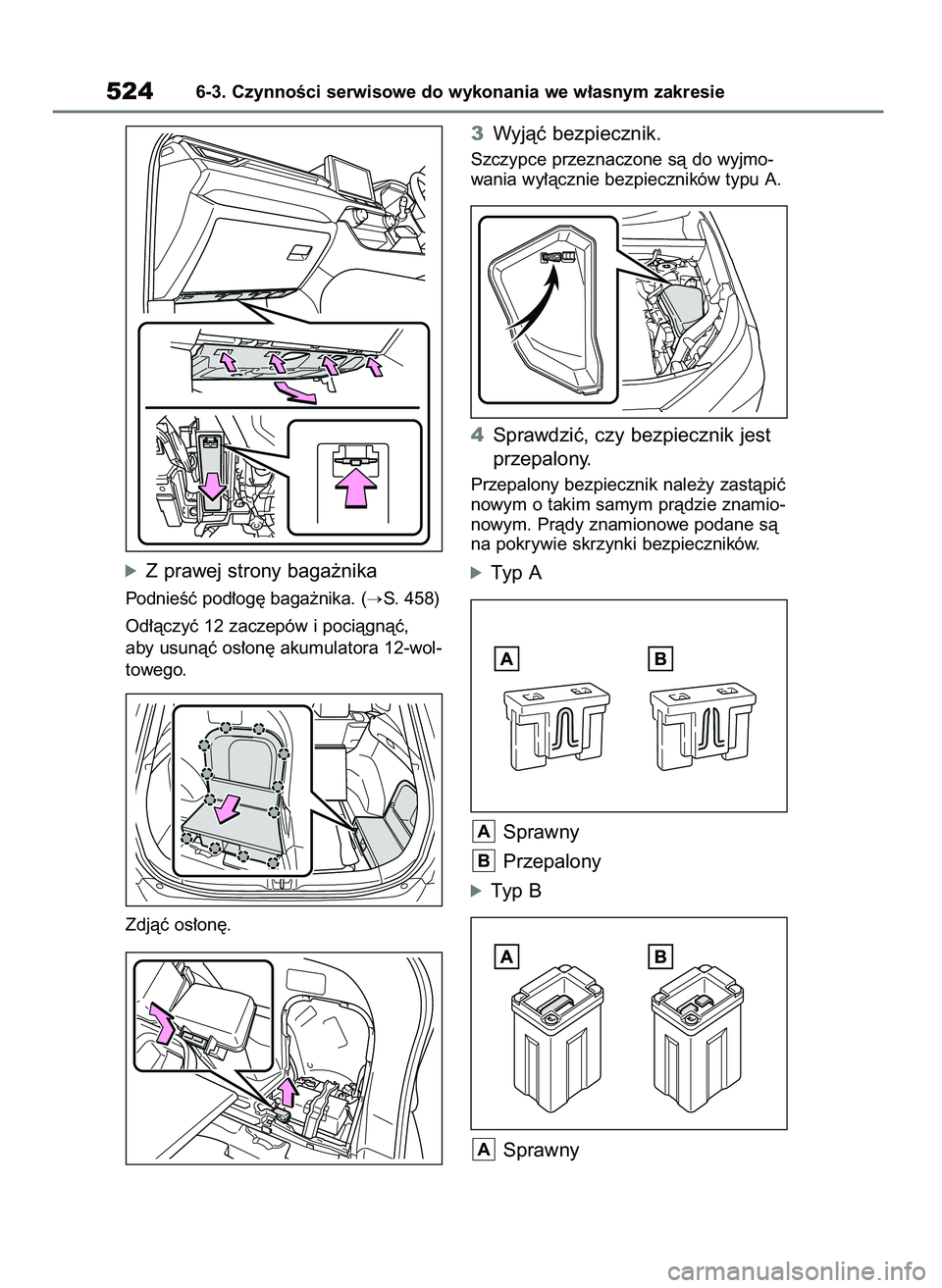

óZ prawej strony baga˝nika
PodnieÊç pod∏og´ baga˝nika. (S. 458)
Od∏àczyç 12 zaczepów i pociàgnàç,
aby usunàç os∏on´ akumulatora 12-wol-
towego.
Zdjàç os∏on´.
3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp B
Sprawny
A
B
A
5246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 524

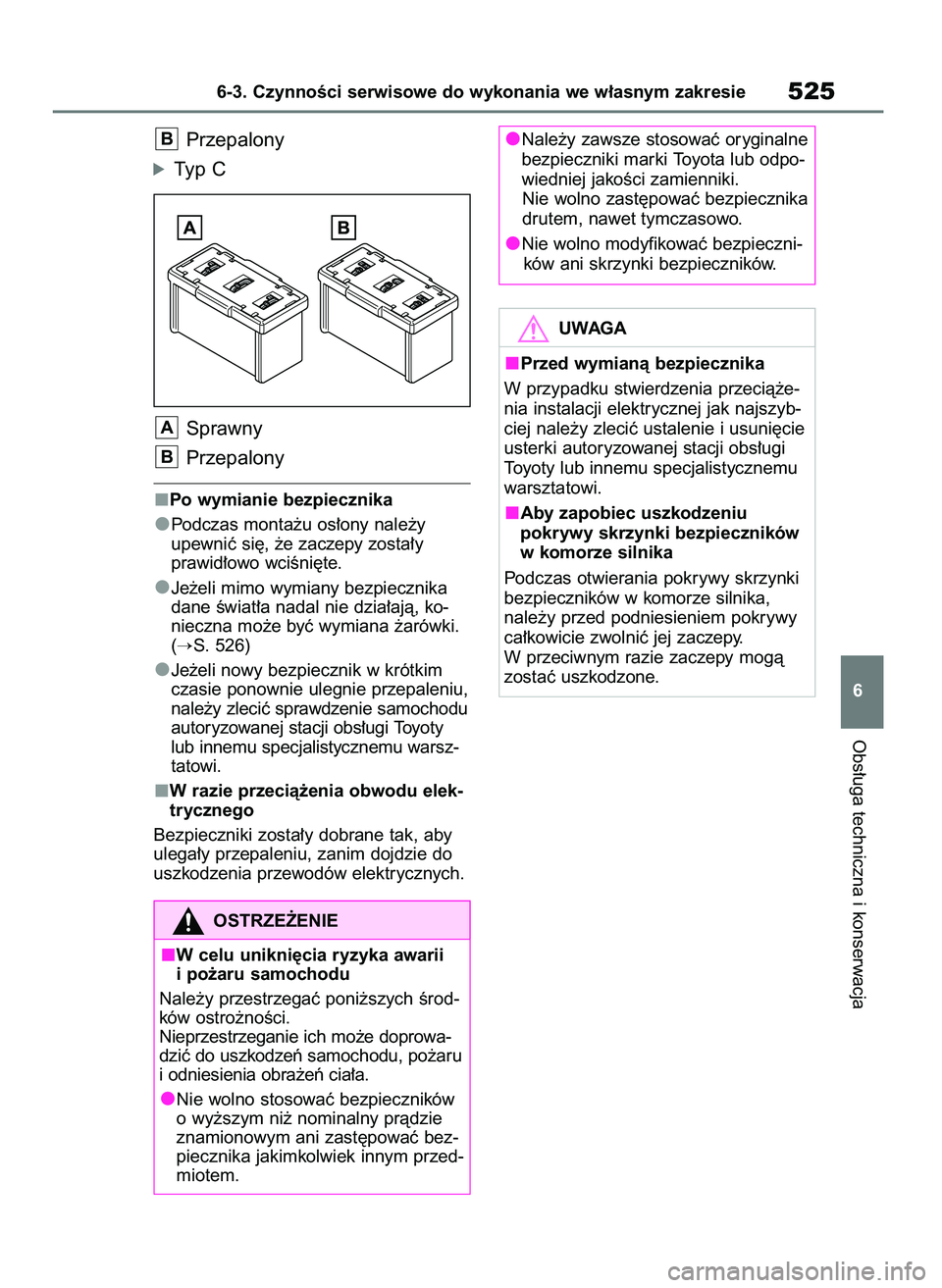

Przepalony
óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 526)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu elek-
trycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
B
A
B
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie525
6
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Aby zapobiec uszkodzeniu
pokrywy skrzynki bezpieczników
w komorze silnika
Podczas otwierania pokrywy skrzynki
bezpieczników w komorze silnika,
nale˝y przed podniesieniem pokrywy
ca∏kowicie zwolniç jej zaczepy.
W przeciwnym razie zaczepy mogà
zostaç uszkodzone.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 525

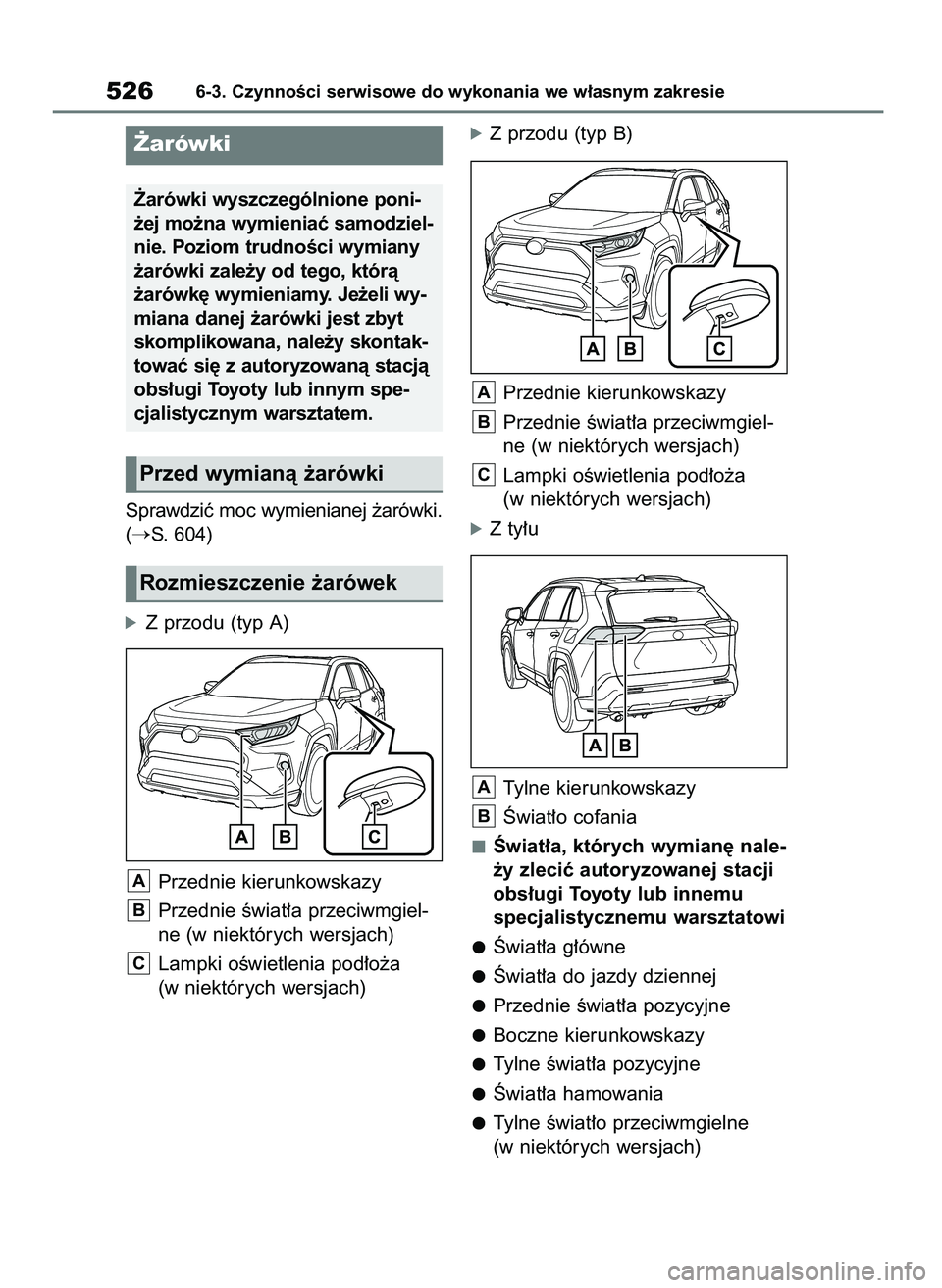

Sprawdziç moc wymienianej ˝arówki.
(
S. 604)
óZ przodu (typ A)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ przodu (typ B)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazy
Âwiat∏o cofania
Âwiat∏a, których wymian´ nale-
˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
(w niektórych wersjach)
B
A
C
B
A
C
B
A
5266-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wy-
miana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontak-
towaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 526

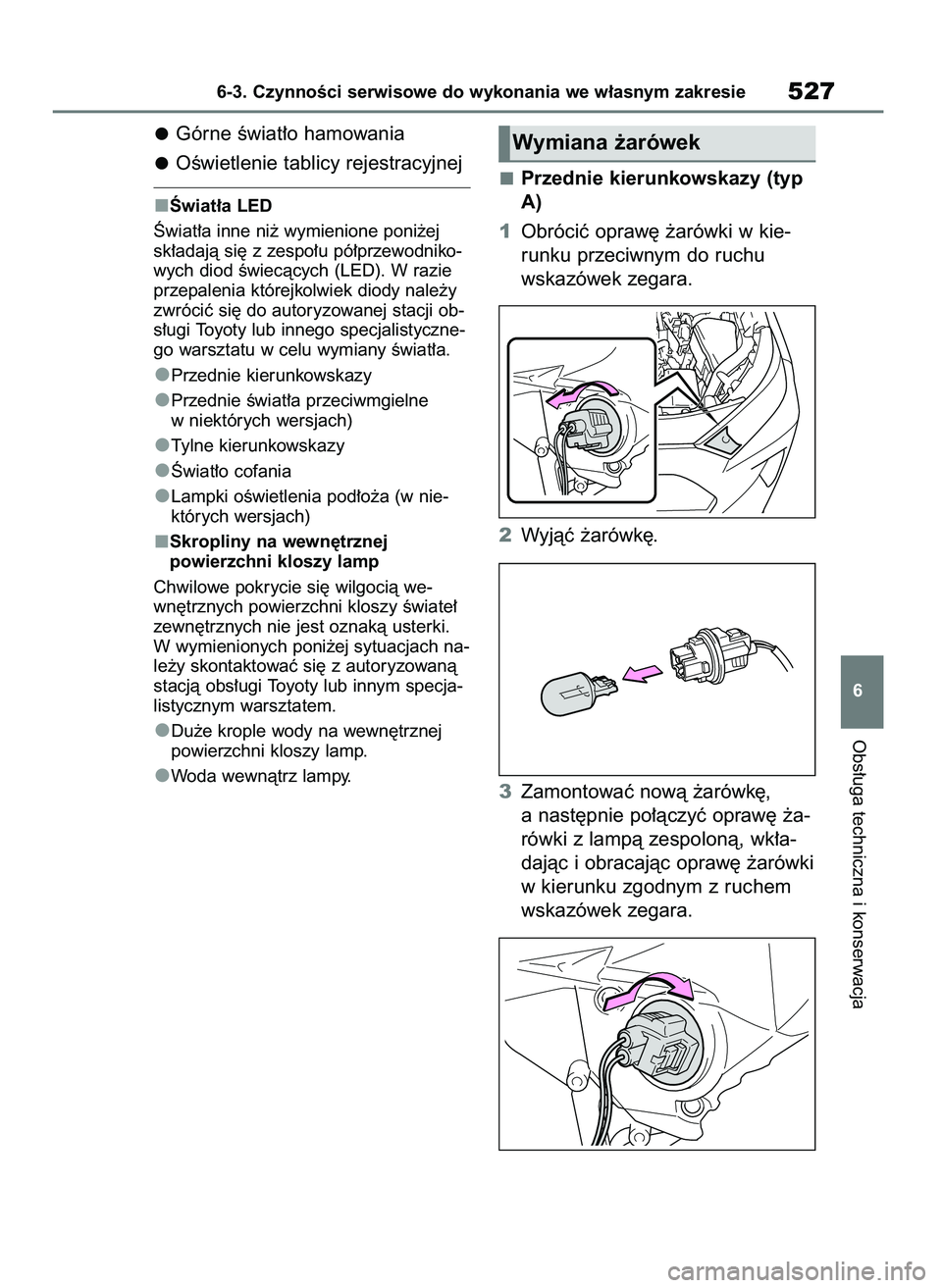

Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
w niektórych wersjach)
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
Skropliny na wewn´trznej
powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Przednie kierunkowskazy (typ
A)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏a-
dajàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie527
6
Wymiana ˝arówek
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 527

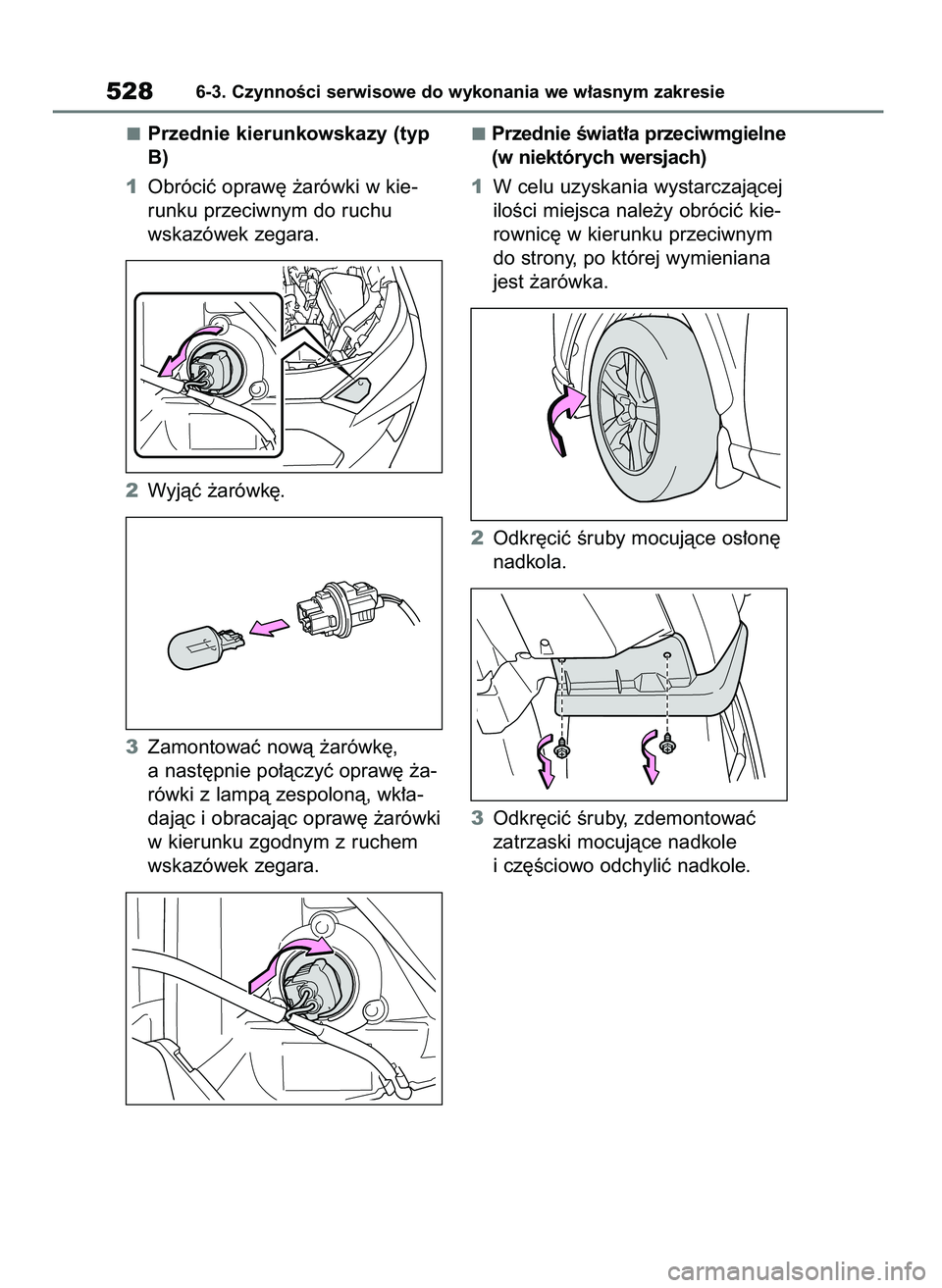

Przednie kierunkowskazy (typ
B)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏a-
dajàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
1W celu uzyskania wystarczajàcej
iloÊci miejsca nale˝y obróciç kie-
rownic´ w kierunku przeciwnym
do strony, po której wymieniana
jest ˝arówka.
2Odkr´ciç Êruby mocujàce os∏on´
nadkola.
3Odkr´ciç Êruby, zdemontowaç
zatrzaski mocujàce nadkole
i cz´Êciowo odchyliç nadkole.
