457 mm
461 mm
536 mm
538 mm
D
C
B
A
Jazda
4-1. Przed rozpocz´ciem jazdy297
4

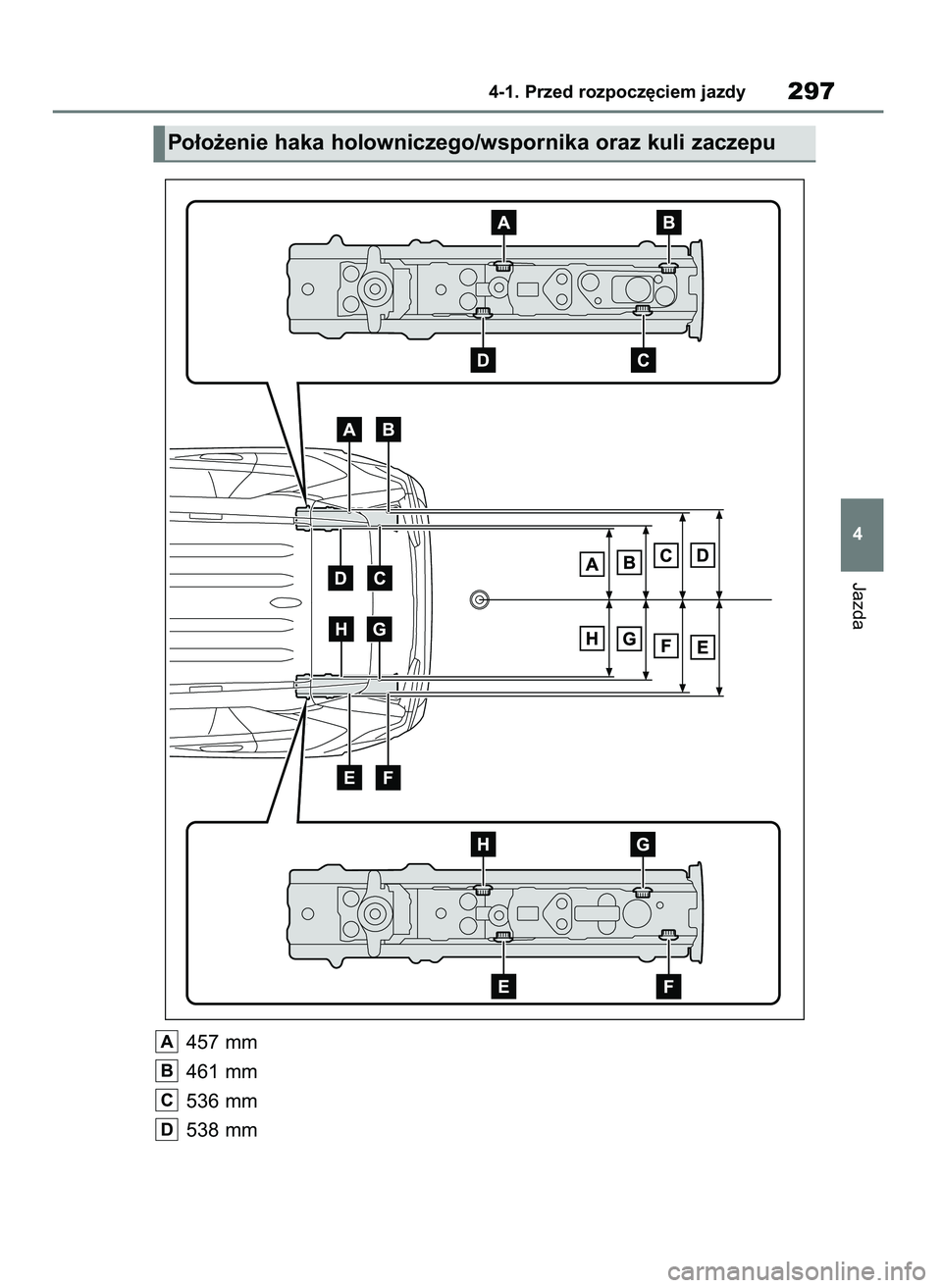

Po∏o˝enie haka holowniczego/wspornika oraz kuli zaczepu
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 297

538 mm
536 mm
461 mm
457 mm
H
G
F
E
2984-1. Przed rozpocz´ciem jazdy
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 298

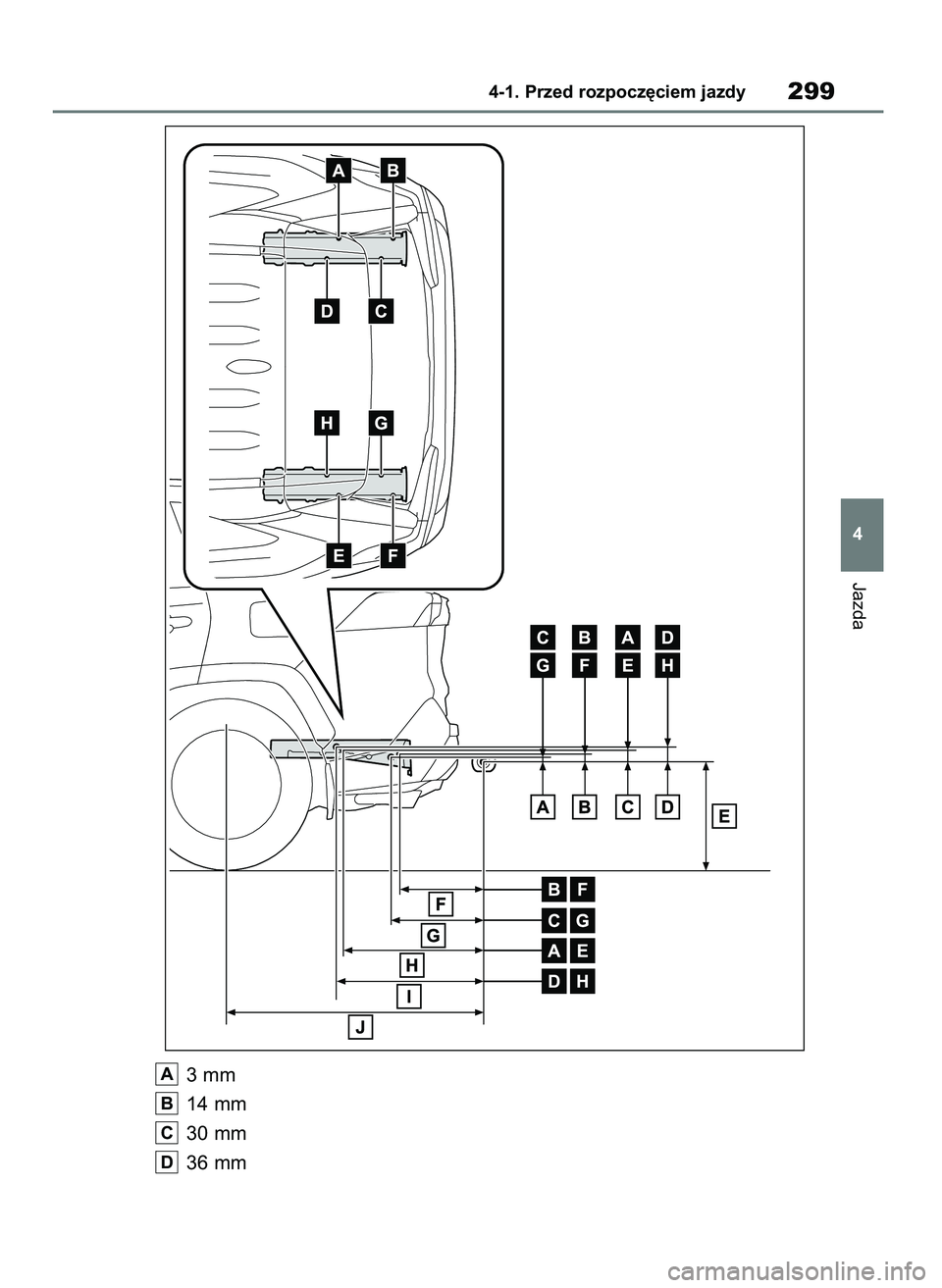

3 mm
14 mm
30 mm
36 mm
D
C
B
A
Jazda
4-1. Przed rozpocz´ciem jazdy299
4
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 299

Samochód z przyczepà prowadzi
si´ nieco inaczej ni˝ samochód bez
przyczepy. Holujàc przyczep´, aby
uniknàç wypadku, Êmierci lub po-
wa˝nych obra˝eƒ cia∏a, nale˝y pa-
mi´taç o nast´pujàcych zasadach:
Sprawdzanie po∏àczeƒ elek-
trycznych Êwiate∏ przyczepy
Przed rozpocz´ciem jazdy nale˝y
sprawdziç wszystkie po∏àczenia sa-
mochodu z przyczepà oraz dzia∏anie
Êwiate∏. Po przejechaniu krótkiego
dystansu nale˝y to powtórzyç.
Przeçwiczenie jazdy z przyczepà
Przed przystàpieniem do w∏aÊci-
wego holowania dobrze jestprzeçwiczyç w bezpiecznym
miejscu manewry skr´cania, za-
trzymywania si´ i cofania a˝ do
nabrania wprawy w ich wykony-
waniu.
Podczas cofania samochodu
z przyczepà kierownic´ nale˝y
obracaç w kierunku przeciwnym
do zamierzonego skr´tu przycze-
py. Nale˝y jà obracaç powoli, aby
zminimalizowaç mo˝liwoÊç nie-
prawid∏owego manewru. Dobrze
jest zapewniç sobie pomoc dru-
giej osoby, ograniczajàc w ten
sposób ryzyko kolizji.
Zwi´kszony odst´p od poprze-
dzajàcego pojazdu
Prowadzàc samochód z przyczepà,
nale˝y na ka˝de 10 km/h pr´dkoÊci
jazdy zwi´kszyç odst´p od poprze-
dzajàcego pojazdu przynajmniej
o d∏ugoÊç zespo∏u samochodu
z przyczepà. Unikaç gwa∏townego
hamowania, które mo˝e spowodo-
waç poÊlizg i utrat´ panowania nad
samochodem. Szczególnie dotyczy
to mokrej lub Êliskiej nawierzchni.
Gwa∏towne przyspieszanie,
skr´canie, pokonywanie
zakr´tów
Przy zbyt ciasnym skr´cie przycze-
pa mo˝e uderzyç w samochód.
Przed zakr´tem nale˝y stopniowo
zwolniç, unikajàc nag∏ego hamowa-
nia. Zakr´ty pokonywaç ostro˝nie
3004-1. Przed rozpocz´ciem jazdy

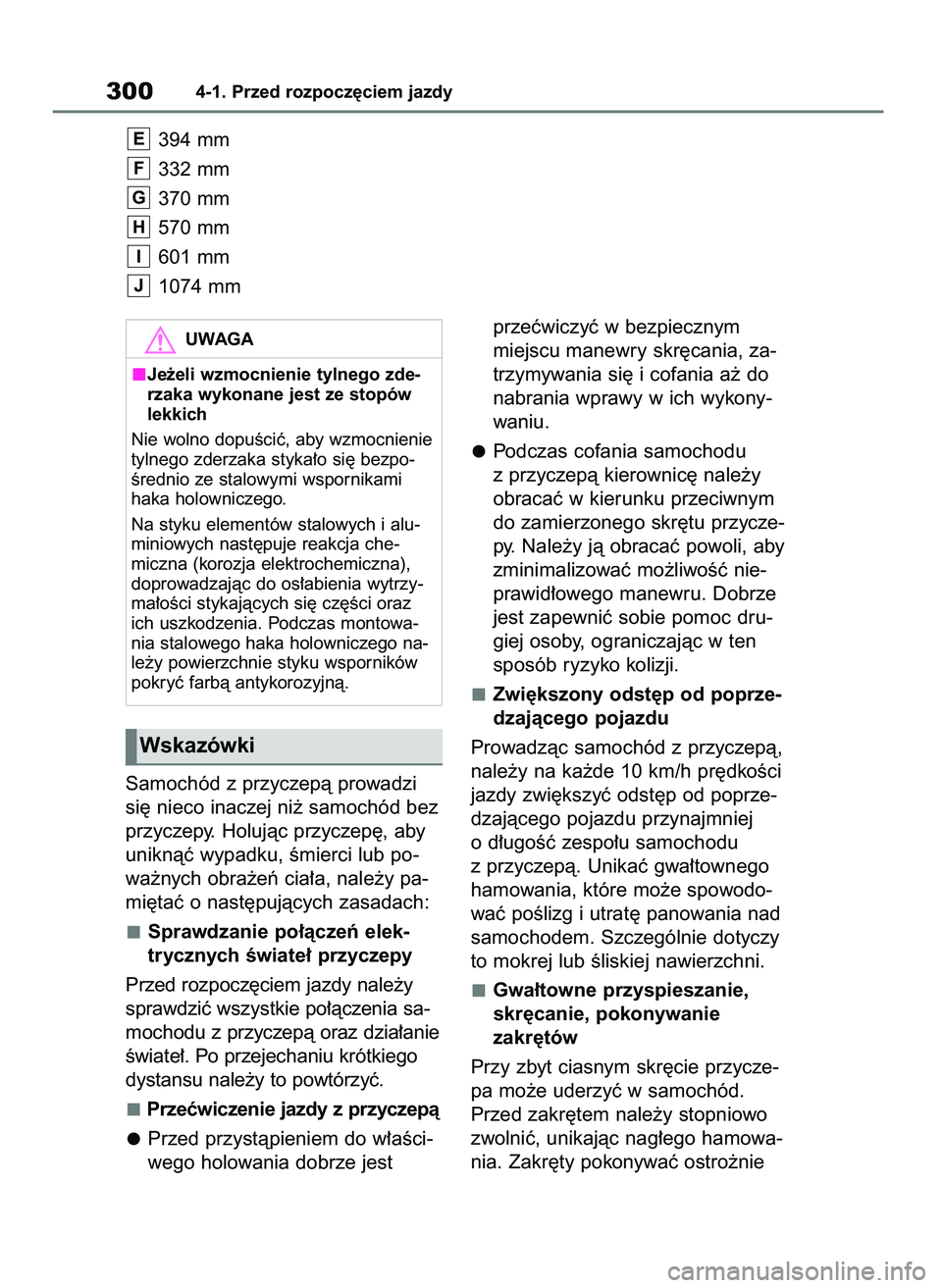

394 mm
332 mm
370 mm
570 mm
601 mm
1074 mm
J
I
H
G
F
E
UWAGA
Je˝eli wzmocnienie tylnego zde-
rzaka wykonane jest ze stopów
lekkich
Nie wolno dopuÊciç, aby wzmocnienie
tylnego zderzaka styka∏o si´ bezpo-
Êrednio ze stalowymi wspornikami
haka holowniczego.
Na styku elementów stalowych i alu-
miniowych nast´puje reakcja che-
miczna (korozja elektrochemiczna),
doprowadzajàc do os∏abienia wytrzy-
ma∏oÊci stykajàcych si´ cz´Êci oraz
ich uszkodzenia. Podczas montowa-
nia stalowego haka holowniczego na-
le˝y powierzchnie styku wsporników
pokryç farbà antykorozyjnà.
Wskazówki
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 300

i z niewielkà pr´dkoÊcià.
Uwagi dotyczàce skr´cania
Podczas skr´cania ko∏a przyczepy
podà˝ajà po ∏uku po∏o˝onym bli˝ej
Êrodka krzywizny ni˝ ko∏a samocho-
du. W celu skompensowania tego
nale˝y jechaç po ∏uku o wi´kszym
ni˝ normalnie promieniu.
Wa˝ne informacje dotyczàce
stabilnoÊci
Boczny wiatr i wyboista nawierzch-
nia powodujà ko∏ysanie przyczepy,
co znacznie utrudnia prowadzenie
samochodu. Od czasu do czasu
dobrze jest skontrolowaç w lusterku
wstecznym sytuacj´ z ty∏u samo-
chodu, aby móc zawczasu przygo-
towaç si´ na wyprzedzanie przez
du˝e autobusy lub samochody ci´-
˝arowe, który to manewr równie˝
mo˝e wywo∏aç ko∏ysanie przyczepy
i samochodu. W przypadku rozko∏y-
sania przyczepy nale˝y mocno
trzymaç kierownic´ i natychmiast
zaczàç stopniowo redukowaç pr´d-
koÊç. Podczas hamowania utrzymy-
waç prostoliniowy tor jazdy.
Wyprzedzanie innych pojazdów
Nale˝y pami´taç o d∏ugoÊci holo-
wanej przyczepy. Przed zmianà pa-
sa ruchu konieczne jest upewnienie
si´, ˝e odst´py pomi´dzy pojazda-
mi sà wystarczajàco du˝e.
Przek∏adnia nap´dowa
W celu zachowania skutecznoÊci
hamowania silnikiem nie nale˝y
przestawiaç dêwigni przek∏adni na-
p´dowej w po∏o˝enie D. (
S. 309)
Gdy hybrydowy uk∏ad nap´do-
wy ulega przegrzaniu
Podczas d∏ugotrwa∏ej jazdy w gór´
d∏ugiego lub stromego wzniesienia,przy temperaturze otoczenia prze-
kraczajàcej 30°C, hybrydowy uk∏ad
nap´dowy samochodu holujàcego
przyczep´ mo˝e ulegaç przegrza-
niu. Gdy wskaênik temperatury p∏y-
nu w uk∏adzie ch∏odzenia silnika
zacznie sygnalizowaç przegrzewa-
nie, nale˝y natychmiast wy∏àczyç
klimatyzacj´, zjechaç na pobocze
i zatrzymaç si´ w bezpiecznym
miejscu. (
S. 589)
Parkowanie
Na czas postoju pod ko∏a samocho-
du i przyczepy nale˝y zawsze pod-
k∏adaç kliny blokujàce. Uruchomiç
z pe∏nà si∏à hamulec postojowy
i przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
W okresie docierania samochodu
Toyota zaleca, aby przez pierwsze
800 km przebiegu samochodu fabrycz-
nie nowego lub samochodu z nowymi
podzespo∏ami uk∏adu nap´dowego nie
holowaç przyczepy.
Przeglàdy okresowe
Ze wzgl´du na dodatkowe obcià˝enie
samochód je˝d˝àcy z przyczepà wy-
maga cz´stszych przeglàdów i obs∏ugi
okresowej.
Po przejechaniu oko∏o 1000 km
z przyczepà nale˝y dokr´ciç
wszystkie Êruby mocujàce hak i jego
wsporniki.
Je˝eli pojawi si´ ko∏ysanie przyczepy
Jeden lub wi´cej czynników (boczny
wiatr, pojazdy przeje˝d˝ajàce obok,
wyboiste drogi itp.) mogà negatywnie
wp∏ywaç na samochód i przyczep´,
powodujàc ich niestabilnoÊç.
Je˝eli pojawi si´ ko∏ysanie przyczepy:
• Nale˝y mocno chwyciç kierownic´.
Ustawiç jà w pozycji do jazdy na
wprost.
Nie próbowaç kontrolowaç ko∏ysania
przyczepy, obracajàc kierownicà.
• Nale˝y jak najszybciej bardzo delikat-Jazda
4-1. Przed rozpocz´ciem jazdy301
4
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 301

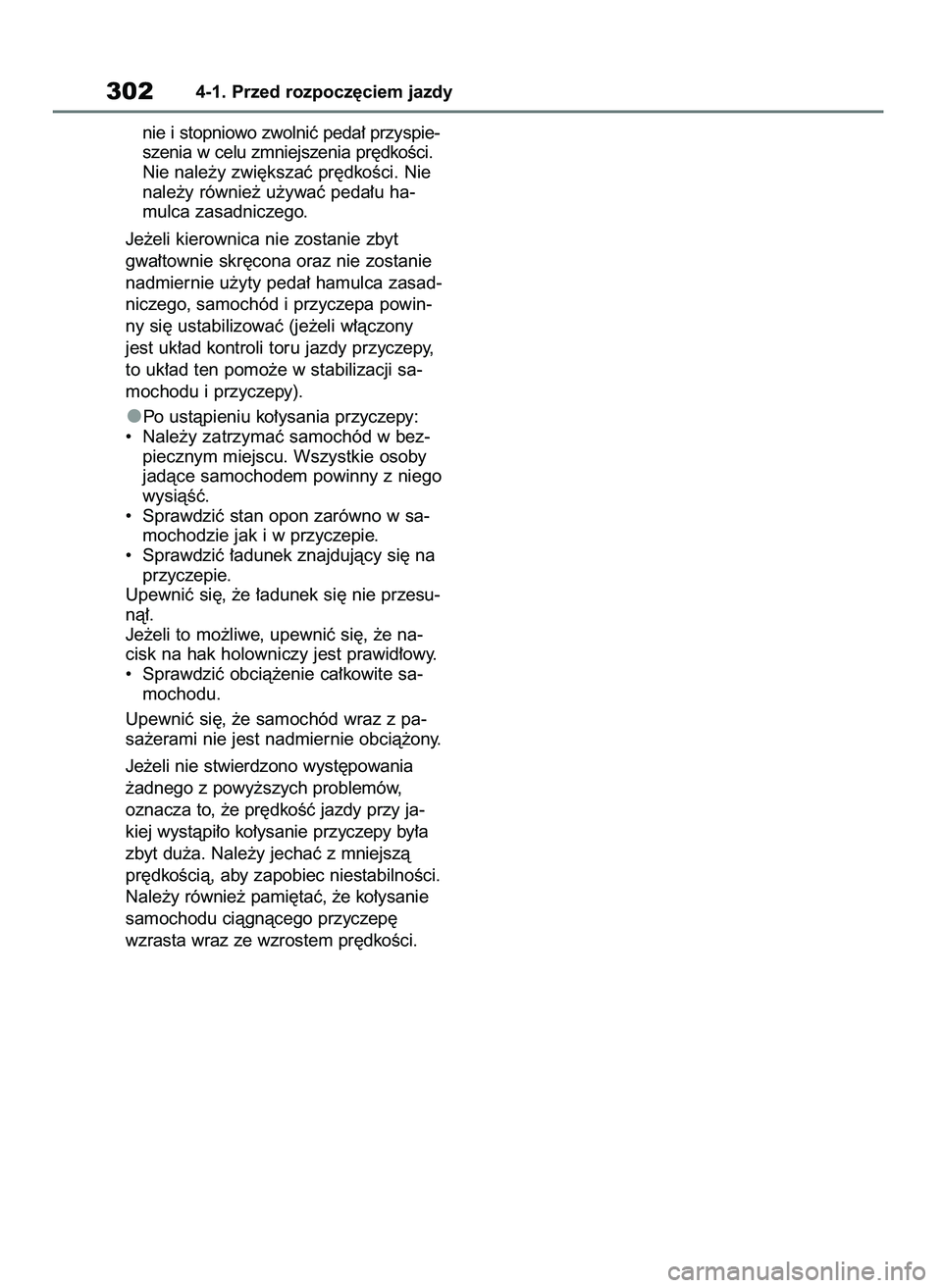

nie i stopniowo zwolniç peda∏ przyspie-
szenia w celu zmniejszenia pr´dkoÊci.
Nie nale˝y zwi´kszaç pr´dkoÊci. Nie
nale˝y równie˝ u˝ywaç peda∏u ha-
mulca zasadniczego.
Je˝eli kierownica nie zostanie zbyt
gwa∏townie skr´cona oraz nie zostanie
nadmiernie u˝yty peda∏ hamulca zasad-
niczego, samochód i przyczepa powin-
ny si´ ustabilizowaç (je˝eli w∏àczony
jest uk∏ad kontroli toru jazdy przyczepy,
to uk∏ad ten pomo˝e w stabilizacji sa-
mochodu i przyczepy).
Po ustàpieniu ko∏ysania przyczepy:
• Nale˝y zatrzymaç samochód w bez-
piecznym miejscu. Wszystkie osoby
jadàce samochodem powinny z niego
wysiàÊç.
• Sprawdziç stan opon zarówno w sa-
mochodzie jak i w przyczepie.
• Sprawdziç ∏adunek znajdujàcy si´ na
przyczepie.
Upewniç si´, ˝e ∏adunek si´ nie przesu-
nà∏.
Je˝eli to mo˝liwe, upewniç si´, ˝e na-
cisk na hak holowniczy jest prawid∏owy.
• Sprawdziç obcià˝enie ca∏kowite sa-
mochodu.
Upewniç si´, ˝e samochód wraz z pa-
sa˝erami nie jest nadmiernie obcià˝ony.
Je˝eli nie stwierdzono wyst´powania
˝adnego z powy˝szych problemów,
oznacza to, ˝e pr´dkoÊç jazdy przy ja-
kiej wystàpi∏o ko∏ysanie przyczepy by∏a
zbyt du˝a. Nale˝y jechaç z mniejszà
pr´dkoÊcià, aby zapobiec niestabilnoÊci.
Nale˝y równie˝ pami´taç, ˝e ko∏ysanie
samochodu ciàgnàcego przyczep´
wzrasta wraz ze wzrostem pr´dkoÊci.
3024-1. Przed rozpocz´ciem jazdy
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 302

1Pociàgnàç prze∏àcznik hamulca
postojowego i sprawdziç, czy
zosta∏ uruchomiony. (
S. 314)
Lampka kontrolna hamulca postojowego
zaÊwieci si´.
2Sprawdziç, czy dêwignia prze-
k∏adni nap´dowej znajduje si´
w po∏o˝eniu P.
3Mocno wcisnàç peda∏ hamulca
zasadniczego.
Na wyÊwietlaczu wielofunkcyjnym za-
Êwieci si´ lampka kontrolna systemu
elektronicznego kluczyka
i pojawi si´ komunikat.
Je˝eli to nie nastàpi, uruchomienie
hybrydowego uk∏adu nap´dowego nie
b´dzie mo˝liwe.
4Nacisnàç przycisk rozruchu krótko
i pewnie.
Przycisk rozruchu reaguje na poje-
dyncze, krótkie i pewne naciÊni´cia.
Przytrzymywanie przycisku rozruchu
w pozycji wciÊni´tej nie jest konieczne.
Je˝eli zaÊwieci si´ lampka kontrolna
stanu gotowoÊci „READY”, oznacza to
prawid∏owà prac´ hybrydowego uk∏adu
nap´dowego.
Peda∏ hamulca zasadniczego nale˝y
trzymaç wciÊni´ty a˝ do momentu za-
Êwiecenia si´ lampki stanu gotowoÊci
„READY”.
Hybrydowy uk∏ad nap´dowy mo˝e zo-
staç uruchomiony z dowolnego stanu.
5Sprawdziç, czy zaÊwieci∏a si´
lampka kontrolna stanu gotowo-
Êci „READY”.
Kiedy lampka kontrolna stanu gotowo-
Êci „READY” przestanie migaç i zaÊwie-
ci si´ na sta∏e oraz rozlegnie si´ sygna∏
akustyczny, hybrydowy uk∏ad nap´dowy
zostanie uruchomiony.
Samochód nie mo˝e ruszyç, je˝eli nie
Êwieci si´ lampka kontrolna stanu goto-
woÊci „READY”.
Gdy Êwieci si´ lampka kontrolna stanu
gotowoÊci „READY”, samochód mo˝e
ruszyç, nawet przy wy∏àczonym silniku
spalinowym. (Silnik spalinowy jest uru-
chamiany lub wy∏àczany automatycznie,
w zale˝noÊci od stanu samochodu.)
Je˝eli hybrydowy uk∏ad nap´dowy
nie daje si´ uruchomiç
Mog∏a nie zostaç wy∏àczona elektro-
niczna blokada rozruchu hybrydowe-
go uk∏adu nap´dowego. (
S. 92)
Nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Je˝eli na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat dotyczàcy
uruchomienia, nale˝y zapoznaç si´
z nim i post´powaç zgodnie z instruk-
cjami wyÊwietlanymi na ekranie.
Przy niskiej temperaturze otocze-
nia, np. takiej jak w warunkach
zimowych
Podczas uruchamiania hybrydowego
uk∏adu nap´dowego czas, przez który
miga lampka kontrolna stanu gotowoÊci
„READY”, mo˝e byç d∏u˝szy ni˝ zwykle.
Nale˝y poczekaç do momentu ca∏kowi-
tego zaÊwiecenia si´ lampki „READY”,
oznaczajàcego gotowoÊç samochodu
do jazdy.
Jazda
4-2. Prowadzenie samochodu303
4

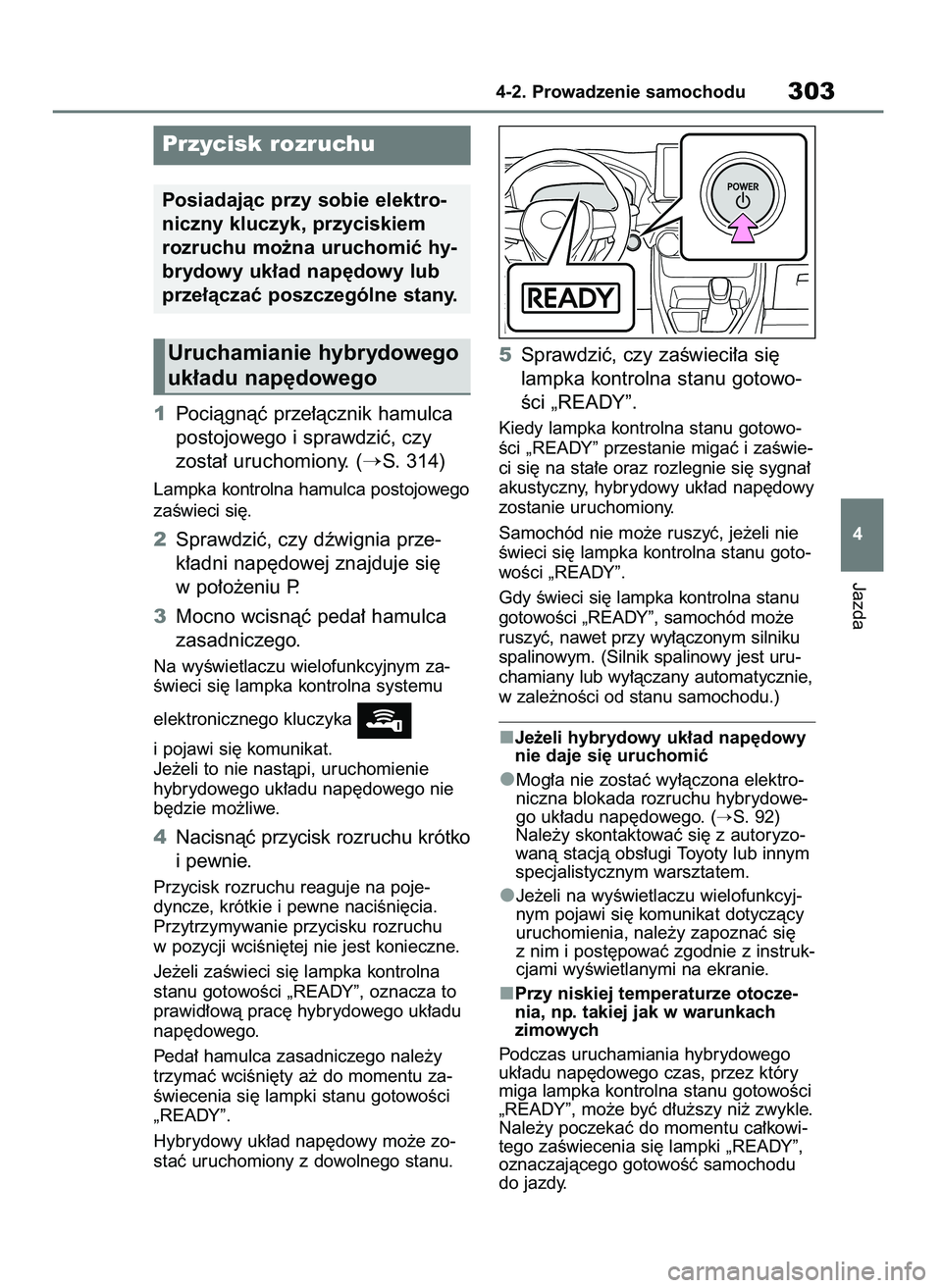

Przycisk rozruchu
Posiadajàc przy sobie elektro-
niczny kluczyk, przyciskiem
rozruchu mo˝na uruchomiç hy-
brydowy uk∏ad nap´dowy lub
prze∏àczaç poszczególne stany.
Uruchamianie hybrydowego
uk∏adu nap´dowego
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 303

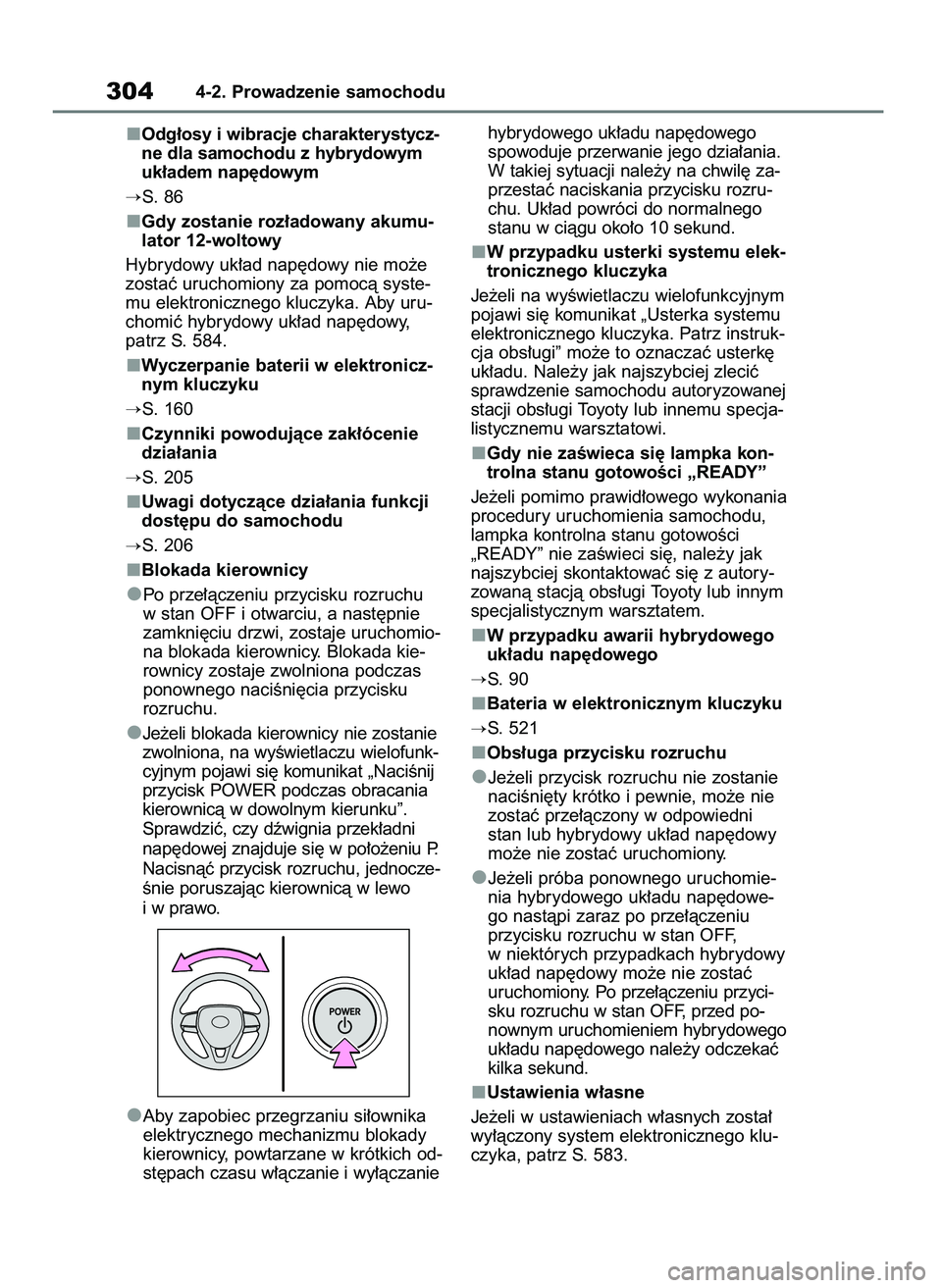

Odg∏osy i wibracje charakterystycz-
ne dla samochodu z hybrydowym
uk∏adem nap´dowym
S. 86
Gdy zostanie roz∏adowany akumu-
lator 12-woltowy
Hybrydowy uk∏ad nap´dowy nie mo˝e
zostaç uruchomiony za pomocà syste-
mu elektronicznego kluczyka. Aby uru-
chomiç hybrydowy uk∏ad nap´dowy,
patrz S. 584.
Wyczerpanie baterii w elektronicz-
nym kluczyku
S. 160
Czynniki powodujàce zak∏ócenie
dzia∏ania
S. 205
Uwagi dotyczàce dzia∏ania funkcji
dost´pu do samochodu
S. 206
Blokada kierownicy
Po prze∏àczeniu przycisku rozruchu
w stan OFF i otwarciu, a nast´pnie
zamkni´ciu drzwi, zostaje uruchomio-
na blokada kierownicy. Blokada kie-
rownicy zostaje zwolniona podczas
ponownego naciÊni´cia przycisku
rozruchu.
Je˝eli blokada kierownicy nie zostanie
zwolniona, na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „NaciÊnij
przycisk POWER podczas obracania
kierownicà w dowolnym kierunku”.
Sprawdziç, czy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝eniu P.
Nacisnàç przycisk rozruchu, jednocze-
Ênie poruszajàc kierownicà w lewo
iwprawo.
Aby zapobiec przegrzaniu si∏ownika
elektrycznego mechanizmu blokady
kierownicy, powtarzane w krótkich od-
st´pach czasu w∏àczanie i wy∏àczaniehybrydowego uk∏adu nap´dowego
spowoduje przerwanie jego dzia∏ania.
W takiej sytuacji nale˝y na chwil´ za-
przestaç naciskania przycisku rozru-
chu. Uk∏ad powróci do normalnego
stanu w ciàgu oko∏o 10 sekund.
W przypadku usterki systemu elek-
tronicznego kluczyka
Je˝eli na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat „Usterka systemu
elektronicznego kluczyka. Patrz instruk-
cja obs∏ugi” mo˝e to oznaczaç usterk´
uk∏adu. Nale˝y jak najszybciej zleciç
sprawdzenie samochodu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi.
Gdy nie zaÊwieca si´ lampka kon-
trolna stanu gotowoÊci „READY”
Je˝eli pomimo prawid∏owego wykonania
procedury uruchomienia samochodu,
lampka kontrolna stanu gotowoÊci
„READY” nie zaÊwieci si´, nale˝y jak
najszybciej skontaktowaç si´ z autory-
zowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
W przypadku awarii hybrydowego
uk∏adu nap´dowego
S. 90
Bateria w elektronicznym kluczyku
S. 521
Obs∏uga przycisku rozruchu
Je˝eli przycisk rozruchu nie zostanie
naciÊni´ty krótko i pewnie, mo˝e nie
zostaç prze∏àczony w odpowiedni
stan lub hybrydowy uk∏ad nap´dowy
mo˝e nie zostaç uruchomiony.
Je˝eli próba ponownego uruchomie-
nia hybrydowego uk∏adu nap´dowe-
go nastàpi zaraz po prze∏àczeniu
przycisku rozruchu w stan OFF,
w niektórych przypadkach hybrydowy
uk∏ad nap´dowy mo˝e nie zostaç
uruchomiony. Po prze∏àczeniu przyci-
sku rozruchu w stan OFF, przed po-
nownym uruchomieniem hybrydowego
uk∏adu nap´dowego nale˝y odczekaç
kilka sekund.
Ustawienia w∏asne
Je˝eli w ustawieniach w∏asnych zosta∏
wy∏àczony system elektronicznego klu-
czyka, patrz S. 583.
3044-2. Prowadzenie samochodu
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 304
