2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Podczas wymiany kó∏ bàdê opon na-
le˝y zamontowaç zawory z czujnika-
mi ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów
identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu
monitorowania ciÊnienia w ogumie-
niu, a nast´pnie uk∏ad wymaga
kalibracji. Zarejestrowanie kodów
identyfikacyjnych nale˝y powierzyçautoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi. (
S. 507)
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów
z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad
monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po
oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogu-
mieniu, a po up∏ywie kolejnej minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie505
6
óWersje sprzedawane na Ukrainie
Zamontowanie zaworów
z czujnikami ciÊnienia
i przekaênikami sygna∏u
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 505

Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie kó∏ miejscami.
Po zmianie ko∏a.
Po zarejestrowaniu nowych ko-
dów identyfikacyjnych. (
S. 507)
Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania podczas
kalibracji uk∏adu monitorowa-
nia ciÊnienia w ogumieniu
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àczyç
hybrydowy uk∏ad nap´dowy.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 603)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Przycisk rozruchu prze∏àczyç
w stan ON.
5066-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Naprawa bàdê wymiana opon,
kó∏, zaworów z czujnikami ciÊnie-
nia i przekaênikami sygna∏u oraz
os∏on na zawory opony
Wymian´ obr´czy kó∏, opon lub za-
worów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u nale˝y zlecaç
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu
warsztatowi, poniewa˝ przy tej
czynnoÊci istnieje ryzyko uszkodze-
nia zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Nale˝y zawsze stosowaç os∏ony na
zawory opony. W przeciwnym wy-
padku do zaworu opony mo˝e do-
staç si´ woda lub zanieczyszczenia,
które mogà spowodowaç jego
uszkodzenie.
Do wymiany os∏on na zawory opony
nale˝y stosowaç os∏ony o w∏aÊci-
wym rozmiarze.
Niew∏aÊciwa os∏ona mo˝e si´ zablo-
kowaç.
Aby uniknàç uszkodzenia zaworów
z czujnikami ciÊnienia i przekaêni-
kami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajà-
cego mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem. Po u˝yciu Êrodka uszczelniajàcego
nale˝y podczas wymiany opony pami´-
taç o wymianie zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
(
S. 497, 510)
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 506

4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
wybraç „Ustawienia pojazdu”,
a nast´pnie nacisnàç przycisk
.
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „TPWS”, a nast´p-
nie nacisnàç przycisk .
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustaw ciÊnienie”.
Nast´pnie przytrzymaç wciÊni´ty
przycisk .
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat „Ustawienia uk∏adu
monitorowania ciÊnienia w ogumieniu”
i lampka ostrzegawcza ciÊnienia w ogu-
mieniu mignie 3 razy.
Gdy komunikat zniknie, kalibracja b´dzie
zakoƒczona.
Procedura kalibracji
Nale˝y upewniç si´, ˝e po doprowadze-
niu ciÊnienia w ogumieniu do prawid∏owej
war toÊci zosta∏a przeprowadzona kali-
bracja.
Zarówno podczas kalibracji, jak i kory-
gowania ciÊnienia opony powinny byç
zimne.Kalibracja uk∏adu
W razie przypadkowego prze∏àczenia
przycisku rozruchu w stan OFF w trak-
cie trwajàcej kalibracji nie ma potrzeby
jej ponownego uruchamiania, ponie-
wa˝ kalibracja zostanie automatycznie
wznowiona z chwilà prze∏àczenia
przycisku rozruchu w stan ON.
W razie przypadkowego uruchomienia
kalibracji, gdy nie jest ona potrzebna,
nale˝y ciÊnienie w zimnym ogumieniu
doprowadziç do prawid∏owej war toÊci
i ponownie przeprowadziç kalibracj´.
W razie niepoprawnego zakoƒcze-
nia procesu kalibracji uk∏adu moni-
torowania ciÊnienia w ogumieniu
Proces kalibracji nie powinien trwaç
d∏u˝ej ni˝ kilka minut. Jednak w wy-
szczególnionych poni˝ej przypadkach
proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w ogumieniu zakoƒ-
czy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielo-
krotne próby kalibracji zakoƒczà si´ nie-
powodzeniem, nale˝y jak najszybciej
zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Gdy naciÊni´cie przycisku zerowania
uk∏adu monitorowania ciÊnienia
w ogumieniu nie powoduje 3-krotne-
go migni´cia lampki ostrzegawczej
ciÊnienia w ogumieniu.
Gdy podczas jazdy, po pewnym
czasie po dokonaniu kalibracji uk∏adu
monitorowania ciÊnienia w ogumieniu,
zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie
1 minuty zaÊwieci si´ na sta∏e.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie507
6
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 507

Ka˝dy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u ma indywi-
dualny kod identyfikacyjny. Po zare-
jestrowaniu zestawu czujników
ciÊnienia i przekaêników sygna∏u
dla jednego zestawu kó∏, mo˝na
równie˝ zarejestrowaç drugi zestaw
kó∏. Drugi zestaw czujników ciÊnie-
nia i przekaêników sygna∏u mo˝e
zostaç zarejestrowany przez auto-
ryzowanà stacj´ obs∏ugi Toyoty lub
inny specjalistyczny warsztat. Je˝eli
zarejestrowane sà dwa zestawy
czujników ciÊnienia i przekaêników
sygna∏u mo˝na pomi´dzy nimi wy-
bieraç.
Skutki nieprawid∏owego ciÊnienia
w ogumieniu
Nieprawid∏owe ciÊnienie w ogumieniu
mo˝e powodowaç:
Zwi´kszone zu˝ycie paliwa.
Pogorszenie komfor tu jazdy i w∏asno-
Êci jezdnych samochodu.
Zmniejszonà trwa∏oÊç opon ze wzgl´-
du na szybsze ich zu˝ycie.
Obni˝enie poziomu bezpieczeƒstwa.
Uszkodzenie uk∏adu nap´dowego.
Je˝eli opona wymaga cz´stego uzupe∏-
niania powietrza, nale˝y zleciç jej spraw-
dzenie autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Wskazówki dotyczàce sprawdzania
ciÊnienia w ogumieniu
Podczas sprawdzania ciÊnienia w ogu-
mieniu nale˝y przestrzegaç poni˝szych
zaleceƒ:
CiÊnienie nale˝y sprawdzaç wy∏àcz-
nie w zimnym ogumieniu.
Odczyt b´dzie prawid∏owy, je˝eli sa-
mochód sta∏ zaparkowany przez co
najmniej 3 godziny, a po ruszeniu nie
przejecha∏ wi´cej ni˝ 1,5 km.
CiÊnienie w ogumieniu nale˝y spraw-
dzaç manometrem.
Wzrokowa ocena ciÊnienia w ogumie-
niu opar ta tylko na jej wyglàdzie mo˝e
byç zawodna.
Podwy˝szone ciÊnienie i temperatura
opony po d∏u˝szej jeêdzie sà zjawi-
skiem normalnym. Nie nale˝y obni-
˝aç ciÊnienia w ogumieniu po zakoƒ-
czeniu jazdy.
5086-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zarejestrowanie kodów
identyfikacyjnych
OSTRZE˚ENIE
Kalibracja uk∏adu monitorowania
ciÊnienia w ogumieniu
Nie nale˝y naciskaç przycisku zero-
wania uk∏adu monitorowania ciÊnienia
w ogumieniu bez uprzedniego dopro-
wadzenia do prawid∏owej war toÊci ci-
Ênienia w ogumieniu. W przeciwnym
wypadku lampka ostrzegawcza ciÊnie-
nia w ogumieniu mo˝e reagowaç
w sposób nieprawid∏owy, nie sygnali-
zujàc spadku ciÊnienia lub mo˝e za-
Êwieciç si´ mimo jego prawid∏owej
war toÊci.CiÊnienie w ogumieniu
Nale˝y utrzymywaç prawid∏owe
ciÊnienie w ogumieniu. CiÊnienie
to powinno byç kontrolowane co
najmniej raz w miesiàcu. Jednak
Toyota zaleca, aby ciÊnienie
w ogumieniu sprawdzaç co dwa
tygodnie. (
S. 603)
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 508

Rozmieszczenie pasa˝erów i przewo-
˝onego baga˝u powinno zapewniaç
równomierne obcià˝enie samochodu.
Wymieniajàc obr´cze kó∏, nale˝y
upewniç si´, ˝e majà one takie sa-
mo, jak w przypadku obr´czy orygi-
nalnych, dopuszczalne obcià˝enie,
Êrednic´, szerokoÊç i odsadzenie*.
Prawid∏owej wymiany obr´czy kó∏
dokonaç mo˝na w autoryzowanej
stacji obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztacie.
*: Umownie okreÊlane jako „offset”.
Toyota nie zaleca stosowania:
Obr´czy kó∏ ró˝niàcych si´
rozmiarem lub typem
U˝ywanych obr´czy kó∏
Wgniecionych obr´czy kó∏, które
zosta∏y wyprostowane
Podczas wymiany kó∏ bàdê opon
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia w ogu-
mieniu, który na podstawie sygna∏ów
z czujników w zaworach i przekaêników
sygna∏u ostrzega o spadku ciÊnienia
w ogumieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ. Podczas wymiany
kó∏ bàdê opon nale˝y zamontowaç za-
wory z czujnikami ciÊnienia i przekaêni-
kami sygna∏u. (
S. 497, 510)
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie509
6
OSTRZE˚ENIE
Prawid∏owe ciÊnienie w ogumie-
niu warunkuje jego sprawnoÊç
Nale˝y utrzymywaç prawid∏owe ciÊnie-
nie w ogumieniu.
Je˝eli ciÊnienie w ogumieniu nie jest
prawid∏owe, mo˝e dojÊç do ni˝ej wy-
mienionych niekorzystnych zjawisk,
mogàcych w efekcie doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Przyspieszone zu˝ycie opon.
Nierównomierne zu˝ycie bie˝nika.
Pogorszenie w∏asnoÊci jezdnych
samochodu.
Mo˝liwoÊç rozerwania opony na
skutek przegrzania.
Utrat´ szczelnoÊci w wyniku rozsz-
czelnienia styku opony z obr´czà
ko∏a.
Odkszta∏cenie ko∏a i/lub zsuni´cie
si´ z niego opony.
Zwi´kszone ryzyko uszkodzenia opo-
ny podczas jazdy (na nierównoÊciach
drogi, szczelinach dylatacyjnych,
ostrych kraw´dziach drogi itp.).
UWAGA
Podczas sprawdzania i korygowa-
nia ciÊnienia w ogumieniu
Nale˝y pami´taç o za∏o˝eniu os∏on
na zawory opony.
W przeciwnym wypadku do zaworu
opony mo˝e dostaç si´ woda lub za-
nieczyszczenia, które mogà doprowa-
dziç do utraty szczelnoÊci, w wyniku
czego zmniejszy si´ ciÊnienie w ogu-
mieniu.
Obr´cze kó∏
Gdy obr´cz ko∏a jest odkszta∏-
cona, p´kni´ta lub silnie skoro-
dowana, wymaga wymiany.
Niewymienienie uszkodzonej
obr´czy ko∏a grozi zsuni´ciem
si´ opony i utratà kontroli nad
samochodem.
Dobór obr´czy kó∏
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 509

Nale˝y u˝ywaç wy∏àcznie nakr´-
tek mocujàcych i narz´dzi Toyoty
przeznaczonych do obr´czy kó∏
ze stopów lekkich.
Po prze∏o˝eniu (rotacji), naprawie
lub wymianie kó∏ nale˝y po prze-
jechaniu 1600 km sprawdziç, czy
nakr´tki mocujàce sà prawid∏owo
dokr´cone.
Podczas korzystania z ∏aƒcuchów
przeciwpoÊlizgowych nale˝y uwa-
˝aç, aby nie uszkodziç obr´czy
kó∏.
Do wywa˝ania kó∏ nale˝y stoso-
waç wy∏àcznie oryginalne ci´˝arki
równowa˝àce lub odpowiadajàce
im jakoÊcià zamienniki, a do ich
zamocowania u˝ywaç m∏otka
z tworzywa lub gumowego.
5106-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Wymiana obr´czy kó∏
Nie wolno stosowaç obr´czy kó∏
o rozmiarze innym ni˝ zalecany
w niniejszej instrukcji obs∏ugi, po-
niewa˝ mo˝e to doprowadziç do
utraty kontroli nad samochodem.
Nie nale˝y zak∏adaç d´tek do nie-
szczelnej obr´czy przeznaczonej
do opon bezd´tkowych. Mo˝e to do-
prowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Przykr´canie nakr´tek ko∏a
Przykr´cajàc nakr´tki ko∏a, nale˝y
upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà
w stron´ ko∏a (
S. 576). Zak∏adajàc
nakr´tki ko∏a powierzchnià sto˝ko-
wà skierowanà na zewnàtrz, istnieje
ryzyko uszkodzenia lub odpadni´cia
ko∏a w czasie jazdy, co mo˝e dopro-
wadziç do wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Nie wolno smarowaç ani oliwiç na-
kr´tek i Êrub mocujàcych ko∏o. Olej
lub smar mogà umo˝liwiç zbyt moc-
ne dokr´cenie Êrub mocujàcych ko-
∏o, prowadzàc do zniszczenia Êrub
lub obr´czy ko∏a. Ponadto mo˝e
dojÊç do samoistnego poluzowania
si´ nakr´tek i odpadni´cia ko∏a,
a w efekcie do powa˝nego wypad-
ku. Wszelkie Êlady smaru lub oleju
na cz´Êciach gwintowanych nale˝y
wytrzeç do sucha.
U˝ywanie uszkodzonych kó∏ jest
zabronione
Nie wolno u˝ywaç p´kni´tych lub
wgniecionych obr´czy kó∏.
Mo˝e to doprowadziç do spadku ciÊnie-
nia powietrza w ogumieniu podczas
jazdy i doprowadziç do wypadku.
UWAGA
Wymiana zaworów z czujnikami
ciÊnienia i przekaênikami sygna∏u
Wymian´ opon nale˝y zlecaç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi, poniewa˝ przy tej czynnoÊci
istnieje ryzyko uszkodzenia zawo-
rów z czujnikami ciÊnienia i przekaê-
nikami sygna∏u. W razie potrzeby
mo˝na tam równie˝ nabyç nowe za-
wory z czujnikami ciÊnienia i prze-
kaênikami sygna∏u.
Do tego samochodu nale˝y stoso-
waç wy∏àcznie oryginalne obr´cze
kó∏ marki Toyota. U˝ycie nieorygi-
nalnych obr´czy kó∏ mo˝e spowodo-
waç niew∏aÊciwe funkcjonowanie
zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Zalecenia dotyczàce obr´czy
kó∏ ze stopów lekkich
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 510

óWersje z kierownicà po lewej
stronie
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po
obu stronach, aby roz∏àczyç
zaczepy, a nast´pnie powoli ca∏-
kowicie otworzyç, ca∏y czas jà
podtrzymujàc.4Po ca∏kowitym otwarciu schowka
lekko unieÊç pokryw´ i pociàgnàç
w kierunku fotela, aby od∏àczyç jà
od schowka.
Je˝eli delikatne pociàgni´cie nie powo-
duje od∏àczenia pokrywy schowka, nie
nale˝y u˝ywaç nadmiernej si∏y. W takim
przypadku nale˝y pociàgnàç pokryw´
schowka w kierunku fotela, delikatnie
jà unoszàc.
5Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na
zewnàtrz, odpinajàc z zaczepów
().
6Wyjàç obudow´ filtra.
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie511
6
Filtr powietrza doprowa-
dzanego do kabiny
Warunkiem sprawnego dzia∏ania
uk∏adu klimatyzacji jest regular-
na wymiana filtra powietrza do-
prowadzanego do kabiny.
Wymontowanie filtra
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 511

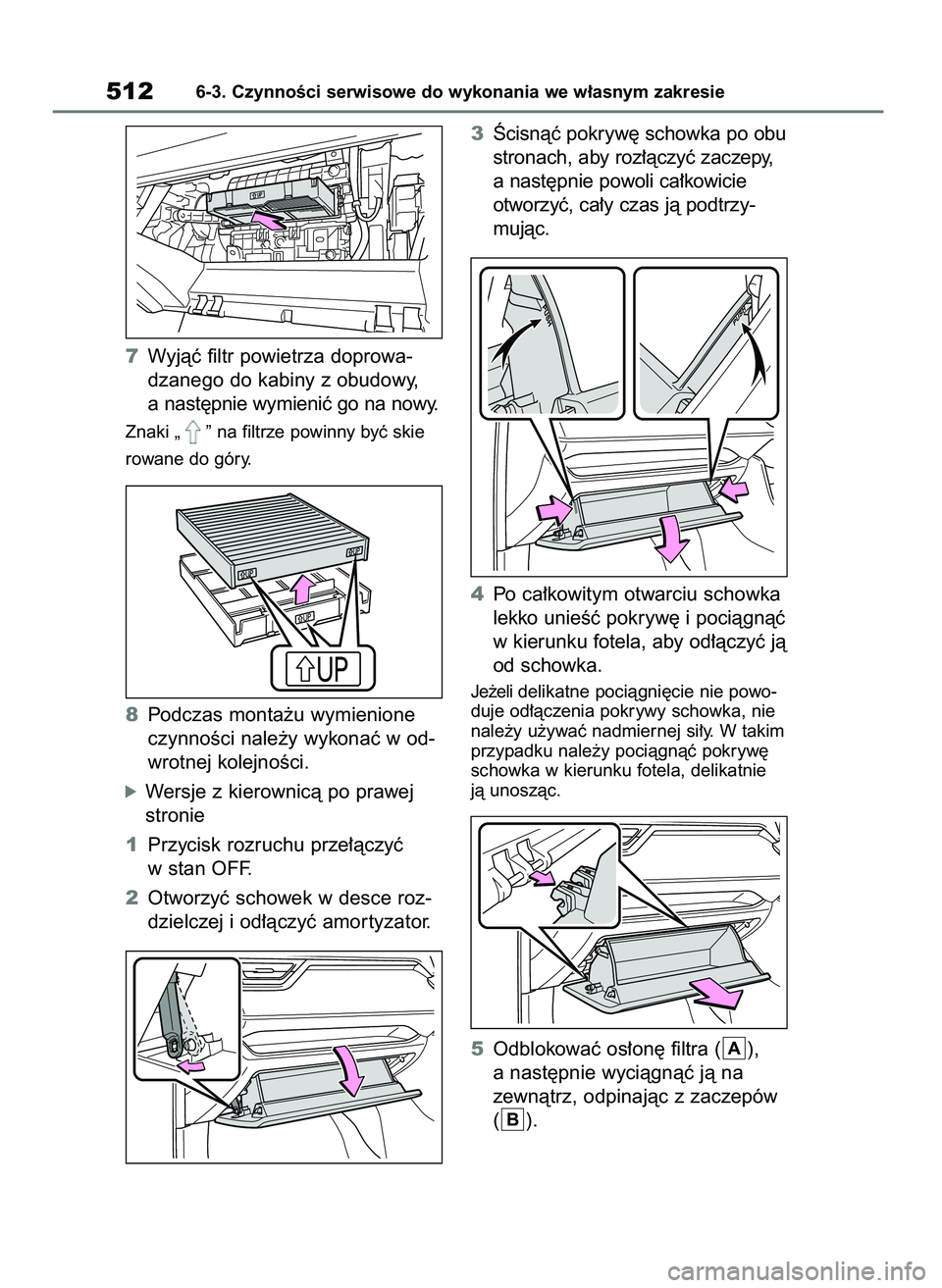

7Wyjàç filtr powietrza doprowa-
dzanego do kabiny z obudowy,
a nast´pnie wymieniç go na nowy.
Znaki „ ” na filtrze powinny byç skie
rowane do góry.
8Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
óWersje z kierownicà po prawej
stronie
1Przycisk rozruchu prze∏àczyç
w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.3Âcisnàç pokryw´ schowka po obu
stronach, aby roz∏àczyç zaczepy,
a nast´pnie powoli ca∏kowicie
otworzyç, ca∏y czas jà podtrzy-
mujàc.
4Po ca∏kowitym otwarciu schowka
lekko unieÊç pokryw´ i pociàgnàç
w kierunku fotela, aby od∏àczyç jà
od schowka.
Je˝eli delikatne pociàgni´cie nie powo-
duje od∏àczenia pokrywy schowka, nie
nale˝y u˝ywaç nadmiernej si∏y. W takim
przypadku nale˝y pociàgnàç pokryw´
schowka w kierunku fotela, delikatnie
jà unoszàc.
5Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na
zewnàtrz, odpinajàc z zaczepów
().
B
A
5126-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 512
