2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
Dane techniczne samochodu
8-1. Dane techniczne601
8
Uk∏ad ch∏odzenia
PojemnoÊç*6,7 L Silnik
spalinowy
2,0 L Sterownik
mocy
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów orga-
nicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà
wodà.
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Producent DENSO FC16HR-Q8
Odst´p elektrod 0,8 mm *: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 601

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.

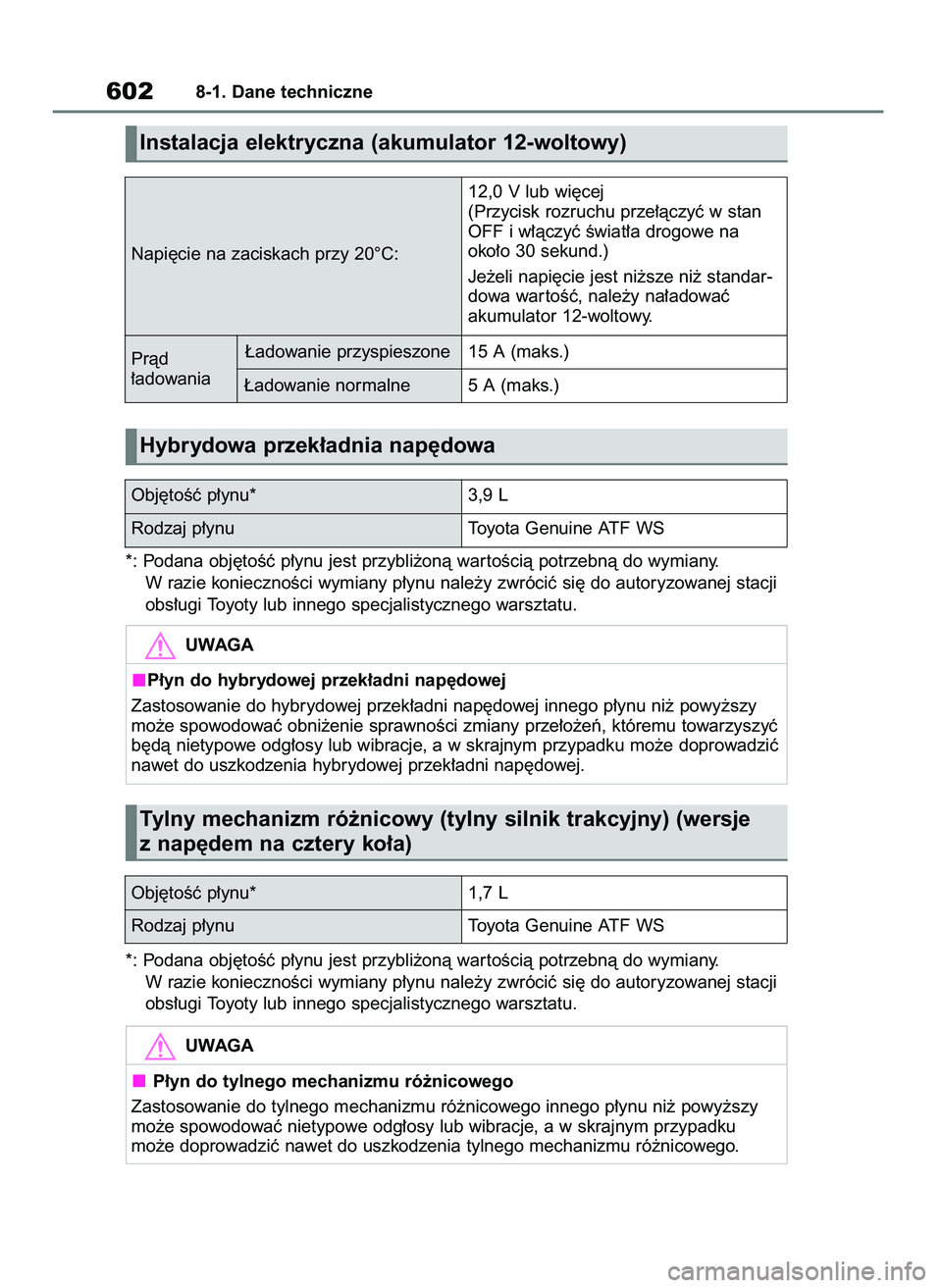

6028-1. Dane techniczne
Instalacja elektryczna (akumulator 12-woltowy)
Napi´cie na zaciskach przy 20°C:12,0 V lub wi´cej
(Przycisk rozruchu prze∏àczyç w stan
OFF i w∏àczyç Êwiat∏a drogowe na
oko∏o 30 sekund.)
Je˝eli napi´cie jest ni˝sze ni˝ standar-
dowa war toÊç, nale˝y na∏adowaç
akumulator 12-woltowy.
Hybrydowa przek∏adnia nap´dowa
Obj´toÊç p∏ynu* 3,9 L
Obj´toÊç p∏ynu* 1,7 L Rodzaj p∏ynu Toyota Genuine ATF WS
Rodzaj p∏ynu Toyota Genuine ATF WS Pràd
∏adowania15 A (maks.) ¸adowanie przyspieszone
5 A (maks.) ¸adowanie normalne
UWAGA
P∏yn do hybrydowej przek∏adni nap´dowej
Zastosowanie do hybrydowej przek∏adni nap´dowej innego p∏ynu ni˝ powy˝szy
mo˝e spowodowaç obni˝enie sprawnoÊci zmiany prze∏o˝eƒ, któremu towarzyszyç
b´dà nietypowe odg∏osy lub wibracje, a w skrajnym przypadku mo˝e doprowadziç
nawet do uszkodzenia hybrydowej przek∏adni nap´dowej.
UWAGA
P∏yn do tylnego mechanizmu ró˝nicowego
Zastosowanie do tylnego mechanizmu ró˝nicowego innego p∏ynu ni˝ powy˝szy
mo˝e spowodowaç nietypowe odg∏osy lub wibracje, a w skrajnym przypadku
mo˝e doprowadziç nawet do uszkodzenia tylnego mechanizmu ró˝nicowego.
Tylny mechanizm ró˝nicowy (tylny silnik trakcyjny) (wersje
z nap´dem na cztery ko∏a)
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 602

*: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (30,5 kG) przy
uruchomionym hybrydowym uk∏adzie nap´dowym.
Pe∏nowymiarowe ko∏a
óTyp A
óTyp B
Dane techniczne samochodu
8-1. Dane techniczne603
8
Uk∏ad hamulcowy
Zapas
odleg∏oÊci
peda∏u od
pod∏ogi*124 mm Wersje z kierownicà
po lewej stronie
140 mm Wersje z kierownicà
po prawej stronie
Skok ja∏owy peda∏u 1–6 mm
Uk∏ad kierowniczy
Opony i ko∏a
Luz na kole kierownicy Poni˝ej 30 mm
Rozmiar opon 225/65R17 102H
Rozmiar obr´czy17 ×7J
Moment dokr´cenia nakr´tek
ko∏a103 Nm (10,5 kGm) CiÊnienie w ogu-
mieniu (Zalecana
war toÊç ciÊnienia
w zimnym
ogumieniu)
CiÊnienie w ogu-
mieniu (Zalecana
war toÊç ciÊnienia
w zimnym
ogumieniu)230 kPa (2,3 kG/cm
2lub bara; 33 psi) Przednie
ko∏a
230 kPa (2,3 kG/cm
2lub bara; 33 psi) Tylne
ko∏a
Rozmiar opon 225/60R18 100H
Rozmiar obr´czy18 ×7J
Moment dokr´cenia nakr´tek
ko∏a103 Nm (10,5 kGm)230 kPa (2,3 kG/cm
2lub bara; 33 psi) Przednie
ko∏a
230 kPa (2,3 kG/cm
2lub bara; 33 psi) Tylne
ko∏a Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 603

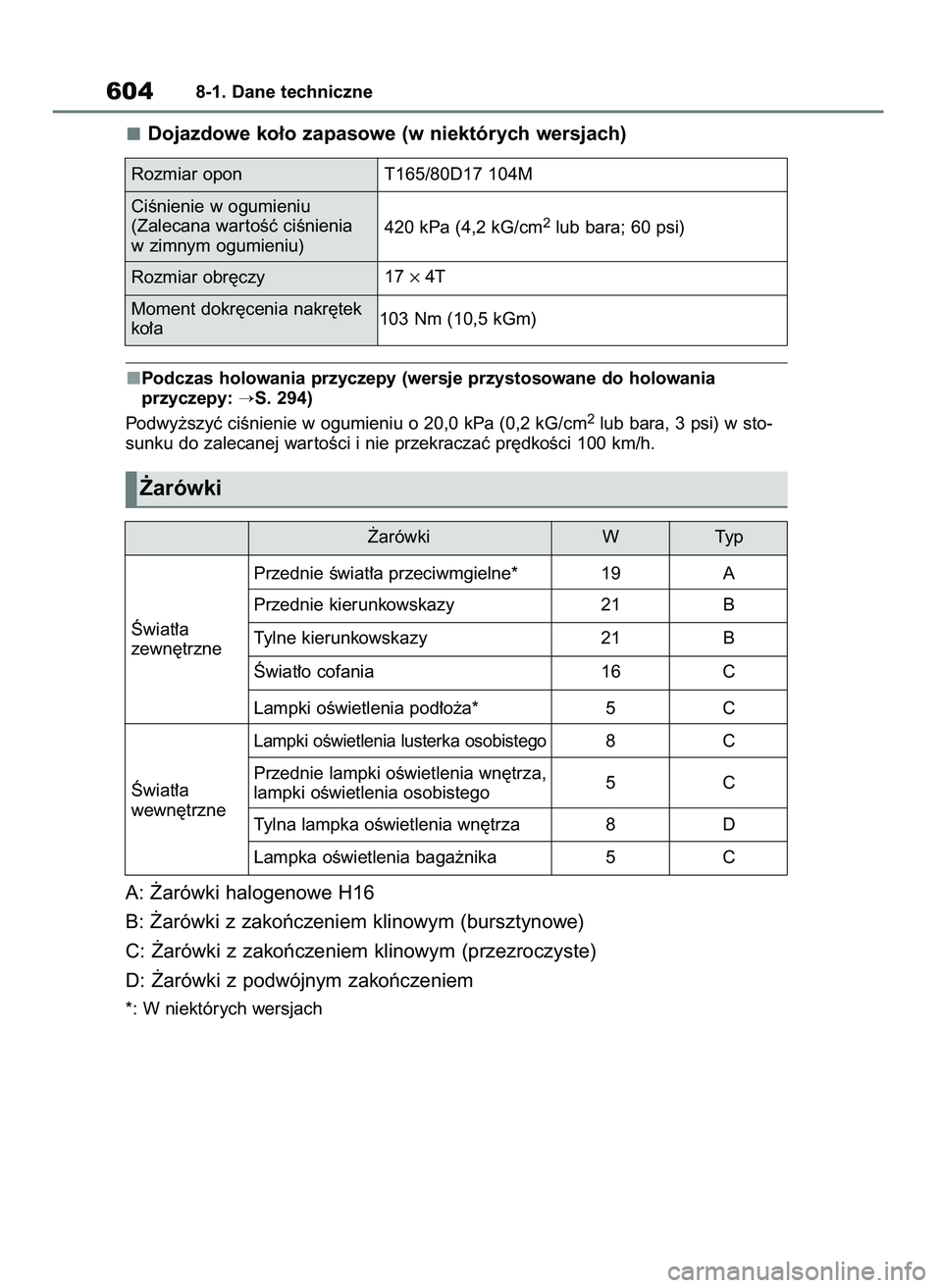

Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy (wersje przystosowane do holowania
przyczepy:
S. 294)
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi) w sto-
sunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
A: ˚arówki halogenowe H16
B: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
D: ˚arówki z podwójnym zakoƒczeniem
*: W niektórych wersjach
6048-1. Dane techniczne
Rozmiar opon
˚arówki W Typ
Przednie Êwiat∏a przeciwmgielne* 19 A
Przednie kierunkowskazy 21 B
Tylne kierunkowskazy 21 B
Âwiat∏o cofania 16 C
Lampki oÊwietlenia pod∏o˝a* 5 C Âwiat∏a
zewn´trzne
Lampki oÊwietlenia lusterka osobistego8C
Tylna lampka oÊwietlenia wn´trza 8 D
Lampka oÊwietlenia baga˝nika 5 C Przednie lampki oÊwietlenia wn´trza,
lampki oÊwietlenia osobistego5C
Âwiat∏a
wewn´trzneT165/80D17 104M
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
Rozmiar obr´czy17 ×4T
Moment dokr´cenia nakr´tek
ko∏a103 Nm (10,5 kGm)
˚arówki
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 604

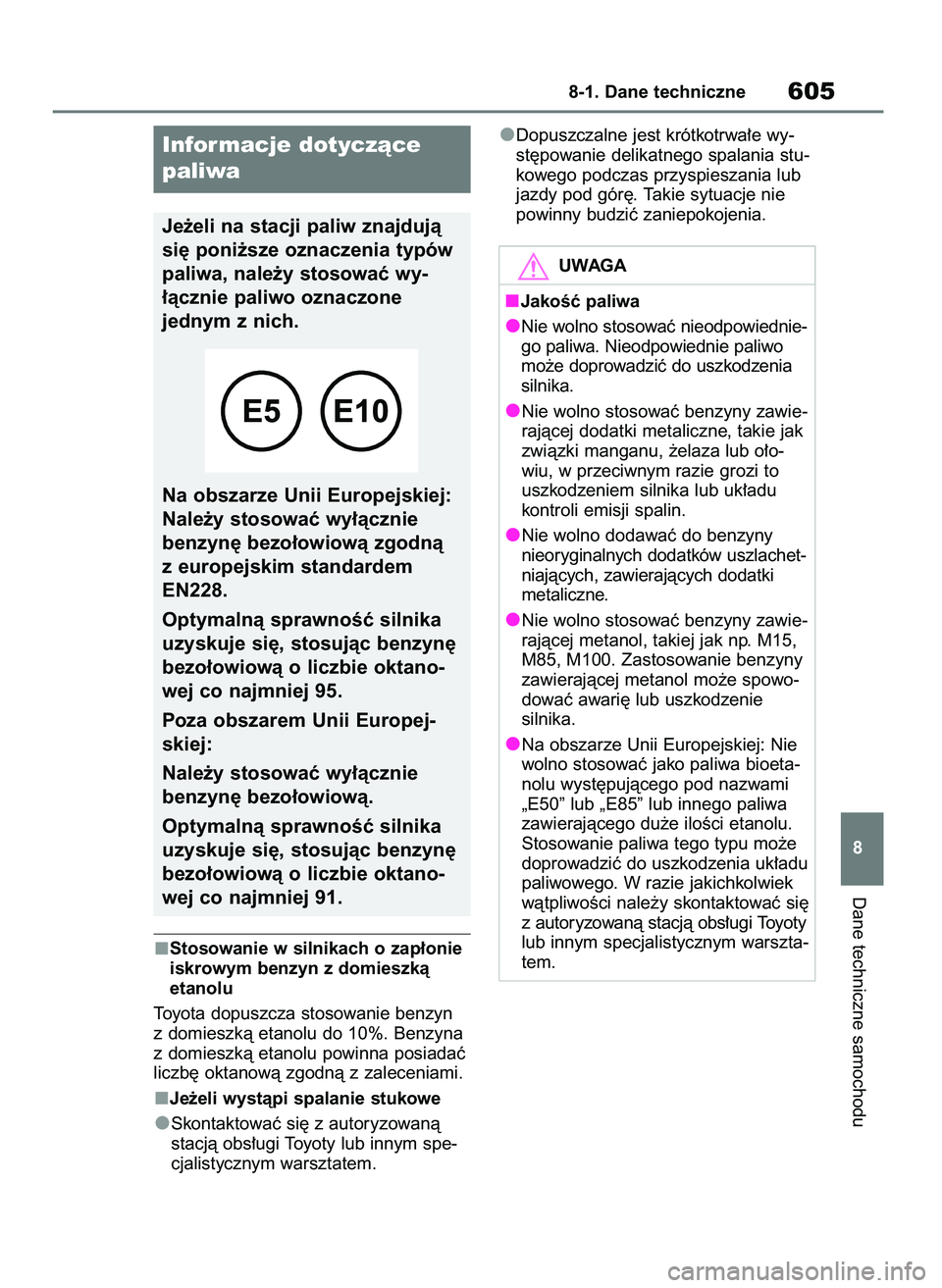

Stosowanie w silnikach o zap∏onie
iskrowym benzyn z domieszkà
etanolu
Toyota dopuszcza stosowanie benzyn
z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç
liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.Dopuszczalne jest krótkotrwa∏e wy-
st´powanie delikatnego spalania stu-
kowego podczas przyspieszania lub
jazdy pod gór´. Takie sytuacje nie
powinny budziç zaniepokojenia.
Dane techniczne samochodu
8-1. Dane techniczne605
8
Informacje dotyczàce
paliwa
Je˝eli na stacji paliw znajdujà
si´ poni˝sze oznaczenia typów
paliwa, nale˝y stosowaç wy-
∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà zgodnà
z europejskim standardem
EN228.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktano-
wej co najmniej 95.
Poza obszarem Unii Europej-
skiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktano-
wej co najmniej 91.
UWAGA
JakoÊç paliwa
Nie wolno stosowaç nieodpowiednie-
go paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia
silnika.
Nie wolno stosowaç benzyny zawie-
rajàcej dodatki metaliczne, takie jak
zwiàzki manganu, ˝elaza lub o∏o-
wiu, w przeciwnym razie grozi to
uszkodzeniem silnika lub uk∏adu
kontroli emisji spalin.
Nie wolno dodawaç do benzyny
nieoryginalnych dodatków uszlachet-
niajàcych, zawierajàcych dodatki
metaliczne.
Nie wolno stosowaç benzyny zawie-
rajàcej metanol, takiej jak np. M15,
M85, M100. Zastosowanie benzyny
zawierajàcej metanol mo˝e spowo-
dowaç awari´ lub uszkodzenie
silnika.
Na obszarze Unii Europejskiej: Nie
wolno stosowaç jako paliwa bioeta-
nolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e
doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek
wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 605

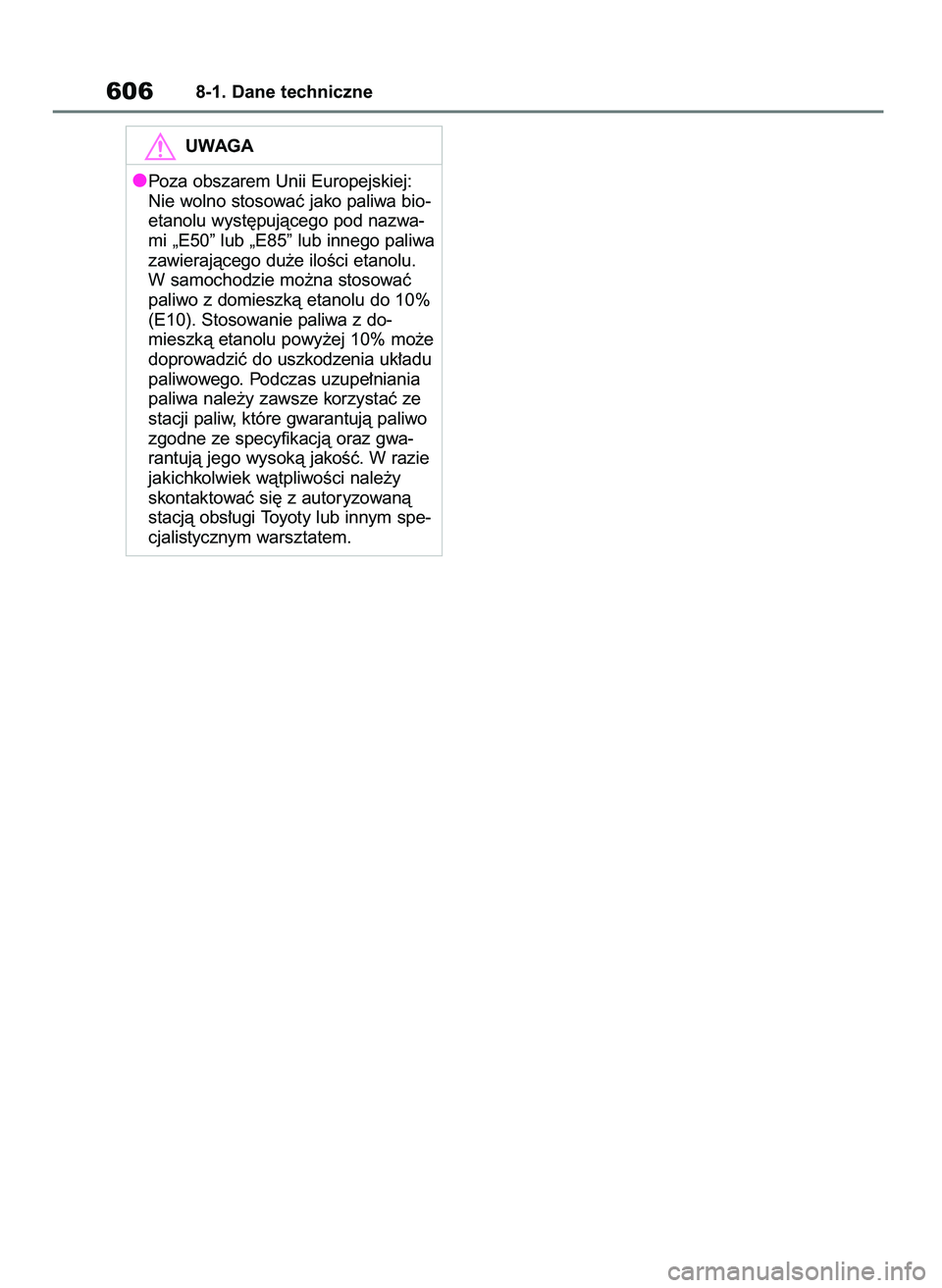

6068-1. Dane techniczne
UWAGA
Poza obszarem Unii Europejskiej:
Nie wolno stosowaç jako paliwa bio-
etanolu wyst´pujàcego pod nazwa-
mi „E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
W samochodzie mo˝na stosowaç
paliwo z domieszkà etanolu do 10%
(E10). Stosowanie paliwa z do-
mieszkà etanolu powy˝ej 10% mo˝e
doprowadziç do uszkodzenia uk∏adu
paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze
stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwa-
rantujà jego wysokà jakoÊç. W razie
jakichkolwiek wàtpliwoÊci nale˝y
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 606

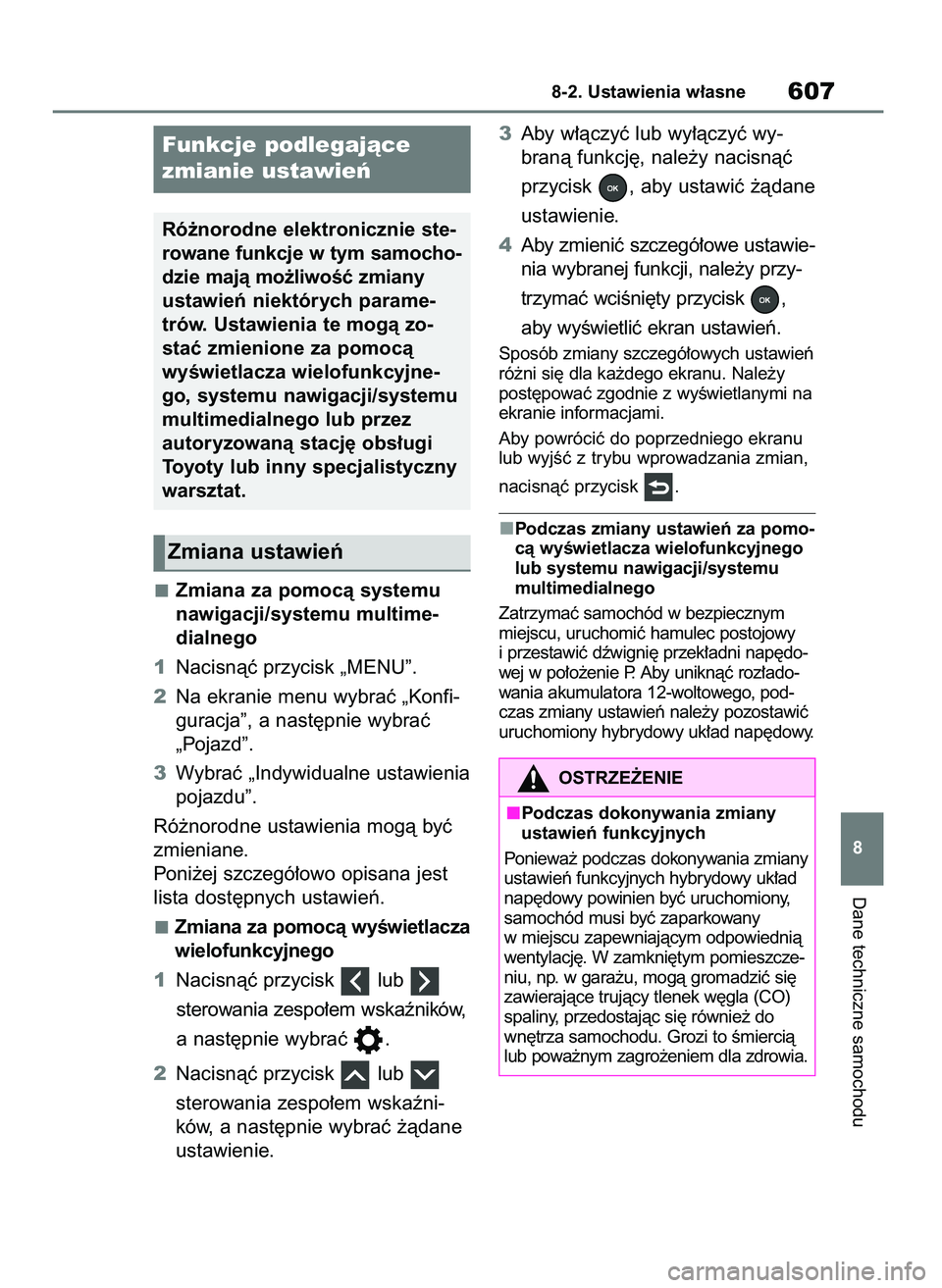

Zmiana za pomocà systemu
nawigacji/systemu multime-
dialnego
1Nacisnàç przycisk „MENU”.
2Na ekranie menu wybraç „Konfi-
guracja”, a nast´pnie wybraç
„Pojazd”.
3Wybraç „Indywidualne ustawienia
pojazdu”.
Ró˝norodne ustawienia mogà byç
zmieniane.
Poni˝ej szczegó∏owo opisana jest
lista dost´pnych ustawieƒ.
Zmiana za pomocà wyÊwietlacza
wielofunkcyjnego
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç ˝àdane
ustawienie.3Aby w∏àczyç lub wy∏àczyç wy-
branà funkcj´, nale˝y nacisnàç
przycisk , aby ustawiç ˝àdane
ustawienie.
4Aby zmieniç szczegó∏owe ustawie-
nia wybranej funkcji, nale˝y przy-
trzymaç wciÊni´ty przycisk ,
aby wyÊwietliç ekran ustawieƒ.
Sposób zmiany szczegó∏owych ustawieƒ
ró˝ni si´ dla ka˝dego ekranu. Nale˝y
post´powaç zgodnie z wyÊwietlanymi na
ekranie informacjami.
Aby powróciç do poprzedniego ekranu
lub wyjÊç z trybu wprowadzania zmian,
nacisnàç przycisk .
Podczas zmiany ustawieƒ za pomo-
cà wyÊwietlacza wielofunkcyjnego
lub systemu nawigacji/systemu
multimedialnego
Zatrzymaç samochód w bezpiecznym
miejscu, uruchomiç hamulec postojowy
i przestawiç dêwigni´ przek∏adni nap´do-
wej w po∏o˝enie P. Aby uniknàç roz∏ado-
wania akumulatora 12-woltowego, pod-
czas zmiany ustawieƒ nale˝y pozostawiç
uruchomiony hybrydowy uk∏ad nap´dowy.
Dane techniczne samochodu
8-2. Ustawienia w∏asne607
8
Funkcje podlegajàce
zmianie ustawieƒ
Ró˝norodne elektronicznie ste-
rowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany
ustawieƒ niektórych parame-
trów. Ustawienia te mogà zo-
staç zmienione za pomocà
wyÊwietlacza wielofunkcyjne-
go, systemu nawigacji/systemu
multimedialnego lub przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Zmiana ustawieƒ
OSTRZE˚ENIE
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
Poniewa˝ podczas dokonywania zmiany
ustawieƒ funkcyjnych hybrydowy uk∏ad
nap´dowy powinien byç uruchomiony,
samochód musi byç zaparkowany
w miejscu zapewniajàcym odpowiednià
wentylacj´. W zamkni´tym pomieszcze-
niu, np. w gara˝u, mogà gromadziç si´
zawierajàce trujàcy tlenek w´gla (CO)
spaliny, przedostajàc si´ równie˝ do
wn´trza samochodu. Grozi to Êmiercià
lub powa˝nym zagro˝eniem dla zdrowia.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 607

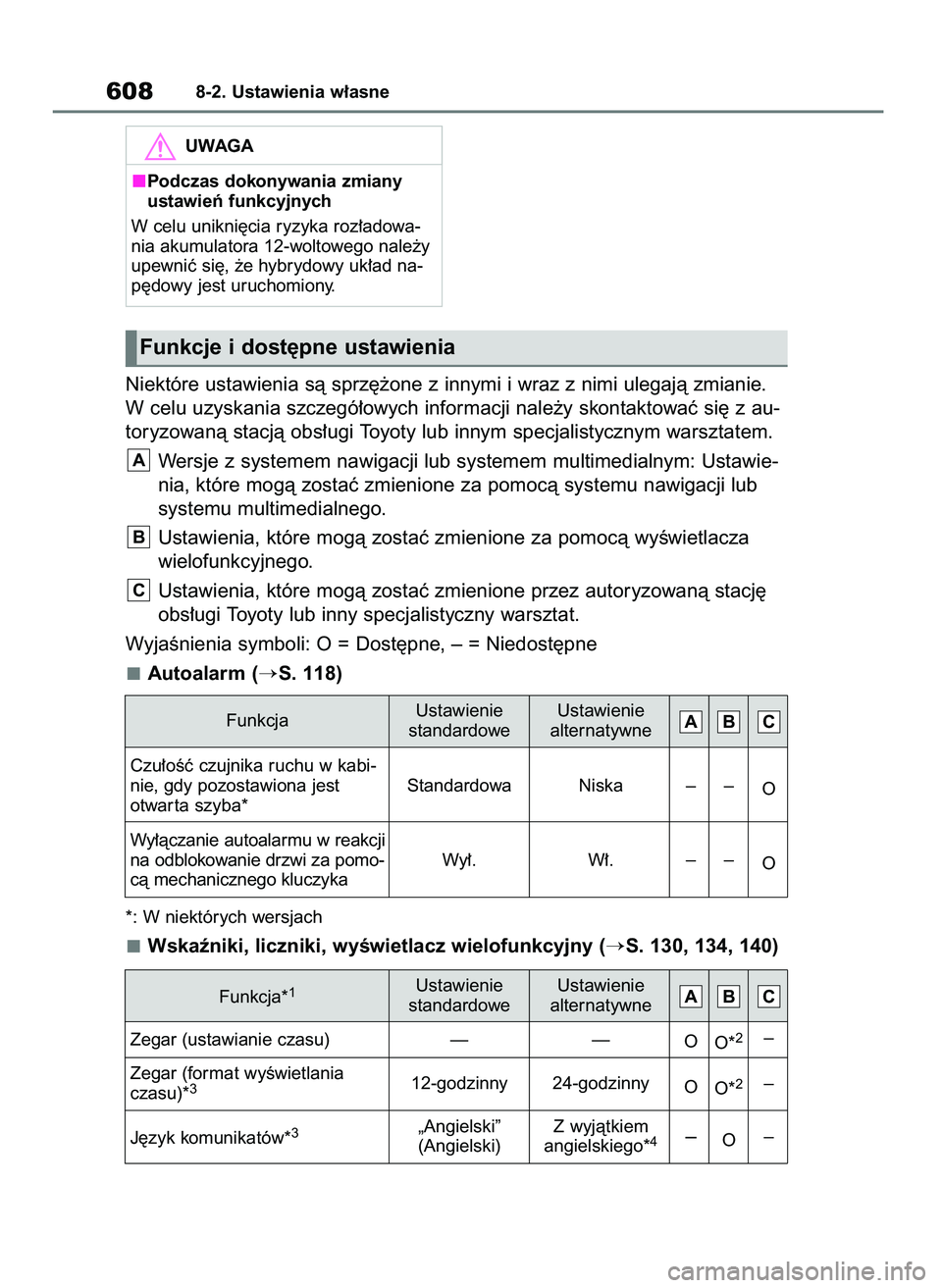

Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà zmianie.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z systemem nawigacji lub systemem multimedialnym: Ustawie-
nia, które mogà zostaç zmienione za pomocà systemu nawigacji lub
systemu multimedialnego.
Ustawienia, które mogà zostaç zmienione za pomocà wyÊwietlacza
wielofunkcyjnego.
Ustawienia, które mogà zostaç zmienione przez autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistyczny warsztat.
WyjaÊnienia symboli: O = Dost´pne, – = Niedost´pne
Autoalarm (
S. 118)
*: W niektórych wersjach
Wskaêniki, liczniki, wyÊwietlacz wielofunkcyjny (S. 130, 134, 140)
C
B
A
6088-2. Ustawienia w∏asne
Funkcje i dost´pne ustawienia
FunkcjaUstawienie
standardoweUstawienie
alternatywneCBA
Czu∏oÊç czujnika ruchu w kabi-
nie, gdy pozostawiona jest
otwar ta szyba*Standardowa Niska
O – –
Wy∏àczanie autoalarmu w reakcji
na odblokowanie drzwi za pomo-
cà mechanicznego kluczykaWy∏. W∏.
O – –
Funkcja*
1Ustawienie
standardoweUstawienie
alternatywneCBA
Zegar (ustawianie czasu) — —–
O*2O
Zegar (format wyÊwietlania
czasu)*
312-godzinny 24-godzinny
–
O*2O
J´zyk komunikatów*
3„Angielski”
(Angielski)Z wyjàtkiem
angielskiego*4–
O–
UWAGA
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
W celu unikni´cia ryzyka roz∏adowa-
nia akumulatora 12-woltowego nale˝y
upewniç si´, ˝e hybrydowy uk∏ad na-
p´dowy jest uruchomiony.
48 RAV4 HV OM42C86E 19/11/19 11:41 Page 608
