Tryb pracy wycieraczki i spryski-
wacza tylnej szyby mo˝e byç
wybrany poprzez odpowiednie
ustawienie dêwigni .
1Wy∏àczona
2Przerywana praca wycie-
raczki
3Normalna praca wycieraczki
Jazda
4-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb329
4
OSTRZE˚ENIE
Ostrze˝enie dotyczàce p∏ynu do
spryskiwaczy
Przy bardzo niskiej temperaturze oto-
czenia nie nale˝y uruchamiaç spryski-
waczy, dopóki szyba dostatecznie si´
nie nagrzeje. P∏yn mo˝e zamarzaç na
szybie, ograniczajàc widocznoÊç.
Stwarza to ryzyko wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub po-
wa˝nych obra˝eƒ cia∏a.
Gdy dzia∏a podgrzewanie dysz
spryskiwaczy (w niektórych
wersjach)
Nie nale˝y dotykaç powierzchni wokó∏
dysz spryskiwaczy, poniewa˝ ich po-
wierzchnia mo˝e byç silnie rozgrzana
i spowodowaç poparzenia.
UWAGA
Gdy nie dzia∏ajà spryskiwacze
przedniej szyby
D∏u˝sze przytrzymywanie dêwigni
prze∏àcznika w pozycji wychylonej
w kierunku kierownicy mo˝e doprowa-
dziç do uszkodzenia pompy p∏ynu
w uk∏adzie spryskiwaczy.
Gdy dysza spryskiwacza jest nie-
dro˝na
Nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Dyszy spryskiwacza nie wolno próbo-
waç udra˝niaç szpilkà ani podobnego
typu przedmiotem, poniewa˝ grozi to
jej uszkodzeniem.
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie nale˝y pozostawiaç
w∏àczonych wycieraczek d∏u˝ej, ni˝ to
jest konieczne.
Wycieraczka i spr yski-
wacz tylnej szyby
Wycieraczk´ i spryskiwacz tyl-
nej szyby w∏àcza si´, obracajàc
koƒcówkà dêwigni prze∏àcznika.
UWAGA
Gdy tylna szyba jest sucha
Nie nale˝y uruchamiaç wycieraczki, po-
niewa˝ mo˝e zarysowaç tylnà szyb´.
Dzia∏anie koƒcówki dêwigni
prze∏àcznika wycieraczki
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 329

4Jednoczesne uruchomienie
spryskiwacza i wycieraczki tylnej
szyby
Pociàgnàç dêwigni´ prze∏àcznika wycie-
raczki, aby uruchomiç wycieraczk´
i spryskiwacz tylnej szyby.
Wraz z uruchomieniem spryskiwacza
tylnej szyby automatycznie zostanie
uruchomiona wycieraczka, wykonujàc
kilka cykli roboczych.
W∏àczenie wycieraczki i spryskiwa-
cza tylnej szyby jest mo˝liwe, gdy
Przycisk rozruchu prze∏àczony jest
w stan ON.
Gdy nie dzia∏a spryskiwacz tylnej
szyby
Sprawdziç, czy dysza spryskiwacza nie
jest zatkana i czy zbiornik p∏ynu do
spryskiwacza nie jest pusty.
Funkcja zatrzymania wycieraczki
tylnej szyby powiàzana z otwiera-
niem drzwi baga˝nika
Je˝eli uruchomiona zostanie wycieracz-
ka tylnej szyby, gdy drzwi baga˝nika sà
otwar te, a samochód nie porusza si´,
dzia∏anie tylnej wycieraczki zostanie
wstrzymane, aby zapobiec pochlapaniu
p∏ynem ze spryskiwacza kogokolwiek,
kto znajduje si´ w pobli˝u samochodu.
Gdy drzwi baga˝nika zostanà zamkni´-
te, dzia∏anie wycieraczki zostanie wzno-
wione.*
*: Zmiany ustawieƒ mo˝na dokonaç
w autoryzowanej stacji obs∏ugi Toyoty
lub innym specjalistycznym warsztacie.Dzia∏anie wycieraczki tylnej szyby
powiàzane z cofaniem
Je˝eli dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu R i przednie
wycieraczki sà uruchomione, tylna wy-
cieraczka wykona jeden cykl roboczy.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych usta-
wieƒ (np. dzia∏anie wycieraczki tylnej
szyby powiàzane z cofaniem).
(Funkcje podlegajàce zmianie ustawieƒ:
S. 614)
3304-3. W∏àczanie i wy∏àczanie Êwiate∏ oraz wycieraczek szyb
UWAGA
Gdy zbiornik p∏ynu do spryskiwa-
cza jest pusty
Nie nale˝y uruchamiaç spryskiwacza
szyby na d∏u˝szy czas. Mo˝e to do-
prowadziç do uszkodzenia pompy
p∏ynu w uk∏adzie spryskiwaczy.
Gdy dysza spryskiwacza jest
niedro˝na
Nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Dyszy spryskiwacza nie wolno próbo-
waç udra˝niaç szpilkà ani podobnego
typu przedmiotem, poniewa˝ grozi to
jej uszkodzeniem.
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie nale˝y pozostawiaç
w∏àczonej wycieraczki d∏u˝ej, ni˝ to
jest konieczne.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 330

Przed przystàpieniem do uzupe∏-
niania paliwa
Przycisk rozruchu prze∏àczyç
w stan OFF i upewniç si´, ˝e
wszystkie drzwi oraz szyby sà
zamkni´te.
Potwierdziç w∏aÊciwy rodzaj
paliwa.
Rodzaj paliwa
S. 605
Otwór wlewowy zbiornika paliwa
dla benzyny bezo∏owiowej
W celu unikni´cia pomy∏ki podczas uzu-
pe∏niania paliwa w otworze wlewowym
zbiornika paliwa mieszczà si´ wy∏àcz-
nie specjalne króçce dystrybutorów
benzyny bezo∏owiowej.
Jazda
4-4. Uzupe∏nianie paliwa331
4
Otwieranie pokr ywy
wlewu paliwa
W celu otwarcia pokrywy wlewu
paliwa nale˝y wykonaç nast´pu-
jàce czynnoÊci:
Przed przystàpieniem do
uzupe∏niania paliwa
OSTRZE˚ENIE
Uzupe∏nianie paliwa
Podczas uzupe∏niania paliwa nale˝y
przestrzegaç poni˝szych Êrodków
ostro˝noÊci. Nieprzestrzeganie ich
mo˝e doprowadziç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Po wyjÊciu z samochodu, przed
odkr´ceniem korka wlewu paliwa,
nale˝y dotknàç nielakierowanej
powierzchni metalowej, aby roz∏ado-
waç zgromadzone ∏adunki elektro-
statyczne. Iskra powsta∏a na skutek
wy∏adowania elektrostatycznego
mo˝e spowodowaç zap∏on oparów
paliwa.
Korek wlewu paliwa nale˝y odkr´caç
powoli, trzymajàc za przeznaczone
do tego celu uchwyty. Luzowaniu kor-
ka mo˝e towarzyszyç odg∏os zasysa-
nia. Przed ca∏kowitym odkr´ceniem
korka nale˝y odczekaç, a˝ odg∏os ten
zaniknie. Przy wysokiej temperaturze
otoczenia paliwo mo˝e wytrysnàç
z otworu wlewowego, stwarzajàc za-
gro˝enie.
Nie wolno dopuszczaç, aby ktokol-
wiek zbli˝a∏ si´ do otwar tego wlewu
paliwa bez uprzedniego roz∏adowa-
nia zgromadzonych na ciele ∏adun-
ków elektrostatycznych.
Nie wdychaç oparów paliwa.
Zawierajà one potencjalnie szkodliwe
zwiàzki chemiczne.
Nie wolno paliç podczas uzupe∏niania
paliwa.
Mo˝e to spowodowaç zap∏on paliwa
i w konsekwencji po˝ar.
Nie wsiadaç do samochodu ani nie
dotykaç osób lub obiektów, które
mogà byç na∏adowane elektrosta-
tycznie.
Grozi to wy∏adowaniem elektrosta-
tycznym i spowodowaniem zap∏onu
paliwa.
Uzupe∏nianie paliwa
Podczas uzupe∏niania paliwa nale˝y
przestrzegaç poni˝szych Êrodków
ostro˝noÊci, aby zapobiec przelaniu
paliwa:
Nale˝y prawid∏owo i do oporu w∏o-
˝yç pistolet dystrybutora do otworu
wlewu paliwa.
Nale˝y zakoƒczyç nape∏nianie
zbiornika paliwa, gdy pistolet dys-
trybutora automatycznie kliknie
i wstrzyma uzupe∏nianie paliwa.
Nie nale˝y nalewaç paliwa a˝ do
jego przelania.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 331

1Nacisnàç przycisk, aby otworzyç
pokryw´ wlewu paliwa.
2Powoli odkr´ciç korek wlewu pali-
wa i zawiesiç go po wewn´trznej
stronie pokrywy wlewu paliwa.
Gdy nie mo˝na otworzyç pokrywy
wlewu paliwa
S. 582
Korek wlewu paliwa nale˝y dokr´ciç,
a˝ rozlegnie si´ odg∏os zapadki. Po
zwolnieniu nacisku korek wlewu pali-
wa cofnie si´ o niewielki kàt.
3324-4. Uzupe∏nianie paliwa
UWAGA
Uzupe∏nianie paliwa
Nale˝y uwa˝aç, aby podczas uzupe∏nia-
nia paliwa nie dosz∏o do jego rozlania.
Grozi to uszkodzeniem samochodu, np.
mo˝e spowodowaç nieprawid∏owà pra-
c´ uk∏adu kontroli emisji spalin, a tak˝e
uszkodzeniem elementów uk∏adu zasi-
lania lub powierzchni lakierowych.
Otwieranie pokrywy wlewu
paliwa
Zamykanie wlewu paliwa
OSTRZE˚ENIE
Wymiana korka wlewu paliwa
Nale˝y u˝ywaç wy∏àcznie oryginalne-
go korka wlewu paliwa marki Toyota,
przeznaczonego do tego samochodu.
Niezastosowanie si´ do tego wymogu
mo˝e doprowadziç do po˝aru lub
innych zagro˝eƒ, w wyniku których
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 332

*: W niektórych wersjach
Uk∏ad wczesnego reagowania
w razie ryzyka zderzenia (PCS)
S. 344
Uk∏ad wspomagania trzymania
toru jazdy (LTA) (w niektórych
wersjach)
S. 352
Automatyczne w∏àczanie i wy-
∏àczanie Êwiate∏ drogowych
(AHB)
S. 322
Uk∏ad rozpoznawania znaków
drogowych (RSA) (w niektó-
rych wersjach)
S. 361
Uk∏ad aktywnej kontroli pr´d-
koÊci jazdy w pe∏nym zakresie
S. 365Informacje warunkujàce uruchomie-
nie uk∏adów wspomagajàcych kie-
rowc´ podczas jazdy sà wykrywane
przez dwa typy czujników, umiesz-
czonych za os∏onà ch∏odnicy i za
przednià szybà.
Czujnik radarowy
Przednia kamera
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu333
4
Toyota Safety Sense*
Toyota Safety Sense sk∏ada si´
z nast´pujàcych uk∏adów
wspomagania prowadzenia
samochodu oraz wp∏ywa na
odczuwanie bezpieczeƒstwa
i komfortu jazdy:
Uk∏ady wspomagajàce
kierowc´ podczas jazdy
OSTRZE˚ENIE
Toyota Safety Sense
Dzia∏anie uk∏adów bezpieczeƒstwa
czynnego Toyota Safety Sense opiera
si´ na za∏o˝eniu, ˝e kierowca b´dzie
prowadzi∏ samochód w bezpieczny
sposób. Majà za zadanie zredukowaç
si∏´ uderzenia wywieranà na pasa˝e-
rów i samochód w przypadku kolizji
oraz wspomagaç kierowc´ podczas
jazdy.
Poniewa˝ dok∏adnoÊç i kontrolowanie
dzia∏ania poszczególnych uk∏adów,
które zapewnia system, sà w pewnym
stopniu ograniczone, nie nale˝y nad-
miernie polegaç na ich dzia∏aniu.
Dlatego to kierowca samochodu jest
zawsze w pe∏ni odpowiedzialny za
rozpoznanie sytuacji wokó∏ samocho-
du oraz za bezpieczeƒstwo jazdy.
Czujniki
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 333

3344-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
OSTRZE˚ENIE
W celu unikni´cia ryzyka uszko-
dzenia czujnika radarowego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Niezastosowanie si´ do nich stwarza
ryzyko nieprawid∏owego dzia∏ania
czujnika radarowego, co mo˝e dopro-
wadziç do wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Utrzymywaç czujnik radarowy i jego
os∏on´ w nieustannej czystoÊci.
Czujnik radarowy
Os∏ona czujnika radarowego
Je˝eli przód czujnika radarowego oraz
przednia lub tylna strona jego os∏ony
sà brudne lub pokryte kroplami wody,
Êniegiem itp., nale˝y je oczyÊciç.
Czujnik radarowy oraz jego os∏on´
nale˝y oczyÊciç mi´kkà Êciereczkà
tak, aby nie doprowadziç do ich pory-
sowania lub uszkodzenia.
Nie umieszczaç ˝adnych akcesoriów,
naklejaç naklejek (w tym naklejek
przezroczystych) lub innych przed-
miotów do czujnika radarowego oraz
jego os∏onylub w ich pobli˝u.
Nie nara˝aç czujnika radarowego
lub obszaru wokó∏ niego na silne
uderzenia.
Je˝eli czujnik radarowy, os∏ona
ch∏odnicy lub przedni zderzak zosta-
nà uderzone, nale˝y zleciç spraw-
dzenie samochodu autoryzowanej
stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
B
A
Nie rozmontowywaç czujnika rada-
rowego.
Nie dokonywaç przeróbek ani nie
lakierowaç czujnika radarowego
oraz jego os∏ony.
W nast´pujàcych sytuacjach czujnik
radarowy musi zostaç ponownie
skalibrowany. W tym celu nale˝y
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub ze specja-
listycznym warsztatem.
• Je˝eli czujnik radarowy lub jego
os∏ona zosta∏y usuni´te i ponownie
zamontowane lub wymienione.
• Je˝eli przedni zderzak zosta∏ wymie-
niony.
W celu unikni´cia ryzyka uszko-
dzenia przedniej kamery
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Niezastosowanie si´ do nich stwarza
ryzyko nieprawid∏owego dzia∏ania
przedniej kamery, co mo˝e doprowa-
dziç do wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nale˝y stale utrzymywaç przednià
szyb´ samochodu w czystoÊci.
• Je˝eli przednia szyba jest brudna,
zat∏uszczona lub pokryta kroplami
wody, Êniegiem itp., nale˝y jà wy-
czyÊciç.
• Je˝eli na przednià szyb´ zostanie
na∏o˝ony Êrodek do powlekania
szyb, nadal b´dzie konieczne u˝ywa-
nie wycieraczek, aby usunàç krople
wody itp. z powierzchni przedniej
szyby w okolicy przedniej kamery.
• Je˝eli wewn´trzna strona przedniej
szyby, gdzie zainstalowana jest
przednia kamera, jest brudna, nale-
˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 334

Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu335
4 Nie dopuszczaç do zalania przed-
niej kamery.
Nie dopuszczaç, aby ostre Êwiat∏o
pada∏o wprost na przednià kamer´.
Nie dopuszczaç do uszkodzenia
bàdê zabrudzenia obiektywu przed-
niej kamery.
Podczas mycia wewn´trznej po-
wierzchni przedniej szyby nie wolno
dopuÊciç do zabrudzenia obiektywu
przedniej kamery Êrodkiem czysz-
czàcym. Ponadto nie wolno dotykaç
obiektywu przedniej kamery.
Je˝eli obiektyw przedniej kamery jest
zabrudzony lub uszkodzony, nale˝y
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Nie nara˝aç przedniej kamery na
mocne uderzenia.
Nie zmieniaç pozycji lub kierunku
przedniej kamery ani nie demonto-
waç jej.
Nie rozmontowywaç przedniej ka-
mery.
Nie modyfikowaç ˝adnych elemen-
tów samochodu w pobli˝u przedniej
kamery (wewn´trznego lusterka
wstecznego itp.) lub w podsufitce.
Nie umieszczaç ˝adnych akceso-
riów, które mogà utrudniaç obserwa-
cj´ pokrywy silnika, os∏ony ch∏odnicy
lub przedniego zderzaka. W celu
uzyskania szczegó∏owych informacji
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub in-
nym specjalistycznym warsztatem.
Je˝eli deska surfingowa lub inne
d∏ugie obiekty majà byç zamonto-
wane na dachu, nale˝y upewniç si´,
˝e nie b´dà one zas∏aniaç przedniej
kamery.
Nie modyfikowaç Êwiate∏ g∏ównych
lub innych Êwiate∏.
OSTRZE˚ENIE
Nie wolno mocowaç ani przyklejaç
˝adnych przedmiotów, takich jak np.
naklejki, naklejki przezroczyste itp.,
do zewn´trznej powierzchni przed-
niej szyby przed przednià kamerà
(obszar zacieniony na ilustracji).
Od górnej kraw´dzi przedniej szy-
by do oko∏o 1 cm poni˝ej przedniej
kamery
Oko∏o 20 cm (oko∏o 10 cm w pra-
wo i w lewo od Êrodka przedniej
kamery)
Je˝eli cz´Êç szyby przed przednià
kamerà zaparuje lub pojawià si´
krople wody bàdê lód, nale˝y wyko-
rzystaç funkcj´ usuwania zaparowa-
nia przedniej szyby, aby je usunàç.
(
S. 443)
Je˝eli krople wody nie mogà byç
prawid∏owo usuni´te przez wycie-
raczki z powierzchni przedniej szy-
by w pobli˝u przedniej kamery, na-
le˝y wymieniç pióra wycieraczek lub
wycieraczki.
Nie naklejaç na przednià szyb´ foli
przyciemniajàcej.
Przednià szyb´ nale˝y wymieniç, je-
˝eli jest uszkodzona lub porysowana.
Po wymianie przedniej szyby, przed-
nia kamera musi zostaç ponownie
skalibrowana. W tym celu nale˝y
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub ze specja-
listycznym warsztatem.
B
A
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 335

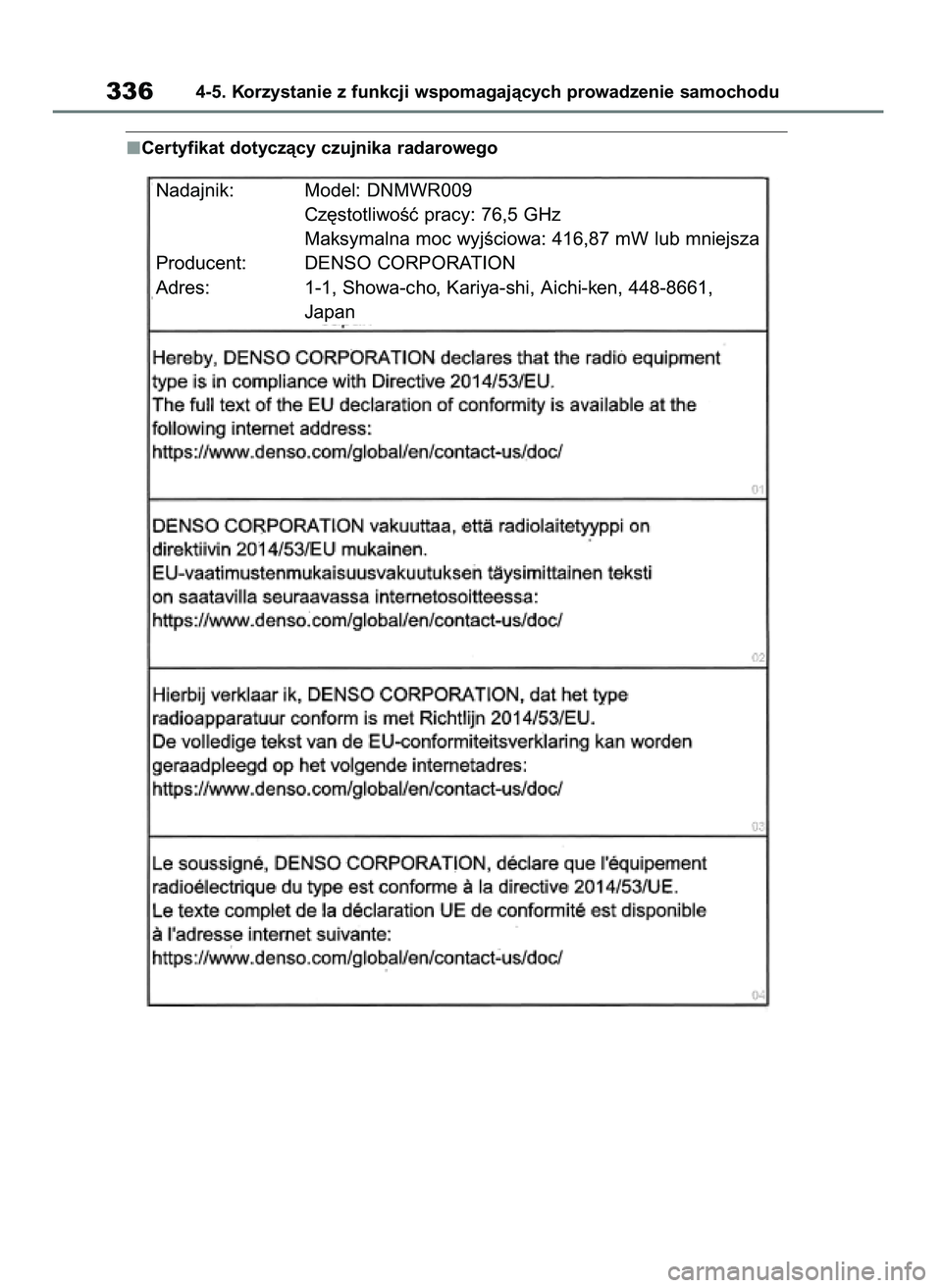

Certyfikat dotyczàcy czujnika radarowego
3364-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Nadajnik: Model: DNMWR009
Cz´stotliwoÊç pracy: 76,5 GHz
Maksymalna moc wyjÊciowa: 416,87 mW lub mniejsza
Producent: DENSO CORPORATION
Adres: 1-1, Showa-cho, Kariya-shi, Aichi-ken, 448-8661,
Japan
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 336
