2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

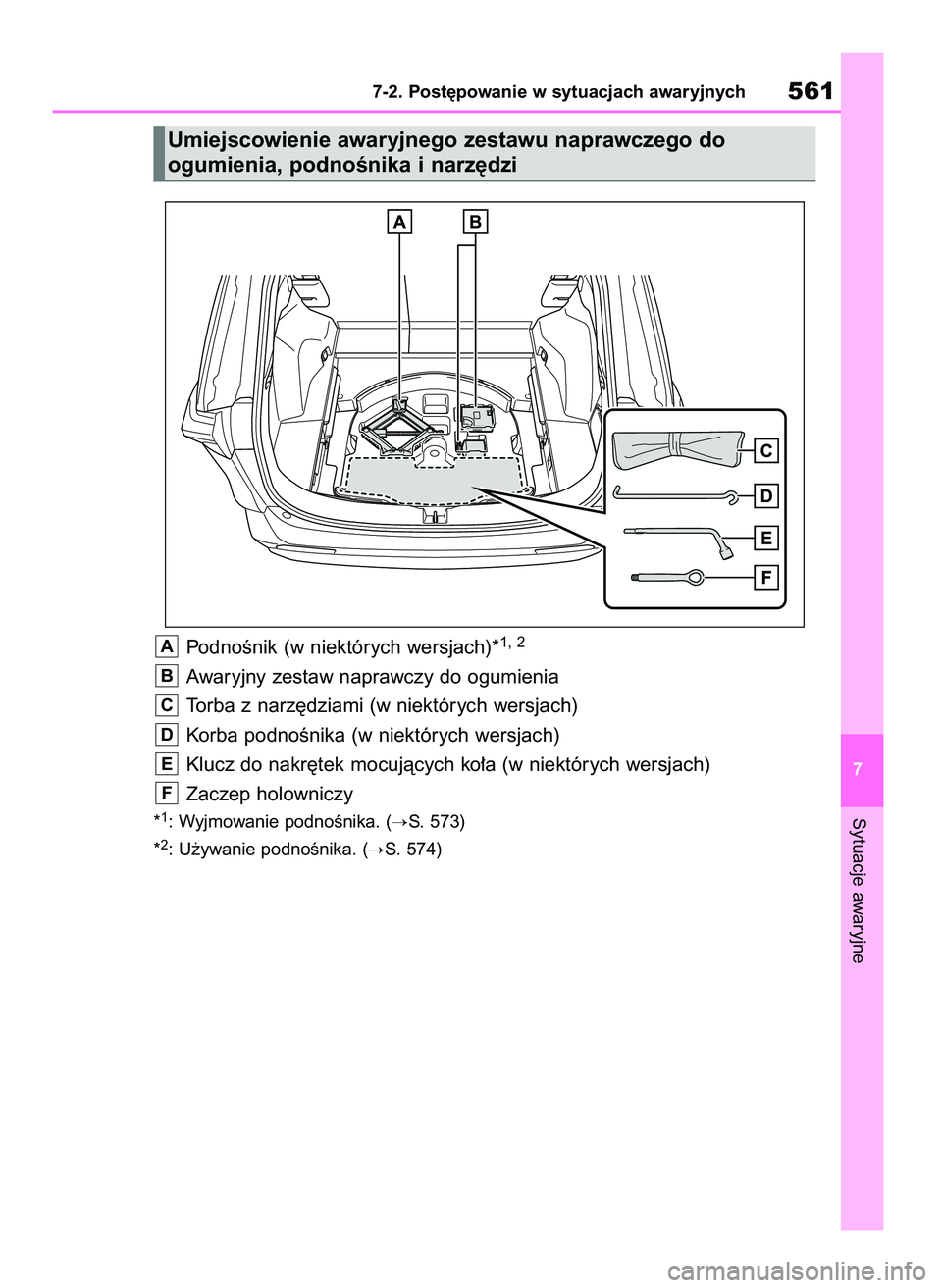

PodnoÊnik (w niektórych wersjach)*1, 2
Awaryjny zestaw naprawczy do ogumienia
Torba z narz´dziami (w niektórych wersjach)
Korba podnoÊnika (w niektórych wersjach)
Klucz do nakr´tek mocujàcych ko∏a (w niektórych wersjach)
Zaczep holowniczy
*1: Wyjmowanie podnoÊnika. (S. 573)
*
2: U˝ywanie podnoÊnika. (S. 574)
F
E
D
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych561
7
Umiejscowienie awaryjnego zestawu naprawczego do
ogumienia, podnoÊnika i narz´dzi
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 561

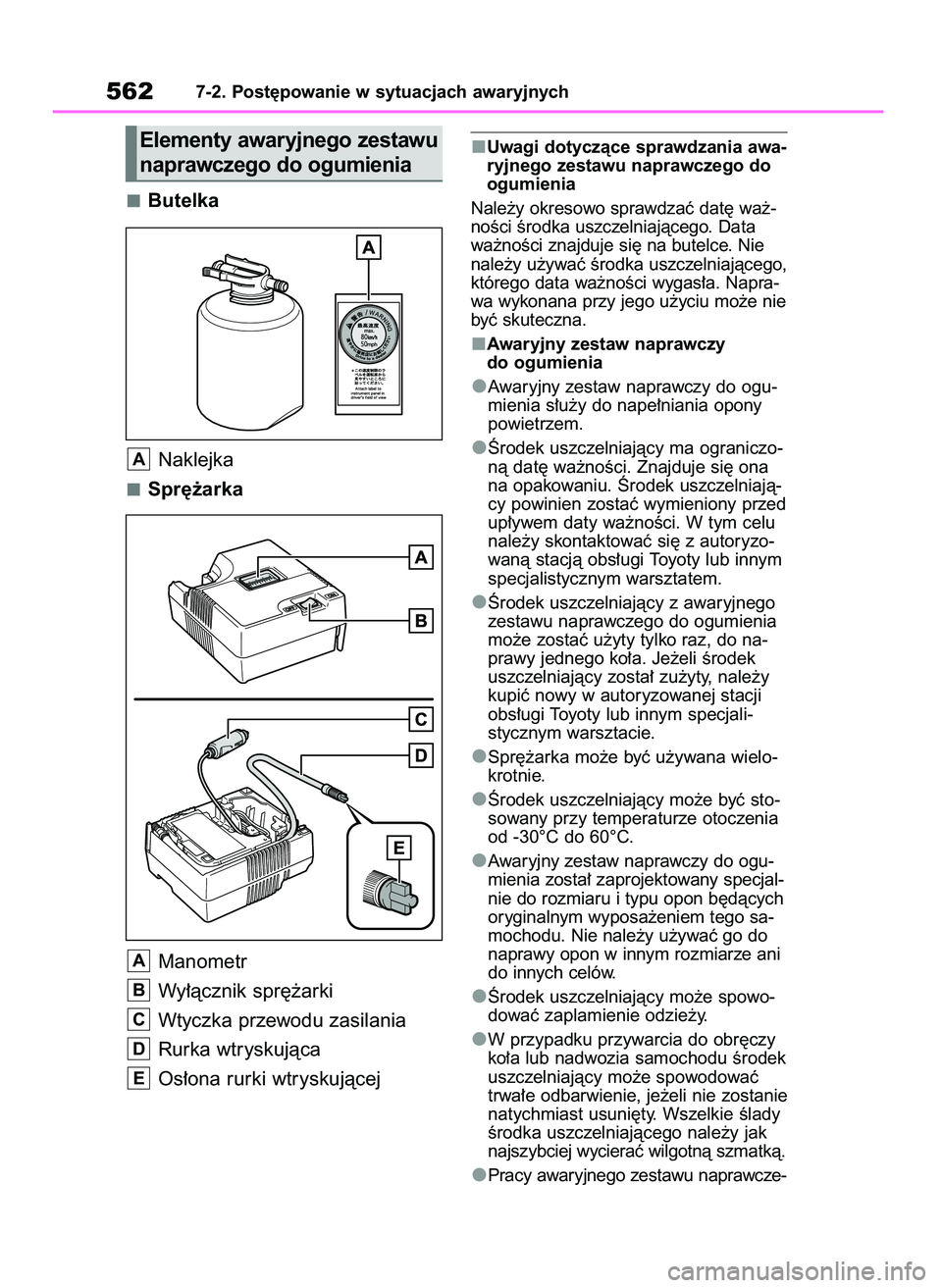

Butelka
Naklejka
Spr´˝arka
Manometr
Wy∏àcznik spr´˝arki
Wtyczka przewodu zasilania
Rurka wtryskujàca
Os∏ona rurki wtryskujàcej
Uwagi dotyczàce sprawdzania awa-
ryjnego zestawu naprawczego do
ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝-
noÊci Êrodka uszczelniajàcego. Data
wa˝noÊci znajduje si´ na butelce. Nie
nale˝y u˝ywaç Êrodka uszczelniajàcego,
którego data wa˝noÊci wygas∏a. Napra-
wa wykonana przy jego u˝yciu mo˝e nie
byç skuteczna.
Awaryjny zestaw naprawczy
do ogumienia
Awaryjny zestaw naprawczy do ogu-
mienia s∏u˝y do nape∏niania opony
powietrzem.
Ârodek uszczelniajàcy ma ograniczo-
nà dat´ wa˝noÊci. Znajduje si´ ona
na opakowaniu. Ârodek uszczelniajà-
cy powinien zostaç wymieniony przed
up∏ywem daty wa˝noÊci. W tym celu
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Ârodek uszczelniajàcy z awaryjnego
zestawu naprawczego do ogumienia
mo˝e zostaç u˝yty tylko raz, do na-
prawy jednego ko∏a. Je˝eli Êrodek
uszczelniajàcy zosta∏ zu˝yty, nale˝y
kupiç nowy w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjali-
stycznym warsztacie.
Spr´˝arka mo˝e byç u˝ywana wielo-
krotnie.
Ârodek uszczelniajàcy mo˝e byç sto-
sowany przy temperaturze otoczenia
od -30°C do 60°C.
Awaryjny zestaw naprawczy do ogu-
mienia zosta∏ zaprojektowany specjal-
nie do rozmiaru i typu opon b´dàcych
oryginalnym wyposa˝eniem tego sa-
mochodu. Nie nale˝y u˝ywaç go do
naprawy opon w innym rozmiarze ani
do innych celów.
Ârodek uszczelniajàcy mo˝e spowo-
dowaç zaplamienie odzie˝y.
W przypadku przywarcia do obr´czy
ko∏a lub nadwozia samochodu Êrodek
uszczelniajàcy mo˝e spowodowaç
trwa∏e odbarwienie, je˝eli nie zostanie
natychmiast usuni´ty. Wszelkie Êlady
Êrodka uszczelniajàcego nale˝y jak
najszybciej wycieraç wilgotnà szmatkà.
Pracy awaryjnego zestawu naprawcze-
E
D
C
B
A
A
5627-2. Post´powanie w sytuacjach awaryjnych
Elementy awaryjnego zestawu
naprawczego do ogumienia
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 562

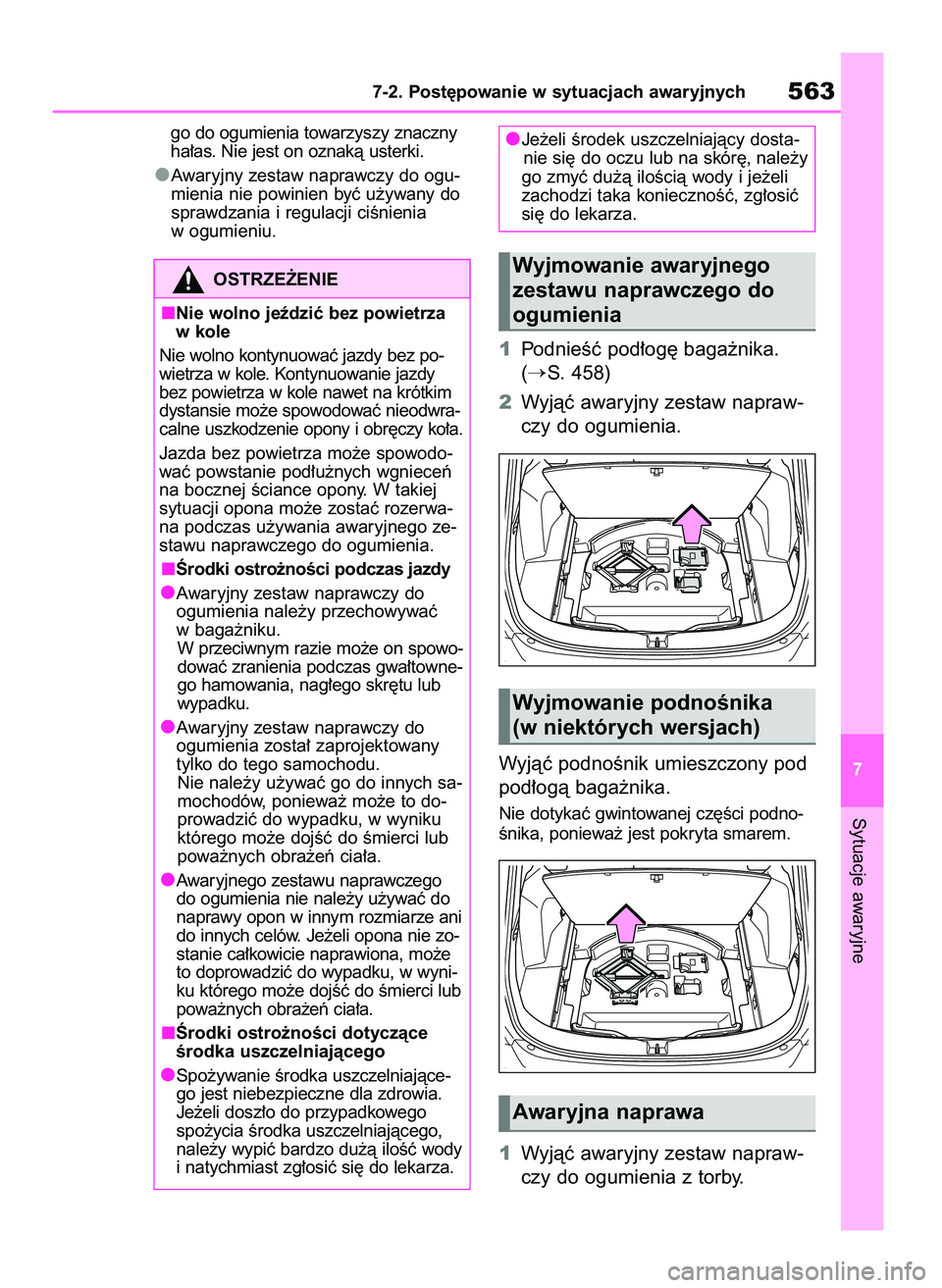

go do ogumienia towarzyszy znaczny
ha∏as. Nie jest on oznakà usterki.
Awaryjny zestaw naprawczy do ogu-
mienia nie powinien byç u˝ywany do
sprawdzania i regulacji ciÊnienia
w ogumieniu.
1PodnieÊç pod∏og´ baga˝nika.
(
S. 458)
2Wyjàç awaryjny zestaw napraw-
czy do ogumienia.
Wyjàç podnoÊnik umieszczony pod
pod∏ogà baga˝nika.
Nie dotykaç gwintowanej cz´Êci podno-
Ênika, poniewa˝ jest pokryta smarem.
1Wyjàç awaryjny zestaw napraw-
czy do ogumienia z torby.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych563
7
OSTRZE˚ENIE
Nie wolno jeêdziç bez powietrza
w kole
Nie wolno kontynuowaç jazdy bez po-
wietrza w kole. Kontynuowanie jazdy
bez powietrza w kole nawet na krótkim
dystansie mo˝e spowodowaç nieodwra-
calne uszkodzenie opony i obr´czy ko∏a.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e zostaç rozerwa-
na podczas u˝ywania awaryjnego ze-
stawu naprawczego do ogumienia.
Ârodki ostro˝noÊci podczas jazdy
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku.
W przeciwnym razie mo˝e on spowo-
dowaç zranienia podczas gwa∏towne-
go hamowania, nag∏ego skr´tu lub
wypadku.
Awaryjny zestaw naprawczy do
ogumienia zosta∏ zaprojektowany
tylko do tego samochodu.
Nie nale˝y u˝ywaç go do innych sa-
mochodów, poniewa˝ mo˝e to do-
prowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Awaryjnego zestawu naprawczego
do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze ani
do innych celów. Je˝eli opona nie zo-
stanie ca∏kowicie naprawiona, mo˝e
to doprowadziç do wypadku, w wyni-
ku którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci dotyczàce
Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàce-
go jest niebezpieczne dla zdrowia.
Je˝eli dosz∏o do przypadkowego
spo˝ycia Êrodka uszczelniajàcego,
nale˝y wypiç bardzo du˝à iloÊç wody
i natychmiast zg∏osiç si´ do lekarza.Wyjmowanie awaryjnego
zestawu naprawczego do
ogumienia
Wyjmowanie podnoÊnika
(w niektórych wersjach)
Awaryjna naprawa
Je˝eli Êrodek uszczelniajàcy dosta-
nie si´ do oczu lub na skór´, nale˝y
go zmyç du˝à iloÊcià wody i je˝eli
zachodzi taka koniecznoÊç, zg∏osiç
si´ do lekarza.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 563

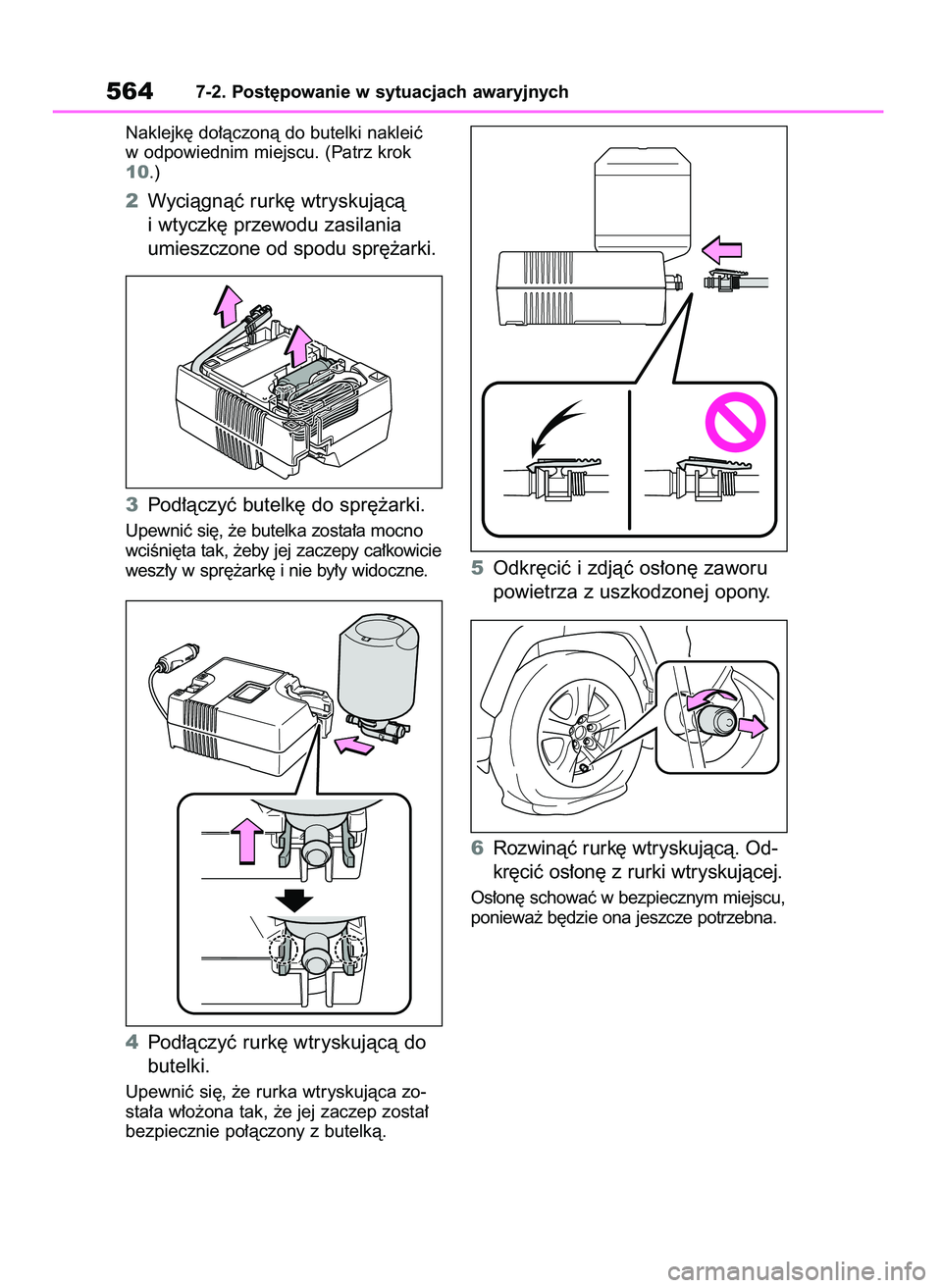

Naklejk´ do∏àczonà do butelki nakleiç
w odpowiednim miejscu. (Patrz krok
10.)
2Wyciàgnàç rurk´ wtryskujàcà
i wtyczk´ przewodu zasilania
umieszczone od spodu spr´˝arki.
3Pod∏àczyç butelk´ do spr´˝arki.
Upewniç si´, ˝e butelka zosta∏a mocno
wciÊni´ta tak, ˝eby jej zaczepy ca∏kowicie
wesz∏y w spr´˝ark´ i nie by∏y widoczne.
4Pod∏àczyç rurk´ wtryskujàcà do
butelki.
Upewniç si´, ˝e rurka wtryskujàca zo-
sta∏a w∏o˝ona tak, ˝e jej zaczep zosta∏
bezpiecznie po∏àczony z butelkà.
5Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
6Rozwinàç rurk´ wtryskujàcà. Od-
kr´ciç os∏on´ z rurki wtryskujàcej.
Os∏on´ schowaç w bezpiecznym miejscu,
poniewa˝ b´dzie ona jeszcze potrzebna.
5647-2. Post´powanie w sytuacjach awaryjnych
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 564

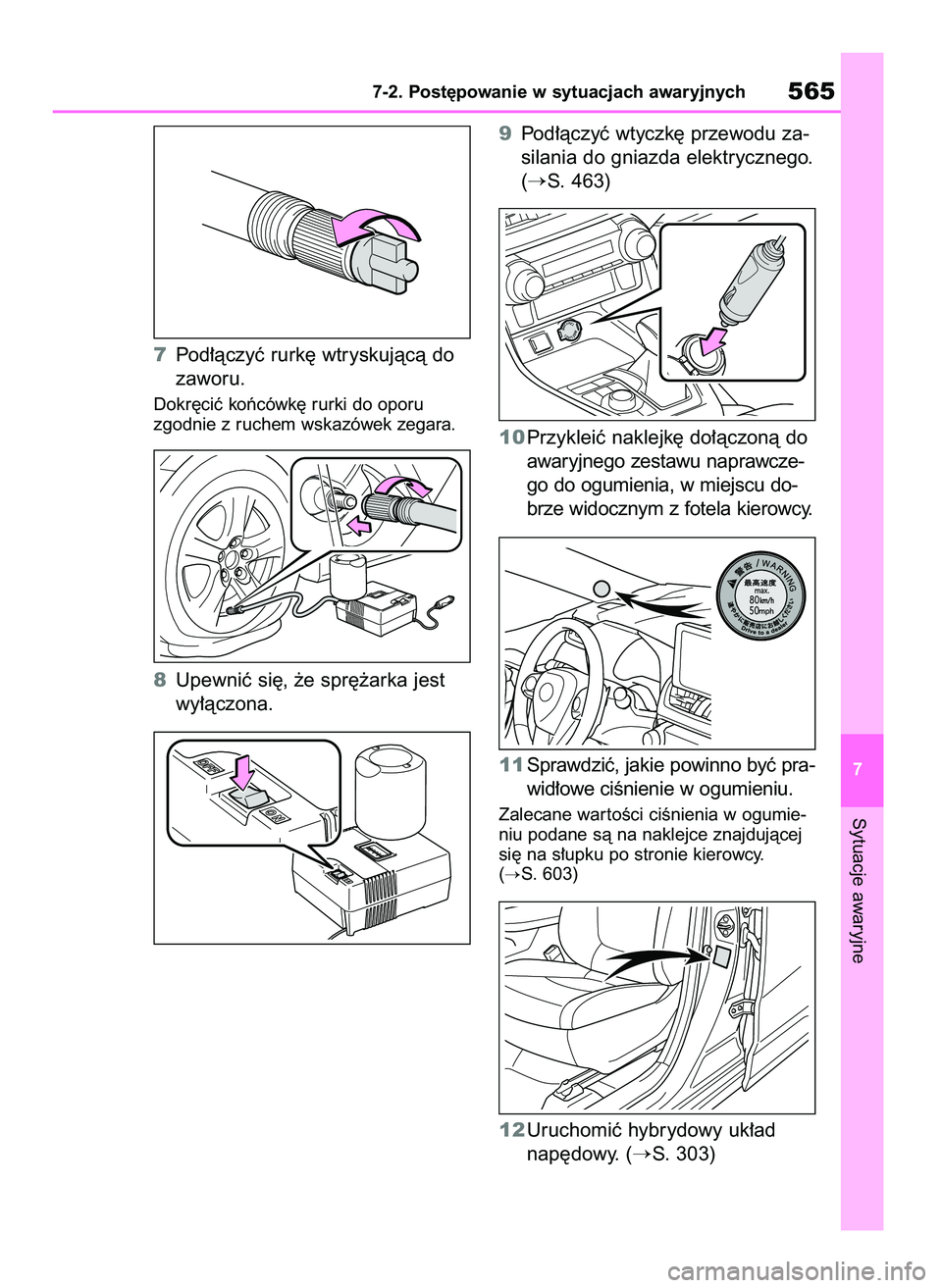

7Pod∏àczyç rurk´ wtryskujàcà do
zaworu.
Dokr´ciç koƒcówk´ rurki do oporu
zgodnie z ruchem wskazówek zegara.
8Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.9Pod∏àczyç wtyczk´ przewodu za-
silania do gniazda elektrycznego.
(
S. 463)
10Przykleiç naklejk´ do∏àczonà do
awaryjnego zestawu naprawcze-
go do ogumienia, w miejscu do-
brze widocznym z fotela kierowcy.
11Sprawdziç, jakie powinno byç pra-
wid∏owe ciÊnienie w ogumieniu.
Zalecane war toÊci ciÊnienia w ogumie-
niu podane sà na naklejce znajdujàcej
si´ na s∏upku po stronie kierowcy.
(
S. 603)
12Uruchomiç hybrydowy uk∏ad
nap´dowy. (
S. 303)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych565
7
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 565

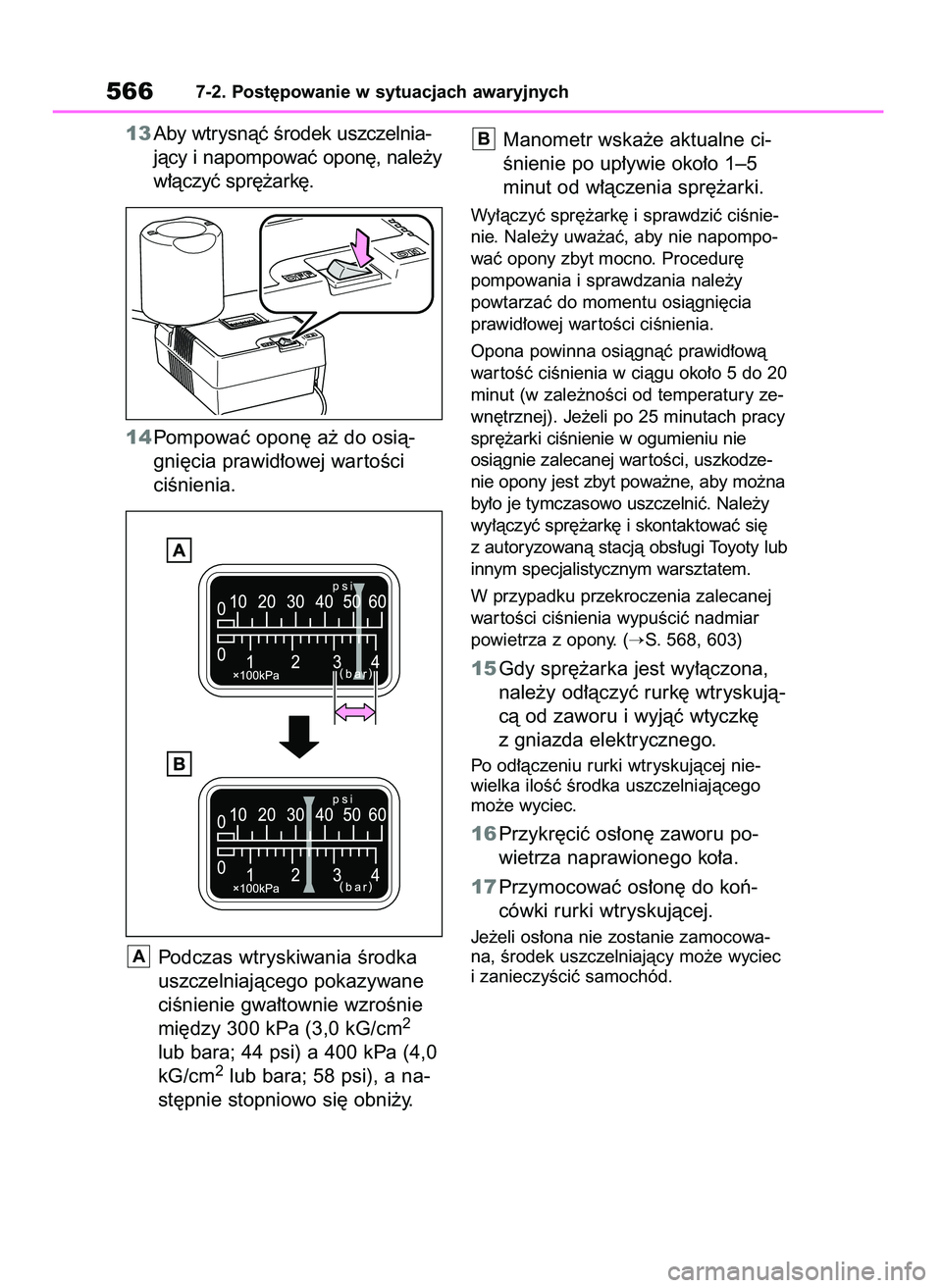

13Aby wtrysnàç Êrodek uszczelnia-
jàcy i napompowaç opon´, nale˝y
w∏àczyç spr´˝ark´.
14Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie
mi´dzy 300 kPa (3,0 kG/cm
2
lub bara; 44 psi) a 400 kPa (4,0
kG/cm2lub bara; 58 psi), a na-
st´pnie stopniowo si´ obni˝y.Manometr wska˝e aktualne ci-
Ênienie po up∏ywie oko∏o 1–5
minut od w∏àczenia spr´˝arki.
Wy∏àczyç spr´˝ark´ i sprawdziç ciÊnie-
nie. Nale˝y uwa˝aç, aby nie napompo-
waç opony zbyt mocno. Procedur´
pompowania i sprawdzania nale˝y
powtarzaç do momentu osiàgni´cia
prawid∏owej war toÊci ciÊnienia.
Opona powinna osiàgnàç prawid∏owà
war toÊç ciÊnienia w ciàgu oko∏o 5 do 20
minut (w zale˝noÊci od temperatury ze-
wn´trznej). Je˝eli po 25 minutach pracy
spr´˝arki ciÊnienie w ogumieniu nie
osiàgnie zalecanej war toÊci, uszkodze-
nie opony jest zbyt powa˝ne, aby mo˝na
by∏o je tymczasowo uszczelniç. Nale˝y
wy∏àczyç spr´˝ark´ i skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
W przypadku przekroczenia zalecanej
war toÊci ciÊnienia wypuÊciç nadmiar
powietrza z opony. (
S. 568, 603)
15Gdy spr´˝arka jest wy∏àczona,
nale˝y od∏àczyç rurk´ wtryskujà-
cà od zaworu i wyjàç wtyczk´
z gniazda elektrycznego.
Po od∏àczeniu rurki wtryskujàcej nie-
wielka iloÊç Êrodka uszczelniajàcego
mo˝e wyciec.
16Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
17Przymocowaç os∏on´ do koƒ-
cówki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
B
A
5667-2. Post´powanie w sytuacjach awaryjnych
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 566

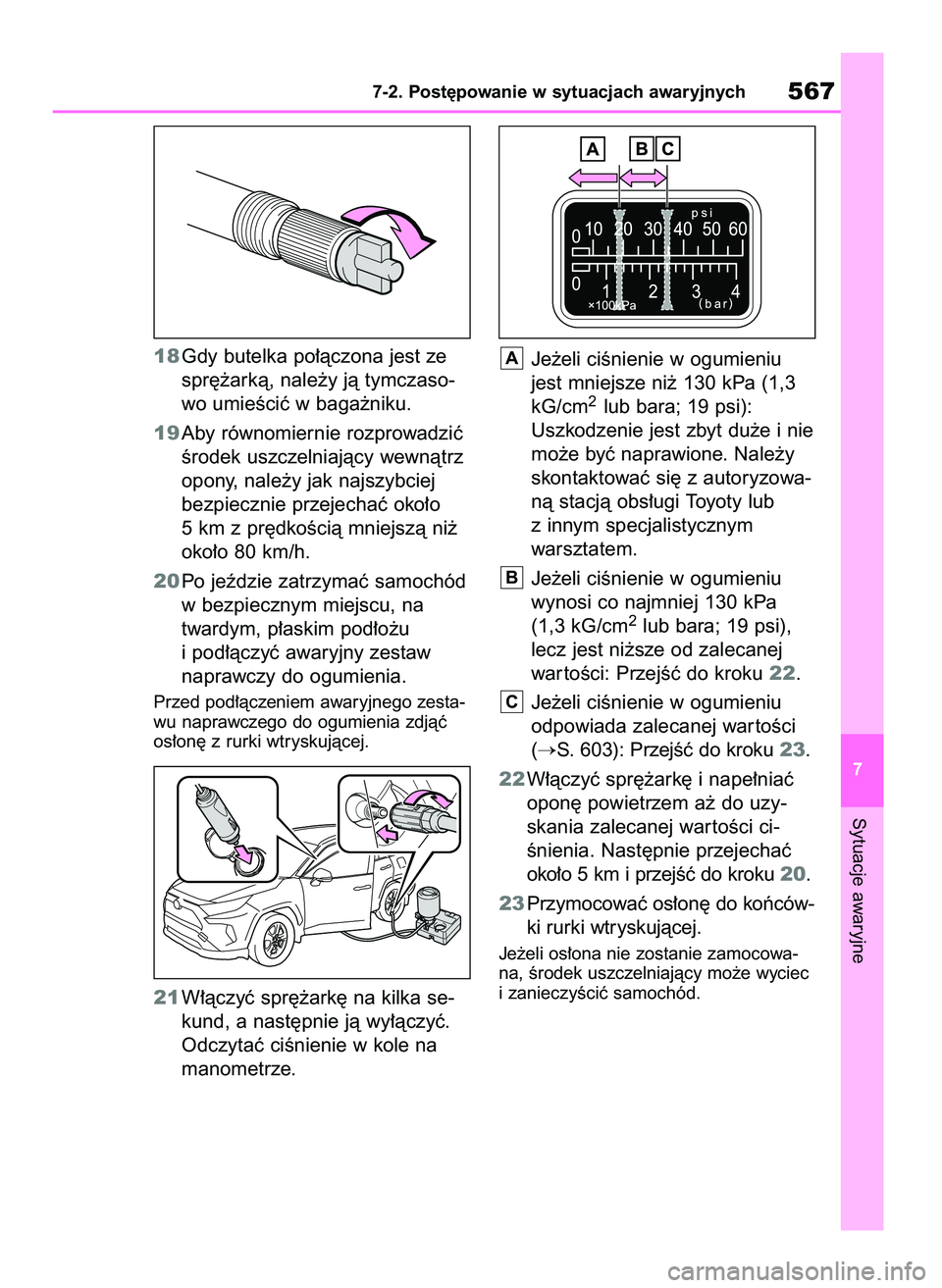

18Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà tymczaso-
wo umieÊciç w baga˝niku.
19Aby równomiernie rozprowadziç
Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej
bezpiecznie przejechaç oko∏o
5 km z pr´dkoÊcià mniejszà ni˝
oko∏o 80 km/h.
20Po jeêdzie zatrzymaç samochód
w bezpiecznym miejscu, na
twardym,p∏askim pod∏o˝u
i pod∏àczyç awaryjny zestaw
naprawczy do ogumienia.
Przed pod∏àczeniem awaryjnego zesta-
wu naprawczego do ogumienia zdjàç
os∏on´ z rurki wtryskujàcej.
21W∏àczyç spr´˝ark´ na kilka se-
kund, a nast´pnie jà wy∏àczyç.
Odczytaç ciÊnienie w kole na
manometrze.Je˝eli ciÊnienie w ogumieniu
jest mniejsze ni˝ 130 kPa (1,3
kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e i nie
mo˝e byç naprawione. Nale˝y
skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub
z innym specjalistycznym
warsztatem.
Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 22.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 603): PrzejÊç do kroku 23.
22W∏àczyç spr´˝ark´ i nape∏niaç
opon´ powietrzem a˝ do uzy-
skania zalecanej war toÊci ci-
Ênienia. Nast´pnie przejechaç
oko∏o 5 km i przejÊç do kroku 20.
23Przymocowaç os∏on´ do koƒców-
ki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych567
7
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 567

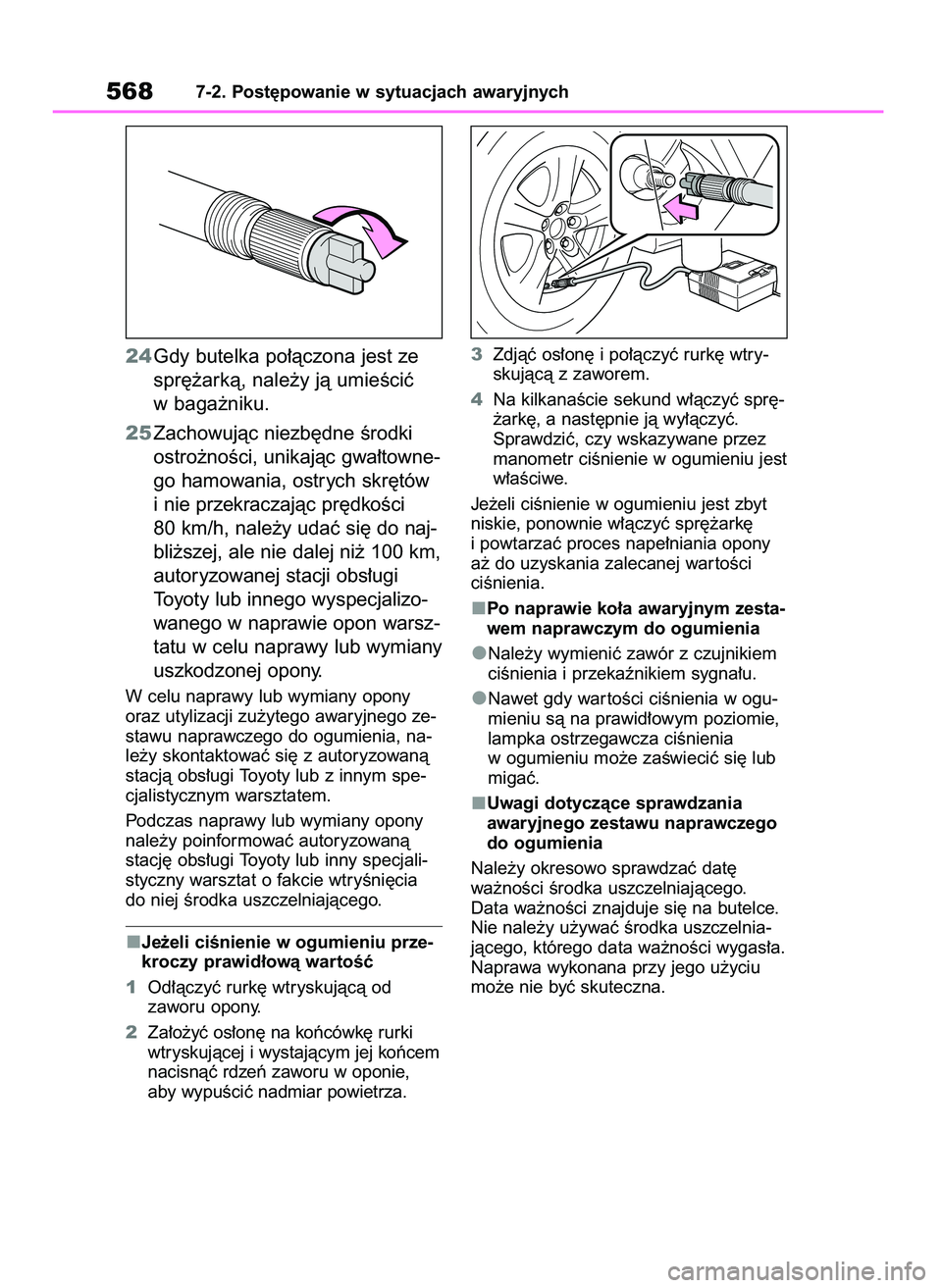

24Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà umieÊciç
w baga˝niku.
25Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏towne-
go hamowania, ostrych skr´tów
i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ do naj-
bli˝szej, ale nie dalej ni˝ 100 km,
autoryzowanej stacji obs∏ugi
Toyoty lub innego wyspecjalizo-
wanego w naprawie opon warsz-
tatu w celu naprawy lub wymiany
uszkodzonej opony.
W celu naprawy lub wymiany opony
oraz utylizacji zu˝ytego awaryjnego ze-
stawu naprawczego do ogumienia, na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub z innym spe-
cjalistycznym warsztatem.
Podczas naprawy lub wymiany opony
nale˝y poinformowaç autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjali-
styczny warsztat o fakcie wtryÊni´cia
do niej Êrodka uszczelniajàcego.
Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Od∏àczyç rurk´ wtryskujàcà od
zaworu opony.
2Za∏o˝yç os∏on´ na koƒcówk´ rurki
wtryskujàcej i wystajàcym jej koƒcem
nacisnàç rdzeƒ zaworu w oponie,
aby wypuÊciç nadmiar powietrza.3Zdjàç os∏on´ i po∏àczyç rurk´ wtry-
skujàcà z zaworem.
4Na kilkanaÊcie sekund w∏àczyç spr´-
˝ark´, a nast´pnie jà wy∏àczyç.
Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe.
Je˝eli ciÊnienie w ogumieniu jest zbyt
niskie, ponownie w∏àczyç spr´˝ark´
i powtarzaç proces nape∏niania opony
a˝ do uzyskania zalecanej war toÊci
ciÊnienia.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia
w ogumieniu mo˝e zaÊwieciç si´ lub
migaç.
Uwagi dotyczàce sprawdzania
awaryjnego zestawu naprawczego
do ogumienia
Nale˝y okresowo sprawdzaç dat´
wa˝noÊci Êrodka uszczelniajàcego.
Data wa˝noÊci znajduje si´ na butelce.
Nie nale˝y u˝ywaç Êrodka uszczelnia-
jàcego, którego data wa˝noÊci wygas∏a.
Naprawa wykonana przy jego u˝yciu
mo˝e nie byç skuteczna.
5687-2. Post´powanie w sytuacjach awaryjnych
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 568
