2019 TOYOTA RAV4 Klima

Dla
bezpieczeƒstwa
i ochrony
IndeksTego fragmentu nie mo˝na pominàç
(G∏ówne zagadnienia: Fotelik dzieci´cy, zabezpieczenie
przed kradzie˝à)
Informacje doty-
czàce samochodu
i lampki kontrolneOdczytywanie informacji dotyczàcych jazdy
(G∏ówne zagadnienia: Wskaêniki i liczniki, wyÊwietlacz
wielofunkcyjny)
Przed
rozpocz´ciem
jazdyOtwieranie i zamykanie drzwi oraz szyb, ustawienia
i regulacje wykonywane przed rozpocz´ciem jazdy
(G∏ówne zagadnienia: Kluczyki, drzwi, fotele, elektryczne sterowanie szyb)
Jazda
Instrukcje i wskazówki dotyczàce prowadzenia samochodu
(G∏ówne zagadnienia: Uruchamianie hybrydowego uk∏adu
nap´dowego, uzupe∏nianie paliwa)
Elementy
wyposa˝enia
wn´trzaObs∏uga elementów wyposa˝enia wn´trza
(G∏ówne zagadnienia: Uk∏ad klimatyzacji, schowki)
Sytuacje
awaryjneCo zrobiç w razie wystàpienia niesprawnoÊci lub
w sytuacji awaryjnej
(G∏ówne zagadnienia: Roz∏adowanie akumulatora 12-woltowego, przebita opona)
Dane techniczne
samochoduDane techniczne samochodu, funkcje podlegajàce
zmianie ustawieƒ
(G∏ówne zagadnienia: Paliwo, olej, ciÊnienie w ogumieniu)
Indeks
obrazkowyWyszukiwanie za pomocà ilustracji
Wyszukiwanie na podstawie objawów
1
2
3
4
5
Obs∏uga
techniczna
i konserwacjaZasady dba∏oÊci o samochód i czynnoÊci obs∏ugi
technicznej
(G∏ówne zagadnienia: Wn´trze i nadwozie, ˝arówki)
6
7
8
Wyszukiwanie alfabetyczne
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 1

U˝ytkowanie samochodu
w warunkach zimowych .......434
Ârodki ostro˝noÊci dotyczàce
eksploatacji samochodu
u˝ytkowego ..........................437
5-1. U˝ywanie klimatyzacji oraz
usuwanie zaparowania szyb
Automatycznie sterowany uk∏ad
klimatyzacji...........................442
Podgrzewanie kierownicy,
podgrzewanie foteli, wentylowanie
foteli......................................448
5-2. U˝ywanie oÊwietlenia
pomocniczego
Wykaz lampek oÊwietlenia
pomocniczego ......................451
5-3. U˝ywanie schowków
Wykaz schowków ...................454
Wyposa˝enie baga˝nika ........458
5-4. U˝ywanie pozosta∏ych
elementów wyposa˝enia
Pozosta∏e elementy wyposa˝enia
.............................................463
Zawieszenie i podwozie .........472
6-1. Dba∏oÊç o samochód
Mycie i konserwacja nadwozia
.............................................474
Czyszczenie i konserwacja
wn´trza ................................477
6-2. Obs∏uga techniczna
Wymagania dotyczàce obs∏ugi
technicznej ...........................480
6-3. CzynnoÊci serwisowe do
wykonania we w∏asnym
zakresie
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci
serwisowych .........................482Pokrywa silnika ......................484
Ustawienie podnoÊnika
warsztatowego .....................485
Komora silnikowa ...................487
Akumulator 12-woltowy ..........492
Opony .....................................495
CiÊnienie w ogumieniu ...........508
Obr´cze kó∏ ............................509
Filtr powietrza doprowadzanego
do kabiny..............................511
Czyszczenie wlotowego otworu
wentylacyjnego i filtra komory
akumulatora trakcyjnego ......514
Wymiana gumek wycieraczek
.............................................518
Bezprzewodowe zdalne
sterowanie, bateria
w elektronicznym kluczyku...521
Sprawdzanie i wymiana
bezpieczników ......................523
˚arówki ...................................526
7-1. Podstawowe informacje
Âwiat∏a awaryjne ....................538
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ..............................538
Gdy samochód tonie ..............539
7-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................541
W razie podejrzenia
nieprawid∏owoÊci ..................545
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ............546
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ......556
Gdy zostanie przebita opona
(wersje bez ko∏a zapasowego)
.............................................559
4SPIS TREÂCI
5Elementy wyposa˝enia
wn´trza
6Obs∏uga techniczna
i konserwacja
7Sytuacje awaryjne
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 4

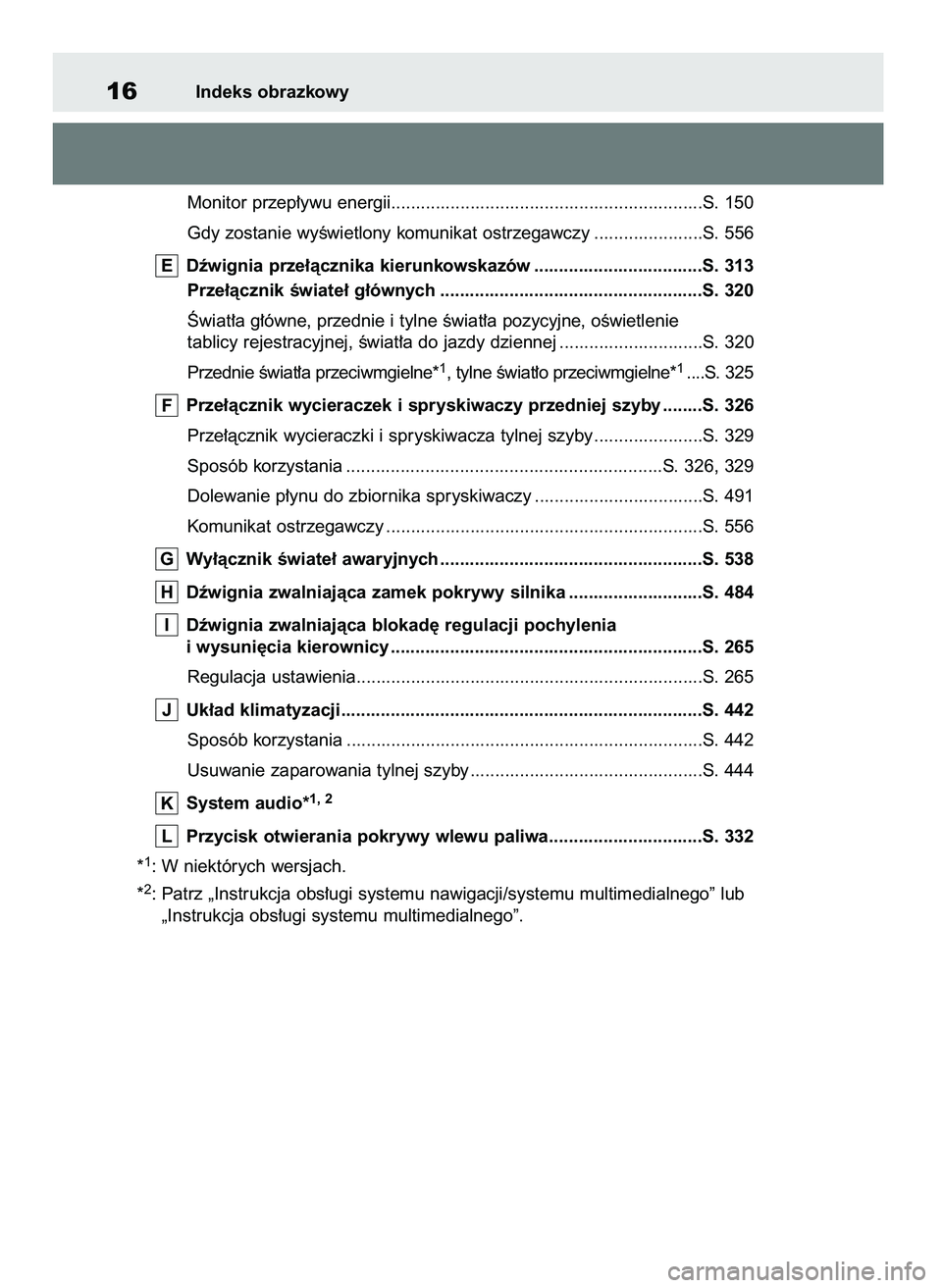

Monitor przep∏ywu energii...............................................................S. 150
Gdy zostanie wyÊwietlony komunikat ostrzegawczy ......................S. 556
Dêwignia prze∏àcznika kierunkowskazów ..................................S. 313
Prze∏àcznik Êwiate∏ g∏ównych .....................................................S. 320
Âwiat∏a g∏ówne, przednie i tylne Êwiat∏a pozycyjne, oÊwietlenie
tablicy rejestracyjnej, Êwiat∏a do jazdy dziennej .............................S. 320
Przednie Êwiat∏a przeciwmgielne*
1, tylne Êwiat∏o przeciwmgielne*1....S. 325
Prze∏àcznik wycieraczek i spryskiwaczy przedniej szyby ........S. 326
Prze∏àcznik wycieraczki i spryskiwacza tylnej szyby ......................S. 329
Sposób korzystania ................................................................S. 326, 329
Dolewanie p∏ynu do zbiornika spryskiwaczy ..................................S. 491
Komunikat ostrzegawczy ................................................................S. 556
Wy∏àcznik Êwiate∏ awaryjnych .....................................................S. 538
Dêwignia zwalniajàca zamek pokrywy silnika ...........................S. 484
Dêwignia zwalniajàca blokad´ regulacji pochylenia
i wysuni´cia kierownicy ...............................................................S. 265
Regulacja ustawienia......................................................................S. 265
Uk∏ad klimatyzacji.........................................................................S. 442
Sposób korzystania ........................................................................S. 442
Usuwanie zaparowania tylnej szyby ...............................................S. 444
System audio*
1, 2
Przycisk otwierania pokrywy wlewu paliwa...............................S. 332
*
1: W niektórych wersjach.
*
2: Patrz „Instrukcja obs∏ugi systemu nawigacji/systemu multimedialnego” lub
„Instrukcja obs∏ugi systemu multimedialnego”.
L
K
J
I
H
G
F
E
16Indeks obrazkowy
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 16

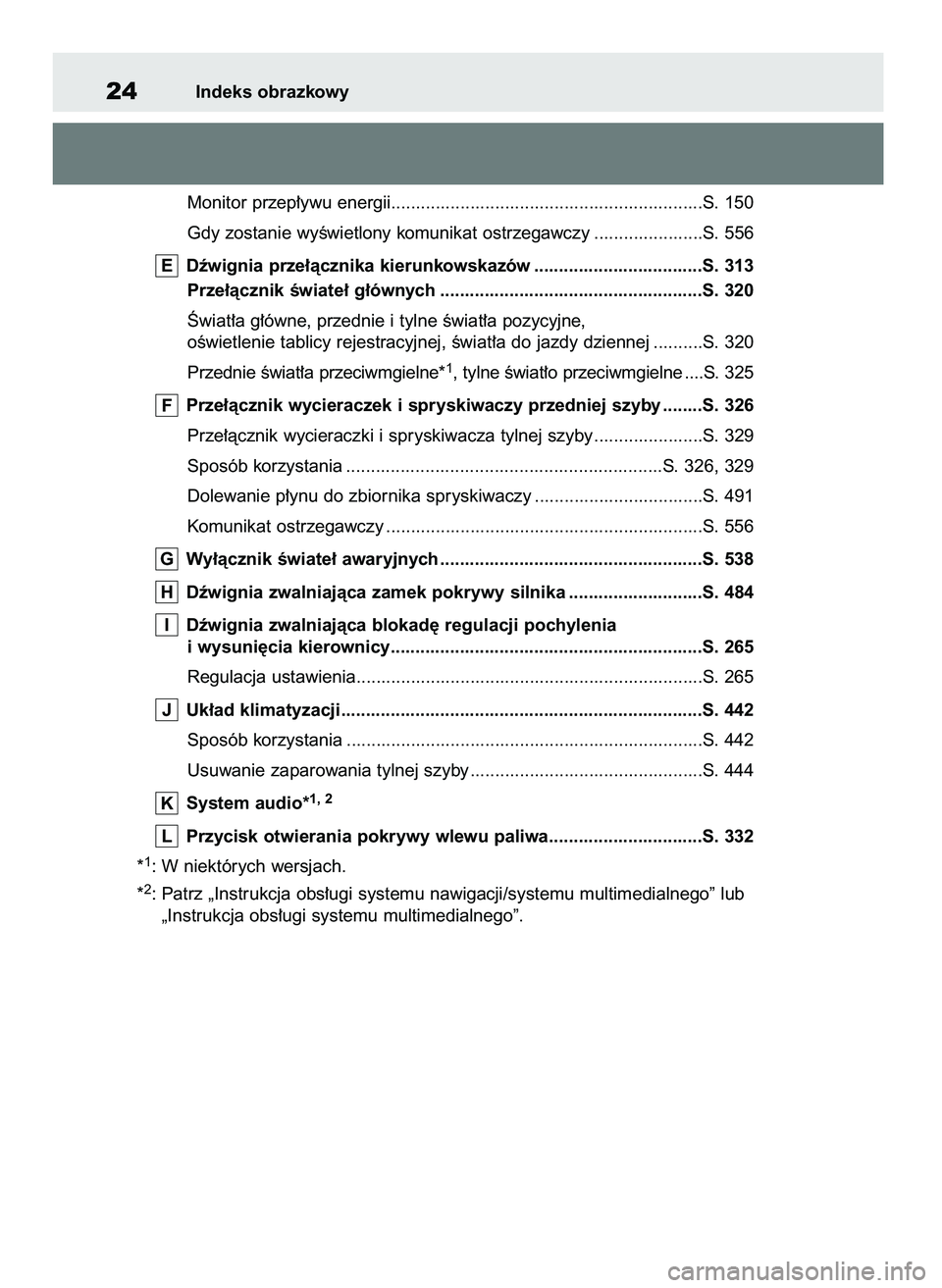

Monitor przep∏ywu energii...............................................................S. 150
Gdy zostanie wyÊwietlony komunikat ostrzegawczy ......................S. 556
Dêwignia prze∏àcznika kierunkowskazów ..................................S. 313
Prze∏àcznik Êwiate∏ g∏ównych .....................................................S. 320
Âwiat∏a g∏ówne, przednie i tylne Êwiat∏a pozycyjne,
oÊwietlenie tablicy rejestracyjnej, Êwiat∏a do jazdy dziennej ..........S. 320
Przednie Êwiat∏a przeciwmgielne*
1, tylne Êwiat∏o przeciwmgielne ....S. 325
Prze∏àcznik wycieraczek i spryskiwaczy przedniej szyby ........S. 326
Prze∏àcznik wycieraczki i spryskiwacza tylnej szyby ......................S. 329
Sposób korzystania ................................................................S. 326, 329
Dolewanie p∏ynu do zbiornika spryskiwaczy ..................................S. 491
Komunikat ostrzegawczy ................................................................S. 556
Wy∏àcznik Êwiate∏ awaryjnych .....................................................S. 538
Dêwignia zwalniajàca zamek pokrywy silnika ...........................S. 484
Dêwignia zwalniajàca blokad´ regulacji pochylenia
i wysuni´cia kierownicy...............................................................S. 265
Regulacja ustawienia......................................................................S. 265
Uk∏ad klimatyzacji.........................................................................S. 442
Sposób korzystania ........................................................................S. 442
Usuwanie zaparowania tylnej szyby ...............................................S. 444
System audio*
1, 2
Przycisk otwierania pokrywy wlewu paliwa...............................S. 332
*
1: W niektórych wersjach.
*
2: Patrz „Instrukcja obs∏ugi systemu nawigacji/systemu multimedialnego” lub
„Instrukcja obs∏ugi systemu multimedialnego”.
L
K
J
I
H
G
F
E
24Indeks obrazkowy
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 24

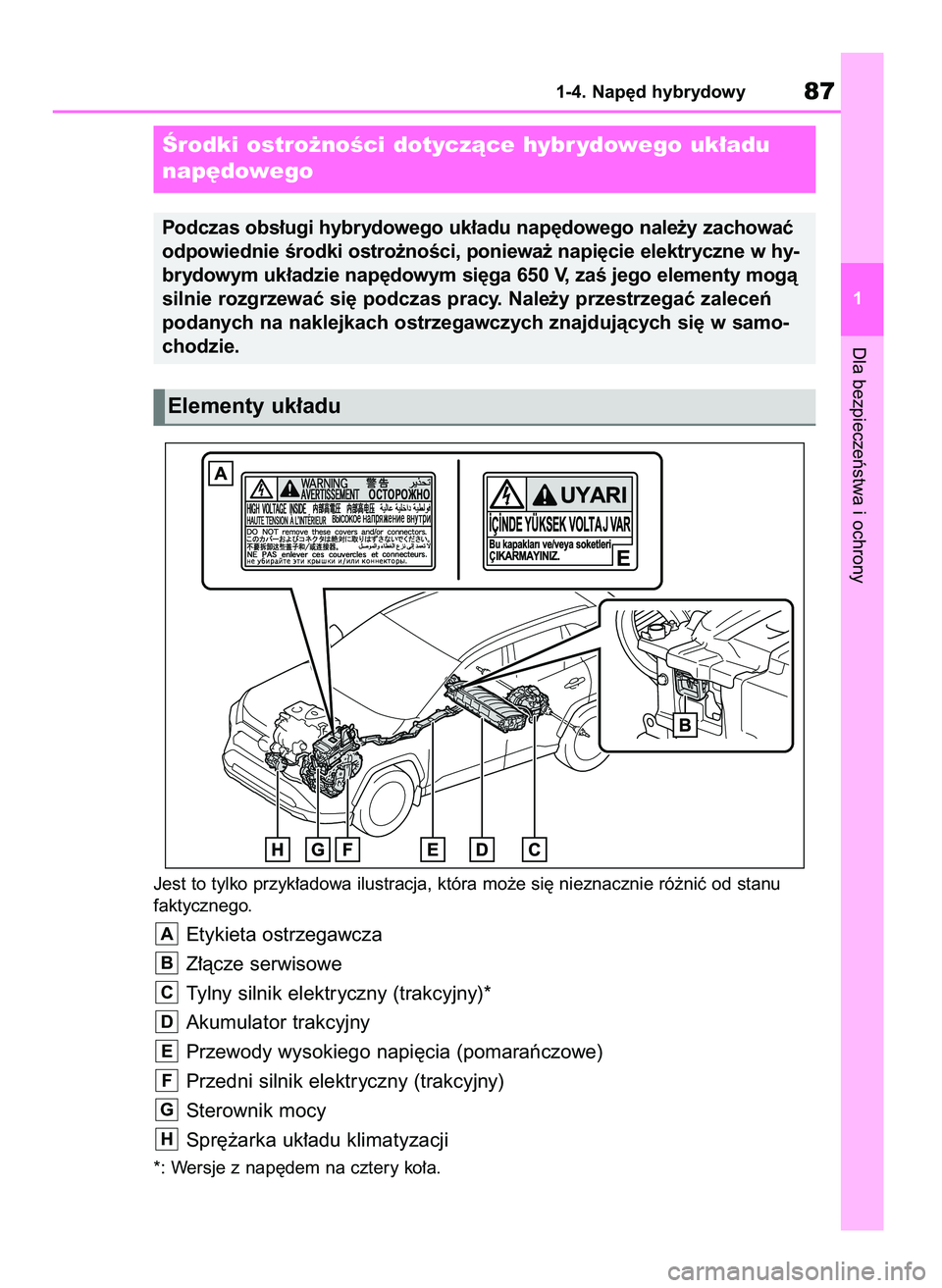

Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç od stanu
faktycznego.
Etykieta ostrzegawcza
Z∏àcze serwisowe
Tylny silnik elektryczny (trakcyjny)*
Akumulator trakcyjny
Przewody wysokiego napi´cia (pomaraƒczowe)
Przedni silnik elektryczny (trakcyjny)
Sterownik mocy
Spr´˝arka uk∏adu klimatyzacji
*: Wersje z nap´dem na cztery ko∏a.
H
G
F
E
D
C
B
A
Dla bezpieczeƒstwa i ochrony
1-4. Nap´d hybrydowy87
1
Ârodki ostro˝noÊci dotyczàce hybr ydowego uk∏adu
nap´dowego
Podczas obs∏ugi hybrydowego uk∏adu nap´dowego nale˝y zachowaç
odpowiednie Êrodki ostro˝noÊci, poniewa˝ napi´cie elektryczne w hy-
brydowym uk∏adzie nap´dowym si´ga 650 V, zaÊ jego elementy mogà
silnie rozgrzewaç si´ podczas pracy. Nale˝y przestrzegaç zaleceƒ
podanych na naklejkach ostrzegawczych znajdujàcych si´ w samo-
chodzie.
Elementy uk∏adu
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 87

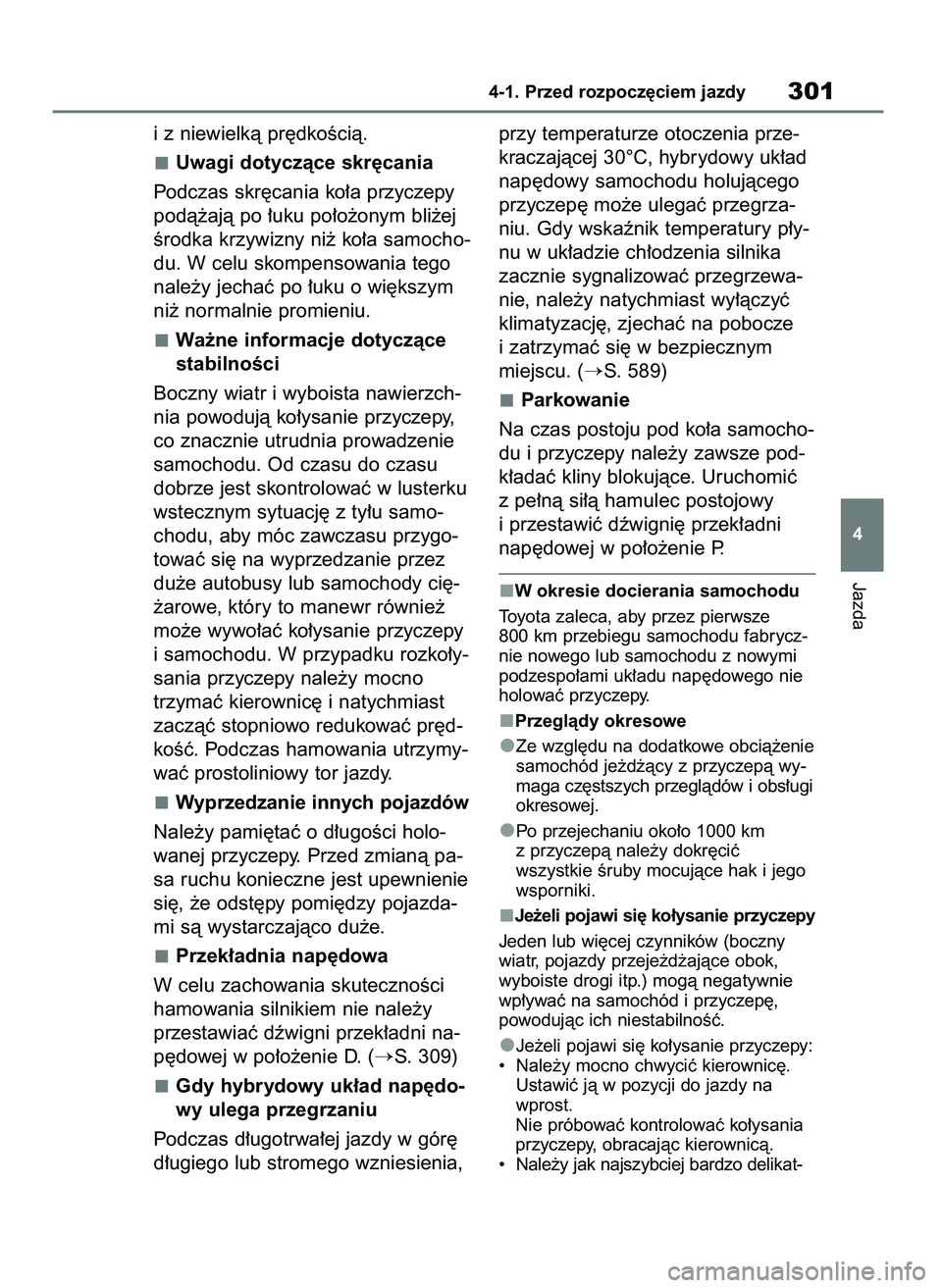

i z niewielkà pr´dkoÊcià.
Uwagi dotyczàce skr´cania
Podczas skr´cania ko∏a przyczepy
podà˝ajà po ∏uku po∏o˝onym bli˝ej
Êrodka krzywizny ni˝ ko∏a samocho-
du. W celu skompensowania tego
nale˝y jechaç po ∏uku o wi´kszym
ni˝ normalnie promieniu.
Wa˝ne informacje dotyczàce
stabilnoÊci
Boczny wiatr i wyboista nawierzch-
nia powodujà ko∏ysanie przyczepy,
co znacznie utrudnia prowadzenie
samochodu. Od czasu do czasu
dobrze jest skontrolowaç w lusterku
wstecznym sytuacj´ z ty∏u samo-
chodu, aby móc zawczasu przygo-
towaç si´ na wyprzedzanie przez
du˝e autobusy lub samochody ci´-
˝arowe, który to manewr równie˝
mo˝e wywo∏aç ko∏ysanie przyczepy
i samochodu. W przypadku rozko∏y-
sania przyczepy nale˝y mocno
trzymaç kierownic´ i natychmiast
zaczàç stopniowo redukowaç pr´d-
koÊç. Podczas hamowania utrzymy-
waç prostoliniowy tor jazdy.
Wyprzedzanie innych pojazdów
Nale˝y pami´taç o d∏ugoÊci holo-
wanej przyczepy. Przed zmianà pa-
sa ruchu konieczne jest upewnienie
si´, ˝e odst´py pomi´dzy pojazda-
mi sà wystarczajàco du˝e.
Przek∏adnia nap´dowa
W celu zachowania skutecznoÊci
hamowania silnikiem nie nale˝y
przestawiaç dêwigni przek∏adni na-
p´dowej w po∏o˝enie D. (
S. 309)
Gdy hybrydowy uk∏ad nap´do-
wy ulega przegrzaniu
Podczas d∏ugotrwa∏ej jazdy w gór´
d∏ugiego lub stromego wzniesienia,przy temperaturze otoczenia prze-
kraczajàcej 30°C, hybrydowy uk∏ad
nap´dowy samochodu holujàcego
przyczep´ mo˝e ulegaç przegrza-
niu. Gdy wskaênik temperatury p∏y-
nu w uk∏adzie ch∏odzenia silnika
zacznie sygnalizowaç przegrzewa-
nie, nale˝y natychmiast wy∏àczyç
klimatyzacj´, zjechaç na pobocze
i zatrzymaç si´ w bezpiecznym
miejscu. (
S. 589)
Parkowanie
Na czas postoju pod ko∏a samocho-
du i przyczepy nale˝y zawsze pod-
k∏adaç kliny blokujàce. Uruchomiç
z pe∏nà si∏à hamulec postojowy
i przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
W okresie docierania samochodu
Toyota zaleca, aby przez pierwsze
800 km przebiegu samochodu fabrycz-
nie nowego lub samochodu z nowymi
podzespo∏ami uk∏adu nap´dowego nie
holowaç przyczepy.
Przeglàdy okresowe
Ze wzgl´du na dodatkowe obcià˝enie
samochód je˝d˝àcy z przyczepà wy-
maga cz´stszych przeglàdów i obs∏ugi
okresowej.
Po przejechaniu oko∏o 1000 km
z przyczepà nale˝y dokr´ciç
wszystkie Êruby mocujàce hak i jego
wsporniki.
Je˝eli pojawi si´ ko∏ysanie przyczepy
Jeden lub wi´cej czynników (boczny
wiatr, pojazdy przeje˝d˝ajàce obok,
wyboiste drogi itp.) mogà negatywnie
wp∏ywaç na samochód i przyczep´,
powodujàc ich niestabilnoÊç.
Je˝eli pojawi si´ ko∏ysanie przyczepy:
• Nale˝y mocno chwyciç kierownic´.
Ustawiç jà w pozycji do jazdy na
wprost.
Nie próbowaç kontrolowaç ko∏ysania
przyczepy, obracajàc kierownicà.
• Nale˝y jak najszybciej bardzo delikat-Jazda
4-1. Przed rozpocz´ciem jazdy301
4
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 301

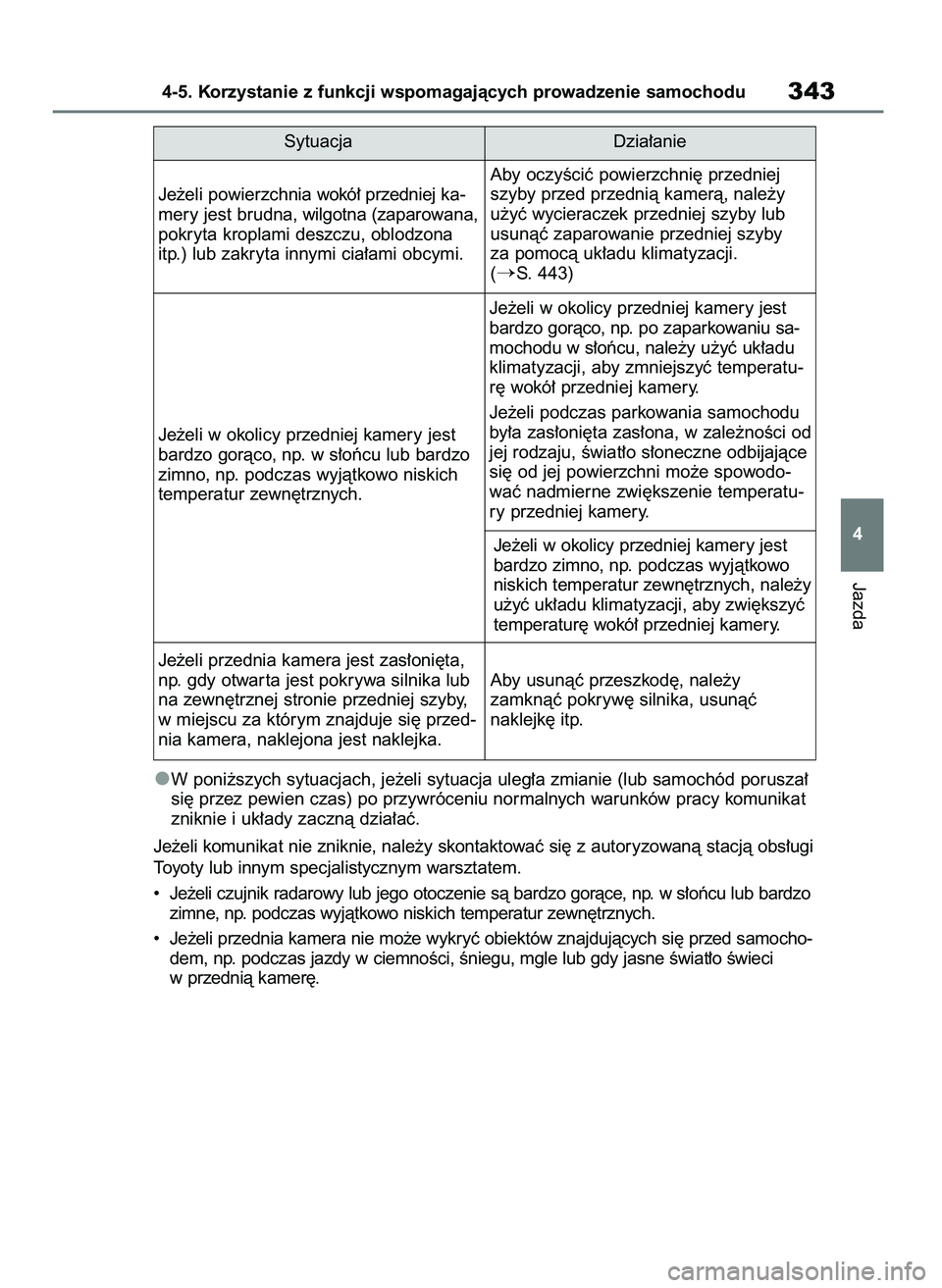

W poni˝szych sytuacjach, je˝eli sytuacja uleg∏a zmianie (lub samochód porusza∏
si´ przez pewien czas) po przywróceniu normalnych warunków pracy komunikat
zniknie i uk∏ady zacznà dzia∏aç.
Je˝eli komunikat nie zniknie, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
• Je˝eli czujnik radarowy lub jego otoczenie sà bardzo goràce, np. w s∏oƒcu lub bardzo
zimne, np. podczas wyjàtkowo niskich temperatur zewn´trznych.
• Je˝eli przednia kamera nie mo˝e wykryç obiektów znajdujàcych si´ przed samocho-
dem, np. podczas jazdy w ciemnoÊci, Êniegu, mgle lub gdy jasne Êwiat∏o Êwieci
w przednià kamer´.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu343
4 Sytuacja Dzia∏anie
Je˝eli powierzchnia wokó∏ przedniej ka-
mery jest brudna, wilgotna (zaparowana,
pokryta kroplami deszczu, oblodzona
itp.) lub zakryta innymi cia∏ami obcymi.Aby oczyÊciç powierzchni´ przedniej
szyby przed przednià kamerà, nale˝y
u˝yç wycieraczek przedniej szyby lub
usunàç zaparowanie przedniej szyby
za pomocà uk∏adu klimatyzacji.
(
S. 443)
Je˝eli w okolicy przedniej kamery jest
bardzo goràco, np. w s∏oƒcu lub bardzo
zimno, np. podczas wyjàtkowo niskich
temperatur zewn´trznych.Je˝eli w okolicy przedniej kamery jest
bardzo goràco, np. po zaparkowaniu sa-
mochodu w s∏oƒcu, nale˝y u˝yç uk∏adu
klimatyzacji, aby zmniejszyç temperatu-
r´ wokó∏ przedniej kamery.
Je˝eli podczas parkowania samochodu
by∏a zas∏oni´ta zas∏ona, w zale˝noÊci od
jej rodzaju, Êwiat∏o s∏oneczne odbijajàce
si´ od jej powierzchni mo˝e spowodo-
waç nadmierne zwi´kszenie temperatu-
ry przedniej kamery.
Je˝eli w okolicy przedniej kamery jest
bardzo zimno, np. podczas wyjàtkowo
niskich temperatur zewn´trznych, nale˝y
u˝yç uk∏adu klimatyzacji, aby zwi´kszyç
temperatur´ wokó∏ przedniej kamery.
Je˝eli przednia kamera jest zas∏oni´ta,
np. gdy otwar ta jest pokrywa silnika lub
na zewn´trznej stronie przedniej szyby,
w miejscu za którym znajduje si´ przed-
nia kamera, naklejona jest naklejka.Aby usunàç przeszkod´, nale˝y
zamknàç pokryw´ silnika, usunàç
naklejk´ itp.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 343

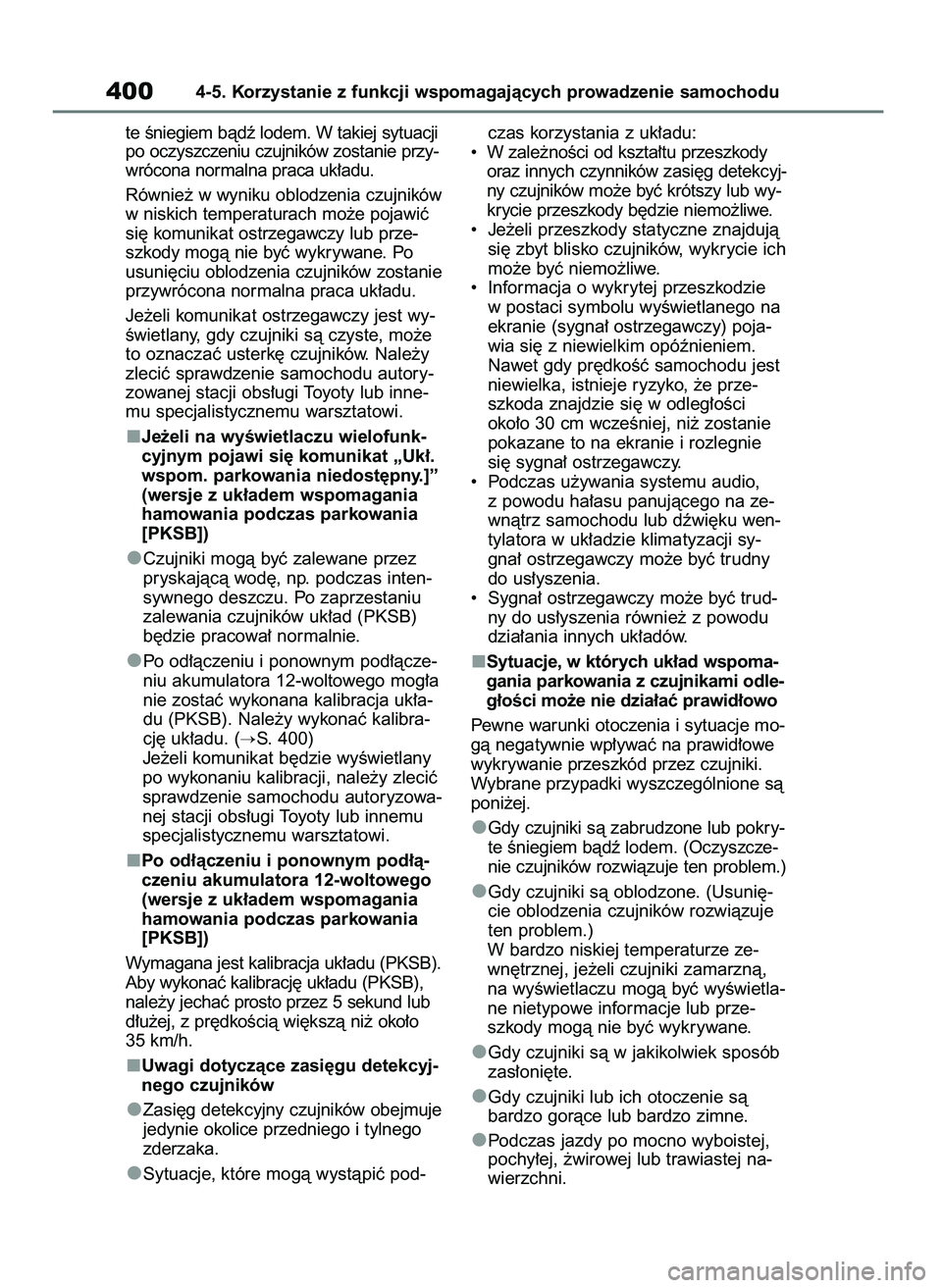

te Êniegiem bàdê lodem. W takiej sytuacji
po oczyszczeniu czujników zostanie przy-
wrócona normalna praca uk∏adu.
Równie˝ w wyniku oblodzenia czujników
w niskich temperaturach mo˝e pojawiç
si´ komunikat ostrzegawczy lub prze-
szkody mogà nie byç wykrywane. Po
usuni´ciu oblodzenia czujników zostanie
przywrócona normalna praca uk∏adu.
Je˝eli komunikat ostrzegawczy jest wy-
Êwietlany, gdy czujniki sà czyste, mo˝e
to oznaczaç usterk´ czujników. Nale˝y
zleciç sprawdzenie samochodu autory-
zowanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „Uk∏.
wspom. parkowania niedost´pny.]”
(wersje z uk∏adem wspomagania
hamowania podczas parkowania
[PKSB])
Czujniki mogà byç zalewane przez
pryskajàcà wod´, np. podczas inten-
sywnego deszczu. Po zaprzestaniu
zalewania czujników uk∏ad (PKSB)
b´dzie pracowa∏ normalnie.
Po od∏àczeniu i ponownym pod∏àcze-
niu akumulatora 12-woltowego mog∏a
nie zostaç wykonana kalibracja uk∏a-
du (PKSB). Nale˝y wykonaç kalibra-
cj´ uk∏adu. (
S. 400)
Je˝eli komunikat b´dzie wyÊwietlany
po wykonaniu kalibracji, nale˝y zleciç
sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Po od∏àczeniu i ponownym pod∏à-
czeniu akumulatora 12-woltowego
(wersje z uk∏adem wspomagania
hamowania podczas parkowania
[PKSB])
Wymagana jest kalibracja uk∏adu (PKSB).
Aby wykonaç kalibracj´ uk∏adu (PKSB),
nale˝y jechaç prosto przez 5 sekund lub
d∏u˝ej, z pr´dkoÊcià wi´kszà ni˝ oko∏o
35 km/h.
Uwagi dotyczàce zasi´gu detekcyj-
nego czujników
Zasi´g detekcyjny czujników obejmuje
jedynie okolice przedniego i tylnego
zderzaka.
Sytuacje, które mogà wystàpiç pod-czas korzystania z uk∏adu:
• W zale˝noÊci od kszta∏tu przeszkody
oraz innych czynników zasi´g detekcyj-
ny czujników mo˝e byç krótszy lub wy-
krycie przeszkody b´dzie niemo˝liwe.
• Je˝eli przeszkody statyczne znajdujà
si´ zbyt blisko czujników, wykrycie ich
mo˝e byç niemo˝liwe.
• Informacja o wykrytej przeszkodzie
w postaci symbolu wyÊwietlanego na
ekranie (sygna∏ ostrzegawczy) poja-
wia si´ z niewielkim opóênieniem.
Nawet gdy pr´dkoÊç samochodu jest
niewielka, istnieje ryzyko, ˝e prze-
szkoda znajdzie si´ w odleg∏oÊci
oko∏o 30 cm wczeÊniej, ni˝ zostanie
pokazane to na ekranie i rozlegnie
si´ sygna∏ ostrzegawczy.
• Podczas u˝ywania systemu audio,
z powodu ha∏asu panujàcego na ze-
wnàtrz samochodu lub dêwi´ku wen-
tylatora w uk∏adzie klimatyzacji sy-
gna∏ ostrzegawczy mo˝e byç trudny
do us∏yszenia.
• Sygna∏ ostrzegawczy mo˝e byç trud-
ny do us∏yszenia równie˝ z powodu
dzia∏ania innych uk∏adów.
Sytuacje, w których uk∏ad wspoma-
gania parkowania z czujnikami odle-
g∏oÊci mo˝e nie dzia∏aç prawid∏owo
Pewne warunki otoczenia i sytuacje mo-
gà negatywnie wp∏ywaç na prawid∏owe
wykrywanie przeszkód przez czujniki.
Wybrane przypadki wyszczególnione sà
poni˝ej.
Gdy czujniki sà zabrudzone lub pokry-
te Êniegiem bàdê lodem. (Oczyszcze-
nie czujników rozwiàzuje ten problem.)
Gdy czujniki sà oblodzone. (Usuni´-
cie oblodzenia czujników rozwiàzuje
ten problem.)
W bardzo niskiej temperaturze ze-
wn´trznej, je˝eli czujniki zamarznà,
na wyÊwietlaczu mogà byç wyÊwietla-
ne nietypowe informacje lub prze-
szkody mogà nie byç wykrywane.
Gdy czujniki sà w jakikolwiek sposób
zas∏oni´te.
Gdy czujniki lub ich otoczenie sà
bardzo goràce lub bardzo zimne.
Podczas jazdy po mocno wyboistej,
pochy∏ej, ˝wirowej lub trawiastej na-
wierzchni.
4004-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 400
