2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

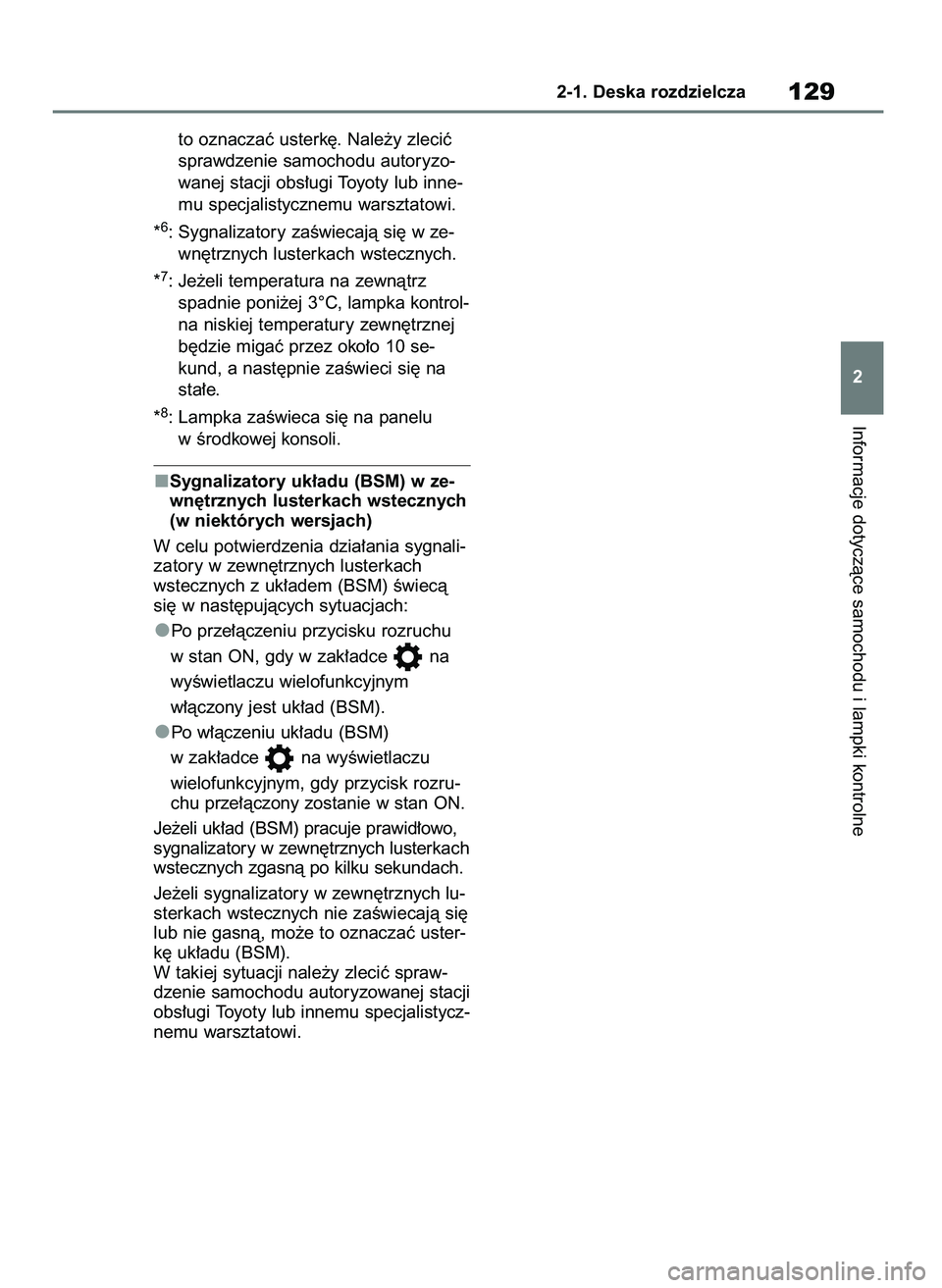

to oznaczaç usterk´. Nale˝y zleciç
sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
*
6: Sygnalizatory zaÊwiecajà si´ w ze-
wn´trznych lusterkach wstecznych.
*
7: Je˝eli temperatura na zewnàtrz
spadnie poni˝ej 3°C, lampka kontrol-
na niskiej temperatury zewn´trznej
b´dzie migaç przez oko∏o 10 se-
kund, a nast´pnie zaÊwieci si´ na
sta∏e.
*
8: Lampka zaÊwieca si´ na panelu
w Êrodkowej konsoli.
Sygnalizatory uk∏adu (BSM) w ze-
wn´trznych lusterkach wstecznych
(w niektórych wersjach)
W celu potwierdzenia dzia∏ania sygnali-
zatory w zewn´trznych lusterkach
wstecznych z uk∏adem (BSM) Êwiecà
si´ w nast´pujàcych sytuacjach:
Po prze∏àczeniu przycisku rozruchu
w stan ON, gdy w zak∏adce na
wyÊwietlaczu wielofunkcyjnym
w∏àczony jest uk∏ad (BSM).
Po w∏àczeniu uk∏adu (BSM)
w zak∏adce na wyÊwietlaczu
wielofunkcyjnym, gdy przycisk rozru-
chu prze∏àczony zostanie w stan ON.
Je˝eli uk∏ad (BSM) pracuje prawid∏owo,
sygnalizatory w zewn´trznych lusterkach
wstecznych zgasnà po kilku sekundach.
Je˝eli sygnalizatory w zewn´trznych lu-
sterkach wstecznych nie zaÊwiecajà si´
lub nie gasnà, mo˝e to oznaczaç uster-
k´ uk∏adu (BSM).
W takiej sytuacji nale˝y zleciç spraw-
dzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi.Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza129
2
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 129

Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielofunk-
cyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
Wskaênik stanu hybrydowego uk∏adu nap´dowego
Przedstawia wydatkowanie i odzyskiwanie energii przez hybrydowy uk∏ad nap´dowy.
(
S. 131)
Temperatura zewn´trzna (S. 131)
Zegar (
S. 132)
WyÊwietlacz wielofunkcyjny
Na wyÊwietlaczu wielofunkcyjnym ukazujà si´ ró˝ne informacje dotyczàce jazdy.
(
S. 140)
Pojawiajà si´ równie˝ komunikaty ostrzegawcze w przypadku wystàpienia usterki.
(
S. 556)
Pr´dkoÊciomierz
Pokazuje pr´dkoÊç samochodu.
Wskaênik poziomu paliwa
Pokazuje iloÊç paliwa, jaka pozosta∏a w zbiorniku.
Licznik przebiegu ca∏kowitego i dziennego oraz intensywnoÊç podÊwie-
tlenia wskaêników
Licznik przebiegu ca∏kowitego:
Pokazywany jest ca∏kowity dystans pokonany przez samochód.
G
F
E
D
C
B
A
1302-1. Deska rozdzielcza

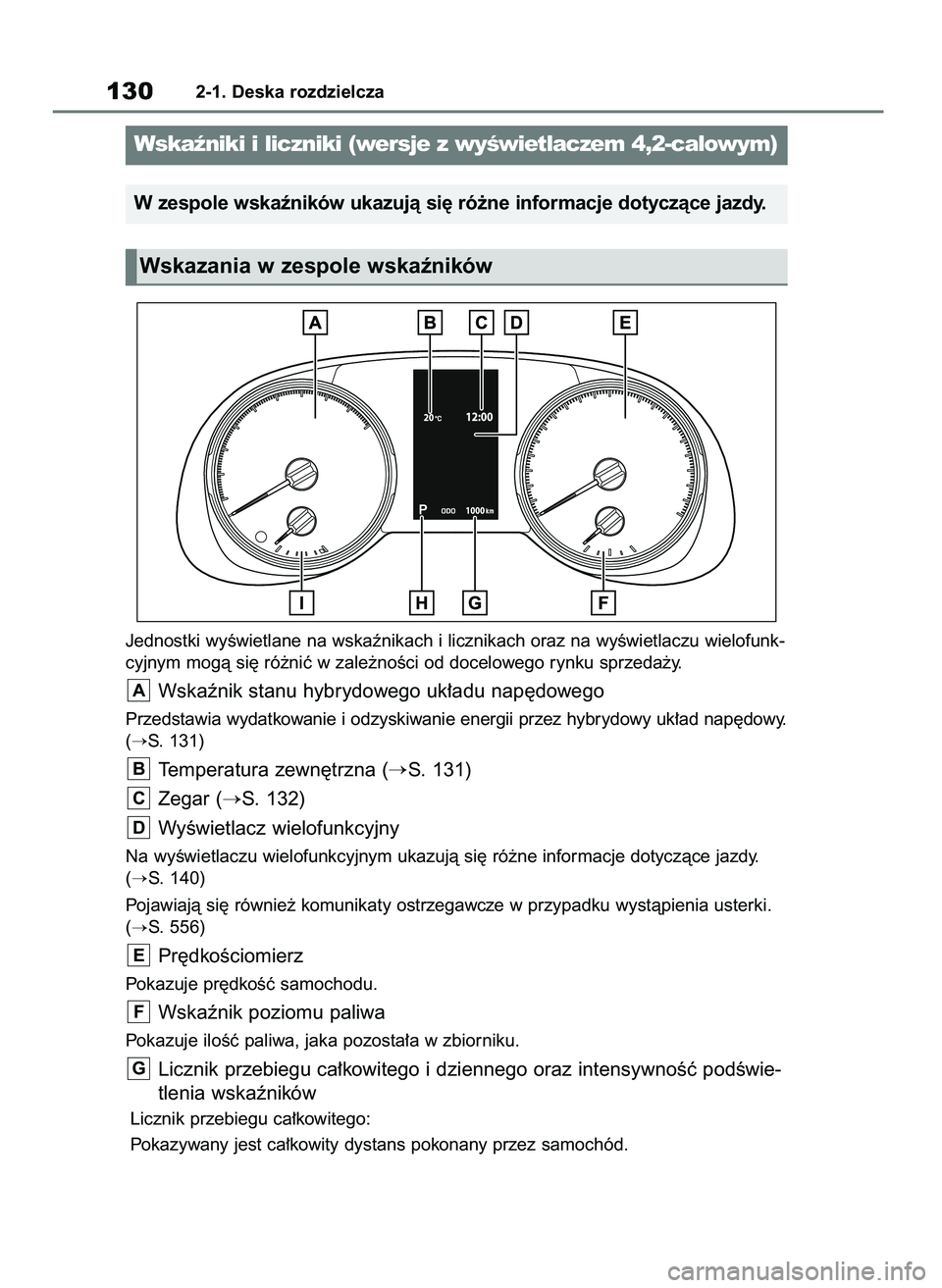

Wskaêniki i liczniki (wersje z wyÊwietlaczem 4,2-calowym)
W zespole wskaêników ukazujà si´ ró˝ne informacje dotyczàce jazdy.
Wskazania w zespole wskaêników
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 130

Wskaêniki i liczniki zostajà pod-
Êwietlone, gdy
Przycisk rozruchu prze∏àczony jest
w stan ON.
Wskaênik stanu hybrydowego
uk∏adu nap´dowego
Zakres wy∏àczony
Wskazuje, ˝e hybrydowy uk∏ad nap´do-
wy nie jest uruchomiony.
Zakres ∏adowania
Wskazuje status regeneracji*.
Regenerowana energia zostanie wyko-
rzystana do ∏adowania akumulatora
trakcyjnego.
Zakres jazdy ekonomicznej w trybie
nap´du hybrydowegoWskazuje, ˝e moc silnika spalinowego
nie jest zbyt cz´sto wykorzystywana.
Silnik spalinowy w ró˝nych warunkach
jest automatycznie uruchamiany i za-
trzymywany.
Zakres jazdy ekonomicznej
Wskazuje, ˝e samochód jest prowadzo-
ny w sposób przyjazny dla Êrodowiska.
Utrzymywanie wskaênika w zakresie
jazdy ekonomicznej oznacza prowadze-
nie samochodu w sposób przyjazny dla
Êrodowiska.
Zakres jazdy dynamicznej
Wskazuje, ˝e zakres, w którym samo-
chód prowadzony by∏ w sposób przyja-
zny dla Êrodowiska, zosta∏ przekroczony.
(Podczas jazdy z wykorzystaniem pe∏nej
mocy itp.)
*: OkreÊlenie „regeneracja”, u˝yte
w niniejszej instrukcji, odnosi si´ do
przetwarzania energii kinetycznej
samochodu w energi´ elektrycznà.
Wskaênik stanu hybrydowego uk∏adu
nap´dowego nie b´dzie dzia∏a∏ w na-
st´pujàcych sytuacjach:
Lampka kontrolna stanu gotowoÊci
„READY” nie Êwieci si´.
Dêwignia przek∏adni nap´dowej znajdu-
je si´ w po∏o˝eniu innym ni˝ D lub S.
WyÊwietlacz temperatury zewn´trz-
nej
W wyszczególnionych poni˝ej sytu-
acjach mo˝e nie byç pokazywana
E
D
C
B
A
Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza131

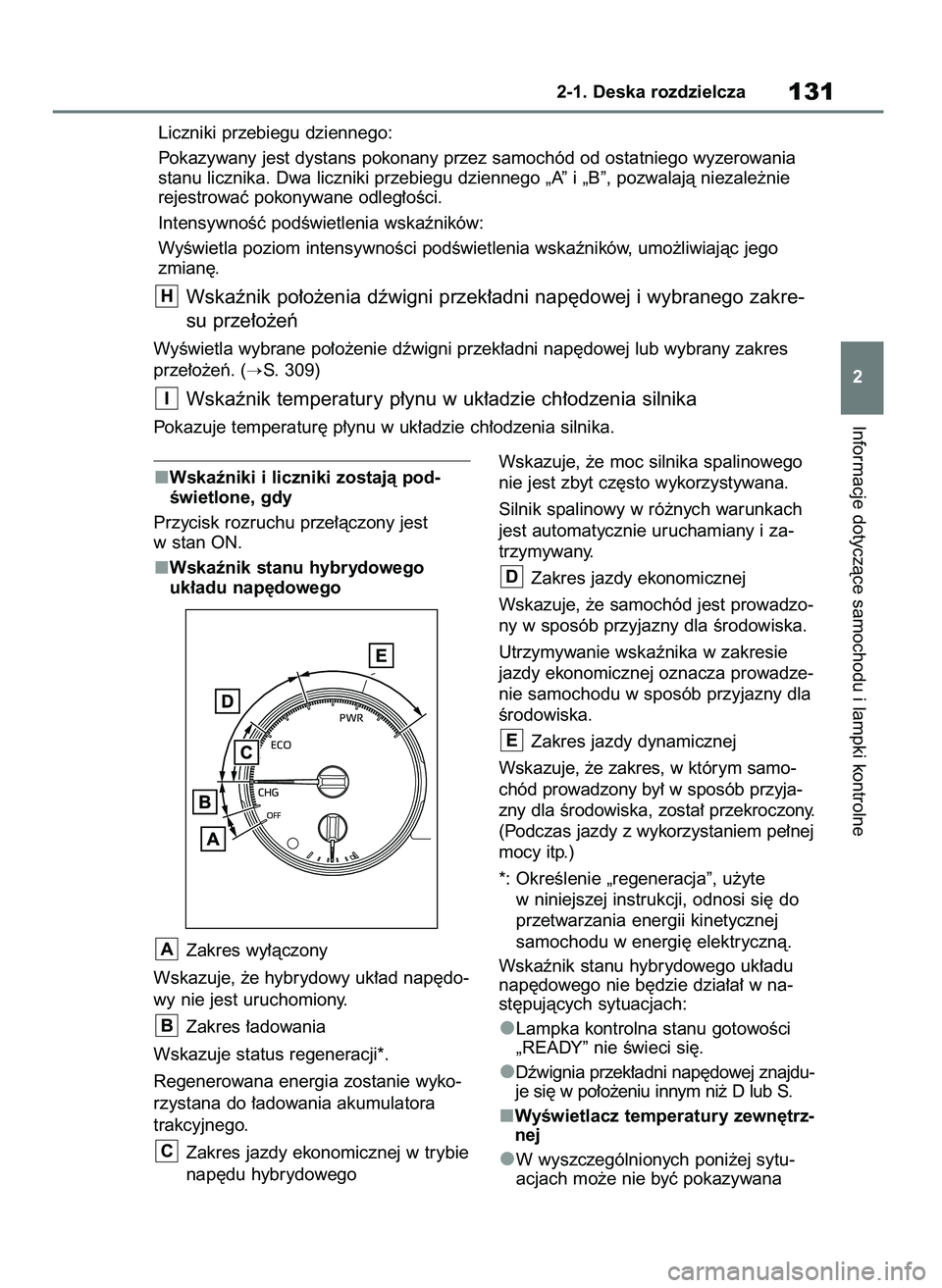

2 Liczniki przebiegu dziennego:
Pokazywany jest dystans pokonany przez samochód od ostatniego wyzerowania
stanu licznika. Dwa liczniki przebiegu dziennego „A” i „B”, pozwalajà niezale˝nie
rejestrowaç pokonywane odleg∏oÊci.
IntensywnoÊç podÊwietlenia wskaêników:
WyÊwietla poziom intensywnoÊci podÊwietlenia wskaêników, umo˝liwiajàc jego
zmian´.
Wskaênik po∏o˝enia dêwigni przek∏adni nap´dowej i wybranego zakre-
su prze∏o˝eƒ
WyÊwietla wybrane po∏o˝enie dêwigni przek∏adni nap´dowej lub wybrany zakres
prze∏o˝eƒ. (
S. 309)
Wskaênik temperatury p∏ynu w uk∏adzie ch∏odzenia silnika
Pokazuje temperatur´ p∏ynu w uk∏adzie ch∏odzenia silnika.
I
H
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 131

prawid∏owa war toÊç temperatury ze-
wn´trznej lub prze∏àczanie wskazaƒ
mo˝e nast´powaç z pewnym opóê-
nieniem.
• Po zatrzymaniu samochodu lub pod-
czas jazdy z niewielkà pr´dkoÊcià
(poni˝ej 20 km/h)
• Gdy nastàpi gwa∏towna zmiana tem-
peratury otoczenia (po wjeêdzie lub
wyjeêdzie z gara˝u, tunelu itp.)
Gdy wyÊwietlane jest „- -” lub „E”,
mo˝e to oznaczaç usterk´.
Nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego spe-
cjalistycznego warsztatu.
Zakres pokazywanych temperatur
mieÊci si´ w granicach od -40°C do
50°C.
Je˝eli temperatura na zewnàtrz spad-
nie poni˝ej 3°C, lampka kontrolna
niskiej temperatury zewn´trznej
b´dzie migaç przez oko∏o 10 sekund,
a nast´pnie zaÊwieci si´ na sta∏e.
WyÊwietlacz ciek∏okrystaliczny
S. 141
Aby prze∏àczyç wyÊwietlacz pomi´-
dzy licznikiem przebiegu ca∏kowitego
i licznikami przebiegu dziennego „A”
i „B” oraz intensywnoÊcià podÊwie-
tlenia wskaêników, nale˝y wcisnàç
przycisk „ODO TRIP”.
Gdy wyÊwietlany jest licznik
przebiegu dziennego, w celu wy-
zerowania jego wskazaƒ nale˝y
przytrzymaç wciÊni´ty przycisk
„ODO TRIP”.
Gdy wyÊwietlana jest regulacja in-
tensywnoÊci podÊwietlenia wskaê-
ników, aby ustawiç intensywnoÊç
podÊwietlenia wskaêników, nale˝y
przytrzymaç wciÊni´ty przycisk
„ODO TRIP”.
1322-1. Deska rozdzielcza
Prze∏àczanie wskazaƒ
przyciskiem „ODO TRIP”
OSTRZE˚ENIE
Gdy temperatura wyÊwietlacza
wielofunkcyjnego jest bardzo
niska
Przed przystàpieniem do korzystania
z informacji ukazujàcych si´ na wy-
Êwietlaczu wielofunkcyjnym nale˝y
doprowadziç do rozgrzania wn´trza
samochodu. Przy bardzo niskich tem-
peraturach wyÊwietlacz wielofunkcyjny
reaguje w sposób spowolniony, przez
co zmiany wskazaƒ ukazujà si´
z opóênieniem.
Gdy na przyk∏ad informacja o w∏àczo-
nym w∏aÊnie zakresie prze∏o˝eƒ nie
uka˝e si´ natychmiast na wyÊwietla-
czu wielofunkcyjnym, kierowca mo˝e
powtórzyç operacj´ redukcji biegu, do-
prowadzajàc do gwa∏townego i nad-
miernego hamowania silnikiem, co
mo˝e doprowadziç do wypadku, w wy-
niku którego mo˝e dojÊç do Êmierci
lub powa˝nych obra˝eƒ cia∏a.
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia hybrydowego uk∏adu na-
p´dowego i jego podzespo∏ów
Gdy wskaênik temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika znajdzie
si´ w zakresie czerwonym („H”), sy-
gnalizuje to mo˝liwoÊç przegrzania
hybrydowego uk∏adu nap´dowego.
W takiej sytuacji nale˝y natychmiast
zatrzymaç samochód w bezpiecznym
miejscu i sprawdziç hybrydowy uk∏ad
nap´dowy po jego ca∏kowitym wysty-
gni´ciu. (
S. 589)
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 132

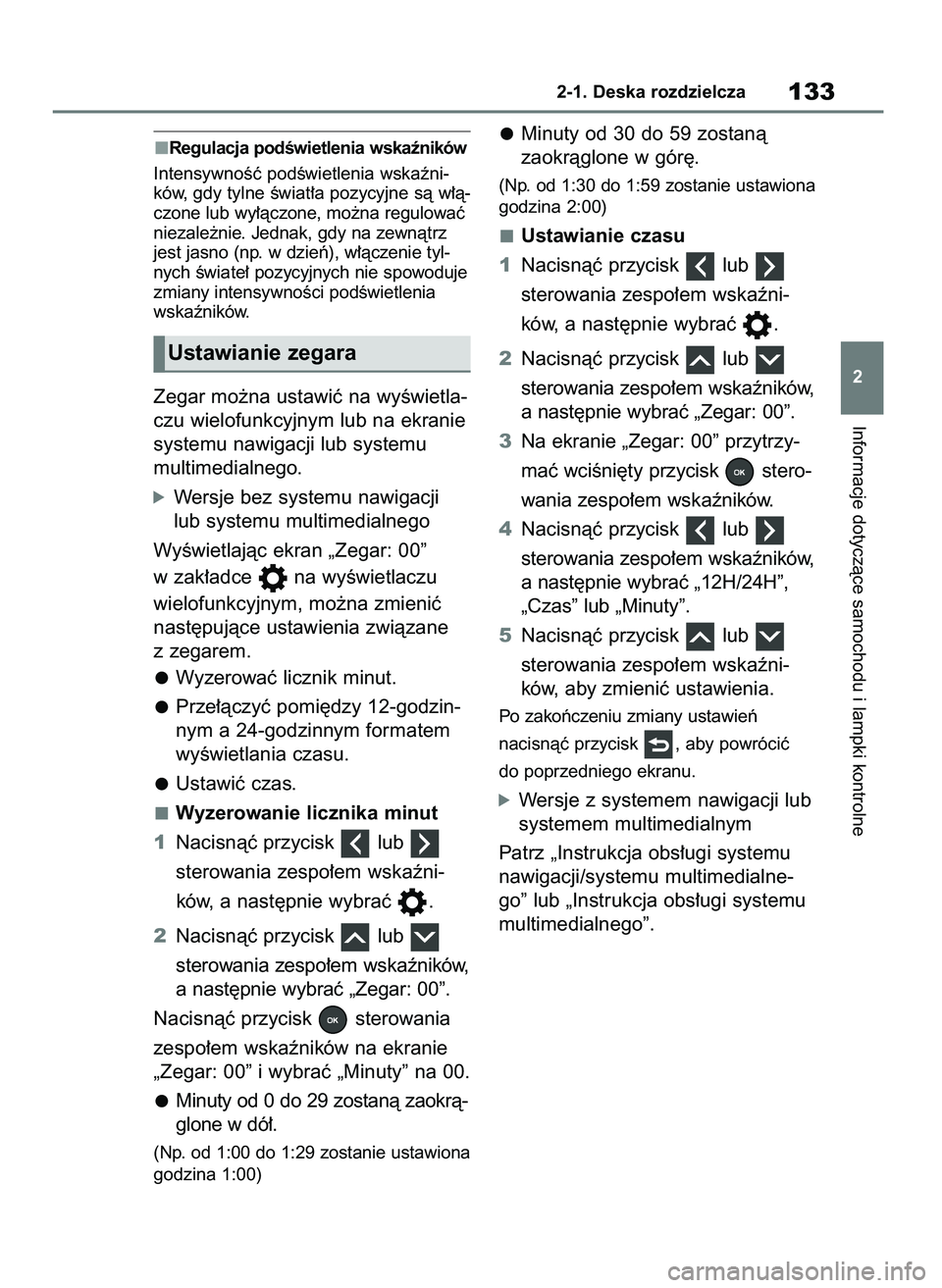

Regulacja podÊwietlenia wskaêników
IntensywnoÊç podÊwietlenia wskaêni-
ków, gdy tylne Êwiat∏a pozycyjne sà w∏à-
czone lub wy∏àczone, mo˝na regulowaç
niezale˝nie. Jednak, gdy na zewnàtrz
jest jasno (np. w dzieƒ), w∏àczenie tyl-
nych Êwiate∏ pozycyjnych nie spowoduje
zmiany intensywnoÊci podÊwietlenia
wskaêników.
Zegar mo˝na ustawiç na wyÊwietla-
czu wielofunkcyjnym lub na ekranie
systemu nawigacji lub systemu
multimedialnego.
óWersje bez systemu nawigacji
lub systemu multimedialnego
WyÊwietlajàc ekran „Zegar: 00”
w zak∏adce na wyÊwietlaczu
wielofunkcyjnym, mo˝na zmieniç
nast´pujàce ustawienia zwiàzane
z zegarem.
Wyzerowaç licznik minut.
Prze∏àczyç pomi´dzy 12-godzin-
nym a 24-godzinnym formatem
wyÊwietlania czasu.
Ustawiç czas.
Wyzerowanie licznika minut
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç „Zegar: 00”.
Nacisnàç przycisk sterowania
zespo∏em wskaêników na ekranie
„Zegar: 00” i wybraç „Minuty” na 00.
Minuty od 0 do 29 zostanà zaokrà-
glone w dó∏.
(Np. od 1:00 do 1:29 zostanie ustawiona
godzina 1:00)
Minuty od 30 do 59 zostanà
zaokràglone w gór´.
(Np. od 1:30 do 1:59 zostanie ustawiona
godzina 2:00)
Ustawianie czasu
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç „Zegar: 00”.
3Na ekranie „Zegar: 00” przytrzy-
maç wciÊni´ty przycisk stero-
wania zespo∏em wskaêników.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêników,
a nast´pnie wybraç „12H/24H”,
„Czas” lub „Minuty”.
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, aby zmieniç ustawienia.
Po zakoƒczeniu zmiany ustawieƒ
nacisnàç przycisk , aby powróciç
do poprzedniego ekranu.
óWersje z systemem nawigacji lub
systemem multimedialnym
Patrz „Instrukcja obs∏ugi systemu
nawigacji/systemu multimedialne-
go” lub „Instrukcja obs∏ugi systemu
multimedialnego”.
Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza133
2
Ustawianie zegara
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 133

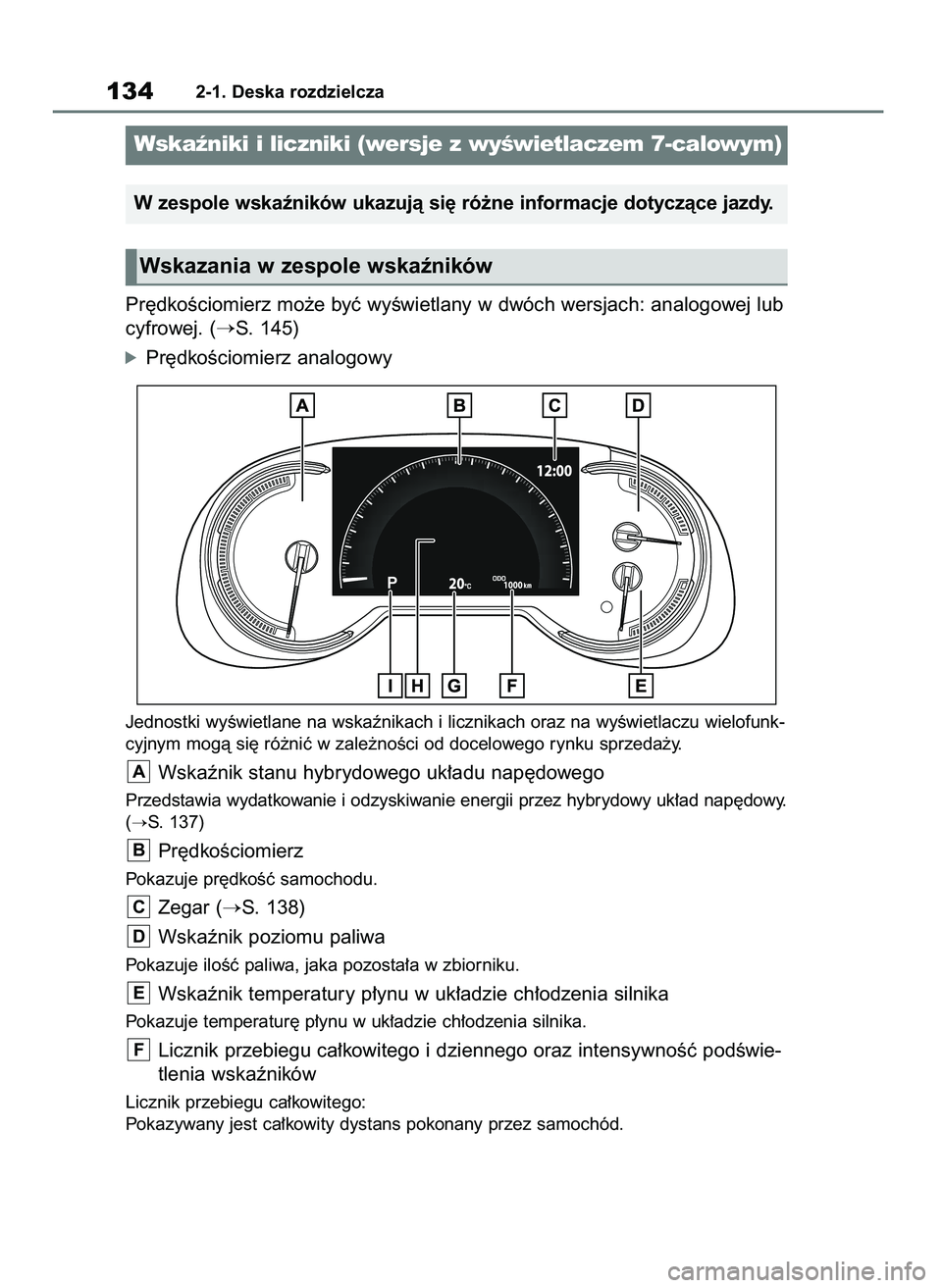

Pr´dkoÊciomierz mo˝e byç wyÊwietlany w dwóch wersjach: analogowej lub
cyfrowej. (
S. 145)
óPr´dkoÊciomierz analogowy
Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielofunk-
cyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
Wskaênik stanu hybrydowego uk∏adu nap´dowego
Przedstawia wydatkowanie i odzyskiwanie energii przez hybrydowy uk∏ad nap´dowy.
(
S. 137)
Pr´dkoÊciomierz
Pokazuje pr´dkoÊç samochodu.
Zegar (S. 138)
Wskaênik poziomu paliwa
Pokazuje iloÊç paliwa, jaka pozosta∏a w zbiorniku.
Wskaênik temperatury p∏ynu w uk∏adzie ch∏odzenia silnika
Pokazuje temperatur´ p∏ynu w uk∏adzie ch∏odzenia silnika.
Licznik przebiegu ca∏kowitego i dziennego oraz intensywnoÊç podÊwie-
tlenia wskaêników
Licznik przebiegu ca∏kowitego:
Pokazywany jest ca∏kowity dystans pokonany przez samochód.
F
E
D
C
B
A
1342-1. Deska rozdzielcza
Wskaêniki i liczniki (wersje z wyÊwietlaczem 7-calowym)
W zespole wskaêników ukazujà si´ ró˝ne informacje dotyczàce jazdy.
Wskazania w zespole wskaêników
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 134

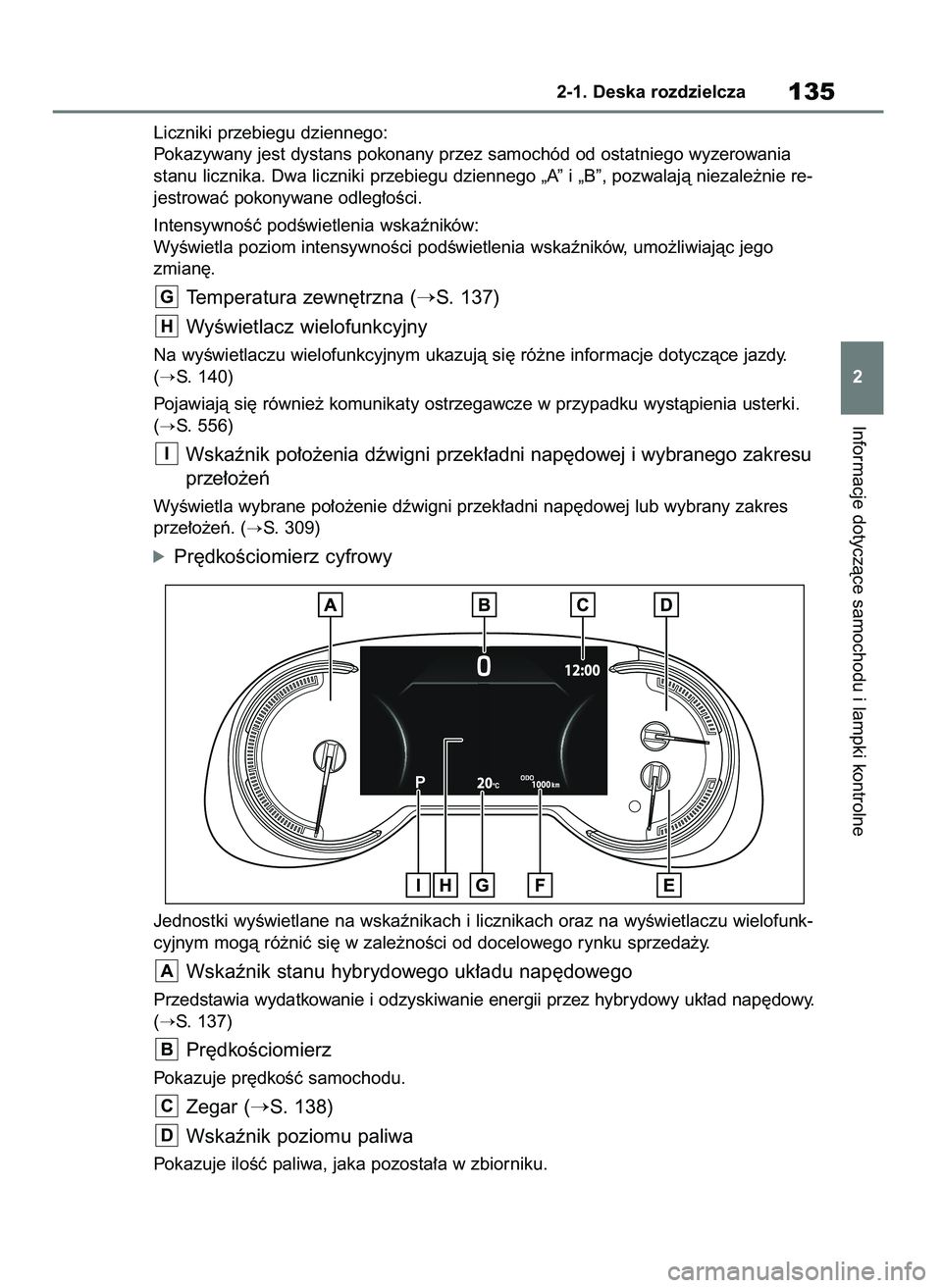

Liczniki przebiegu dziennego:
Pokazywany jest dystans pokonany przez samochód od ostatniego wyzerowania
stanu licznika. Dwa liczniki przebiegu dziennego „A” i „B”, pozwalajà niezale˝nie re-
jestrowaç pokonywane odleg∏oÊci.
IntensywnoÊç podÊwietlenia wskaêników:
WyÊwietla poziom intensywnoÊci podÊwietlenia wskaêników, umo˝liwiajàc jego
zmian´.
Temperatura zewn´trzna (S. 137)
WyÊwietlacz wielofunkcyjny
Na wyÊwietlaczu wielofunkcyjnym ukazujà si´ ró˝ne informacje dotyczàce jazdy.
(
S. 140)
Pojawiajà si´ równie˝ komunikaty ostrzegawcze w przypadku wystàpienia usterki.
(
S. 556)
Wskaênik po∏o˝enia dêwigni przek∏adni nap´dowej i wybranego zakresu
prze∏o˝eƒ
WyÊwietla wybrane po∏o˝enie dêwigni przek∏adni nap´dowej lub wybrany zakres
prze∏o˝eƒ. (
S. 309)
óPr´dkoÊciomierz cyfrowy
Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielofunk-
cyjnym mogà ró˝niç si´ w zale˝noÊci od docelowego rynku sprzeda˝y.
Wskaênik stanu hybrydowego uk∏adu nap´dowego
Przedstawia wydatkowanie i odzyskiwanie energii przez hybrydowy uk∏ad nap´dowy.
(
S. 137)
Pr´dkoÊciomierz
Pokazuje pr´dkoÊç samochodu.
Zegar (S. 138)
Wskaênik poziomu paliwa
Pokazuje iloÊç paliwa, jaka pozosta∏a w zbiorniku.
D
C
B
A
I
H
G
Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza135
2
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 135

Wskaêniki i liczniki zostajà pod-
Êwietlone, gdy
Przycisk rozruchu prze∏àczony jest
w stan ON.
Podczas zmiany trybu jazdy
Kolor pr´dkoÊciomierza zmieni si´
zgodnie z wybranym trybem jazdy.
(
S. 420)
Wersje z nap´dem na cztery ko∏a:
Kolor pr´dkoÊciomierza zmieni si´
zgodnie z wybranym trybem jazdy lub
trybu jazdy po drogach nieutwardzo-
nych. (
S. 420, 422)
Zmiana jednostki pr´dkoÊci pr´dko-
Êciomierza (w niektórych wersjach)
Jednostka pr´dkoÊci równie˝ zmienia
si´ w sposób pokazany na ilustracjach.Pr´dkoÊciomierz analogowy
Pr´dkoÊciomierz cyfrowy
B
A

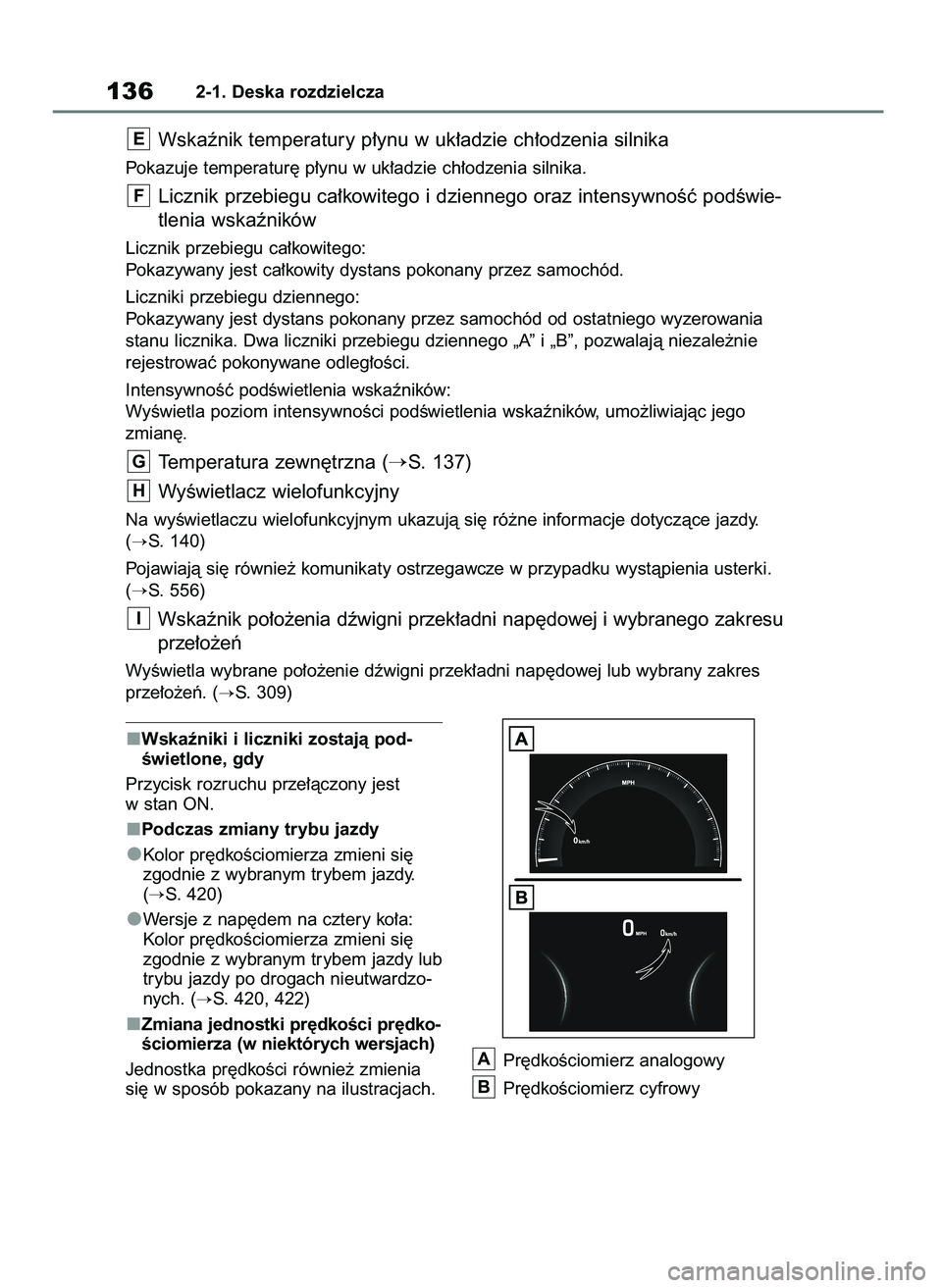

1362-1. Deska rozdzielcza
Wskaênik temperatury p∏ynu w uk∏adzie ch∏odzenia silnika
Pokazuje temperatur´ p∏ynu w uk∏adzie ch∏odzenia silnika.
Licznik przebiegu ca∏kowitego i dziennego oraz intensywnoÊç podÊwie-
tlenia wskaêników
Licznik przebiegu ca∏kowitego:
Pokazywany jest ca∏kowity dystans pokonany przez samochód.
Liczniki przebiegu dziennego:
Pokazywany jest dystans pokonany przez samochód od ostatniego wyzerowania
stanu licznika. Dwa liczniki przebiegu dziennego „A” i „B”, pozwalajà niezale˝nie
rejestrowaç pokonywane odleg∏oÊci.
IntensywnoÊç podÊwietlenia wskaêników:
WyÊwietla poziom intensywnoÊci podÊwietlenia wskaêników, umo˝liwiajàc jego
zmian´.
Temperatura zewn´trzna (S. 137)
WyÊwietlacz wielofunkcyjny
Na wyÊwietlaczu wielofunkcyjnym ukazujà si´ ró˝ne informacje dotyczàce jazdy.
(
S. 140)
Pojawiajà si´ równie˝ komunikaty ostrzegawcze w przypadku wystàpienia usterki.
(
S. 556)
Wskaênik po∏o˝enia dêwigni przek∏adni nap´dowej i wybranego zakresu
prze∏o˝eƒ
WyÊwietla wybrane po∏o˝enie dêwigni przek∏adni nap´dowej lub wybrany zakres
prze∏o˝eƒ. (
S. 309)
I
H
G
F
E
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 136
