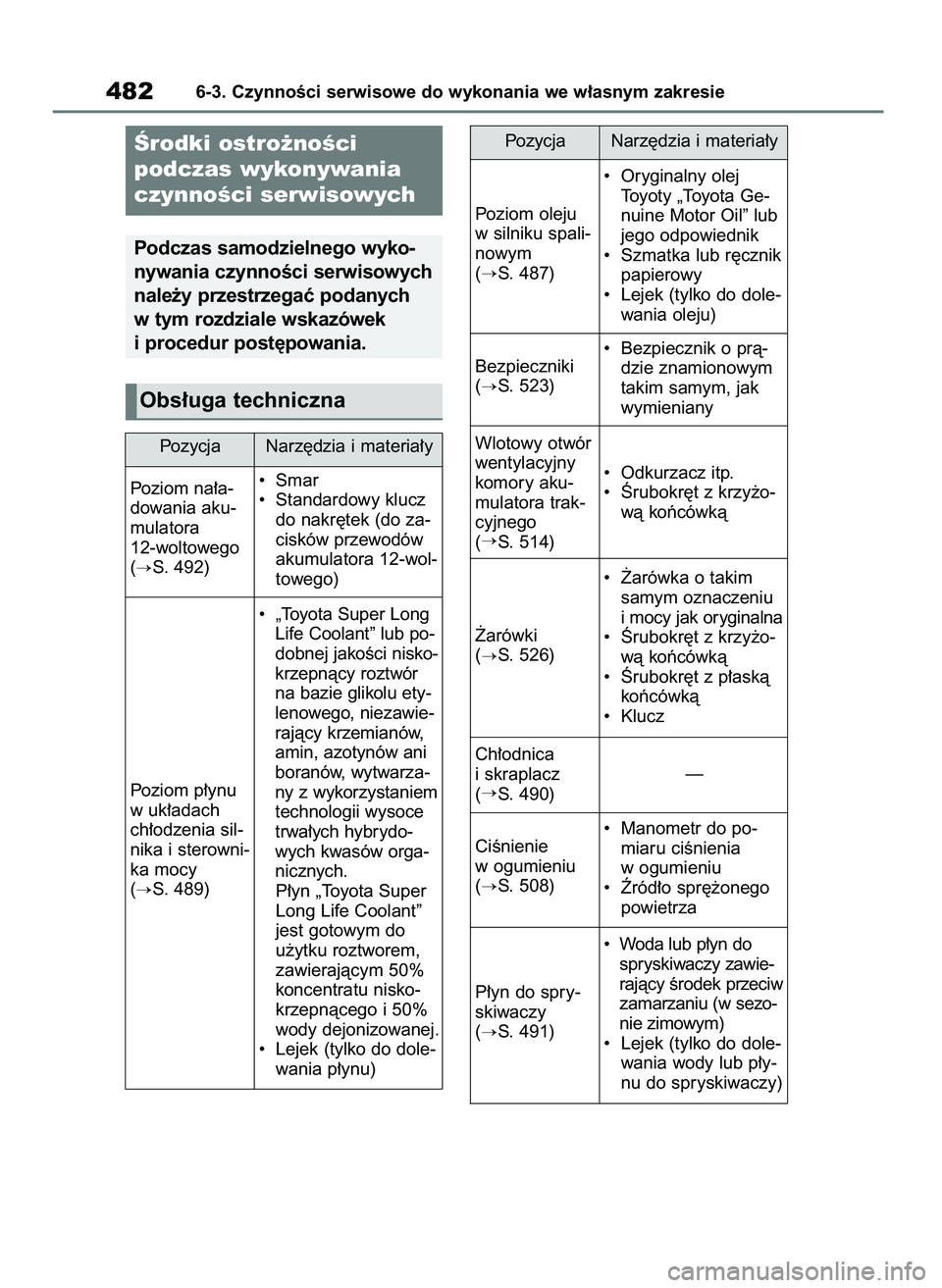

4826-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Ârodki ostro˝noÊci
podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wyko-
nywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych
w tym rozdziale wskazówek
i procedur post´powania.
Obs∏uga techniczna
Pozycja Narz´dzia i materia∏yPozycja Narz´dzia i materia∏y
Poziom na∏a-
dowania aku-
mulatora
12-woltowego
(
S. 492)• Smar
• Standardowy klucz
do nakr´tek (do za-
cisków przewodów
akumulatora 12-wol-
towego)Poziom oleju
w silniku spali-
nowym
(
S. 487)• Oryginalny olej
Toyoty „Toyota Ge-
nuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik
papierowy
• Lejek (tylko do dole-
wania oleju)
Bezpieczniki
(
S. 523)• Bezpiecznik o prà-
dzie znamionowym
takim samym, jak
wymieniany
Wlotowy otwór
wentylacyjny
komory aku-
mulatora trak-
cyjnego
(
S. 514)• Odkurzacz itp.
• Ârubokr´t z krzy˝o-
wà koƒcówkà
˚arówki
(
S. 526)• ˚arówka o takim
samym oznaczeniu
i mocy jak oryginalna
• Ârubokr´t z krzy˝o-
wà koƒcówkà
• Ârubokr´t z p∏askà
koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 490)—
CiÊnienie
w ogumieniu
(
S. 508)• Manometr do po-
miaru ciÊnienia
w ogumieniu
• èród∏o spr´˝onego
powietrza
P∏yn do spry-
skiwaczy
(
S. 491)• Woda lub p∏yn do
spryskiwaczy zawie-
rajàcy Êrodek przeciw
zamarzaniu (w sezo-
nie zimowym)
• Lejek (tylko do dole-
wania wody lub p∏y-
nu do spryskiwaczy) Poziom p∏ynu
w uk∏adach
ch∏odzenia sil-
nika i sterowni-
ka mocy
(
S. 489)• „Toyota Super Long
Life Coolant” lub po-
dobnej jakoÊci nisko-
krzepnàcy roztwór
na bazie glikolu ety-
lenowego, niezawie-
rajàcy krzemianów,
amin, azotynów ani
boranów, wytwarza-
ny z wykorzystaniem
technologii wysoce
trwa∏ych hybrydo-
wych kwasów orga-
nicznych.
P∏yn „Toyota Super
Long Life Coolant”
jest gotowym do
u˝ytku roztworem,
zawierajàcym 50%
koncentratu nisko-
krzepnàcego i 50%
wody dejonizowanej.
• Lejek (tylko do dole-
wania p∏ynu)
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 482

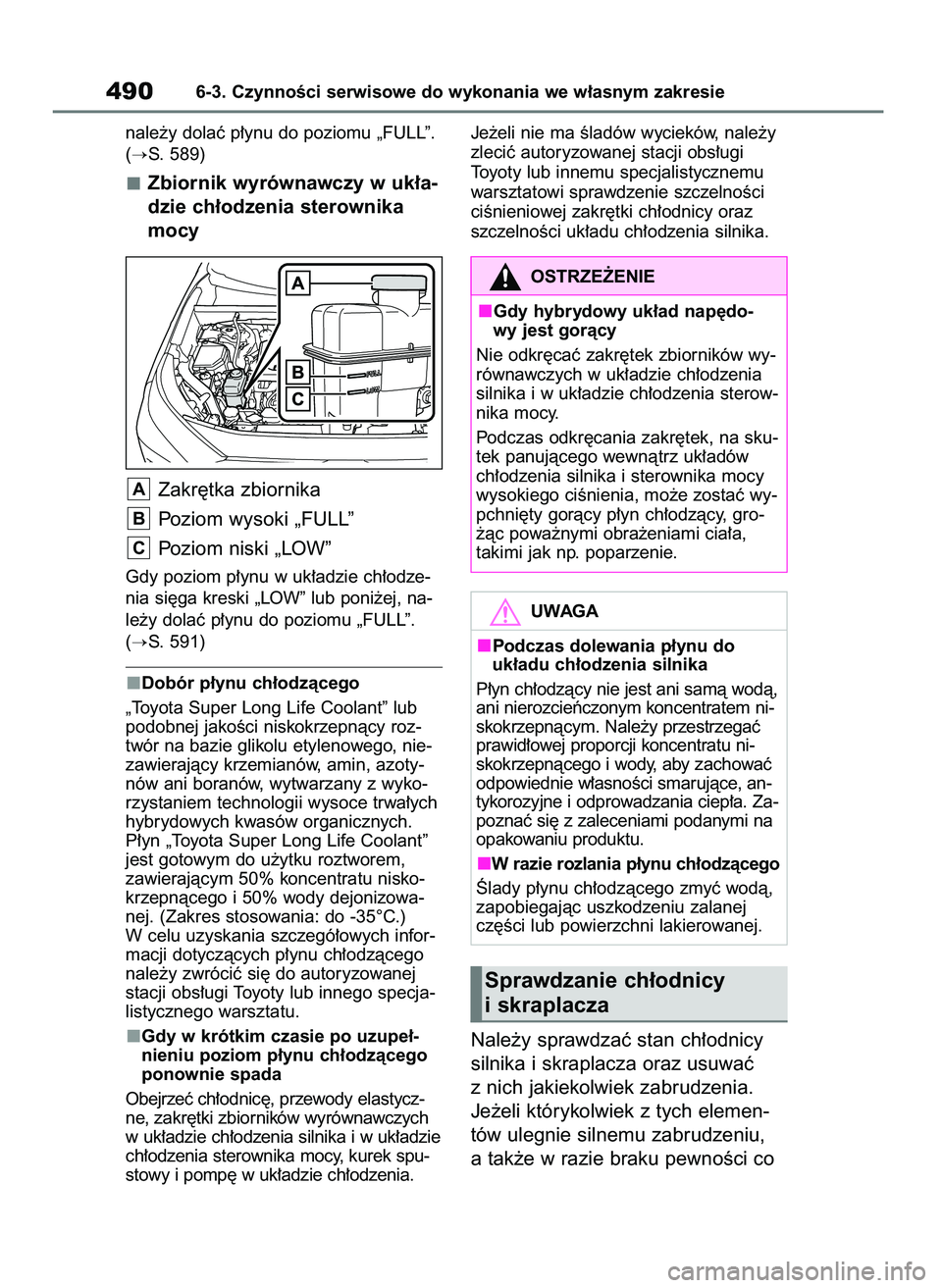

nale˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 589)
Zbiornik wyrównawczy w uk∏a-
dzie ch∏odzenia sterownika
mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie ch∏odze-
nia si´ga kreski „LOW” lub poni˝ej, na-
le˝y dolaç p∏ynu do poziomu „FULL”.
(
S. 591)
Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub
podobnej jakoÊci niskokrzepnàcy roz-
twór na bazie glikolu etylenowego, nie-
zawierajàcy krzemianów, amin, azoty-
nów ani boranów, wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych
hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant”
jest gotowym do u˝ytku roztworem,
zawierajàcym 50% koncentratu nisko-
krzepnàcego i 50% wody dejonizowa-
nej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych infor-
macji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏-
nieniu poziom p∏ynu ch∏odzàcego
ponownie spada
Obejrzeç ch∏odnic´, przewody elastycz-
ne, zakr´tki zbiorników wyrównawczych
w uk∏adzie ch∏odzenia silnika i w uk∏adzie
ch∏odzenia sterownika mocy, kurek spu-
stowy i pomp´ w uk∏adzie ch∏odzenia.Je˝eli nie ma Êladów wycieków, nale˝y
zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej zakr´tki ch∏odnicy oraz
szczelnoÊci uk∏adu ch∏odzenia silnika.
Nale˝y sprawdzaç stan ch∏odnicy
silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elemen-
tów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co
C
B
A
4906-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Gdy hybrydowy uk∏ad nap´do-
wy jest goràcy
Nie odkr´caç zakr´tek zbiorników wy-
równawczych w uk∏adzie ch∏odzenia
silnika i w uk∏adzie ch∏odzenia sterow-
nika mocy.
Podczas odkr´cania zakr´tek, na sku-
tek panujàcego wewnàtrz uk∏adów
ch∏odzenia silnika i sterownika mocy
wysokiego ciÊnienia, mo˝e zostaç wy-
pchni´ty goràcy p∏yn ch∏odzàcy, gro-
˝àc powa˝nymi obra˝eniami cia∏a,
takimi jak np. poparzenie.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà,
ani nierozcieƒczonym koncentratem ni-
skokrzepnàcym. Nale˝y przestrzegaç
prawid∏owej proporcji koncentratu ni-
skokrzepnàcego i wody, aby zachowaç
odpowiednie w∏asnoÊci smarujàce, an-
tykorozyjne i odprowadzania ciep∏a. Za-
poznaç si´ z zaleceniami podanymi na
opakowaniu produktu.
W razie rozlania p∏ynu ch∏odzàcego
Âlady p∏ynu ch∏odzàcego zmyç wodà,
zapobiegajàc uszkodzeniu zalanej
cz´Êci lub powierzchni lakierowanej.
Sprawdzanie ch∏odnicy
i skraplacza
48 RAV4 HV OM42C86E 19/11/19 11:39 Page 490

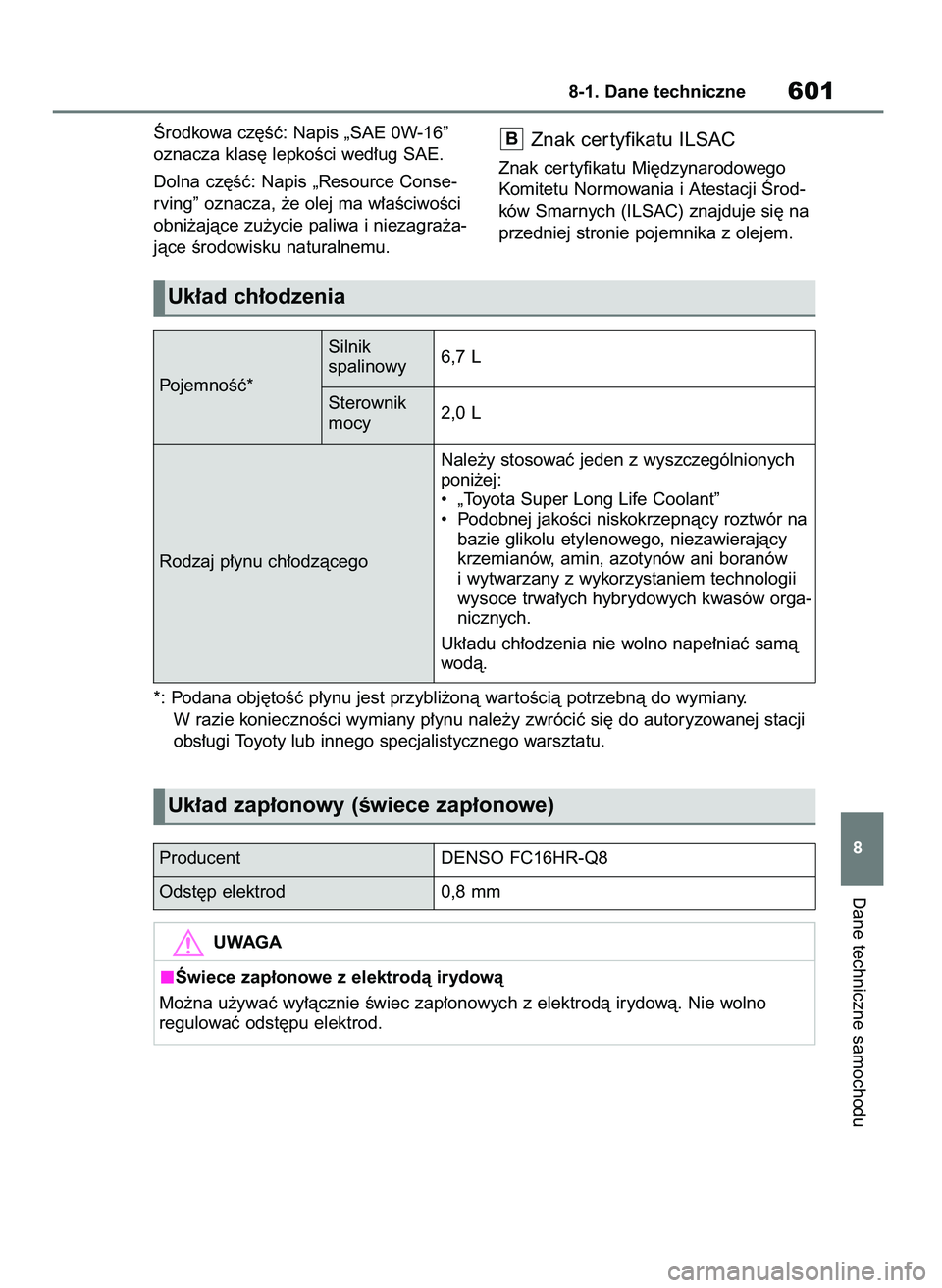

Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
Dane techniczne samochodu
8-1. Dane techniczne601
8
Uk∏ad ch∏odzenia
PojemnoÊç*6,7 L Silnik
spalinowy
2,0 L Sterownik
mocy
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów orga-
nicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà
wodà.
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Producent DENSO FC16HR-Q8
Odst´p elektrod 0,8 mm *: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
