2019 TOYOTA RAV4 Instrukcja obsługi (in Polish)

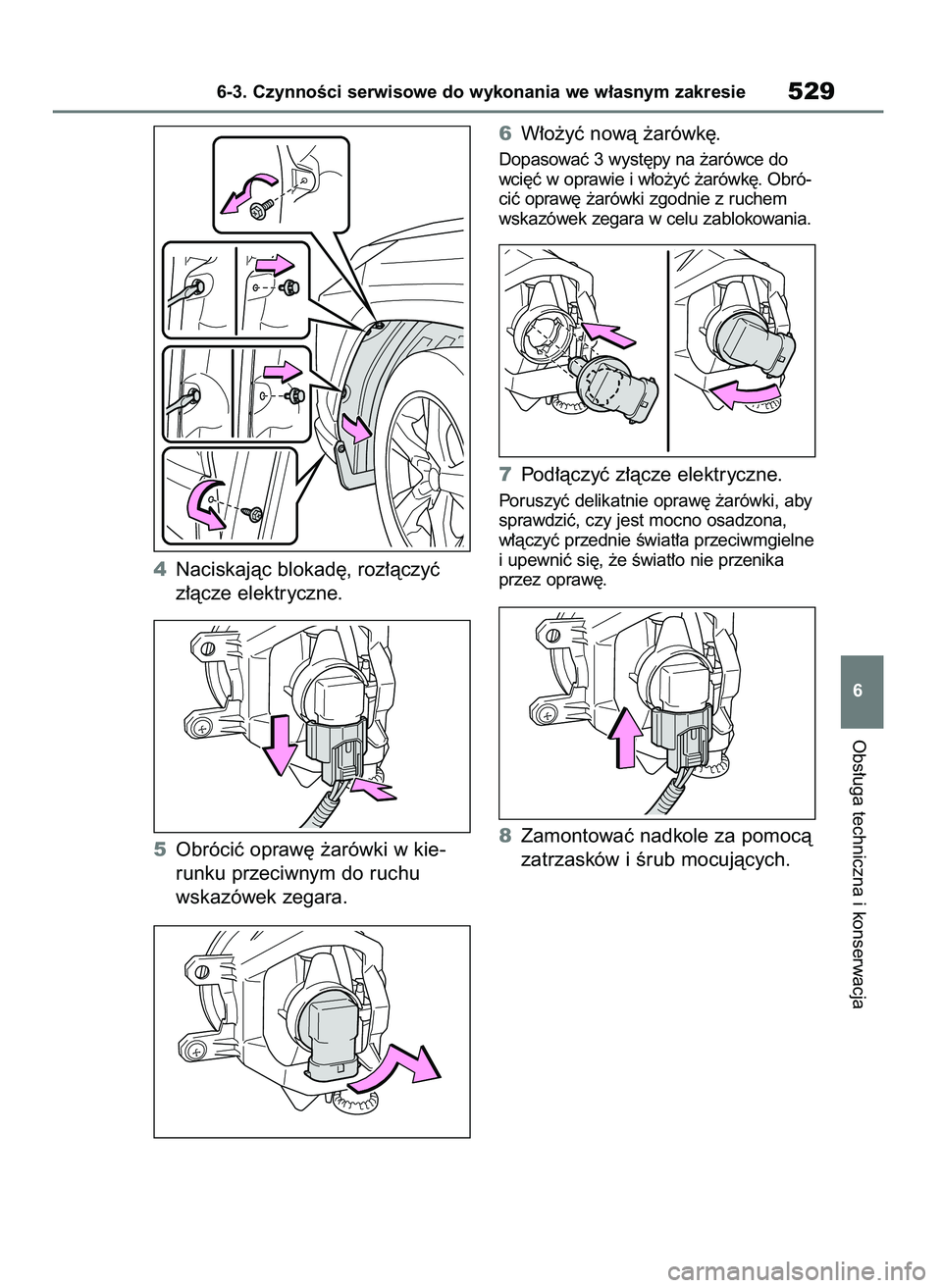

4Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
5Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.6W∏o˝yç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝arówce do
wci´ç w oprawie i w∏o˝yç ˝arówk´. Obró-
ciç opraw´ ˝arówki zgodnie z ruchem
wskazówek zegara w celu zablokowania.
7Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝arówki, aby
sprawdziç, czy jest mocno osadzona,
w∏àczyç przednie Êwiat∏a przeciwmgielne
i upewniç si´, ˝e Êwiat∏o nie przenika
przez opraw´.
8Zamontowaç nadkole za pomocà
zatrzasków i Êrub mocujàcych.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie529
6
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 529

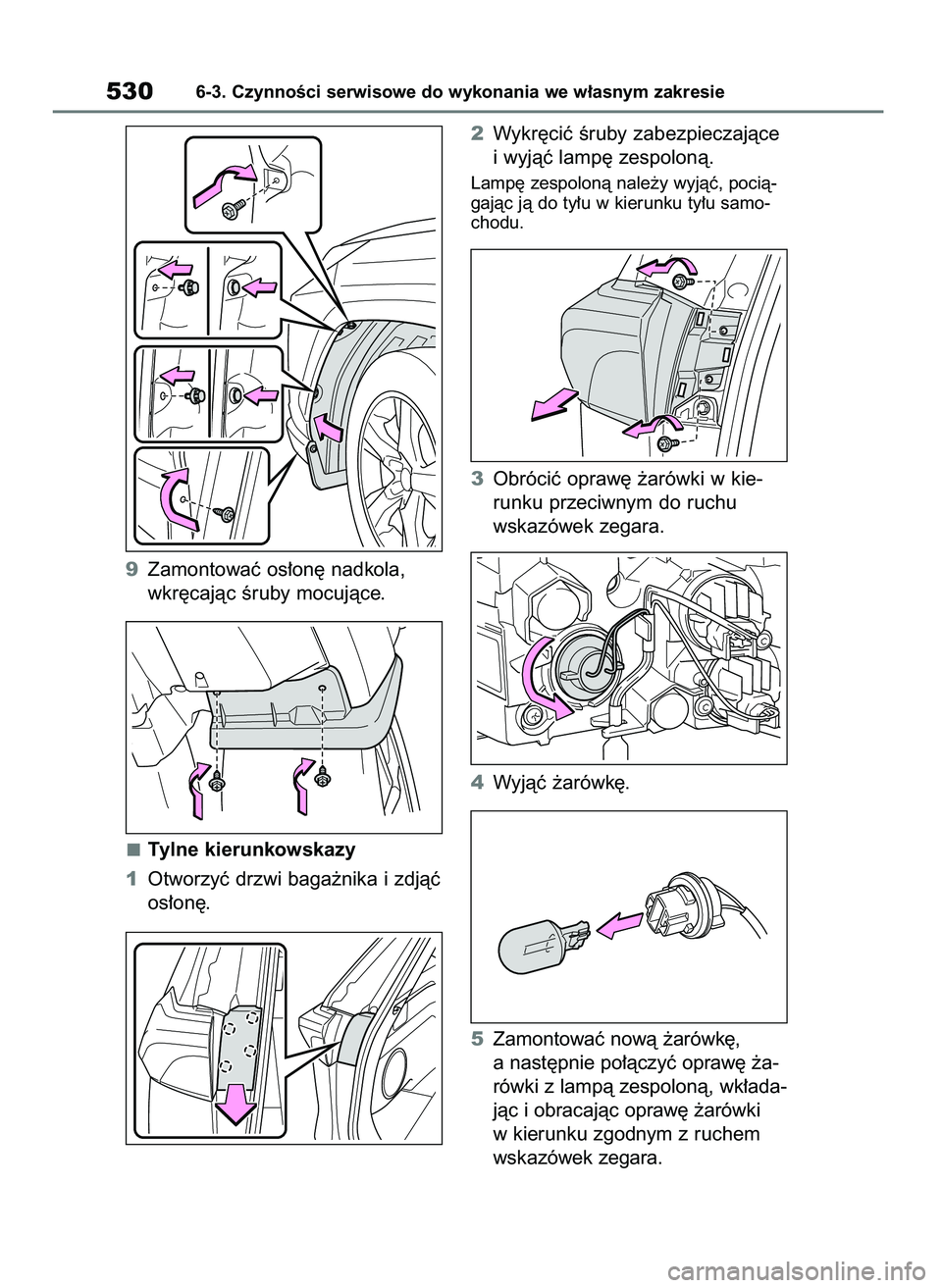

9Zamontowaç os∏on´ nadkola,
wkr´cajàc Êruby mocujàce.
Tylne kierunkowskazy
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.2Wykr´ciç Êruby zabezpieczajàce
i wyjàç lamp´ zespolonà.
Lamp´ zespolonà nale˝y wyjàç, pocià-
gajàc jà do ty∏u w kierunku ty∏u samo-
chodu.
3Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏ada-
jàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
5306-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 530

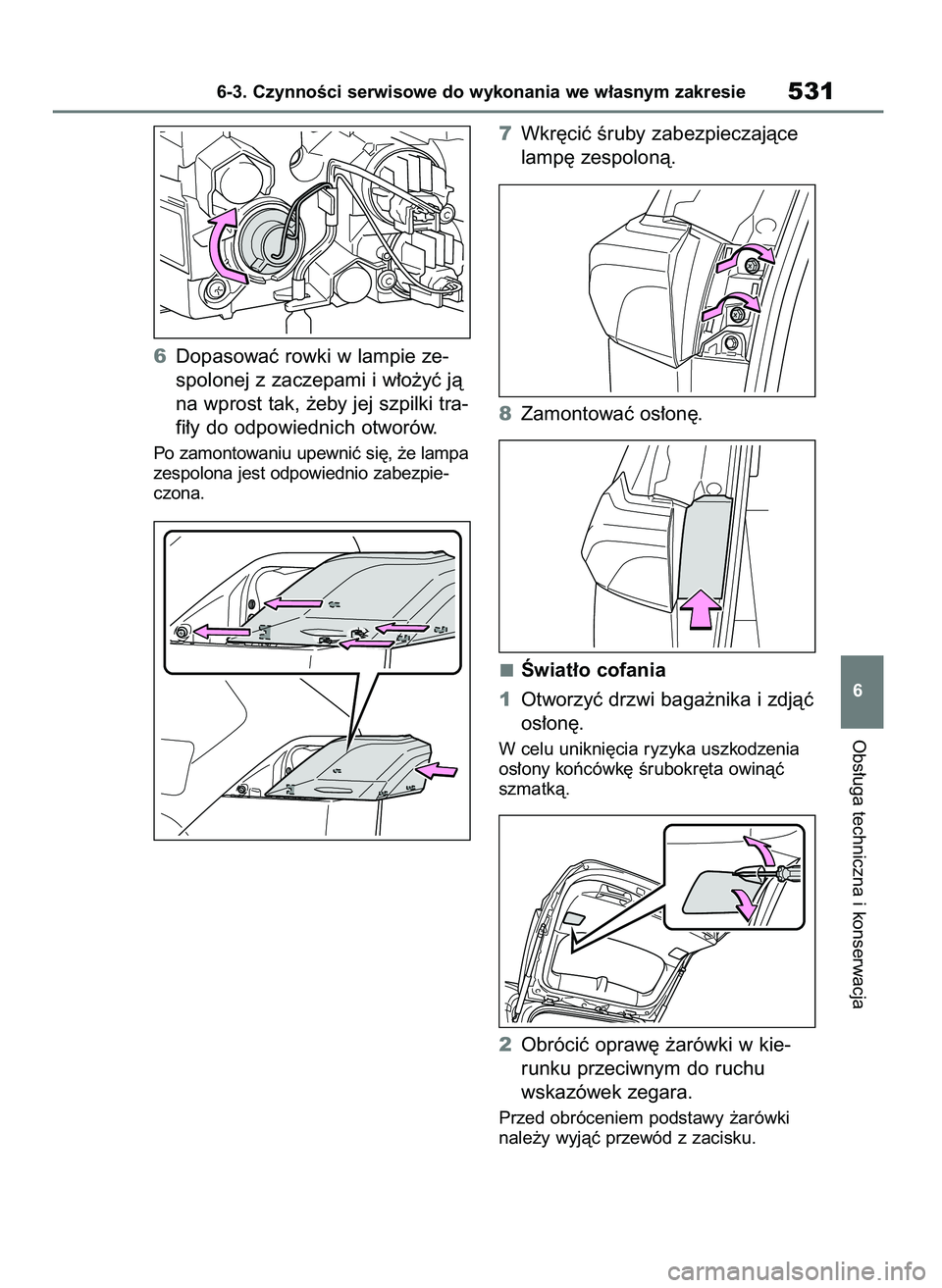

6Dopasowaç rowki w lampie ze-
spolonej z zaczepami i w∏o˝yç jà
na wprost tak, ˝eby jej szpilki tra-
fi∏y do odpowiednich otworów.
Po zamontowaniu upewniç si´, ˝e lampa
zespolona jest odpowiednio zabezpie-
czona.
7Wkr´ciç Êruby zabezpieczajàce
lamp´ zespolonà.
8Zamontowaç os∏on´.
Âwiat∏o cofania
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
W celu unikni´cia ryzyka uszkodzenia
os∏ony koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie531
6
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 531

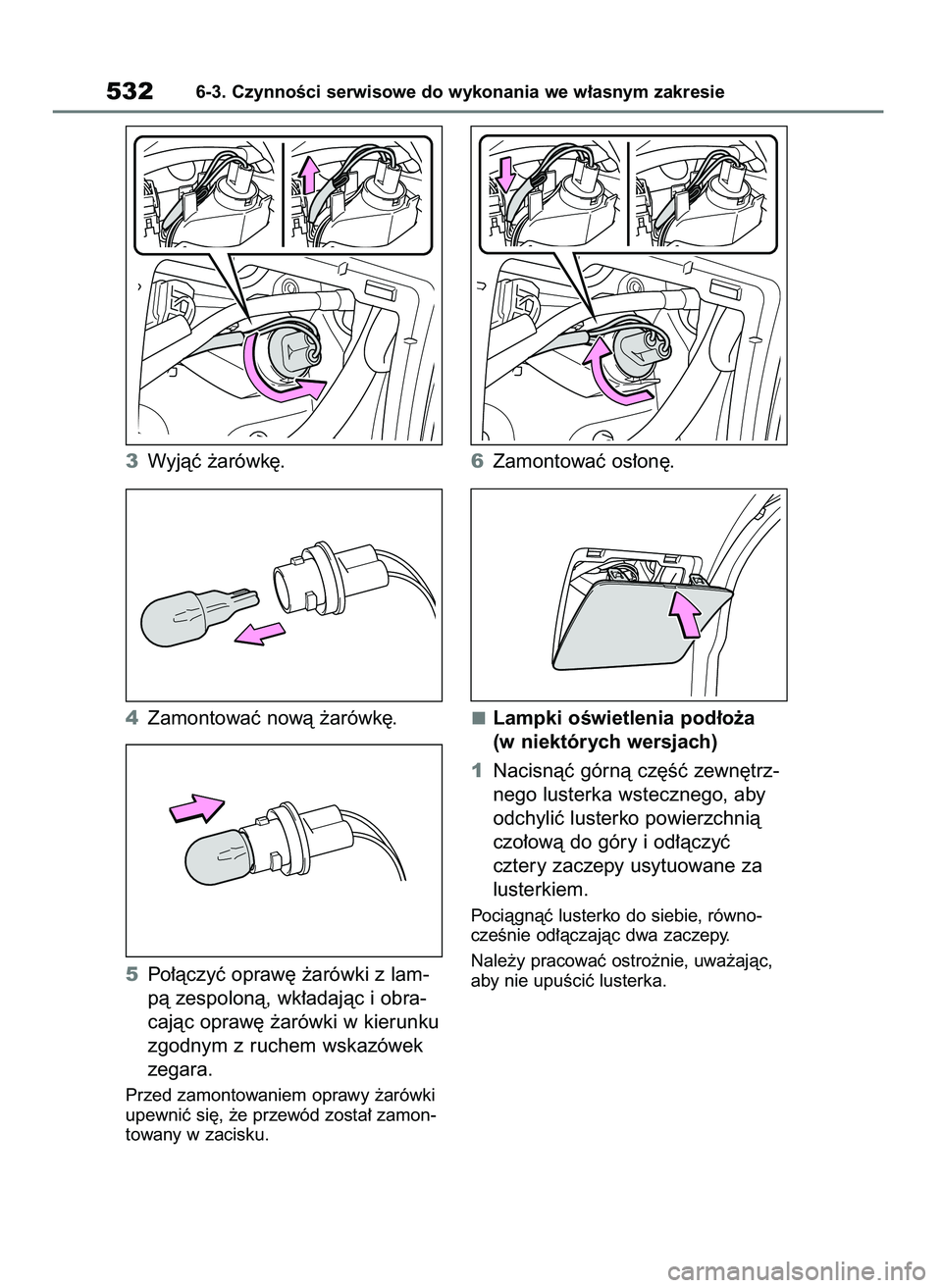

3Wyjàç ˝arówk´.
4Zamontowaç nowà ˝arówk´.
5Po∏àczyç opraw´ ˝arówki z lam-
pà zespolonà, wk∏adajàc i obra-
cajàc opraw´ ˝arówki w kierunku
zgodnym z ruchem wskazówek
zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
6Zamontowaç os∏on´.
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
1Nacisnàç górnà cz´Êç zewn´trz-
nego lusterka wstecznego, aby
odchyliç lusterko powierzchnià
czo∏owà do góry i od∏àczyç
cztery zaczepy usytuowane za
lusterkiem.
Pociàgnàç lusterko do siebie, równo-
czeÊnie od∏àczajàc dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
5326-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 532

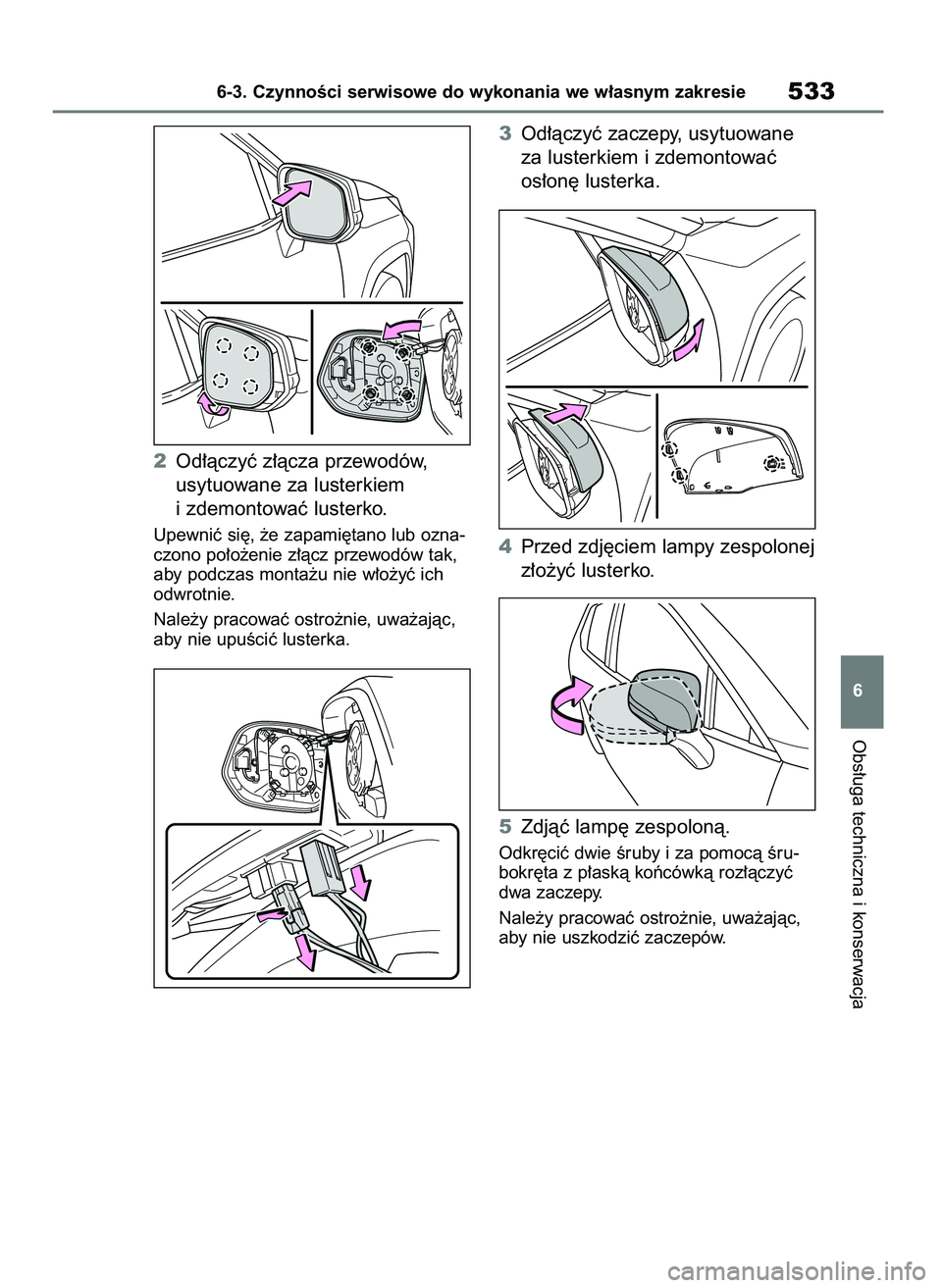

2Od∏àczyç z∏àcza przewodów,
usytuowane za lusterkiem
i zdemontowaç lusterko.
Upewniç si´, ˝e zapami´tano lub ozna-
czono po∏o˝enie z∏àcz przewodów tak,
aby podczas monta˝u nie w∏o˝yç ich
odwrotnie.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie upuÊciç lusterka.
3Od∏àczyç zaczepy, usytuowane
za lusterkiem i zdemontowaç
os∏on´ lusterka.
4Przed zdj´ciem lampy zespolonej
z∏o˝yç lusterko.
5Zdjàç lamp´ zespolonà.
Odkr´ciç dwie Êruby i za pomocà Êru-
bokr´ta z p∏askà koƒcówkà roz∏àczyç
dwa zaczepy.
Nale˝y pracowaç ostro˝nie, uwa˝ajàc,
aby nie uszkodziç zaczepów.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie533
6
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 533

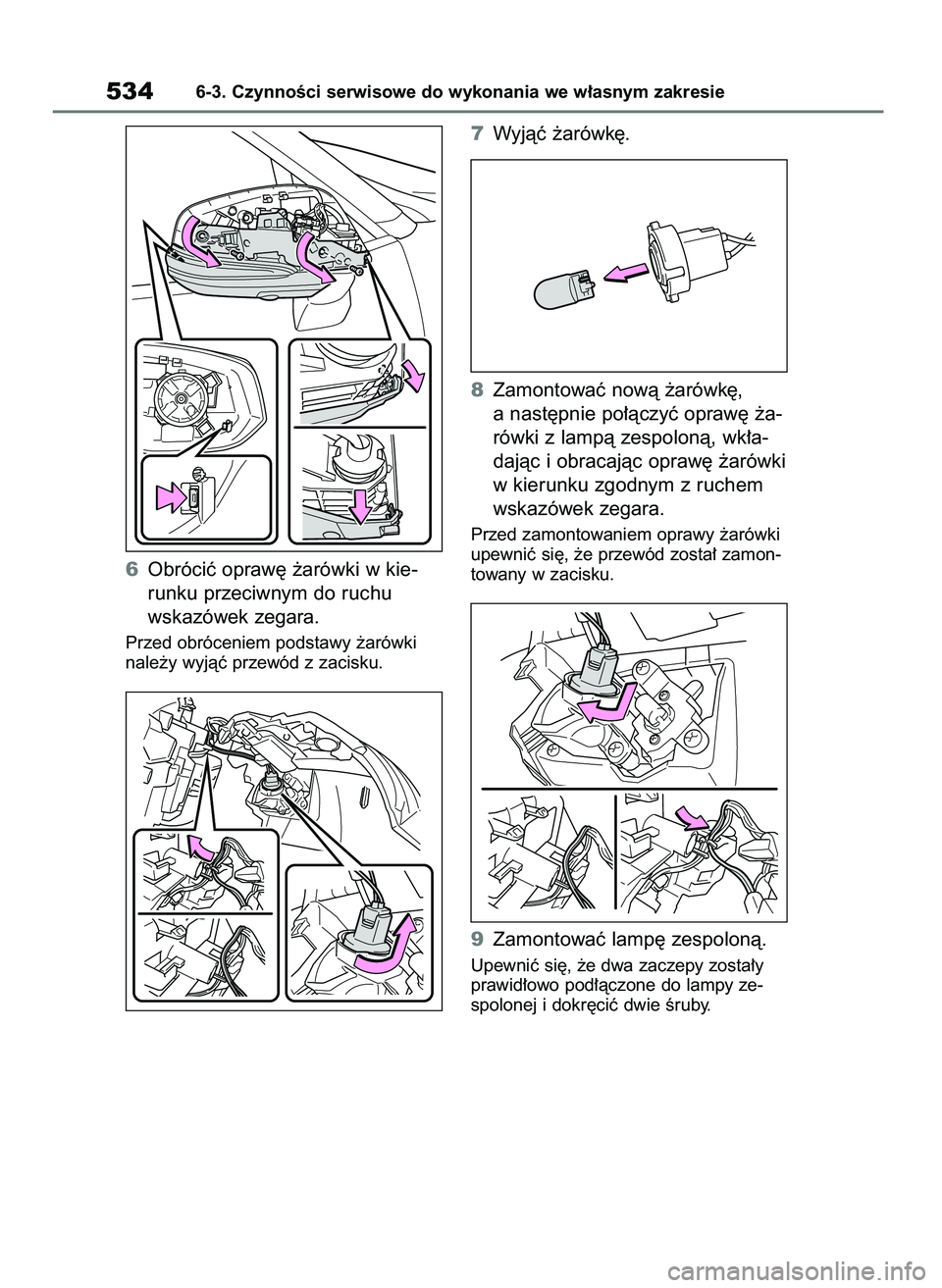

6Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
Przed obróceniem podstawy ˝arówki
nale˝y wyjàç przewód z zacisku.
7Wyjàç ˝arówk´.
8Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´ ˝a-
rówki z lampà zespolonà, wk∏a-
dajàc i obracajàc opraw´ ˝arówki
w kierunku zgodnym z ruchem
wskazówek zegara.
Przed zamontowaniem oprawy ˝arówki
upewniç si´, ˝e przewód zosta∏ zamon-
towany w zacisku.
9Zamontowaç lamp´ zespolonà.
Upewniç si´, ˝e dwa zaczepy zosta∏y
prawid∏owo pod∏àczone do lampy ze-
spolonej i dokr´ciç dwie Êruby.
5346-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 534

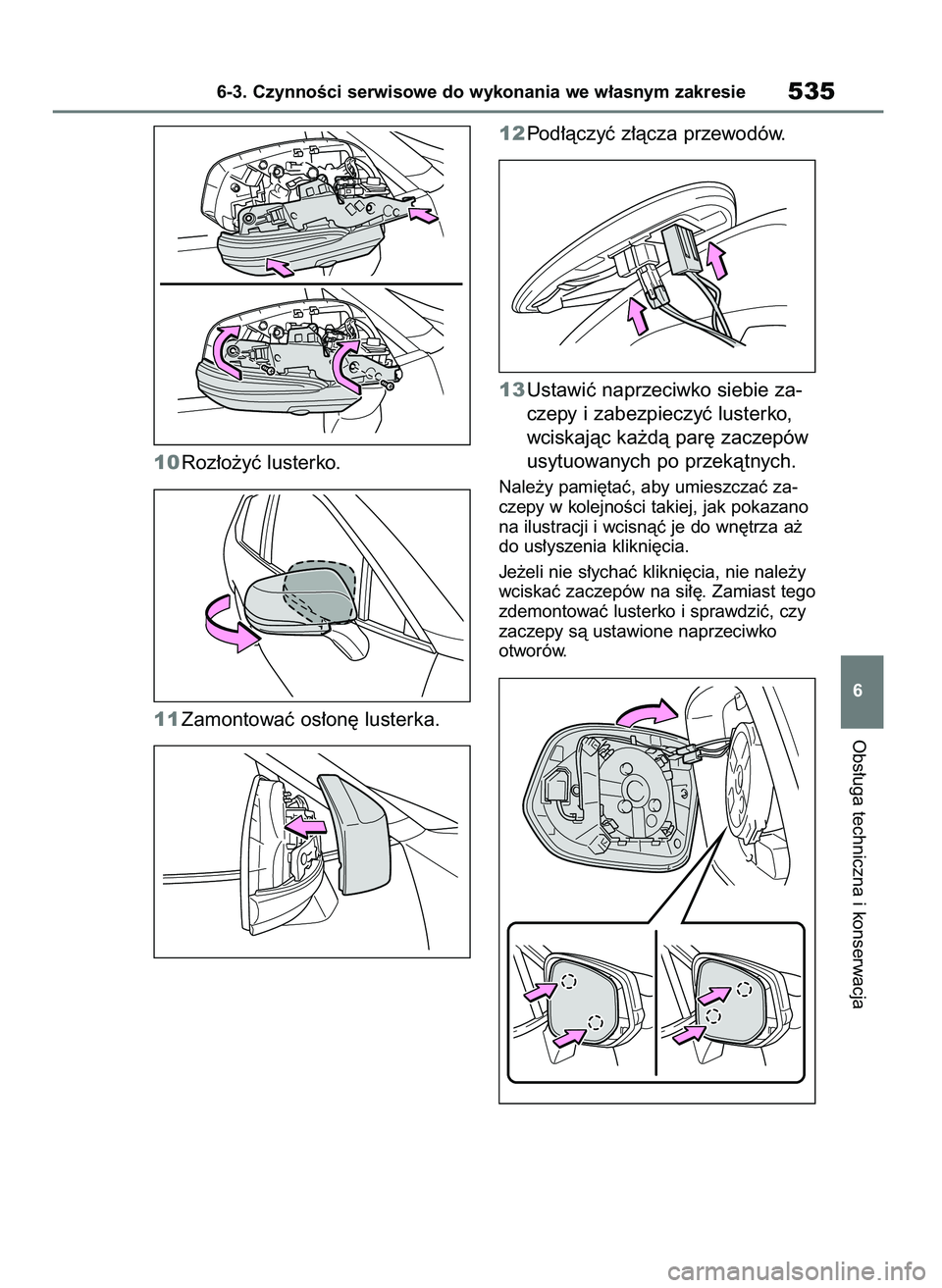

10Roz∏o˝yç lusterko.
11Zamontowaç os∏on´ lusterka.12Pod∏àczyç z∏àcza przewodów.
13Ustawiç naprzeciwko siebie za-
czepy i zabezpieczyç lusterko,
wciskajàc ka˝dà par´ zaczepów
usytuowanych po przekàtnych.
Nale˝y pami´taç, aby umieszczaç za-
czepy w kolejnoÊci takiej, jak pokazano
na ilustracji i wcisnàç je do wn´trza a˝
do us∏yszenia klikni´cia.
Je˝eli nie s∏ychaç klikni´cia, nie nale˝y
wciskaç zaczepów na si∏´. Zamiast tego
zdemontowaç lusterko i sprawdziç, czy
zaczepy sà ustawione naprzeciwko
otworów.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie535
6
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 535

5366-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

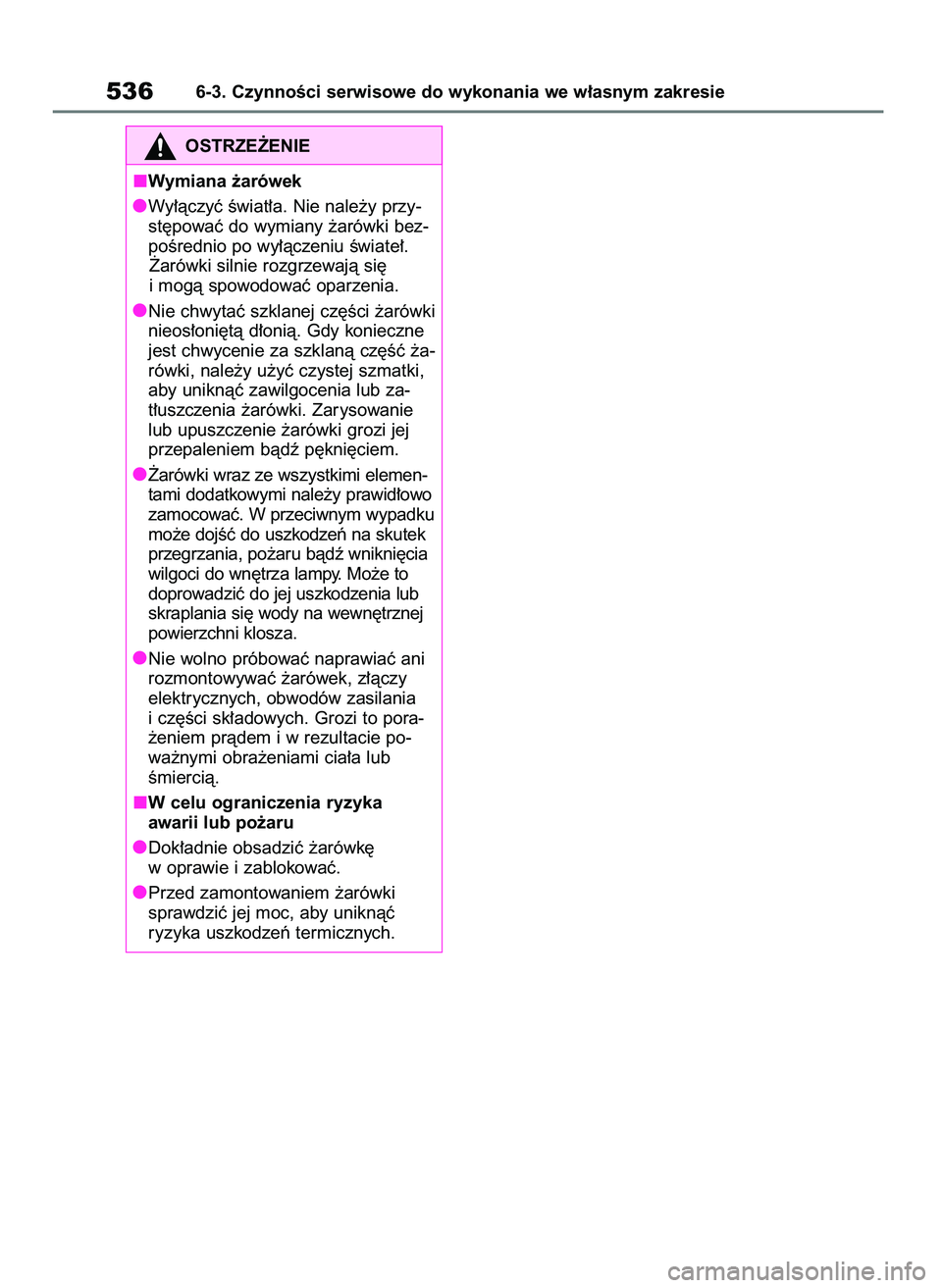

OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´
i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym wypadku
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
Nie wolno próbowaç naprawiaç ani
rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania
i cz´Êci sk∏adowych. Grozi to pora-
˝eniem pràdem i w rezultacie po-
wa˝nymi obra˝eniami cia∏a lub
Êmiercià.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´
w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki
sprawdziç jej moc, aby uniknàç
ryzyka uszkodzeƒ termicznych.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 536
