Page 385 of 519

3836-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10569D
■Intervalle de contrôle
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par
le programme d’entretien. Le remplacement peut devoir être plus fréquent si
vous circulez dans une région poussiéreuse ou urbaine à trafic très dense.
(Pour de plus amples informations sur l’entretien périodique, veuillez vous
reporter au “Guide du programme d’entretien” ou au “Supplément du manuel
du propriétaire”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si
nécessaire.
NOTE
■Lorsque vous utilisez le système de climatisation
Veillez à ce qu’un filtre soit toujours présent.
Le système de climatisation risque de tomber en panne si vous l’utilisez
sans filtre.
■ Lorsque vous retirez la boîte à gants
Appliquez toujours la procédure prescrite pour retirer la boîte à gants
( P. 380). Si vous retirez la boîte à gants sans appliquer la procédure
prescrite, vous risquez d’en abîmer l’articulation.
■ Pour éviter tout dommage au couvercle de filtre
Lorsque vous tirez sur le couvercle de
filtre dans le sens de la flèche pour le
détacher, prenez garde à ne pas trop
forcer sur les ergots. À défaut, les ergots
risquent d’être endommagés.
Page 386 of 519
3846-3. Entretien à faire soi-même
C-HR_OM_USA_OM10569D

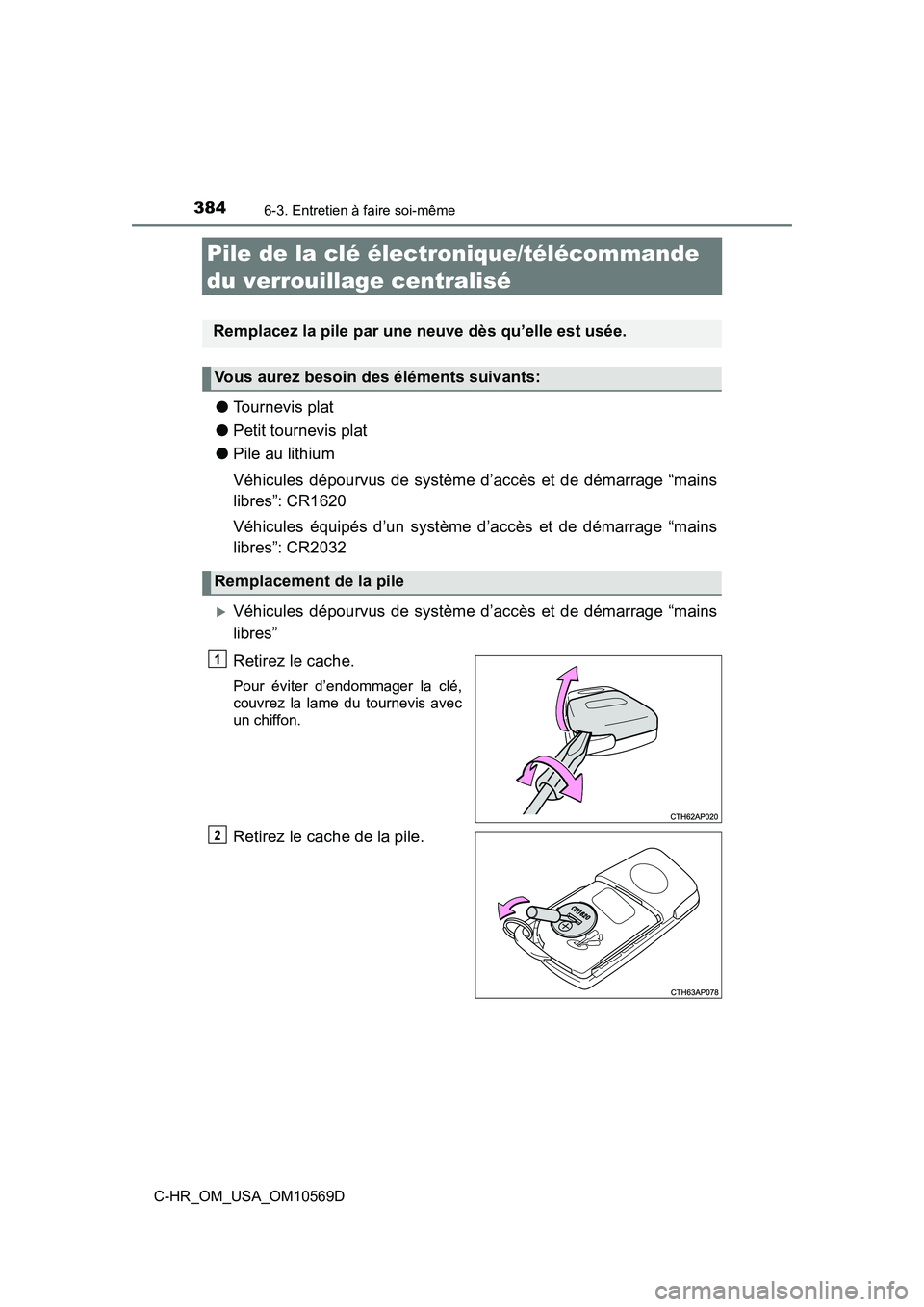

Pile de la clé électronique/télécommande
du verrouillage centralisé
●Tournevis plat
● Petit tournevis plat
● Pile au lithium
Véhicules dépourvus de système d’accès et de démarrage “mains
libres”: CR1620
Véhicules équipés d’un système d’accès et de démarrage “mains
libres”: CR2032
Véhicules dépourvus de système d’accès et de démarrage “mains
libres”
Retirez le cache.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis avec
un chiffon.
Retirez le cache de la pile.
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile
1
2
Page 387 of 519
3856-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10569D

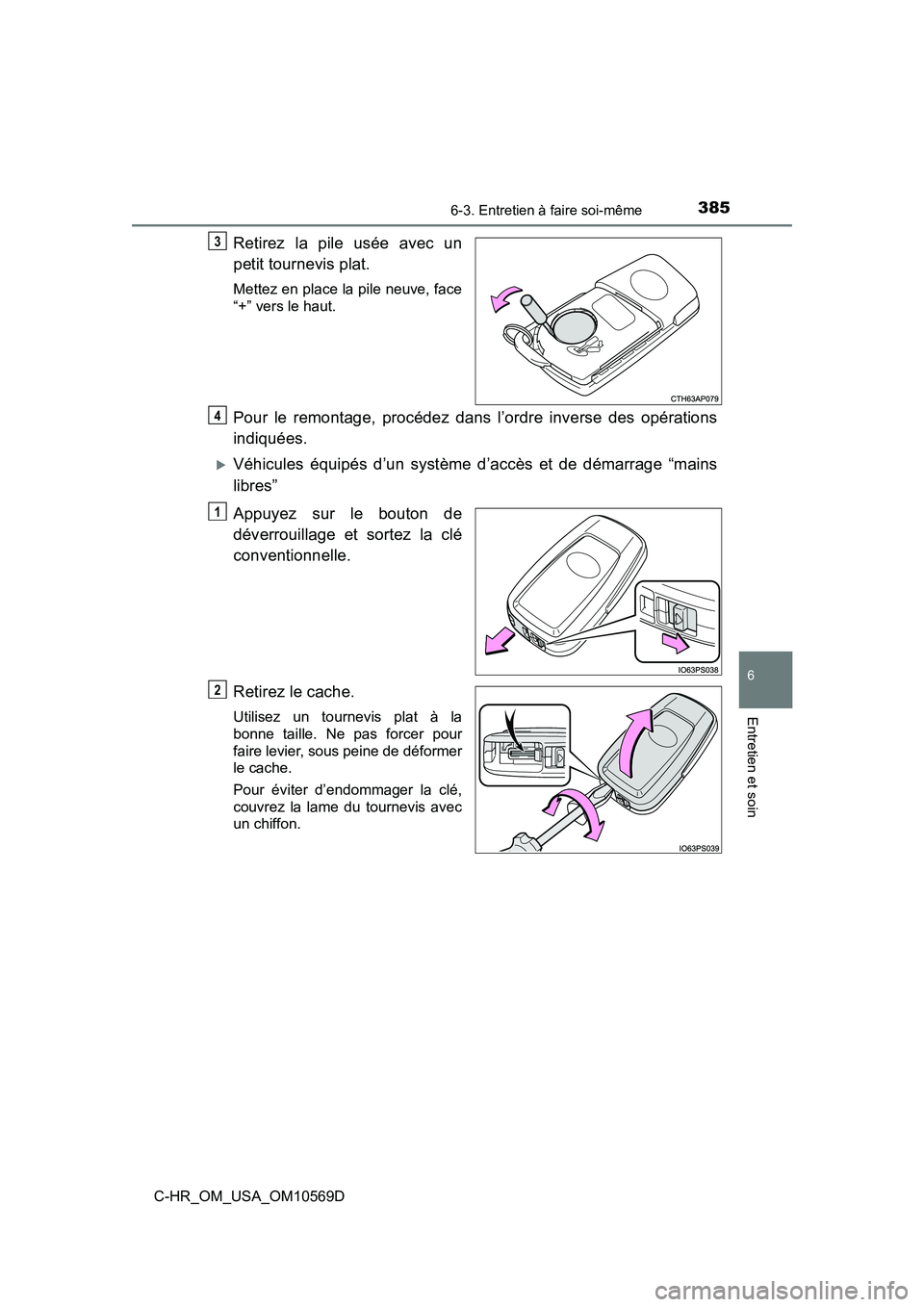

Retirez la pile usée avec un
petit tournevis plat.
Mettez en place la pile neuve, face
“+” vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Véhicules équipés d’un système d’accès et de démarrage “mains
libres”
Appuyez sur le bouton de
déverrouillage et sortez la clé
conventionnelle.
Retirez le cache.
Utilisez un tournevis plat à la
bonne taille. Ne pas forcer pour
faire levier, sous peine de déformer
le cache.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis avec
un chiffon.
3
4
1
2
Page 388 of 519

3866-3. Entretien à faire soi-même
C-HR_OM_USA_OM10569D
Retirez la pile vide.
Lorsque vous retirez le cache, si la
pile reste invisible parce que le
module de la clé électronique
attache à la partie supérieure du
cache, séparez le module du
cache comme indiqué sur la figure,
pour pouvoir accéder à la pile.
Utilisez un tournevis plat à la
bonne taille pour retirer la pile.
Mettez en place la pile neuve, face “+” vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Utilisez une pile au lithium modèle CR1620 (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou CR2032 (véhicules
équipés d’un système d’accès et de démarrage “mains libres”)
●Vous pouvez acheter les piles chez votre concessionnaire Toyota, dans les
magasins d’appareils électriques ou chez les photographes.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d’accès et de démarrage “mains libres” (sur modèles équipés)
et la télécommande du verrouillage centralisé ne fonctionnent pas
normalement.
● La portée utile est réduite.
3
4
Page 389 of 519
3876-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10569D

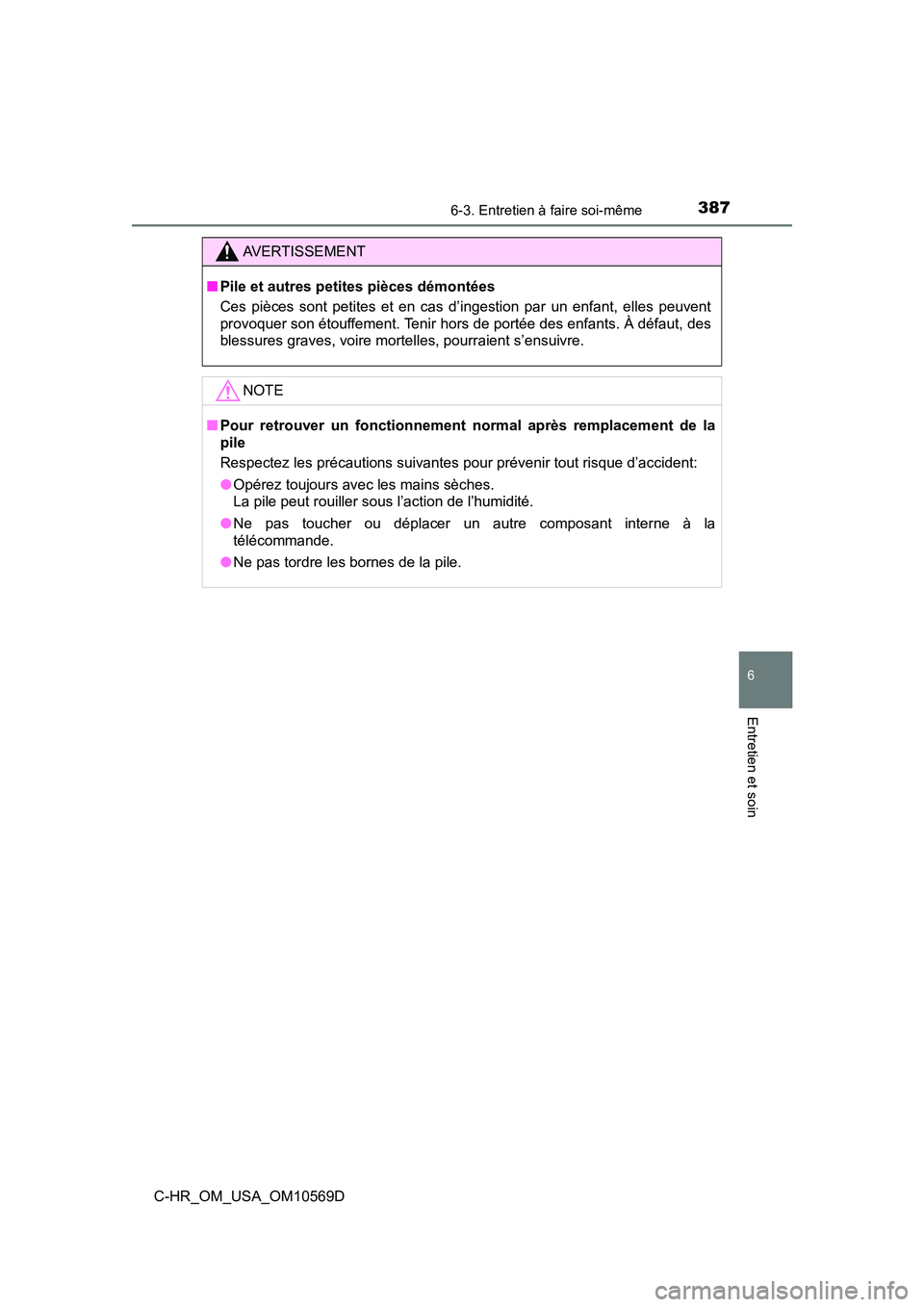

AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la
télécommande.
● Ne pas tordre les bornes de la pile.
Page 390 of 519
3886-3. Entretien à faire soi-même
C-HR_OM_USA_OM10569D

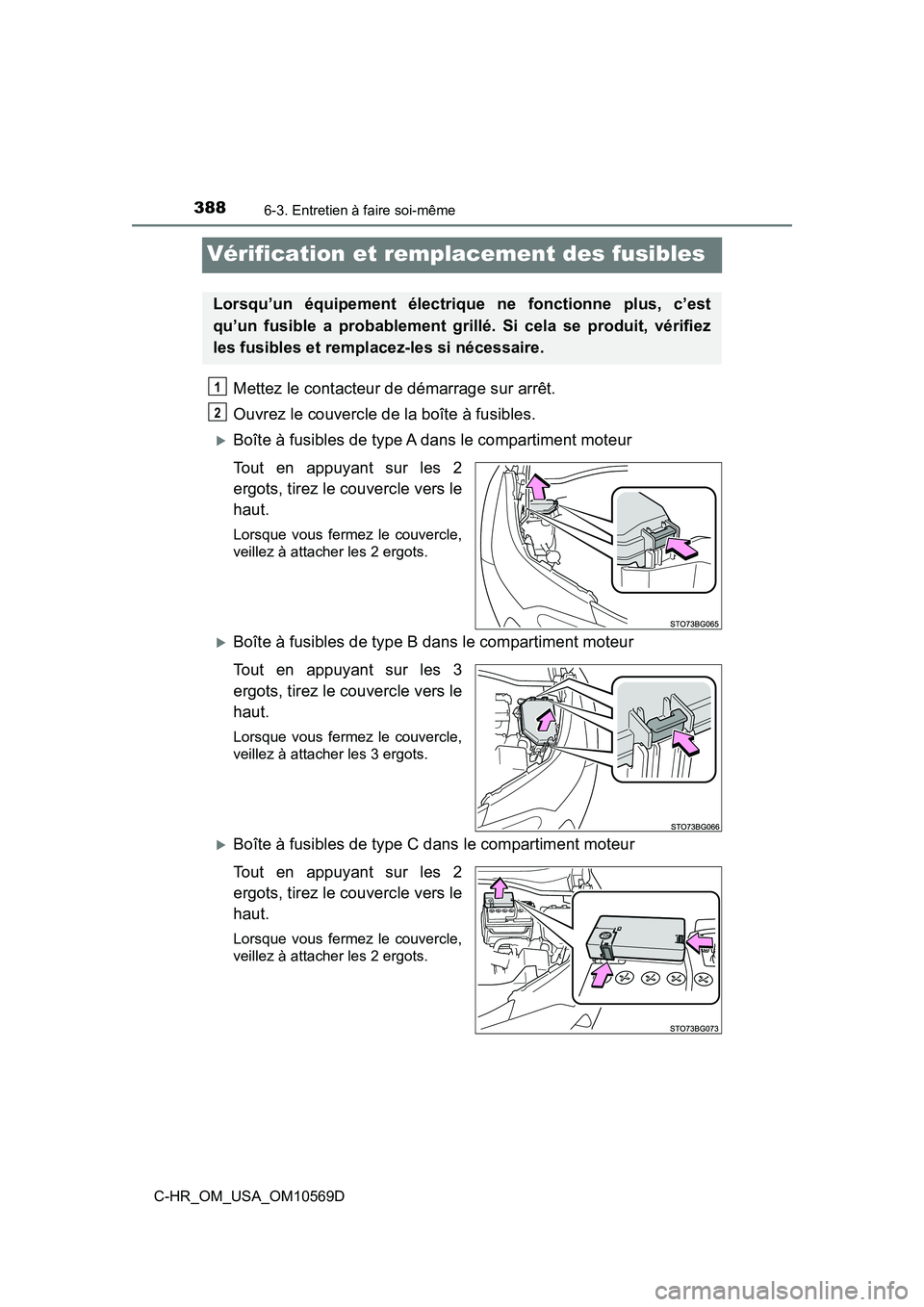

Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Boîte à fusibles de type B dans le compartiment moteur
Tout en appuyant sur les 3
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 3 ergots.
Boîte à fusibles de type C dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Lorsqu’un équipement électrique ne fonctionne plus, c’est
qu’un fusible a probablement grillé. Si cela se produit, vérifiez
les fusibles et remplacez-les si nécessaire.
1
2
Page 391 of 519
3896-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10569D

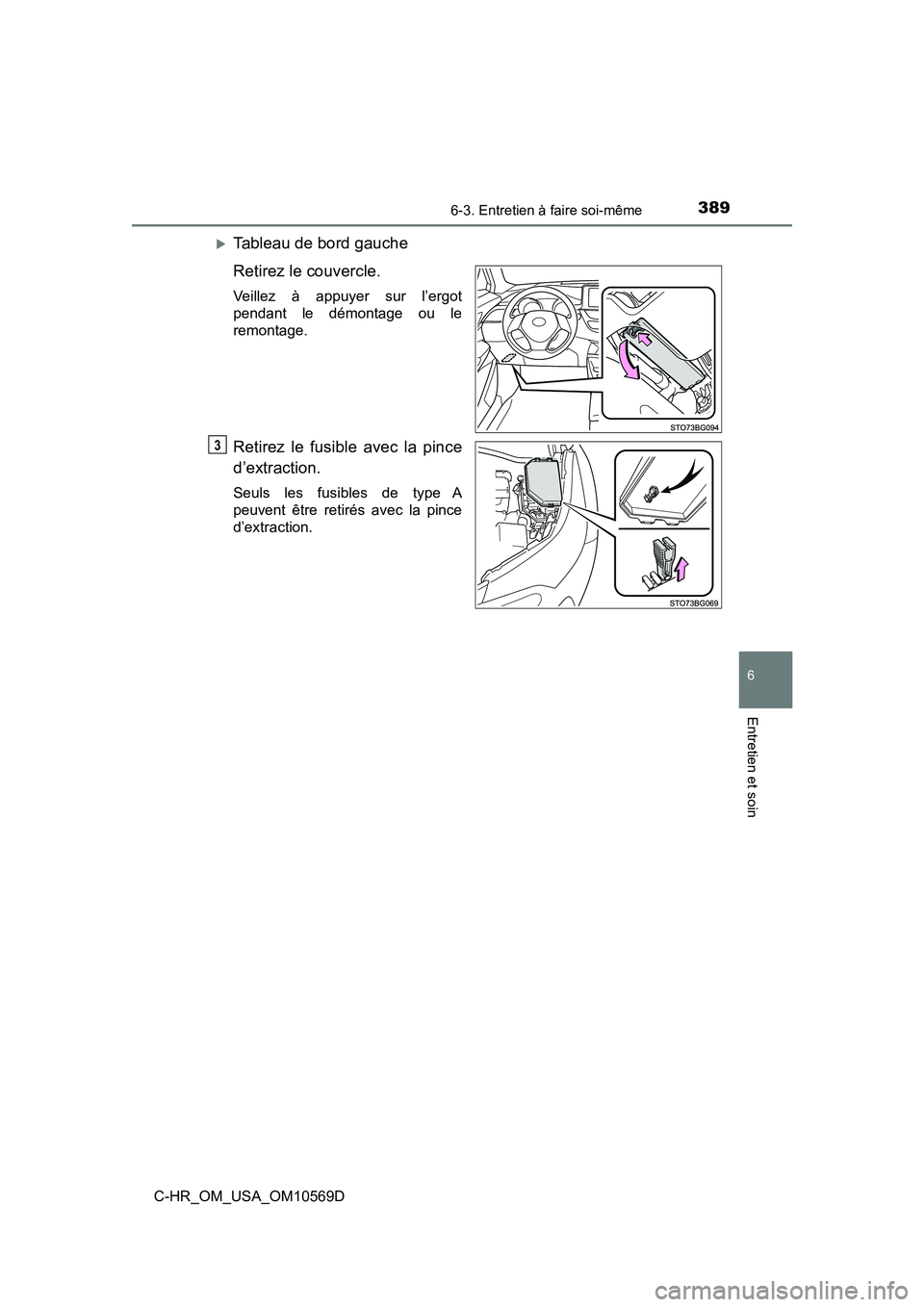

Tableau de bord gauche
Retirez le couvercle.
Veillez à appuyer sur l’ergot
pendant le démontage ou le
remontage.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés avec la pince
d’extraction.
3
Page 392 of 519
3906-3. Entretien à faire soi-même
C-HR_OM_USA_OM10569D

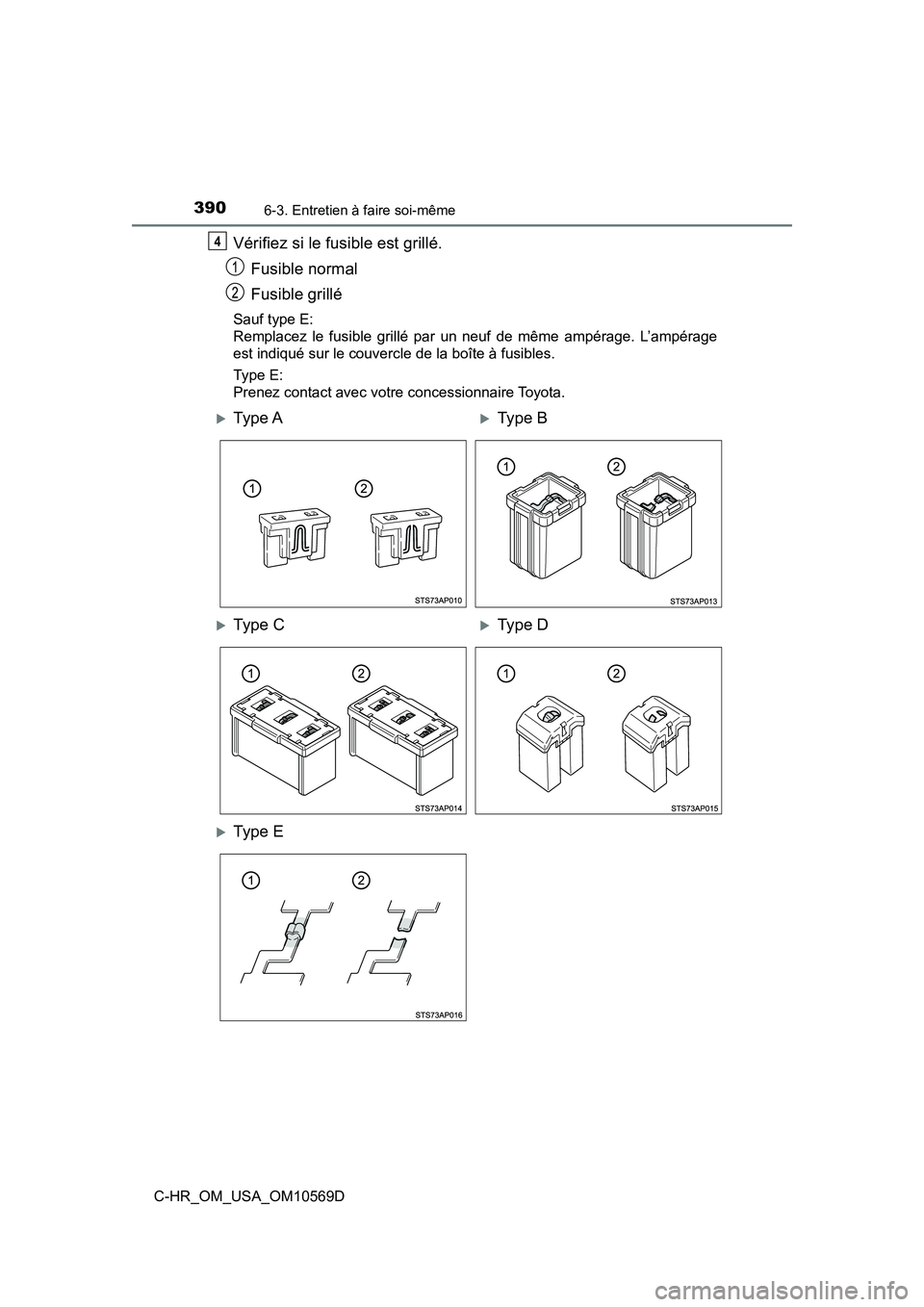

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Sauf type E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type E:
Prenez contact avec votre concessionnaire Toyota.
4
Type ATy pe B
Type CTy pe D
Type E
