2019 TOYOTA C-HR Manual del propietario (in Spanish)

7538-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
8
Especificaciones del vehículo
Combustible
Tipo de combustible
Si encuentra estas etiquetas de combustible en
la gasolinera, utilice solamente el combustible
identificado con alguna de las etiquetas
siguientes.

Unión Europea:
Gasolina sin plomo según el estándar europeo
EN228 únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (referencia)43 L (11,4 gal., 9,5 gal.Ing.)
Motor eléctrico (motor de tracción)
TipoMotor síncrono de imán permanente
Rendimiento máximo
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Par máximo
Motor 2ZR-FXE
163 N·m (16,6 kgf·m, 120,2 lbf·pie)
Motor M20A-FXS
202 N·m (20,6 kgf·m, 149 lbf·pie)

7548-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
Motor 2ZR-FXE (excepto para Guadalupe, Martinica, la Guayana
Francesa y Groenlandia)
Motor 2ZR-FXE (para Guadalupe, Martinica, la Guayana Francesa y
Groenlandia) y motor M20A-FXS:
■Capacidad de aceite (drenaje y relleno ― referencia*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y compruebe el nivel de aceite en la varilla de
medición.

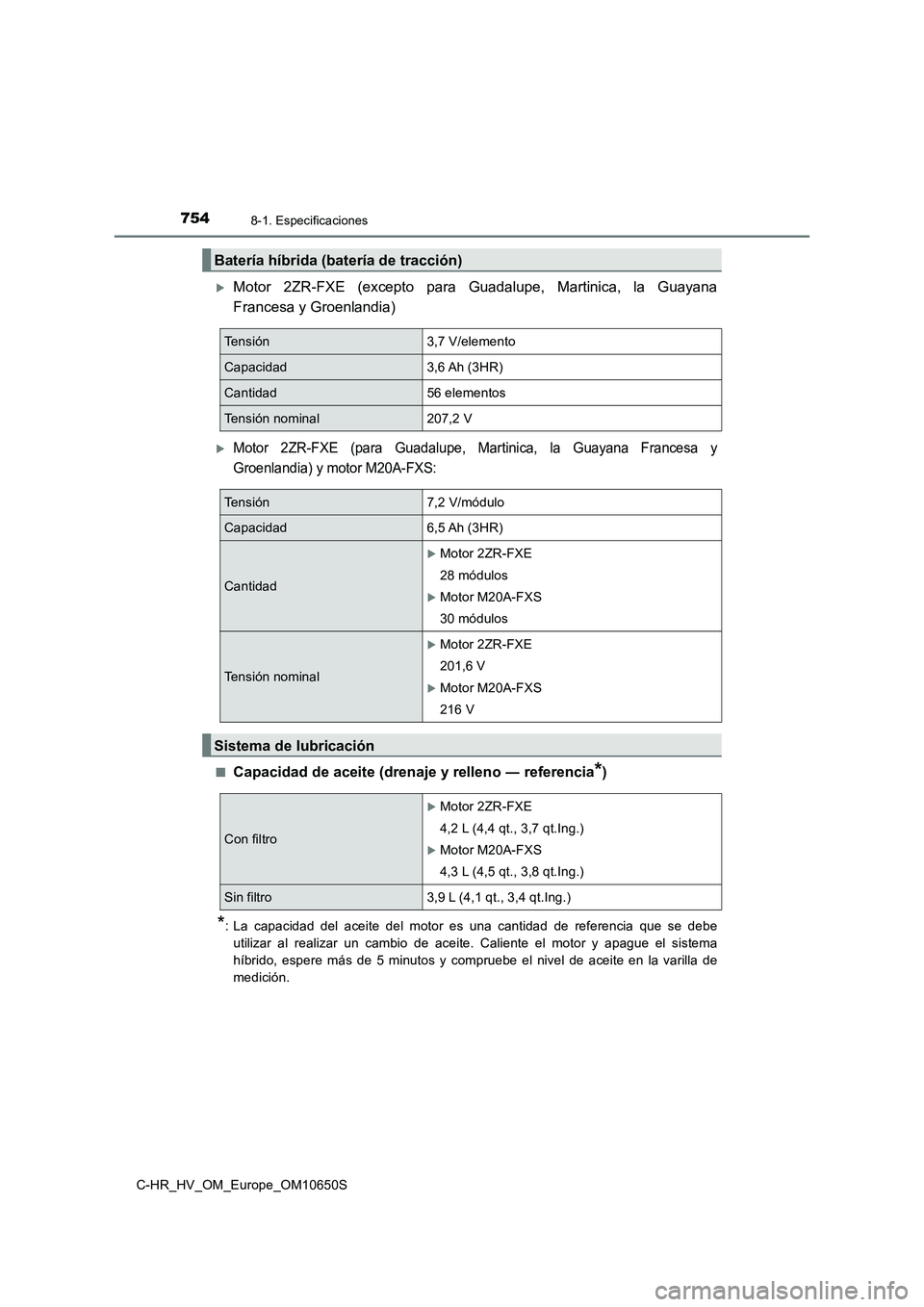

Batería híbrida (batería de tracción)
Tensión3,7 V/elemento
Capacidad3,6 Ah (3HR)
Cantidad56 elementos
Tensión nominal207,2 V
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad
Motor 2ZR-FXE
28 módulos
Motor M20A-FXS
30 módulos
Tensión nominal
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Sistema de lubricación
Con filtro
Motor 2ZR-FXE
4,2 L (4,4 qt., 3,7 qt.Ing.)
Motor M20A-FXS
4,3 L (4,5 qt., 3,8 qt.Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt.Ing.)

7558-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
8
Especificaciones del vehículo

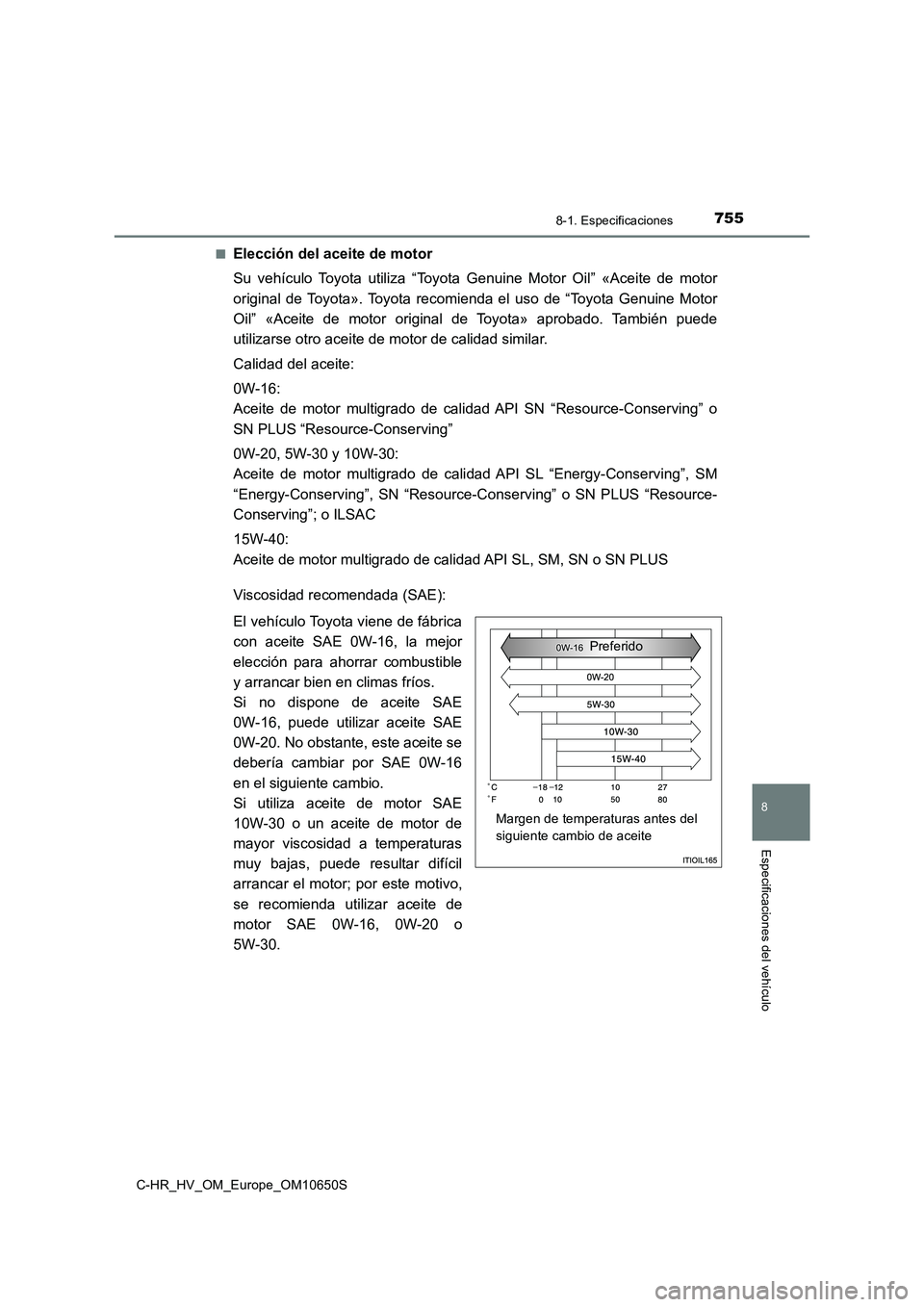

■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de calidad API SN “Resource-Conserving” o
SN PLUS “Resource-Conserving”
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de cali dad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-C onserving” o SN PLUS “Resource-
Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM, SN o SN PLUS
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-16, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-16, puede utilizar aceite SAE
0W-20. No obstante, este aceite se
debería cambiar por SAE 0W-16
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-16, 0W-20 o
5W-30.
Margen de temperaturas antes del
siguiente cambio de aceite
Preferido

7568-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S

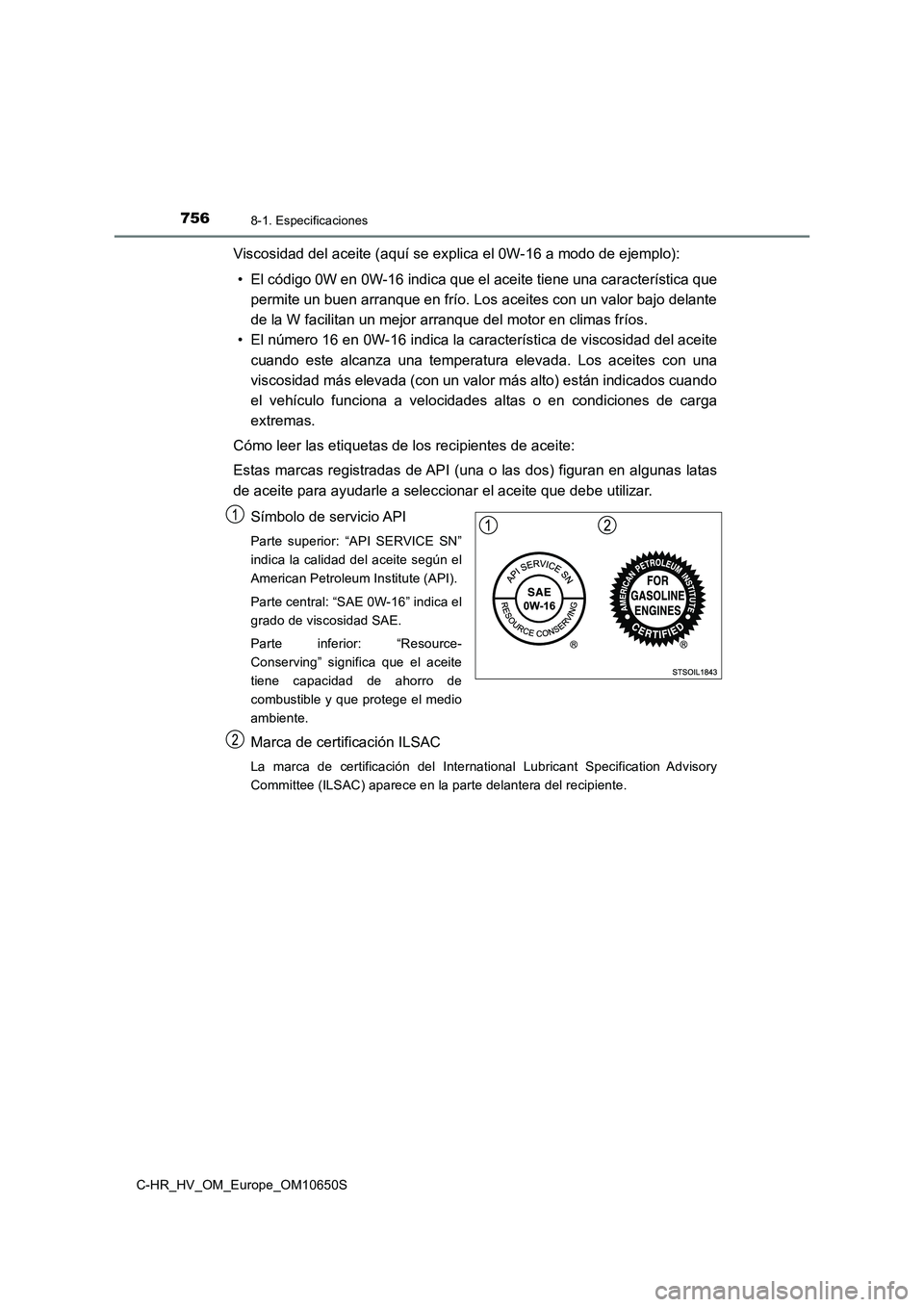

Viscosidad del aceite (aquí se explica el 0W-16 a modo de ejemplo):
• El código 0W en 0W-16 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 16 en 0W-16 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-16” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.

7578-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
8
Especificaciones del vehículo
*: La capacidad del líquido es la cantidad de referencia.
Si precisa un cambio, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.

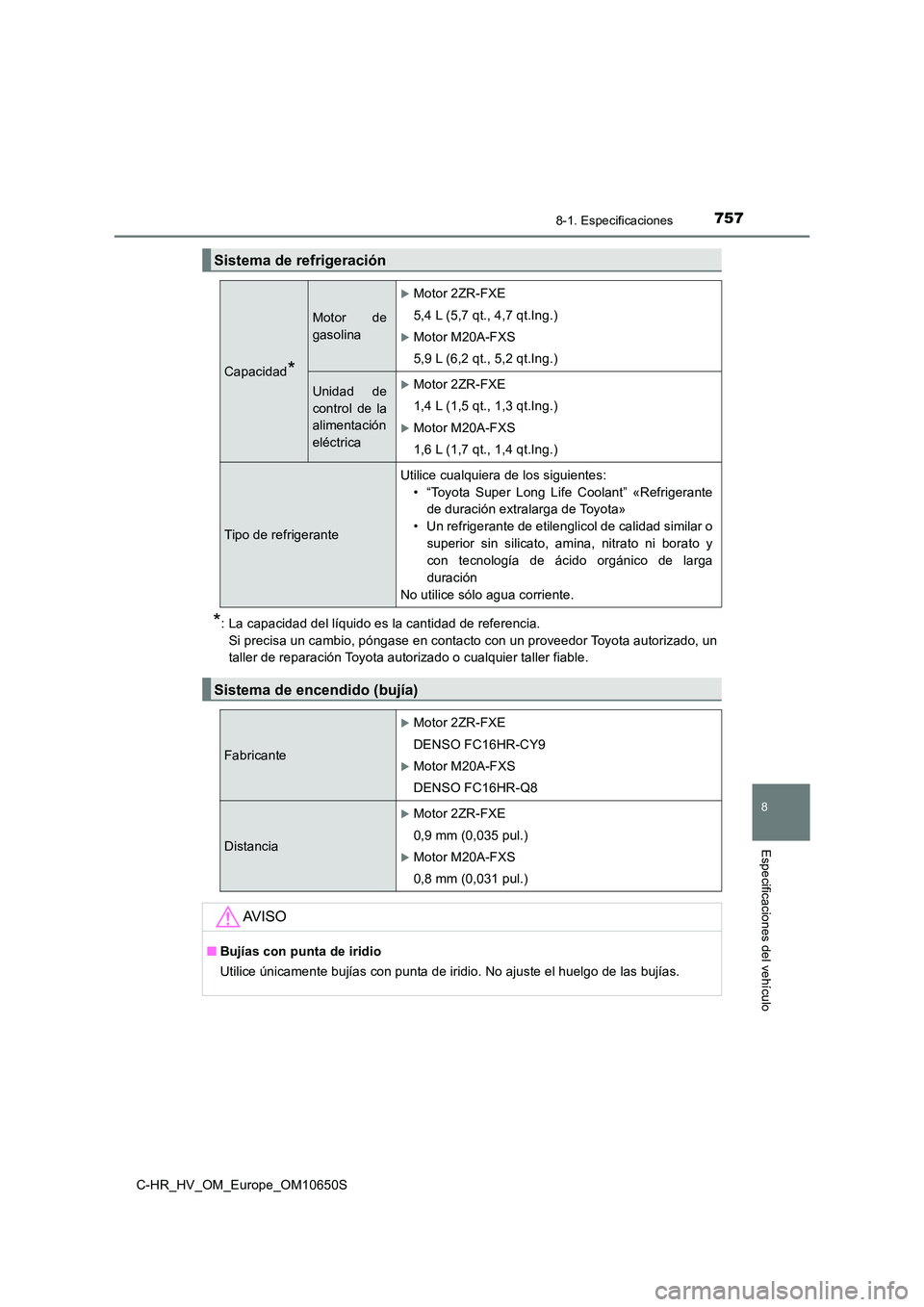

Sistema de refrigeración
Capacidad*
Motor de
gasolina
Motor 2ZR-FXE
5,4 L (5,7 qt., 4,7 qt.Ing.)
Motor M20A-FXS
5,9 L (6,2 qt., 5,2 qt.Ing.)
Unidad de
control de la
alimentación
eléctrica
Motor 2ZR-FXE
1,4 L (1,5 qt., 1,3 qt.Ing.)
Motor M20A-FXS
1,6 L (1,7 qt., 1,4 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y
con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
Fabricante
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Distancia
Motor 2ZR-FXE
0,9 mm (0,035 pul.)
Motor M20A-FXS
0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

7588-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
*: La capacidad del líquido es la cantidad de referencia.
Si precisa un cambio, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.

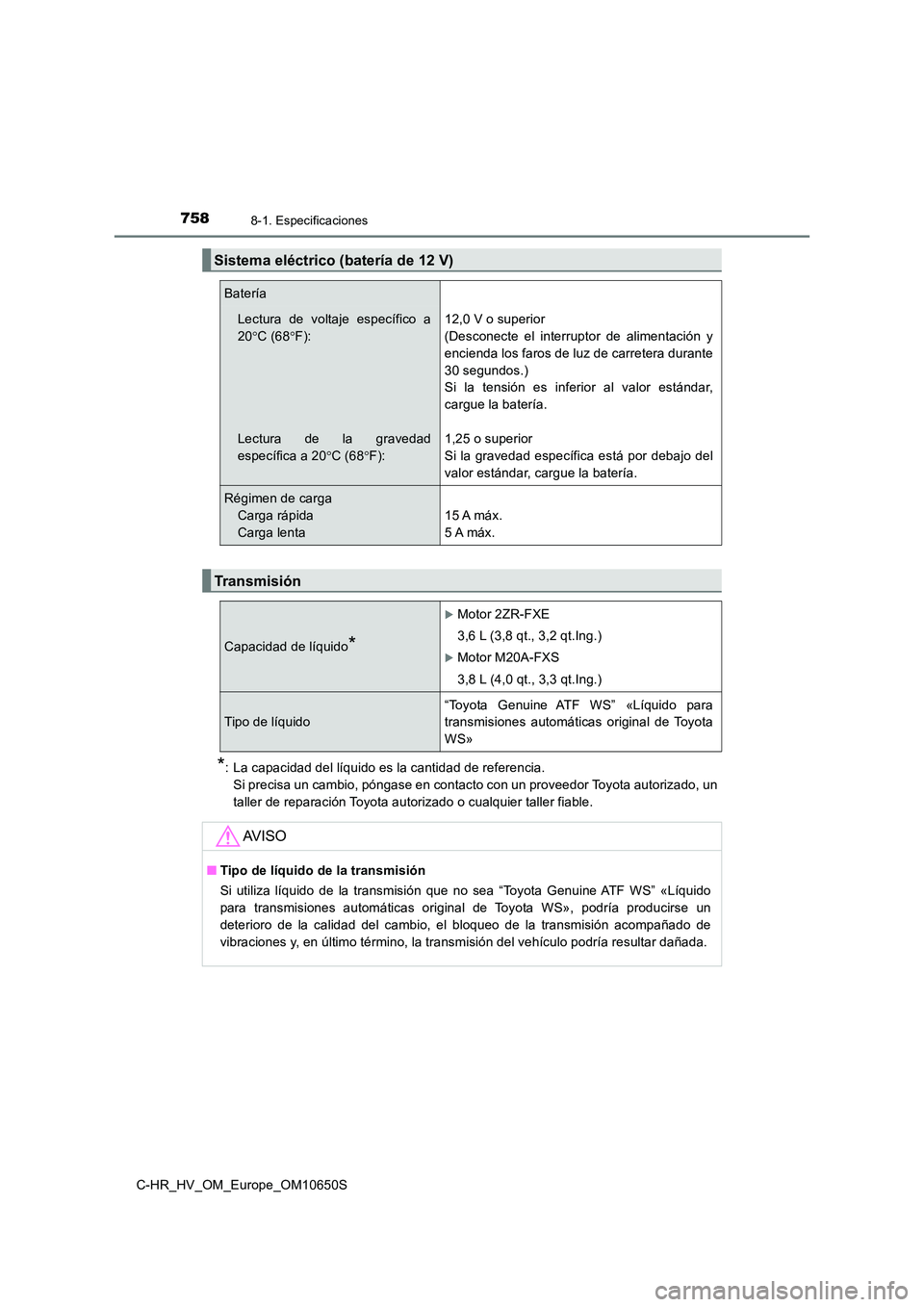

Sistema eléctrico (batería de 12 V)
Batería
Lectura de voltaje específico a
20 C (68F):
Lectura de la gravedad
específica a 20 C (68F):
12,0 V o superior
(Desconecte el interruptor de alimentación y
encienda los faros de luz de carretera durante
30 segundos.)
Si la tensión es inferior al valor estándar,
cargue la batería.
1,25 o superior
Si la gravedad específica está por debajo del
valor estándar, cargue la batería.
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Transmisión
Capacidad de líquido*
Motor 2ZR-FXE
3,6 L (3,8 qt., 3,2 qt.Ing.)
Motor M20A-FXS
3,8 L (4,0 qt., 3,3 qt.Ing.)
Tipo de líquido
“Toyota Genuine ATF WS” «Líquido para
transmisiones automáticas original de Toyota
WS»
AV I S O
■ Tipo de líquido de la transmisión
Si utiliza líquido de la transmisión que no sea “Toyota Genuine ATF WS” «Líquido
para transmisiones automáticas original de Toyota WS», podría producirse un
deterioro de la calidad del cambio, el bloqueo de la transmisión acompañado de
vibraciones y, en último término, la transmisión del vehículo podría resultar dañada.

7598-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
8
Especificaciones del vehículo
*: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf)
con el sistema híbrido en funcionamiento.

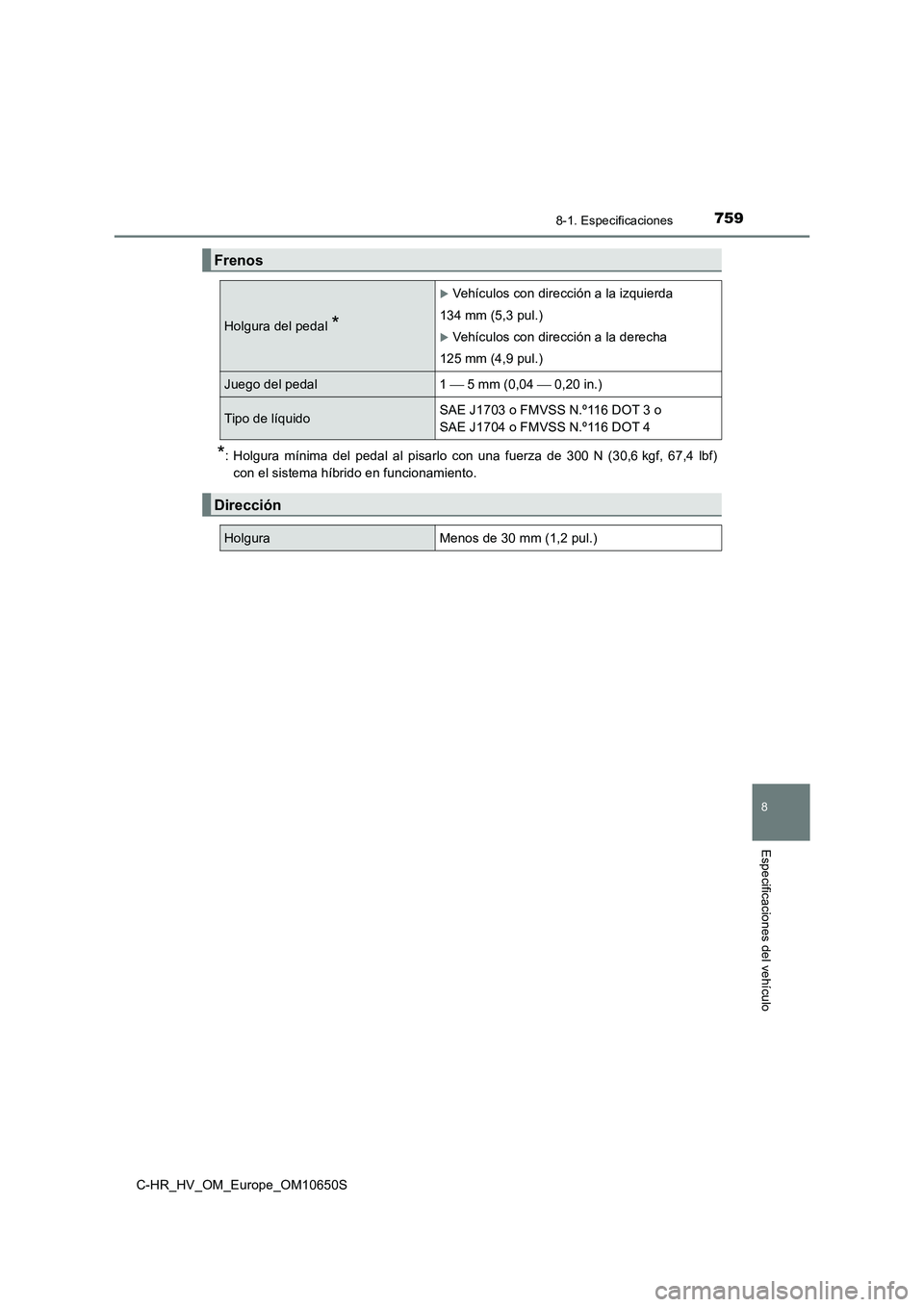

Frenos
Holgura del pedal *
Vehículos con dirección a la izquierda
134 mm (5,3 pul.)
Vehículos con dirección a la derecha
125 mm (4,9 pul.)
Juego del pedal 1  5 mm (0,04  0,20 in.)
Tipo de líquido SAE J1703 o FMVSS N.º116 DOT 3 o
SAE J1704 o FMVSS N.º116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)

7608-1. Especificaciones
C-HR_HV_OM_Europe_OM10650S
Neumáticos de 17 pulgadas
Neumáticos de 18 pulgadas
Neumático de repuesto compacto (si está incluido)
■Al arrastrar un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión de inflado de los neumáticos
recomendada y circule a velocidades inferiores a 100 km/h (62 mph).

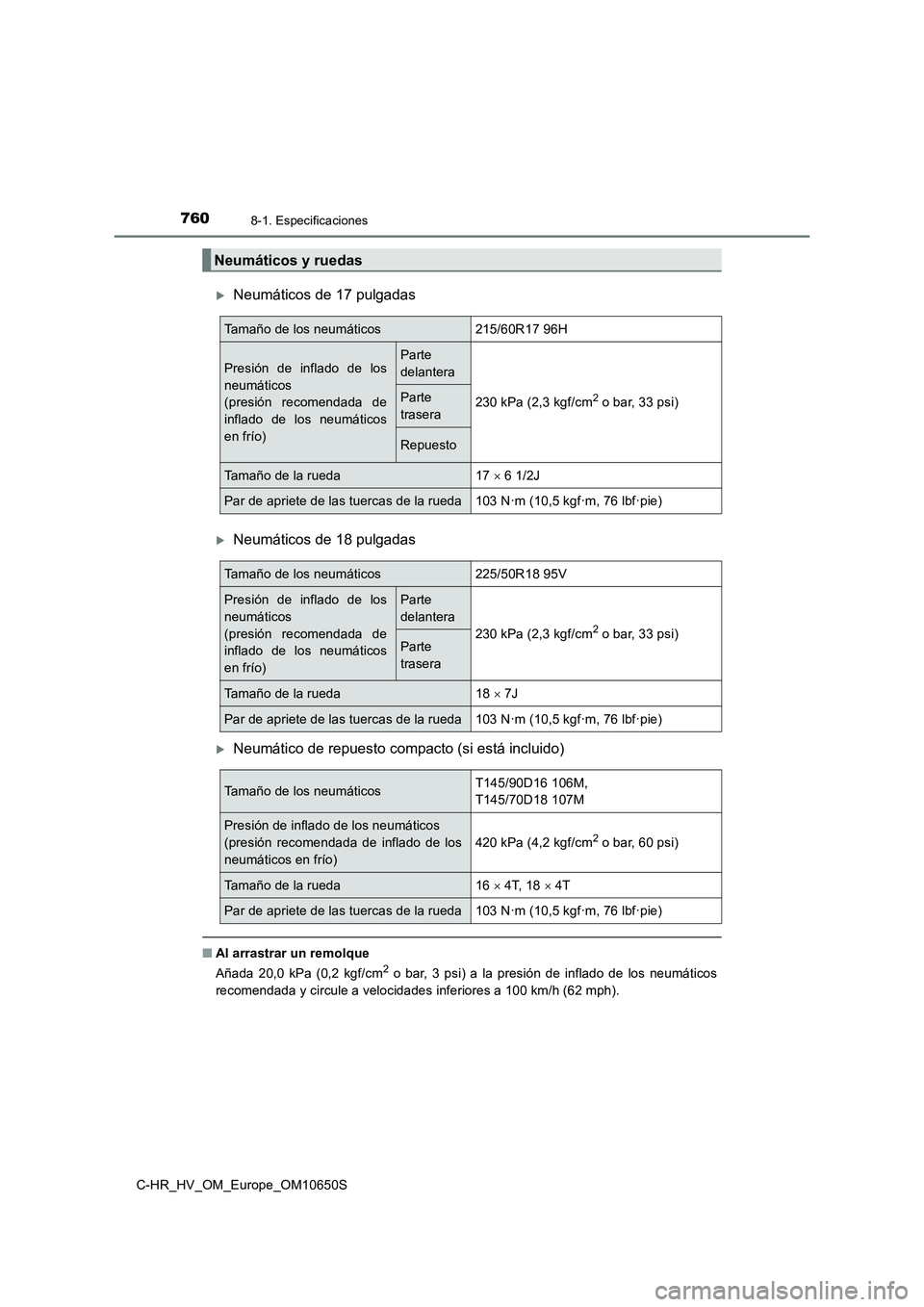

Neumáticos y ruedas
Tamaño de los neumáticos215/60R17 96H
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Parte
delantera
230 kPa (2,3 kgf/cm2 o bar, 33 psi)Parte
trasera
Repuesto
Tamaño de la rueda17  6 1/2J
Par de apriete de las tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Tamaño de los neumáticos225/50R18 95V
Presión de inflado de los
neumáticos
(presión recomendada de
inflado de los neumáticos
en frío)
Parte
delantera
230 kPa (2,3 kgf/cm2 o bar, 33 psi)Parte
trasera
Tamaño de la rueda18  7J
Par de apriete de las tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Tamaño de los neumáticosT145/90D16 106M,
T145/70D18 107M
Presión de inflado de los neumáticos
(presión recomendada de inflado de los
neumáticos en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda16  4T, 18  4T
Par de apriete de las tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
