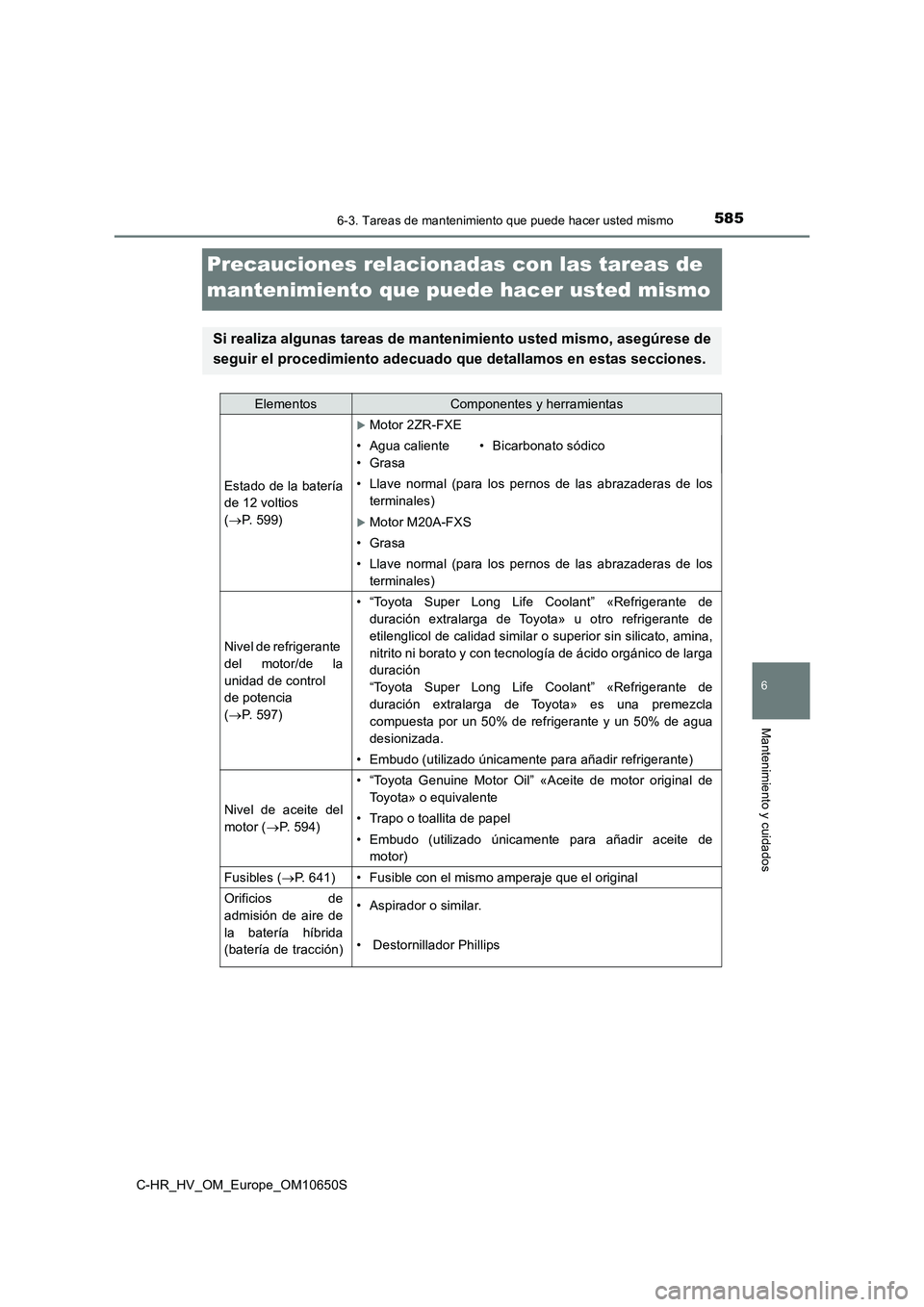

2019 TOYOTA C-HR Manual del propietario (in Spanish)

5856-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados
Precauciones relacionadas con las tareas de
mantenimiento que puede hacer usted mismo
Si realiza algunas tareas de mantenimiento usted mismo, asegúrese de
seguir el procedimiento adecuado que detallamos en estas secciones.
ElementosComponentes y herramientas
Estado de la batería
de 12 voltios
( P. 599)
Motor 2ZR-FXE
• Agua caliente
•Grasa
• Bicarbonato sódico
• Llave normal (para los pernos de las abrazaderas de los
terminales)
Motor M20A-FXS
•Grasa
• Llave normal (para los pernos de las abrazaderas de los
terminales)
Nivel de refrigerante
del motor/de la
unidad de control
de potencia
( P. 597)
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota» u otro refrigerante de
etilenglicol de calidad similar o superior sin silicato, amina,
nitrito ni borato y con tecnología de ácido orgánico de larga
duración
“Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota» es una premezcla
compuesta por un 50% de refrigerante y un 50% de agua
desionizada.
• Embudo (utilizado únicamente para añadir refrigerante)
Nivel de aceite del
motor ( P. 5 9 4 )
• “Toyota Genuine Motor Oil” «Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel
• Embudo (utilizado únicamente para añadir aceite de
motor)
Fusibles ( P. 641)• Fusible con el mismo amperaje que el original
Orificios de
admisión de aire de
la batería híbrida
(batería de tracción)
• Aspirador o similar.
• Destornillador Phillips

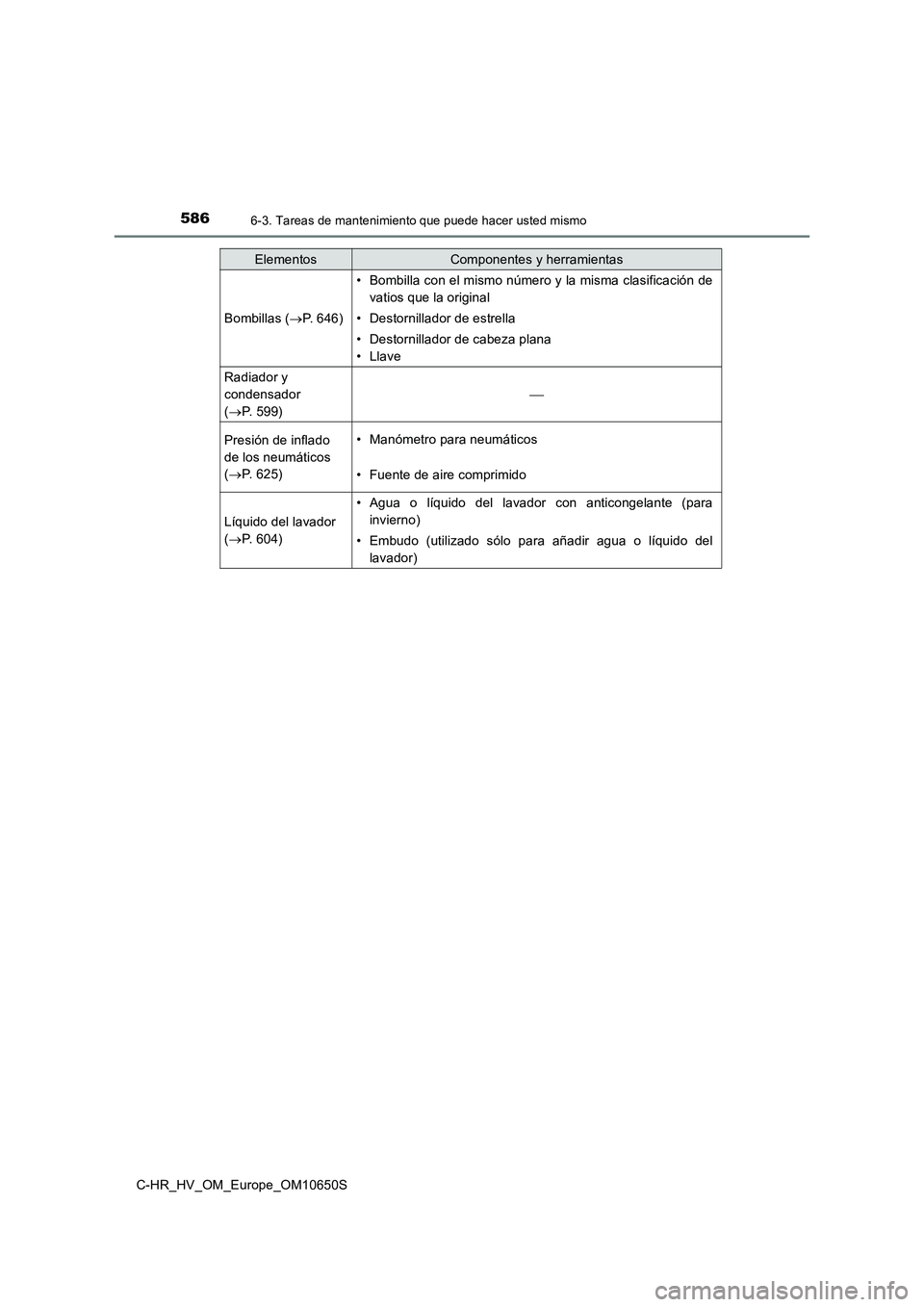

5866-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
Bombillas (P. 646)
• Bombilla con el mismo número y la misma clasificación de
vatios que la original
• Destornillador de estrella
• Destornillador de cabeza plana
•Llave
Radiador y
condensador
( P. 599)

Presión de inflado
de los neumáticos
( P. 625)
• Manómetro para neumáticos
• Fuente de aire comprimido
Líquido del lavador
( P. 604)
• Agua o líquido del lavador con anticongelante (para
invierno)
• Embudo (utilizado sólo para añadir agua o líquido del
lavador)
ElementosComponentes y herramientas

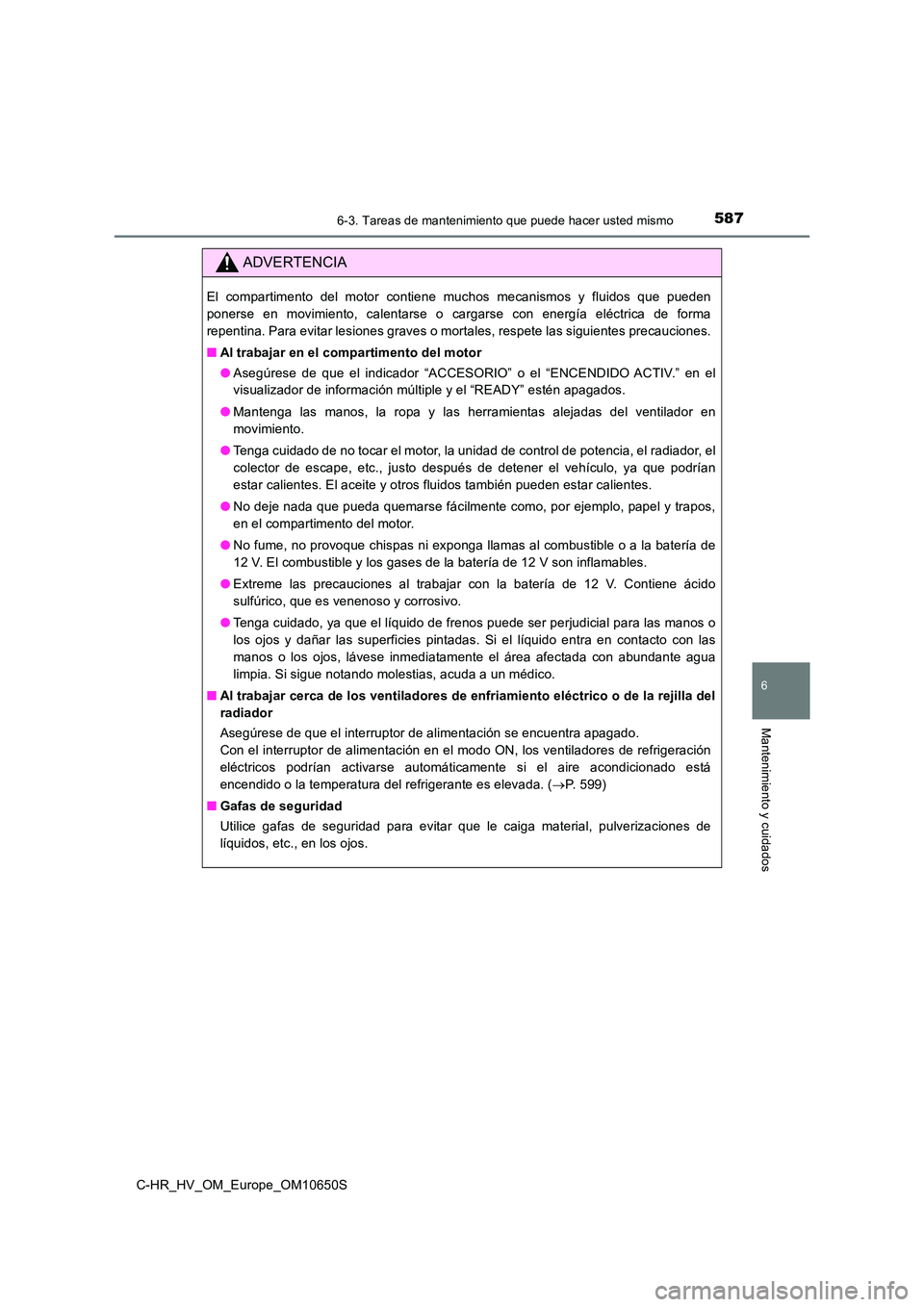

5876-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y fluidos que pueden
ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma
repentina. Para evitar lesiones graves o mortales, respete las siguientes precauciones.
■ Al trabajar en el compartimento del motor
● Asegúrese de que el indicador “ACCESORIO” o el “ENCENDIDO ACTIV.” en el
visualizador de información múltiple y el “READY” estén apagados.
● Mantenga las manos, la ropa y las herramientas alejadas del ventilador en
movimiento.
● Tenga cuidado de no tocar el motor, la unidad de control de potencia, el radiador, el
colector de escape, etc., justo después de detener el vehículo, ya que podrían
estar calientes. El aceite y otros fluidos también pueden estar calientes.
● No deje nada que pueda quemarse fácilmente como, por ejemplo, papel y trapos,
en el compartimento del motor.
● No fume, no provoque chispas ni exponga llamas al combustible o a la batería de
12 V. El combustible y los gases de la batería de 12 V son inflamables.
● Extreme las precauciones al trabajar con la batería de 12 V. Contiene ácido
sulfúrico, que es venenoso y corrosivo.
● Tenga cuidado, ya que el líquido de frenos puede ser perjudicial para las manos o
los ojos y dañar las superficies pintadas. Si el líquido entra en contacto con las
manos o los ojos, lávese inmediatamente el área afectada con abundante agua
limpia. Si sigue notando molestias, acuda a un médico.
■ Al trabajar cerca de los ventiladores de enfriamiento eléctrico o de la rejilla del
radiador
Asegúrese de que el interruptor de alimentación se encuentra apagado.
Con el interruptor de alimentación en el modo ON, los ventiladores de refrigeración
eléctricos podrían activarse automáticamente si el aire acondicionado está
encendido o la temperatura del refrigerante es elevada. ( P. 599)
■ Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material, pulverizaciones de
líquidos, etc., en los ojos.

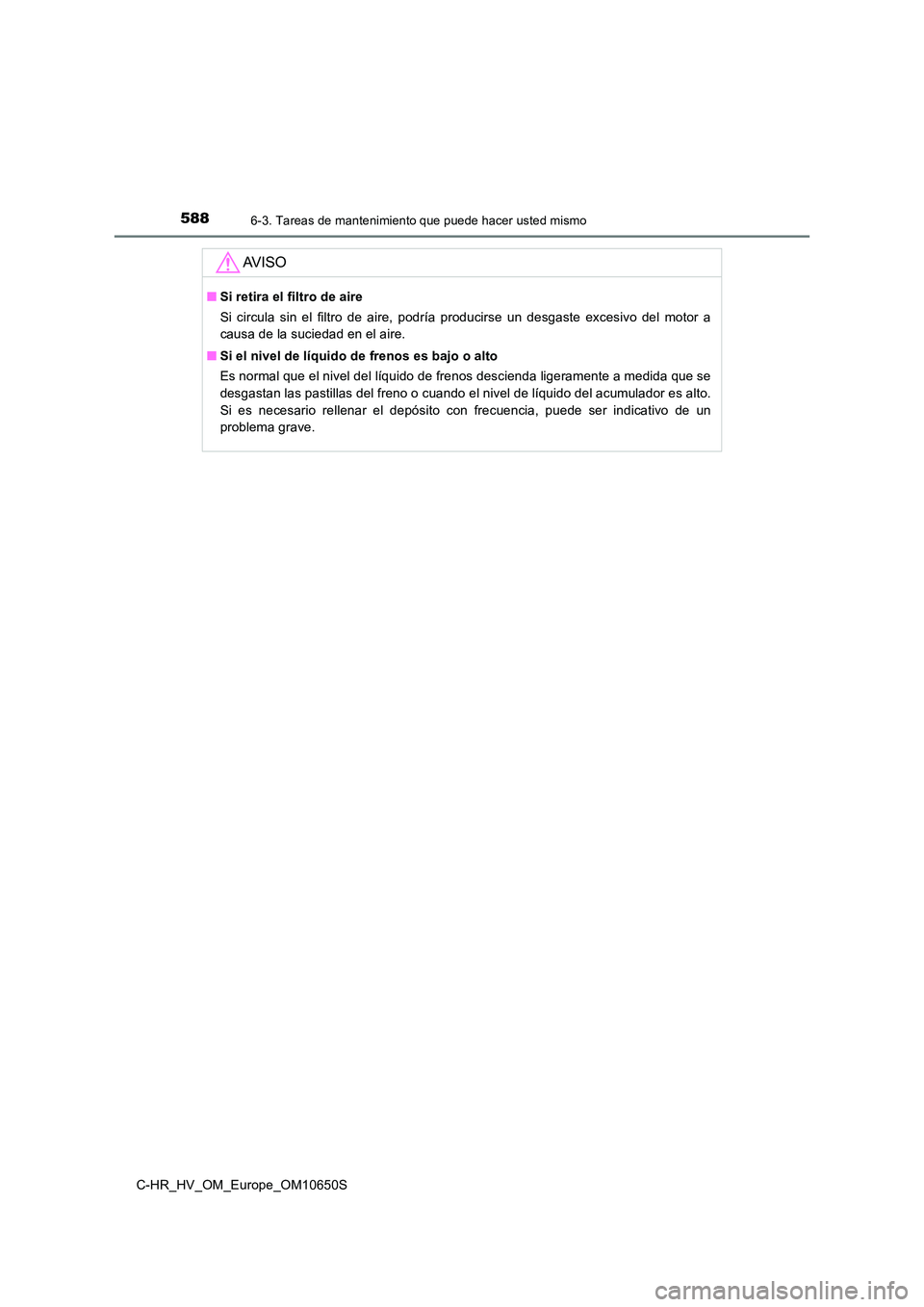

5886-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
AV I S O
■Si retira el filtro de aire
Si circula sin el filtro de aire, podría producirse un desgaste excesivo del motor a
causa de la suciedad en el aire.
■ Si el nivel de líquido de frenos es bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas del freno o cuando el nivel de líquido del acumulador es alto.
Si es necesario rellenar el depósito con frecuencia, puede ser indicativo de un
problema grave.

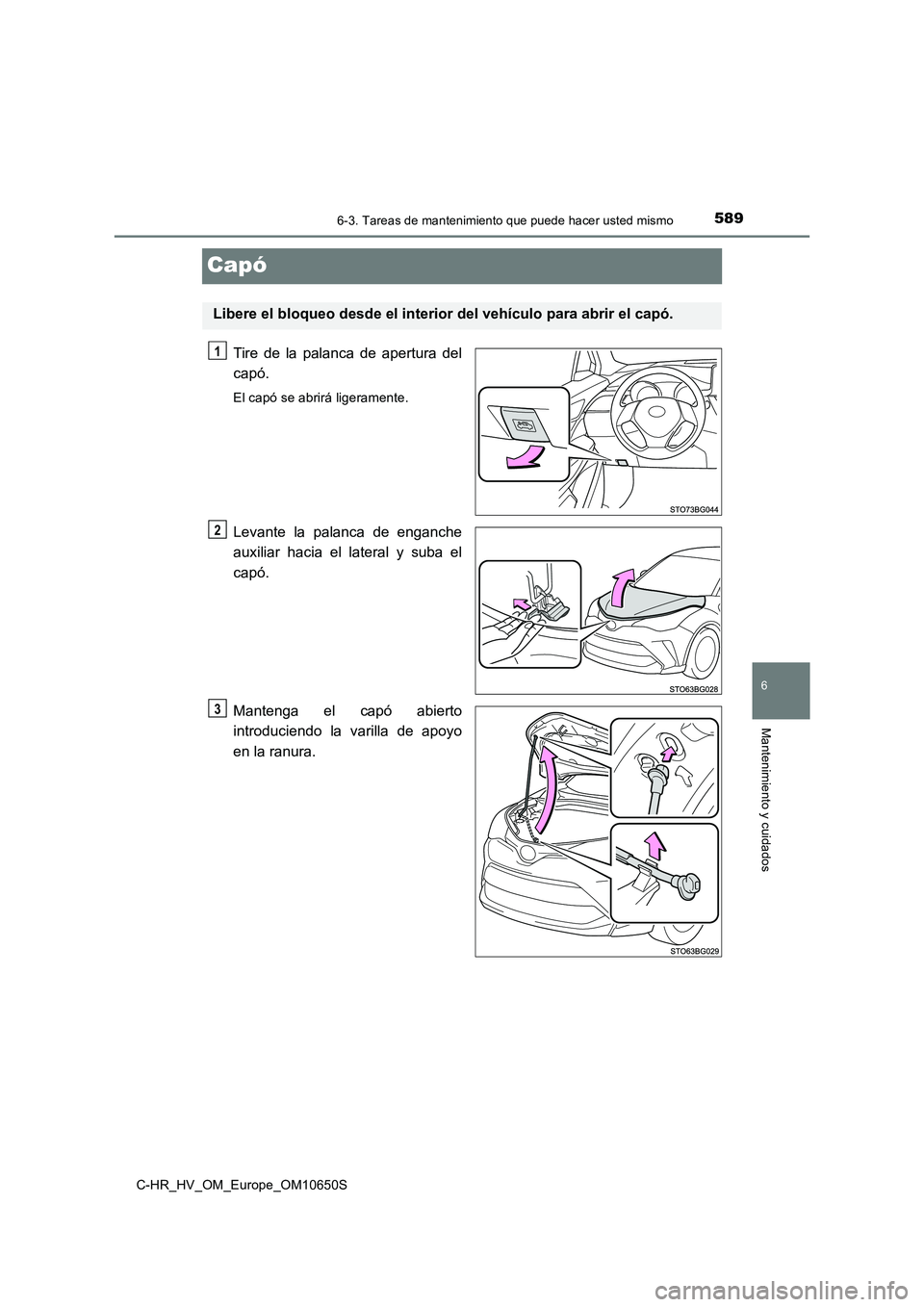

5896-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados
Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Levante la palanca de enganche
auxiliar hacia el lateral y suba el
capó.
Mantenga el capó abierto
introduciendo la varilla de apoyo
en la ranura.
Libere el bloqueo desde el interior del vehículo para abrir el capó.
1
2
3

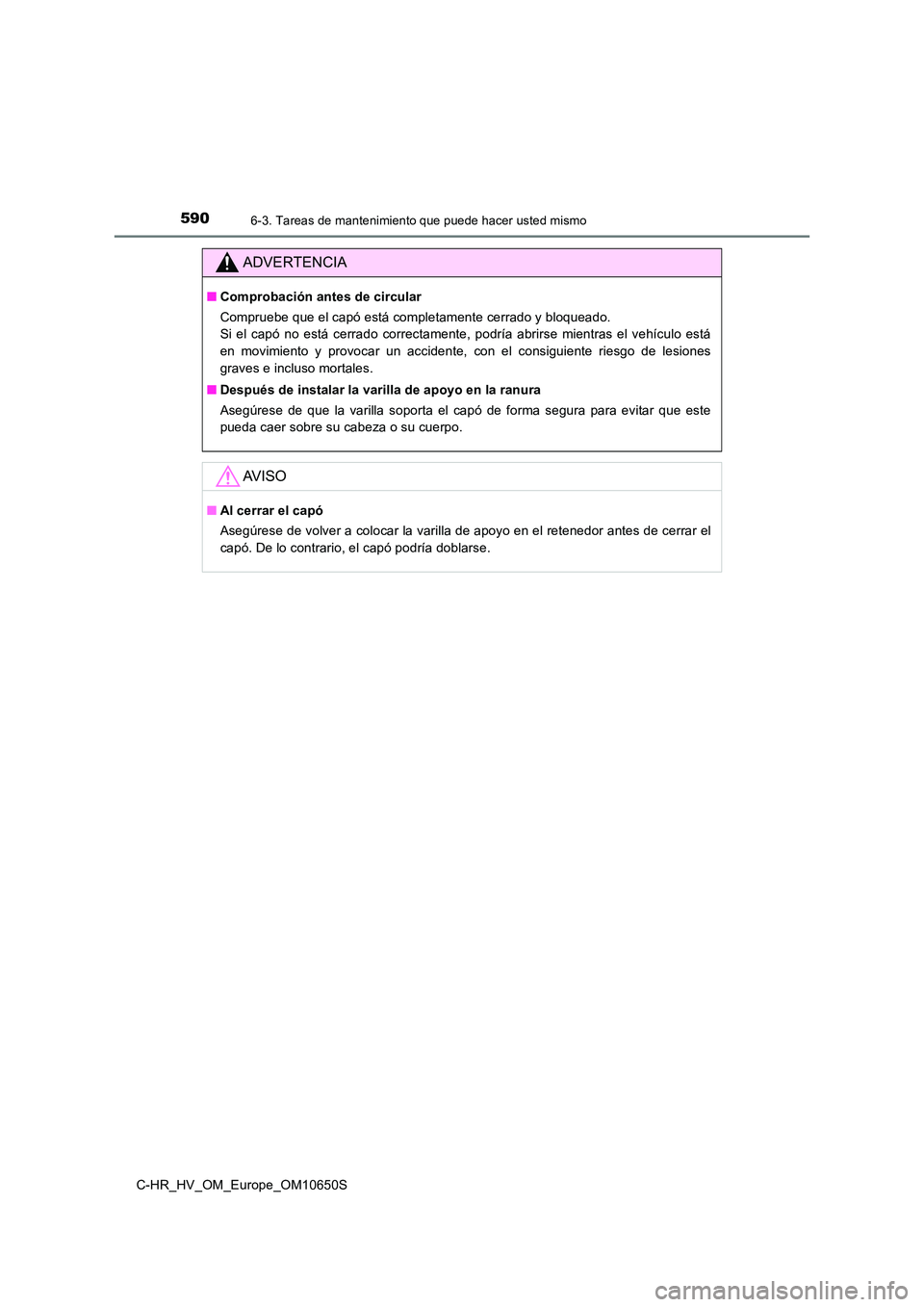

5906-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el vehículo está
en movimiento y provocar un accidente, con el consiguiente riesgo de lesiones
graves e incluso mortales.
■ Después de instalar la varilla de apoyo en la ranura
Asegúrese de que la varilla soporta el capó de forma segura para evitar que este
pueda caer sobre su cabeza o su cuerpo.
AV I S O
■ Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de cerrar el
capó. De lo contrario, el capó podría doblarse.

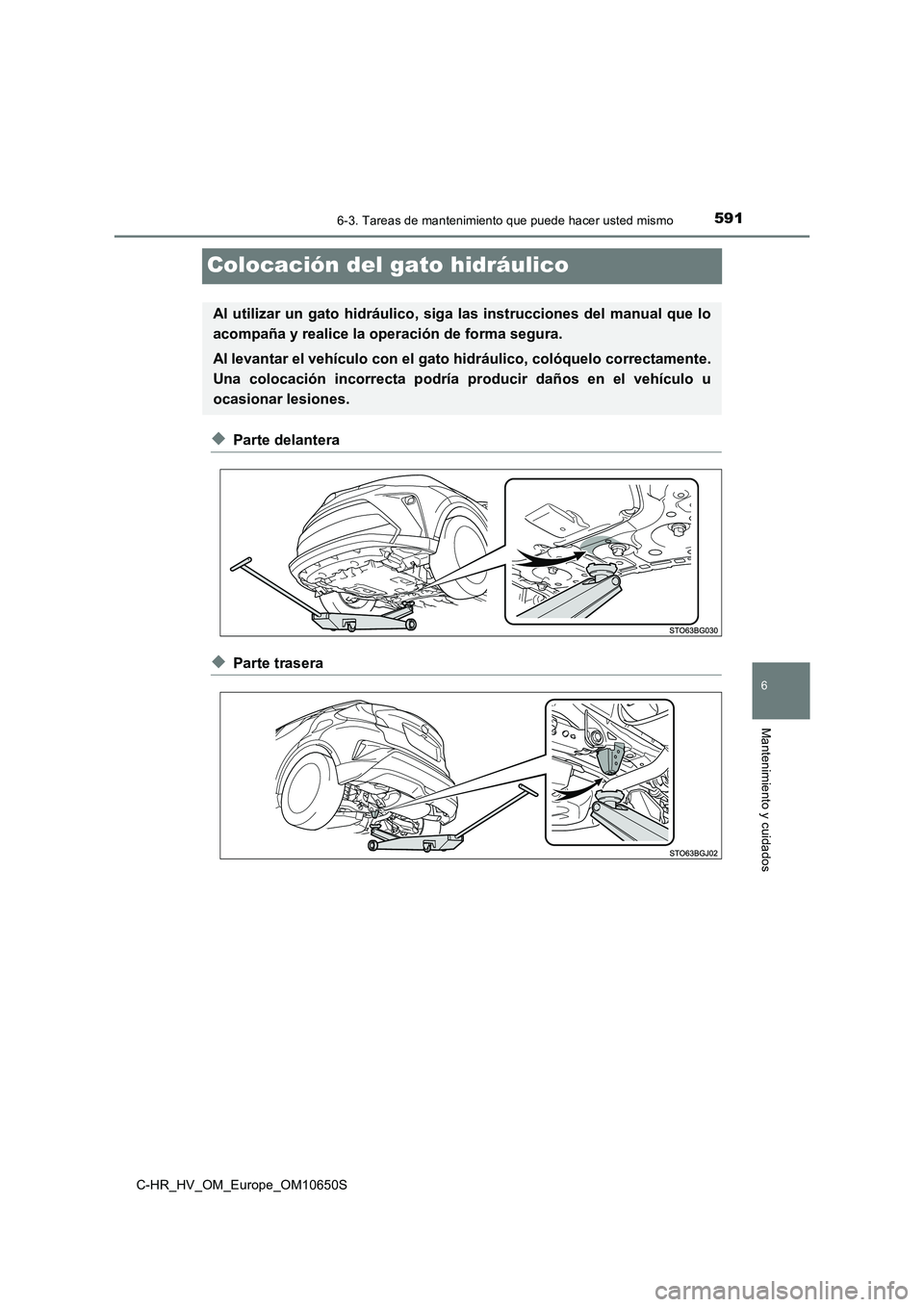

5916-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
6
Mantenimiento y cuidados
Colocación del gato hidráulico
◆Parte delantera
◆Parte trasera
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña y realice la operación de forma segura.
Al levantar el vehículo con el gato hidráulico, colóquelo correctamente.
Una colocación incorrecta podría pr oducir daños en el vehículo u
ocasionar lesiones.

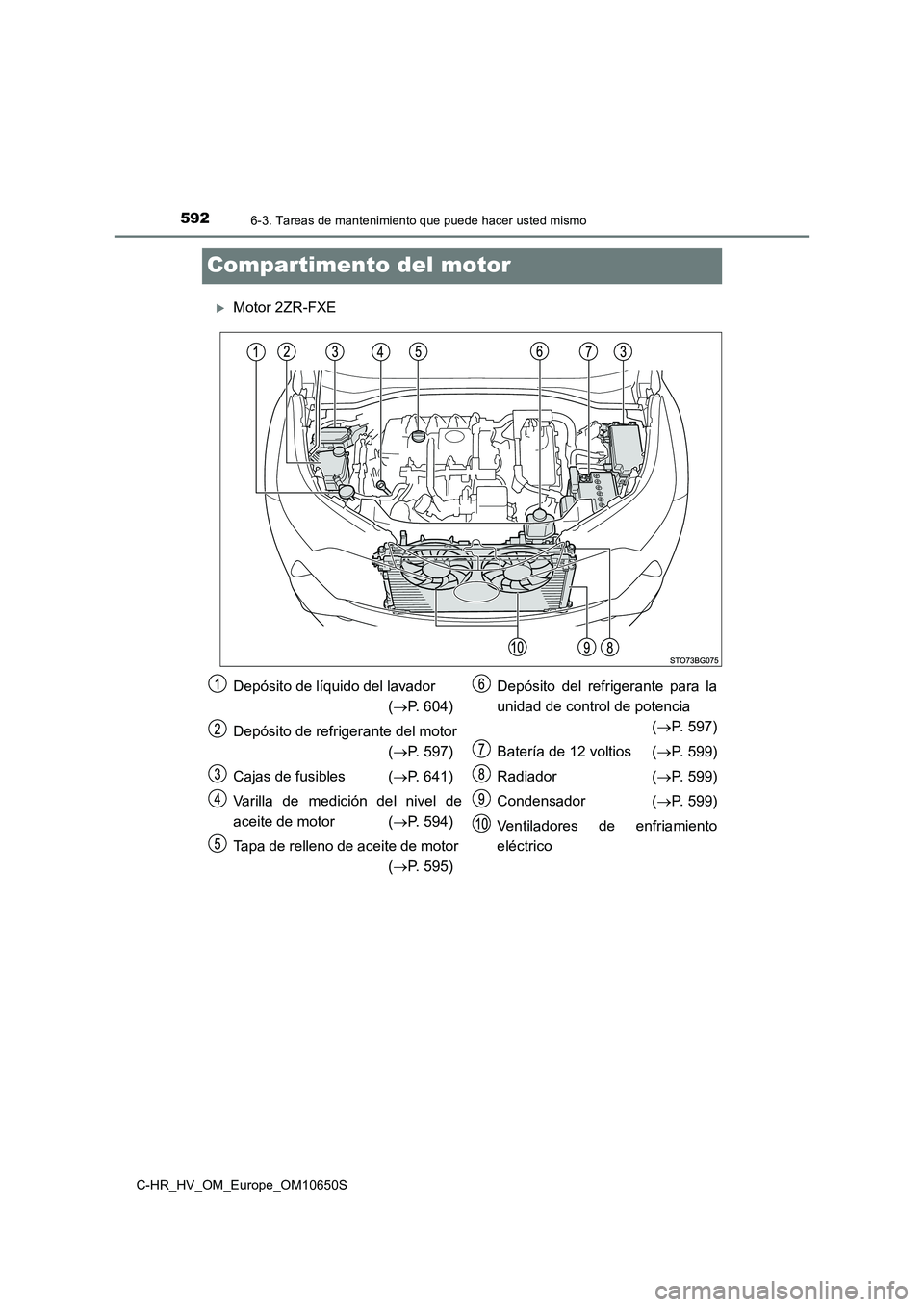

5926-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10650S
Compartimento del motor
Motor 2ZR-FXE
Depósito de líquido del lavador
( P. 604)
Depósito de refrigerante del motor
( P. 597)
Cajas de fusibles ( P. 641)
Varilla de medición del nivel de
aceite de motor ( P. 594)
Tapa de relleno de aceite de motor
( P. 595)
Depósito del refrigerante para la
unidad de control de potencia
( P. 597)
Batería de 12 voltios ( P. 599)
Radiador ( P. 599)
Condensador ( P. 599)
Ventiladores de enfriamiento
eléctrico
