2019 TOYOTA C-HR Manual del propietario (in Spanish)

3534-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S

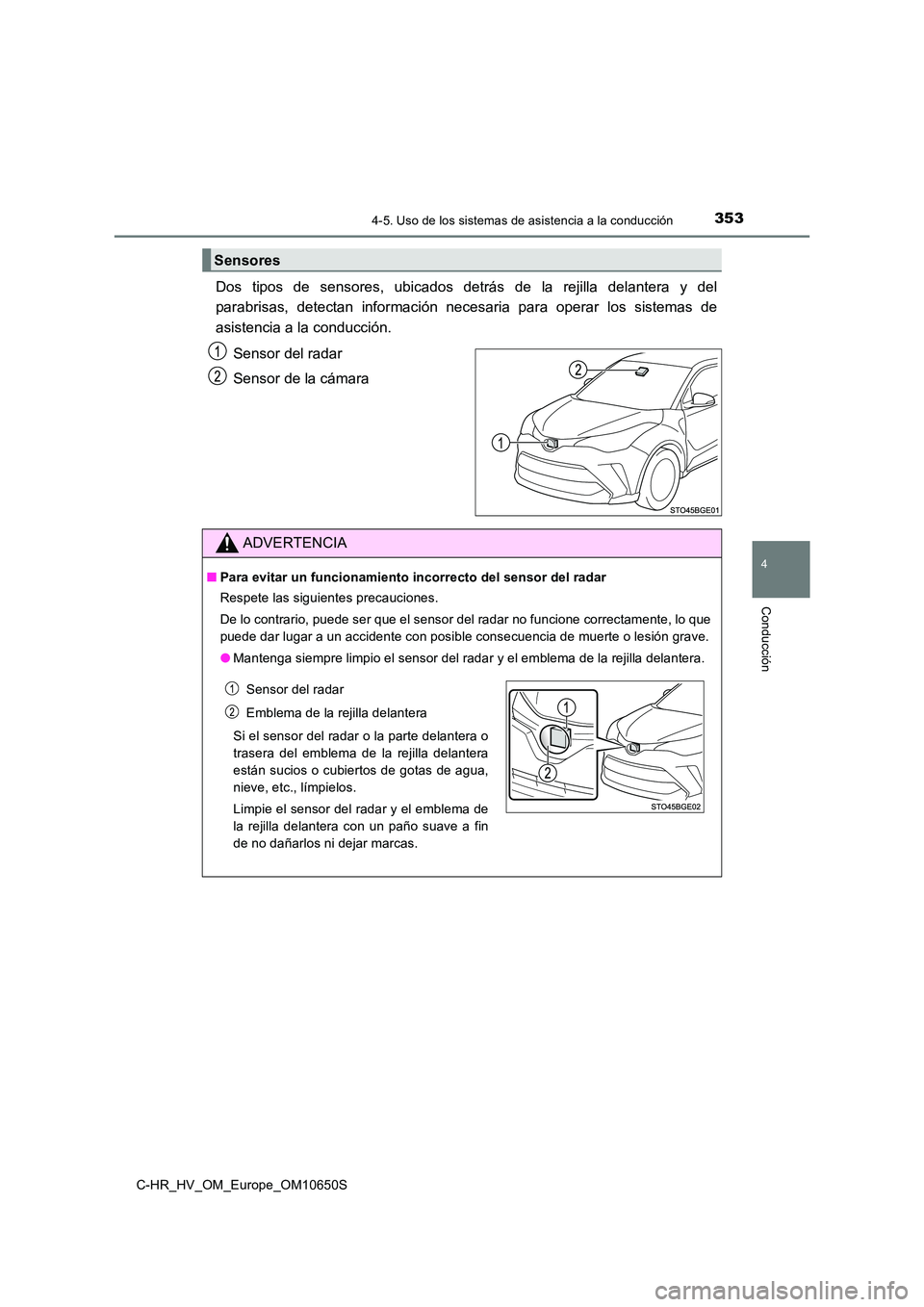

Dos tipos de sensores, ubicados detrás de la rejilla delantera y del
parabrisas, detectan información neces aria para operar los sistemas de
asistencia a la conducción.
Sensor del radar
Sensor de la cámara
Sensores
ADVERTENCIA
■ Para evitar un funcionamiento incorrecto del sensor del radar
Respete las siguientes precauciones.
De lo contrario, puede ser que el sensor del radar no funcione correctamente, lo que
puede dar lugar a un accidente con posible consecuencia de muerte o lesión grave.
● Mantenga siempre limpio el sensor del radar y el emblema de la rejilla delantera.
Sensor del radar
Emblema de la rejilla delantera
Si el sensor del radar o la parte delantera o
trasera del emblema de la rejilla delantera
están sucios o cubiertos de gotas de agua,
nieve, etc., límpielos.
Limpie el sensor del radar y el emblema de
la rejilla delantera con un paño suave a fin
de no dañarlos ni dejar marcas.

3544-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S

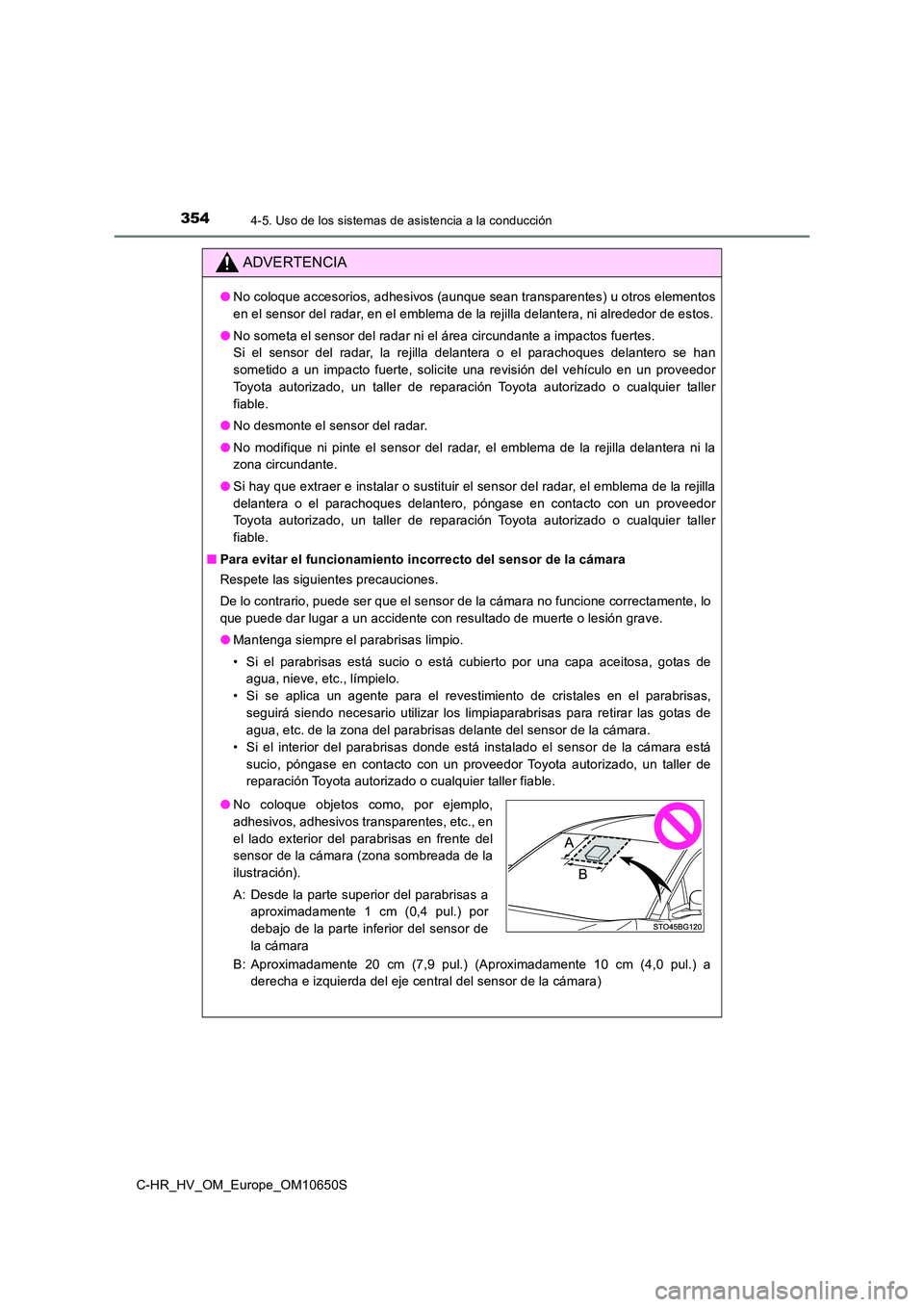

ADVERTENCIA
●No coloque accesorios, adhesivos (aunque sean transparentes) u otros elementos
en el sensor del radar, en el emblema de la rejilla delantera, ni alrededor de estos.
● No someta el sensor del radar ni el área circundante a impactos fuertes.
Si el sensor del radar, la rejilla delantera o el parachoques delantero se han
sometido a un impacto fuerte, solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
● No desmonte el sensor del radar.
● No modifique ni pinte el sensor del radar, el emblema de la rejilla delantera ni la
zona circundante.
● Si hay que extraer e instalar o sustituir el sensor del radar, el emblema de la rejilla
delantera o el parachoques delantero, póngase en contacto con un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
■ Para evitar el funcionamiento incorrecto del sensor de la cámara
Respete las siguientes precauciones.
De lo contrario, puede ser que el sensor de la cámara no funcione correctamente, lo
que puede dar lugar a un accidente con resultado de muerte o lesión grave.
● Mantenga siempre el parabrisas limpio.
• Si el parabrisas está sucio o está cubierto por una capa aceitosa, gotas de
agua, nieve, etc., límpielo.
• Si se aplica un agente para el revestimiento de cristales en el parabrisas,
seguirá siendo necesario utilizar los limpiaparabrisas para retirar las gotas de
agua, etc. de la zona del parabrisas delante del sensor de la cámara.
• Si el interior del parabrisas donde está instalado el sensor de la cámara está
sucio, póngase en contacto con un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
B: Aproximadamente 20 cm (7,9 pul.) (Aproximadamente 10 cm (4,0 pul.) a
derecha e izquierda del eje central del sensor de la cámara)
● No coloque objetos como, por ejemplo,
adhesivos, adhesivos transparentes, etc., en
el lado exterior del parabrisas en frente del
sensor de la cámara (zona sombreada de la
ilustración).
A: Desde la parte superior del parabrisas a
aproximadamente 1 cm (0,4 pul.) por
debajo de la parte inferior del sensor de
la cámara

3554-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S

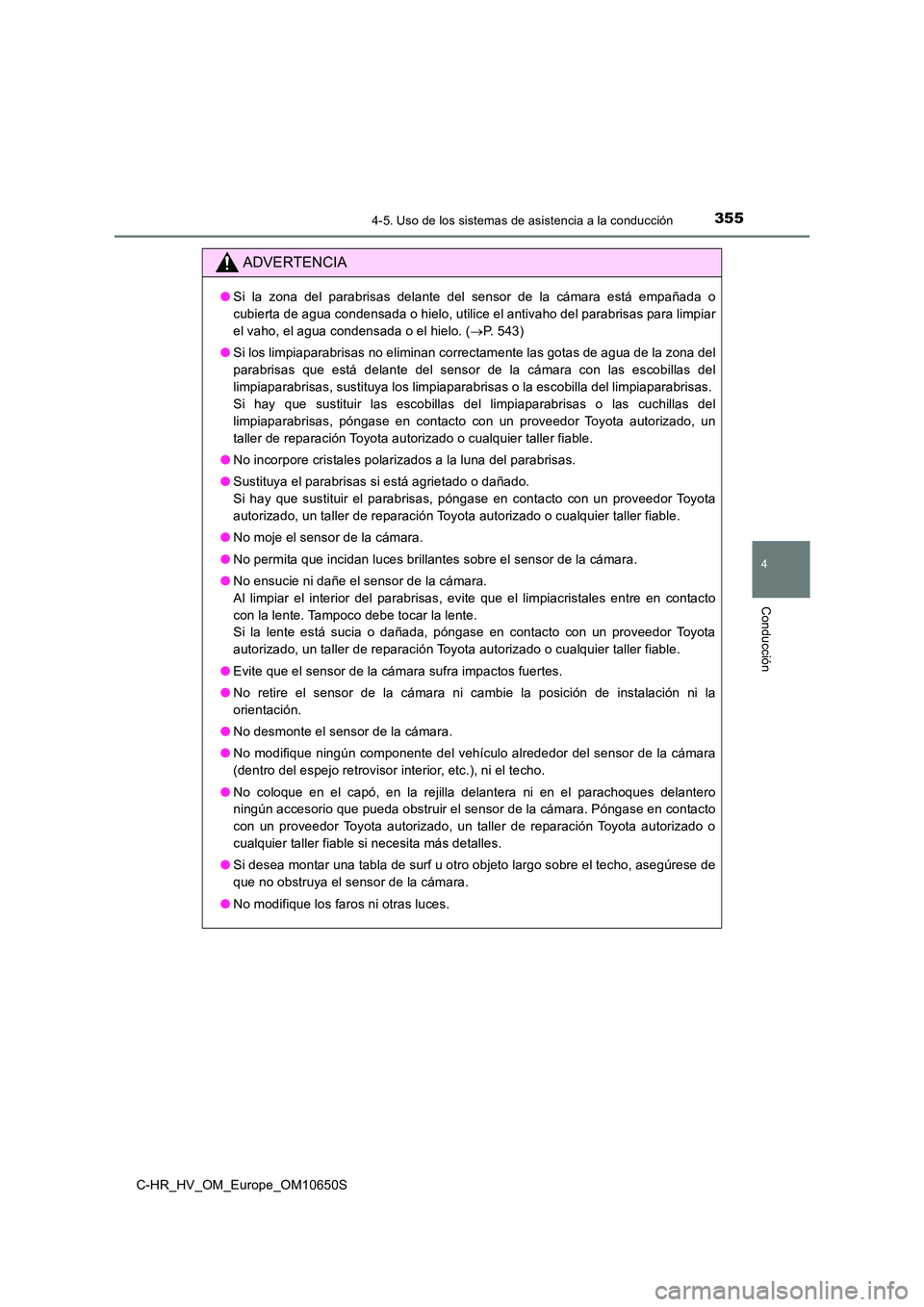

ADVERTENCIA
●Si la zona del parabrisas delante del sensor de la cámara está empañada o
cubierta de agua condensada o hielo, utilice el antivaho del parabrisas para limpiar
el vaho, el agua condensada o el hielo. ( P. 543)
● Si los limpiaparabrisas no eliminan correctamente las gotas de agua de la zona del
parabrisas que está delante del sensor de la cámara con las escobillas del
limpiaparabrisas, sustituya los limpiaparabrisas o la escobilla del limpiaparabrisas.
Si hay que sustituir las escobillas del limpiaparabrisas o las cuchillas del
limpiaparabrisas, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
● No incorpore cristales polarizados a la luna del parabrisas.
● Sustituya el parabrisas si está agrietado o dañado.
Si hay que sustituir el parabrisas, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● No moje el sensor de la cámara.
● No permita que incidan luces brillantes sobre el sensor de la cámara.
● No ensucie ni dañe el sensor de la cámara.
Al limpiar el interior del parabrisas, evite que el limpiacristales entre en contacto
con la lente. Tampoco debe tocar la lente.
Si la lente está sucia o dañada, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● Evite que el sensor de la cámara sufra impactos fuertes.
● No retire el sensor de la cámara ni cambie la posición de instalación ni la
orientación.
● No desmonte el sensor de la cámara.
● No modifique ningún componente del vehículo alrededor del sensor de la cámara
(dentro del espejo retrovisor interior, etc.), ni el techo.
● No coloque en el capó, en la rejilla delantera ni en el parachoques delantero
ningún accesorio que pueda obstruir el sensor de la cámara. Póngase en contacto
con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable si necesita más detalles.
● Si desea montar una tabla de surf u otro objeto largo sobre el techo, asegúrese de
que no obstruya el sensor de la cámara.
● No modifique los faros ni otras luces.

3564-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S

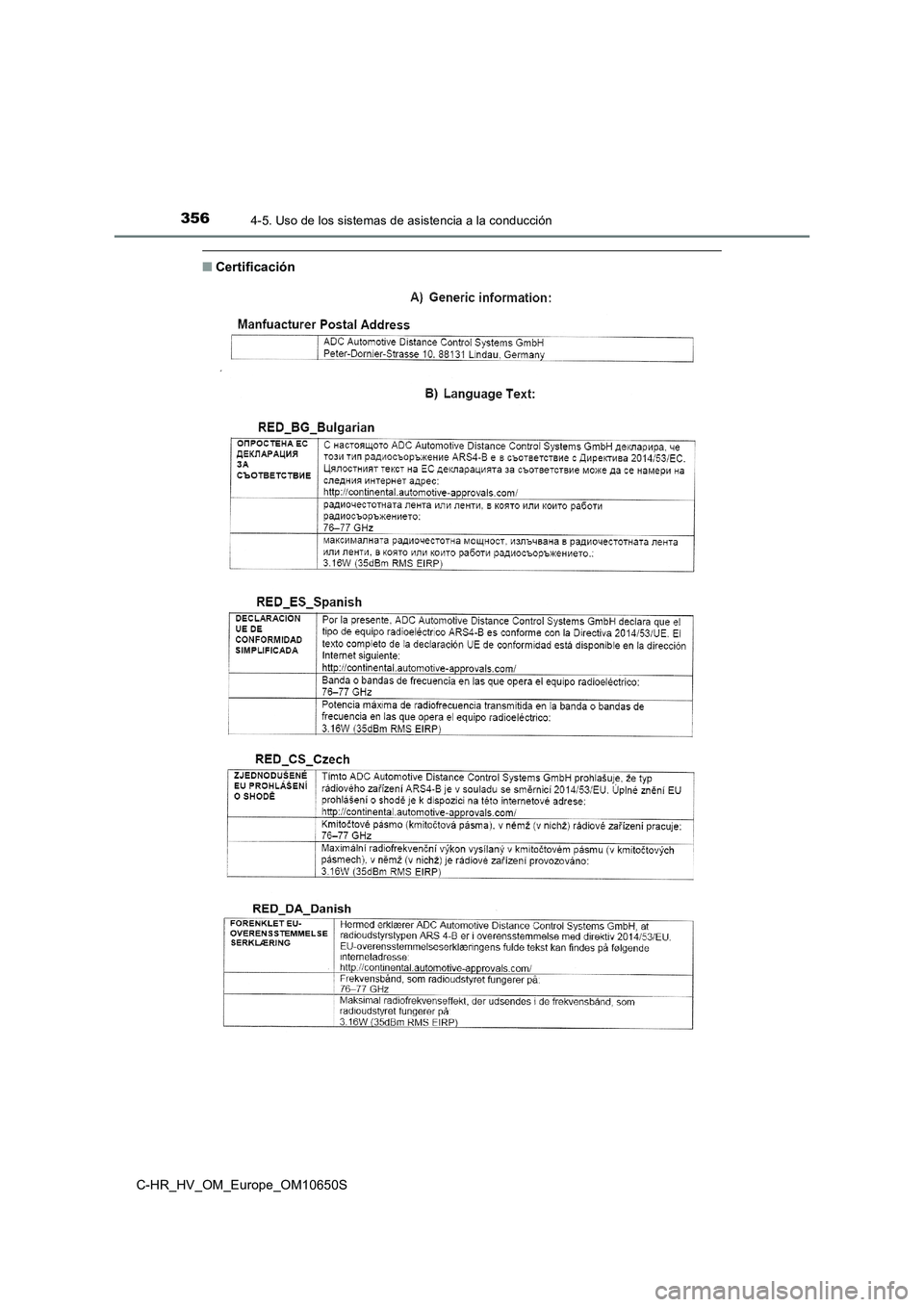

■Certificación

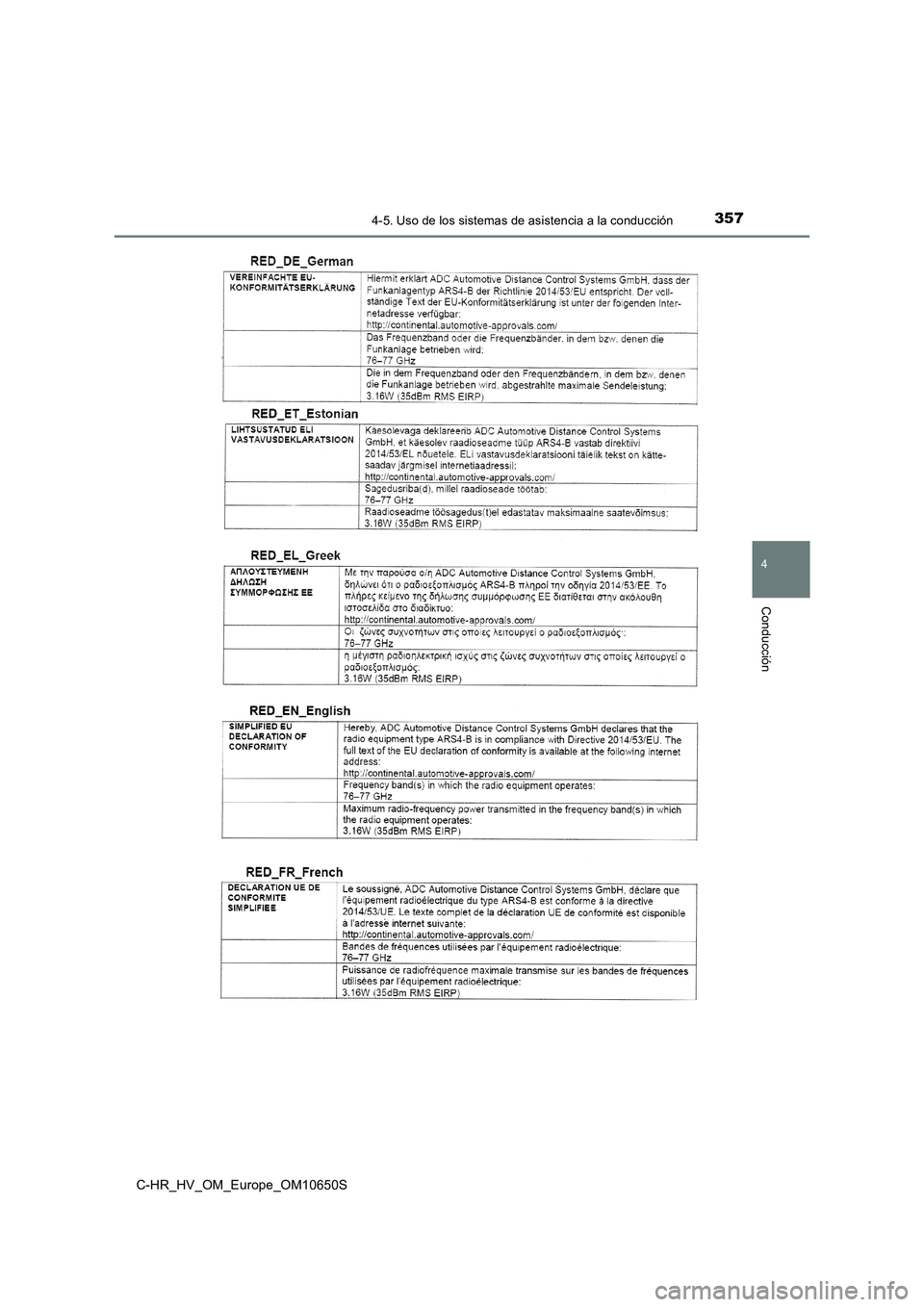

3574-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S

3584-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S

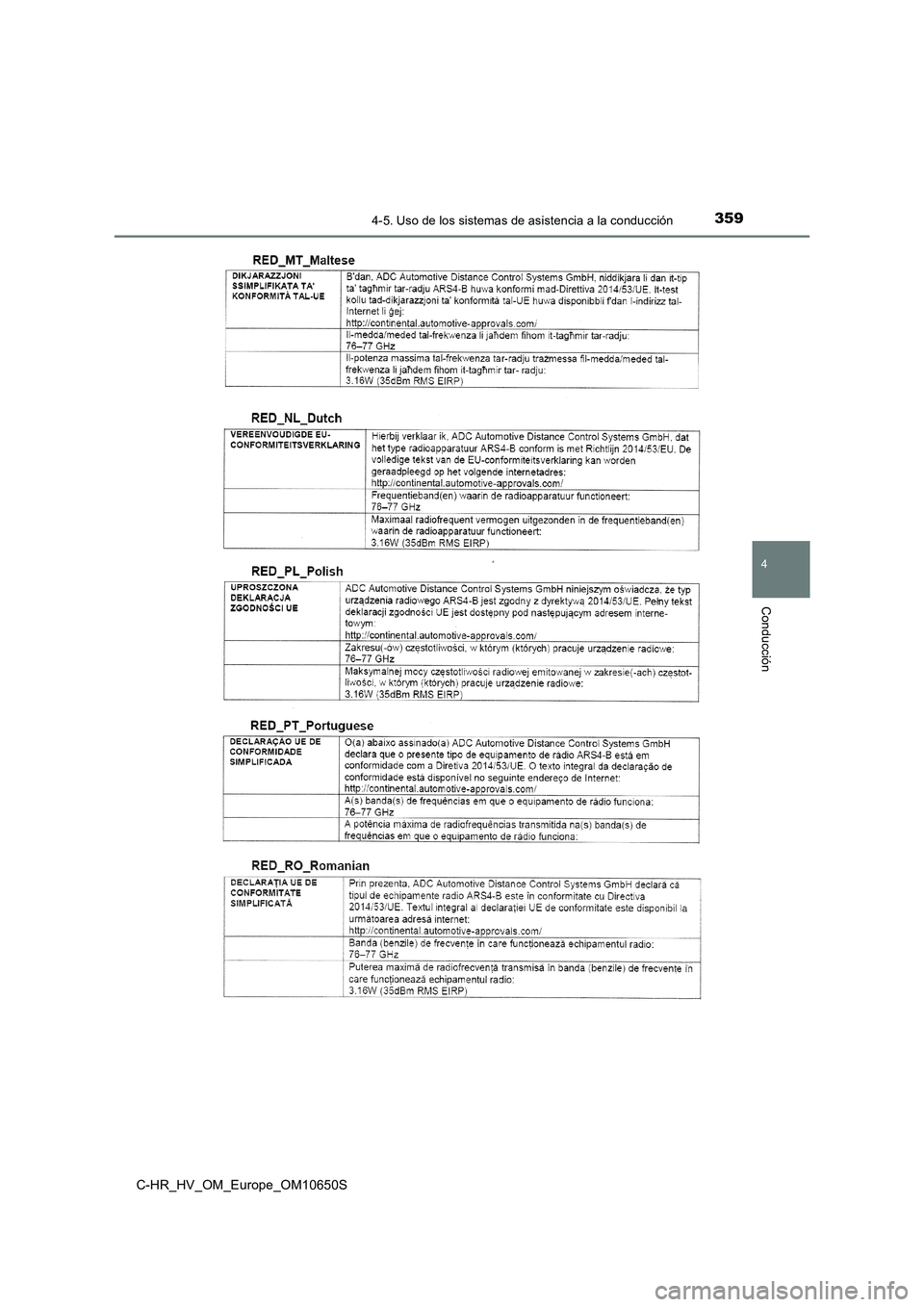

3594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S

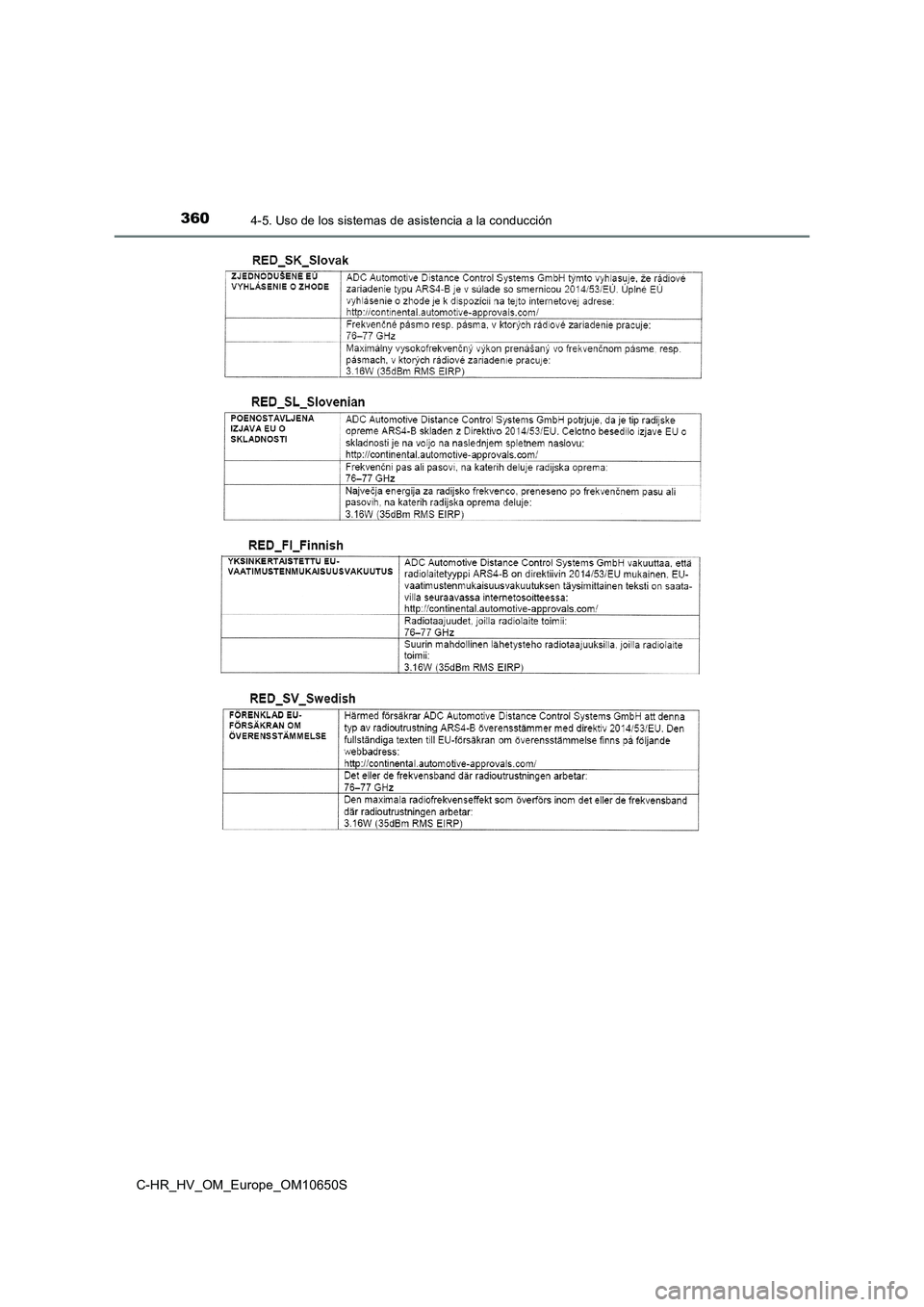

3604-5. Uso de los sistemas de asistencia a la conducción
