2019 TOYOTA C-HR Manual del propietario (in Spanish)

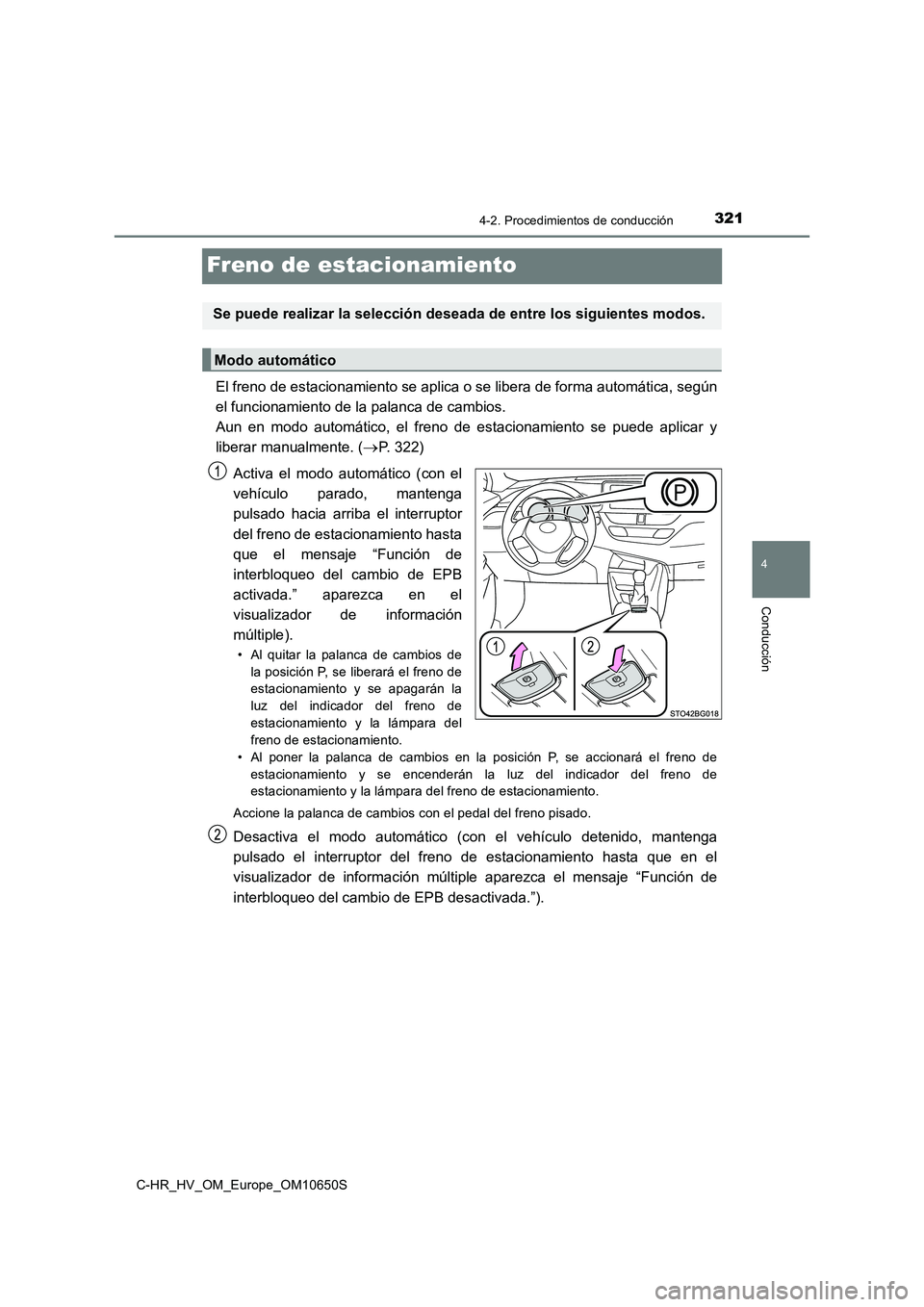

321
4
4-2. Procedimientos de conducción
Conducción
C-HR_HV_OM_Europe_OM10650S
Freno de estacionamiento
El freno de estacionamiento se aplica o se libera de forma automática, según
el funcionamiento de la palanca de cambios.
Aun en modo automático, el freno de estacionamiento se puede aplicar y
liberar manualmente. (P. 322)
Activa el modo automático (con el
vehículo parado, mantenga
pulsado hacia arriba el interruptor
del freno de estacionamiento hasta
que el mensaje “Función de
interbloqueo del cambio de EPB
activada.” aparezca en el
visualizador de información
múltiple).
• Al quitar la palanca de cambios de
la posición P, se liberará el freno de
estacionamiento y se apagarán la
luz del indicador del freno de
estacionamiento y la lámpara del
freno de estacionamiento.
• Al poner la palanca de cambios en la posición P, se accionará el freno de
estacionamiento y se encenderán la luz del indicador del freno de
estacionamiento y la lámpara del freno de estacionamiento.
Accione la palanca de cambios con el pedal del freno pisado.
Desactiva el modo automático (con el vehículo detenido, mantenga
pulsado el interruptor del freno de estacionamiento hasta que en el
visualizador de información múltiple aparezca el mensaje “Función de
interbloqueo del cambio de EPB desactivada.”).
Se puede realizar la selección deseada de entre los siguientes modos.
Modo automático

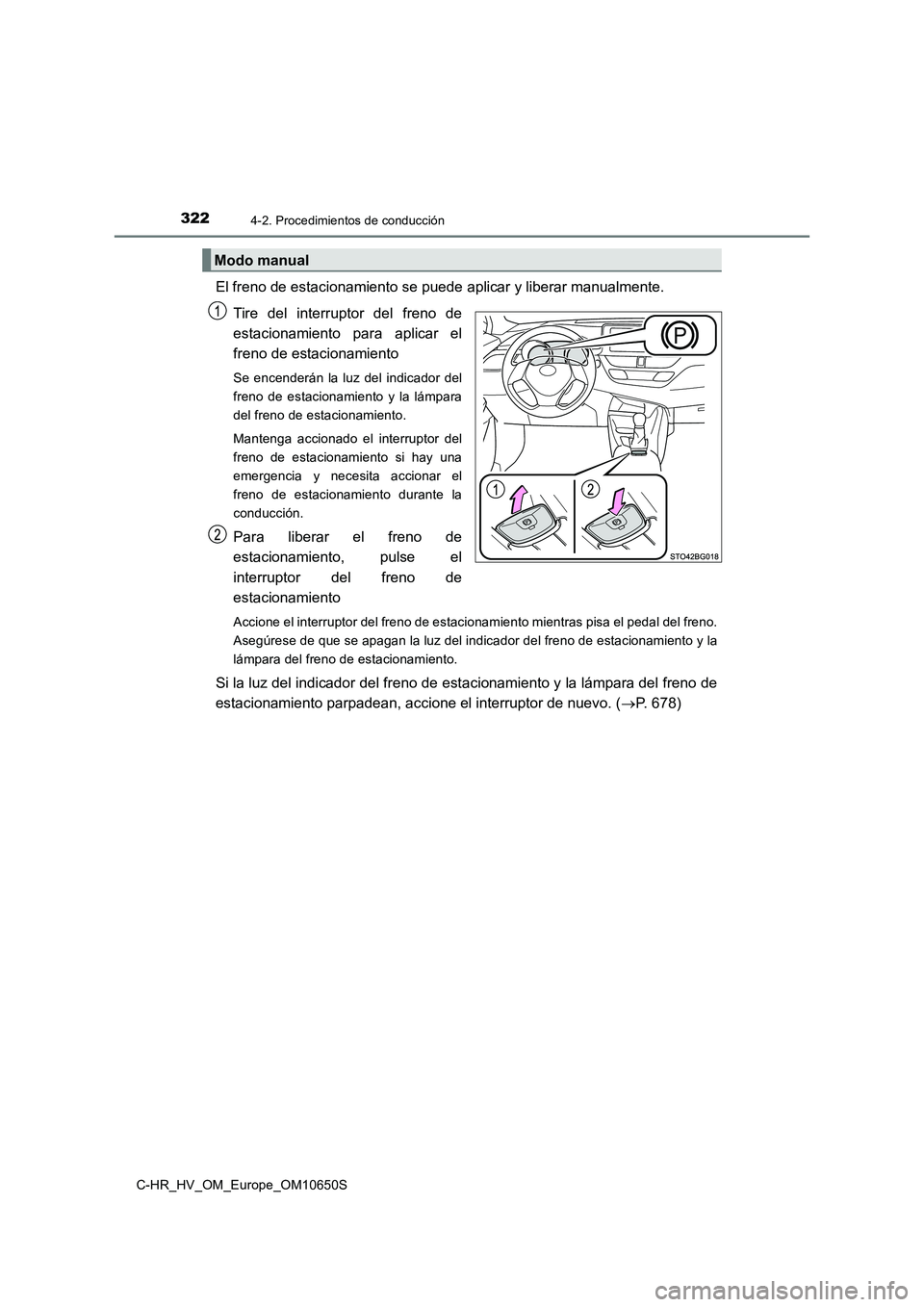

3224-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10650S
El freno de estacionamiento se puede aplicar y liberar manualmente.
Tire del interruptor del freno de
estacionamiento para aplicar el
freno de estacionamiento
Se encenderán la luz del indicador del
freno de estacionamiento y la lámpara
del freno de estacionamiento.
Mantenga accionado el interruptor del
freno de estacionamiento si hay una
emergencia y necesita accionar el
freno de estacionamiento durante la
conducción.
Para liberar el freno de
estacionamiento, pulse el
interruptor del freno de
estacionamiento
Accione el interruptor del freno de estacionamiento mientras pisa el pedal del freno.
Asegúrese de que se apagan la luz del indicador del freno de estacionamiento y la
lámpara del freno de estacionamiento.
Si la luz del indicador del freno de estacionamiento y la lámpara del freno de
estacionamiento parpadean, accione el interruptor de nuevo. ( P. 678)
Modo manual

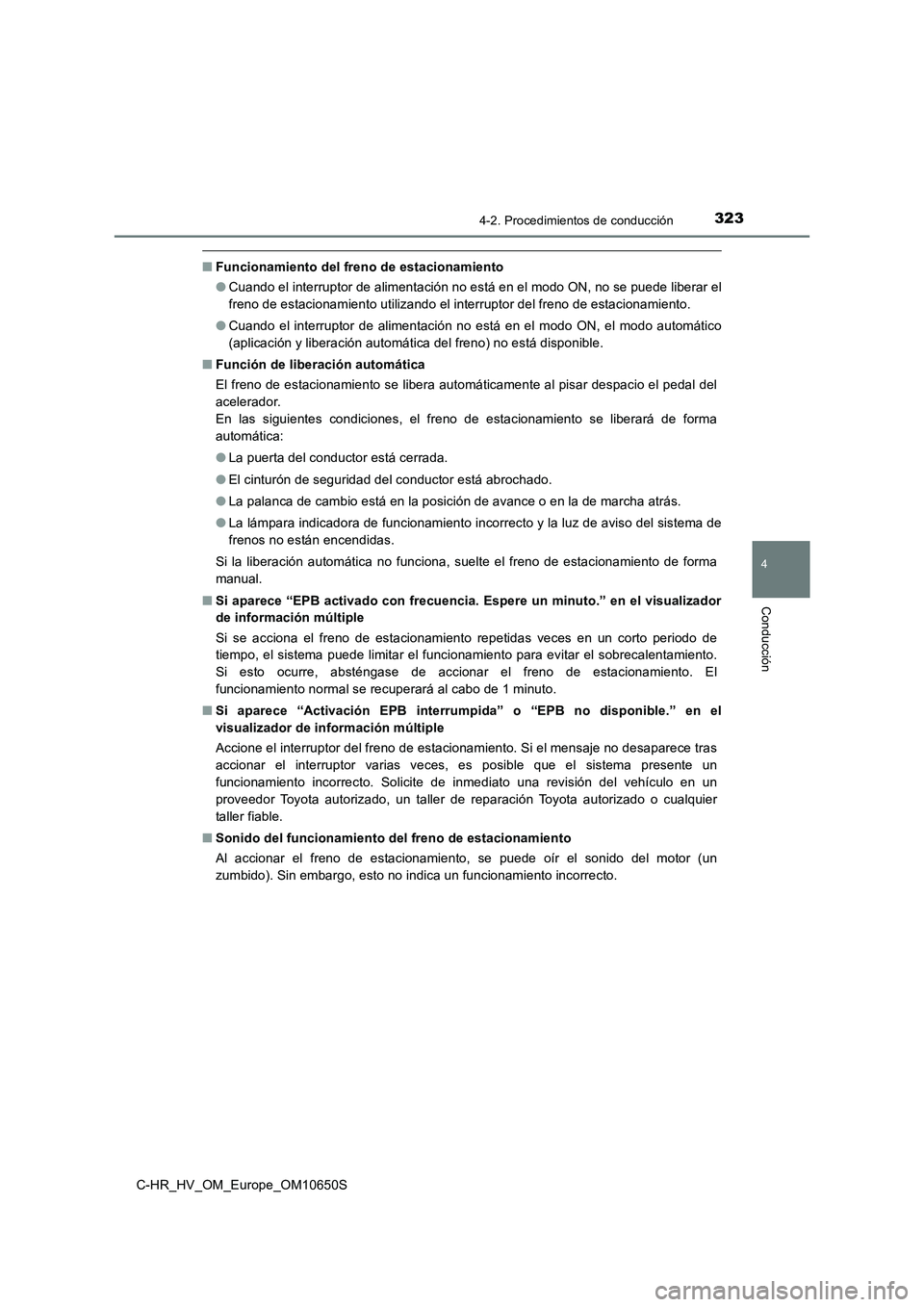

3234-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■Funcionamiento del freno de estacionamiento
● Cuando el interruptor de alimentación no está en el modo ON, no se puede liberar el
freno de estacionamiento utilizando el interruptor del freno de estacionamiento.
● Cuando el interruptor de alimentación no está en el modo ON, el modo automático
(aplicación y liberación automática del freno) no está disponible.
■ Función de liberación automática
El freno de estacionamiento se libera automáticamente al pisar despacio el pedal del
acelerador.
En las siguientes condiciones, el freno de estacionamiento se liberará de forma
automática:
● La puerta del conductor está cerrada.
● El cinturón de seguridad del conductor está abrochado.
● La palanca de cambio está en la posición de avance o en la de marcha atrás.
● La lámpara indicadora de funcionamiento incorrecto y la luz de aviso del sistema de
frenos no están encendidas.
Si la liberación automática no funciona, suelte el freno de estacionamiento de forma
manual.
■ Si aparece “EPB activado con frecuencia. Espere un minuto.” en el visualizador
de información múltiple
Si se acciona el freno de estacionamiento repetidas veces en un corto periodo de
tiempo, el sistema puede limitar el funcionamiento para evitar el sobrecalentamiento.
Si esto ocurre, absténgase de accionar el freno de estacionamiento. El
funcionamiento normal se recuperará al cabo de 1 minuto.
■ Si aparece “Activación EPB interrumpida” o “EPB no disponible.” en el
visualizador de información múltiple
Accione el interruptor del freno de estacionamiento. Si el mensaje no desaparece tras
accionar el interruptor varias veces, es posible que el sistema presente un
funcionamiento incorrecto. Solicite de inmediato una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ Sonido del funcionamiento del freno de estacionamiento
Al accionar el freno de estacionamiento, se puede oír el sonido del motor (un
zumbido). Sin embargo, esto no indica un funcionamiento incorrecto.

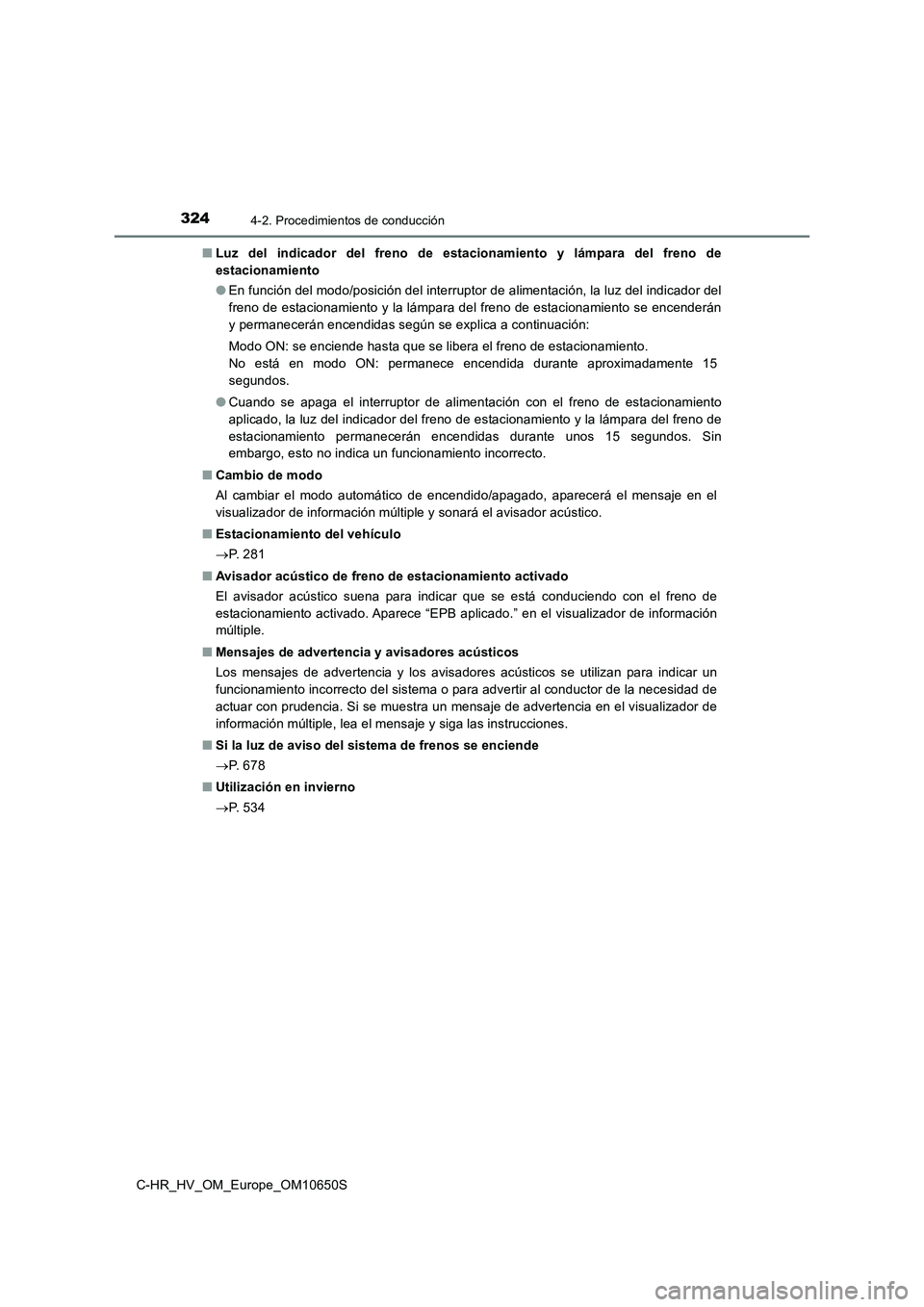

3244-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10650S
■ Luz del indicador del freno de estacionamiento y lámpara del freno de
estacionamiento
● En función del modo/posición del interruptor de alimentación, la luz del indicador del
freno de estacionamiento y la lámpara del freno de estacionamiento se encenderán
y permanecerán encendidas según se explica a continuación:
Modo ON: se enciende hasta que se libera el freno de estacionamiento.
No está en modo ON: permanece encendida durante aproximadamente 15
segundos.
● Cuando se apaga el interruptor de alimentación con el freno de estacionamiento
aplicado, la luz del indicador del freno de estacionamiento y la lámpara del freno de
estacionamiento permanecerán encendidas durante unos 15 segundos. Sin
embargo, esto no indica un funcionamiento incorrecto.
■ Cambio de modo
Al cambiar el modo automático de encendido/apagado, aparecerá el mensaje en el
visualizador de información múltiple y sonará el avisador acústico.
■ Estacionamiento del vehículo
 P. 2 8 1
■ Avisador acústico de freno de estacionamiento activado
El avisador acústico suena para indicar que se está conduciendo con el freno de
estacionamiento activado. Aparece “EPB aplicado.” en el visualizador de información
múltiple.
■ Mensajes de advertencia y avisadores acústicos
Los mensajes de advertencia y los avisadores acústicos se utilizan para indicar un
funcionamiento incorrecto del sistema o para advertir al conductor de la necesidad de
actuar con prudencia. Si se muestra un mensaje de advertencia en el visualizador de
información múltiple, lea el mensaje y siga las instrucciones.
■ Si la luz de aviso del sistema de frenos se enciende
 P. 6 7 8
■ Utilización en invierno
 P. 5 3 4

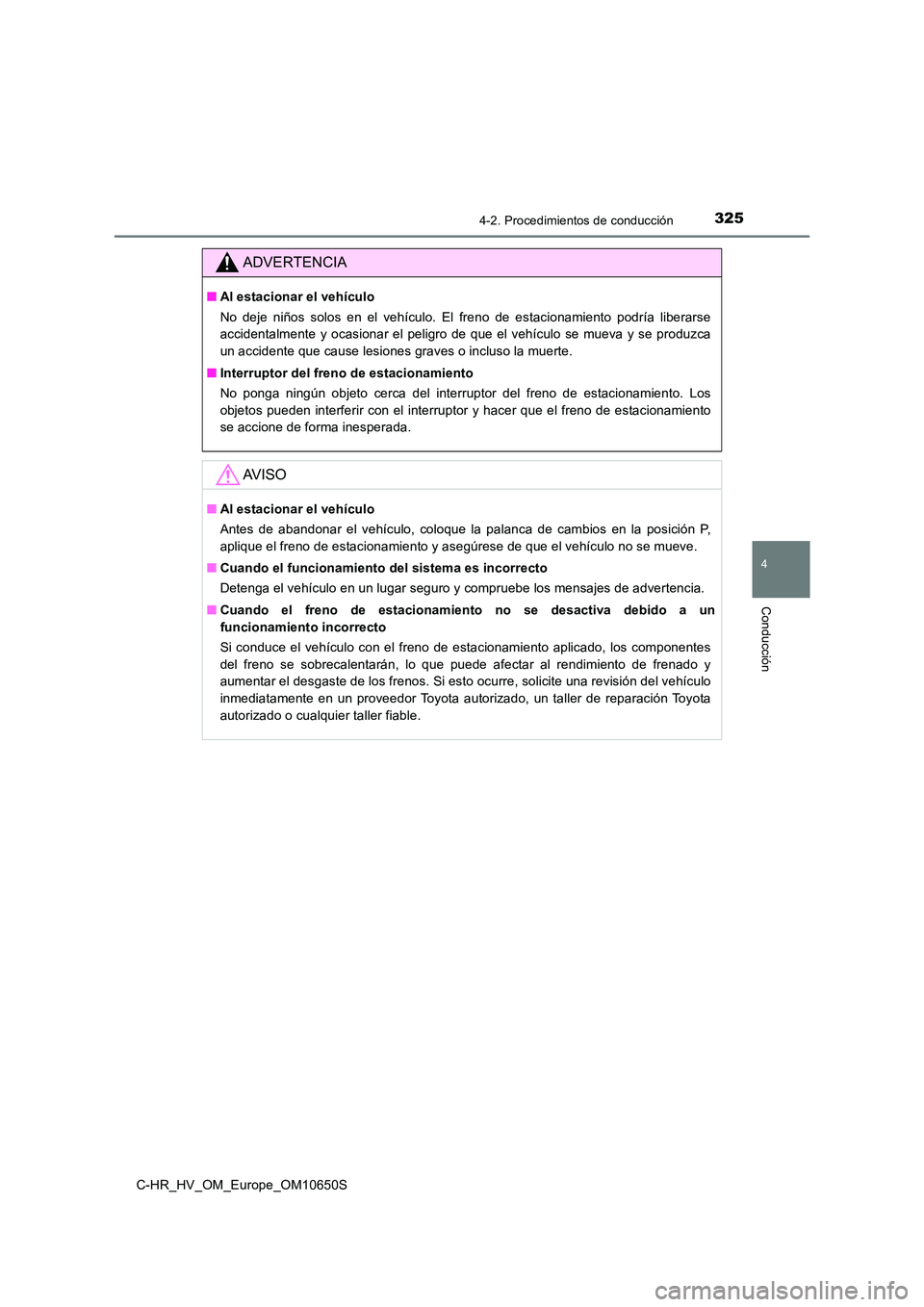

3254-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Al estacionar el vehículo
No deje niños solos en el vehículo. El freno de estacionamiento podría liberarse
accidentalmente y ocasionar el peligro de que el vehículo se mueva y se produzca
un accidente que cause lesiones graves o incluso la muerte.
■ Interruptor del freno de estacionamiento
No ponga ningún objeto cerca del interruptor del freno de estacionamiento. Los
objetos pueden interferir con el interruptor y hacer que el freno de estacionamiento
se accione de forma inesperada.
AV I S O
■ Al estacionar el vehículo
Antes de abandonar el vehículo, coloque la palanca de cambios en la posición P,
aplique el freno de estacionamiento y asegúrese de que el vehículo no se mueve.
■ Cuando el funcionamiento del sistema es incorrecto
Detenga el vehículo en un lugar seguro y compruebe los mensajes de advertencia.
■ Cuando el freno de estacionamiento no se desactiva debido a un
funcionamiento incorrecto
Si conduce el vehículo con el freno de estacionamiento aplicado, los componentes
del freno se sobrecalentarán, lo que puede afectar al rendimiento de frenado y
aumentar el desgaste de los frenos. Si esto ocurre, solicite una revisión del vehículo
inmediatamente en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

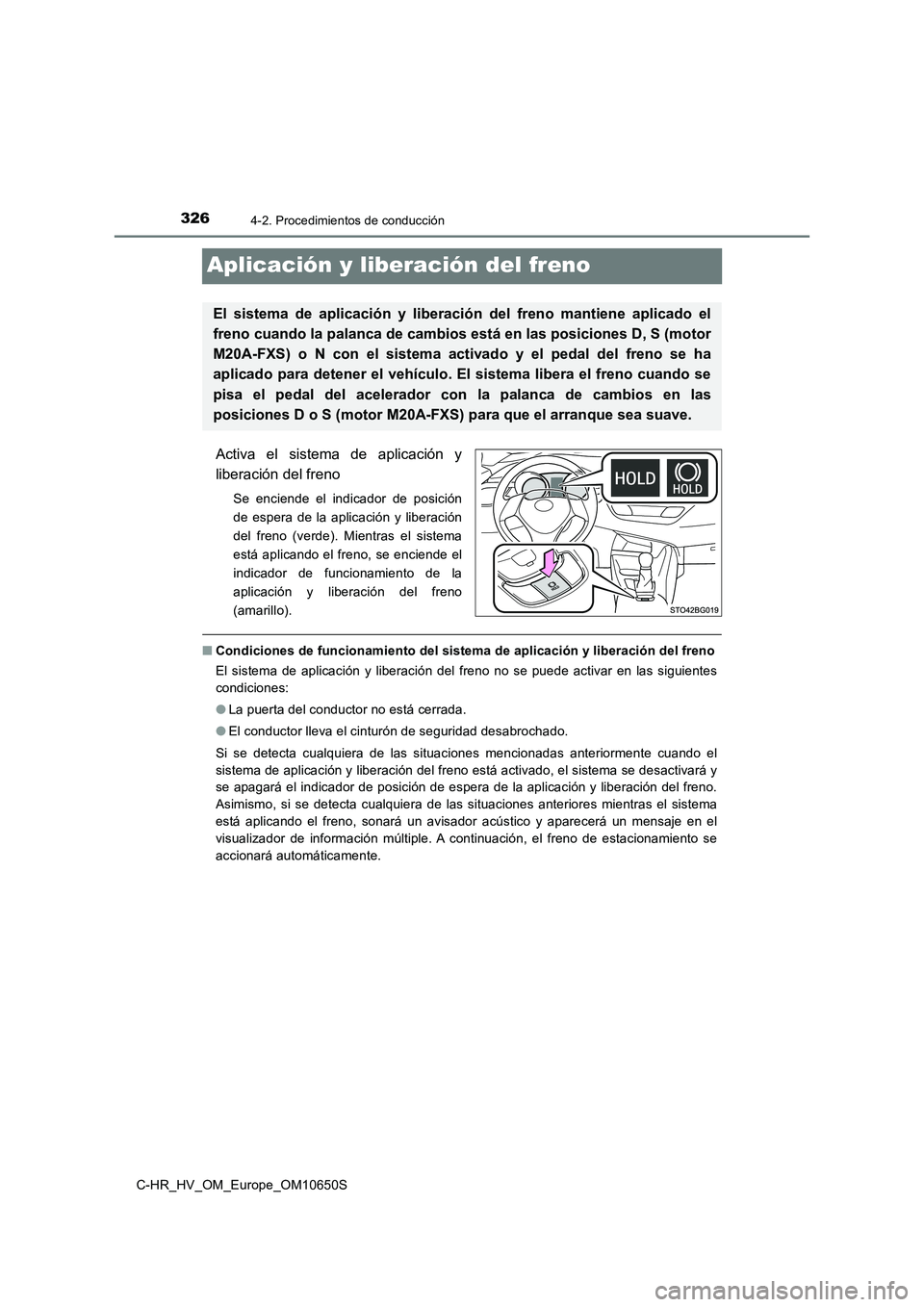

3264-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10650S
Aplicación y liberación del freno
Activa el sistema de aplicación y
liberación del freno
Se enciende el indicador de posición
de espera de la aplicación y liberación
del freno (verde). Mientras el sistema
está aplicando el freno, se enciende el
indicador de funcionamiento de la
aplicación y liberación del freno
(amarillo).
■ Condiciones de funcionamiento del sistema de aplicación y liberación del freno
El sistema de aplicación y liberación del freno no se puede activar en las siguientes
condiciones:
● La puerta del conductor no está cerrada.
● El conductor lleva el cinturón de seguridad desabrochado.
Si se detecta cualquiera de las situaciones mencionadas anteriormente cuando el
sistema de aplicación y liberación del freno está activado, el sistema se desactivará y
se apagará el indicador de posición de espera de la aplicación y liberación del freno.
Asimismo, si se detecta cualquiera de las situaciones anteriores mientras el sistema
está aplicando el freno, sonará un avisador acústico y aparecerá un mensaje en el
visualizador de información múltiple. A continuación, el freno de estacionamiento se
accionará automáticamente.
El sistema de aplicación y liberación del freno mantiene aplicado el
freno cuando la palanca de cambios está en las posiciones D, S (motor
M20A-FXS) o N con el sistema activado y el pedal del freno se ha
aplicado para detener el vehículo. El sistema libera el freno cuando se
pisa el pedal del acelerador con la palanca de cambios en las
posiciones D o S (motor M20A-FXS) para que el arranque sea suave.

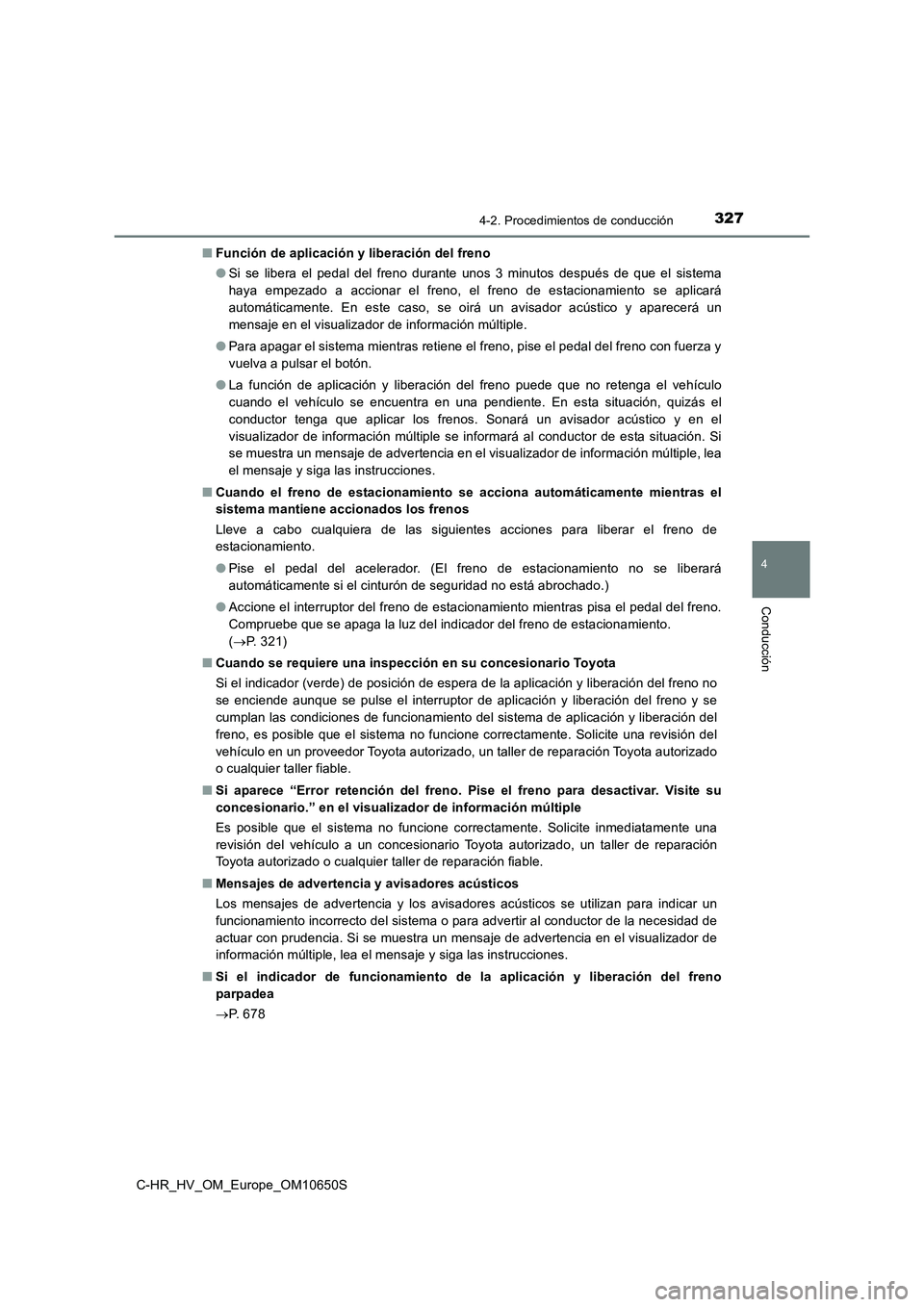

3274-2. Procedimientos de conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■ Función de aplicación y liberación del freno
● Si se libera el pedal del freno durante unos 3 minutos después de que el sistema
haya empezado a accionar el freno, el freno de estacionamiento se aplicará
automáticamente. En este caso, se oirá un avisador acústico y aparecerá un
mensaje en el visualizador de información múltiple.
● Para apagar el sistema mientras retiene el freno, pise el pedal del freno con fuerza y
vuelva a pulsar el botón.
● La función de aplicación y liberación del freno puede que no retenga el vehículo
cuando el vehículo se encuentra en una pendiente. En esta situación, quizás el
conductor tenga que aplicar los frenos. Sonará un avisador acústico y en el
visualizador de información múltiple se informará al conductor de esta situación. Si
se muestra un mensaje de advertencia en el visualizador de información múltiple, lea
el mensaje y siga las instrucciones.
■ Cuando el freno de estacionamiento se acciona automáticamente mientras el
sistema mantiene accionados los frenos
Lleve a cabo cualquiera de las siguientes acciones para liberar el freno de
estacionamiento.
● Pise el pedal del acelerador. (El freno de estacionamiento no se liberará
automáticamente si el cinturón de seguridad no está abrochado.)
● Accione el interruptor del freno de estacionamiento mientras pisa el pedal del freno.
Compruebe que se apaga la luz del indicador del freno de estacionamiento.
( P. 321)
■ Cuando se requiere una inspección en su concesionario Toyota
Si el indicador (verde) de posición de espera de la aplicación y liberación del freno no
se enciende aunque se pulse el interruptor de aplicación y liberación del freno y se
cumplan las condiciones de funcionamiento del sistema de aplicación y liberación del
freno, es posible que el sistema no funcione correctamente. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado
o cualquier taller fiable.
■ Si aparece “Error retención del freno. Pise el freno para desactivar. Visite su
concesionario.” en el visualizador de información múltiple
Es posible que el sistema no funcione correctamente. Solicite inmediatamente una
revisión del vehículo a un concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
■ Mensajes de advertencia y avisadores acústicos
Los mensajes de advertencia y los avisadores acústicos se utilizan para indicar un
funcionamiento incorrecto del sistema o para advertir al conductor de la necesidad de
actuar con prudencia. Si se muestra un mensaje de advertencia en el visualizador de
información múltiple, lea el mensaje y siga las instrucciones.
■ Si el indicador de funcionamiento de la aplicación y liberación del freno
parpadea
 P. 6 7 8

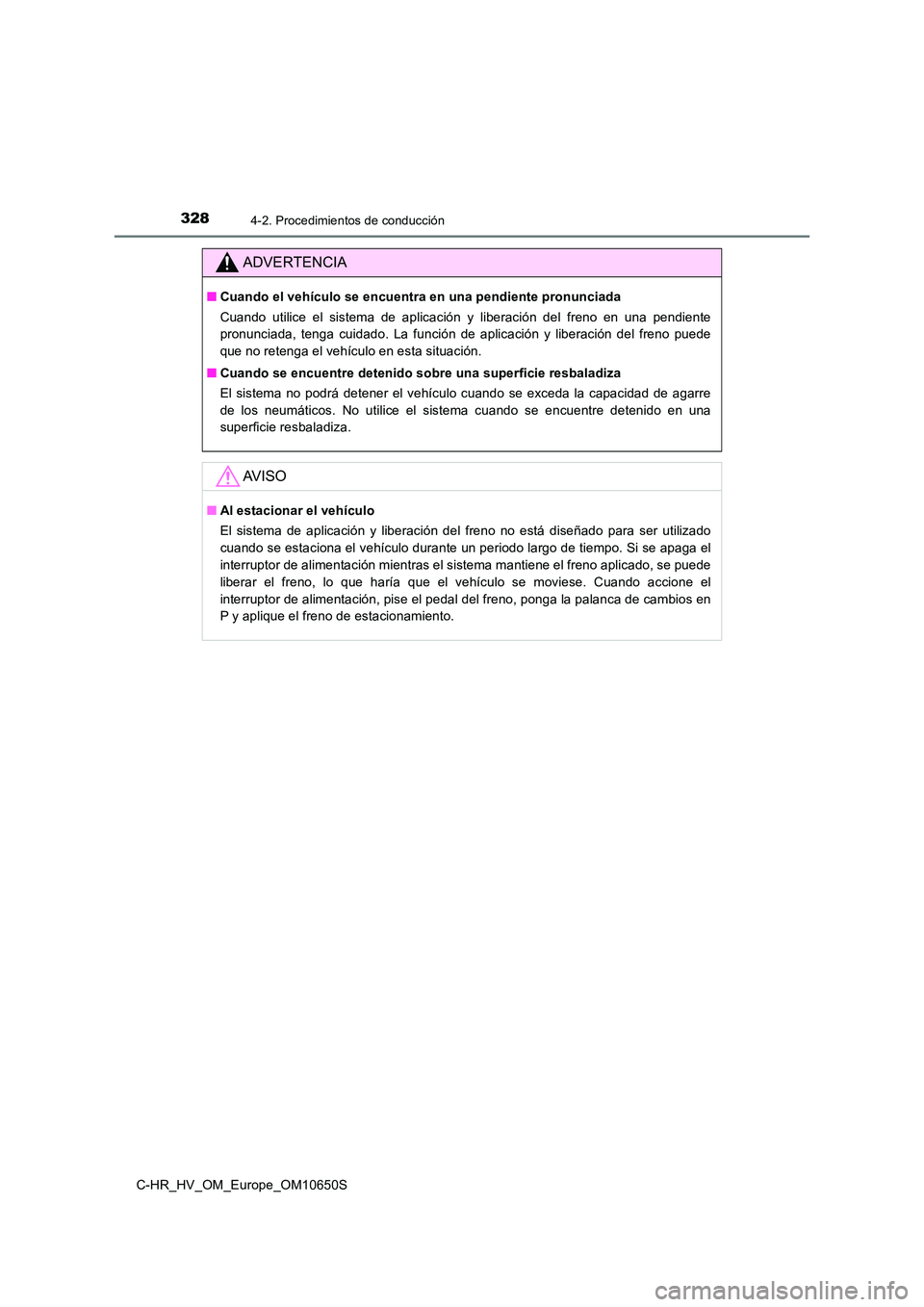

3284-2. Procedimientos de conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Cuando el vehículo se encuentra en una pendiente pronunciada
Cuando utilice el sistema de aplicación y liberación del freno en una pendiente
pronunciada, tenga cuidado. La función de aplicación y liberación del freno puede
que no retenga el vehículo en esta situación.
■ Cuando se encuentre detenido sobre una superficie resbaladiza
El sistema no podrá detener el vehículo cuando se exceda la capacidad de agarre
de los neumáticos. No utilice el sistema cuando se encuentre detenido en una
superficie resbaladiza.
AV I S O
■ Al estacionar el vehículo
El sistema de aplicación y liberación del freno no está diseñado para ser utilizado
cuando se estaciona el vehículo durante un periodo largo de tiempo. Si se apaga el
interruptor de alimentación mientras el sistema mantiene el freno aplicado, se puede
liberar el freno, lo que haría que el vehículo se moviese. Cuando accione el
interruptor de alimentación, pise el pedal del freno, ponga la palanca de cambios en
P y aplique el freno de estacionamiento.
