2019 TOYOTA C-HR Manual del propietario (in Spanish)

153
1
1-5. Sistema antirrobo
En aras de la seguridad
C-HR_HV_OM_Europe_OM10650S

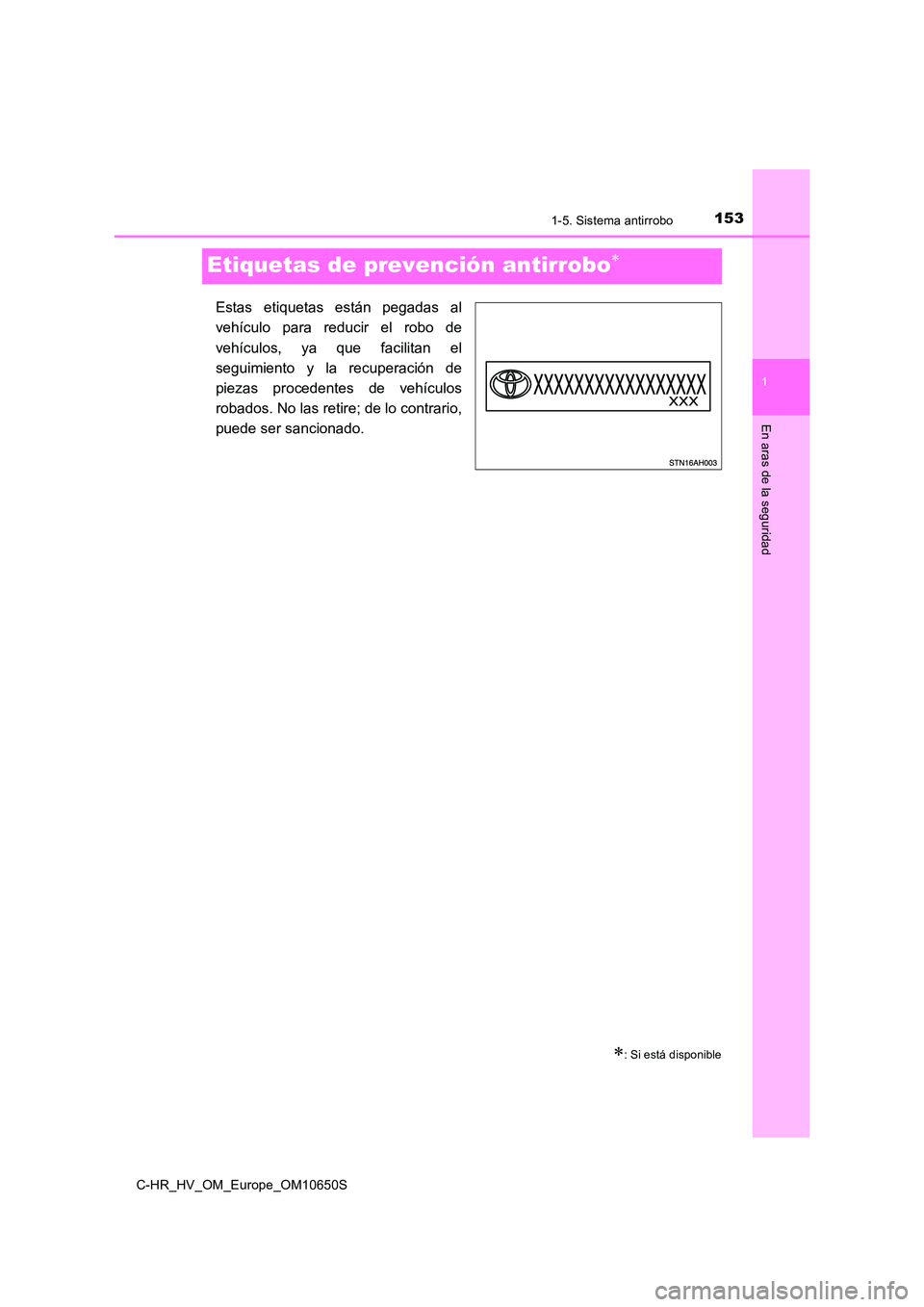

Etiquetas de prevención antirrobo
Estas etiquetas están pegadas al
vehículo para reducir el robo de
vehículos, ya que facilitan el
seguimiento y la recuperación de
piezas procedentes de vehículos
robados. No las retire; de lo contrario,
puede ser sancionado.
: Si está disponible

1541-5. Sistema antirrobo
C-HR_HV_OM_Europe_OM10650S

155

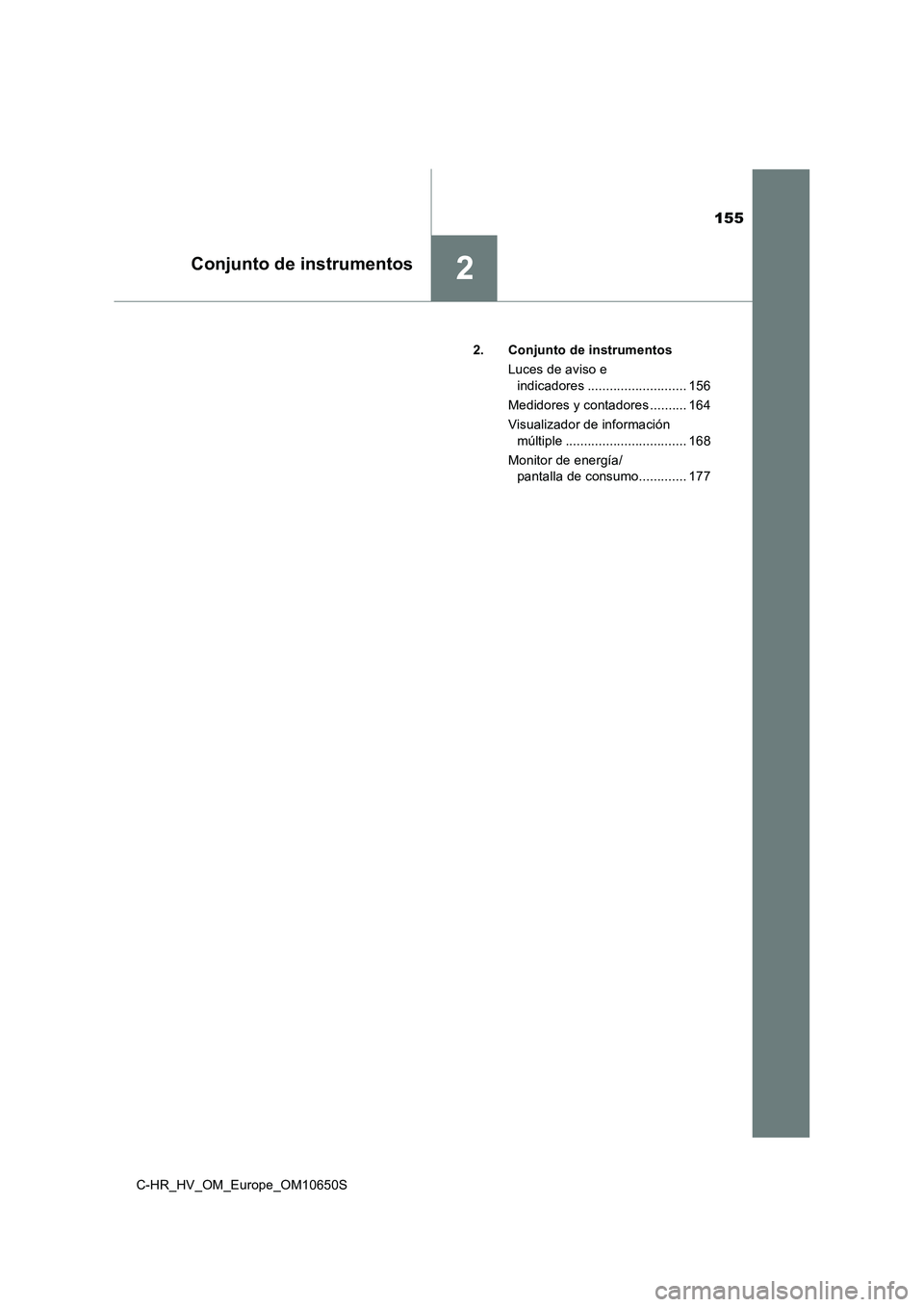

2Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S
2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 156
Medidores y contadores .......... 164
Visualizador de información
múltiple ................................. 168
Monitor de energía/
pantalla de consumo............. 177

1562. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S

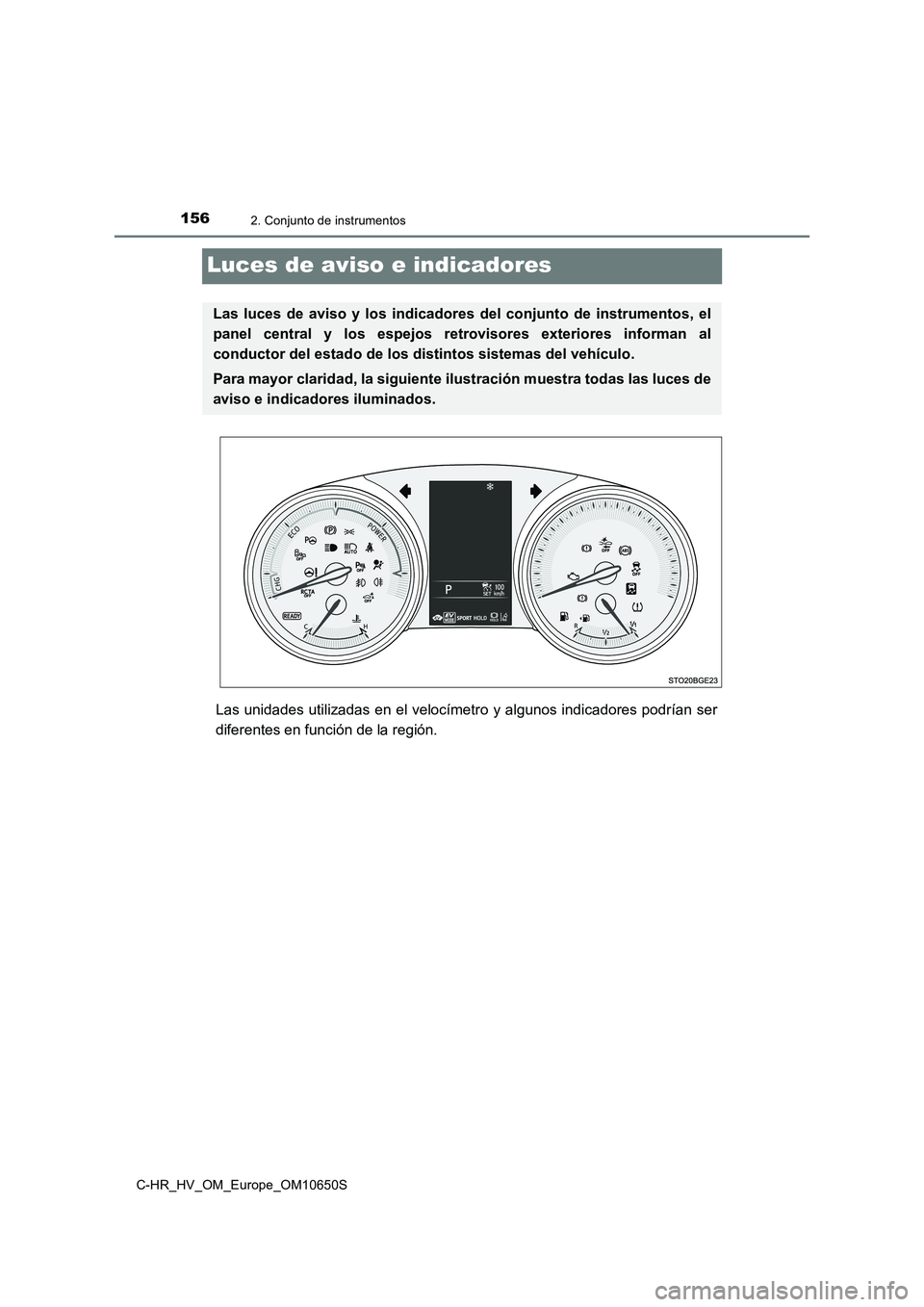

Luces de aviso e indicadores
Las unidades utilizadas en el velocímetro y algunos indicadores podrían ser
diferentes en función de la región.
Las luces de aviso y los indicadores del conjunto de instrumentos, el
panel central y los espejos retrovisores exteriores informan al
conductor del estado de los distintos sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1572. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S

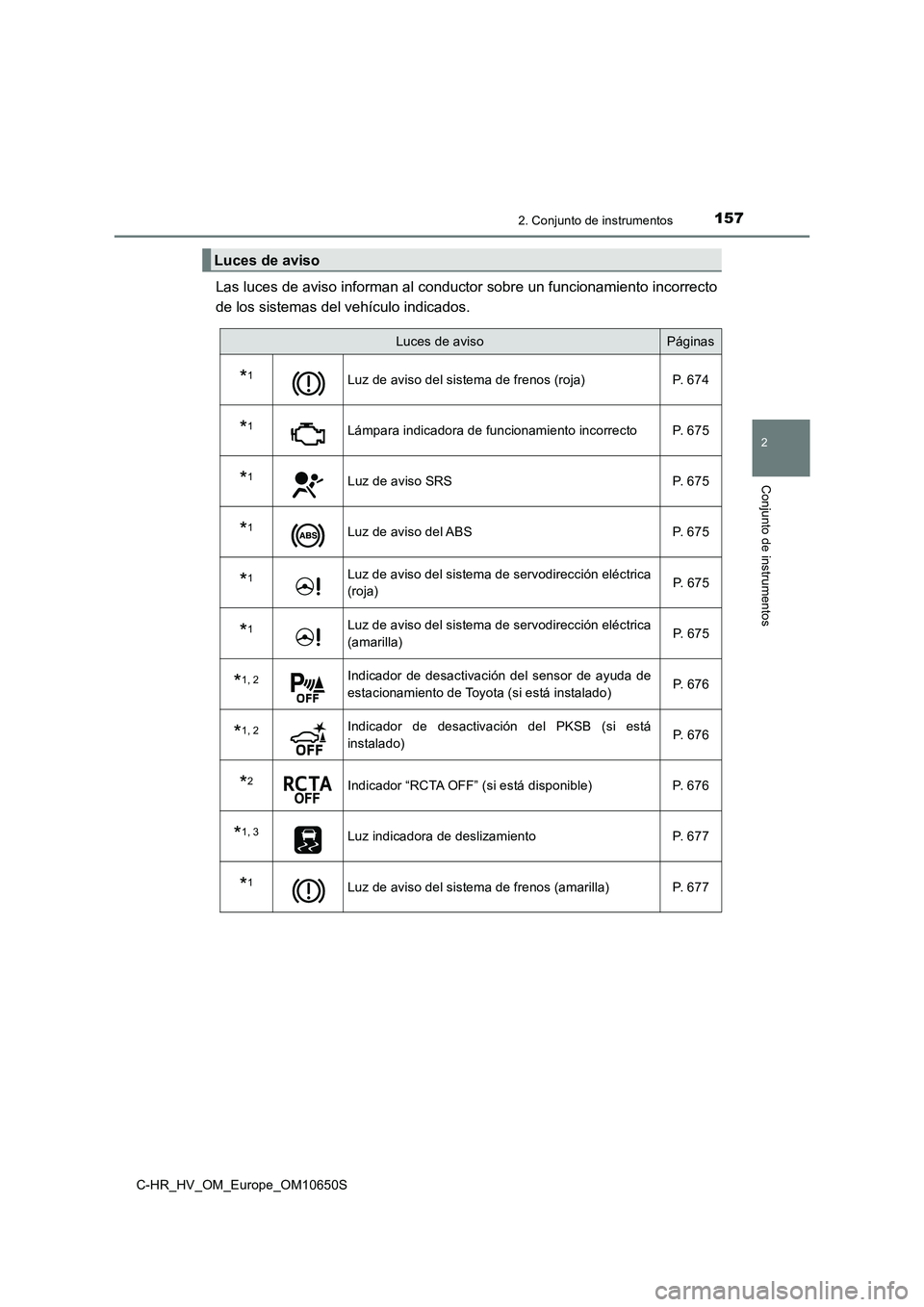

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
Luces de avisoPáginas
*1Luz de aviso del sistema de frenos (roja) P. 674
*1Lámpara indicadora de funcionamiento incorrecto P. 675
*1Luz de aviso SRS P. 675
*1Luz de aviso del ABS P. 675
*1Luz de aviso del sistema de servodirección eléctrica
(roja) P. 6 7 5
*1Luz de aviso del sistema de servodirección eléctrica
(amarilla) P. 6 7 5
*1, 2Indicador de desactivación del sensor de ayuda de
estacionamiento de Toyota (si está instalado) P. 6 7 6
*1, 2Indicador de desactivación del PKSB (si está
instalado) P. 6 7 6
*2Indicador “RCTA OFF” (si está disponible) P. 676
*1, 3Luz indicadora de deslizamiento P. 677
*1Luz de aviso del sistema de frenos (amarilla) P. 677

1582. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
*2: La luz parpadea para indicar un funcionamiento incorrecto.
*3: La luz se enciende para indicar un funcionamiento incorrecto.

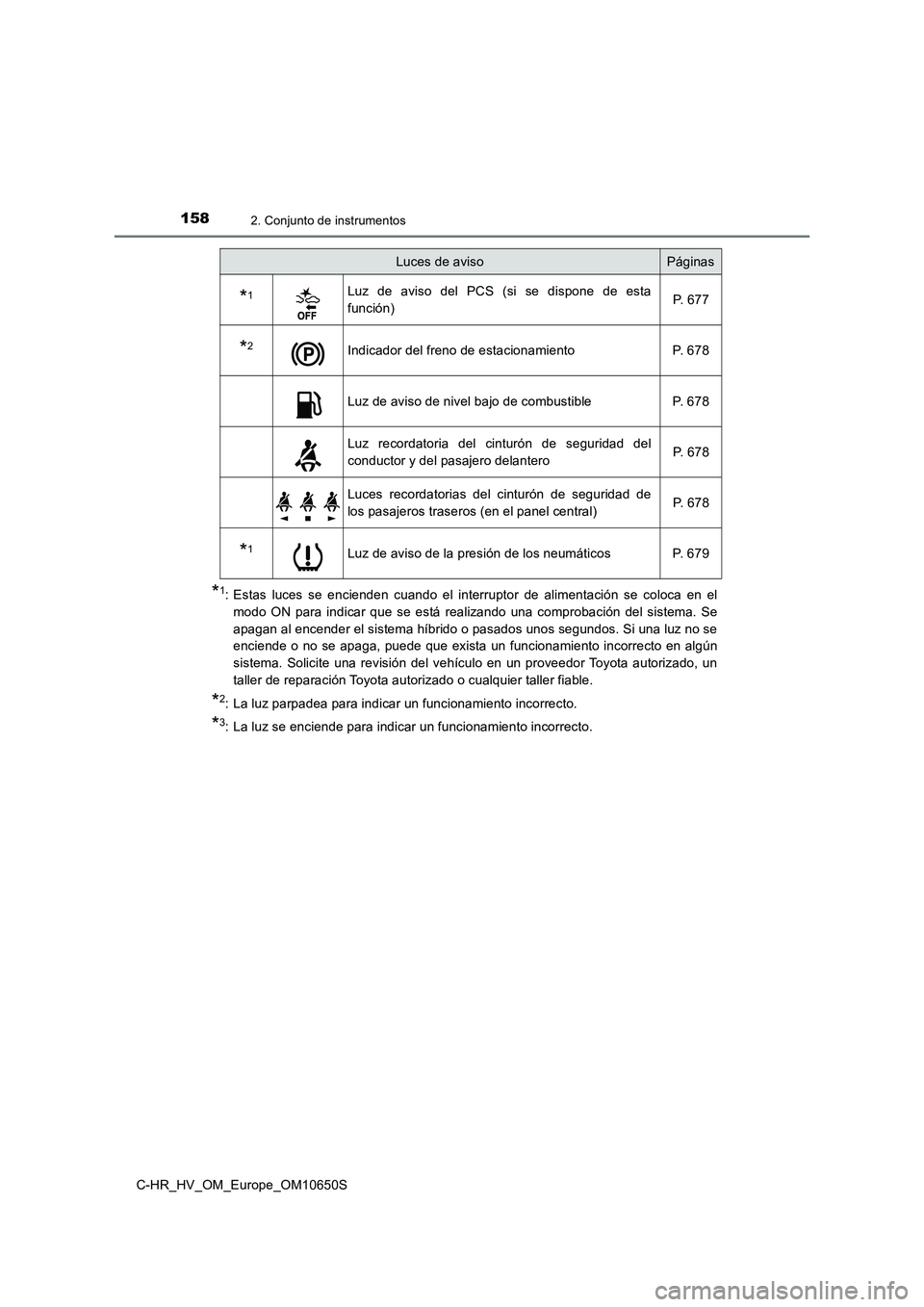

*1Luz de aviso del PCS (si se dispone de esta
función) P. 6 7 7
*2Indicador del freno de estacionamiento P. 678
Luz de aviso de nivel bajo de combustible P. 678
Luz recordatoria del cinturón de seguridad del
conductor y del pasajero delantero P. 6 7 8
Luces recordatorias del cinturón de seguridad de
los pasajeros traseros (en el panel central) P. 6 7 8
*1Luz de aviso de la presión de los neumáticos P. 679
Luces de avisoPáginas

1592. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S

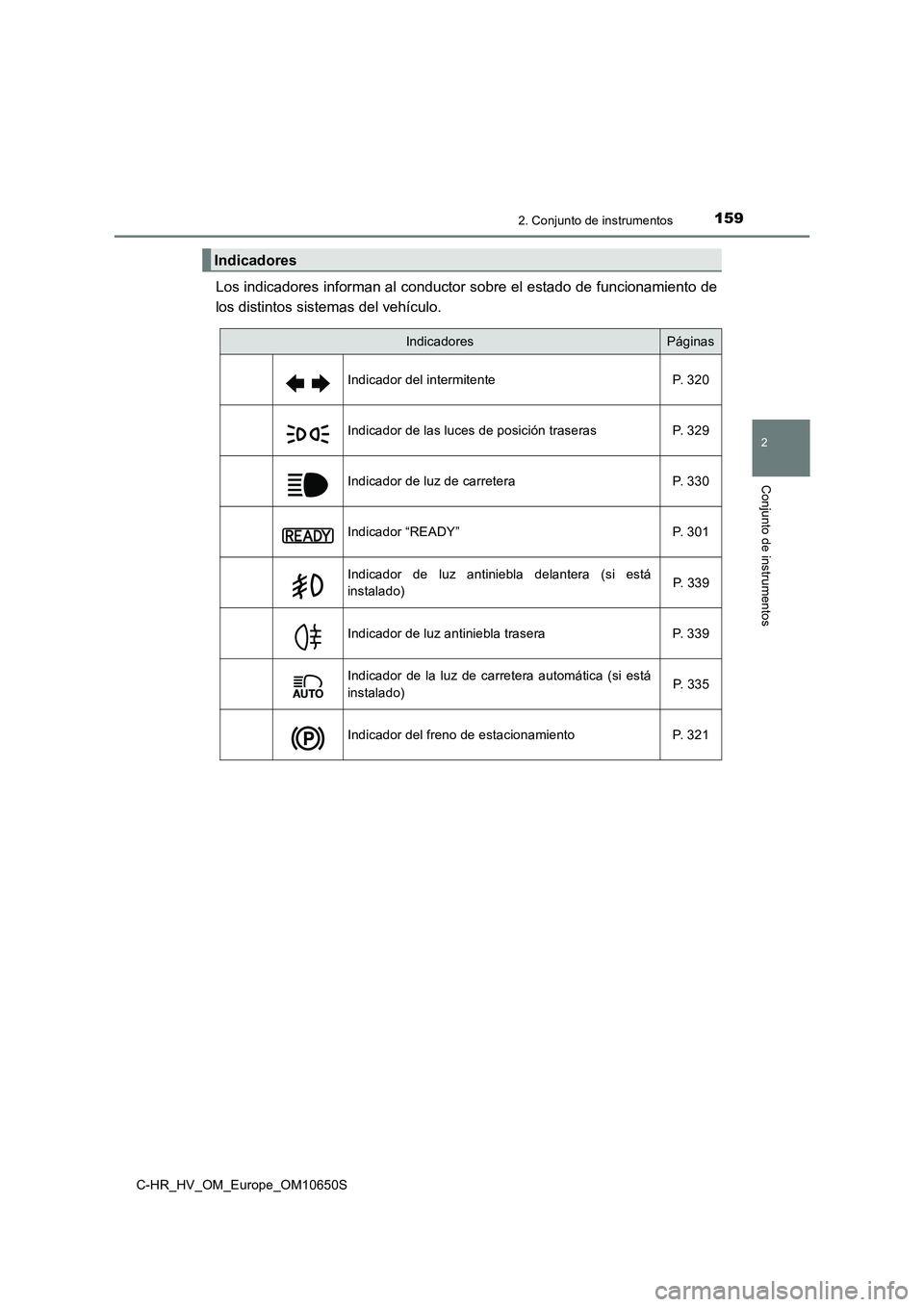

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
IndicadoresPáginas
Indicador del intermitente P. 320
Indicador de las luces de posición traseras P. 329
Indicador de luz de carretera P. 330
Indicador “READY” P. 301
Indicador de luz antiniebla delantera (si está
instalado) P. 3 3 9
Indicador de luz antiniebla trasera P. 339
Indicador de la luz de carretera automática (si está
instalado) P. 3 3 5
Indicador del freno de estacionamiento P. 321

1602. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10650S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
*2: La luz se enciende cuando el sistema está apagado.
*3: La luz parpadea para indicar que el sistema está activado.

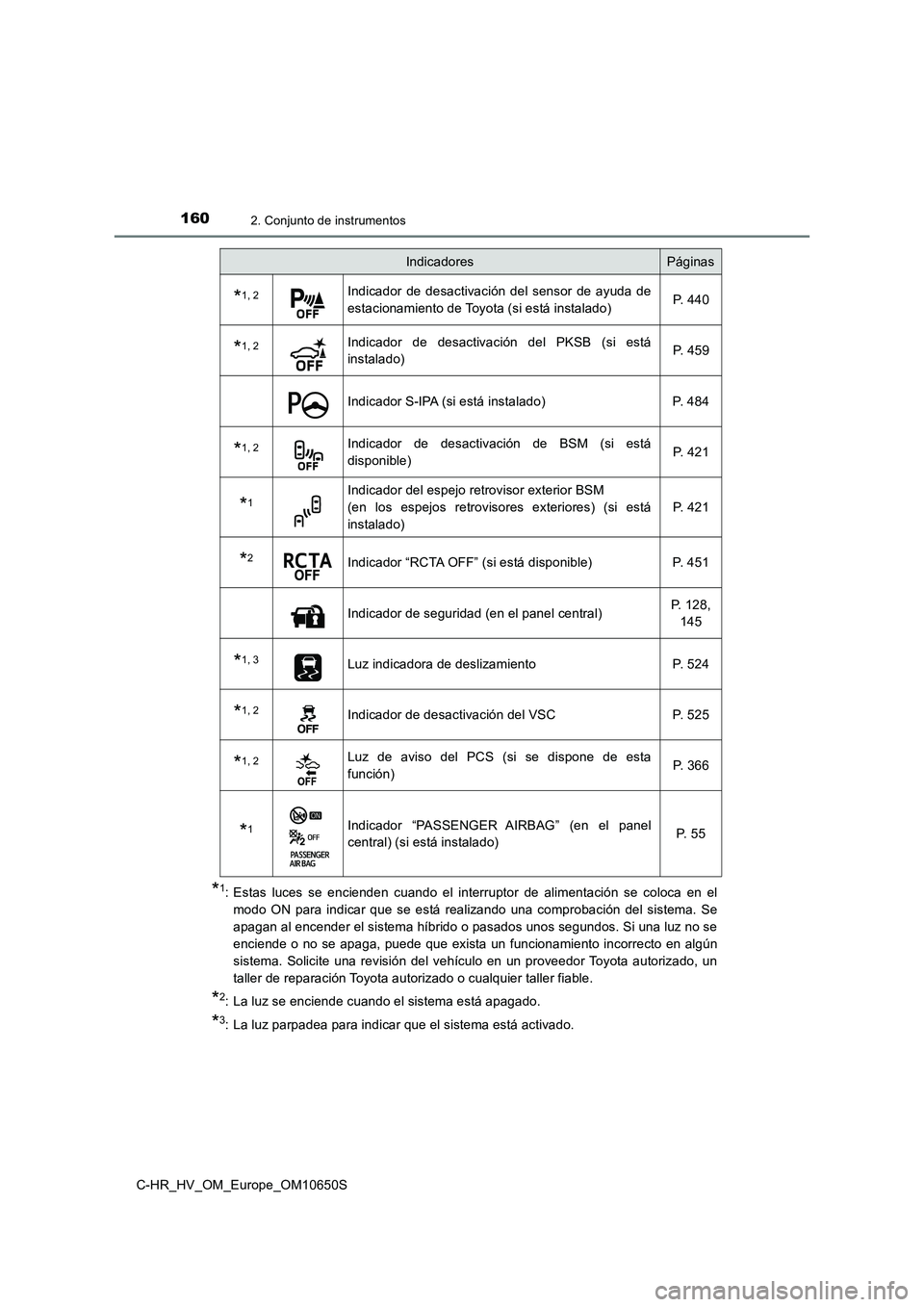

*1, 2Indicador de desactivación del sensor de ayuda de
estacionamiento de Toyota (si está instalado) P. 4 4 0
*1, 2Indicador de desactivación del PKSB (si está
instalado) P. 4 5 9
Indicador S-IPA (si está instalado) P. 484
*1, 2Indicador de desactivación de BSM (si está
disponible) P. 4 2 1
*1Indicador del espejo retrovisor exterior BSM
(en los espejos retrovisores exteriores) (si está
instalado)
P. 4 2 1
*2Indicador “RCTA OFF” (si está disponible) P. 451
Indicador de seguridad (en el panel central) P. 128,
145
*1, 3Luz indicadora de deslizamiento P. 524
*1, 2Indicador de desactivación del VSC P. 525
*1, 2Luz de aviso del PCS (si se dispone de esta
función) P. 3 6 6
*1Indicador “PASSENGER AIRBAG” (en el panel
central) (si está instalado) P. 5 5
IndicadoresPáginas
