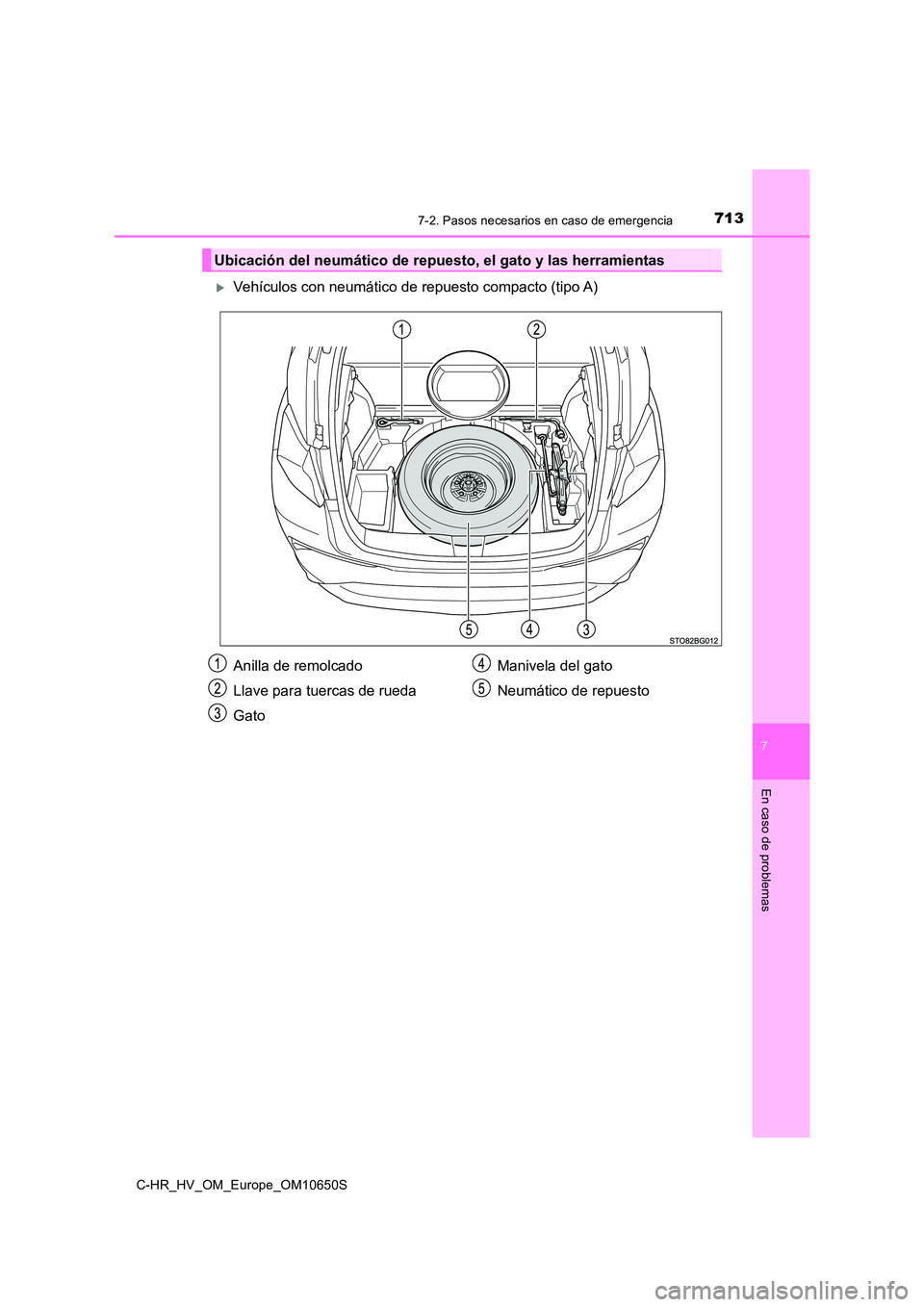

2019 TOYOTA C-HR Manual del propietario (in Spanish)

7137-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
7
En caso de problemas
Vehículos con neumático de repuesto compacto (tipo A)
Ubicación del neumático de repuesto, el gato y las herramientas
Anilla de remolcado
Llave para tuercas de rueda
Gato
Manivela del gato
Neumático de repuesto

7147-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
Vehículos con neumático de repuesto compacto (tipo B)
Neumático de repuesto
Gato
Llave para tuercas de rueda
Manivela del gato
Anilla de remolcado

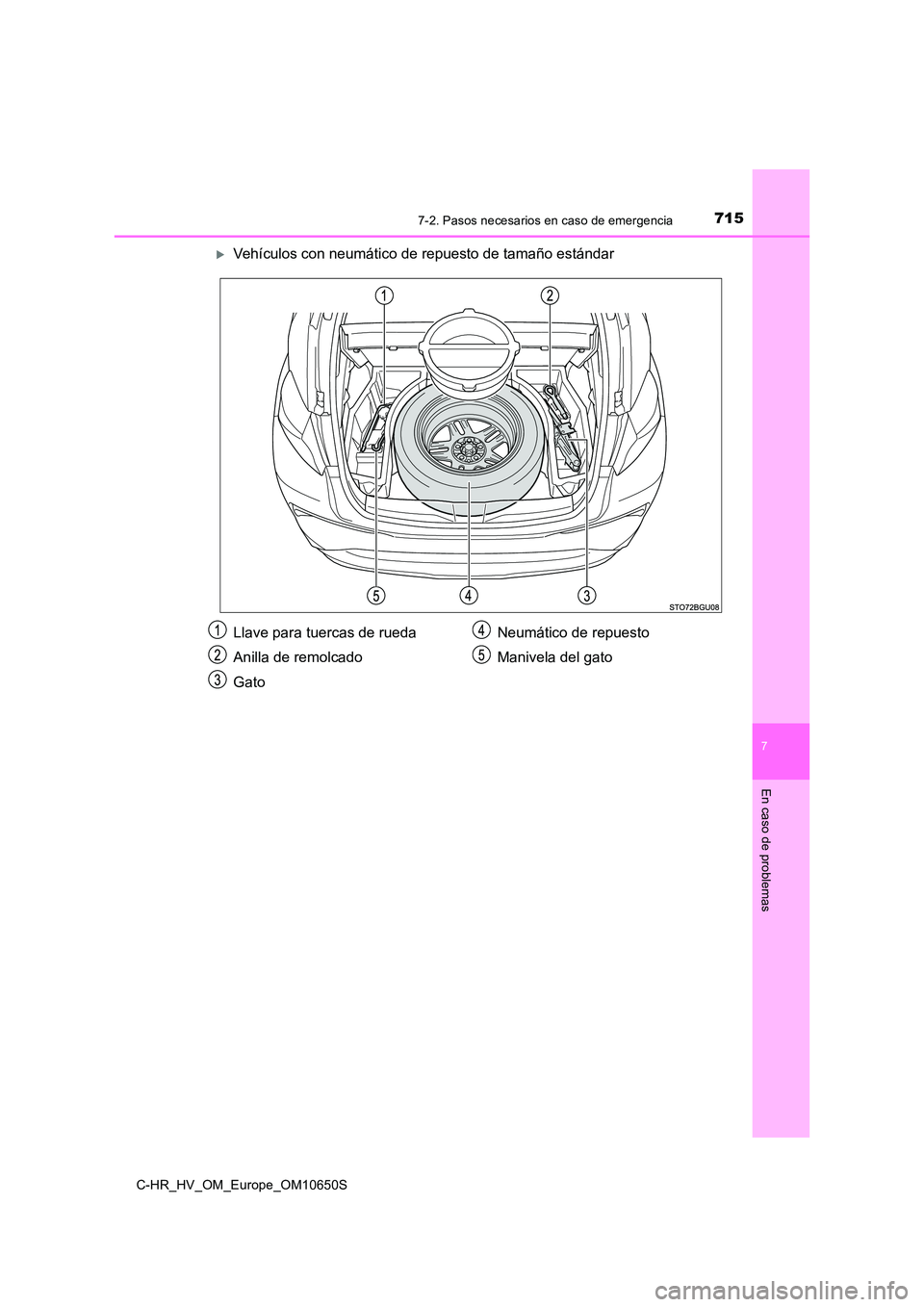

7157-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
7
En caso de problemas
Vehículos con neumático de repuesto de tamaño estándar
Llave para tuercas de rueda
Anilla de remolcado
Gato
Neumático de repuesto
Manivela del gato

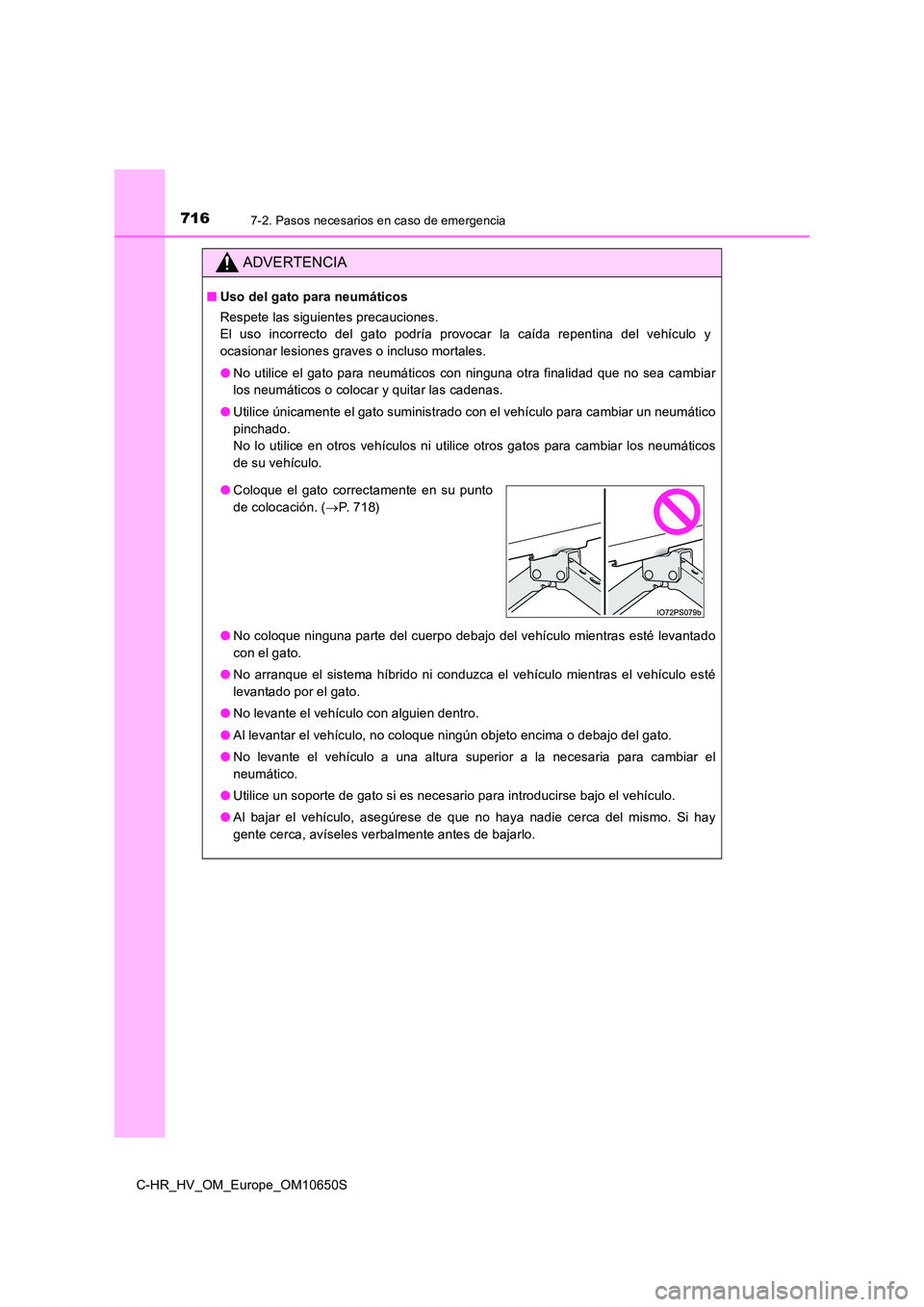

7167-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato podría provocar la caída repentina del vehículo y
ocasionar lesiones graves o incluso mortales.
● No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar las cadenas.
● Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático
pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos
de su vehículo.
● No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado
con el gato.
● No arranque el sistema híbrido ni conduzca el vehículo mientras el vehículo esté
levantado por el gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
● No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
● Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
● Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay
gente cerca, avíseles verbalmente antes de bajarlo.
● Coloque el gato correctamente en su punto
de colocación. ( P. 7 1 8 )

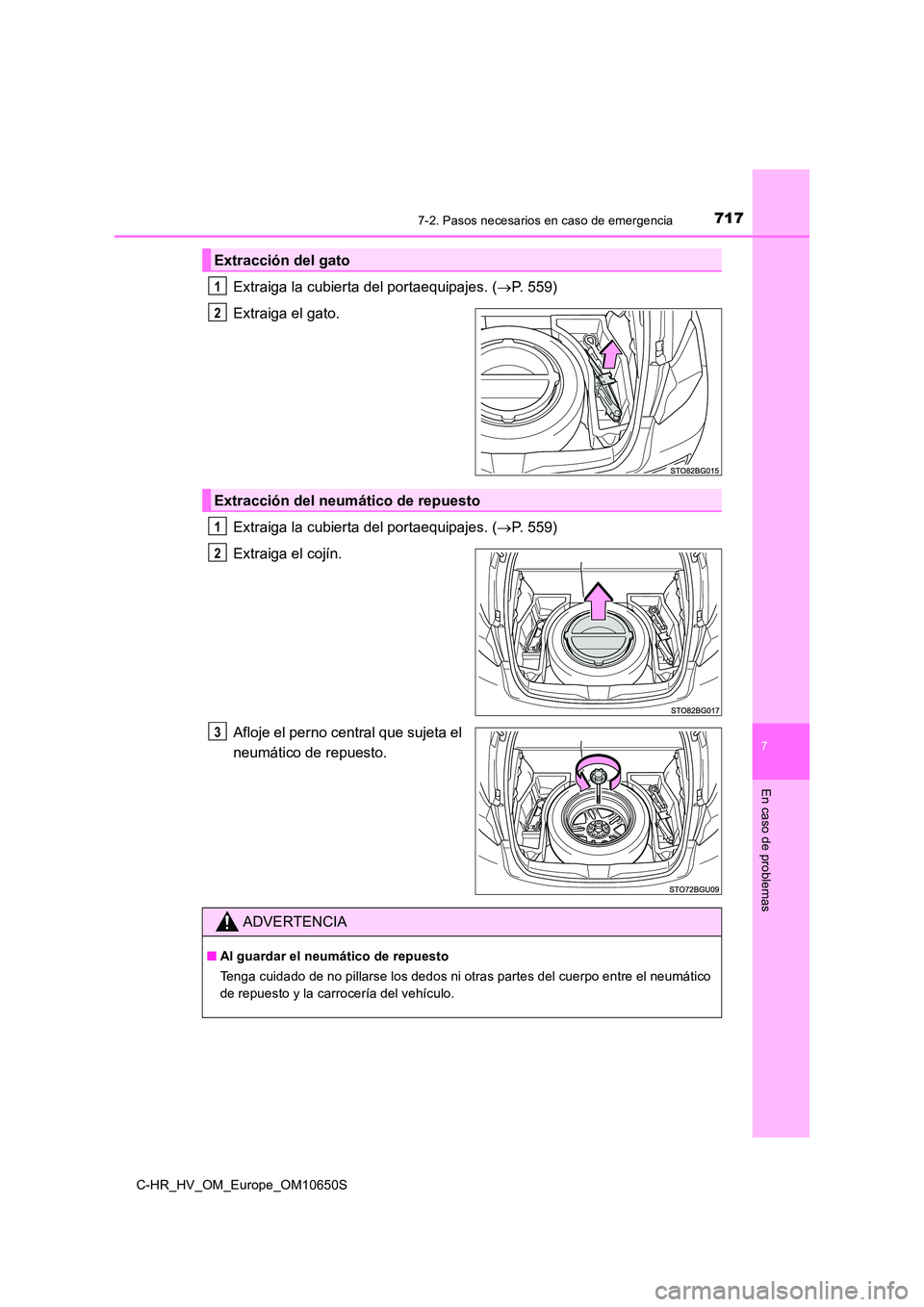

7177-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
7
En caso de problemas
Extraiga la cubierta del portaequipajes. (P. 559)
Extraiga el gato.
Extraiga la cubierta del portaequipajes. ( P. 559)
Extraiga el cojín.
Afloje el perno central que sujeta el
neumático de repuesto.
Extracción del gato
1
2
Extracción del neumático de repuesto
1
2
3
ADVERTENCIA
■ Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.

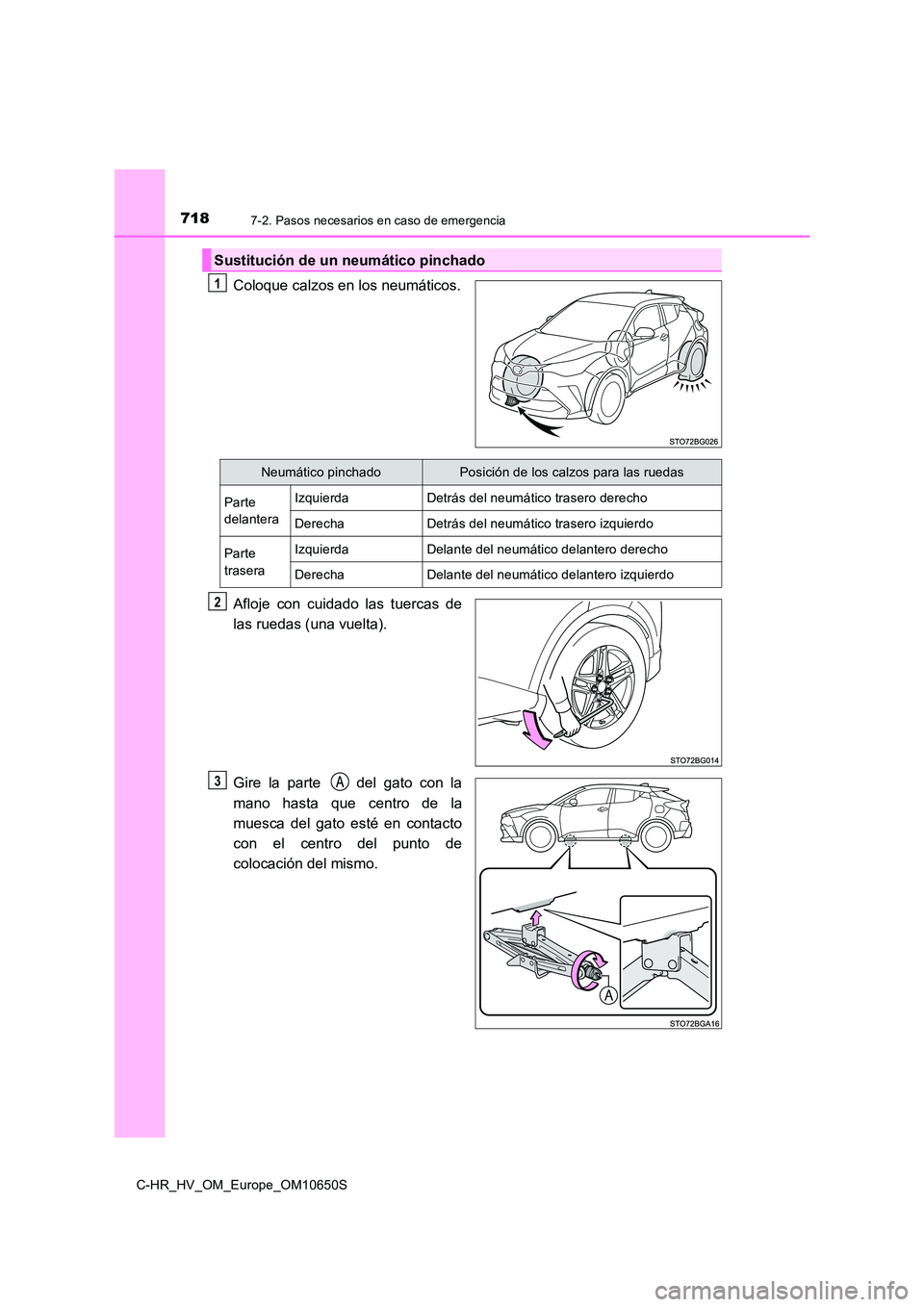

7187-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
Coloque calzos en los neumáticos.
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Gire la parte del gato con la
mano hasta que centro de la
muesca del gato esté en contacto
con el centro del punto de
colocación del mismo.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delantera
IzquierdaDetrás del neumático trasero derecho
DerechaDetrás del neumático trasero izquierdo
Parte
trasera
IzquierdaDelante del neumático delantero derecho
DerechaDelante del neumático delantero izquierdo
2
3

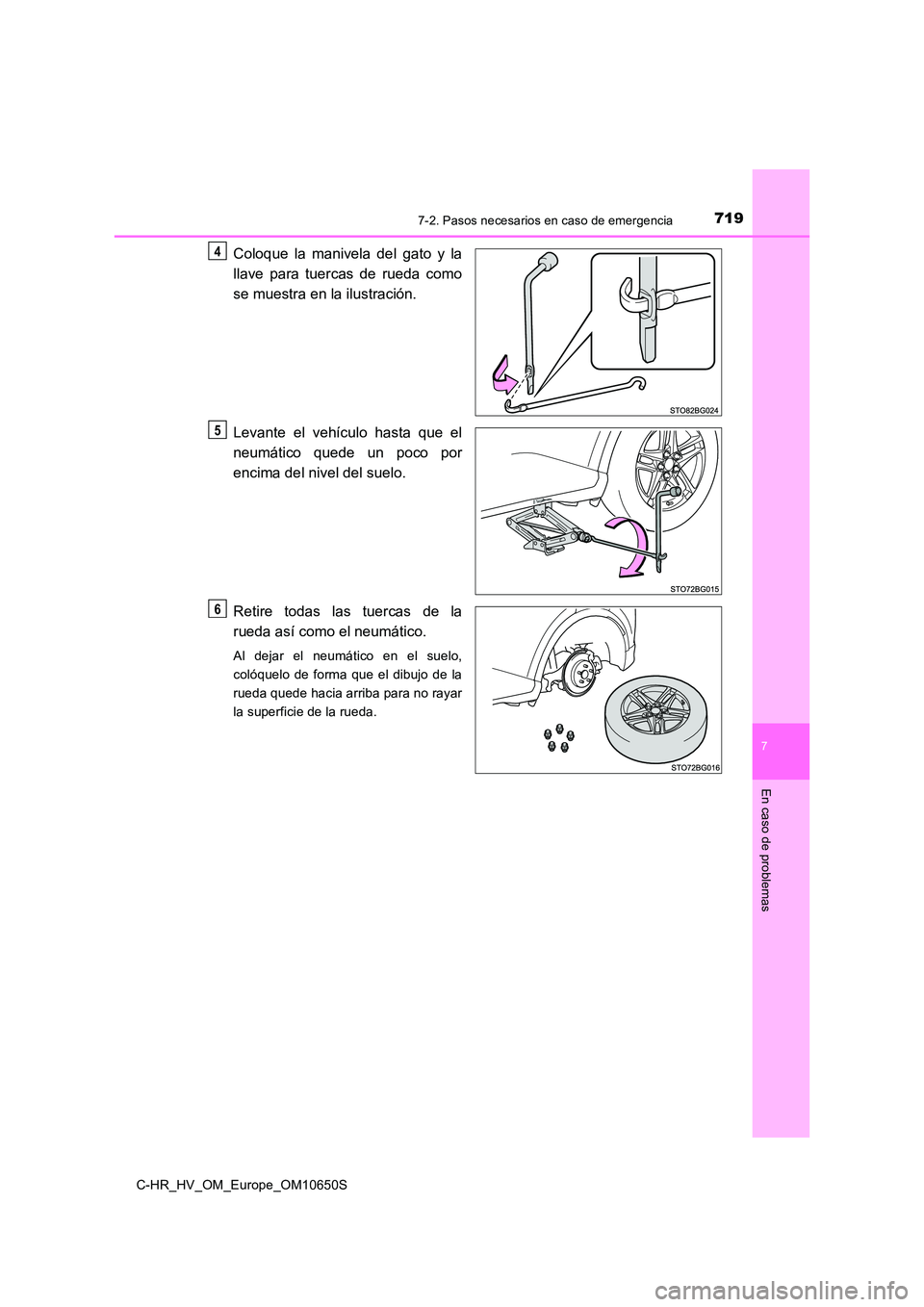

7197-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
7
En caso de problemas
Coloque la manivela del gato y la
llave para tuercas de rueda como
se muestra en la ilustración.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
6

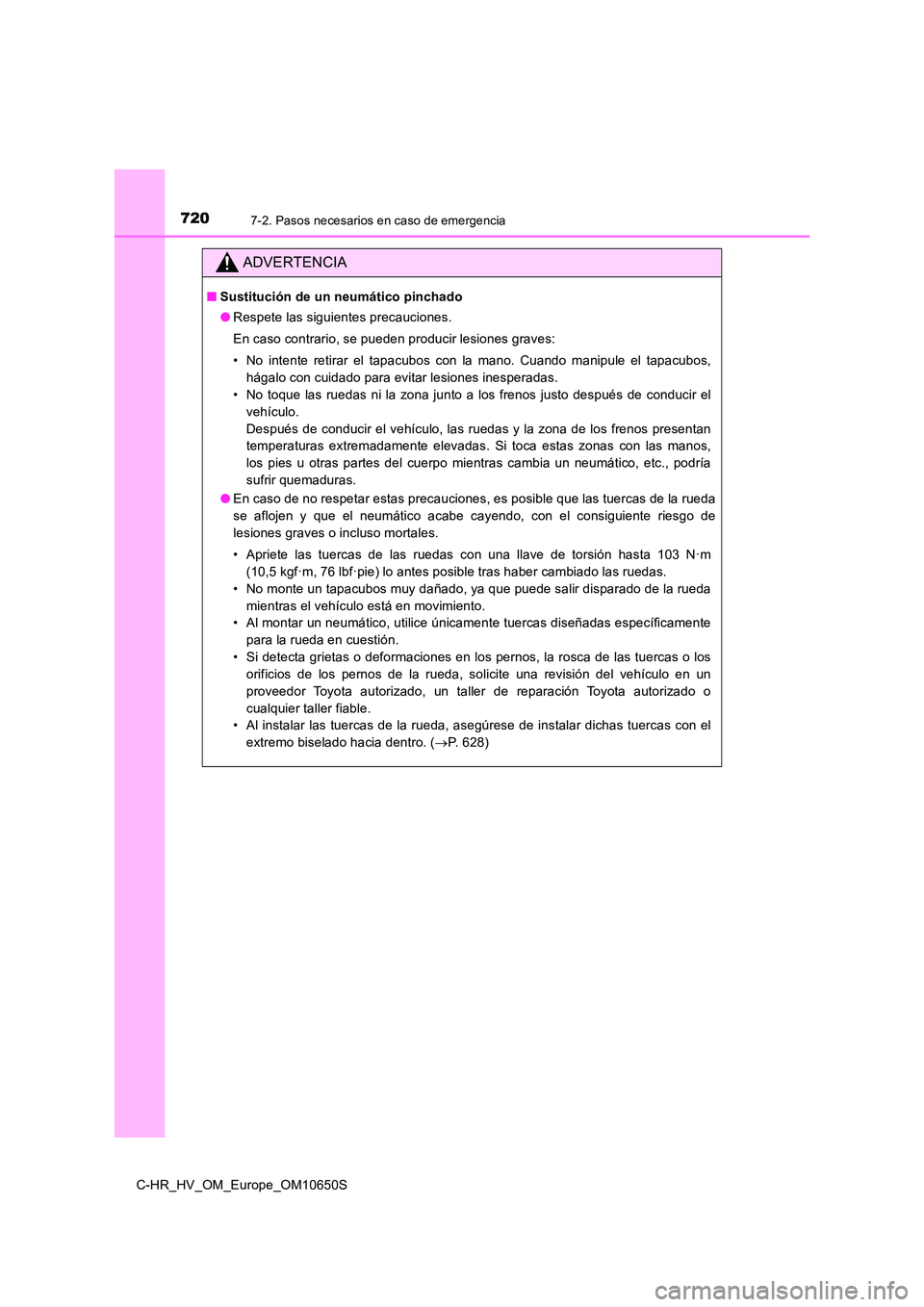

7207-2. Pasos necesarios en caso de emergencia
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Sustitución de un neumático pinchado
● Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves:
• No intente retirar el tapacubos con la mano. Cuando manipule el tapacubos,
hágalo con cuidado para evitar lesiones inesperadas.
• No toque las ruedas ni la zona junto a los frenos justo después de conducir el
vehículo.
Después de conducir el vehículo, las ruedas y la zona de los frenos presentan
temperaturas extremadamente elevadas. Si toca estas zonas con las manos,
los pies u otras partes del cuerpo mientras cambia un neumático, etc., podría
sufrir quemaduras.
● En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de
lesiones graves o incluso mortales.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m
(10,5 kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
• No monte un tapacubos muy dañado, ya que puede salir disparado de la rueda
mientras el vehículo está en movimiento.
• Al montar un neumático, utilice únicamente tuercas diseñadas específicamente
para la rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, la rosca de las tuercas o los
orificios de los pernos de la rueda, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
• Al instalar las tuercas de la rueda, asegúrese de instalar dichas tuercas con el
extremo biselado hacia dentro. ( P. 628)
