Zaslon za prikaz više podataka (zaslon i-ACTIVSENSE)
1. postavljena brzina vozila
Aktivni prikaz vožnje
1. postavljena brzina vozila
Sklopka limitatora brzine
1. Prekidač CANCEL
2. Prekidač RES
3. Prekidač LIM
Zaslon inteligentne pomoći za upravljanje brzinom (ISA)
Stanje postavki sustava ISA prikazuje se na aktivnom prikazu vožnje ili na ploči s
instrumentima.
4-80
i-ACTIVSENSE

StatusPokazatelj na
zaslonu za prikaz više podataka/ aktivnom
prikazu vožnje Objašnjenje
Prikaz stanja
pripravnosti
Prikazuje se kad se upotrebljava prekidač limitatora brzine
i kad je sustav uključen.
Isključuje se kada se sustav isključi.
Prikaz postavki
Prikazuje se kad se upravlja prekidačem SET- ili SET+ kada
je brzina postavljena.
Prikaz
otkazivanja
Prikazuje se kad se izvede bilo koja od sljedećih radnji i
kad je sustav trenutno otkazan.
 Kad se koristi prekidač CANCEL Kada se papučica gasa snažno pritisne Otvorena su bilo koja vrata Pojas vozačeva sjedala nije pričvršćen
Prikaz
upozorenja
Ako brzina vozila premaši postavljenu brzinu za približno
5 km/h ili više, ISA zaslon treperi.
Zaslon treperi dok se brzina vozila ne smanji na
postavljenu brzinu ili manju od nje.
Zvuk upozorenja aktivira se istodobno s prikazom
upozorenja.
Uključivanje/isključivanje

 Aktiviranje
Pritisnite prekidač LIM za aktiviranje
sustava. Prikazan je zaslon sustava ISA
i uključuje se pokazatelj pripravnosti
sustava ISA u bijeloj boji.

 Deaktiviranje
Ponovno pritisnite prekidač LIM za
deaktivaciju sustava. Zaslon sustava
ISA više nije prikazan i ne prikazuje
se pokazatelj sustava ISA.
Postavljanje sustava
UPOZORENJE
Uvijek provjerite sigurnost okruženja kad
postavljate ISA.

 Kako postaviti ograničenje
brzine korištenjem SET
prekidača
1.
Pritisnite prekidač LIM kako biste
uključili sustav.
2. Pritisnite prekidač RES nagore
(SET+) ili nadolje (SET-) radi
podešavanja brzine. Kad je
trenutačna brzina vozila 30 km/h
ili više, brzina se postavlja na
trenutačnu brzinu vozila. Kad je
trenutačna brzina vozila manja
od 30 km/h, brzina se postavlja
na 30 km/h.
4-81
Tijekom vožnje
i-ACTIVSENSE
4

3. Za povećavanje postavljene
brzine neprekidno držite
prekidač RES pritisnutim nagore
(SET+). Postavljena brzina može
se povećavati u koracima od
10 km/h. Postavljena brzina može
se podešavati i u koracima od
otprilike 1 km/h kratkim pritiskom
na prekidač RES nagore (SET+).
Primjerice, postavljena brzina
povećava se za otprilike 4 km/h
pritiskom na prekidač RES nagore
(SET+) 4 puta.
4. Za smanjenje postavljene brzine
neprekidno držite prekidač RES
pritisnutim nadolje (SET-). Postavljena
brzina može se povećavati u
koracima od 10 km/h. Postavljena
brzina može se podešavati i u
koracima od otprilike 1 km/h kratkim
pritiskom na prekidač RES nadolje
(SET-). Primjerice, postavljena brzina
smanjuje se za otprilike 4 km/h
pritiskom na prekidač RES nadolje
(SET-) 4 puta.

 Ručno postavljanje
ograničenja brzine
vozila pomoću znaka
ograničenja brzine
1.
Pritisnite prekidač LIM kako biste
uključili sustav.
2. Pritisnite prekidač RES dok se
pokazatelj postavljenog sustava
ISA prikazuje na aktivnom prikazu
vožnje/ploči s instrumentima kako
biste postavili ograničenje brzine
vozila na brzinu koja je prikazana
na znaku ograničenja brzine.
1. Pokazatelj postavke znaka
ograničenja brzine

 Postavljanje raspona
prekomjerne brzine
Raspon brzine koja može premašiti
postavljenu brzinu može se promijeniti.

+ 0: Brzina vozila ograničena je
na postavljenoj brzini.
 + 5: Ako brzina vozila premaši
postavljenu brzinu za približno
5 km/h ili više, brzina vozila
se ograničava.
 + 10: Ako brzina vozila premaši
postavljenu brzinu za 10 km/h ili
više, brzina vozila se ograničava.
Privremeno poništavanje
sustava
Rad sustava privremeno se otkazuje
(stanje pripravnosti) kad se izvrši bilo
koja od sljedećih radnji dok je prikazan
sustav ISA.
 Pritisnut je prekidač CANCEL Papučica gasa je snažno pritisnuta Otvorena su bilo koja vrata Pojas vozačeva sjedala nije pričvršćen
4-82
i-ACTIVSENSE

Podrška za inteligentno
kočenje (SBS)*
Podrška za inteligentno
kočenje (SBS)
Sustav SBS upozorava vozača o
mogućem sudaru pomoću signalnih
upozorenja na zaslonu i zvuka
upozorenja kad prednji radarski
senzor i prednja kamera za detekciju
(FSC) pred sobom otkriju da postoji
mogućnost sudara s vozilom ispred,
pješakom ili biciklom. Nadalje,
ako je sudar neizbježan, provodi
se automatska kontrola kočenja
kako bi se smanjila šteta u slučaju
sudara. Osim toga, kada vozač
pritisne papučicu kočnice, kočnice
se primjenjuju brzo i čvrsto kako bi
pomogle pri kočenju.
(Vozila s nadzorom vozača (DM))
Kada SBS utvrdi da vozač ne obraća
pažnju na cestu koristeći kameru za
nadzor vozača i odredi da postoji
mogućnost sudara s preprekom, sustav
SBS aktivira upozorenje na sudar ranije
nego uobičajeno.
UPOZORENJE
Nemojte se potpuno oslanjati na
sustav SBS.

 Uvjeti rada
Sustav SBS funkcionira kad su
zadovoljeni svi sljedeći uvjeti.

Pokretanje je u položaju ON
(uključeno).
 SBS je uključen. Signalno upozorenje/svjetlo
upozorenja za i-ACTIVSENSE
nije uključeno.
 (Objekt je vozilo ispred)
Brzina vozila je oko 4 km/h ili veća.
 (Objekt je pješak ili bicikl)
Brzina vozila je između 10 do
80 km/h.
 DSC ne radi.
Upozorenje na sudar
Kada postoji mogućnost sudara s
vozilom koje se nalazi ispred, oglasit
će se trajni zvuk upozorenja na sudar,
a na zaslonu za prikaz više podataka i
aktivnom prikazu vožnje prikazat će se
upozorenje.
Zaslon za prikaz više podataka
1. Prikazuje se poruka „BRAKE!“ (KOČI!)
Aktivni prikaz vožnje
1. Prikazuje se poruka „BRAKE!“ (KOČI!)
*Neki modeli.4-83
Tijekom vožnje
i-ACTIVSENSE
4

Podrška za inteligentno
kočenje [straga]
(SBS-R)*
Podrška za inteligentno
kočenje [straga] (SBS-R)
SBS-R sustav je koji je predviđen
za smanjenje štete u slučaju sudara
upravljanjem kočnicama (SBS kočenje)
ako senzor sustava otkrije prepreku iza
vašega vozila dok vozite brzinom od
otprilike 2 do 8 km/h, a sustav utvrdi
da je sudar neizbježan.
UPOZORENJE
Nemojte se potpuno oslanjati na sustav
SBS-R.
Upozorenje na sudar
Ako postoji mogućnost sudara, oglasit
će se trajni zvuk upozorenja na sudar,
a na aktivnom prikazu vožnje i zaslonu
za prikaz više podataka prikazat će se
upozorenje.Zaslon za prikaz više podataka
1.
Prikazuje se poruka „BRAKE!“
(KOČI!)
Aktivni prikaz vožnje
1. Prikazuje se poruka „BRAKE!“
(KOČI!)
*Neki modeli.4-84
i-ACTIVSENSE

Podrška za inteligentno
kočenje [sudar pri
vožnji unatrag]
(SBS-RC)*
Podrška za inteligentno
kočenje [sudar pri vožnji
unatrag] (SBS-RC)
SBS-RC je sustav koji je dizajniran kako
bi pomogao vozaču u izbjegavanje
sudara i smanjenju štete u slučaju
sudara primjenom kočnice ako postoji
mogućnost sudara s vozilom koje se
približava straga dok vozite unatrag
pri izlasku s parking mjesta.

 Rad sustava SBS-RC
1.
Sustav SBS-RC aktivira se kada
ručicu mjenjača (ručni prijenos)
ili ručicu za promjenu stupnja
prijenosa (automatski prijenos)
pomaknete u položaj za vožnju
unatrag (R).
2. Ako postoji mogućnost sudara
s vozilom koje se približava,
SBS-RC sustav primjenjuje kočnicu i
prikazuje poruku „BRAKE!“ (KOČI!)
na aktivnom prikazu vožnje i na
zaslonu za prikaz više podataka.
UPOZORENJE
Uvijek vizualno provjerite okolno
područje prije nego što vozilo pripremite
za vožnju unatrag.
Upozorenje na sudar
Ako postoji mogućnost sudara, oglasit
će se trajni zvuk upozorenja na sudar,
a na aktivnom prikazu vožnje i zaslonu
za prikaz više podataka prikazat će se
upozorenje.
Zaslon za prikaz više podataka
1. Prikazuje se poruka „BRAKE!“
(KOČI!)
Aktivni prikaz vožnje
1. Prikazuje se poruka „BRAKE!“
(KOČI!)
*Neki modeli.4-85
Tijekom vožnje
i-ACTIVSENSE
4

*Neki modeli.

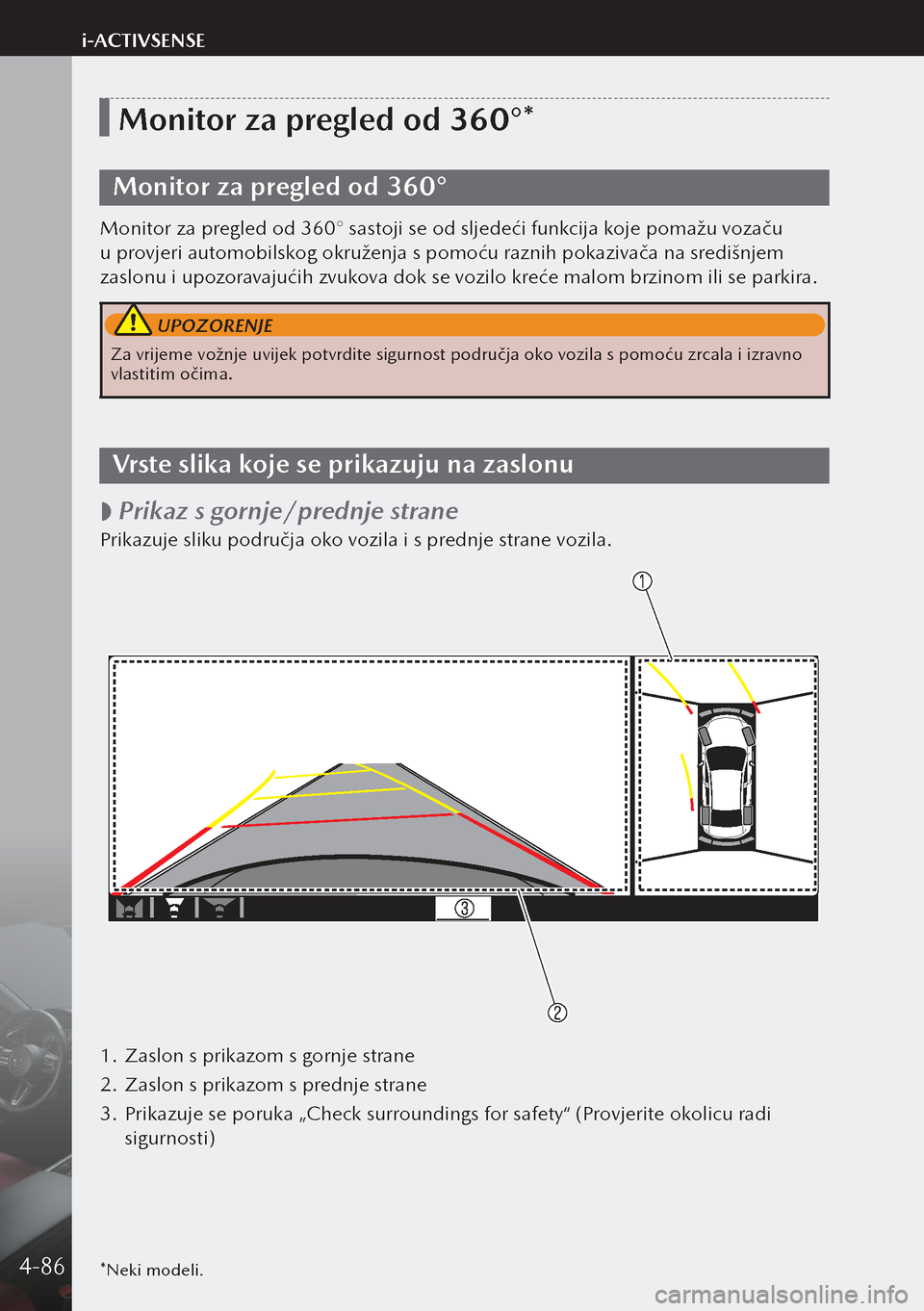

Monitor za pregled od 360°*
Monitor za pregled od 360°
Monitor za pregled od 360° sastoji se od sljedeći funkcija koje pomažu vozaču
u provjeri automobilskog okruženja s pomoću raznih pokazivača na središnjem
zaslonu i upozoravajućih zvukova dok se vozilo kreće malom brzinom ili se parkira.
UPOZORENJE
Za vrijeme vožnje uvijek potvrdite sigurnost područja oko vozila s pomoću zrcala i izravno
vlastitim očima.
Vrste slika koje se prikazuju na zaslonu

 Prikaz s gornje/prednje strane
Prikazuje sliku područja oko vozila i s prednje strane vozila.
1.
Zaslon s prikazom s gornje strane
2. Zaslon s prikazom s prednje strane
3. Prikazuje se poruka „Check surroundings for safety“ (Provjerite okolicu radi
sigurnosti)
4-86
i-ACTIVSENSE

 Prikaz odozgo/širokokutni prikaz s prednje strane
Prikazuje sliku područja oko vozila i s prednje strane vozila (širokokutni prikaz).
1.
Zaslon s prikazom s gornje strane
2. Zaslon s širokokutnim prikazom s prednje strane
3. Prikazuje se poruka „Check surroundings for safety“ (Provjerite okolicu radi sigurnosti)

 Bočni prikaz
Prikazuje sliku lijeve i desne strane vozila.
1.
Zaslon s prikazom s lijeve strane
2. Zaslon s prikazom s desne strane
3. Prikazuje se poruka „Check surroundings for safety“ (Provjerite okolicu radi sigurnosti)
4-87
Tijekom vožnje
i-ACTIVSENSE
4
