2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

*Neki modeli.

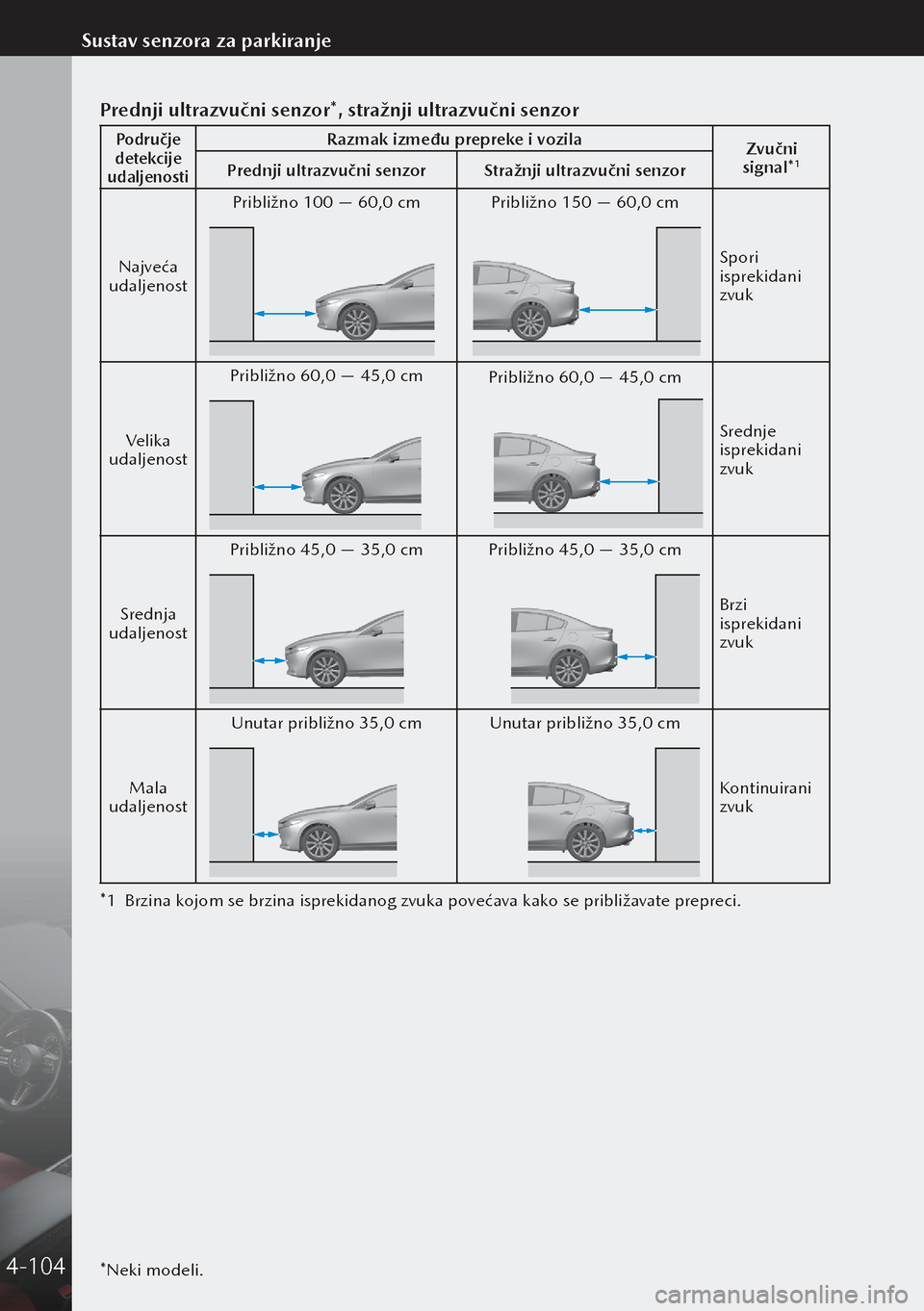

Prednji ultrazvučni senzor*, stražnji ultrazvučni senzor
Područje
detekcije
udaljenostiRazmak između prepreke i vozila Zvučni
signal*
1Prednji ultrazvučni senzor Stražnji ultrazvučni senzor
Najveća
udaljenost Približno 100 — 60,0 cm
Približno 150 — 60,0 cm
Spori
isprekidani
zvuk
Velika
udaljenost Približno 60,0 — 45,0 cm
Približno 60,0 — 45,0 cm
Srednje
isprekidani
zvuk
Srednja
udaljenost Približno 45,0 — 35,0 cm
Približno 45,0 — 35,0 cm
Brzi
isprekidani
zvuk
Mala
udaljenost Unutar približno 35,0 cm
Unutar približno 35,0 cm
Kontinuirani
zvuk
*1 Brzina kojom se brzina isprekidanog zvuka povećava kako se približavate prepreci.
4-104
Sustav senzora za parkiranje

*Neki modeli.

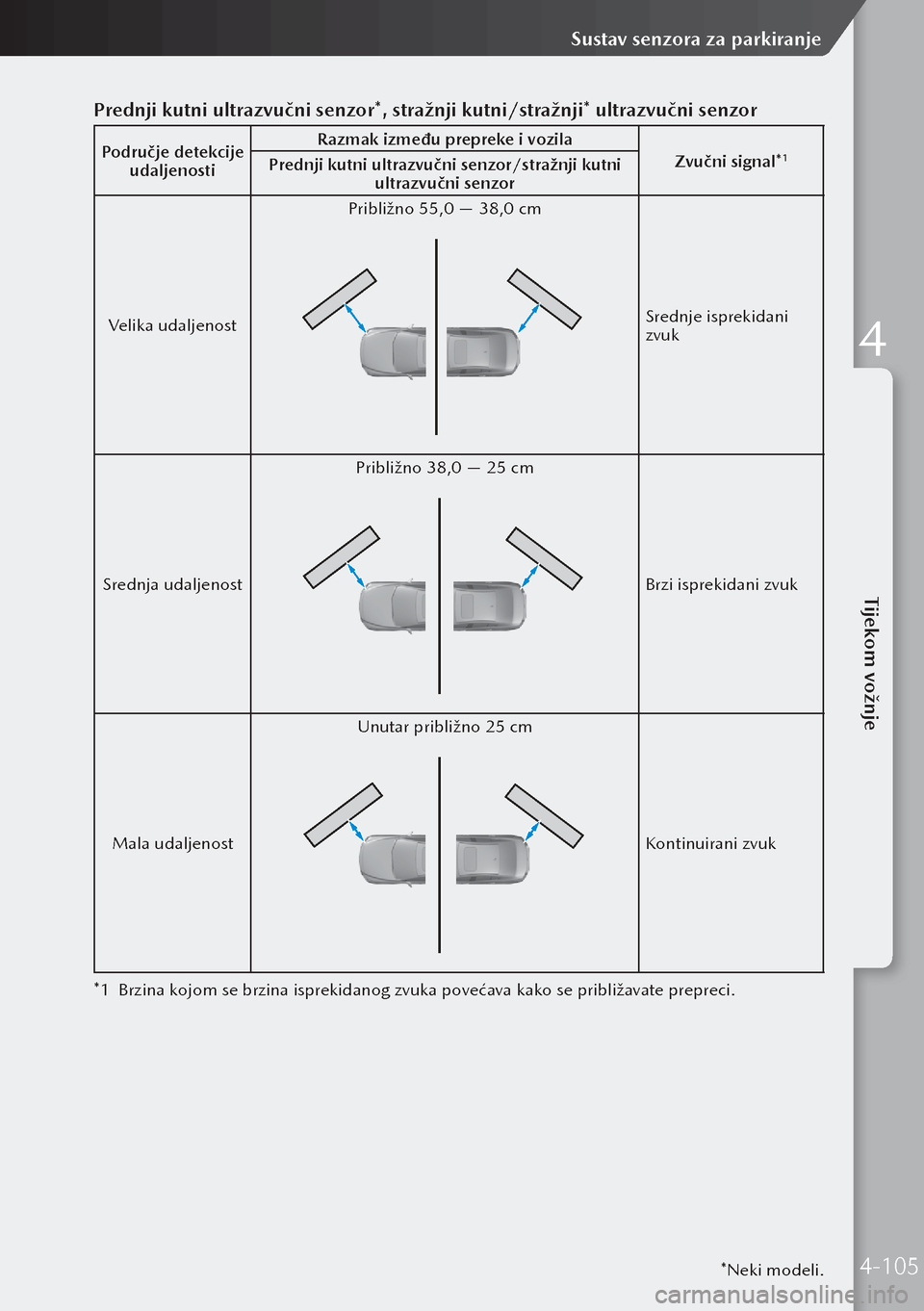

Prednji kutni ultrazvučni senzor*, stražnji kutni/stražnji* ultrazvučni senzor
Područje detekcije udaljenosti Razmak između prepreke i vozila
Zvučni signal*1Prednji kutni ultrazvučni senzor/stražnji kutni ultrazvučni senzor
Velika udaljenost Približno 55,0 — 38,0 cm
Srednje isprekidani
zvuk
Srednja udaljenost Približno 38,0 — 25 cm
Brzi isprekidani zvuk
Mala udaljenost Unutar približno 25 cm
Kontinuirani zvuk
*1 Brzina kojom se brzina isprekidanog zvuka povećava kako se približavate prepreci.
4-105
Tijekom vožnje
Sustav senzora za parkiranje
4

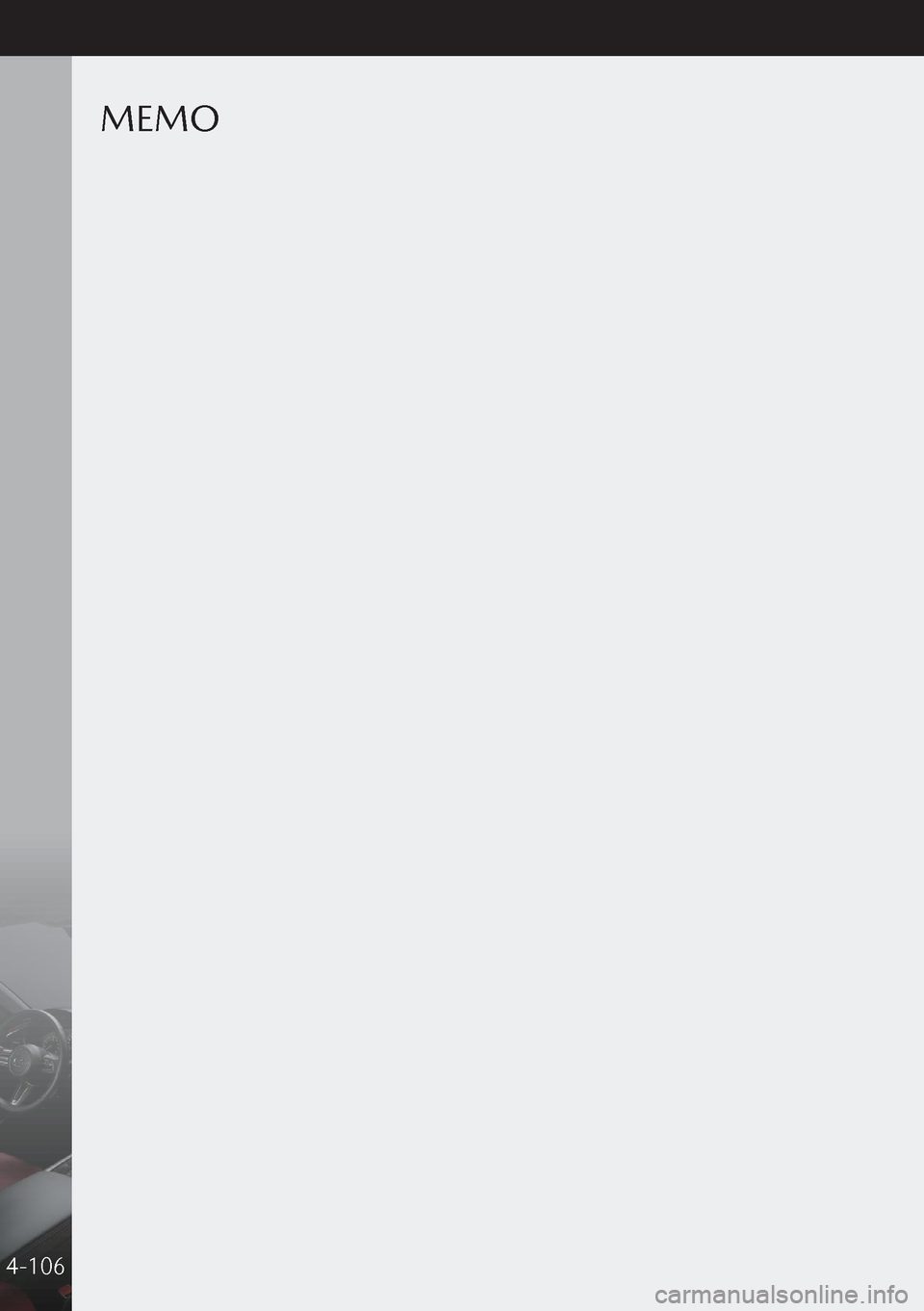

MEMO
4-106

Dio5
Unutarnje
značajke

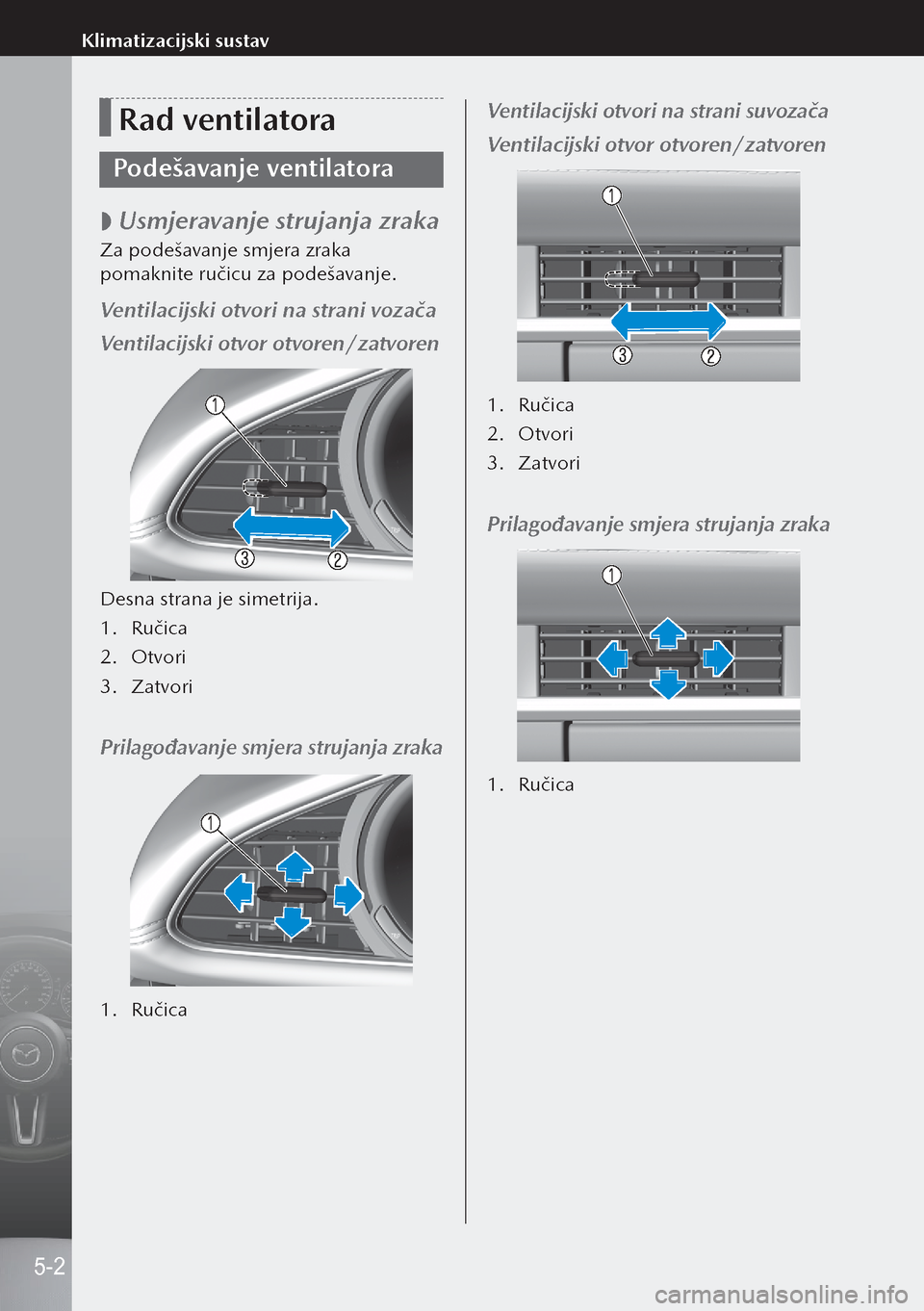

Rad ventilatora
Podešavanje ventilatora

 Usmjeravanje strujanja zraka
Za podešavanje smjera zraka
pomaknite ručicu za podešavanje.
Ventilacijski otvori na strani vozača
Ventilacijski otvor otvoren/zatvoren
Desna strana je simetrija.
1.
Ručica
2. Otvori
3. Zatvori
Prilagođavanje smjera strujanja zraka
1. Ručica
Ventilacijski otvori na strani suvozača
Ventilacijski otvor otvoren/zatvoren
1. Ručica
2. Otvori
3. Zatvori
Prilagođavanje smjera strujanja zraka
1. Ručica
5-2
Klimatizacijski sustav

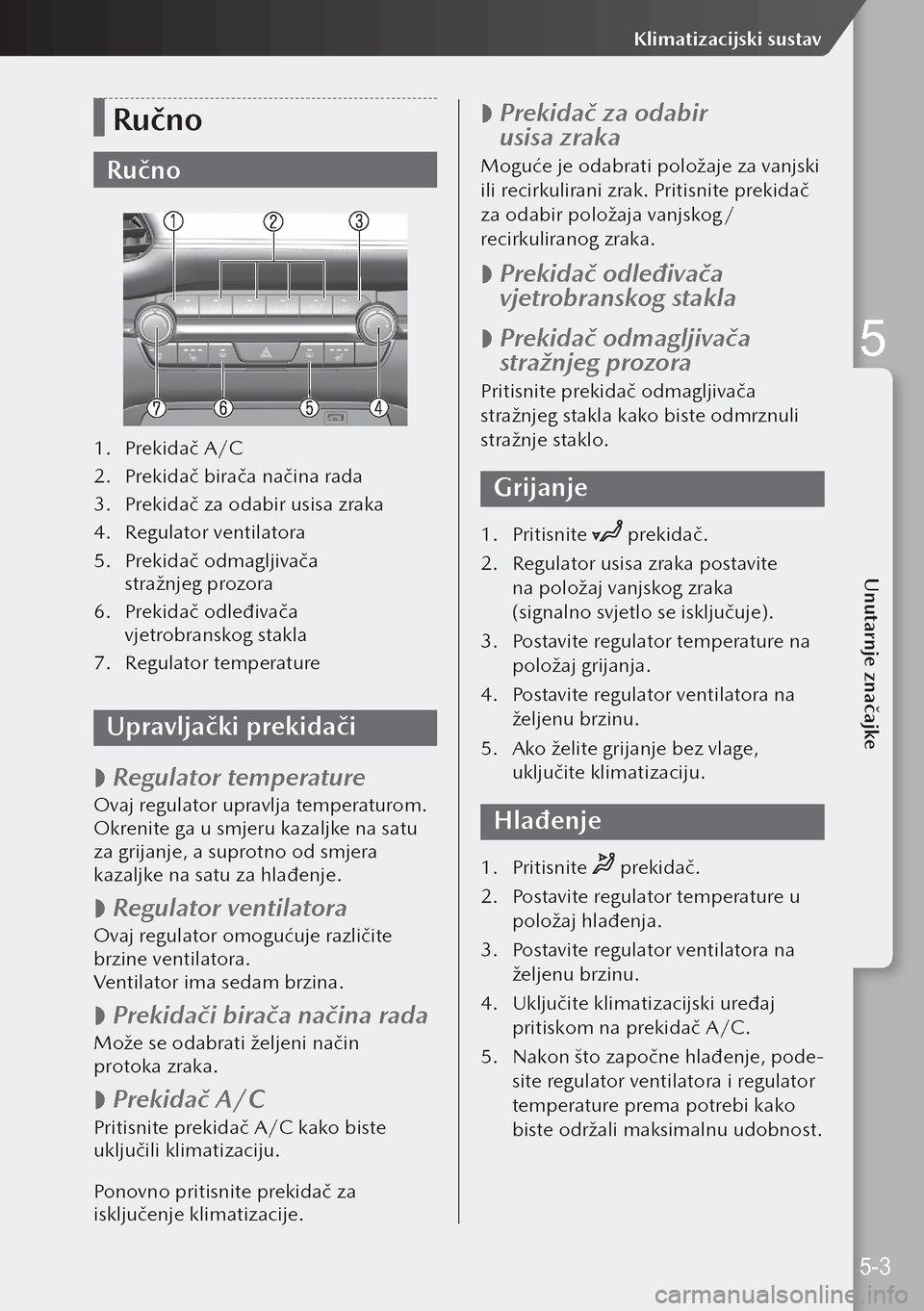

Ručno
Ručno
1. Prekidač A/C
2. Prekidač birača načina rada
3. Prekidač za odabir usisa zraka
4. Regulator ventilatora
5. Prekidač odmagljivača
stražnjeg prozora
6. Prekidač odleđivača
vjetrobranskog stakla
7. Regulator temperature
Upravljački prekidači

 Regulator temperature
Ovaj regulator upravlja temperaturom.
Okrenite ga u smjeru kazaljke na satu
za grijanje, a suprotno od smjera
kazaljke na satu za hlađenje.

 Regulator ventilatora
Ovaj regulator omogućuje različite
brzine ventilatora.
Ventilator ima sedam brzina.

 Prekidači birača načina rada
Može se odabrati željeni način
protoka zraka.

 Prekidač A/C
Pritisnite prekidač A/C kako biste
uključili klimatizaciju.
Ponovno pritisnite prekidač za
isključenje klimatizacije.

 Prekidač za odabir
usisa zraka
Moguće je odabrati položaje za vanjski
ili recirkulirani zrak. Pritisnite prekidač
za odabir položaja vanjskog/
recirkuliranog zraka.

 Prekidač odleđivača
vjetrobranskog stakla

 Prekidač odmagljivača
stražnjeg prozora
Pritisnite prekidač odmagljivača
stražnjeg stakla kako biste odmrznuli
stražnje staklo.
Grijanje
1.
Pritisnite prekidač.
2. Regulator usisa zraka postavite
na položaj vanjskog zraka
(signalno svjetlo se isključuje).
3. Postavite regulator temperature na
položaj grijanja.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Ako želite grijanje bez vlage,
uključite klimatizaciju.
Hlađenje
1. Pritisnite prekidač.
2. Postavite regulator temperature u
položaj hlađenja.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Uključite klimatizacijski uređaj
pritiskom na prekidač A/C.
5. Nakon što započne hlađenje, pode-
site regulator ventilatora i regulator
temperature prema potrebi kako
biste održali maksimalnu udobnost.
5-3
Klimatizacijski sustav
5
Unutarnje značajke

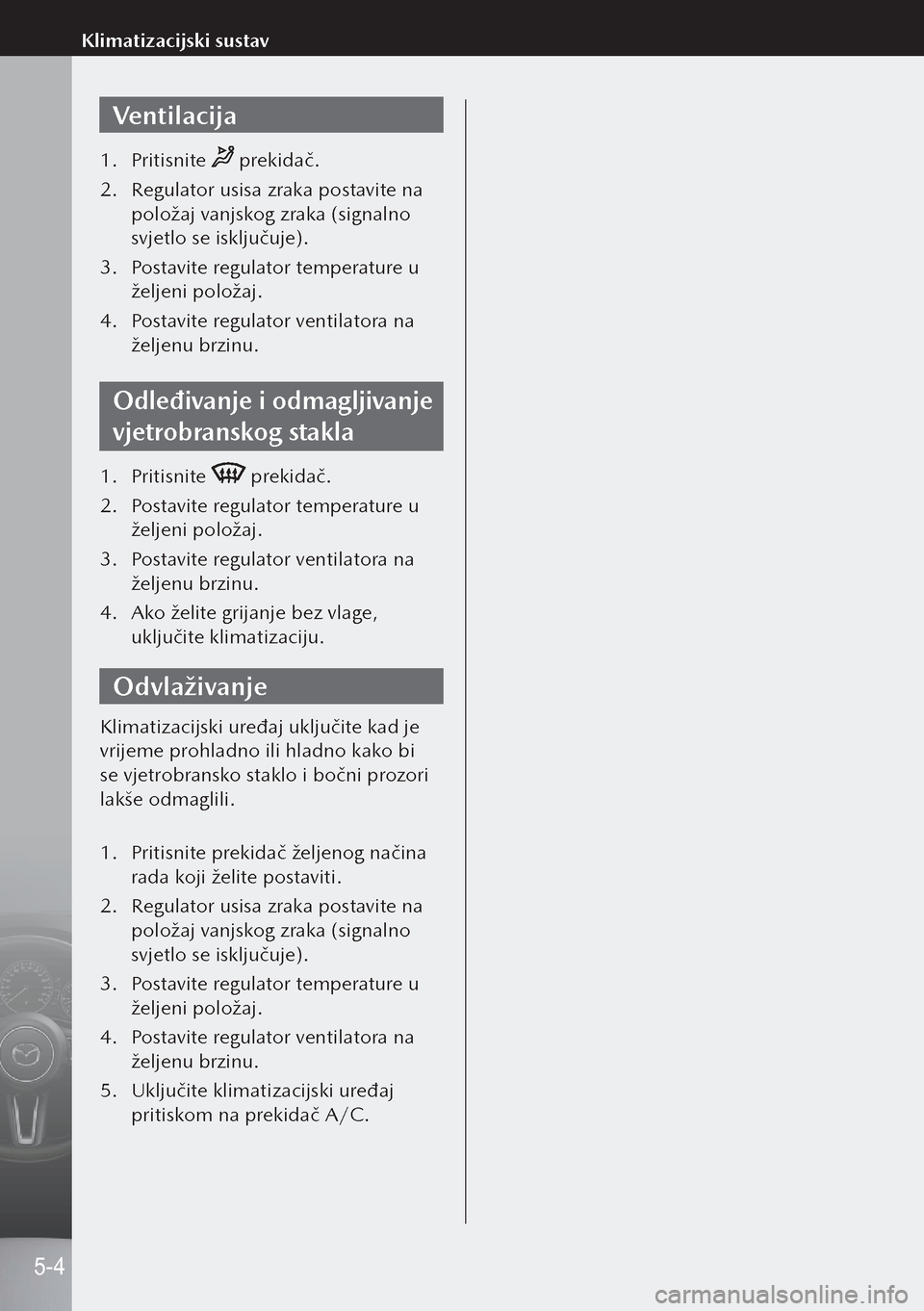

Ventilacija
1. Pritisnite prekidač.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo se isključuje).
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
Odleđivanje i odmagljivanje
vjetrobranskog stakla
1. Pritisnite prekidač.
2. Postavite regulator temperature u
željeni položaj.
3. Postavite regulator ventilatora na
željenu brzinu.
4. Ako želite grijanje bez vlage,
uključite klimatizaciju.
Odvlaživanje
Klimatizacijski uređaj uključite kad je
vrijeme prohladno ili hladno kako bi
se vjetrobransko staklo i bočni prozori
lakše odmaglili.
1. Pritisnite prekidač željenog načina
rada koji želite postaviti.
2. Regulator usisa zraka postavite na
položaj vanjskog zraka (signalno
svjetlo se isključuje).
3. Postavite regulator temperature u
željeni položaj.
4. Postavite regulator ventilatora na
željenu brzinu.
5. Uključite klimatizacijski uređaj
pritiskom na prekidač A/C.
5-4
Klimatizacijski sustav

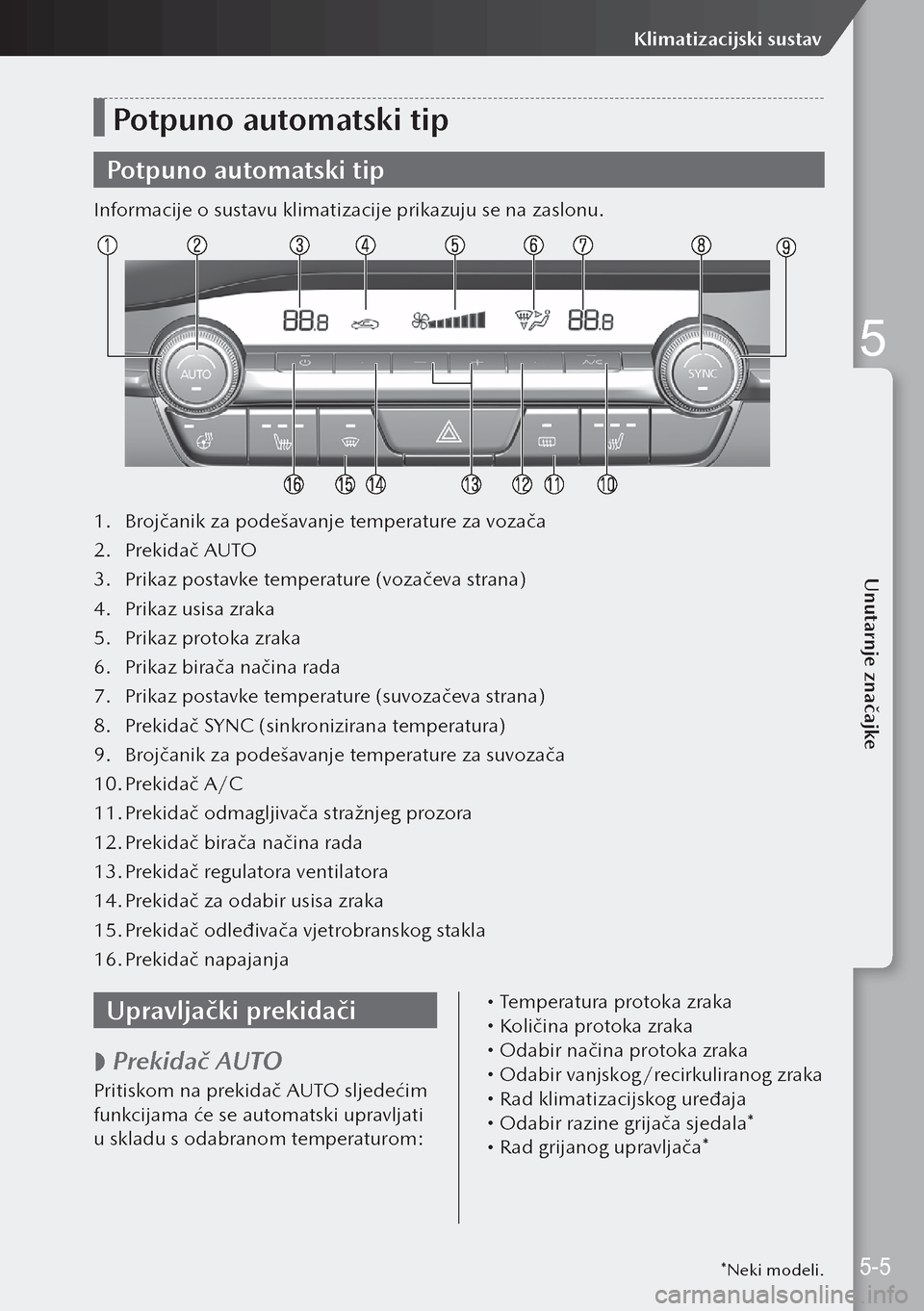

Potpuno automatski tip
Potpuno automatski tip
Informacije o sustavu klimatizacije prikazuju se na zaslonu.
1. Brojčanik za podešavanje temperature za vozača
2. Prekidač AUTO
3. Prikaz postavke temperature (vozačeva strana)
4. Prikaz usisa zraka
5. Prikaz protoka zraka
6. Prikaz birača načina rada
7. Prikaz postavke temperature (suvozačeva strana)
8. Prekidač SYNC (sinkronizirana temperatura)
9. Brojčanik za podešavanje temperature za suvozača
10. Prekidač A/C
11. Prekidač odmagljivača stražnjeg prozora
12. Prekidač birača načina rada
13. Prekidač regulatora ventilatora
14. Prekidač za odabir usisa zraka
15. Prekidač odleđivača vjetrobranskog stakla
16. Prekidač napajanja
Upravljački prekidači

 Prekidač AUTO
Pritiskom na prekidač AUTO sljedećim
funkcijama će se automatski upravljati
u skladu s odabranom temperaturom:

Temperatura protoka zraka Količina protoka zraka Odabir načina protoka zraka Odabir vanjskog/recirkuliranog zraka Rad klimatizacijskog uređaja Odabir razine grijača sjedala* Rad grijanog upravljača*
*Neki modeli.5-5
Klimatizacijski sustav
5
Unutarnje značajke
