2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

1. Ako pri sudaru vozilo pretrpi udarac određene razine ili više, sustav za hitne
pozive automatski započinje raditi.
2. Signalno svjetlo (zeleno) na prekidaču za hitne pozive polako treperi
(intervali od 0,5 sekundi) i uspostavlja se poziv s pozivnim centrom.
1. Zeleno
3. Kada se uspostavi veza s pozivnim centrom, signalno svjetlo (zeleno) treperi
prilično brzo (intervali od 0,3 sekunde) te započinje prijenos informacija o vozilu.
4. Kada je dovršen prijenos informacija o vozilu ili 20 sekundi nakon početka
prijenosa, oglašava se zvučni signal i počinje glasovni poziv s pozivnim centrom.
5. Ako povezivanje ne uspije, uključuje se signalno svjetlo (crveno), a signalno
svjetlo (zeleno) brzo treperi (intervali od 0,15 sekundi) te se istodobno oglašava
zvučni signal.
U tom slučaju, uspostavite ručno povezivanje koristeći se prekidačem za hitne
pozive jer automatsko povezivanje nije moguće.
1. Crveno (uključuje se)
2. Zeleno (treperi)

 Ručni pozivi u nuždi
Kada je pokretanje u položaju ON, dugo pritisnite prekidač za hitne pozive i nakon
micanja svojeg prsta s prekidača informacije o vozilu automatski se prenose u
pozivni centar.
7-8
Sustav za hitne pozive

Kada je dovršen prijenos informacija o vozilu ili 20 sekundi nakon početka
prijenosa, počinje glasovni poziv s pozivnim centrom.
1. Pobrinite se da je pokretanje u položaju ON.
2. Primijenite dugi pritisak na prekidač za hitne pozive na stropnoj konzoli i zatim
maknite prst s prekidača.
1. Prekidač za hitne pozive
3. Signalno svjetlo (zeleno) na prekidaču za hitne pozive polako treperi
(intervali od 0,5 sekundi) i uspostavlja se poziv s pozivnim centrom.
1. Zeleno
4. Kada se uspostavi veza s pozivnim centrom, signalno svjetlo (zeleno) treperi
prilično brzo (intervali od 0,3 sekunde) te započinje prijenos informacija o vozilu.
5. Kada je dovršen prijenos informacija o vozilu ili 20 sekundi nakon početka
prijenosa, oglašava se zvučni signal i počinje glasovni poziv s pozivnim centrom.
7-9
U slučaju poteškoća
Sustav za hitne pozive
7

6. Ako povezivanje ne uspije, uključuje se signalno svjetlo (crveno), a signalno
svjetlo (zeleno) brzo treperi (intervali od 0,15 sekundi) te se istodobno oglašava
zvučni signal.
Ponovno uspostavite poziv u nuždi.
1. Crveno (uključuje se)
2. Zeleno (treperi)
Signalno svjetlo/zvučni signal
Signalno svjetlo se uključuje/treperi i aktiviraju se zvučni signali kako bi obavijestili
vozača o statusu rada sustava ili ako postoji problem sa sustavom.
Status Signalno svjetlo
Status
zvučnog signala Uključeno / uvjeti
treperenja
Zeleno Crveno Interval
treperenja
Dijagnoza Uključuje
se Uključuje
se —
—Kad se pokretanje postavi
u položaj ON, uključuje se
i zatim se nakon nekoliko
sekundi isključuje.
NAPOMENA
Ručni poziv u nuždi
nije moguć tijekom
dijagnoze.
Normalan Isključuje
se Isključuje
se —
—Sustav radi normalno.
7-10
Sustav za hitne pozive

StatusSignalno svjetlo
Status
zvučnog signala Uključeno / uvjeti
treperenja
Zeleno Crveno Interval
treperenja
Kvar Isključuje
se Uključuje
se —3 zvučna
signala(spori
isprekidani zvuk)
 Otkrivena je neispravnost u
sustavu.
 Razina preostale energije
ugrađene baterije je niska.
OPREZ
Ako signalno svjetlo
(crveno) neprestano
svijetli, sustav neće
normalno raditi. Neka
vozilo u najkraćem
roku pregleda ovlašteni
Mazdin serviser.
Poziv s
pozivnim centrom Treperi
Isključuje
se Sporo
(intervali od
0,5 sekundi) Zvučni
signal se ne oglašava,
ali moguće je čuti ton
povratnog poziva. Sustav za hitne pozive
uspostavlja poziv u nuždi.
Prenose se
informacije o vozilu Treperi
Isključuje
se Prilično brzo
(intervali od
0,3 sekundi) —
Informacije o vozilu prenose
se u pozivni centar.
Početak
glasovnog poziva Uključuje
se Isključuje
se —1 zvučni
signal Tijekom glasovnog poziva s
pozivnim centrom.
Tijekom
glasovnog poziva Uključuje
se Isključuje
se —
—
Neuspjelo
povezivanje TreperiUključuje
se Brzo
(intervali od
0,15 sekundi) 3 zvučna
signala (brzi
isprekidani zvuk) Kada nije uspjelo
povezivanje poziva u nuždi.
7-11
U slučaju poteškoća
Sustav za hitne pozive
7

Spremanje pričuvne
gume i alata
Spremanje pričuvne
gume i alata

 Vrsta A
1.
Komplet za hitni popravak
probušene gume
2. Otvor vučne kuke
3. Ručica dizalice

 Vrsta B
1.
Komplet za hitni popravak
probušene gume
2. Otvor vučne kuke
3. Ručica dizalice

 Vrsta C
1.
Otvor vučne kuke
2. Vijak za učvršćivanje pričuvne gume
3. Ručica dizalice
4. Dizalica
5. Pričuvna guma
6. Ključ za kotač

 Vrsta D
1.
Otvor vučne kuke
2. Vijak za učvršćivanje pričuvne gume
3. Ručica dizalice
4. Dizalica
5. Pričuvna guma
6. Ključ za kotač
7-12
Probušena guma

Dizalica*

 Vađenje dizalice
1.
Izvadite podmetač za prtljagu.

2. Uklonite dizalicu.


 Pričvršćivanje dizalice
Izvršite postupak koji je obrnut od
postupka uklanjanja.
Pričuvna guma*
Vaša Mazda raspolaže privremenom
rezervnom gumom.
Privremena pričuvna guma je lakša i
manja od obične te je namijenjena
samo za uporabu u hitnim slučajevima
te je treba upotrijebiti samo tijekom
VRLO kratkih razdoblja. Privremena
pričuvna guma ne smije se NIKADA
upotrebljavati za duge vožnje ili
tijekom duljih razdoblja.
UPOZORENJE
Ne postavljajte privremenu pričuvnu gumu
na prednje kotače (pogonske kotače).

 Uklanjanje rezervne gume
1.
Izvadite podmetač za prtljagu.

2. (Vozila sa niskotonskim zvučnikom)
Odspojite priključak niskotonskog
zvučnika.

1. Sub-woofer

*Neki modeli.7-13
U slučaju poteškoća
Probušena guma
7

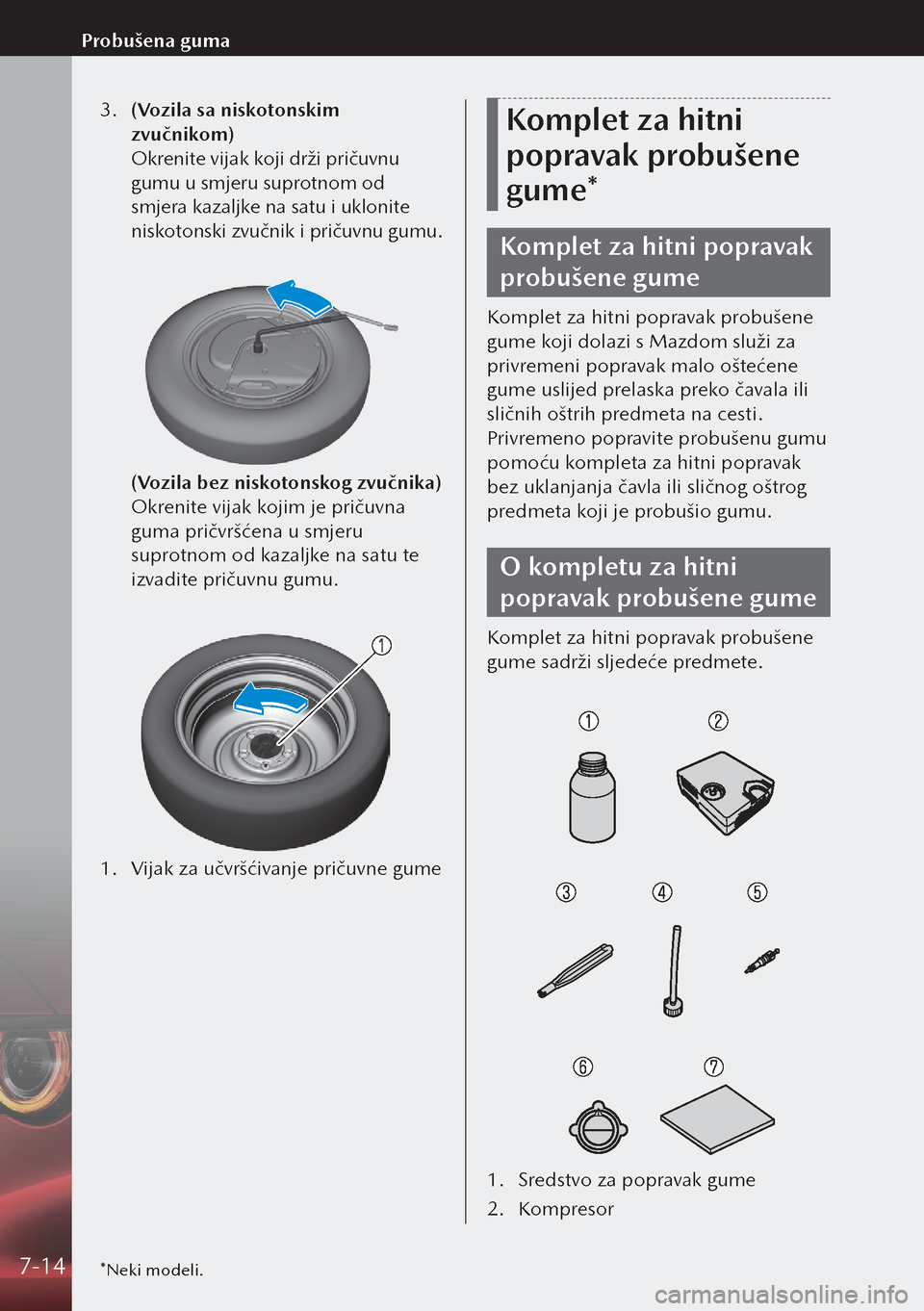

3. (Vozila sa niskotonskim
zvučnikom)
Okrenite vijak koji drži pričuvnu
gumu u smjeru suprotnom od
smjera kazaljke na satu i uklonite
niskotonski zvučnik i pričuvnu gumu.

(Vozila bez niskotonskog zvučnika)
Okrenite vijak kojim je pričuvna
guma pričvršćena u smjeru
suprotnom od kazaljke na satu te
izvadite pričuvnu gumu.

1. Vijak za učvršćivanje pričuvne gume

Komplet za hitni
popravak probušene
gume*
Komplet za hitni popravak
probušene gume
Komplet za hitni popravak probušene
gume koji dolazi s Mazdom služi za
privremeni popravak malo oštećene
gume uslijed prelaska preko čavala ili
sličnih oštrih predmeta na cesti.
Privremeno popravite probušenu gumu
pomoću kompleta za hitni popravak
bez uklanjanja čavla ili sličnog oštrog
predmeta koji je probušio gumu.
O kompletu za hitni
popravak probušene gume
Komplet za hitni popravak probušene
gume sadrži sljedeće predmete.
1. Sredstvo za popravak gume
2. Kompresor
*Neki modeli.7-14
Probušena guma

3. Alat za iglicu ventila
4. Crijevo za ubrizgavanje
5. Pričuvna iglica ventila
6. Naljepnica ograničenja brzine
7. Upute
UPOZORENJE
Ne dozvolite djeci da dodiruju sredstvo
za popravak gume.
Upotreba kompleta za hitni
popravak probušene gume
1. Parkirajte vozilo na ravnu površinu
izvan prometa i aktivirajte parkirnu
kočnicu.
2. Vozilo s automatskim prijenosom
stavite u položaj za parkiranje (P),
a ručni prijenos u položaj za vožnju
unazad (R) ili 1 te ugasite motor.
3. Upalite sva četiri pokazivača
smjera.
4. Iskrcajte putnike i prtljagu i
izvadite komplet za hitni popravak
probušene gume.
Vrsta A
Vrsta B
5. Dobro protresite sredstvo za
popravak gume.
6. Skinite čep s boce. Pričvrstite
crijevo za ubrizgavanje dok je
unutarnji čep na boci kako biste
ga probili.
1. Poklopac
2. Crijevo za ubrizgavanje
3. Sredstvo za popravak gume
7-15
U slučaju poteškoća
Probušena guma
7
