2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

*Neki modeli.
Sustav prepoznavanja prometnih znakova (TSR)*
Sustav prepoznavanja prometnih znakova (TSR)
Sustav TSR pomaže vozaču da ne previdi prometne znakove te pruža podršku za
sigurniju vožnju prikazivanjem prometnih znakova na aktivnom prikazu vožnje/
ploči s instrumentima koje prepoznaje prednja kamera za detekciju (FSC) ili su
snimljeni u navigacijskom sustavu tijekom vožnje.
Ograničenje brzine (uključujući pomoćne znakove), znak zabrane ulaska
i znakove zabrane prolaska
1. Prepoznati znak
2. Prikazani znak
3. Pokazatelj aktivnog prikaza vožnje
4. Ploča s instrumentima
5. Osnovni prikaz
6. Zaslon i-ACTIVSENSE
7. Boja pokazatelja prepoznatog ograničenja se mijenja
4-48
i-ACTIVSENSE

Zaustavi znak
1. Znak istodobno prepoznat i prikazan
2. Pokazatelj aktivnog prikaza vožnje
3. Ploča s instrumentima
UPOZORENJE
Uvijek vizualno provjerite prometne znakove tijekom vožnje.
Pokazatelj prikaza
prometnih znakova
Sljedeći prometni znakovi prikazani
su na aktivnom prikazu vožnje/ploči
s instrumentima.
Znakovi ograničenja brzine
(uključujući pomoćne znakove)
1. Znakovi ograničenja brzine
2. Pomoćni znak (primjer) Ako prednja kamera za detekciju (FSC)
ne može točno klasificirati nijedan
pomoćni znak (kao što su vremenska
ograničenja, zabrane skretanja i kraj
odjeljka), prikazat će se sljedeći zaslon.
Znak ograničenja brzine pri
nepovoljnim vremenskim uvjetima
4-49
Tijekom vožnje
i-ACTIVSENSE
4

Znakovi zabrane ulaska
Zaustavi znakovi
Znak zabrane prolaska
TSR može istodobno znak zabrane
prolaska i znak za ograničenje brzine.
Upozorenje o prekomjernoj brzini
Ako brzina vozila premašuje znak za ograničenje brzine prikazan na aktivnom
prikazu vožnje/ploči s instrumentima, područje oko znaka za ograničenje brzine
zatreperit će u narančastoj boji i istodobno će se aktivirati zvuk upozorenja. Ako
brzina vozila nastavi premašivati brzinu prikazanu znakom ograničenja, pokazatelj
prestaje treperiti i ostaje uključen. Provjerite okolne uvjete i prilagodite brzinu vozila
zakonskom ograničenju koristeći se odgovarajućim radnjama kao što je pritiskanje
papučice kočnice.
1. Vozilo se kreće brzinom od 90 km/h kada je prepoznat znak ograničenja brzine
na 80 km/h.
2. Vozilo nastavlja da se kreće brzinom od 90 km/h nakon prolaska znaka
ograničenja brzine na 80 km/h.
3. Pokazatelj aktivnog prikaza vožnje
4. Ploča s instrumentima
4-50
i-ACTIVSENSE

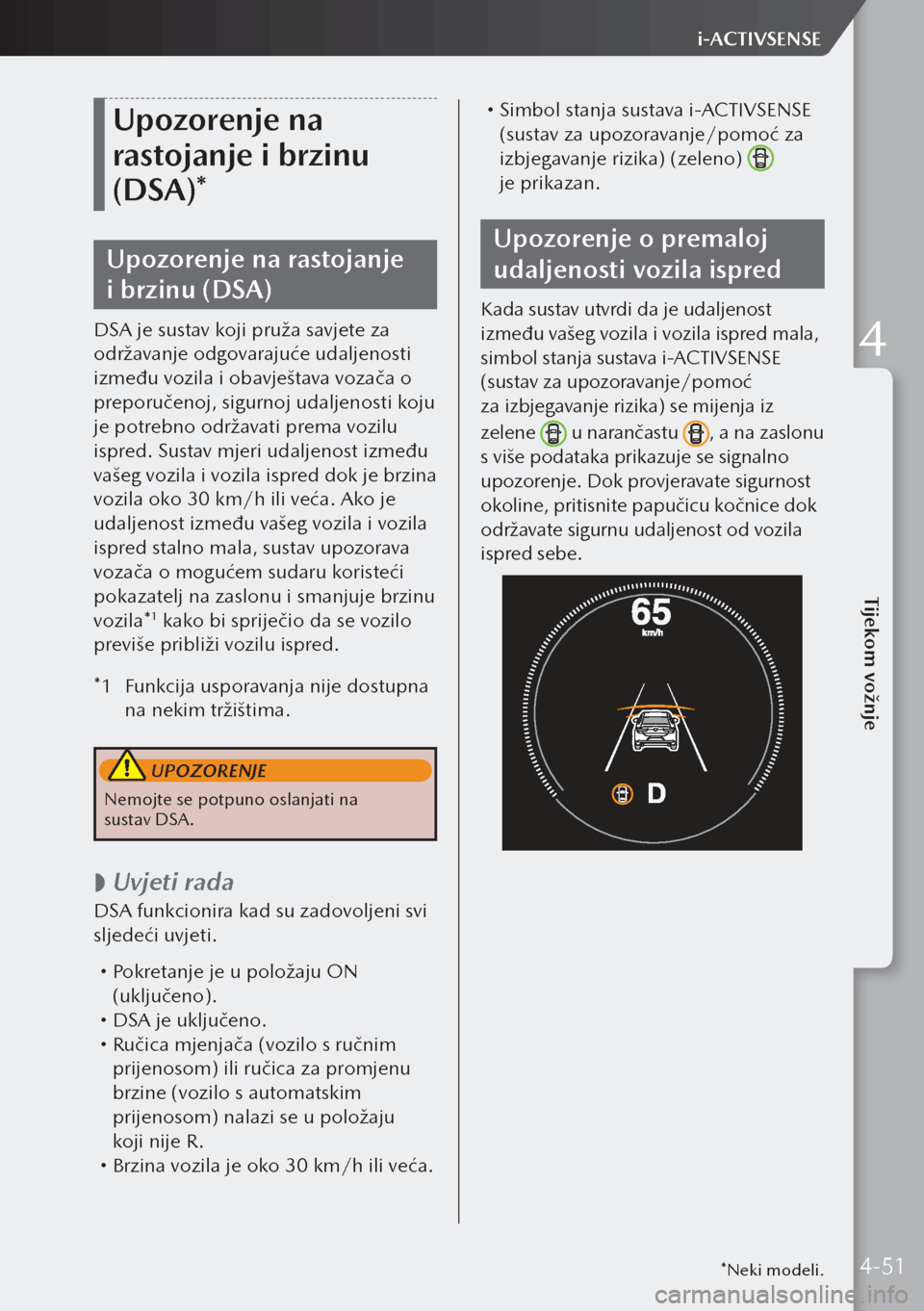

Upozorenje na
rastojanje i brzinu
(DSA)*
Upozorenje na rastojanje
i brzinu (DSA)
DSA je sustav koji pruža savjete za
održavanje odgovarajuće udaljenosti
između vozila i obavještava vozača o
preporučenoj, sigurnoj udaljenosti koju
je potrebno održavati prema vozilu
ispred. Sustav mjeri udaljenost između
vašeg vozila i vozila ispred dok je brzina
vozila oko 30 km/h ili veća. Ako je
udaljenost između vašeg vozila i vozila
ispred stalno mala, sustav upozorava
vozača o mogućem sudaru koristeći
pokazatelj na zaslonu i smanjuje brzinu
vozila*
1 kako bi spriječio da se vozilo
previše približi vozilu ispred.
*1 Funkcija usporavanja nije dostupna
na nekim tržištima.
UPOZORENJE
Nemojte se potpuno oslanjati na
sustav DSA.

 Uvjeti rada
DSA funkcionira kad su zadovoljeni svi
sljedeći uvjeti.

Pokretanje je u položaju ON
(uključeno).
 DSA je uključeno. Ručica mjenjača (vozilo s ručnim
prijenosom) ili ručica za promjenu
brzine (vozilo s automatskim
prijenosom) nalazi se u položaju
koji nije R.
 Brzina vozila je oko 30 km/h ili veća.
 Simbol stanja sustava i-ACTIVSENSE
(sustav za upozoravanje/pomoć za
izbjegavanje rizika) (zeleno)

je prikazan.
Upozorenje o premaloj
udaljenosti vozila ispred
Kada sustav utvrdi da je udaljenost
između vašeg vozila i vozila ispred mala,
simbol stanja sustava i-ACTIVSENSE
(sustav za upozoravanje/pomoć
za izbjegavanje rizika) se mijenja iz
zelene
u narančastu , a na zaslonu
s više podataka prikazuje se signalno
upozorenje. Dok provjeravate sigurnost
okoline, pritisnite papučicu kočnice dok
održavate sigurnu udaljenost od vozila
ispred sebe.
*Neki modeli.4-51
Tijekom vožnje
i-ACTIVSENSE
4

Upozorenje za
privlačenje vozačeve
pažnje (DAA)*
Upozorenje za privlačenje
vozačeve pažnje (DAA)
DAA je sustav koji prepoznaje vozačev
umor i smanjenu pozornost te vozača
potiče na odmor.
Ako vozilom upravljate unutar
prometnih traka približnom brzinom
od 65 do 140 km/h, sustav DAA
procijenit će količinu nakupljenog
umora i smanjene pozornosti vozača
prema podatcima dobivenim iz
prednje kamere za detekciju (FSC)
i ostalih podataka o vozilu te će
vozača na odmor potaknuti oznakom
prikazanom na zaslonu za prikaz
više podataka i odgovarajućim
zvukom upozorenja.
UPOZORENJE
Nemojte se u potpunosti pouzdati u
sustav DAA i uvijek vozite oprezno.
Prikaz privlačenja vozačeve
pažnje (DAA)
Kada sustav prepozna vozačev umor i
smanjenu pozornost, aktivirat će zvuk
upozorenja i na zaslonu za prikaz više
podataka prikazati upozorenje.
1. Prikazuje se poruka „Time for a
Break“ (Vrijeme je za pauzu)
*Neki modeli.4-52
i-ACTIVSENSE

Nadzor vozača (DM)*
Nadzor vozača (DM)
DM je sustav koji prepoznaje vozačev
umor i pospanost te vozača potiče
na odmor.
Dok vozite vozilo brzinom od oko
5 km/h ili brže, DM detektira promjene
u značajkama vozačeva lica koristeći
kameru za nadzor vozača. Sustav
tada procjenjuje količinu nakupljenog
umora i pospanost vozača i potiče
vozača da se odmori pomoću signalnog
upozorenja na ploči s instrumentima
i zvučnog signala upozorenja.
Postavljene su dvije vrste signalnih
upozorenja za obavještavanje
vozača na temelju procijenjene
količine akumuliranog umora i
pospanosti vozača.
 Otkrivena je iscrpljenost i pospanost:
Uzorak upozorenja (oprez)
 Otkriveno je još više iscrpljenosti
i pospanosti: Uzorak upozorenja
(upozorenje)
UPOZORENJE
Nemojte se u potpunosti uzdati u sustav
DM i uvijek vozite oprezno.

 Uvjeti rada
DM počinje praćenje nakon 20 minuta
od trenutka kad vozač počne voziti
vozilo i kada je brzina vozila oko
5 km/h ili veća.
Zaslon nadzora vozača (DM)
Kada sustav za nadzor vozača (DM)
prepozna vozačev umor ili pospanost,
aktivirat će zvuk upozorenja i na
ploči s instrumentima prikazat će
se upozorenje.
Uzorak upozorenja (oprez) (bijelo)
1.
Prikazuje se poruka „Time for a
Break“ (Vrijeme je za pauzu)
Uzorak upozorenja (upozorenje)
(narančasto)
1. Prikazuje se poruka „Time for a
Break“ (Vrijeme je za pauzu)
*Neki modeli.4-53
Tijekom vožnje
i-ACTIVSENSE
4

Sustav sprječavanja
sudara prilikom vožnje
unaprijed (FCTA)*
Sustav sprječavanja sudara
prilikom vožnje unaprijed
(FCTA)
FCTA je dizajniran kako bi pomogao
vozaču u provjeri obje strane vozila
kada se vozilo počinje voziti
na raskrižju.
FCTA detektira vozila koja se
približavaju s slijepih mjesta na
prednjoj lijevoj i prednjoj desnoj
strani vozila kada se vozilo počinje
voziti na raskrižju, te obavještava
vozača o mogućoj opasnosti pomoću
signalnog upozorenja na zaslonu i
zvuka upozorenja.
1. Vaše vozilo
UPOZORENJE
Uvijek provjerite okolno područje vizualno
kada se vozilo počinje voziti na raskrižju.

 Uvjeti rada
Sustav funkcionira kad su ispunjeni svi
sljedeći uvjeti:

Kad je brzina vozila manja od oko
10 km/h.
 (Automatski prijenos)
Ručica mjenjača je u položaju N.
 (Ručni prijenos)
Ručica za odabir brzina nalazi se
u položaju koji nije N ili R.
 Kada se vozilo približava s prednje
strane vašeg vozila pri brzini od oko
5 km/h ili brže.

 Rad sustava FCTA
Kada je vaše vozilo zaustavljeno
Kada se vozilo približava, sustav
obavještava vozača da se vozilo
približava na sljedećem zaslonu
(bijela strelica).
Zaslon za prikaz više podataka
Aktivni prikaz vožnje (vozila s
aktivnim prikazom vožnje)
*Neki modeli.4-54
i-ACTIVSENSE

Monitor sa prikazom od 360° (vozila
sa monitorom sa prikazom od 360°)
Kada je vaše vozilo u vožnji
Ako postoji mogućnost sudara s
vozilom koje se približava, signalno
upozorenje prikazano je na sljedećem
zaslonu (narančasta strelica), a
istodobno se aktivira zvuk upozorenja.
Zaslon za prikaz više podataka
Aktivni prikaz vožnje (vozila s
aktivnim prikazom vožnje)
Monitor sa prikazom od 360° (vozila
sa monitorom sa prikazom od 360°)
Upozorenje na promet
straga (RCTA)*
Sustav sprječavanja sudara
prilikom vožnje unatrag
(RCTA)
Sustav RCTA predviđen je kao pomoć
vozaču tijekom provjere područja sa
stražnje lijeve i stražnje desne strane
tijekom vožnje unatrag i vozača
upozorava na prisustvo vozila koja
mu se približavaju straga.
1. Vaše vozilo
2. Područja detekcije
UPOZORENJE
Uvijek vizualno provjerite okolno
područje prije nego što vozilo pripremite
za vožnju unatrag.
*Neki modeli.4-55
Tijekom vožnje
i-ACTIVSENSE
4
