2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

Ako svjetlo treperi
Svjetlo nastavlja treperiti ako postoji
kvar na sustavu. Neka vaše vozilo
pregleda stručni serviser, preporučujemo
ovlaštenog Mazdina servisera.

 Signalno svjetlo za i-stop
(zeleno)
Kad je svjetlo uključeno

Svjetlo se uključuje kad se motor
zaustavi iz praznog hoda, a isključuje
se nakon ponovnog pokretanja
motora.
Ako svjetlo treperi
 (Ručni prijenos)
 Svjetlo treperi kada ručicu mjenjača
pomaknete u položaj koji nije
neutralan nakon zaustavljanja
motora iz praznog hoda, čime
se vozača obavještava da je
zaustavljen prazan hod motora.
 Pritiskom papučice spojke motor
se automatski ponovno pokreće,
a svjetlo se isključuje.
 Svjetlo će treperiti ako su vozačeva
vrata otvorena kada se motor
zaustavi iz praznog hoda, čime
se vozača obavještava da je
zaustavljen prazan hod motora.
Ono će se isključiti nakon zatvaranja
vozačevih vrata.
Ploča s instrumentima
i prikaz
Ploča s instrumentima
i prikaz
1. Ploča s instrumentima
2. Aktivni prikaz vožnje
4-8
Pokretanje/zaustavljanje motora | Ploča s instrumentima i prikaz

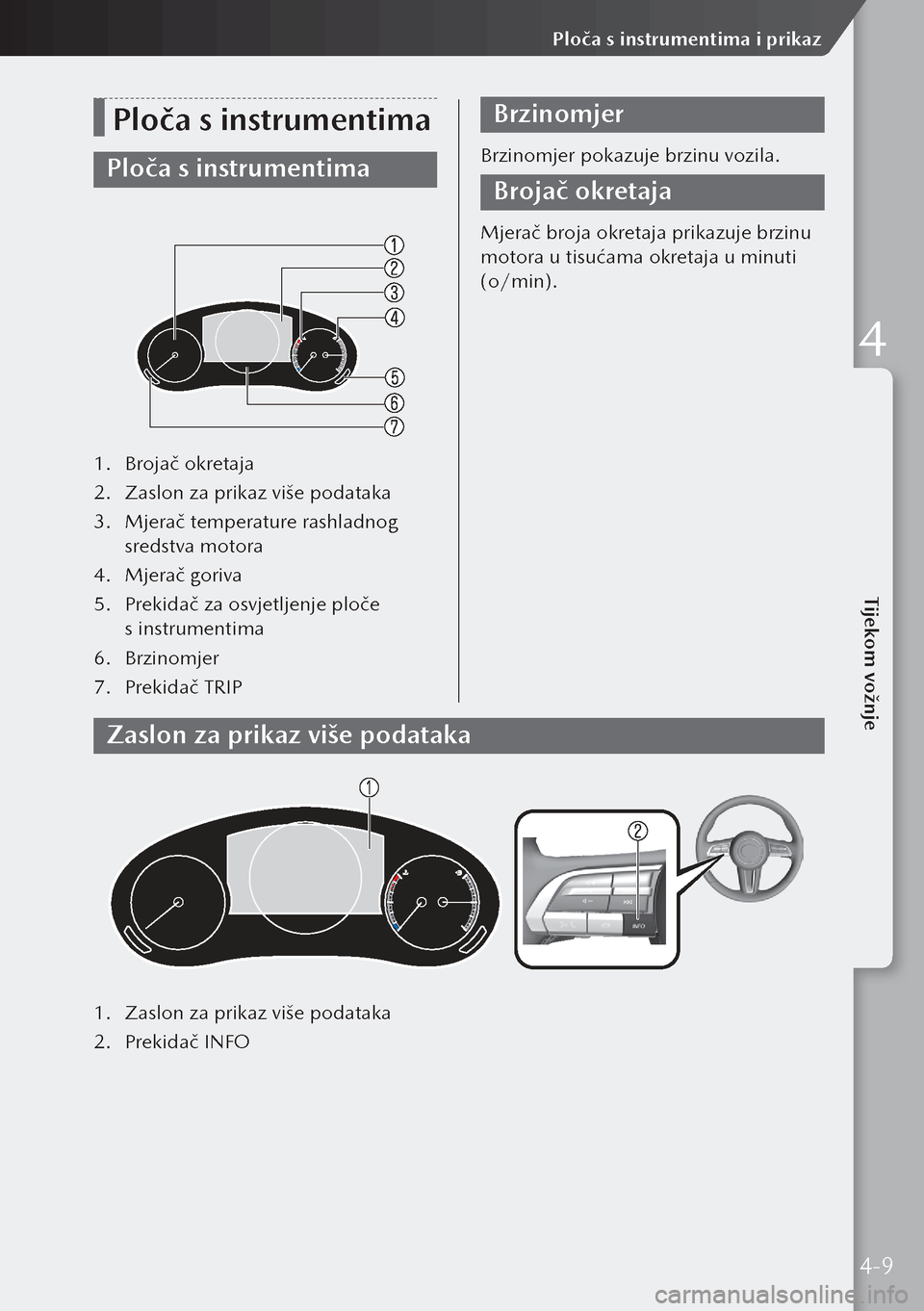

Ploča s instrumentima
Ploča s instrumentima
1. Brojač okretaja
2. Zaslon za prikaz više podataka
3. Mjerač temperature rashladnog
sredstva motora
4. Mjerač goriva
5. Prekidač za osvjetljenje ploče
s instrumentima
6. Brzinomjer
7. Prekidač TRIP
Brzinomjer
Brzinomjer pokazuje brzinu vozila.
Brojač okretaja
Mjerač broja okretaja prikazuje brzinu
motora u tisućama okretaja u minuti
(o/min).
Zaslon za prikaz više podataka
1. Zaslon za prikaz više podataka
2. Prekidač INFO
4-9
Tijekom vožnje
Ploča s instrumentima i prikaz
4

Zaslonski sadržaj mijenja se svaki put kada pritisnete prekidač INFO.
1. Osnovni prikaz
2. Zaslon za prikaz podataka vožnje
3. Zaslon i-ACTIVSENSE
4. Prikaz poruke upozorenja*
1
*1 Prikazano samo u slučaju upozorenja.
4-10
Ploča s instrumentima i prikaz

Brojač kilometara,
mjerač prijeđenog puta
i gumb odabira mjerača
prijeđenog puta
Možete se prebacivati između prikaza
brojača kilometara i mjerača prijeđenog
puta pomoću prekidača TRIP.
1. Prekidač TRIP
2. Prikaz brojača kilometara
3. Prikaz mjerača puta A
4. Prikaz mjerača puta B

 Brojač kilometara
Brojač kilometara bilježi ukupnu
udaljenost koju je vozilo prešlo.

 Mjerač prijeđenog puta
Naznačena je vozna udaljenost tijekom
određenog intervala. Mogu se mjeriti
dvije vrste (TRIP A, TRIP B) intervalne
udaljenosti i prosječne potrošnje goriva.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva motora. Plavi mjerač
naznačuje da je temperatura
rashladnog sredstva motora niska,
a crveni mjerač naznačuje da je
temperatura rashladnog sredstva
motora visoka te se pregrijava.
4-11
Tijekom vožnje
Ploča s instrumentima i prikaz
4

Mjerač goriva
Mjerač razine goriva prikazuje
približno koliko je još preostalo goriva
u spremniku kad se paljenje postavi
u položaj ON. Preporučujemo da
spremnik bude preko 1/4 pun.
1. Puno
2. 1/4 pun
3. Prazno
Ako svjetlo upozorenja na nisku razinu
goriva
svijetli ili ako je razina goriva
vrlo niska, dolijte gorivo što prije.
Osvjetljenje ploče s
instrumentima
1. Svijetao
2. Zatamnjen
Prigušenost osvjetljenja može se
otkazati pritiskom na prekidač + dok je
ploča s instrumentima na maksimumu
prigušenosti i dok je paljenje
UKLJUČENO. Ako ponovno pritisnete
tipku +, dok je prigušenost osvjetljenja
poništena, aktivira se zvuk kako bi vas
obavijestio da je poništeno.
Prikaz vanjske temperature
Kad je paljenje prebačeno na ON,
prikazuje se vanjska temperatura.
4-12
Ploča s instrumentima i prikaz

 Upozorenje o vanjskoj
temperaturi
Kad je temperatura okoline niska,
pokazivač treperi i čuje se zvuk kako
bi vozača upozorio na mogućnost
zaleđenog kolnika.
Ako je temperatura okoline niža od
otprilike 4 °C, prikaz temperature
okoline i
oznaka trepere oko deset
sekundi i jednom se začuje zvuk.
Udaljenost s preostalim
gorivom
Tim se načinom prikazuje približna
udaljenost koju možete prijeći s
preostalim gorivom na temelju
prosječne potrošnje goriva.
Udaljenost do pražnjenja izračunavat
će se i prikazivati svake sekunde.
Prosječna potrošnja goriva
Prosječna potrošnja goriva se
izračunava svakoga minuta s pomoću
ukupne prijeđene razdaljine na mjeraču
prijeđenog puta i ukupne potrošnje
goriva, i prikazuje se prosječna
potrošnja goriva za neki od prikazanih
zaslona sa informacijama vožnje.
Prosječna potrošnja goriva za TRIP A
je naznačena crvenom strjelicom na
trenutačnom prikazu potrošnje goriva.
Prosječna potrošnja goriva i mjerači
prijeđenog puta mogu se resetirati
pritiskanjem INFO prekidača u trajanju
od 1,5 sekunde ili više u svakom
pojedinačnom načinu rada.
Trenutačna potrošnja goriva
Prikazuje se trenutačna potrošnja go-
riva izračunavanjem količine potrošnje
goriva i prijeđene udaljenosti.
Prosječna potrošnja goriva za TRIP A
je naznačena crvenom strjelicom.
4-13
Tijekom vožnje
Ploča s instrumentima i prikaz
4

 M Hybrid

 Osim M Hybrid
Zaslon punjenja kod
regenerativnog kočenja
(M Hybrid)
Prikazuje se status punjenja koje se
ostvaruje regenerativnim kočenjem.
Alarm za brzinu vozila
U ovom režimu prikazana je trenutačna
postavka za alarm za brzinu vozila.
Možete promijeniti postavku brzine
vozila na kojoj se aktivira upozorenje.
1.
Prikazuje se poruka „Speed Alert"
(Upozorenje o brzini)
Alarm za brzinu vozila može se postaviti
s pomoću središnjeg zaslona.
Zaslon i-ACTIVSENSE
Prikazuje stanje sustava.
4-14
Ploča s instrumentima i prikaz

Upozorenje (zaslonski
pokazatelj)
Prikazat će se poruka kojom se
obavještava korisnika o radnom
stanju sustava te kvarovima ili
izvanrednim stanjima.
Ako se svjetlo upozorenja uključi/
zatreperi istovremeno ili se na zaslonu
prikaže simbol, provjerite informacije
o svjetlu upozorenja ili simbolu.
Signalno upozorenje/
svjetlo upozorenja
SignalUpozorenje
(crveno)Signalno upozorenje/
svjetlo upozorenja
kočionog sustava*1
Signalno upozorenje/
svjetlo upozorenja za ABS*1
Signalno upozorenje/
signalno svjetlo sustava
za punjenje*
1
Signalno upozorenje/
svjetlo upozorenja za
ulje u motoru*
1
Pokazatelj upozorenja
visoke temperature
rashladnog sredstva motora
Signalno upozorenje/
signalno svjetlo neispravnog
rada servo upravljača*
1
Glavno signalno
upozorenje
(narančasto)
Signalno upozorenje/
svjetlo upozorenja
kočionog sustava*
1
Signalno upozorenje za
poništavanje kočnica
Signal
Upozorenje
Indikator/svjetlo za
provjeru motora*1
Signalno upozorenje/
svjetlo upozorenja za
dizelski filtar za čestice
čađi*
1 (SKYACTIV-D 1.8)
(narančasto)
*Signalno upozorenje/
svjetlo upozorenja za
i-stop*
1
*Signalno upozorenje/
svjetlo upozorenja za
automatski prijenos*
1
Signalno upozorenje/
svjetlo upozorenja za
sustav zračnih jastuka/
sustav zatezača
sigurnosnih pojaseva*
1
Signalno upozorenje/
svjetlo upozorenja sustava
za nadzor tlaka u gumama
(TPMS)*
1
(crveno)Signalno upozorenje/
svjetlo upozorenja za
KLJUČ*1
(narančasto)
*Signalno upozorenje/
svjetlo upozorenja za
upravljački sustav dugih
svjetala (HBC)*
1
*Signalno upozorenje/
svjetlo upozorenja
za upravljački sustav
prilagodljivih prednjih LED
svjetala (ALH)*
1
*Signalno upozorenje/
svjetlo upozorenja za
i-ACTIVSENSE*
1
Signalno upozorenje/
svjetlo upozorenja za
vanjska svjetla*
1
Signalno upozorenje /
svjetlo upozorenja za
nisku razinu goriva
Signalno upozorenje/
svjetlo upozorenja za
razinu ulja u motoru*
1
*Neki modeli.4-15
Tijekom vožnje
Ploča s instrumentima i prikaz
4
