2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

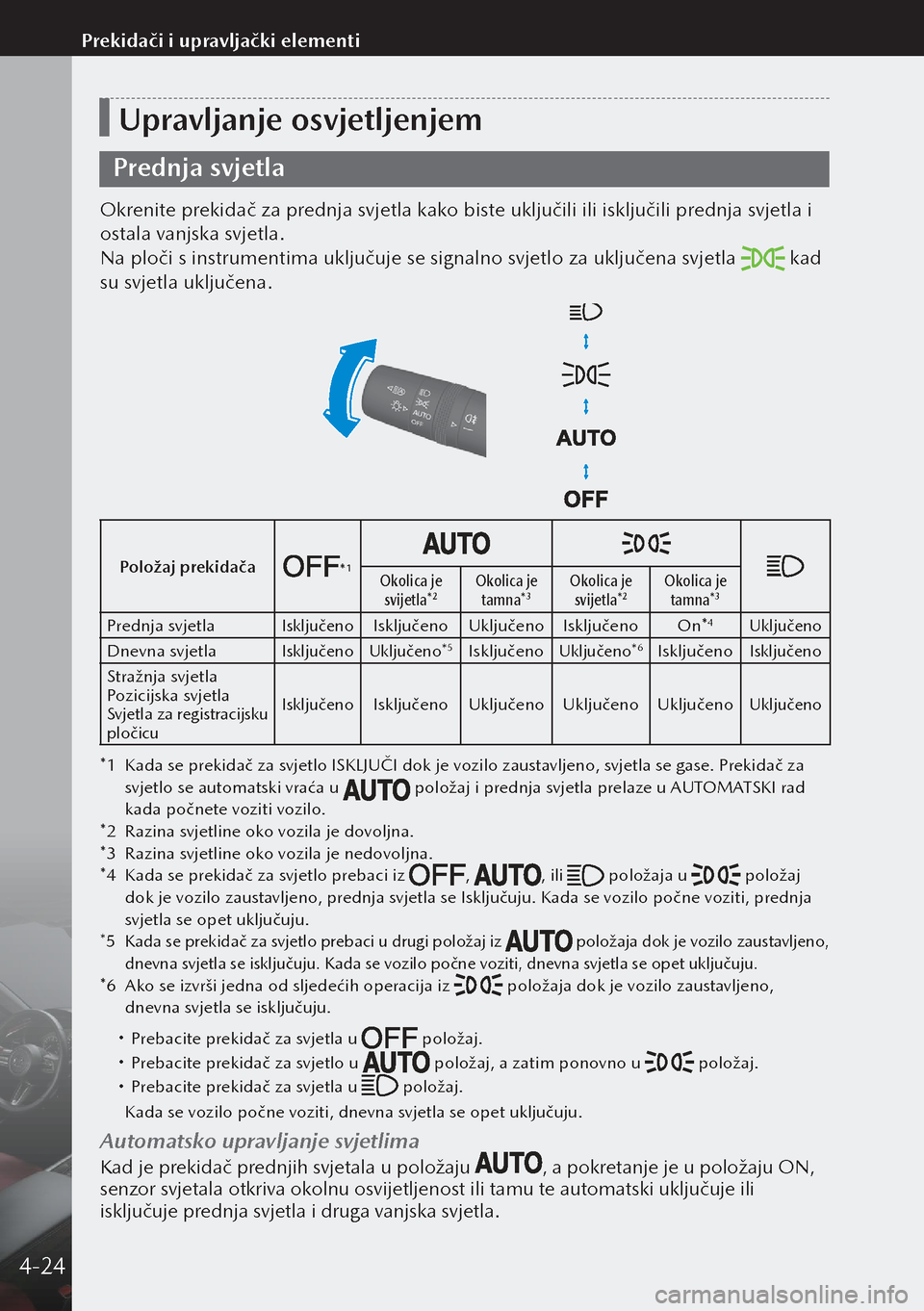

Upravljanje osvjetljenjem
Prednja svjetla
Okrenite prekidač za prednja svjetla kako biste uključili ili isključili prednja svjetla i
ostala vanjska svjetla.
Na ploči s instrumentima uključuje se signalno svjetlo za uključena svjetla
kad
su svjetla uključena.
Položaj prekidača*1Okolica je svijetla*2Okolica je tamna*3Okolica je svijetla*2Okolica je tamna*3
Prednja svjetlaIsključenoIsključeno UključenoIsključeno On*4Uključeno
Dnevna svjetlaIsključenoUključeno*5IsključenoUključeno*6IsključenoIsključeno
Stražnja svjetla
Pozicijska svjetla
Svjetla za registracijsku
pločicu IsključenoIsključeno
UključenoUključenoUključenoUključeno
*1 Kada se prekidač za svjetlo ISKLJUČI dok je vozilo zaustavljeno, svjetla se gase. Prekidač za
svjetlo se automatski vraća u položaj i prednja svjetla prelaze u AUTOMATSKI rad
kada počnete voziti vozilo.
*2 Razina svjetline oko vozila je dovoljna.
*3 Razina svjetline oko vozila je nedovoljna.
*4 Kada se prekidač za svjetlo prebaci iz
, , ili položaja u položaj
dok je vozilo zaustavljeno, prednja svjetla se Isključuju. Kada se vozilo počne voziti, prednja
svjetla se opet uključuju.
*5 Kada se prekidač za svjetlo prebaci u drugi položaj iz položaja dok je vozilo zaustavljeno,
dnevna svjetla se isključuju. Kada se vozilo počne voziti, dnevna svjetla se opet uključuju.
*6 Ako se izvrši jedna od sljedećih operacija iz položaja dok je vozilo zaustavljeno,
dnevna svjetla se isključuju.
 Prebacite prekidač za svjetla u položaj. Prebacite prekidač za svjetlo u položaj, a zatim ponovno u položaj. Prebacite prekidač za svjetla u položaj.
Kada se vozilo počne voziti, dnevna svjetla se opet uključuju.
Automatsko upravljanje svjetlima
Kad je prekidač prednjih svjetala u položaju , a pokretanje je u položaju ON,
senzor svjetala otkriva okolnu osvijetljenost ili tamu te automatski uključuje ili
isključuje prednja svjetla i druga vanjska svjetla.
4-24
Prekidači i upravljački elementi

Snop dugog/kratkog
prednjeg svjetla
1. Duga svjetla
2. Kratka svjetla
Kad su duga prednja svjetla uključena,
signalno svjetlo
dugih svjetala
je uključeno.
Bljeskanje prednjim
svjetlima
Prednja svjetla se mogu bljesnulo kada
je paljenje u položaju ON.
1. OFF
2. Prednje svjetlo treperi
Signalno svjetlo dugih svjetala

na ploči s instrumentima svijetli
istodobno. Ručica će se vratiti u
normalni položaj kad se otpusti.
Odgođeno isključivanje
svjetala pri dolasku
Odgođeno isključivanje svjetala pri
dolasku uključuje prednja svjetla
(kratka) kada se rukuje ručicom.

 Uključivanje svjetala
Kada se ručica povuče dok je paljenje
na ACC ili OFF, uključuju se kratka
prednja svjetla.
Prednja svjetla će se isključiti nakon
isteka određenog vremena nakon
zatvaranja vrata.
Odgođeno isključivanje
svjetala pri odlasku
Odgođeno isključivanje svjetala pri
odlasku uključuje svjetla kada se
pritisne prekidač za otključavanje
odašiljača dok ste udaljeni od vozila.
Sljedeća svjetla se uključuje kada se
rukuje odgođenim isključivanjem
svjetala pri odlasku.
Kratka svjetla, pozicijska svjetla, stražnja
svjetla, svjetla za registracijsku pločicu.

 Uključivanje svjetala
Ako su prekidač pokretanja i prekidač
prednjih svjetala u sljedećim uvjetima,
prednja svjetla uključiti će se u slučaju
pritiska prekidača za otključavanje
odašiljača, nakon čega će vozilo primiti
signal odašiljača. Prednja svjetla će
se isključiti nakon isteka određenog
vremena (30 sekundi).

Prekidač za pokretanje: isključeno Prekidač za prednja svjetla: ,
, ili
4-25
Tijekom vožnje
Prekidači i upravljački elementi
4

Nivelacija prednjih svjetala
Broj putnika i težina tereta u prtljažniku
promijenit će kut prednjih svjetala.
Kut prednjih svjetala automatski će se
podesiti čim se uključe prednja svjetla.
Dnevna svjetla
Dnevna svjetla se automatski uključuju.
Stražnje svjetlo za
maglu
Stražnje svjetlo za maglu
Stražnje svjetlo za maglu može se rabiti
kada je pokretanje u položaju ON.
Stražnje svjetlo za maglu pomaže u
vidljivosti vašeg vozila.
Prednja svjetla moraju se uključiti kako
bi se uključila stražnja svjetla za maglu.
1. Prekidač svjetla za maglu
Signalno svjetlo stražnjeg svjetla za
maglu
na ploči s instrumentima
svijetlit će kad stražnja svjetla za
maglu budu uključena.
Ako želite isključiti stražnja svjetla za
maglu, učinite nešto od sljedećeg:
 Okrenite prekidač svjetala za maglu
ponovno u položaj
(prekidač
svjetala za maglu vratit će se
automatski u početni položaj).
 Okrenite prekidač prednjeg svjetla
u položaj
.
Signali za skretanje
i promjenu trake
Signali za skretanje i
promjenu trake
Pokretanje mora biti u položaju ON
radi korištenja signalima za skretanje
i promjenu trake.
4-26
Prekidači i upravljački elementi

Pokazivači smjera
1. Desno skretanje
2. Prestrojavanje u desnu traku
3. OFF
4. Prestrojavanje u lijevu traku
5. Lijevo skretanje
Pokazivači smjera
na ploči
s instrumentima trepere u skladu
s radom ručice pokazivača smjera
za prikaz signala koji radi.
Signali za prestrojavanje
Pomaknite ručicu do polovice u smjeru
prestrojavanja — sve dok pokazivači
ne počnu treptati — i zadržite je u tom
položaju. Kad je otpustite, vratit će se
u početni položaj.
Trostruki signal za skretanje
Kada otpustite ručicu pokazivača
smjera iz položaja na polovici putanje,
pokazivač smjera zatreperit će 3 puta.
Radnju možete otkazati pomicanjem
ručice u smjeru suprotnom od smjera
njena pomicanja.
Brisači i perač
vjetrobranskog stakla
Brisači i perač
vjetrobranskog stakla
Kako biste se koristili brisačima,
pokretanje mora biti u položaju ON
(uključeno).
Brisači vjetrobranskog
stakla
Uključite brisače pritiskanjem ručice
prema gore ili prema dolje.
1. Signalno svjetlo
Položaj
prekidača Rad brisača
Rad za vrijeme
povlačenja ručice
Stop
*1Automatska kontrola
Mala brzina
Velika brzina
*1 Kada je ručica brisača postavljena u
položaj, signalno svjetlo
se uključuje.
4-27
Tijekom vožnje
Prekidači i upravljački elementi
4

Automatsko upravljanje radom
brisača
Kad se ručica brisača postavi u
položaj, senzor za kišu detektira
količinu kiše na vjetrobranskom staklu
i automatski uključuje ili isključuje
brisače (off (isključeno) – intermittent
(isprekidani rad) – low speed (mala
brzina) – high speed (velika brzina)).
Osjetljivost senzora kiše može se
podešavati okretanjem prekidača
na ručici brisača.
Prekidač iz središnjeg položaja
(normalno) okrenite prema gore
radi veće osjetljivosti (brži odziv) ili
prema dolje radi manje osjetljivosti
(sporiji odziv).
1. Prekidač
2. Veća osjetljivost
3. Središnji položaj
4. Manja osjetljivost
Perač vjetrobranskog stakla
Povucite ručicu brisača ka vama kako
biste raspršili tekućinu za pranje i
koristite brisače nekoliko puta.
1. OFF
2. Perač
4-28
Prekidači i upravljački elementi

Perač i brisač stražnjeg
stakla
Perač i brisač stražnjeg
stakla
Za korištenje brisača paljenje mora biti
u položaju ON.
Brisač stražnjeg prozora
Uključite brisač tako što ćete uključiti
prekidač stražnjeg brisača/perača.
Položaj
prekidača Rad brisača
Normalan
Isprekidano
Stop
Perač stražnjeg prozora
Ako želite prskati tekućinom za pranje,
postavite stražnji brisač/perač u

položaj. Nakon otpuštanja prekidača
perač će se zaustaviti.
Perač prednjih svjetala*
Perač prednjih svjetala
Motor se mora pokrenuti i svjetla se
moraju uključiti.
Ako želite pokrenuti perače prednjih
svjetala, dvaput kucnite ručicu brisača.
1. OFF
2. Perač
*Neki modeli.4-29
Tijekom vožnje
Prekidači i upravljački elementi
4

Odmagljivač stražnjeg
stakla
Odmagljivač stražnjeg stakla
Pritisnite prekidač za uključivanje
sustava. Sustav će raditi otprilike
15 minuta te se automatski isključiti.
Signalno svjetlo svijetli dok je
sustav radi.
Ako želite isključiti sustav prije
nego istekne 15 minuta, opet
pritisnite prekidač.
1. Signalno svjetlo
Trepereće svjetlo
upozorenja na
opasnost
Trepereće svjetlo
upozorenja na opasnost
Prilikom hitnog slučaja trebate upaliti
sva četiri pokazivača smjera kada se
zaustavite na cesti ili blizu nje.
Pritisnite gumb treperećeg svjetla
za opasnost i uključit će se sva četiri
pokazivača smjera. Signalna svjetla
za upozorenje na opasnost

istodobno bljeskaju na ploči s
instrumentima.
4-30
Prekidači i upravljački elementi

Kočioni sustav
Električna parkirna
kočnica (EPB)
Sustav električne parkirne kočnice (EPB)
aktivira parkirnu kočnicu s pomoću
električnog motora. Sustav može raditi
automatski i ručno.
Signalno svjetlo prekidača EPB se
uključuje kada se aktivira parkirna
kočnica i isključuje se nakon
otpuštanja parkirne kočnice.
1. Signalno svjetlo

 Ručno upravljanje
Ručno aktiviranje parkirne kočnice
Kada je papučica kočnice čvrsto
pritisnuta a EPB prekidač podignut,
parkirna kočnica se aktivira bez obzira
na položaj paljenja. Kada je parkirna
kočnica aktivirana, signalno svjetlo
za EPB
na ploči s instrumentima
i signalno svjetlo prekidača za EPB
se uključuju.
Ručno otpuštanje parkirne kočnice
Kada je papučica kočnice čvrsto
pritisnuta te se EPB prekidač pritisne
dok je paljenje uključeno na ON ili
dok motor radi, parkirna kočnica se
otpušta. Kada je parkirna kočnica
otpuštena, signalno svjetlo za EPB

i signalno svjetlo prekidača za EPB
se isključuju.
Ako se EPB prekidač pritisne bez
pritiskanja papučice kočnice, na
zaslonu s više informacija prikazuje
se poruka koja obavještava vozača
da pritisne papučicu kočnice.
4-31
Tijekom vožnje
Kočnica
4
