2019 MAZDA MODEL 3 HATCHBACK Upute za uporabu (in Crotian)

OPREZ
Koristite samo sustav za punjenje od 12 V. Možete oštetiti elektropokretač
od 12 V, sustav za paljenje i druge električne dijelove tako da ih se neće
moći popraviti ako ih napojite naponom od 24 V (dva akumulatora od
12 V u seriji ili komplet generatora motora od 24 V).
1. Primaknite drugo vozilo tako da akumulator bude čim bliže akumulatoru
vašeg automobila.
2. Provjerite i isključite napajanje za prednja svjetla i klimu.
3. Uklonite poklopac akumulatora.
4. Isključite motor drugog vozila i priključite kabele za pokretanje sljedećim
redoslijedom.
Provjerite jesu li kabeli za paljenje čvrsto priključeni kako se ne bi odvojili uslijed
vibracija motora.
1. kabel

Pozitivni (+) terminal na ispražnjeni akumulator

Pozitivni (+) terminal na akumulator drugog vozila
2. kabel

Negativni (-) terminal na akumulator drugog vozila
7-24
Ispražnjeni akumulator

Mjesto prikazano na slici (ne priključujte na negativni (-) terminal
akumulatora)
5.
Pokrenite motor drugog vozila i dodajte gas.
6. Pokrenite motor svog vozila. Ostavite motore raditi oko 3 minute kako bi se
privremeno napunio akumulator vašeg vozila.
7. Kabele za paljenje odvojite obrnutim redoslijedom kako ste ih postavljali.
8. Stavite poklopac akumulatora.
9. Neka vaše vozilo u najkraćem mogućem roku pregleda stručni serviser,
preporučujemo ovlaštenog Mazdinog servisera.
7-25
U slučaju poteškoća
Ispražnjeni akumulator
7

Pokretanje guranjem
Pokretanje guranjem
Ne palite vašu Mazdu guranjem.
UPOZORENJE
Nikad ne vucite vozilo kako biste ga
pokrenuli.
7-26
Pokretanje u hitnim slučajevima

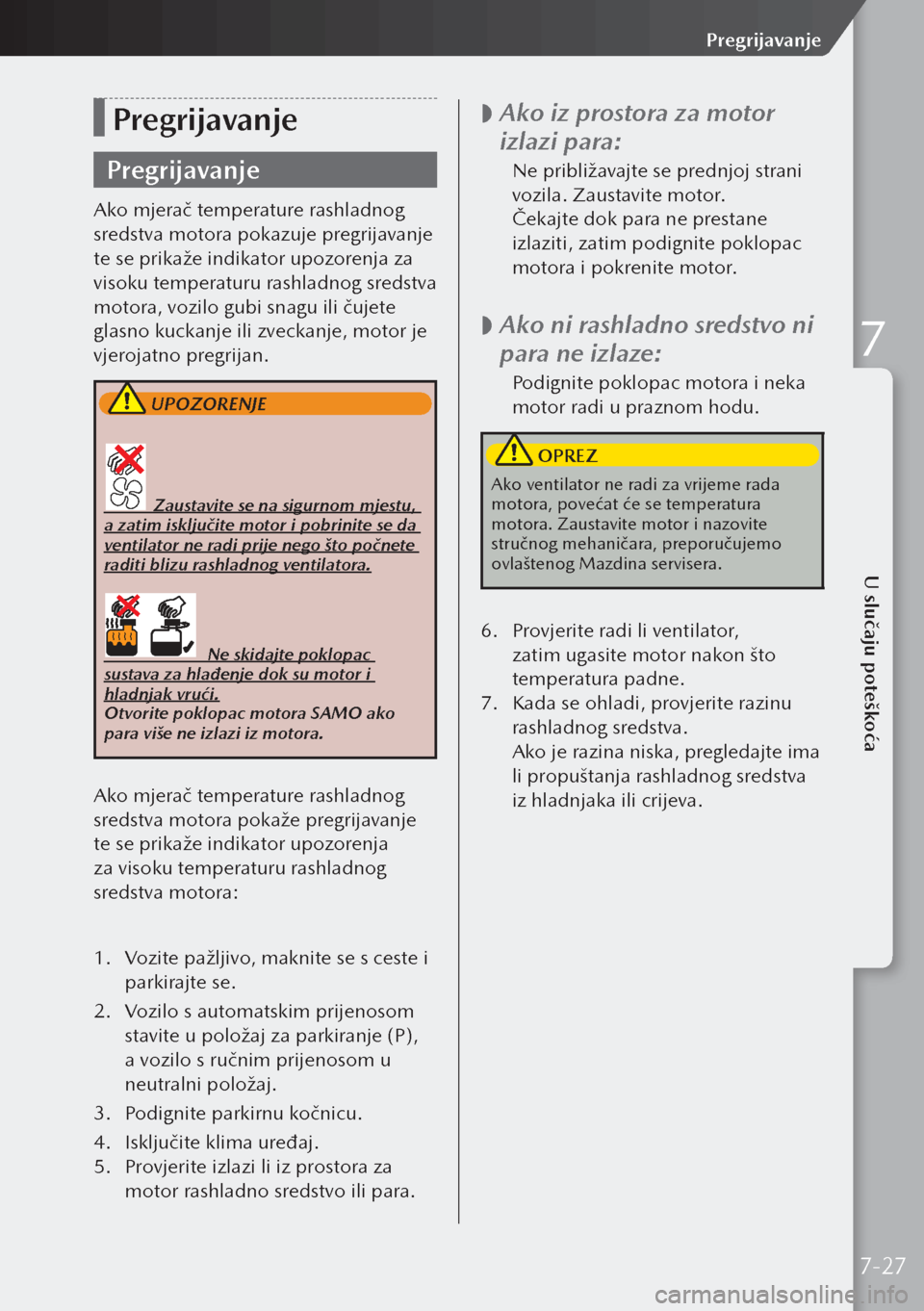

Pregrijavanje
Pregrijavanje
Ako mjerač temperature rashladnog
sredstva motora pokazuje pregrijavanje
te se prikaže indikator upozorenja za
visoku temperaturu rashladnog sredstva
motora, vozilo gubi snagu ili čujete
glasno kuckanje ili zveckanje, motor je
vjerojatno pregrijan.
UPOZORENJE
Zaustavite se na sigurnom mjestu,
a zatim isključite motor i pobrinite se da
ventilator ne radi prije nego što počnete
raditi blizu rashladnog ventilatora.
Ne skidajte poklopac
sustava za hlađenje dok su motor i
hladnjak vrući.
Otvorite poklopac motora SAMO ako
para više ne izlazi iz motora.
Ako mjerač temperature rashladnog
sredstva motora pokaže pregrijavanje
te se prikaže indikator upozorenja
za visoku temperaturu rashladnog
sredstva motora:
1. Vozite pažljivo, maknite se s ceste i
parkirajte se.
2. Vozilo s automatskim prijenosom
stavite u položaj za parkiranje (P),
a vozilo s ručnim prijenosom u
neutralni položaj.
3. Podignite parkirnu kočnicu.
4. Isključite klima uređaj.
5. Provjerite izlazi li iz prostora za
motor rashladno sredstvo ili para.


 Ako iz prostora za motor
izlazi para:

Ne približavajte se prednjoj strani
vozila. Zaustavite motor.
Čekajte dok para ne prestane
izlaziti, zatim podignite poklopac
motora i pokrenite motor.


 Ako ni rashladno sredstvo ni
para ne izlaze:

Podignite poklopac motora i neka
motor radi u praznom hodu.
OPREZ
Ako ventilator ne radi za vrijeme rada
motora, povećat će se temperatura
motora. Zaustavite motor i nazovite
stručnog mehaničara, preporučujemo
ovlaštenog Mazdina servisera.
6. Provjerite radi li ventilator,
zatim ugasite motor nakon što
temperatura padne.
7. Kada se ohladi, provjerite razinu
rashladnog sredstva.
Ako je razina niska, pregledajte ima
li propuštanja rashladnog sredstva
iz hladnjaka ili crijeva.
7-27
U slučaju poteškoća
Pregrijavanje
7

 Ako nađete oštećeno mjesto
ili drugo oštećenje ili ako
rashladno sredstvo još curi:
Zaustavite motor i nazovite stručnog
mehaničara, preporučujemo
ovlaštenog Mazdina servisera.
1.
Zatvarač rashladnog sustava
2. Ventilator
3. Spremnik rashladnog sredstva

 Ako ne pronađete problem,
a motor je hladan i nema
vidljivog curenja:
Pažljivo dodajte rashladno prema
potrebi.
7-28
Pregrijavanje

Opis vuče
Opis vuče
Savjetujemo da vuču obavi samo
stručni serviser, preporučujemo
ovlaštenog Mazdinog servisera ili
komercijalnu vučnu službu.
Ispravno podizanje i vuča nužni su kako
bi se spriječilo oštećenje vozila. Moraju
se poštovati državni i lokalni zakoni.
Vozilo koje se vuče obično ima
pogonske kotače (prednje kotače)
dignute od zemlje. Ako je prevelika
šteta ili drugi uvjeti to sprječavaju,
koristite platforme na kotačima.
1. Platforme na kotačićima
Kada se vuče sa stražnjim kotačima na
tlu, spustite parkirnu kočnicu.
OPREZ
 Ne vucite koristeći opremu sa sajlom.
To može oštetiti vaše vozilo. Koristite
se dizalicom ili labudicom.
Ako vučna služba u hitnim slučajevima
nije dostupna, auto se može vući i sa
sva četiri kotača na zemlji koristeći se
kukom za vuču s prednje strane vozila.
Vucite vozilo samo po popločanoj
površini na kratkoj udaljenosti i pri
maloj brzini.
OPREZ
Slijedite ove upute kada vučete vozilo sa
sva četiri kotača na tlu.
 Prebacite u neutralni položaj
(ručni prijenos) ili u položaj N
(automatski prijenos).
 Okrenite pokretanje u položaj ACC ili
ON (uključeno).
 Spustite parkirnu kočnicu.
Upamtite da se servo za kočnice i
upravljač neće moći koristiti kada motor
ne radi.
7-29
U slučaju poteškoća
Vuča u hitnim slučajevima
7

Kuke za vuču
Kuke za vuču
1. Izvadite vučnu kuku s otvorom i
ključ za kotače iz prtljažnika.
2. Omotajte odvijač s ravnim
završetkom ili sličan alat mekom
krpom kako ne bi došlo oštećenja
obojenog odbojnika i otvorite
zatvarač koji se nalazi na prednjem
ili stražnjem odbojniku.
Sprijeda
Straga
3. Dobro pričvrstite vučnu kuku s
otvorom pomoću ključa za kotače.
Zatražite savjet ovlaštenog
Mazdinog servisera.
Sprijeda
1. Ključ za kotač
2. Otvor vučne kuke
Straga
1. Ključ za kotač
2. Otvor vučne kuke
4. Zakačite uže za vuču na vučnu kuku
s otvorom.
7-30
Vuča u hitnim slučajevima

Ako se svjetlo
upozorenja uključi
ili treperi
Ako se svjetlo upozorenja
uključi ili treperi
Ako se bilo koje svjetlo upozorenja
uključi/zatreperi, poduzmite odgovara-
juću radnju za pojedino svjetlo. Ako se
svjetlo isključi problem ne postoji,
međutim, ako se svjetlo ne isključi ili
se ponovno uključi/zatreperi, zatražite
savjet ovlaštenog Mazdinog servisera.
Pojedinosti za neka upozorenja se
mogu vidjeti na središnjem zaslonu
ili zaslonu za prikaz više podataka na
ploči s instrumentima.

 Središnji zaslon
1.
Odaberite Information
(Informacije) na početnom zaslonu.
2. Odaberite „Vehicle Status Monitor“
(Nadzor stanja vozila).
3. Odaberite primjenjivo upozorenje
kako biste vidjeli detalje o
upozorenju.

 Zaslon za prikaz više
podataka
1.
Pritisnite prekidač INFO na
prekidaču upravljanja za prikaz
zaslona s pokazateljem upozorenja.
Signalno upozorenje/
svjetlo upozorenja (crveno)
kočionog sustava
Ovo upozorenje ima sljedeće funkcije:

 Pregled svjetla upozorenja
Za provjeru rada, provjerite da li se
svjetlo uključuje kada je paljenje uklju-
čeno, te se isključuje nekoliko sekundi
kasnije ili kada je motor pokrenut.
Kad se svjetlo uključi
Ako svjetlo upozorenja za sustav
kočnica ostane uključeno, razina
kočione tekućine je možda niska ili
možda postoji problem s kočionim
sustavom. Odmah parkirajte vozilo na
sigurno mjesto i kontaktirajte stručnog
servisera, preporučujemo ovlaštenog
Mazdina servisera.
Upozorenje elektroničkog
sustava za raspodjelu sile
kočenja
Ako jedinica elektroničkog sustava za
raspodjelu sile kočenja utvrdi da neki
dijelovi rade neispravno, upravljačka
jedinica može istodobno aktivirati
signalno svjetlo kočionog sustava za
upozorenje
i svjetlosno upozorenje
za ABS sustav
. Problem vjerojatno
leži u elektroničkom sustavu za
raspodjelu sile kočenja.
UPOZORENJE
Ne vozite dok svijetli upozoravajuće
svjetlo kočionog sustava
i upozora-
vajuće svjetlo ABS-a . Vozilo odvezite
stručnom serviseru, preporučujemo da u
najkraćem roku ovlašteni Mazdin serviser
pregleda kočnice.
Signalno upozorenje/
svjetlo upozorenja sustava
za punjenje akumulatora
Ako se svjetlo upozorenja
uključi tijekom vožnje, signalizirat će
neispravnost alternatora ili sustava za
punjenje.
7-31
U slučaju poteškoća
Svjetla upozorenja/signalna svjetla i zvučni signali
7
