7-96
Entretien

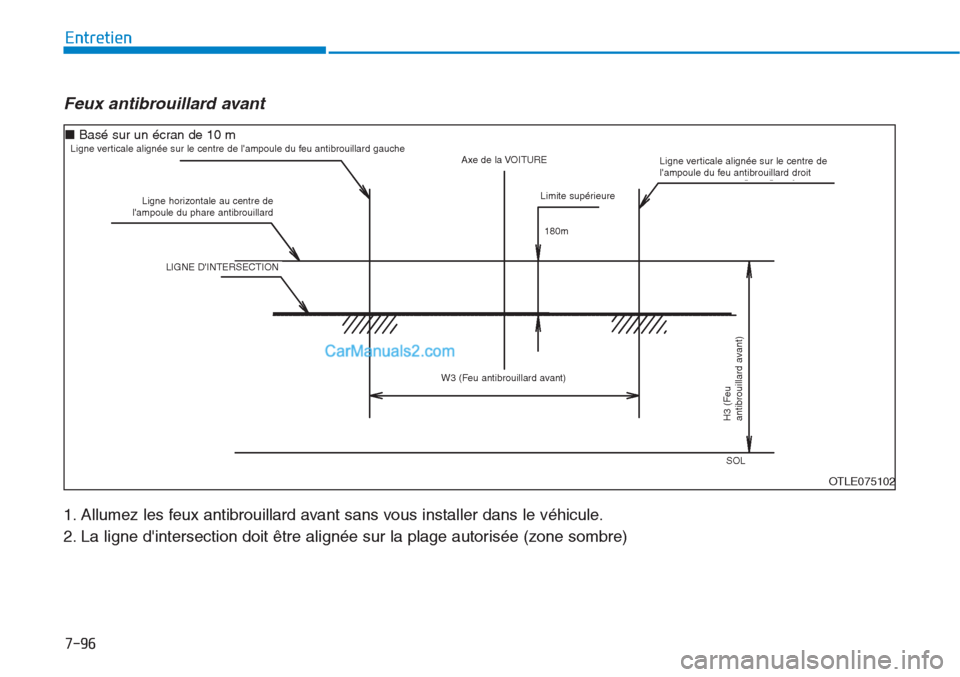

Feux antibrouillard avant
1. Allumez les feux antibrouillard avant sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur la plage autorisée (zone sombre)
OTLE075102
■Basé sur un écran de 10 mLigne verticale alignée sur le centre de l'ampoule du feu antibrouillard gauche
LIGNE D'INTERSECTION
W3 (Feu antibrouillard avant)
H3 (Feu
antibrouillard avant)
Axe de la VOITURE
Ligne horizontale au centre de
l'ampoule du phare antibrouillard
Ligne verticale alignée sur le centre de
l'ampoule du feu antibrouillard droit
Limite supérieure
SOL
180m

7-97
7
Entretien

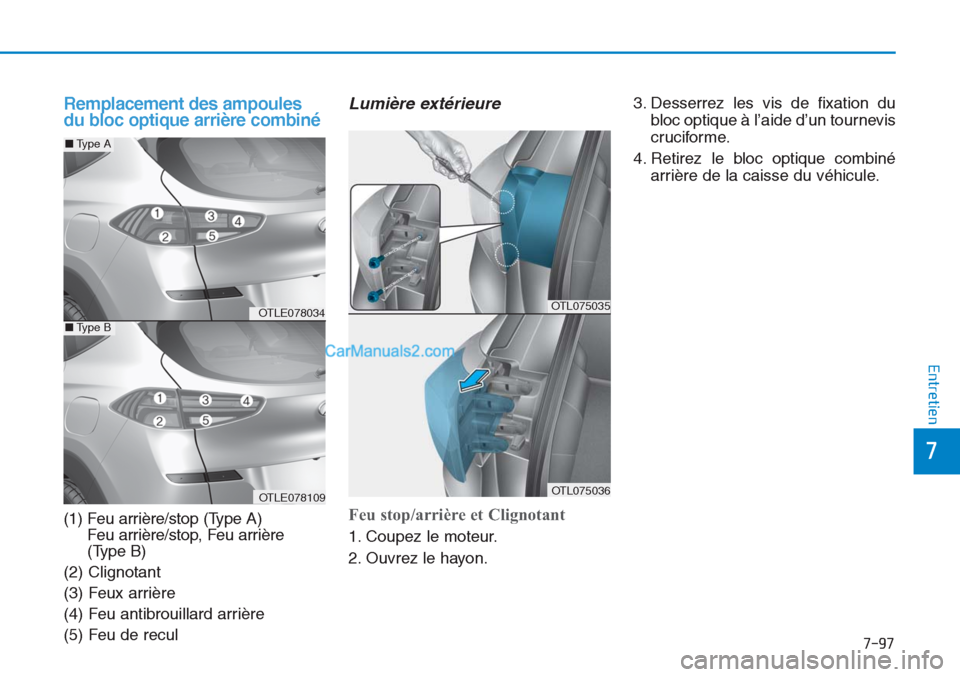

Remplacement des ampoules
du bloc optique arrière combiné
(1) Feu arrière/stop (Type A)
Feu arrière/stop, Feu arrière
(Type B)
(2) Clignotant
(3) Feux arrière
(4) Feu antibrouillard arrière
(5) Feu de recul
Lumière extérieure
Feu stop/arrière et Clignotant
1. Coupez le moteur.
2. Ouvrez le hayon.3. Desserrez les vis de fixation du
bloc optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné
arrière de la caisse du véhicule.
OTL075035
OTL075036
OTLE078034
OTLE078109
■Type A
■Type B

7-98
Entretien

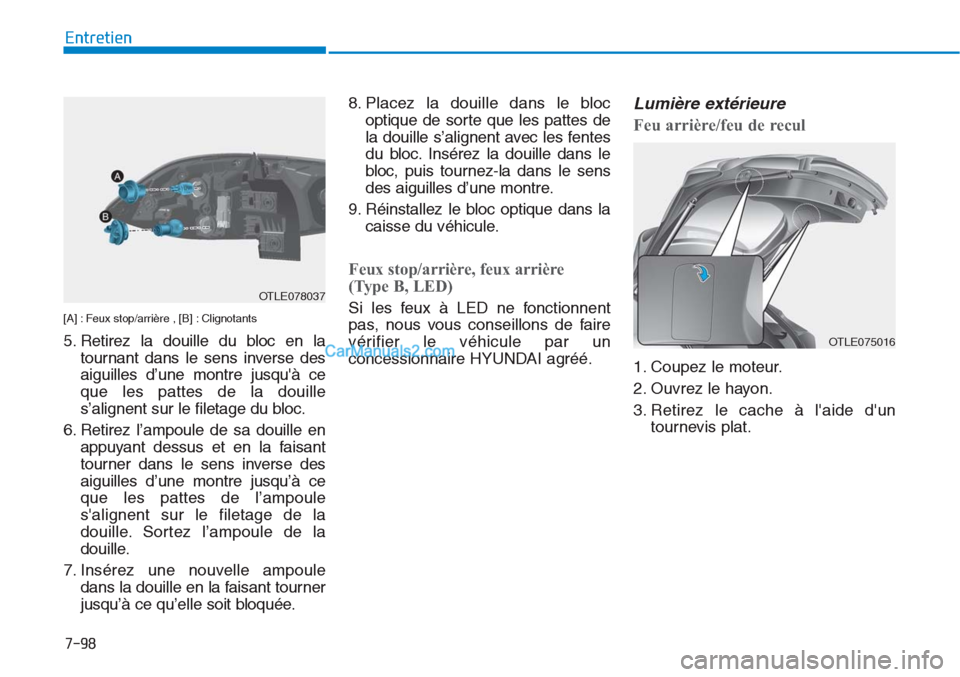

[A] : Feux stop/arrière , [B] : Clignotants
5. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d’une montre jusqu'à ce
que les pattes de la douille
s’alignent sur le filetage du bloc.
6. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce
que les pattes de l’ampoule
s'alignent sur le filetage de la
douille. Sortez l’ampoule de la
douille.
7. Insérez une nouvelle ampoule
dans la douille en la faisant tourner
jusqu’à ce qu’elle soit bloquée.8. Placez la douille dans le bloc
optique de sorte que les pattes de
la douille s’alignent avec les fentes
du bloc. Insérez la douille dans le
bloc, puis tournez-la dans le sens
des aiguilles d’une montre.
9. Réinstallez le bloc optique dans la
caisse du véhicule.
Feux stop/arrière, feux arrière
(Type B, LED)
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Lumière extérieure
Feu arrière/feu de recul
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache à l'aide d'un
tournevis plat.
OTLE075016
OTLE078037

7-99
7
Entretien

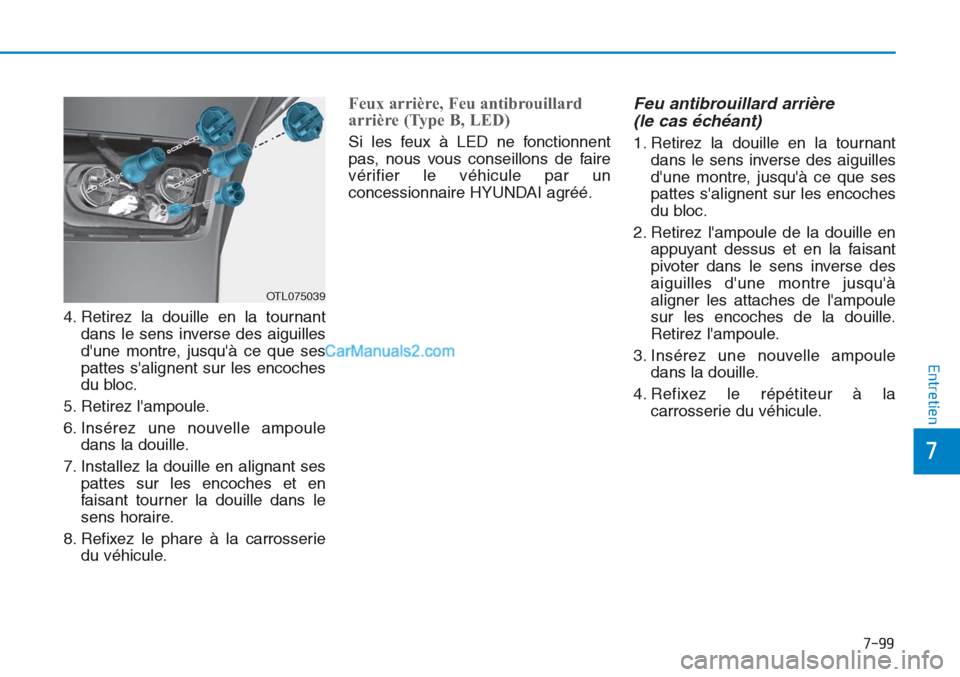

4. Retirez la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que ses
pattes s'alignent sur les encoches
du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule
dans la douille.
7. Installez la douille en alignant ses
pattes sur les encoches et en
faisant tourner la douille dans le
sens horaire.
8. Refixez le phare à la carrosserie
du véhicule.
Feux arrière, Feu antibrouillard
arrière (Type B, LED)
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feu antibrouillard arrière
(le cas échéant)
1. Retirez la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que ses
pattes s'alignent sur les encoches
du bloc.
2. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
pivoter dans le sens inverse des
aiguilles d'une montre jusqu'à
aligner les attaches de l'ampoule
sur les encoches de la douille.
Retirez l'ampoule.
3. Insérez une nouvelle ampoule
dans la douille.
4. Refixez le répétiteur à la
carrosserie du véhicule.
OTL075039

7-100
Entretien

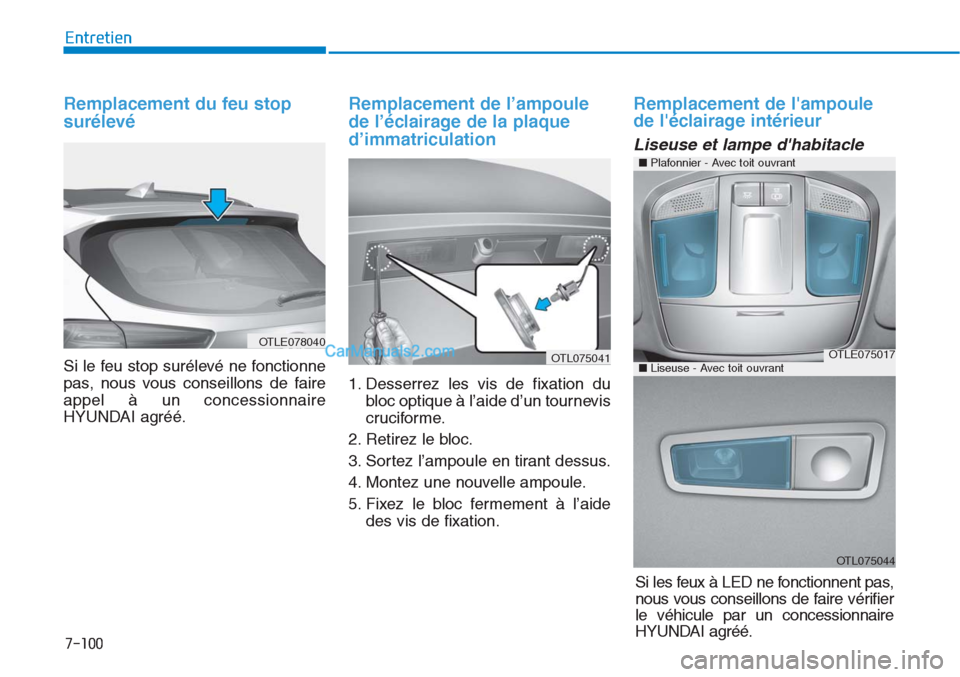

Remplacement du feu stop
surélevé
Si le feu stop surélevé ne fonctionne
pas, nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé.
Remplacement de l’ampoule
de l’éclairage de la plaque
d’immatriculation
1. Desserrez les vis de fixation du
bloc optique à l’aide d’un tournevis
cruciforme.
2. Retirez le bloc.
3. Sortez l’ampoule en tirant dessus.
4. Montez une nouvelle ampoule.
5. Fixez le bloc fermement à l’aide
des vis de fixation.
Remplacement de l'ampoule
de l'éclairage intérieur
Liseuse et lampe d'habitacle
OTL075041
Si les feux à LED ne fonctionnent pas,
nous vous conseillons de faire vérifier
le véhicule par un concessionnaire
HYUNDAI agréé.
OTLE075017
OTL075044
■Plafonnier - Avec toit ouvrant
■Liseuse - Avec toit ouvrant
OTLE078040

7-101
7
Entretien
■Plafonnier - Sans toit ouvrant
OTLE075018
OLFH074029
■Éclairage du miroir de courtoisie
■Éclairage du hayonOTL075043
OTL075045
■Liseuse - Sans toit ouvrant

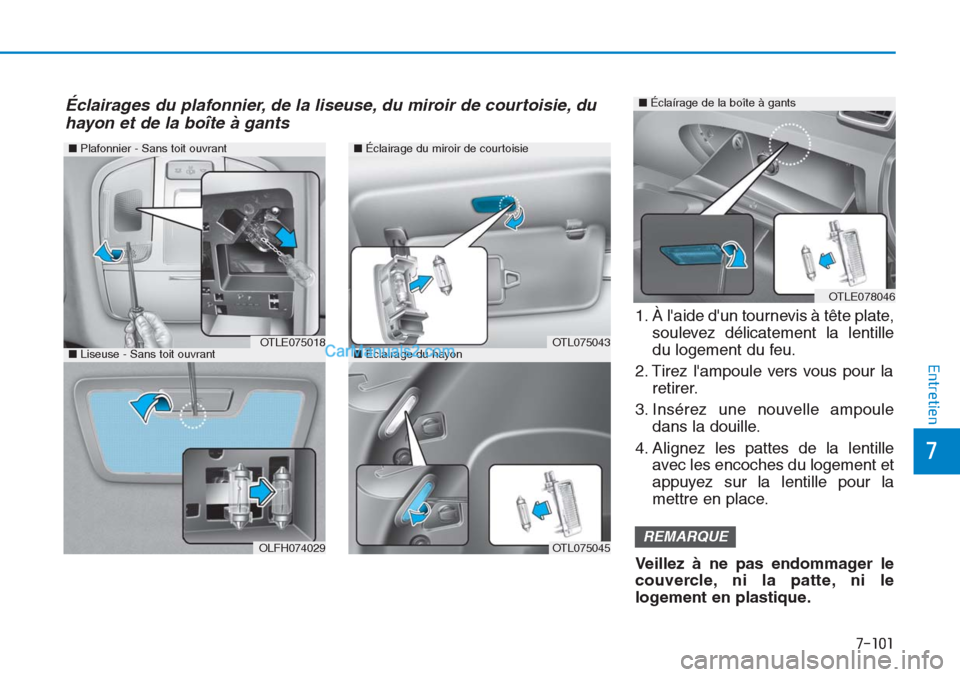

Éclairages du plafonnier, de la liseuse, du miroir de courtoisie, du
hayon et de la boîte à gants
OTLE078046
■Éclaírage de la boîte à gants
1. À l'aide d'un tournevis à tête plate,
soulevez délicatement la lentille
du logement du feu.
2. Tirez l'ampoule vers vous pour la
retirer.
3. Insérez une nouvelle ampoule
dans la douille.
4. Alignez les pattes de la lentille
avec les encoches du logement et
appuyez sur la lentille pour la
mettre en place.
Veillez à ne pas endommager le
couvercle, ni la patte, ni le
logement en plastique.
REMARQUE

7-102
Entretien

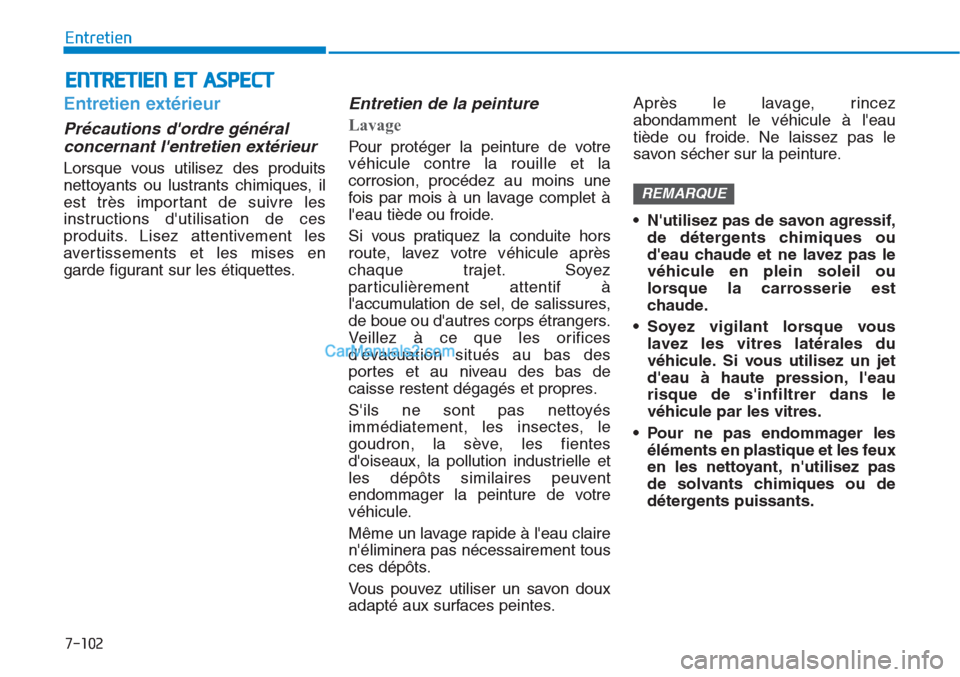

ENTRETIEN ET ASPECT
Entretien extérieur
Précautions d'ordre général
concernant l'entretien extérieur
Lorsque vous utilisez des produits
nettoyants ou lustrants chimiques, il
est très important de suivre les
instructions d'utilisation de ces
produits. Lisez attentivement les
avertissements et les mises en
garde figurant sur les étiquettes.
Entretien de la peinture
Lavage
Pour protéger la peinture de votre
véhicule contre la rouille et la
corrosion, procédez au moins une
fois par mois à un lavage complet à
l'eau tiède ou froide.
Si vous pratiquez la conduite hors
route, lavez votre véhicule après
chaque trajet. Soyez
particulièrement attentif à
l'accumulation de sel, de salissures,
de boue ou d'autres corps étrangers.
Veillez à ce que les orifices
d'évacuation situés au bas des
portes et au niveau des bas de
caisse restent dégagés et propres.
S'ils ne sont pas nettoyés
immédiatement, les insectes, le
goudron, la sève, les fientes
d'oiseaux, la pollution industrielle et
les dépôts similaires peuvent
endommager la peinture de votre
véhicule.
Même un lavage rapide à l'eau claire
n'éliminera pas nécessairement tous
ces dépôts.
Vous pouvez utiliser un savon doux
adapté aux surfaces peintes.Après le lavage, rincez
abondamment le véhicule à l'eau
tiède ou froide. Ne laissez pas le
savon sécher sur la peinture.
• N'utilisez pas de savon agressif,
de détergents chimiques ou
d'eau chaude et ne lavez pas le
véhicule en plein soleil ou
lorsque la carrosserie est
chaude.
• Soyez vigilant lorsque vous
lavez les vitres latérales du
véhicule. Si vous utilisez un jet
d'eau à haute pression, l'eau
risque de s'infiltrer dans le
véhicule par les vitres.
• Pour ne pas endommager les
éléments en plastique et les feux
en les nettoyant, n'utilisez pas
de solvants chimiques ou de
détergents puissants.
REMARQUE

7-103
7
Entretien

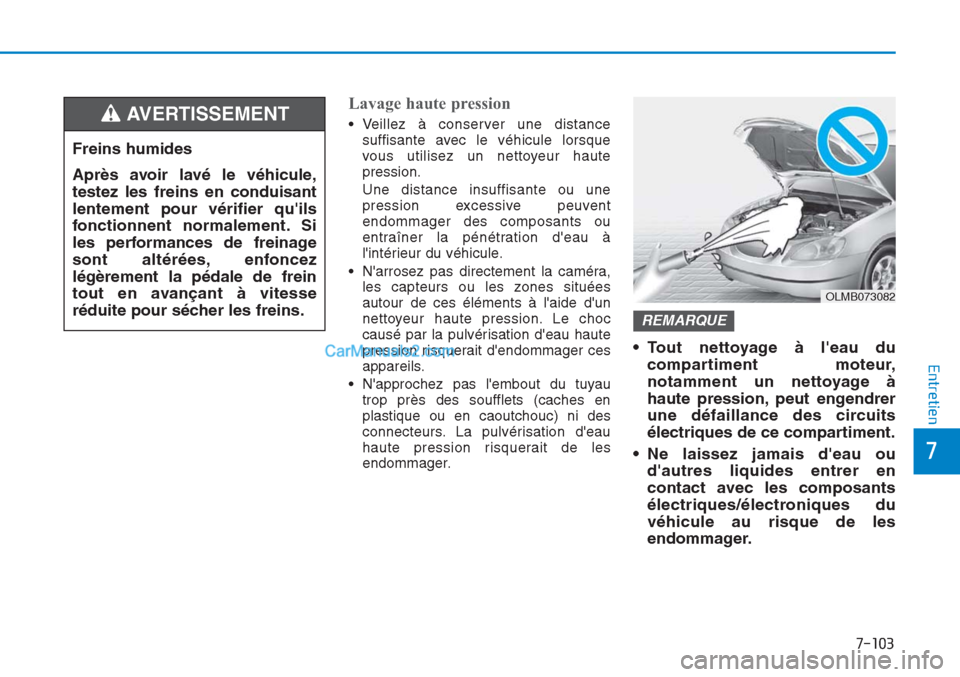

Lavage haute pression
• Veillez à conserver une distance
suffisante avec le véhicule lorsque
vous utilisez un nettoyeur haute
pression.
Une distance insuffisante ou une
pression excessive peuvent
endommager des composants ou
entraîner la pénétration d'eau à
l'intérieur du véhicule.
• N'arrosez pas directement la caméra,
les capteurs ou les zones situées
autour de ces éléments à l'aide d'un
nettoyeur haute pression. Le choc
causé par la pulvérisation d'eau haute
pression risquerait d'endommager ces
appareils.
• N'approchez pas l'embout du tuyau
trop près des soufflets (caches en
plastique ou en caoutchouc) ni des
connecteurs. La pulvérisation d'eau
haute pression risquerait de les
endommager.
• Tout nettoyage à l'eau du
compartiment moteur,
notamment un nettoyage à
haute pression, peut engendrer
une défaillance des circuits
électriques de ce compartiment.
• Ne laissez jamais d'eau ou
d'autres liquides entrer en
contact avec les composants
électriques/électroniques du
véhicule au risque de les
endommager.
REMARQUE
OLMB073082
Freins humides
Après avoir lavé le véhicule,
testez les freins en conduisant
lentement pour vérifier qu'ils
fonctionnent normalement. Si
les performances de freinage
sont altérées, enfoncez
légèrement la pédale de frein
tout en avançant à vitesse
réduite pour sécher les freins.
AVERTISSEMENT
