Entretien

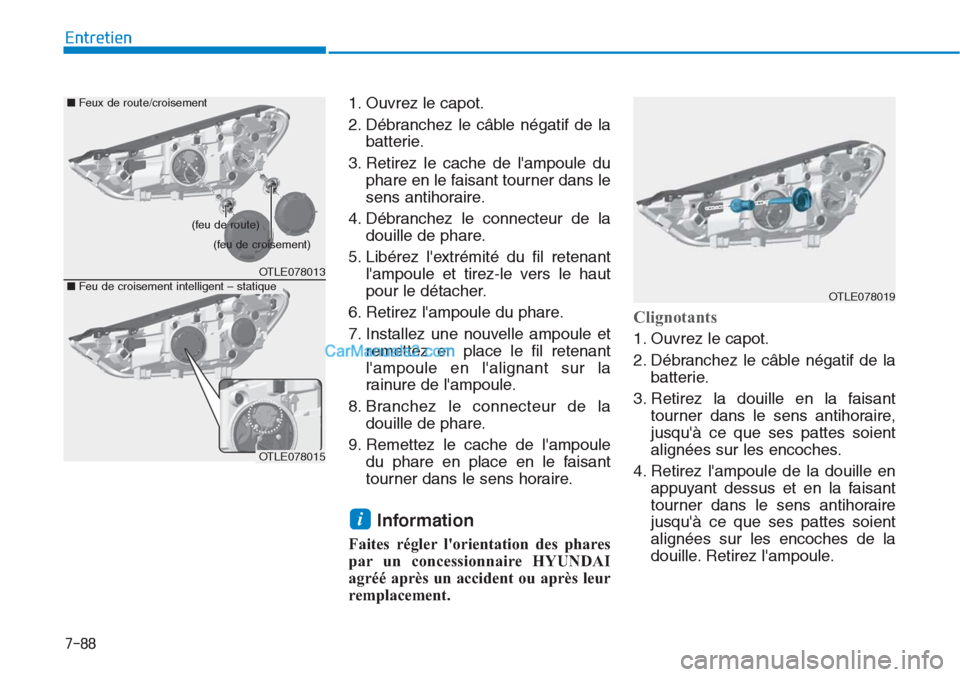

1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule du
phare en le faisant tourner dans le
sens antihoraire.
4. Débranchez le connecteur de la
douille de phare.
5. Libérez l'extrémité du fil retenant
l'ampoule et tirez-le vers le haut
pour le détacher.
6. Retirez l'ampoule du phare.
7. Installez une nouvelle ampoule et
remettez en place le fil retenant
l'ampoule en l'alignant sur la
rainure de l'ampoule.
8. Branchez le connecteur de la
douille de phare.
9. Remettez le cache de l'ampoule
du phare en place en le faisant
tourner dans le sens horaire.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.
i
OTLE078019
OTLE078013
OTLE078015
■Feu de croisement intelligent – statique
■Feux de route/croisement
(feu de croisement)
(feu de route)

7-89
7
Entretien
5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feu de position/Feu diurne/Feu
antibrouillard
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de
faire vérifier le véhicule par un
concessionnaire HYUNDAI agréé.

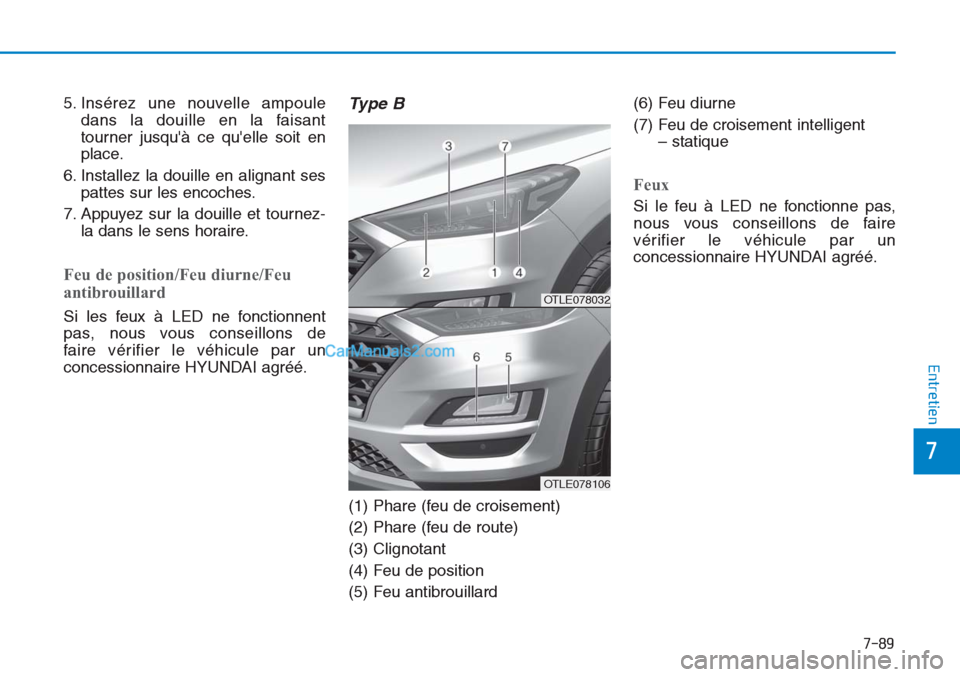

Type B
(1) Phare (feu de croisement)
(2) Phare (feu de route)
(3) Clignotant
(4) Feu de position
(5) Feu antibrouillard(6) Feu diurne
(7) Feu de croisement intelligent
– statique
Feux
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
OTLE078032
OTLE078106

7-90
Entretien

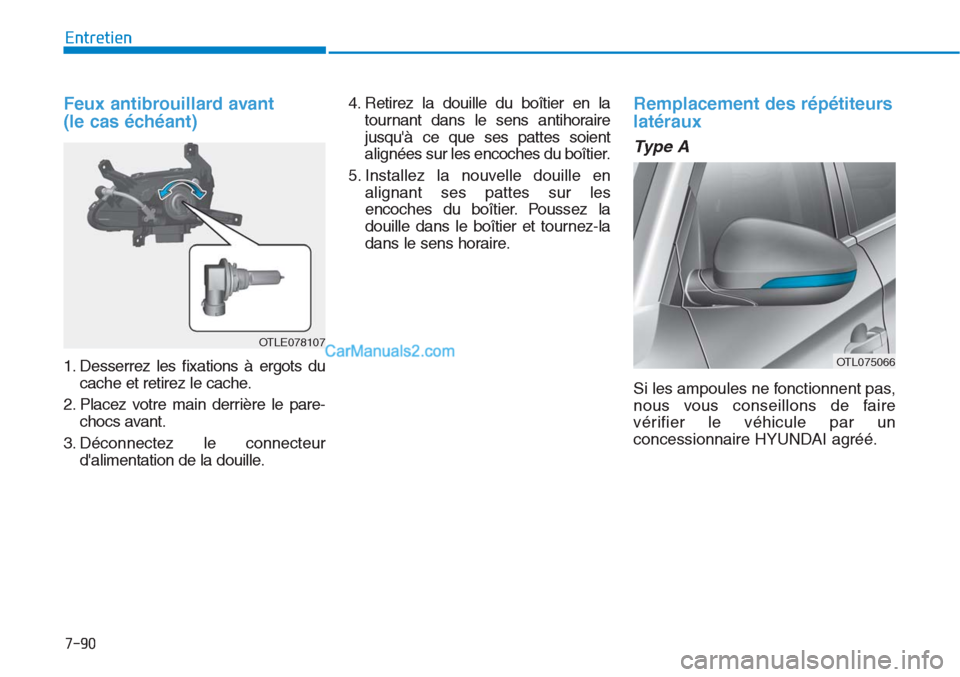

Feux antibrouillard avant
(le cas échéant)
1. Desserrez les fixations à ergots du
cache et retirez le cache.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.4. Retirez la douille du boîtier en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du boîtier.
5. Installez la nouvelle douille en
alignant ses pattes sur les
encoches du boîtier. Poussez la
douille dans le boîtier et tournez-la
dans le sens horaire.
Remplacement des répétiteurs
latéraux
Type A
Si les ampoules ne fonctionnent pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
OTLE078107
OTL075066

7-91
7
Entretien
Ty p e B
1. Retirez le répétiteur du véhicule
en faisant levier sur la lentille.
2. Débranchez le connecteur
électrique de l’ampoule.
3. Séparez la douille et la lentille en
faisant tourner la douille dans le
sens antihoraire, jusqu’à ce que
ses pattes soient alignées sur les
encoches de la lentille.
4. Tirez l'ampoule vers vous pour la
retirer.
5. Insérez une nouvelle ampoule
dans la douille.
6. Réassemblez la douille et la
lentille.7. Branchez le connecteur électrique
de l’ampoule.
8. Refixez le répétiteur à la
carrosserie du véhicule.
Orientation des phares et des
feux antibrouillard avant
(pour l'Europe)
Orientation des phares
1.Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.
2.Le véhicule doit se trouver sur un
terrain plat.
3.Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également au
centre de chaque phare).
OTL075065
OTLE078020

7-92
Entretien
4.Orientez les phares de façon à ce
que la partie la plus lumineuse soit
alignée sur les lignes verticales et
la ligne horizontale. L'état des
phares et de la batterie doit être
normal.
5.Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire.
Pour orienter les feux de
croisement vers le haut ou le bas,
tournez le tournevis dans le sens
horaire ou antihoraire.
Pour orienter les feux de route vers
le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.

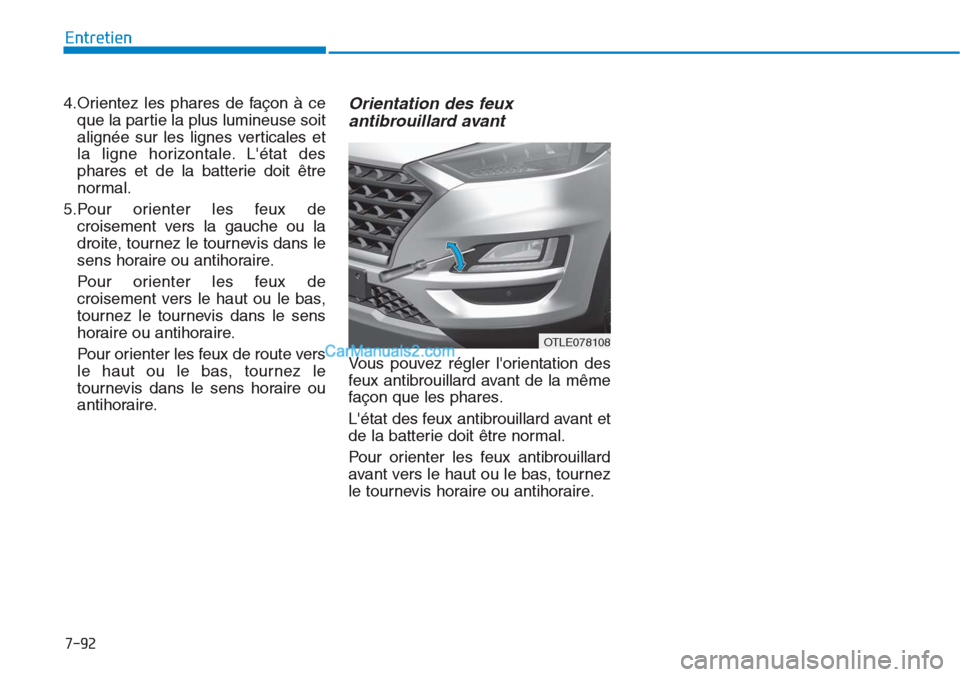

Orientation des feux
antibrouillard avant
Vous pouvez régler l'orientation des
feux antibrouillard avant de la même
façon que les phares.
L'état des feux antibrouillard avant et
de la batterie doit être normal.
Pour orienter les feux antibrouillard
avant vers le haut ou le bas, tournez
le tournevis horaire ou antihoraire.
OTLE078108

7-93
7
Entretien

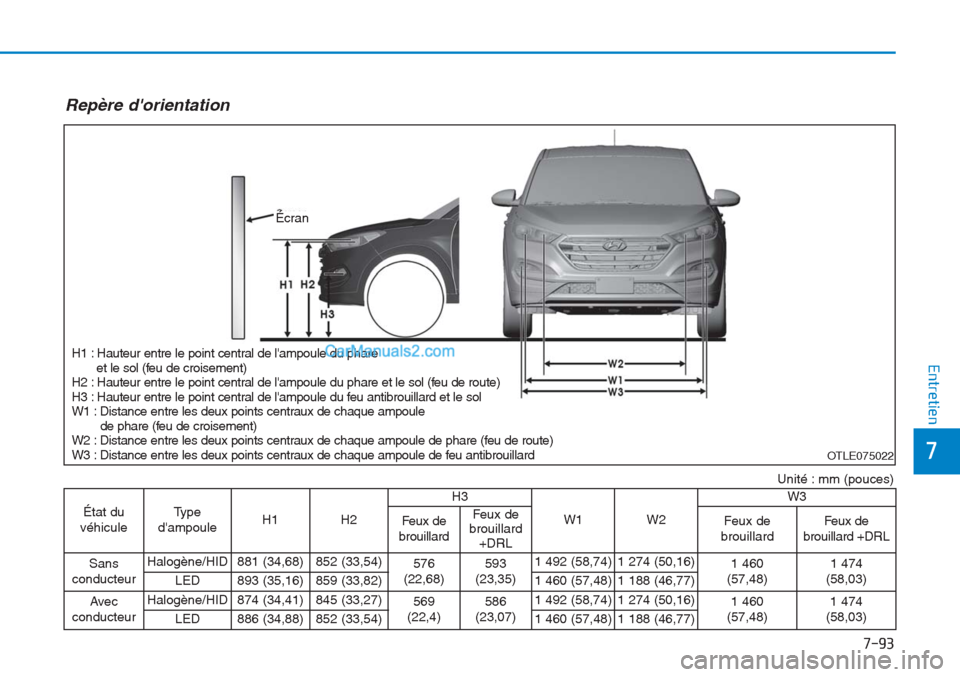

Repère d'orientation
OTLE075022
H1 : Hauteur entre le point central de l'ampoule du phare
et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol
W1 : Distance entre les deux points centraux de chaque ampoule
de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard
Écran
État du
véhiculeType
d'ampouleH1 H2H3
W1 W2W3
Feux de
brouillardFeux de
brouillard
+DRLFeux de
brouillardFeux de
brouillard +DRL
Sans
conducteurHalogène/HID 881 (34,68) 852 (33,54)
576
(22,68)593
(23,35)1 492 (58,74) 1 274 (50,16)
1 460
(57,48)1 474
(58,03)
LED 893 (35,16) 859 (33,82) 1 460 (57,48) 1 188 (46,77)
Avec
conducteurHalogène/HID 874 (34,41) 845 (33,27)
569
(22,4)586
(23,07)1 492 (58,74) 1 274 (50,16)
1 460
(57,48)1 474
(58,03)
LED 886 (34,88) 852 (33,54) 1 460 (57,48) 1 188 (46,77)
Unité : mm (pouces)

7-94
Entretien

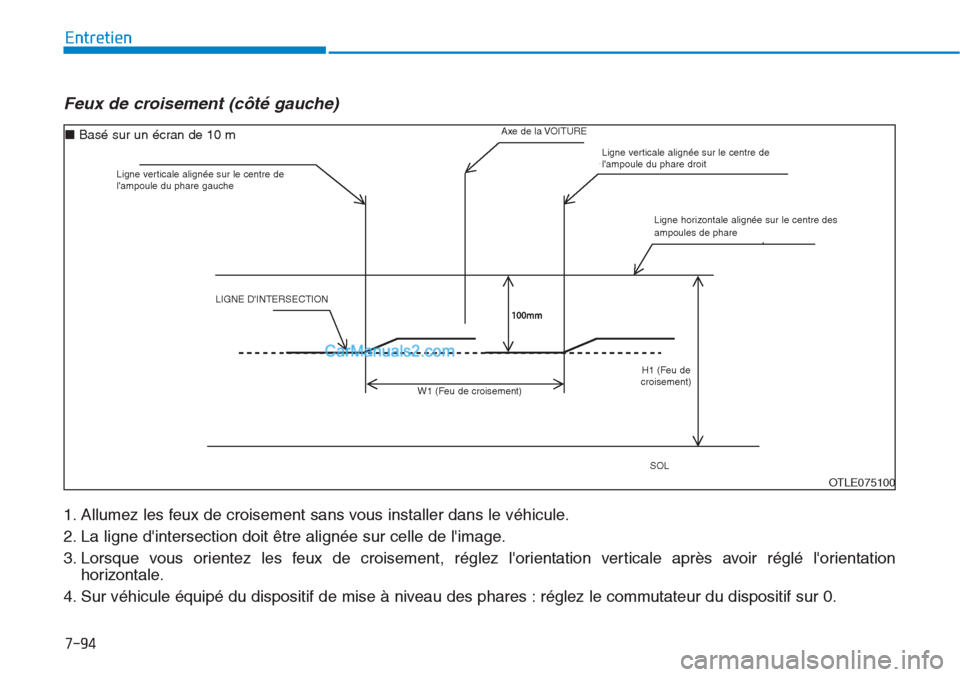

Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
OTLE075100
■Basé sur un écran de 10 m
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)
H1 (Feu de
croisement)
SOL
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche

7-95
7
Entretien

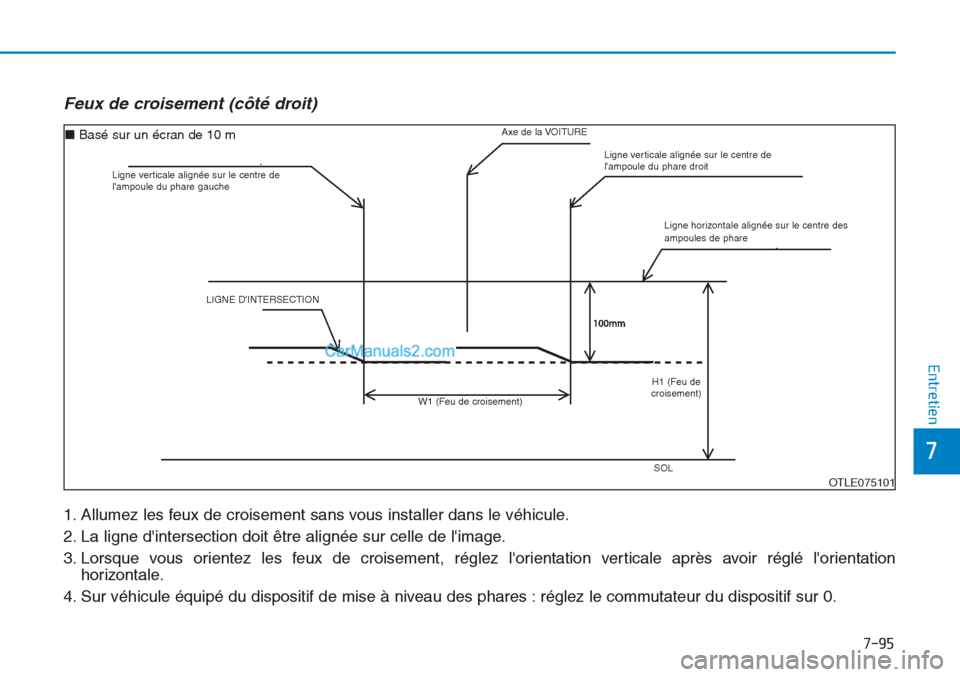

Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
OTLE075101
■Basé sur un écran de 10 m
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)
H1 (Feu de
croisement)
SOL
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche
