2019 Hyundai Tucson Manuel du propriétaire (in French)

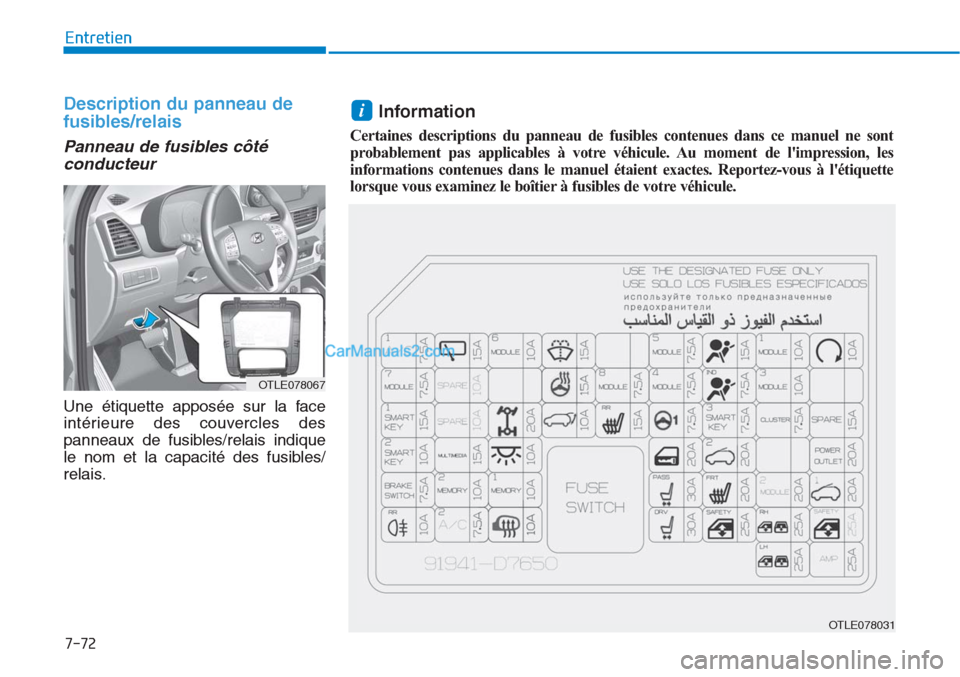

7-72
Entretien
Description du panneau de
fusibles/relais
Panneau de fusibles côté
conducteur
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indique
le nom et la capacité des fusibles/
relais.
OTLE078067
OTLE078031
Information
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont
probablement pas applicables à votre véhicule. Au moment de l'impression, les
informations contenues dans le manuel étaient exactes. Reportez-vous à l'étiquette
lorsque vous examinez le boîtier à fusibles de votre véhicule.
i

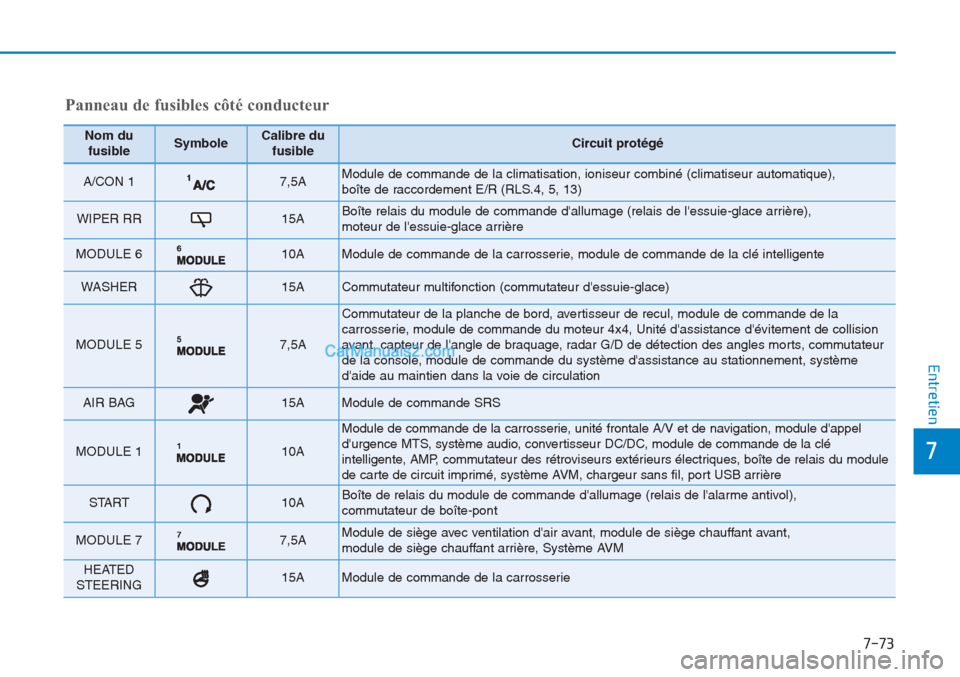

7-73
7
Entretien
Panneau de fusibles côté conducteur
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
A/CON 1 7,5A Module de commande de la climatisation, ioniseur combiné (climatiseur automatique),
boîte de raccordement E/R (RLS.4, 5, 13)
WIPER RR15A Boîte relais du module de commande d'allumage (relais de l'essuie-glace arrière),
moteur de l'essuie-glace arrière
MODULE 6 10A Module de commande de la carrosserie, module de commande de la clé intelligente
WASHER 15A Commutateur multifonction (commutateur d'essuie-glace)
MODULE 5 7,5A
Commutateur de la planche de bord, avertisseur de recul, module de commande de la
carrosserie, module de commande du moteur 4x4, Unité d'assistance d'évitement de collision
avant, capteur de l'angle de braquage, radar G/D de détection des angles morts, commutateur
de la console, module de commande du système d'assistance au stationnement, système
d'aide au maintien dans la voie de circulation
AIR BAG15A Module de commande SRS
MODULE 1 10A
Module de commande de la carrosserie, unité frontale A/V et de navigation, module d'appel
d'urgence MTS, système audio, convertisseur DC/DC, module de commande de la clé
intelligente, AMP, commutateur des rétroviseurs extérieurs électriques, boîte de relais du module
de carte de circuit imprimé, système AVM, chargeur sans fil, port USB arrière
START 10A Boîte de relais du module de commande d'allumage (relais de l'alarme antivol),
commutateur de boîte-pont
MODULE 7 7,5A Module de siège avec ventilation d'air avant, module de siège chauffant avant,
module de siège chauffant arrière, Système AVM
HEATED
STEERING15A Module de commande de la carrosserie

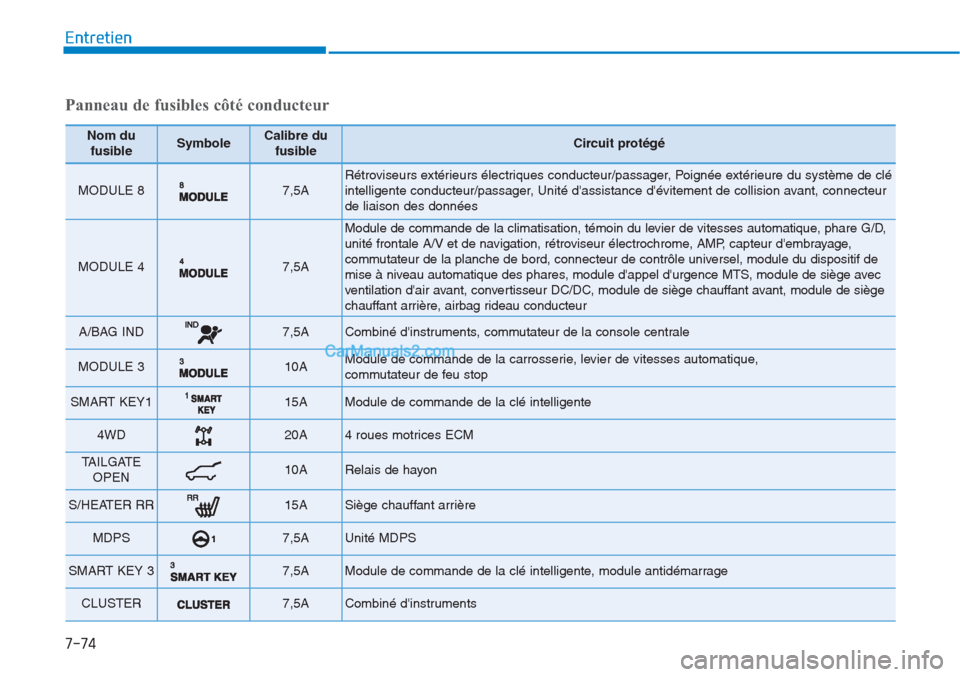

7-74
Entretien
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
MODULE 8 7,5A Rétroviseurs extérieurs électriques conducteur/passager, Poignée extérieure du système de clé
intelligente conducteur/passager, Unité d'assistance d'évitement de collision avant, connecteur
de liaison des données
MODULE 4 7,5A
Module de commande de la climatisation, témoin du levier de vitesses automatique, phare G/D,
unité frontale A/V et de navigation, rétroviseur électrochrome, AMP, capteur d'embrayage,
commutateur de la planche de bord, connecteur de contrôle universel, module du dispositif de
mise à niveau automatique des phares, module d'appel d'urgence MTS, module de siège avec
ventilation d'air avant, convertisseur DC/DC, module de siège chauffant avant, module de siège
chauffant arrière, airbag rideau conducteur
A/BAG IND 7,5A Combiné d'instruments, commutateur de la console centrale
MODULE 3 10A Module de commande de la carrosserie, levier de vitesses automatique,
commutateur de feu stop
SMART KEY115A Module de commande de la clé intelligente
4WD 20A 4 roues motrices ECM
TAILGATE
OPEN10A Relais de hayon
S/HEATER RR15A Siège chauffant arrière
MDPS 7,5A Unité MDPS
SMART KEY 3 7,5A Module de commande de la clé intelligente, module antidémarrage
CLUSTER 7,5A Combiné d'instruments
Panneau de fusibles côté conducteur

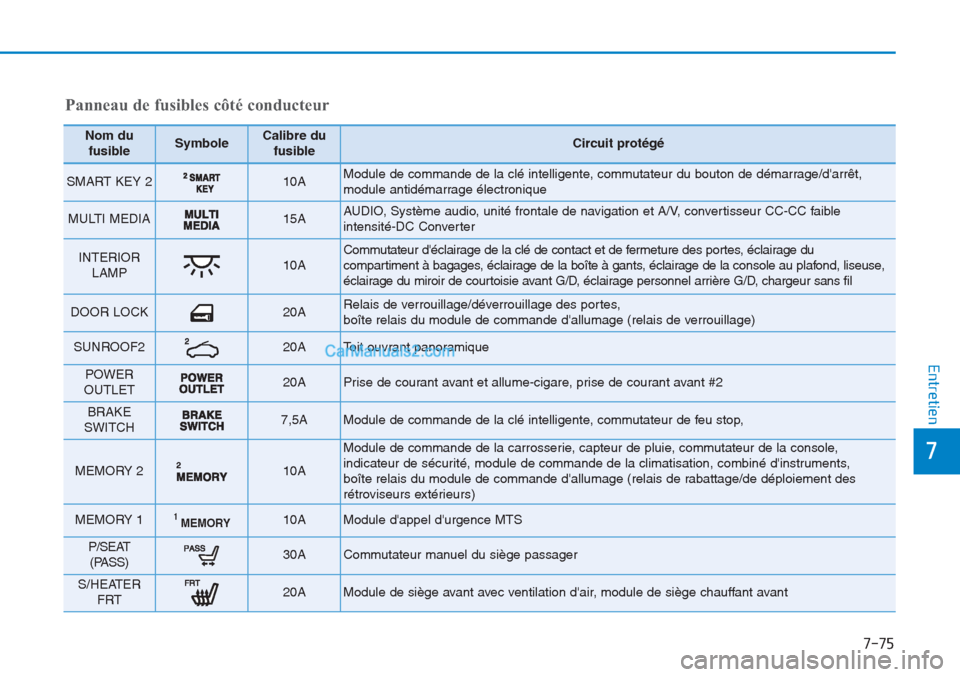

7-75
7
Entretien
Panneau de fusibles côté conducteur
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
SMART KEY 2 10A Module de commande de la clé intelligente, commutateur du bouton de démarrage/d'arrêt,
module antidémarrage électronique
MULTI MEDIA 15A AUDIO, Système audio, unité frontale de navigation et A/V, convertisseur CC-CC faible
intensité-DC Converter
INTERIOR
LAMP10A Commutateur d'éclairage de la clé de contact et de fermeture des portes, éclairage du
compartiment à bagages, éclairage de la boîte à gants, éclairage de la console au plafond, liseuse,
éclairage du miroir de courtoisie avant G/D, éclairage personnel arrière G/D, chargeur sans fil
DOOR LOCK 20A Relais de verrouillage/déverrouillage des portes,
boîte relais du module de commande d'allumage (relais de verrouillage)
SUNROOF220A Toit ouvrant panoramique
POWER
OUTLET 20A Prise de courant avant et allume-cigare, prise de courant avant #2
BRAKE
SWITCH 7,5A Module de commande de la clé intelligente, commutateur de feu stop,
MEMORY 2 10A
Module de commande de la carrosserie, capteur de pluie, commutateur de la console,
indicateur de sécurité, module de commande de la climatisation, combiné d'instruments,
boîte relais du module de commande d'allumage (relais de rabattage/de déploiement des
rétroviseurs extérieurs)
MEMORY 1MEMORY110A Module d'appel d'urgence MTS
P/SEAT
(PASS)30A Commutateur manuel du siège passager
S/HEATER
FRT 20A Module de siège avant avec ventilation d'air, module de siège chauffant avant

7-76
Entretien
Panneau de fusibles côté conducteur
Nom du
fusibleFuse Name SymboleCalibre du
fusibleCircuit protégé
MODULE 2 20A Carte de circuit imprimé (Fusibles - F44, F45, F49, F50, F52, F53)
SUNROOF120A Toit ouvrant panoramique
RR FOG10A Boîte de relais du module de commande d'allumage (relais du feu antibrouillard arrière)
A/CON 2 7,5A Module de commande de la climatisation
HEATED
MIRROR 10A Rétroviseur extérieur électrique conducteur/passager, module de commande de la
climatisation, module de commande du moteur/module de commande du groupe
motopropulseur
P/SEAT (DRV) 30A Commutateur manuel du siège conducteur
SAFETY
P/WINDOW DRV25A Module de sécurité de la vitre électrique conducteur
P/WINDOW RH 25A Commutateur principal des vitres électriques, commutateur de la vitre électrique passager
SAFETY
P/WINDOW PASS25AModule de sécurité de la vitre électrique passager
P/ WINDOW LH 25A Commutateur principal des vitres électriques, commutateur de la vitre électrique passager

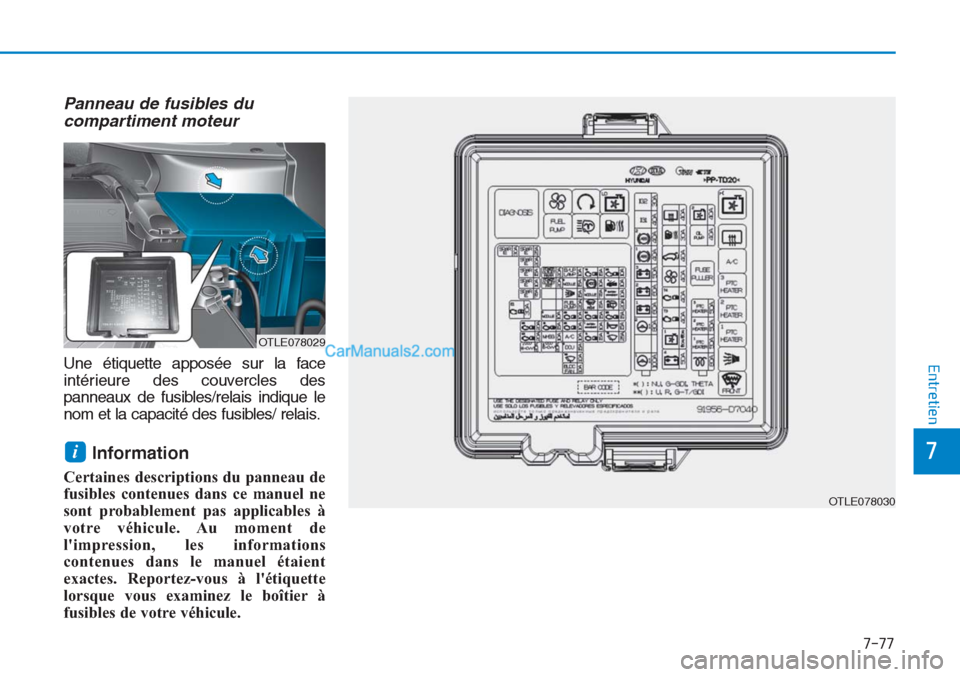

7-77
7
Entretien
Panneau de fusibles du
compartiment moteur
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indique le
nom et la capacité des fusibles/ relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont probablement pas applicables à
votre véhicule. Au moment de
l'impression, les informations
contenues dans le manuel étaient
exactes. Reportez-vous à l'étiquette
lorsque vous examinez le boîtier à
fusibles de votre véhicule.
i
OTLE078030
OTLE078029

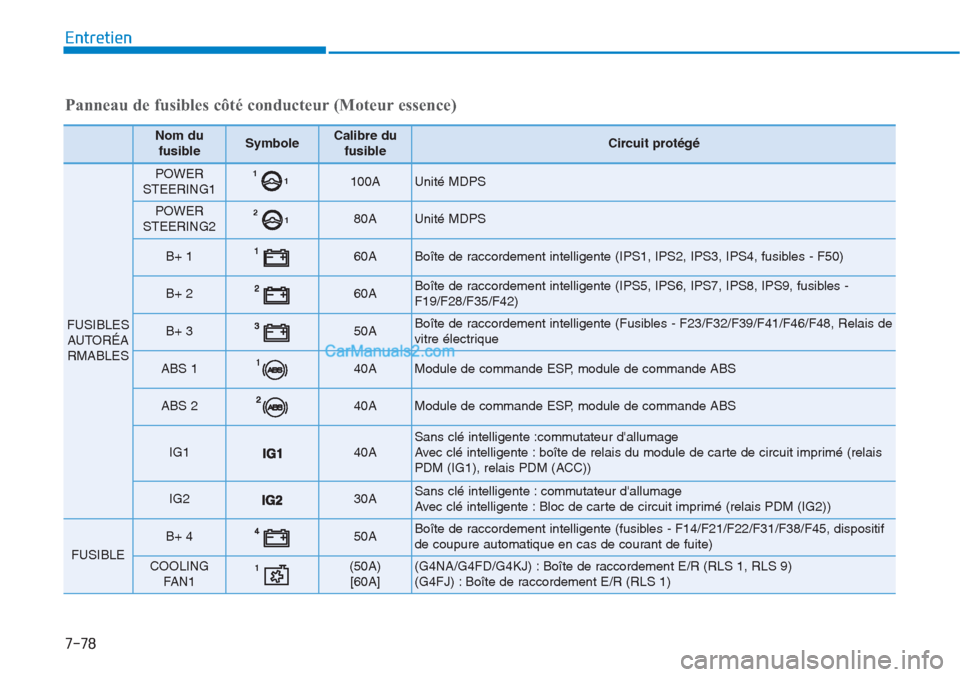

7-78
Entretien
Panneau de fusibles côté conducteur (Moteur essence)
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FUSIBLES
AUTORÉA
RMABLES
POWER
STEERING11 1100AUnité MDPS
POWER
STEERING21 280AUnité MDPS
B+ 1 60A Boîte de raccordement intelligente (IPS1, IPS2, IPS3, IPS4, fusibles - F50)
B+ 2 60A Boîte de raccordement intelligente (IPS5, IPS6, IPS7, IPS8, IPS9, fusibles -
F19/F28/F35/F42)
B+ 3 50A Boîte de raccordement intelligente (Fusibles - F23/F32/F39/F41/F46/F48, Relais de
vitre électrique
ABS 1 40A Module de commande ESP, module de commande ABS
ABS 2 40A Module de commande ESP, module de commande ABS
IG1 40A Sans clé intelligente :commutateur d'allumage
Avec clé intelligente : boîte de relais du module de carte de circuit imprimé (relais
PDM (IG1), relais PDM (ACC))
IG2 30A Sans clé intelligente : commutateur d'allumage
Avec clé intelligente : Bloc de carte de circuit imprimé (relais PDM (IG2))
FUSIBLE
B+ 4 50A Boîte de raccordement intelligente (fusibles - F14/F21/F22/F31/F38/F45, dispositif
de coupure automatique en cas de courant de fuite)
COOLING
FAN1(50A)
[60A](G4NA/G4FD/G4KJ) : Boîte de raccordement E/R (RLS 1, RLS 9)
(G4FJ) : Boîte de raccordement E/R (RLS 1)

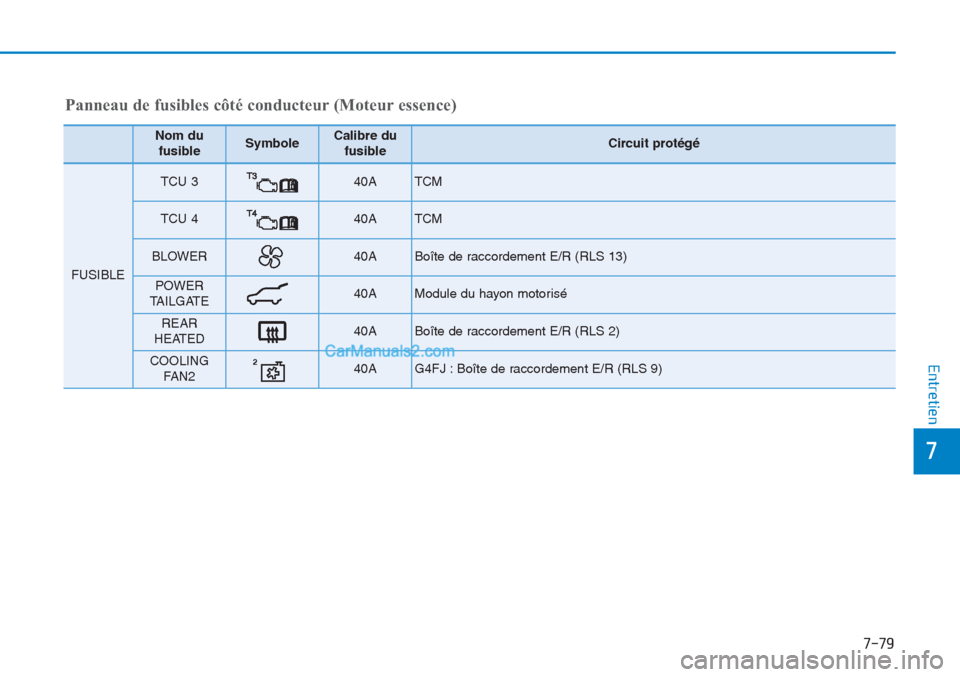

7-79
7
Entretien
Panneau de fusibles côté conducteur (Moteur essence)
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FUSIBLE
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40ABoîte de raccordement E/R (RLS 13)
POWER
TAILGATE40AModule du hayon motorisé
REAR
HEATED40ABoîte de raccordement E/R (RLS 2)
COOLING
FAN2240AG4FJ : Boîte de raccordement E/R (RLS 9)
