2019 Hyundai Kona EV Manual del propietario (in Spanish)

7-60
Mantenimiento

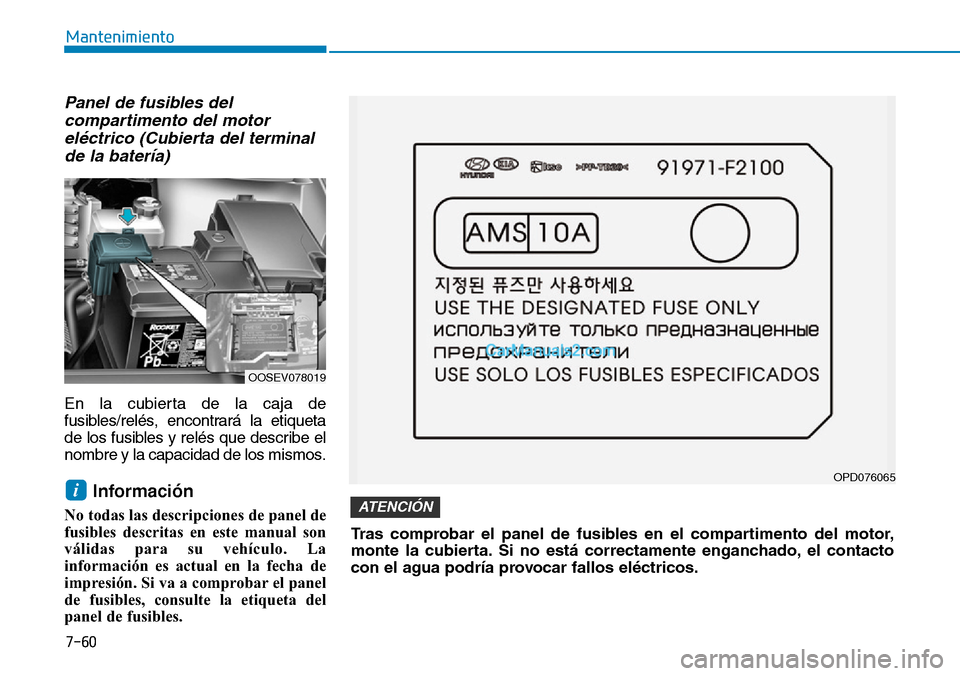

Panel de fusibles del
compartimento del motor
eléctrico (Cubierta del terminal
de la batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
Tras comprobar el panel de fusibles en el compartimento del motor,
monte la cubierta. Si no está correctamente enganchado, el contacto
con el agua podría provocar fallos eléctricos.
ATENCIÓN
OOSEV078019
OPD076065

7-61
7
Mantenimiento

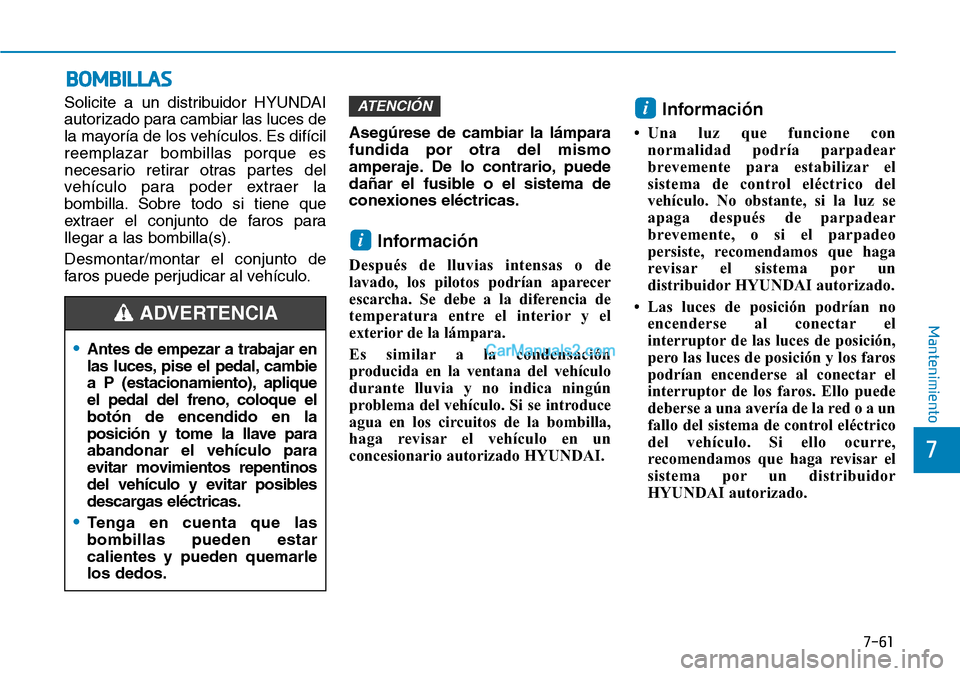

BOMBILLAS
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros para
llegar a las bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de lluvias intensas o de
lavado, los pilotos podrían aparecer
escarcha. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara.
Es similar a la condensación
producida en la ventana del vehículo
durante lluvia y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
haga revisar el vehículo en un
concesionario autorizado HYUNDAI.
Información
• Una luz que funcione con
normalidad podría parpadear
brevemente para estabilizar el
sistema de control eléctrico del
vehículo. No obstante, si la luz se
apaga después de parpadear
brevemente, o si el parpadeo
persiste, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
• Las luces de posición podrían no
encenderse al conectar el
interruptor de las luces de posición,
pero las luces de posición y los faros
podrían encenderse al conectar el
interruptor de los faros. Ello puede
deberse a una avería de la red o a un
fallo del sistema de control eléctrico
del vehículo. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
i
ATENCIÓN
•Antes de empezar a trabajar en
las luces, pise el pedal, cambie
a P (estacionamiento), aplique
el pedal del freno, coloque el
botón de encendido en la
posición y tome la llave para
abandonar el vehículo para
evitar movimientos repentinos
del vehículo y evitar posibles
descargas eléctricas.
•Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA

7-62
Mantenimiento
Información

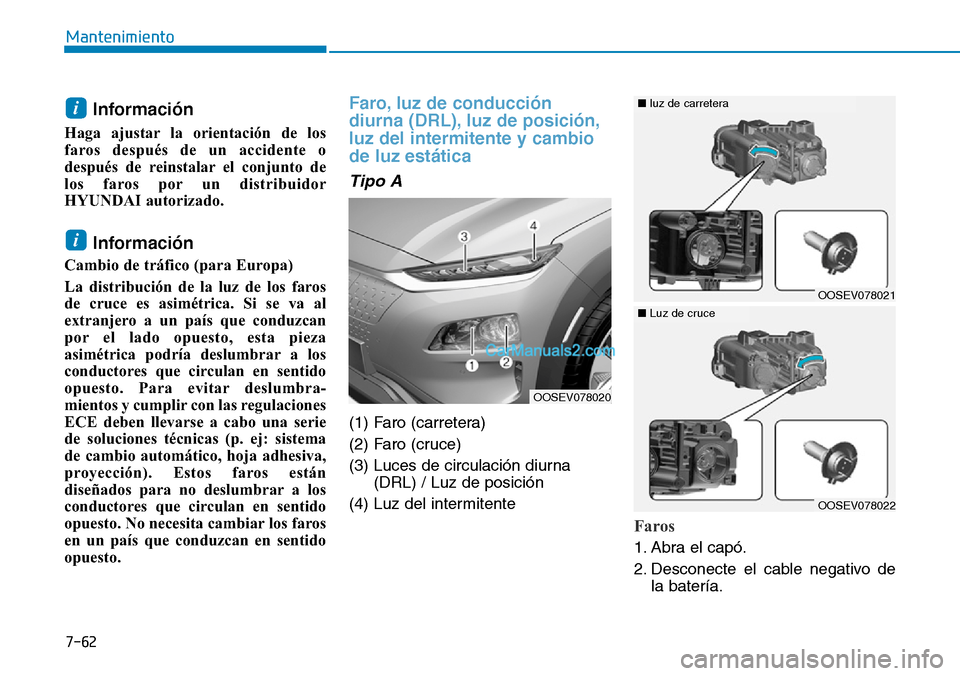

Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar deslumbra-
mientos y cumplir con las regulaciones
ECE deben llevarse a cabo una serie
de soluciones técnicas (p. ej: sistema
de cambio automático, hoja adhesiva,
proyección). Estos faros están
diseñados para no deslumbrar a los
conductores que circulan en sentido
opuesto. No necesita cambiar los faros
en un país que conduzcan en sentido
opuesto.
Faro, luz de conducción
diurna (DRL), luz de posición,
luz del intermitente y cambio
de luz estática
Tipo A
(1) Faro (carretera)
(2) Faro (cruce)
(3) Luces de circulación diurna
(DRL) / Luz de posición
(4) Luz del intermitente
Faros
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
i
i
OOSEV078020
OOSEV078021
■luz de carretera
OOSEV078022
■Luz de cruce

7-63
7
Mantenimiento

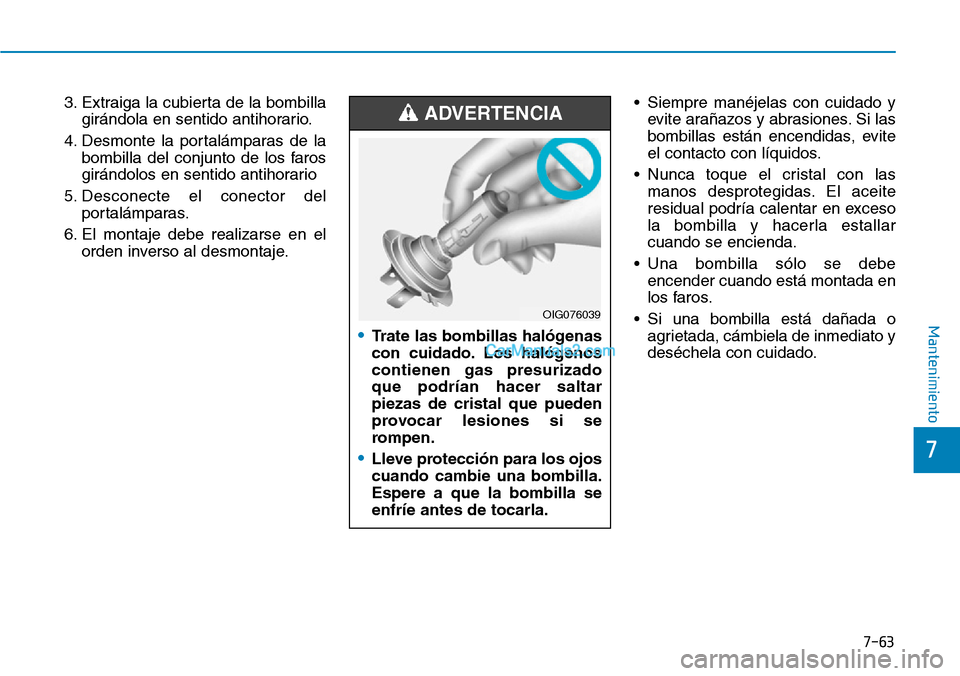

3. Extraiga la cubierta de la bombilla
girándola en sentido antihorario.
4. Desmonte la portalámparas de la
bombilla del conjunto de los faros
girándolos en sentido antihorario
5. Desconecte el conector del
portalámparas.
6. El montaje debe realizarse en el
orden inverso al desmontaje.• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.
•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OIG076039

7-64
Mantenimiento

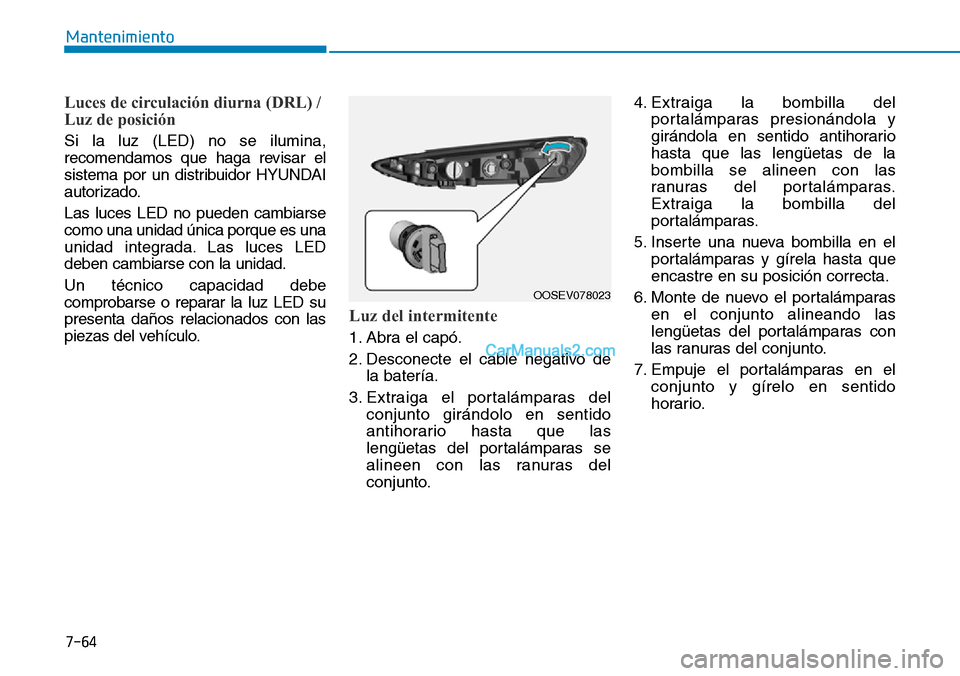

Luces de circulación diurna (DRL) /
Luz de posición
Si la luz (LED) no se ilumina,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Las luces LED no pueden cambiarse
como una unidad única porque es una
unidad integrada. Las luces LED
deben cambiarse con la unidad.
Un técnico capacidad debe
comprobarse o reparar la luz LED su
presenta daños relacionados con las
piezas del vehículo.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
OOSEV078023

7-65
7
Mantenimiento

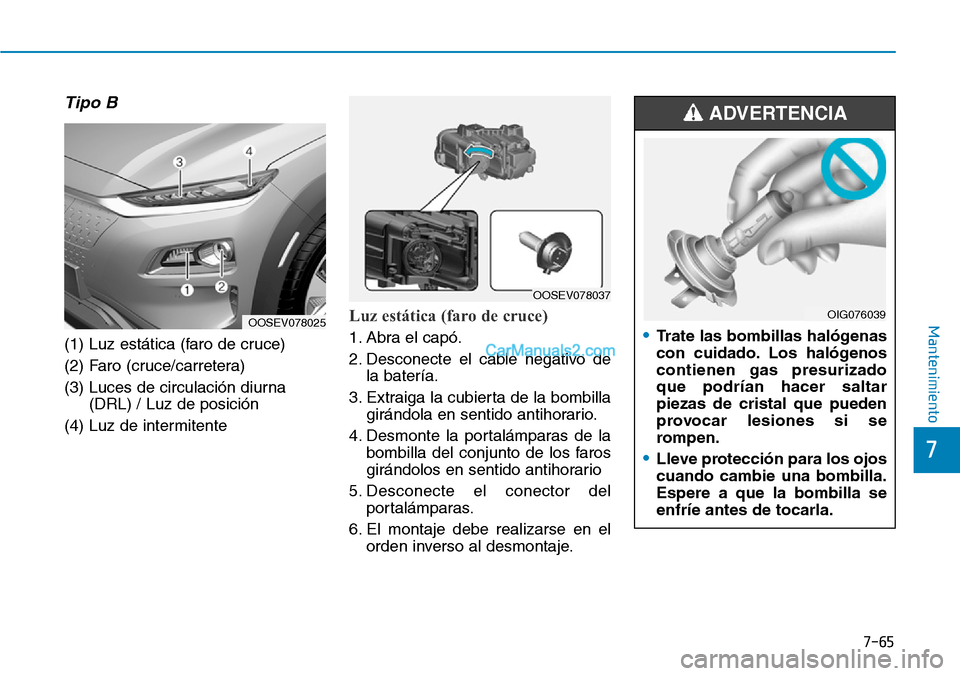

Tipo B
(1) Luz estática (faro de cruce)
(2) Faro (cruce/carretera)
(3) Luces de circulación diurna
(DRL) / Luz de posición
(4) Luz de intermitente
Luz estática (faro de cruce)
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga la cubierta de la bombilla
girándola en sentido antihorario.
4. Desmonte la portalámparas de la
bombilla del conjunto de los faros
girándolos en sentido antihorario
5. Desconecte el conector del
portalámparas.
6. El montaje debe realizarse en el
orden inverso al desmontaje.•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OIG076039OOSEV078025
OOSEV078037

7-66
Mantenimiento

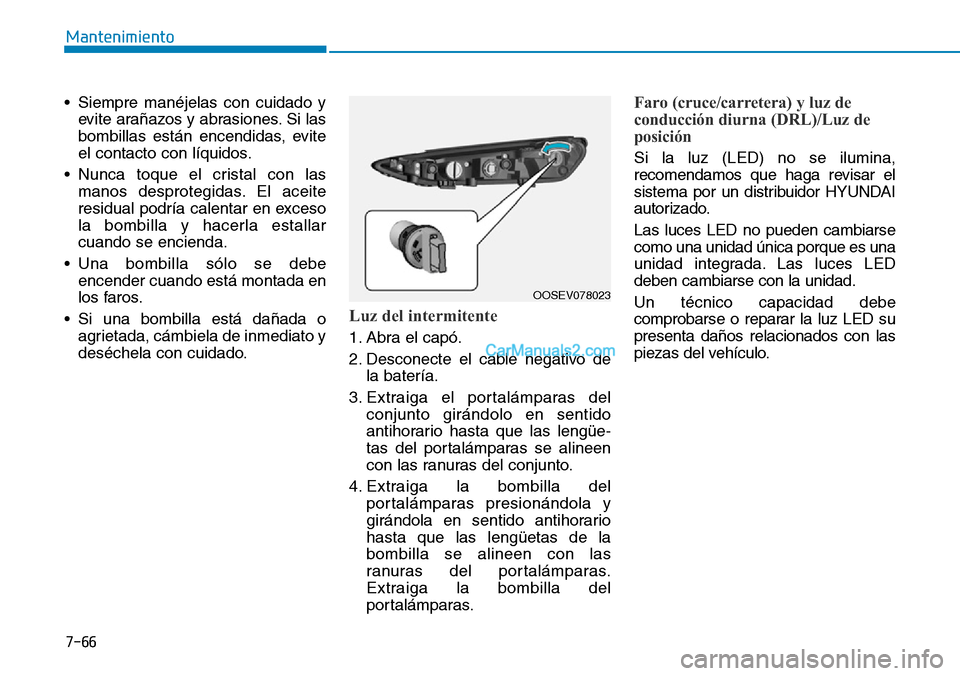

• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüe-
tas del portalámparas se alineen
con las ranuras del conjunto.
4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
Faro (cruce/carretera) y luz de
conducción diurna (DRL)/Luz de
posición
Si la luz (LED) no se ilumina,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Las luces LED no pueden cambiarse
como una unidad única porque es una
unidad integrada. Las luces LED
deben cambiarse con la unidad.
Un técnico capacidad debe
comprobarse o reparar la luz LED su
presenta daños relacionados con las
piezas del vehículo.
OOSEV078023

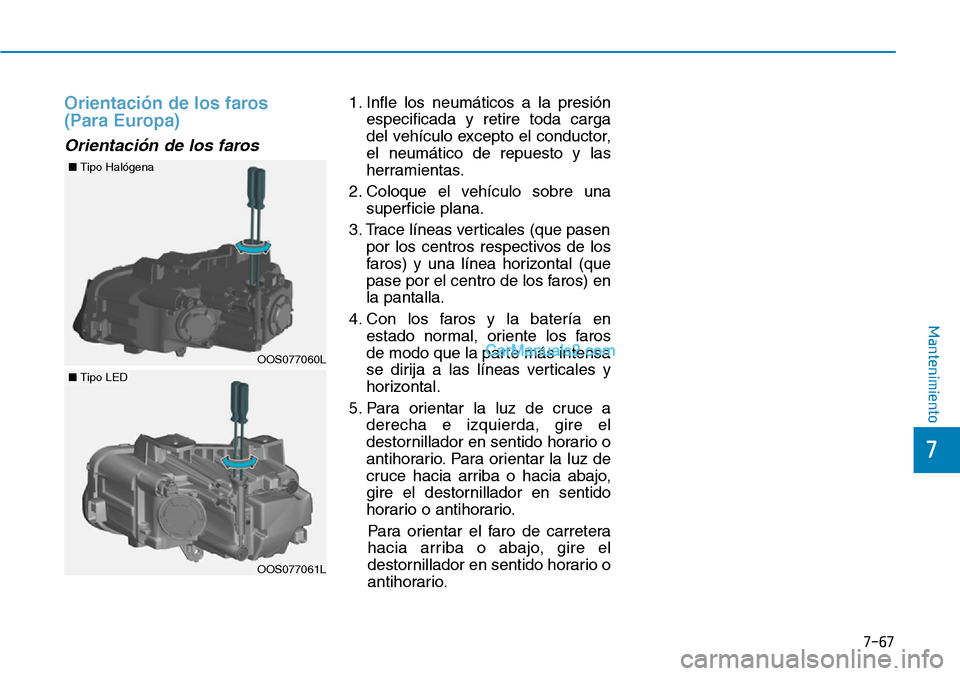

Orientación de los faros
(Para Europa)
Orientación de los faros
1. Infle los neumáticos a la presión
especificada y retire toda carga
del vehículo excepto el conductor,
el neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.
4. Con los faros y la batería en
estado normal, oriente los faros
de modo que la parte más intensa
se dirija a las líneas verticales y
horizontal.
5. Para orientar la luz de cruce a
derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.
Para orientar el faro de carretera
hacia arriba o abajo, gire el
destornillador en sentido horario o
antihorario.
7-67
7
Mantenimiento
OOS077060L
■Tipo Halógena
OOS077061L
■Tipo LED
