7-44
Mantenimiento
Tracción - AA, A, B y C
La clasificación de las tracciones, de
la más alta a la más baja, son AA, A,
B y C. Estas clasificaciones
repesentan la habilidad del
neumático para frenar sobre
pavimento mojado y han sido
medidas bajo condiciones
controladas por regulaciones
estatales de superficies de asfalto y
cemento. Un neumático marcado
con C puede tener una tracción
pobre.
Temperatura - A, B y C
La clasificación de temperatura es A
(la más alta), B y C representan la
resistencia del neumático a la
generación de calor y su habilidad
para disiparla cuando se prueba
bajo condiciones controladas en
laboratorios interiores encargados
de comprobar las ruedas.
Una temperatura alta sostenida
puede degenerar el material del
neumático y reducir su vida útil, y un
exceso de temperatura puede
causar el fallo del neumático de
forma repentina. A y B representan
los niveles más altos de rendimiento
en los laboratorios que el nivel
mínimo requerido por la ley. Los índices de tracción
asignados a los neumáticos
están basados en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el aquaplaning o la
tracción máxima.
ADVERTENCIA
La clasificación de temperatura
para este neumático se
establece para un neumático
que esté debidamente inflado y
sin sobrecarga. Una velocidad
excesiva, un inflado
insuficiente, un exceso de
inflado o una carga excesiva,
por separado o combinadas,
puede provocar el
calentamiento y el fallo brusco
del neumático. Ello podría
causar la pérdida de control del
vehículo y provocar un
accidente.
ADVERTENCIA

7-45
7
Mantenimiento

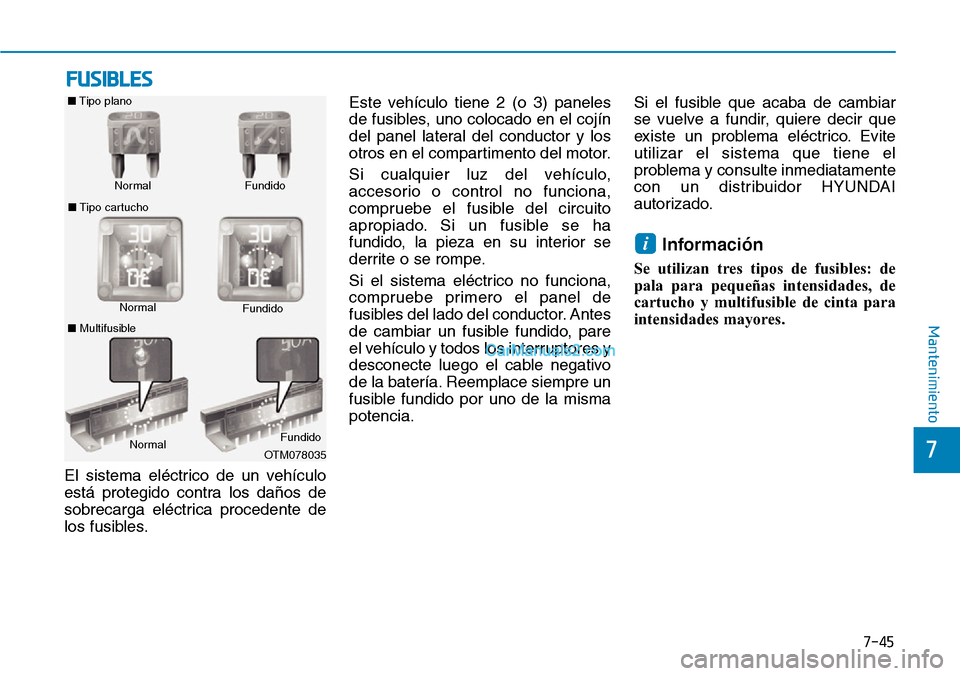

FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el cojín
del panel lateral del conductor y los
otros en el compartimento del motor.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido, pare
el vehículo y todos los interruptores y
desconecte luego el cable negativo
de la batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.
Información
Se utilizan tres tipos de fusibles: de
pala para pequeñas intensidades, de
cartucho y multifusible de cinta para
intensidades mayores.
i
■Tipo plano
Normal
Fundido
Normal ■Tipo cartucho
Fundido
■Multifusible
NormalFundido
OTM078035

7-46
Mantenimiento

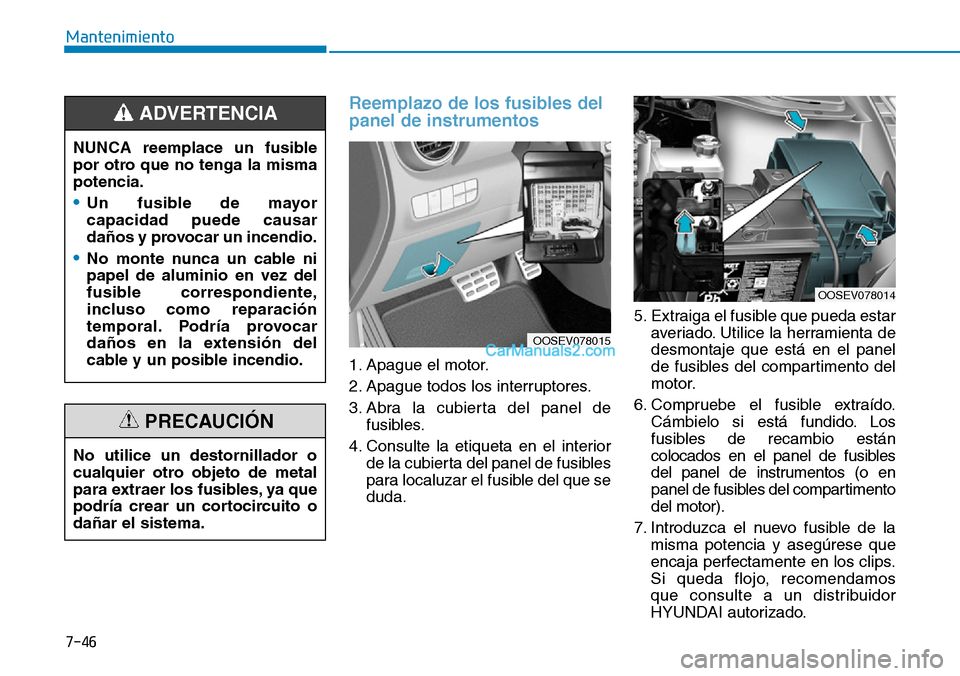

Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior
de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda.5. Extraiga el fusible que pueda estar
averiado. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
6. Compruebe el fusible extraído.
Cámbielo si está fundido. Los
fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en
panel de fusibles del compartimento
del motor).
7. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado. No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
OOSEV078015
OOSEV078014

7-47
7
Mantenimiento
En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, cámbielo por
uno del mismo amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje ''Ligar FUSE
SWITCH'' indicado.
• Coloque siempre el interruptor
de los fusibles en la posición
ON durante la conducción.
• No mueva repetidamente el
interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OOSEV078012OIK057165L

7-48
Mantenimiento

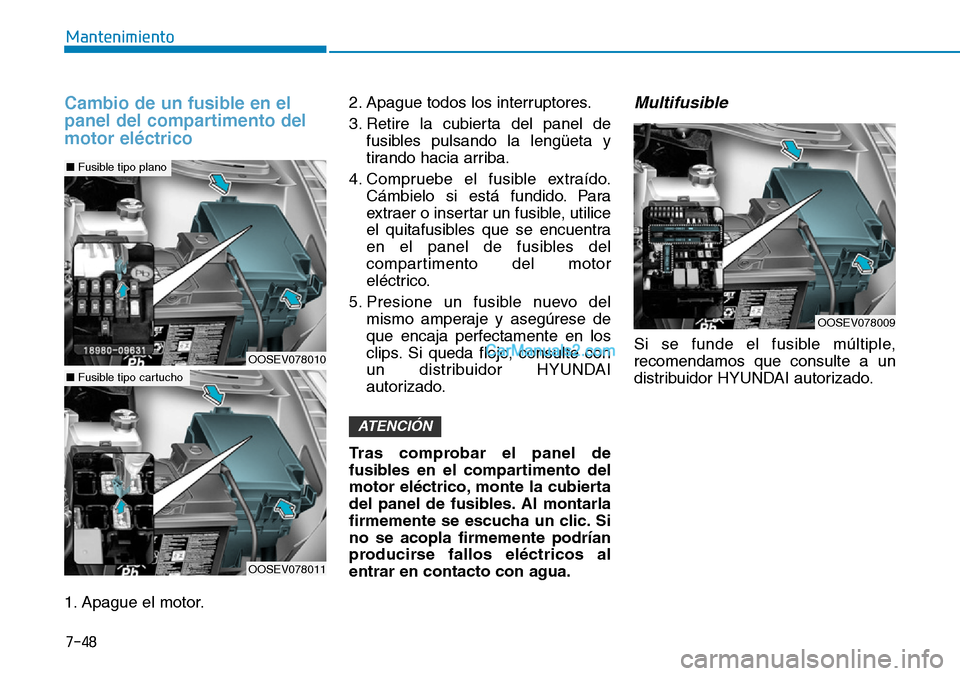

Cambio de un fusible en el
panel del compartimento del
motor eléctrico
1. Apague el motor.2. Apague todos los interruptores.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor
eléctrico.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar el panel de
fusibles en el compartimento del
motor eléctrico, monte la cubierta
del panel de fusibles. Al montarla
firmemente se escucha un clic. Si
no se acopla firmemente podrían
producirse fallos eléctricos al
entrar en contacto con agua.
Multifusible
Si se funde el fusible múltiple,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
ATENCIÓN
OOSEV078010
■Fusible tipo plano
OOSEV078011
■Fusible tipo cartucho
OOSEV078009

7-49
7
Mantenimiento

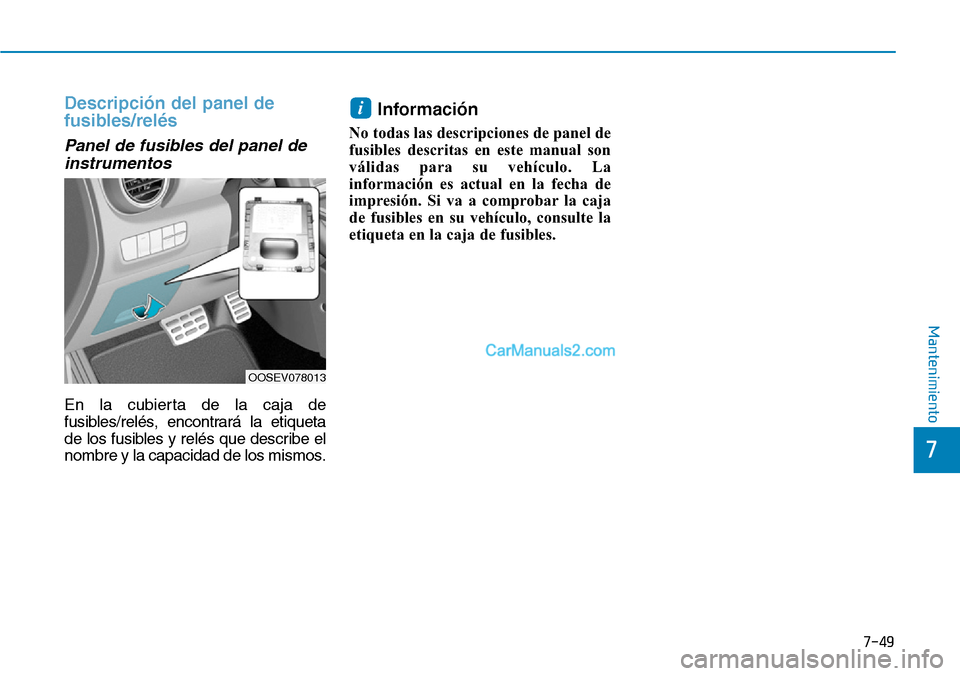

Descripción del panel de
fusibles/relés
Panel de fusibles del panel de
instrumentos
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar la caja
de fusibles en su vehículo, consulte la
etiqueta en la caja de fusibles.
i
OOSEV078013

7-50
Mantenimiento

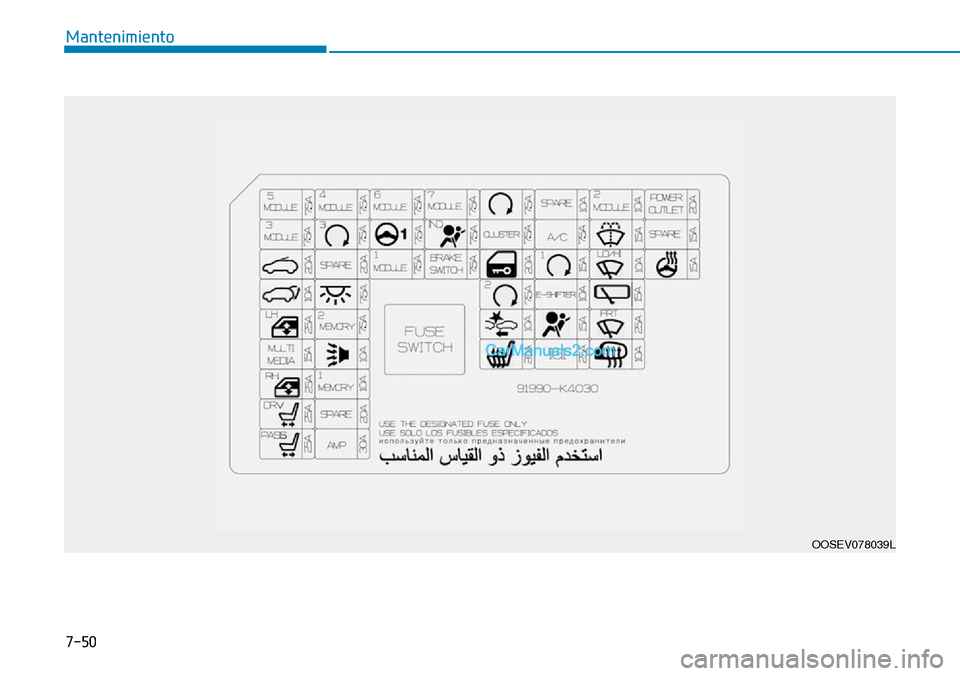

OOSEV078039L

7-51
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 5MODULE57,5A
Retrovisor electrocrómico, audio, AMP, faro DCH, unidad principal de navegación y A/V,
interruptor del panel de protección, faro IZQ, módulo del dispositivo de autonivelación de los
faros, módulo de asiento con ventilación de aire delantero, módulo del calefactor del asiento
delantero
MÓDULO 3MODULE37,5AInterruptor del freno, BCM
TECHO SOLAR20AUnidad del techo solar
Portón trasero10ARelé del portón trasero
ELEVALUNAS
ELÉCTRICO IZQLH25ARelé del elevalunas eléctrico de conducción a la izquierda,
módulo del elevalunas eléctrico de seguridad del conductor (IZQ)
MultimediaMULTI
MEDIA15AAudio, unidad principal de navegación y A/V
ELEVALUNAS
ELÉCTRICO DCHRH25ARelé del elevalunas eléctrico de conducción a la derecha,
módulo del elevalunas eléctrico de seguridad del conductor (DCH)
Asiento eléctrico
del conductorDRV25AInterruptor manual del asiento del conductor
Asiento eléctrico
del acompañantePASS25AInterruptor manual del asiento del acompañante
MÓDULO 4MODULE47,5AUnidad de advertencia contra colisiones en ángulo muerto de conducción a IZQ/DCH,
BCM interruptor del panel de protección, unidad VESS (altavoz),
cámara de visión delantera multifunción
PDM337,5AMódulo de control de la llave inteligente
LibreSpare20ALibre
