Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
LUZ
HABITÁCULO7,5ALuz de la guantera, luz de cortesía IZQ/DCH, luz del habitáculo, luz de la consola del techo,
unidad de carga inalámbrica, luz del maletero
MEMORIA 22MEMORY7,5AUnidad VESS (altavoz), válvula electrónica de presión reducida del refrigerante
Alarma antirrobo10ACaja de relés ICM (relé de la bocina de la alarma antirrobo)
MEMORIAMEMORY10AMódulo de control del aire acondicionado, pantalla superior, tablero de instrumentos, BCM,
sensor de lluvia
LibreSpare20ALibre
AMPAMP30AAMP
MÓDULO 6MODULE67,5AMódulo de control de llave inteligente, BCM
MDPS17,5AUnidad MDPS
MÓDULO 1MODULE17,5AAleta neumática activa, caja de relés ICM (relé de plegado/desplegado del retrovisor exterior),
interruptor de emergencia, conector de enlace de datos
MÓDULO 7MODULE77,5AMódulo del asiento con ventilación de aire delantero,
módulo del calefactor del asiento delantero
INDICADOR
AIRBAGIND7,5ATablero de instrumentos, módulo de control del aire acondicionado
INTERRUPTOR
FRENOBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente

7-53
7
Mantenimiento

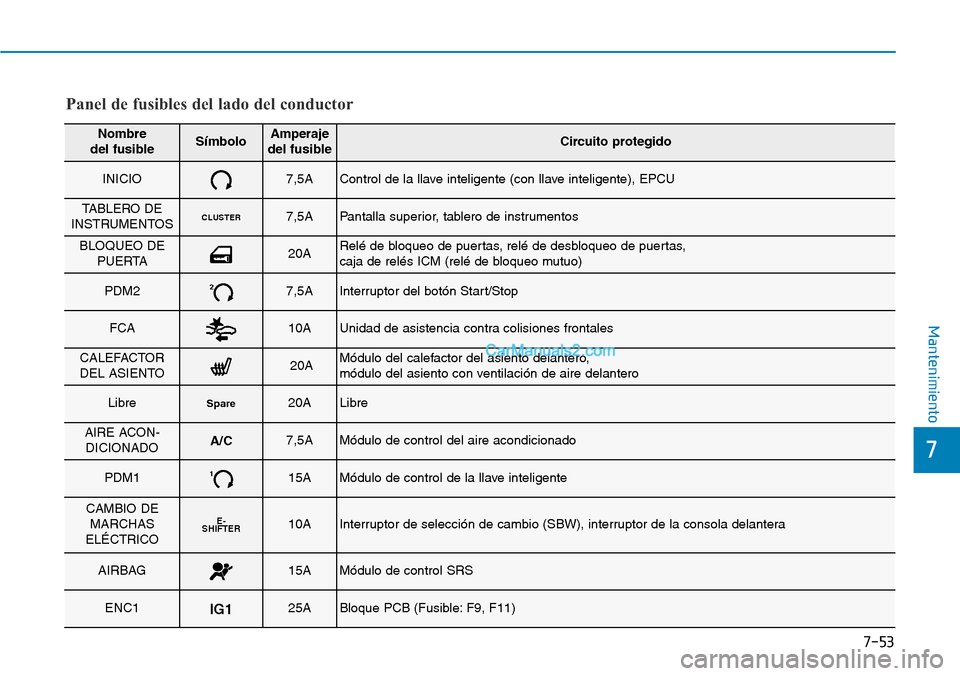

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
INICIO7,5AControl de la llave inteligente (con llave inteligente), EPCU
TABLERO DE
INSTRUMENTOSCLUSTER7,5APantalla superior, tablero de instrumentos
BLOQUEO DE
PUERTA20ARelé de bloqueo de puertas, relé de desbloqueo de puertas,
caja de relés ICM (relé de bloqueo mutuo)
PDM227,5AInterruptor del botón Start/Stop
FCA10AUnidad de asistencia contra colisiones frontales
CALEFACTOR
DEL ASIENTO20AMódulo del calefactor del asiento delantero,
módulo del asiento con ventilación de aire delantero
LibreSpare20ALibre
AIRE ACON-DICIONADOA/C7,5AMódulo de control del aire acondicionado
PDM1115AMódulo de control de la llave inteligente
CAMBIO DE
MARCHAS
ELÉCTRICOE-
SHIFTER10AInterruptor de selección de cambio (SBW), interruptor de la consola delantera
AIRBAG15AMódulo de control SRS
ENC1IG125ABloque PCB (Fusible: F9, F11)

7-54
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 2MODULE210AUnidad de carga inalámbrica, módulo de control de la llave inteligente, BCM, audio,
unidad principal de navegación y A/V, toma de corriente 1, AMP,
interruptor del retrovisor exterior eléctrico
Lavaparabrisas15AInterruptor multifunción
LimpiaparabrisasLO/HI10ABCM
Limpiaparabrisas
trasero15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
Limpiaparabrisas
delanteroFRT25AMotor del limpiaparabrisas delantero, bloque de conexiones del compartimento motor (relé del
limpiaparabrisas delantero (velocidad lenta))
CALEF. TRAS10ARetrovisor eléctrico exterior del conductor, módulo de control del aire acondicionado
TOMA DE
CORRIENTE 1POWER
OUTLET120AToma de corriente 2
LIBRESpare15ALibre
VOLANTE
CALEFACTADO15ABCM

7-55
7
Mantenimiento

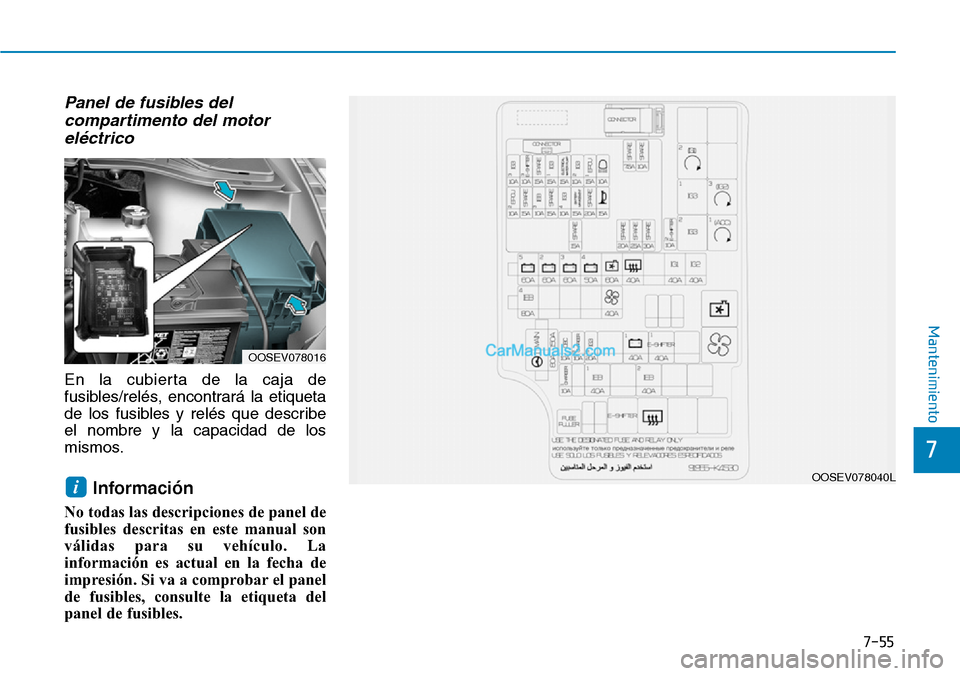

Panel de fusibles del
compartimento del motor
eléctrico
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OOSEV078016
OOSEV078040L

7-56
Mantenimiento
Panel de fusibles del compartimento del motor
N° de reléSímboloNombre del relé
RELÉ 3E632
(IG1)Relé PDM 2 (ENC1)
RELÉ 5E651IG3Relé ENC3 1
RELÉ 6E663
(IG2)Relé PDM 3 (ENC2)
RELÉ 7E672IG3Relé ENC3 2
RELÉ 8E681
(ACC)Relé PDM 1 (ACC)
RELÉ 9E69Relé del ventilador de refrigeración
RELÉ 10E70Relé del ventilador
RELÉ 11E71E-SHIFTERRelé del cambio de marchas eléctrico
RELÉ 12E72Relé del desempañador trasero

7-57
7
Mantenimiento

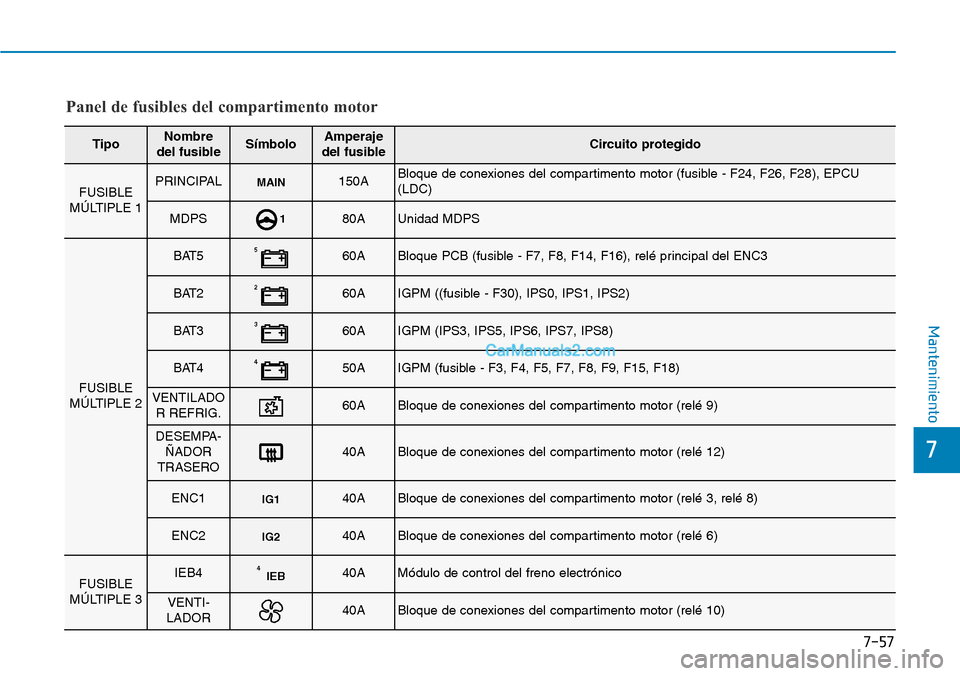

Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
MÚLTIPLE 1PRINCIPALMAIN150ABloque de conexiones del compartimento motor (fusible - F24, F26, F28), EPCU
(LDC)
MDPS180AUnidad MDPS
FUSIBLE
MÚLTIPLE 2
BAT5560ABloque PCB (fusible - F7, F8, F14, F16), relé principal del ENC3
BAT2260AIGPM ((fusible - F30), IPS0, IPS1, IPS2)
BAT3360AIGPM (IPS3, IPS5, IPS6, IPS7, IPS8)
BAT4450AIGPM (fusible - F3, F4, F5, F7, F8, F9, F15, F18)
VENTILADO
R REFRIG.60ABloque de conexiones del compartimento motor (relé 9)
DESEMPA-ÑADOR
TRASERO40ABloque de conexiones del compartimento motor (relé 12)
ENC1IG140ABloque de conexiones del compartimento motor (relé 3, relé 8)
ENC2IG240ABloque de conexiones del compartimento motor (relé 6)
FUSIBLE
MÚLTIPLE 3IEB4IEB440AMódulo de control del freno electrónico
VENTI-LADOR40ABloque de conexiones del compartimento motor (relé 10)

7-58
Mantenimiento

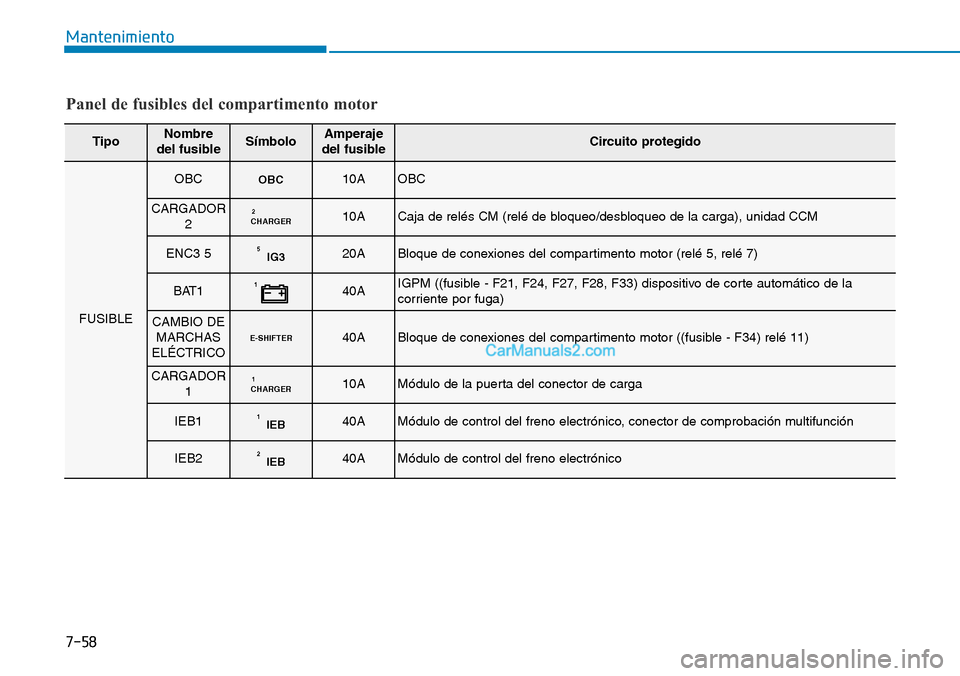

Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
OBCOBC10AOBC
CARGADOR
2CHARGER210ACaja de relés CM (relé de bloqueo/desbloqueo de la carga), unidad CCM
ENC3 5IG3520ABloque de conexiones del compartimento motor (relé 5, relé 7)
BAT1140AIGPM ((fusible - F21, F24, F27, F28, F33) dispositivo de corte automático de la
corriente por fuga)
CAMBIO DE
MARCHAS
ELÉCTRICOE-SHIFTER40ABloque de conexiones del compartimento motor ((fusible - F34) relé 11)
CARGADOR
1CHARGER110AMódulo de la puerta del conector de carga
IEB1IEB140AMódulo de control del freno electrónico, conector de comprobación multifunción
IEB2IEB240AMódulo de control del freno electrónico

7-59
7
Mantenimiento
Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSI-BLE
ENC3 33IG310ABloque de conexiones del compartimento motor (relé 9, relé 10), compresor electrónico
del aire acondicionado, válvula de control del refrigerante de 3 vías IZQ/DCH
CAMBIO DE
MARCHAS
ELÉCTRICO3
E-SHIFTER 310ASCU
ENC3 11IG315ABloque de conexiones del compartimento motor (relé 5, relé 7)
BOMBA DE AGUA
ELÉCTRICAELECTRICAL
WATER
PUMP15ABomba de agua electrónica
ENC3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
FA R O10ARelé de los faros (carretera)
EPCU2EPCU210AEPCU
IEB 33IEB10AMódulo de control del freno electrónico, conector de comprobación multifunción
ENC3 44IG315A
Aleta neumática activa, unidad CCM, módulo de la puerta del conector de carga,
calefactor PTC del aire acondicionado, interruptor del panel de protección, módulo de
control del aire acondicionado, audio, unidad principal de navegación y A/V, tablero de
instrumentos, IPGM (módulo de control IPS)
GESTIÓN DE
LA BATERÍABATTERY
MANAGEMENT10ABMU
BOCINA15ARelé de la bocina
