2019 Hyundai Kona EV Manual del propietario (in Spanish)

H18

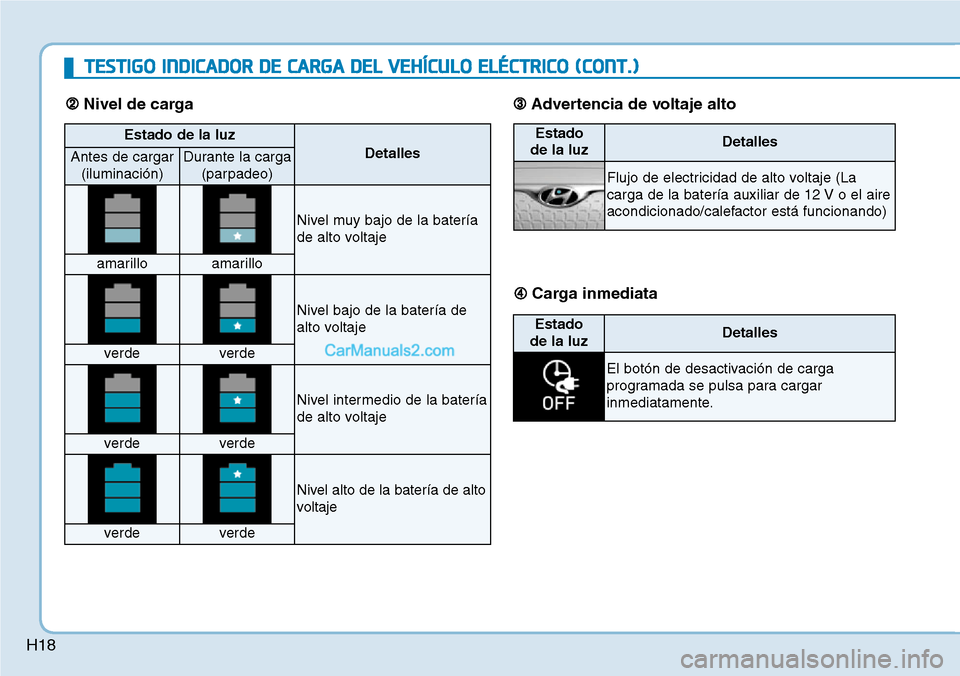

Estado de la luz
DetallesAntes de cargar
(iluminación)Durante la carga
(parpadeo)
Nivel muy bajo de la batería
de alto voltaje
amarilloamarillo
Nivel bajo de la batería de
alto voltaje
verdeverde
Nivel intermedio de la batería
de alto voltaje
verdeverde
Nivel alto de la batería de alto
voltaje
verdeverde
Estado
de la luzDetalles
Flujo de electricidad de alto voltaje (La
carga de la batería auxiliar de 12 V o el aire
acondicionado/calefactor está funcionando)
Estado
de la luzDetalles
El botón de desactivación de carga
programada se pulsa para cargar
inmediatamente.
➁Nivel de carga➂Advertencia de voltaje alto
➃Carga inmediata
TESTIGO INDICADOR DE CARGA DEL VEHÍCULO ELÉCTRICO (CONT.)

H19
Modo de carga del conector
AUTO/LOCK
Puede seleccionar cuando el
conector de carga puede bloquearse
y desbloquearse en la entrada de
carga.
Pulse el botón para cambiar
entre el modo AUTO y LOCK.
Información
La entrada de carga se bloquea
durante la carga de c.c.
independientemente del modo
AUTO/LOCK. Una vez completada la
carga, la entrada de carga se
desbloquea.
Cuando el conector de carga
está bloqueado
• Modo LOCK (indicador de botón
OFF):
El conector se bloquea cuando el
conector de carga está enchufado
en la entrada de carga. El conector
se bloquea hasta que todas las
puertas sean desbloqueadas por
el conductor. Este modo puede
usarse para evitar el robo del cable
de carga.- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueada,
pero el cable de carga no se
desconecta en 15 segundos, el
conector se bloqueará
automáticamente de nuevo.
- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueadas,
pero todas las puertas se
bloquean de nuevo, el conector
se bloqueará automáticamente
de nuevo.
• Modo AUTO (indicador de botón
ON):
El conector se bloqueo cuando se
inicia la carga. El conector se
desbloquea cuando la carga está
completa. Este modo puede
usarse al cargar en una estación
de carga pública.
i
BLOQUEO DEL CONECTOR DE CARGA
OOSEVQ018006L
■Tipo A
OOSEVQ018006
■Tipo B
LOCKAUTO
Antes de cargaOX
Durante la cargaOO
Carga acabadaOX

H20
Calendario de carga (opcional)
• Puede ajustar un horario de carga
para su vehículo con la pantalla de
audio o navegación o la aplicación
Blue Link.
Consulte el manual multimedia o el
manual Blue Link para obtener
información detallada sobre
ajustar el calendario de carga.
• La carga programada solamente
puede realizarse al usar un
cargador de c.a. o un cargador
portátil (ICCB: caja de control
integrada en el cable).• Cuando se ajusta la carga
programada y el cargador de c.a. o
el cargador portátil (ICCB: caja de
control integrada en el cable) se
conecta para cargar, el testigo
indicador parpadea en verde (1)
durante 3 minutos para indicar la
carga programada ajustada.
• Cuando se ajusta la carga
programada, la carga no se inicia
inmediatamente cuando se
conecta el cargador de c.a. o
cargador portátil (ICCB: caja de
control integrada en el cable).Cuando sea necesaria la carga
inmediata, use la pantalla de audio
o navegación para desactivar el
ajuste de carga programada o
pulse el botón de desactivación de
carga programada (2) durante 3
segundos.
• Si pulsa el botón de desactivación
de carga programada (2) para
cargar inmediatamente la batería,
la carga tiene que iniciarse 3
minutos después de que el cable
de carga se haya conectado.
Al pulsar el botón de desactivación
de carga programada (2) para
cargar inmediatamente, el ajuste
de carga programada no se
desactiva completamente. Si
necesita desactivar completa-
mente el ajuste de carga
programada, use la pantalla de
audio o navegación para finalizar
la desactivación.
Para más información acerca de la
conexión del cargador de c.a. y el
cargador portátil (ICCB: In-Cable
Control Box), consulte el apartado
"Carga de c.a. (estación) o carga de
mantenimiento".
CALENDARIO DE CARGA
OOSEVQ018007L

H21

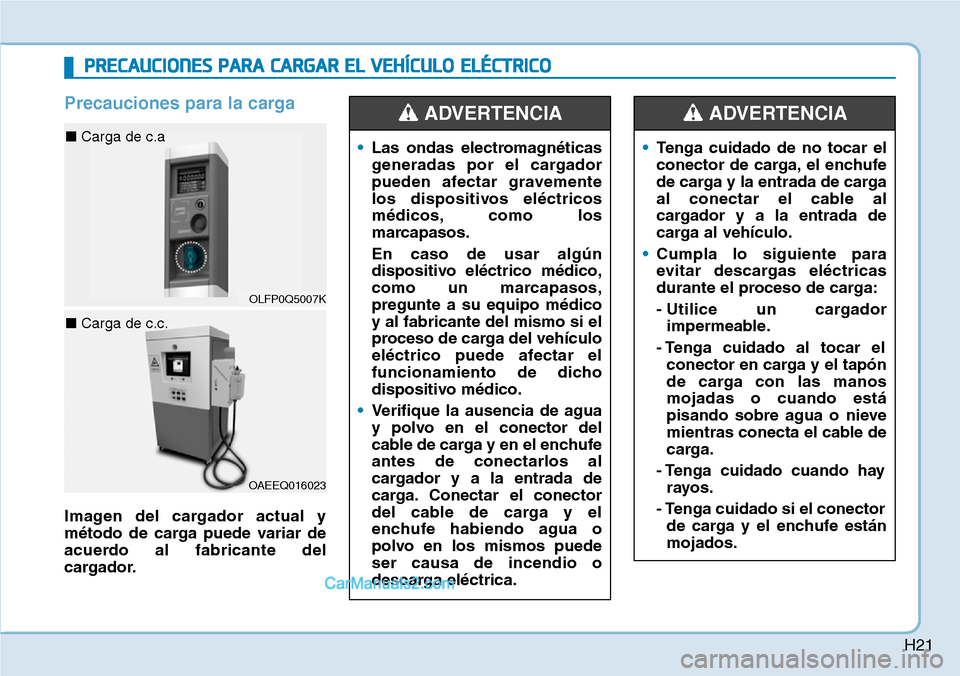

Precauciones para la carga
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.•Las ondas electromagnéticas
generadas por el cargador
pueden afectar gravemente
los dispositivos eléctricos
médicos, como los
marcapasos.
En caso de usar algún
dispositivo eléctrico médico,
como un marcapasos,
pregunte a su equipo médico
y al fabricante del mismo si el
proceso de carga del vehículo
eléctrico puede afectar el
funcionamiento de dicho
dispositivo médico.
•Verifique la ausencia de agua
y polvo en el conector del
cable de carga y en el enchufe
antes de conectarlos al
cargador y a la entrada de
carga. Conectar el conector
del cable de carga y el
enchufe habiendo agua o
polvo en los mismos puede
ser causa de incendio o
descarga eléctrica.
ADVERTENCIA
•Tenga cuidado de no tocar el
conector de carga, el enchufe
de carga y la entrada de carga
al conectar el cable al
cargador y a la entrada de
carga al vehículo.
•Cumpla lo siguiente para
evitar descargas eléctricas
durante el proceso de carga:
- Utilice un cargador
impermeable.
- Tenga cuidado al tocar el
conector en carga y el tapón
de carga con las manos
mojadas o cuando está
pisando sobre agua o nieve
mientras conecta el cable de
carga.
- Tenga cuidado cuando hay
rayos.
- Tenga cuidado si el conector
de carga y el enchufe están
mojados.
ADVERTENCIA
PRECAUCIONES PARA CARGAR EL VEHÍCULO ELÉCTRICO
OLFP0Q5007K
■ Carga de c.a
OAEEQ016023
■ Carga de c.c.

H22

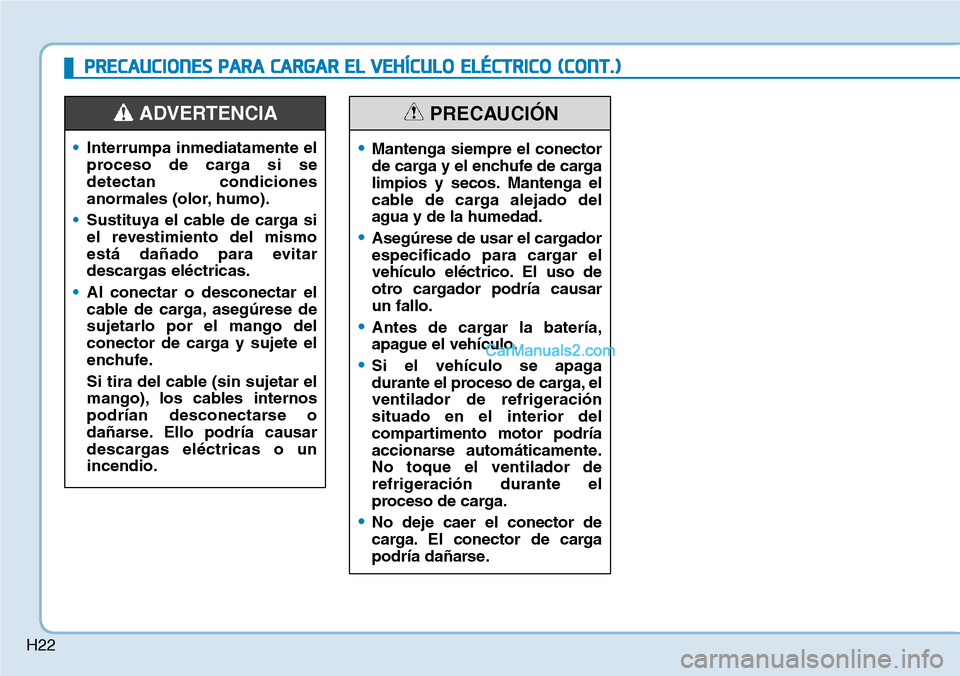

•Interrumpa inmediatamente el
proceso de carga si se
detectan condiciones
anormales (olor, humo).
•Sustituya el cable de carga si
el revestimiento del mismo
está dañado para evitar
descargas eléctricas.
•Al conectar o desconectar el
cable de carga, asegúrese de
sujetarlo por el mango del
conector de carga y sujete el
enchufe.
Si tira del cable (sin sujetar el
mango), los cables internos
podrían desconectarse o
dañarse. Ello podría causar
descargas eléctricas o un
incendio.
ADVERTENCIA
•Mantenga siempre el conector
de carga y el enchufe de carga
limpios y secos. Mantenga el
cable de carga alejado del
agua y de la humedad.
•Asegúrese de usar el cargador
especificado para cargar el
vehículo eléctrico. El uso de
otro cargador podría causar
un fallo.
•Antes de cargar la batería,
apague el vehículo.
•Si el vehículo se apaga
durante el proceso de carga, el
ventilador de refrigeración
situado en el interior del
compartimento motor podría
accionarse automáticamente.
No toque el ventilador de
refrigeración durante el
proceso de carga.
•No deje caer el conector de
carga. El conector de carga
podría dañarse.
PRECAUCIÓN
PRECAUCIONES PARA CARGAR EL VEHÍCULO ELÉCTRICO (CONT.)

H23

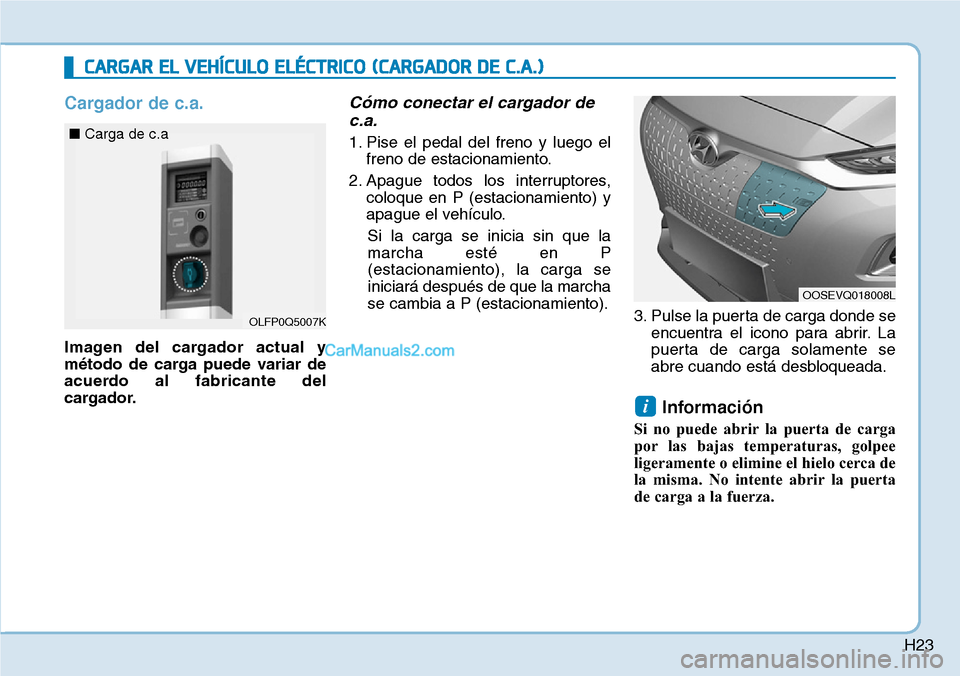

Cargador de c.a.
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Cómo conectar el cargador de
c.a.
1. Pise el pedal del freno y luego el
freno de estacionamiento.
2. Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.
Si la carga se inicia sin que la
marcha esté en P
(estacionamiento), la carga se
iniciará después de que la marcha
se cambia a P (estacionamiento).
3. Pulse la puerta de carga donde se
encuentra el icono para abrir. La
puerta de carga solamente se
abre cuando está desbloqueada.
Información
Si no puede abrir la puerta de carga
por las bajas temperaturas, golpee
ligeramente o elimine el hielo cerca de
la misma. No intente abrir la puerta
de carga a la fuerza.
i
CARGAR EL VEHÍCULO ELÉCTRICO (CARGADOR DE C.A.)
OLFP0Q5007K
■ Carga de c.a
OOSEVQ018008L

H24
4. Desmonte la cubierta de entrada
de carga (1).
5. Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.
6. Sujete el mango del conector de
carga y conecte este a la entrada
de carga del vehículo. Presione el
conector hasta el tope. Si el
conector de carga y el terminal de
carga no están conectados
correctamente, podría causar un
incendio.
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
• Modo de BLOQUEO: El conector se
bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.7. Conecte el enchufe de carga a la
toma eléctrica en una estación de
carga de c.a. para iniciar la carga.
i
OOSEVQ018009OLFP0Q5007K
■ Carga de c.a
CARGAR EL VEHÍCULO ELÉCTRICO (CARGADOR DE C.A.) (CONT.)

H25
8. Compruebe que el testigo
indicador de la batería de alto
voltaje en el panel de instrumen-
tos se encienda. La carga no tiene
lugar si el testigo indicador de la
carga está apagado.
Si el conector de carga y el
enchufe de carga no están correc-
tamente conectados, conecte de
nuevo el cable de carga para
ejecutar el proceso de carga.
Información
• Durante la carga de c.a., la recepción
de radio puede ser deficiente.
• Durante la carga, la marcha no
puede cambiarse de P (estaciona-
miento) a cualquier otra marcha.9. Una vez iniciado el proceso de
carga, el tiempo previsto para la
carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la carga
también se indica en el panel de
instrumentos durante 1 minuto. Al
ajustar la carga programada o el
aire acondicionado/calefactor
programado, el tiempo previsto
para la carga se indica como "- -
".
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
i
i
OOSEVQ018010OOSEV048133L
