2019 FIAT 500X Libretto Uso Manutenzione (in Italian)

Versione 1.6 16V Multijet senza AdBlue®(UREA)
A - Astina controllo livello olio motore/B-Tappo/Riempimento olio motore/C-Liquido raffreddamento motore/D-Liquido
lavacristallo/lavalunotto/E-Liquido freni/F-Batteria
173F1B0172C
207

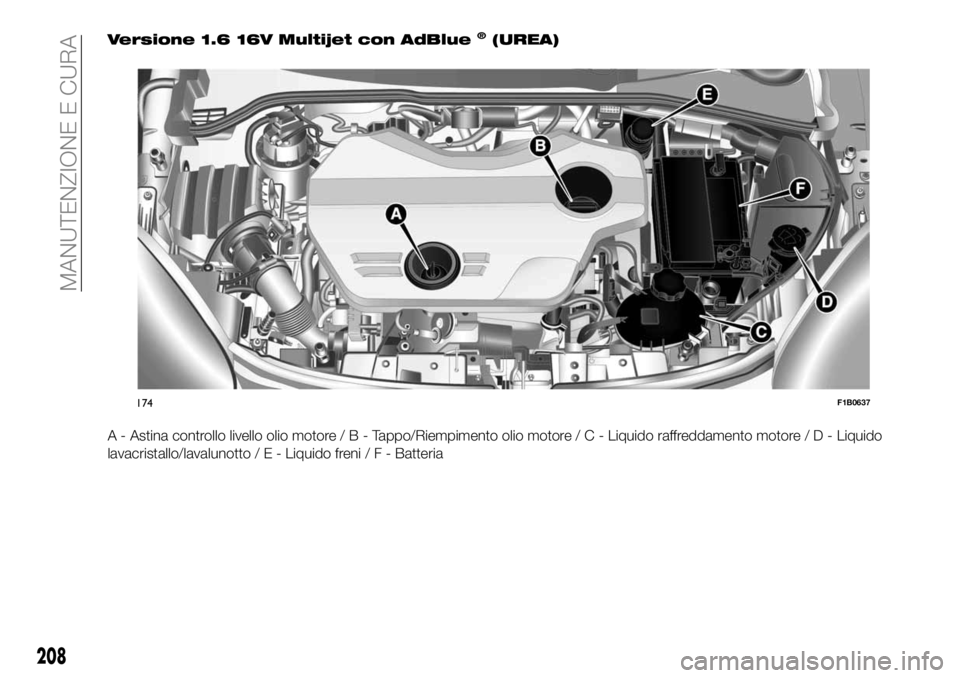

Versione 1.6 16V Multijet con AdBlue®(UREA)
A - Astina controllo livello olio motore/B-Tappo/Riempimento olio motore/C-Liquido raffreddamento motore/D-Liquido
lavacristallo/lavalunotto/E-Liquido freni/F-Batteria
174F1B0637
208
MANUTENZIONE E CURA

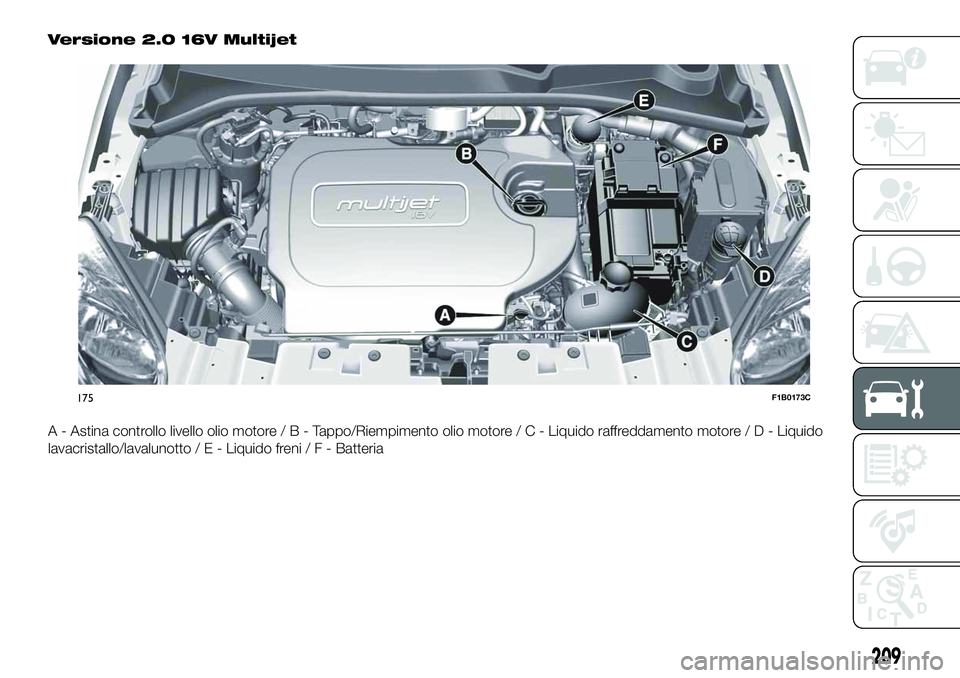

Versione 2.0 16V Multijet
A - Astina controllo livello olio motore/B-Tappo/Riempimento olio motore/C-Liquido raffreddamento motore/D-Liquido
lavacristallo/lavalunotto/E-Liquido freni/F-Batteria
175F1B0173C
209

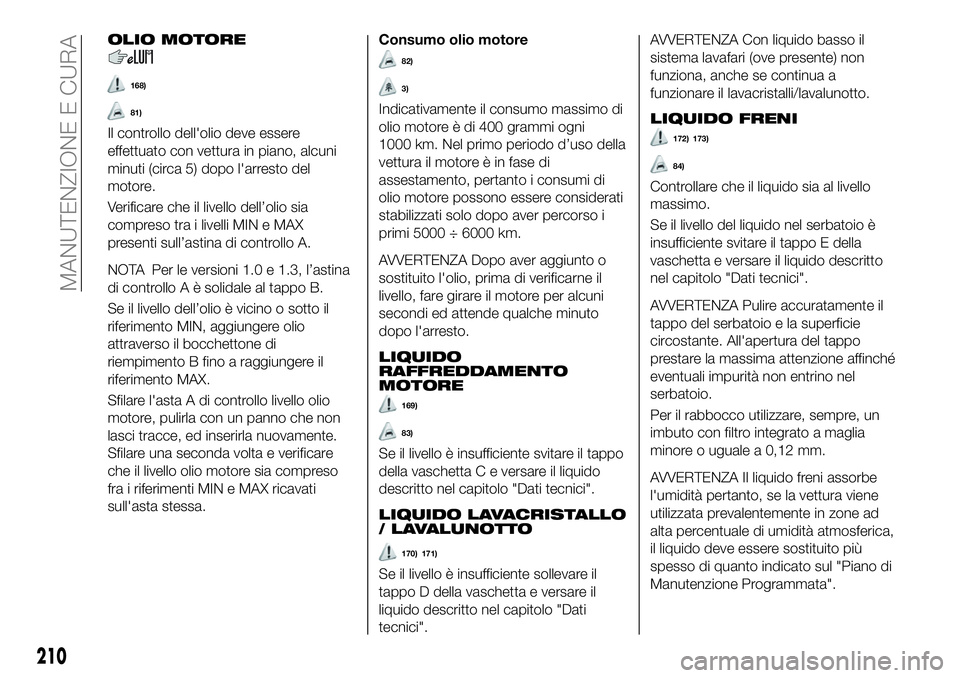

OLIO MOTORE
168)
81)
Il controllo dell'olio deve essere
effettuato con vettura in piano, alcuni
minuti (circa 5) dopo l'arresto del
motore.
Verificare che il livello dell’olio sia
compreso tra i livelli MIN e MAX
presenti sull’astina di controllo A.
NOTA Per le versioni 1.0 e 1.3, l’astina
di controllo A è solidale al tappo B.
Se il livello dell’olio è vicino o sotto il
riferimento MIN, aggiungere olio
attraverso il bocchettone di
riempimento B fino a raggiungere il
riferimento MAX.
Sfilare l'asta A di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.
Sfilare una seconda volta e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati
sull'asta stessa.Consumo olio motore
82)
3)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura il motore è in fase di
assestamento, pertanto i consumi di
olio motore possono essere considerati
stabilizzati solo dopo aver percorso i
primi 5000 ÷ 6000 km.
AVVERTENZA Dopo aver aggiunto o
sostituito l'olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attende qualche minuto
dopo l'arresto.
LIQUIDO
RAFFREDDAMENTO
MOTORE
169)
83)
Se il livello è insufficiente svitare il tappo
della vaschetta C e versare il liquido
descritto nel capitolo "Dati tecnici".
LIQUIDO LAVACRISTALLO
/ LAVALUNOTTO
170) 171)
Se il livello è insufficiente sollevare il
tappo D della vaschetta e versare il
liquido descritto nel capitolo "Dati
tecnici".
AVVERTENZA Con liquido basso il
sistema lavafari (ove presente) non
funziona, anche se continua a
funzionare il lavacristalli/lavalunotto.
LIQUIDO FRENI
172) 173)
84)
Controllare che il liquido sia al livello
massimo.
Se il livello del liquido nel serbatoio è
insufficiente svitare il tappo E della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".
AVVERTENZA Pulire accuratamente il
tappo del serbatoio e la superficie
circostante. All'apertura del tappo
prestare la massima attenzione affinché
eventuali impurità non entrino nel
serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se la vettura viene
utilizzata prevalentemente in zone ad
alta percentuale di umidità atmosferica,
il liquido deve essere sostituito più
spesso di quanto indicato sul "Piano di
Manutenzione Programmata".
210
MANUTENZIONE E CURA

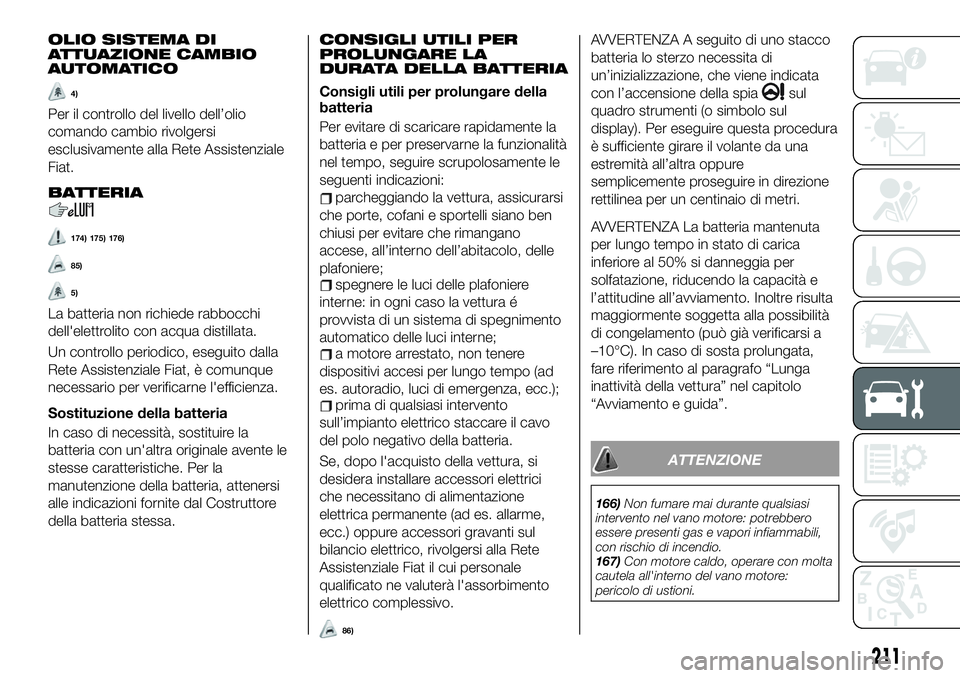

OLIO SISTEMA DI
ATTUAZIONE CAMBIO
AUTOMATICO
4)
Per il controllo del livello dell’olio
comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Fiat.
BATTERIA
174) 175) 176)
85)
5)
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata.
Un controllo periodico, eseguito dalla
Rete Assistenziale Fiat, è comunque
necessario per verificarne l'efficienza.
Sostituzione della batteria
In caso di necessità, sostituire la
batteria con un'altra originale avente le
stesse caratteristiche. Per la
manutenzione della batteria, attenersi
alle indicazioni fornite dal Costruttore
della batteria stessa.
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Consigli utili per prolungare della
batteria
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente le
seguenti indicazioni:
parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano
accese, all’interno dell’abitacolo, delle
plafoniere;
spegnere le luci delle plafoniere
interne: in ogni caso la vettura é
provvista di un sistema di spegnimento
automatico delle luci interne;
a motore arrestato, non tenere
dispositivi accesi per lungo tempo (ad
es. autoradio, luci di emergenza, ecc.);
prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo
del polo negativo della batteria.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici
che necessitano di alimentazione
elettrica permanente (ad es. allarme,
ecc.) oppure accessori gravanti sul
bilancio elettrico, rivolgersi alla Rete
Assistenziale Fiat il cui personale
qualificato ne valuterà l'assorbimento
elettrico complessivo.
86)
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione, che viene indicata
con l’accensione della spia
sul
quadro strumenti (o simbolo sul
display). Per eseguire questa procedura
è sufficiente girare il volante da una
estremità all’altra oppure
semplicemente proseguire in direzione
rettilinea per un centinaio di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento. Inoltre risulta
maggiormente soggetta alla possibilità
di congelamento (può già verificarsi a
–10°C). In caso di sosta prolungata,
fare riferimento al paragrafo “Lunga
inattività della vettura” nel capitolo
“Avviamento e guida”.
ATTENZIONE
166)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
167)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni.
211

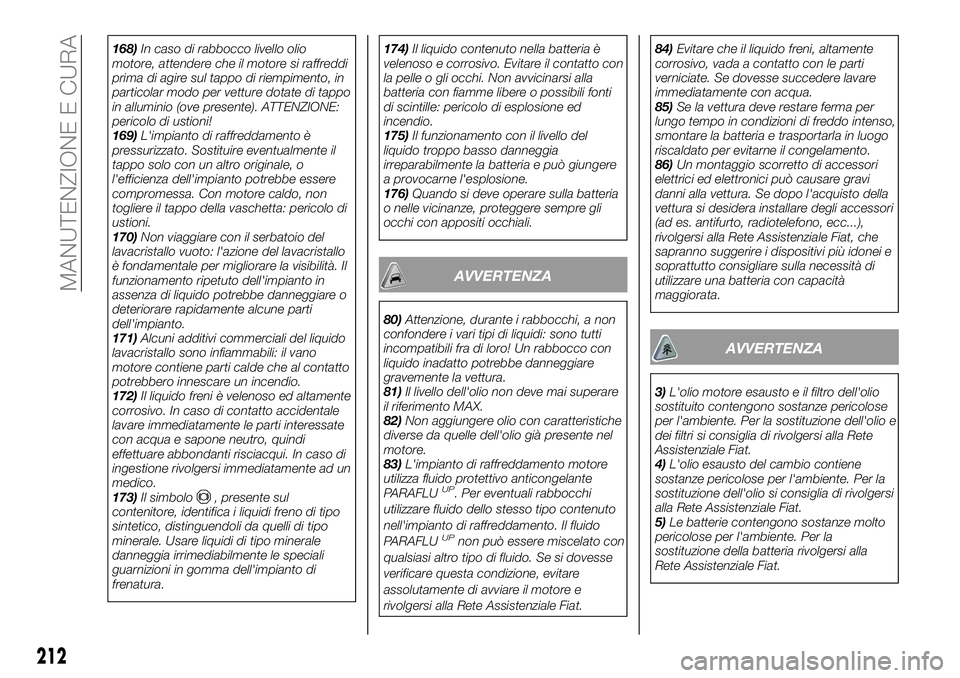

168)In caso di rabbocco livello olio
motore, attendere che il motore si raffreddi
prima di agire sul tappo di riempimento, in
particolar modo per vetture dotate di tappo
in alluminio (ove presente). ATTENZIONE:
pericolo di ustioni!
169)L'impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l'efficienza dell'impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
170)Non viaggiare con il serbatoio del
lavacristallo vuoto: l'azione del lavacristallo
è fondamentale per migliorare la visibilità. Il
funzionamento ripetuto dell'impianto in
assenza di liquido potrebbe danneggiare o
deteriorare rapidamente alcune parti
dell'impianto.
171)Alcuni additivi commerciali del liquido
lavacristallo sono infiammabili: il vano
motore contiene parti calde che al contatto
potrebbero innescare un incendio.
172)Il liquido freni è velenoso ed altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad un
medico.
173)Il simbolo
, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.174)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitare il contatto con
la pelle o gli occhi. Non avvicinarsi alla
batteria con fiamme libere o possibili fonti
di scintille: pericolo di esplosione ed
incendio.
175)Il funzionamento con il livello del
liquido troppo basso danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
176)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.
AVVERTENZA
80)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente la vettura.
81)Il livello dell'olio non deve mai superare
il riferimento MAX.
82)Non aggiungere olio con caratteristiche
diverse da quelle dell'olio già presente nel
motore.
83)L'impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU
UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell'impianto di raffreddamento. Il fluido
PARAFLU
UPnon può essere miscelato con
qualsiasi altro tipo di fluido. Se si dovesse
verificare questa condizione, evitare
assolutamente di avviare il motore e
rivolgersi alla Rete Assistenziale Fiat.84)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
85)Se la vettura deve restare ferma per
lungo tempo in condizioni di freddo intenso,
smontare la batteria e trasportarla in luogo
riscaldato per evitarne il congelamento.
86)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni alla vettura. Se dopo l'acquisto della
vettura si desidera installare degli accessori
(ad es. antifurto, radiotelefono, ecc...),
rivolgersi alla Rete Assistenziale Fiat, che
sapranno suggerire i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
AVVERTENZA
3)L'olio motore esausto e il filtro dell'olio
sostituito contengono sostanze pericolose
per l'ambiente. Per la sostituzione dell'olio e
dei filtri si consiglia di rivolgersi alla Rete
Assistenziale Fiat.
4)L'olio esausto del cambio contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio si consiglia di rivolgersi
alla Rete Assistenziale Fiat.
5)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria rivolgersi alla
Rete Assistenziale Fiat.
212
MANUTENZIONE E CURA

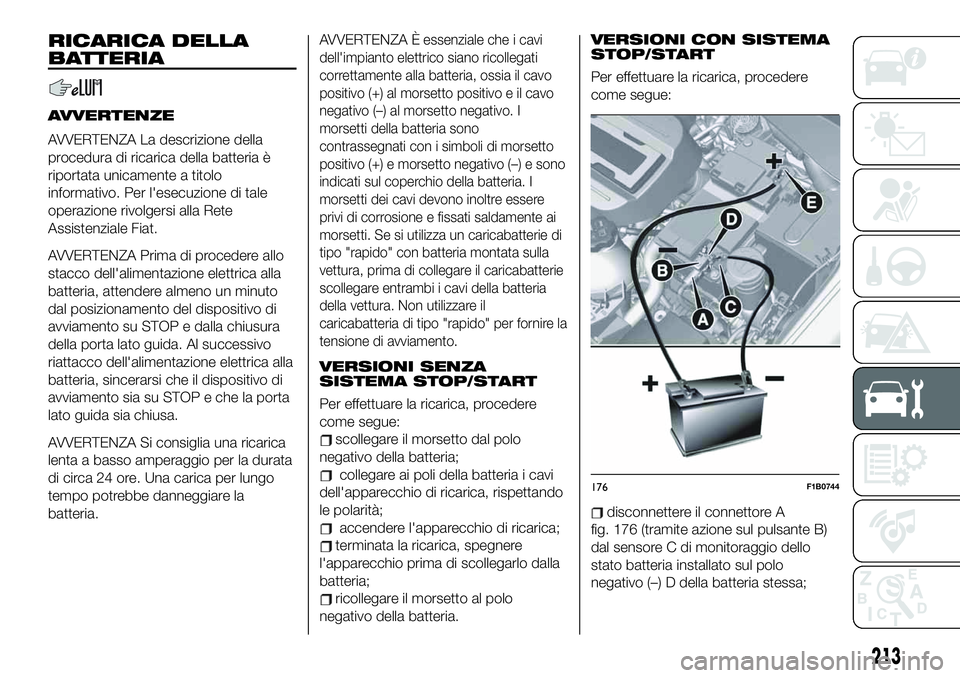

RICARICA DELLA
BATTERIA
AVVERTENZE
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica alla
batteria, attendere almeno un minuto
dal posizionamento del dispositivo di
avviamento su STOP e dalla chiusura
della porta lato guida. Al successivo
riattacco dell'alimentazione elettrica alla
batteria, sincerarsi che il dispositivo di
avviamento sia su STOP e che la porta
lato guida sia chiusa.
AVVERTENZA Si consiglia una ricarica
lenta a basso amperaggio per la durata
di circa 24 ore. Una carica per lungo
tempo potrebbe danneggiare la
batteria.AVVERTENZA
È essenziale che i cavi
dell'impianto elettrico siano ricollegati
correttamente alla batteria, ossia il cavo
positivo (+) al morsetto positivo e il cavo
negativo (–) al morsetto negativo. I
morsetti della batteria sono
contrassegnati con i simboli di morsetto
positivo (+) e morsetto negativo (–) e sono
indicati sul coperchio della batteria. I
morsetti dei cavi devono inoltre essere
privi di corrosione e fissati saldamente ai
morsetti. Se si utilizza un caricabatterie di
tipo "rapido" con batteria montata sulla
vettura, prima di collegare il caricabatterie
scollegare entrambi i cavi della batteria
della vettura. Non utilizzare il
caricabatteria di tipo "rapido" per fornire la
tensione di avviamento.
VERSIONI SENZA
SISTEMA STOP/START
Per effettuare la ricarica, procedere
come segue:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo
negativo della batteria.
VERSIONI CON SISTEMA
STOP/START
Per effettuare la ricarica, procedere
come segue:
disconnettere il connettore A
fig. 176 (tramite azione sul pulsante B)
dal sensore C di monitoraggio dello
stato batteria installato sul polo
negativo (–) D della batteria stessa;
176F1B0744
213

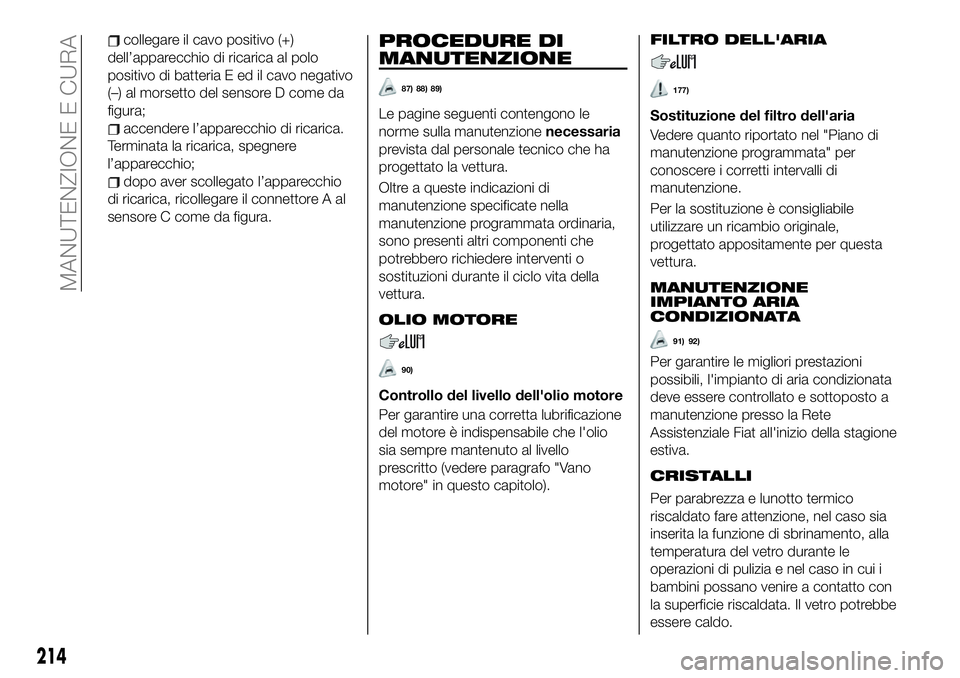

collegare il cavo positivo (+)
dell’apparecchio di ricarica al polo
positivo di batteria E ed il cavo negativo
(–) al morsetto del sensore D come da
figura;
accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
dopo aver scollegato l’apparecchio
di ricarica, ricollegare il connettore A al
sensore C come da figura.
PROCEDURE DI
MANUTENZIONE
87) 88) 89)
Le pagine seguenti contengono le
norme sulla manutenzionenecessaria
prevista dal personale tecnico che ha
progettato la vettura.
Oltre a queste indicazioni di
manutenzione specificate nella
manutenzione programmata ordinaria,
sono presenti altri componenti che
potrebbero richiedere interventi o
sostituzioni durante il ciclo vita della
vettura.
OLIO MOTORE
90)
Controllo del livello dell'olio motore
Per garantire una corretta lubrificazione
del motore è indispensabile che l'olio
sia sempre mantenuto al livello
prescritto (vedere paragrafo "Vano
motore" in questo capitolo).
FILTRO DELL'ARIA
177)
Sostituzione del filtro dell'aria
Vedere quanto riportato nel "Piano di
manutenzione programmata" per
conoscere i corretti intervalli di
manutenzione.
Per la sostituzione è consigliabile
utilizzare un ricambio originale,
progettato appositamente per questa
vettura.
MANUTENZIONE
IMPIANTO ARIA
CONDIZIONATA
91) 92)
Per garantire le migliori prestazioni
possibili, l'impianto di aria condizionata
deve essere controllato e sottoposto a
manutenzione presso la Rete
Assistenziale Fiat all'inizio della stagione
estiva.
CRISTALLI
Per parabrezza e lunotto termico
riscaldato fare attenzione, nel caso sia
inserita la funzione di sbrinamento, alla
temperatura del vetro durante le
operazioni di pulizia e nel caso in cui i
bambini possano venire a contatto con
la superficie riscaldata. Il vetro potrebbe
essere caldo.
214
MANUTENZIONE E CURA
