2019 FIAT 500X Libretto Uso Manutenzione (in Italian)

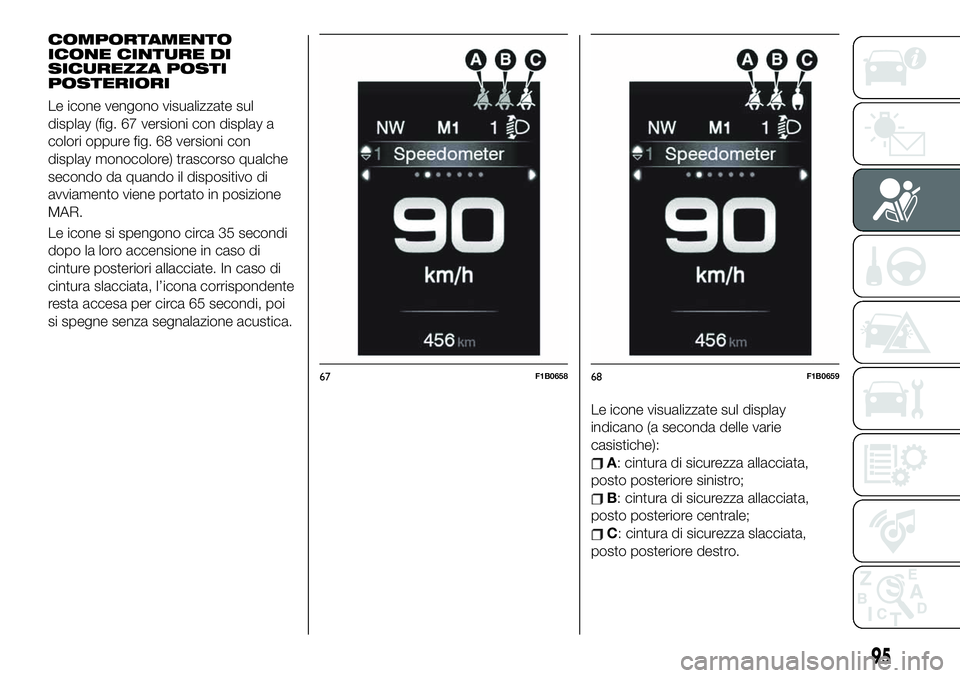

COMPORTAMENTO
ICONE CINTURE DI
SICUREZZA POSTI
POSTERIORI
Le icone vengono visualizzate sul
display (fig. 67 versioni con display a
colori oppure fig. 68 versioni con
display monocolore) trascorso qualche
secondo da quando il dispositivo di
avviamento viene portato in posizione
MAR.
Le icone si spengono circa 35 secondi
dopo la loro accensione in caso di
cinture posteriori allacciate. In caso di
cintura slacciata, l’icona corrispondente
resta accesa per circa 65 secondi, poi
si spegne senza segnalazione acustica.
Le icone visualizzate sul display
indicano (a seconda delle varie
casistiche):
A: cintura di sicurezza allacciata,
posto posteriore sinistro;
B: cintura di sicurezza allacciata,
posto posteriore centrale;
C: cintura di sicurezza slacciata,
posto posteriore destro.
67F1B065868F1B0659
95

Le icone vengono visualizzate in
funzione delle corrispondenti cinture di
sicurezza dei posti posteriori e
rimangono accese per circa 65 secondi
dall'ultimo cambio di stato della cintura:
se la cintura di sicurezza è allacciata
l'icona corrispondente sarà come
indicato ai puntiAeB(verde per il
display a colori);
se la cintura di sicurezza è slacciata
l'icona corrispondente sarà come
indicato al punto C (rossa per il display
a colori).
Con velocità al di sotto dei 20 km/h, se
una cintura di sicurezza posteriore è
slacciata, la relativa icona (A,BoC)
rimane accesa a luce fissa per una
durata totale di circa 65 secondi.
Se la velocità supera i 20 km/h e la
retromarcia non è inserita, nel caso in
cui una cintura di sicurezza posteriore
venga slacciata, si attiva
immediatamente una segnalazione
acustica in concomitanza con il
lampeggio della relativa icona per circa
35 secondi, poi la segnalazione
acustica viene disattivata e l’icona si
accende a luce fissa fino alla fine
dell’intera durata del ciclo.
Inoltre, le icone si accendono per alcuni
secondi ogni qualvolta che venga
aperta una delle porte posteriori.AVVERTENZE
Per quanto riguarda i sedili posteriori, il
sistema SBR indica solamente se le
cinture di sicurezza sono slacciate
(icona rossa) oppure allacciate (icona
verde), ma non indica la presenza di un
eventuale passeggero.
Per i posti posteriori le icone si attivano
dopo qualche secondo da quando il
dispositivo di avviamento viene portato
in posizione MAR, a prescindere dallo
stato delle cinture di sicurezza (anche
se le cinture di sicurezza sono tutte
allacciate).
Tutte le spie/icone si accendono
quando almeno una cintura passa da
allacciata a slacciata o viceversa.
PRETENSIONATORI
La vettura è dotata di pretensionatori
per le cinture di sicurezza dei posti
anteriori e posteriori laterali che, in caso
di urto frontale violento, richiamano di
alcuni centimetri il nastro delle cinture di
sicurezza, garantendo così la perfetta
aderenza delle cinture al corpo degli
occupanti prima che inizi l’azione di
trattenimento.
L'avvenuta attivazione dei
pretensionatori è riconoscibile
dall'arretramento del nastro verso
l'arrotolatore.
I posti anteriori della vettura sono inoltre
dotati di un secondo dispositivo di
pretensionamento (installato in zona
batticalcagno): l’avvenuta attivazione è
riconoscibile dall’accorciamento del
cavo metallico.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione
di fumo; questo fumo non è nocivo e
non indica un principio di incendio.
Il pretensionatore non necessita di
alcuna manutenzione né lubrificazione:
qualunque intervento di modifica delle
sue condizioni originali ne invalida
l'efficienza.
96
SICUREZZA

Se per eventi naturali eccezionali (ad es.
alluvioni, mareggiate, ecc.) il dispositivo
fosse stato raggiunto da acqua e/o
fanghiglia, è necessario rivolgersi alla
Rete Assistenziale Fiat per farlo
sostituire.
AVVERTENZA Per avere la massima
protezione dall’azione del
pretensionatore, indossare la cintura di
sicurezza tenendola bene aderente al
busto e al bacino.
LIMITATORI DI CARICO
72)
31)
Per aumentare la protezione in caso di
incidente, gli arrotolatori delle cinture di
sicurezza anteriori e posteriori laterali
sono dotati, al loro interno, di un
dispositivo che consente di dosare
opportunamente la forza che agisce sul
torace e sulle spalle durante l'azione di
trattenimento delle cinture in caso di
urto frontale.
AVVERTENZE PER
L’IMPIEGO DELLE
CINTURE DI SICUREZZA
73) 74) 75)
L’uso delle cinture di sicurezza è
necessario anche per le donne in
gravidanza: anche per loro e per il
nascituro il rischio di lesioni in caso
d’urto è minore se indossano le cinture
di sicurezza.
Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi
sopra al bacino e sotto il ventre fig. 69.
Man mano che la gravidanza procede,
la conducente deve regolare il sedile ed
il volante in modo da avere il pieno
controllo della vettura (i pedali ed il
volante devono essere di facile
accessibilità). È necessario tuttavia
tenere la massima distanza possibile tra
il ventre ed il volante.
Il nastro della cintura di sicurezza non
deve essere attorcigliato. La parte
superiore deve passare sulla spalla e
attraversare diagonalmente il torace. La
parte inferiore deve risultare aderente al
bacino fig. 70 e non all’addome
dell'occupante. Non utilizzare dispositivi
(mollette, fermi, ecc.) che tengano le
cinture di sicurezza non aderenti al
corpo degli occupanti.Ogni cintura di sicurezza deve essere
utilizzata da una sola persona: non
trasportare bambini sulle ginocchia
degli occupanti utilizzando le cinture di
sicurezza per la protezione di entrambi
fig. 71. In generale non allacciare alcun
oggetto alla persona.
69F1B0107C
70F1B0108C
97

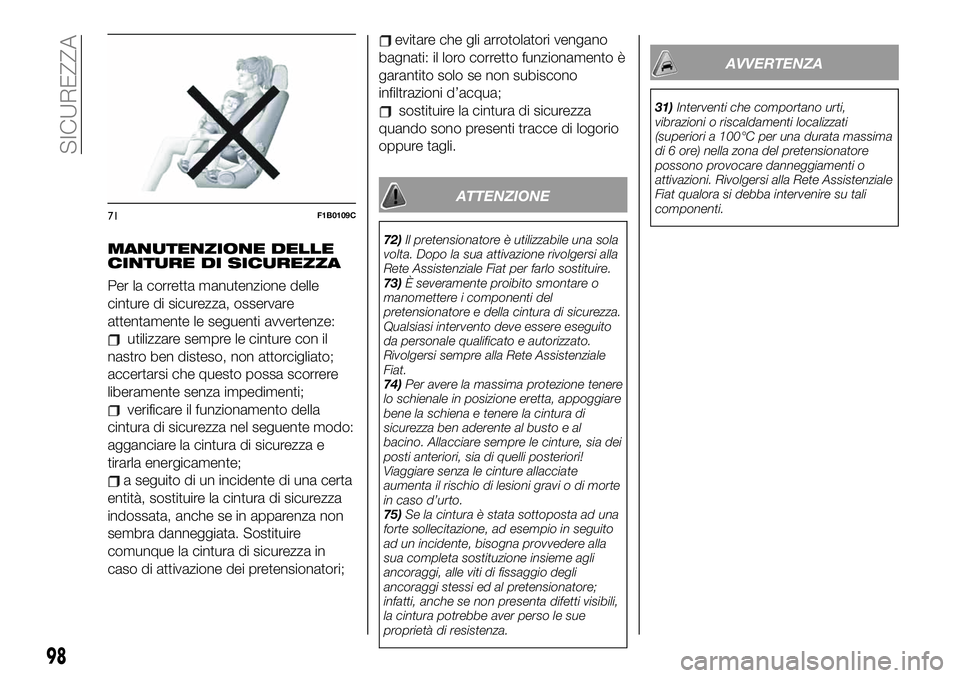

MANUTENZIONE DELLE
CINTURE DI SICUREZZA
Per la corretta manutenzione delle
cinture di sicurezza, osservare
attentamente le seguenti avvertenze:
utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che questo possa scorrere
liberamente senza impedimenti;
verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e
tirarla energicamente;
a seguito di un incidente di una certa
entità, sostituire la cintura di sicurezza
indossata, anche se in apparenza non
sembra danneggiata. Sostituire
comunque la cintura di sicurezza in
caso di attivazione dei pretensionatori;
evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d’acqua;
sostituire la cintura di sicurezza
quando sono presenti tracce di logorio
oppure tagli.
ATTENZIONE
72)Il pretensionatore è utilizzabile una sola
volta. Dopo la sua attivazione rivolgersi alla
Rete Assistenziale Fiat per farlo sostituire.
73)È severamente proibito smontare o
manomettere i componenti del
pretensionatore e della cintura di sicurezza.
Qualsiasi intervento deve essere eseguito
da personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Fiat.
74)Per avere la massima protezione tenere
lo schienale in posizione eretta, appoggiare
bene la schiena e tenere la cintura di
sicurezza ben aderente al busto e al
bacino. Allacciare sempre le cinture, sia dei
posti anteriori, sia di quelli posteriori!
Viaggiare senza le cinture allacciate
aumenta il rischio di lesioni gravi o di morte
in caso d’urto.
75)Se la cintura è stata sottoposta ad una
forte sollecitazione, ad esempio in seguito
ad un incidente, bisogna provvedere alla
sua completa sostituzione insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
AVVERTENZA
31)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata massima
di 6 ore) nella zona del pretensionatore
possono provocare danneggiamenti o
attivazioni. Rivolgersi alla Rete Assistenziale
Fiat qualora si debba intervenire su tali
componenti.
71F1B0109C
98
SICUREZZA

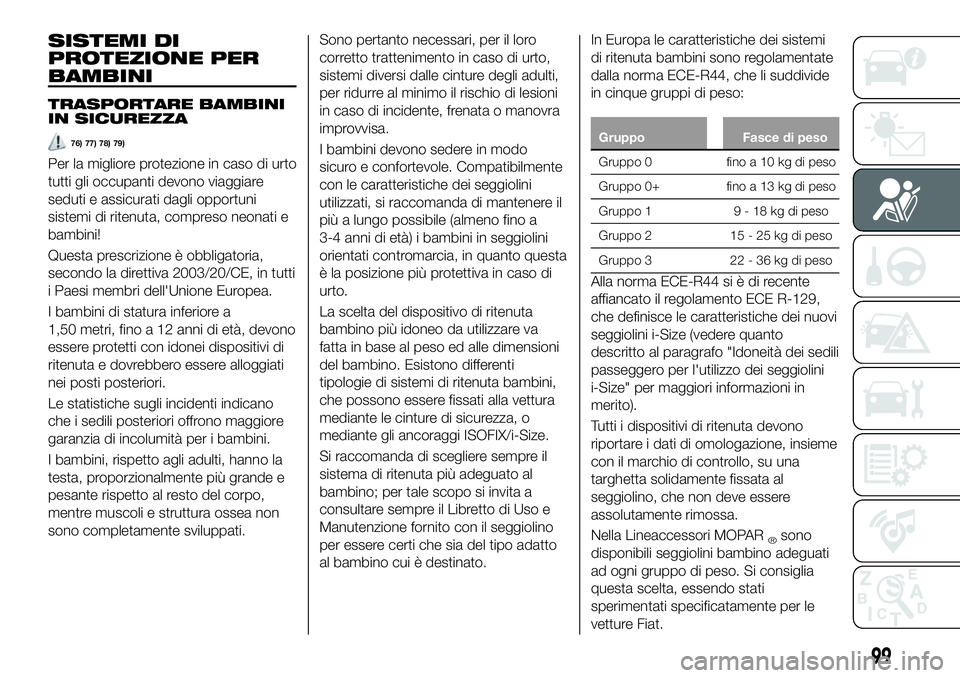

SISTEMI DI
PROTEZIONE PER
BAMBINI
TRASPORTARE BAMBINI
IN SICUREZZA
76) 77) 78) 79)
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini!
Questa prescrizione è obbligatoria,
secondo la direttiva 2003/20/CE, in tutti
i Paesi membri dell'Unione Europea.
I bambini di statura inferiore a
1,50 metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori.
Le statistiche sugli incidenti indicano
che i sedili posteriori offrono maggiore
garanzia di incolumità per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande e
pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati.Sono pertanto necessari, per il loro
corretto trattenimento in caso di urto,
sistemi diversi dalle cinture degli adulti,
per ridurre al minimo il rischio di lesioni
in caso di incidente, frenata o manovra
improvvisa.
I bambini devono sedere in modo
sicuro e confortevole. Compatibilmente
con le caratteristiche dei seggiolini
utilizzati, si raccomanda di mantenere il
più a lungo possibile (almeno fino a
3-4 anni di età) i bambini in seggiolini
orientati contromarcia, in quanto questa
è la posizione più protettiva in caso di
urto.
La scelta del dispositivo di ritenuta
bambino più idoneo da utilizzare va
fatta in base al peso ed alle dimensioni
del bambino. Esistono differenti
tipologie di sistemi di ritenuta bambini,
che possono essere fissati alla vettura
mediante le cinture di sicurezza, o
mediante gli ancoraggi ISOFIX/i-Size.
Si raccomanda di scegliere sempre il
sistema di ritenuta più adeguato al
bambino; per tale scopo si invita a
consultare sempre il Libretto di Uso e
Manutenzione fornito con il seggiolino
per essere certi che sia del tipo adatto
al bambino cui è destinato.In Europa le caratteristiche dei sistemi
di ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide
in cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Alla norma ECE-R44 si è di recente
affiancato il regolamento ECE R-129,
che definisce le caratteristiche dei nuovi
seggiolini i-Size (vedere quanto
descritto al paragrafo "Idoneità dei sedili
passeggero per l'utilizzo dei seggiolini
i-Size" per maggiori informazioni in
merito).
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati
sperimentati specificatamente per le
vetture Fiat.
99

AVVERTENZA Alcuni seggiolini
universali necessitano, per poter essere
installati correttamente sulla vettura,
dell'utilizzo di un accessorio (base)
venduto separatamente dal produttore
del seggiolino. Pertanto FCA
raccomanda di verificare presso il
rivenditore, effettuando una prova di
montaggio, la possibilità di installare il
seggiolino desiderato sulla propria
vettura prima di acquistarlo.
INSTALLAZIONE
SEGGIOLINO CON LE
CINTURE DI SICUREZZA
I seggiolini Universali che si installano
con le sole cinture di sicurezza sono
omologati sulla base della norma ECE
R44 e sono suddivisi in differenti gruppi
di peso.
80) 81) 82) 83)
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 72 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 72 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 73.
Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 74.
72F1B0110C
73F1B0111C
74F1B0112C
100
SICUREZZA

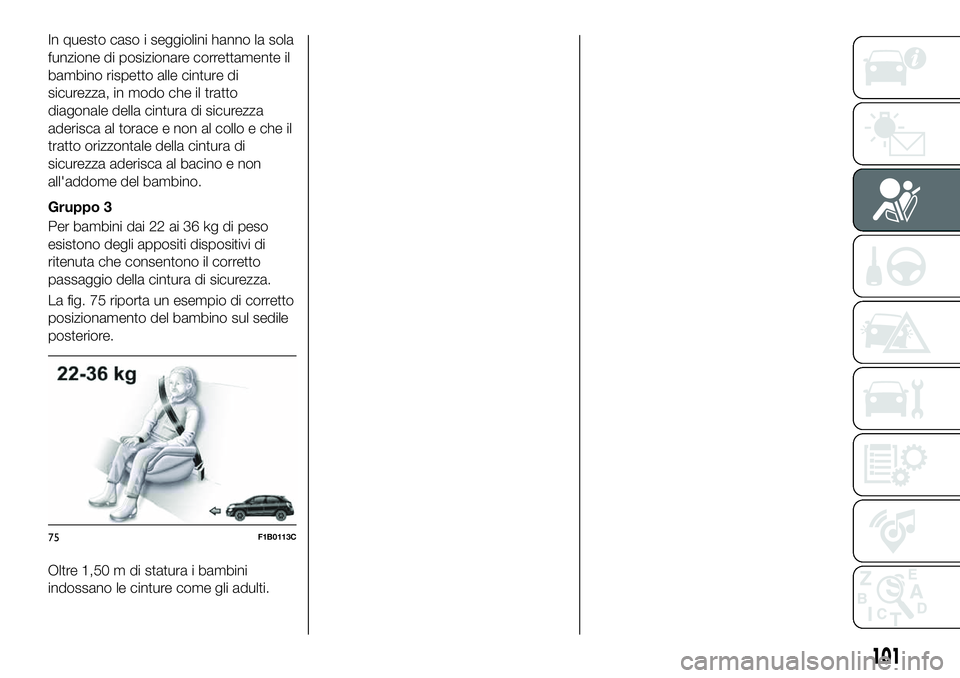

In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.
Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 75 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
75F1B0113C
101

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)Passeggero
posteriore
centralePasseggeri
posteriori laterali
Air bag attivo Air bag disattivo
Gruppo 0, 0+ fino a 13 kg X U X U
Gruppo 1 9-18 kg X U X U
Gruppo 2 15-25 kg U U X U
Gruppo 3 22-36 kg U U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi"
indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
102
SICUREZZA
