SIMBOLI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
rossoINSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende, unitamente ad un messaggio visualizzato sul display, in caso di insufficiente
pressione dell’olio motore.15)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
rossoAVARIA AIR BAG
L’accensione del simbolo indica un'avaria all’impianto air bag. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
rossoINCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
rossoINCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
rossoAVARIA CAMBIO AUTOMATICO AT9 / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende, quando viene rilevata un'avaria al cambio automatico oppure al cambio automatico a
doppia frizione. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.16)
63

Simbolo Cosa significa

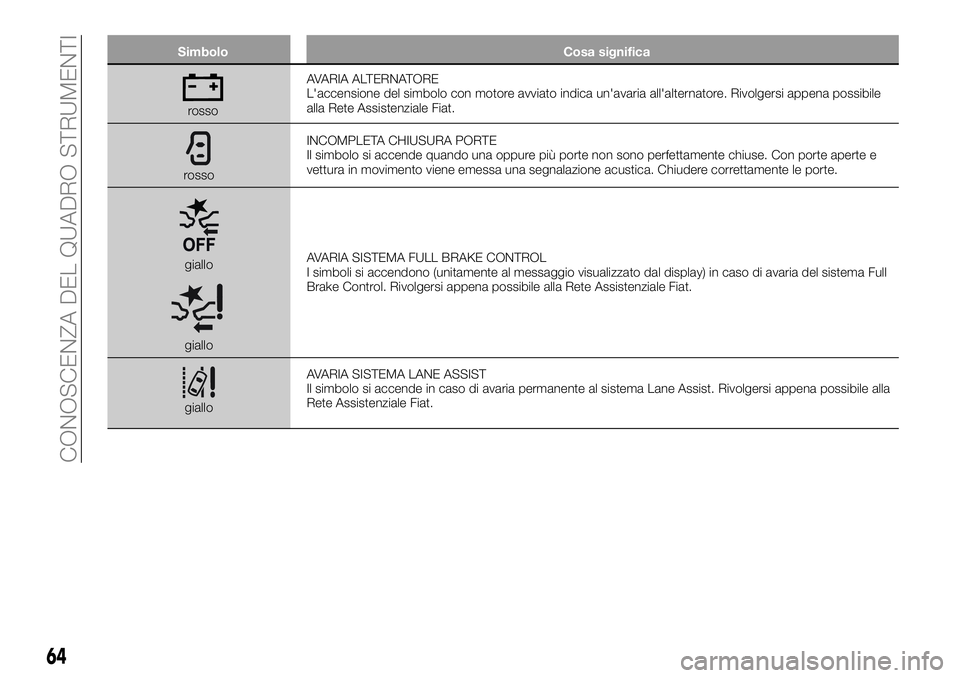

rossoAVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
rossoINCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
giallo
gialloAVARIA SISTEMA FULL BRAKE CONTROL
I simboli si accendono (unitamente al messaggio visualizzato dal display) in caso di avaria del sistema Full
Brake Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA LANE ASSIST
Il simbolo si accende in caso di avaria permanente al sistema Lane Assist. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
gialloAVARIA SISTEMA FIAT CODE / TENTATIVO DI EFFRAZIONE
Avaria sistema Fiat CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione MAR, per segnalare che è
avvenuto un possibile tentativo di effrazione in presenza di allarme.
gialloINTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella
sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
gialloECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT9 / ECCESSIVA TEMPERATURA FRIZIONE
CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso.
In questo caso viene effettuata una limitazione delle prestazioni del motore. Attendere, con motore spento
oppure al minimo, lo spegnimento del simbolo.
gialloAVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
gialloAVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
65

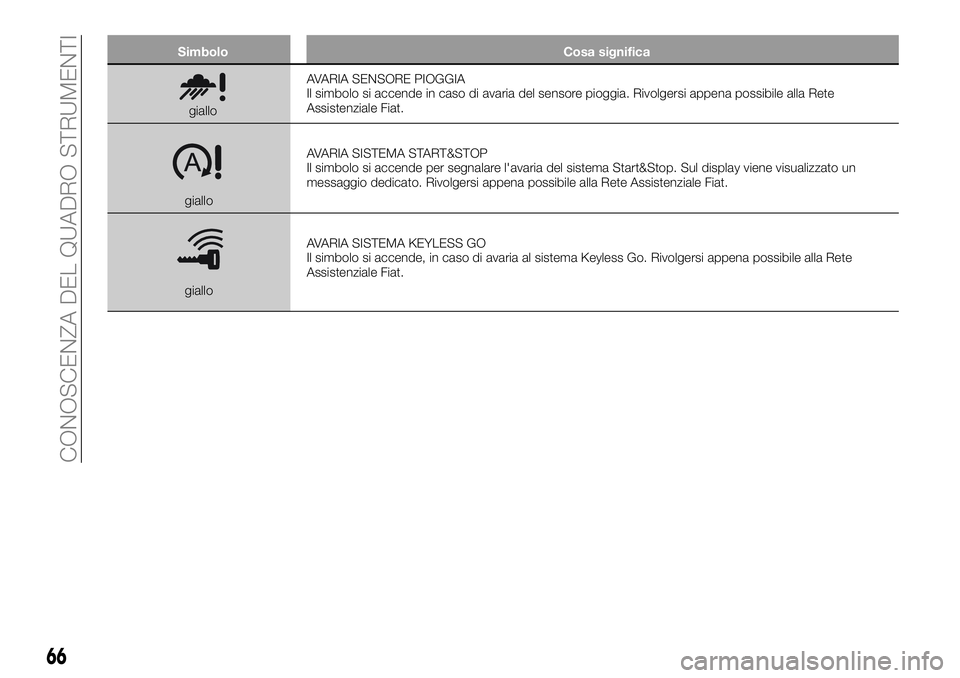

Simbolo Cosa significa
gialloAVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
gialloAVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene visualizzato un
messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA KEYLESS GO
Il simbolo si accende, in caso di avaria al sistema Keyless Go. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
66
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
gialloPOSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
gialloAVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per far eliminare l'avaria.
gialloAVARIA SISTEMA TRASMISSIONE INTEGRALE 4x4
Il simbolo si accende per indicare che è presente un'anomalia al sistema di trasmissione integrale.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
gialloAVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di parcheggio; luci di
posizione; luci di direzione; luce retronebbia; luce retromarcia; luci targa; luci stop; luci anabbaglianti a LED
(ove presenti).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione
oppure l’interruzione del collegamento elettrico.
gialloAVARIA LUCI ABBAGLIANTI AUTOMATICHE
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
67

Simbolo Cosa significa
gialloPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un messaggio sul
display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
17)
gialloPULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
(ove presente)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le sostanze
inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
Il simbolo rimane spento durante tutto il ciclo di rigenerazione del DPF e si accende solo quando
le condizioni di guida ne richiedono la segnalazione al guidatore. Il simbolo non si accende ogni
volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la segnalazione al
guidatore. Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo
vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime motore superiore a
2000 giri/min.
L'accensione del simbolo non è da intendersi come un'anomalia e non è pertanto necessario recarsi in
officina. Su alcune versioni, unitamente all’accensione del simbolo, il display visualizza il messaggio
dedicato.
AVVERTENZA La mancata osservanza della procedura prevista in caso di accensione del
simbolo per un lungo chilometraggio può portare all’accensione della spia
con conseguente necessita di recarsi presso la Rete Assistenziale Fiat per ripristinare la
corretta funzionalità del dispositivo DPF.18)
68
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
gialloPULIZIA GPF (TRAPPOLA PARTICOLATO) IN CORSO (solo versioni benzina con GPF)
(ove presente)
Portando il dispositivo di avviamento in posizione ON il simbolo si accende, ma deve spegnersi dopo alcuni
secondi.
Il simbolo si accende a luce fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per
segnalare che il sistema GPF ha la necessità di eliminare le sostanze inquinanti imprigionate (particolato)
mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il GPF è in rigenerazione, ma solo quando le condizioni di guida ne
richiedono la segnalazione al guidatore.
Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione. Le
condizioni ottimali per portare a temine il processo vengono raggiunte variando la velocità della vettura
(pressione e rilascio del pedale dell’acceleratore).
Mantenere una velocità superiore a 60 km/h, su percorso extraurbano, con regime motore superiore a
2000 giri/min, fino ad ottenere lo spegnimento del simbolo e del messaggio sul display.
L'accensione del simbolo non è da intendersi come un’anomalia e non è pertanto necessario recarsi in
officina.
gialloAVARIA GPF (TRAPPOLA PARTICOLATO) (solo versioni benzina con GPF)
(ove presente)
Il simbolo si accende a luce fissa, unitamente all’accensione della spia
ed alla visualizzazione di
messaggi dedicati sul display, in caso di avaria della trappola del particolato GPF.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloSEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA)
(ove presente)
Il simbolo di basso livello dell'Additivo per Emissioni Diesel AdBlue® (UREA) si accende se la vettura
possiede un basso livello di AdBlue® (UREA).
Rabboccare il prima possibile il serbatoio dell'AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA). Se il
rabbocco è avvenuto con autonomia del serbatoio AdBlue® (UREA) a zero prima di avviare il veicolo è
possibile attendere fino a 2 minuti.
69

Simbolo Cosa significa
gialloAVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi alla Rete Assistenziale
Fiat.
gialloOLIO MOTORE DEGRADATO
(ove presente)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con intervalli di simbolo
spento di 5 secondi finché l'olio non verrà sostituito.
Il simbolo rimane visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo
continuerà ad accendersi nella modalità precedentemente riportata finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della
vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
19) 20)
gialloAVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, unitamente al messaggio visualizzato dal display, in caso di avaria al
sensore di pressione dell’olio motore.
70
