Nel caso in cui fosse necessario
ricorrere spesso all'avviamento
d'emergenza, far verificare la batteria e
l'impianto di ricarica della vettura dalla
Rete Assistenziale Fiat.
AVVERTENZA Eventuali accessori (ad
es. telefoni cellulari, ecc.) collegati alle
prese di corrente della vettura
assorbono corrente anche se non
vengono utilizzati. Se lasciati collegati
troppo a lungo con motore arrestato
possono scaricare la batteria con
conseguente riduzione della durata di
quest'ultima e/o impossibilità di avviare
il motore.
ATTENZIONE
158)Prima di aprire il cofano motore
assicurarsi che la vettura sia in arresto e
che la chiave di avviamento sia in posizione
STOP. Attenersi a quanto riportato sulla
targhetta applicata sotto il cofano motore .
Si consiglia di estrarre la chiave quando in
vettura sono presenti altre persone. La
vettura deve essere abbandonata sempre
dopo aver estratto la chiave od averla
ruotata in posizione STOP. Durante le
operazioni di rifornimento combustibile
assicurarsi che il motore sia arrestato
(chiave ruotata in posizione STOP).159)Non avvicinarsi troppo alla ventola di
raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
160)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
161)Le batterie contengono acido che
può ustionare la pelle o gli occhi. Le
batterie generano idrogeno, facilmente
infiammabile ed esplosivo. Non avvicinare
quindi fiamme o dispositivi che possano
provocare scintille.
AVVERTENZA
76)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
77)Non collegare il cavo al morsetto
negativo (–) della batteria scarica. La
scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.

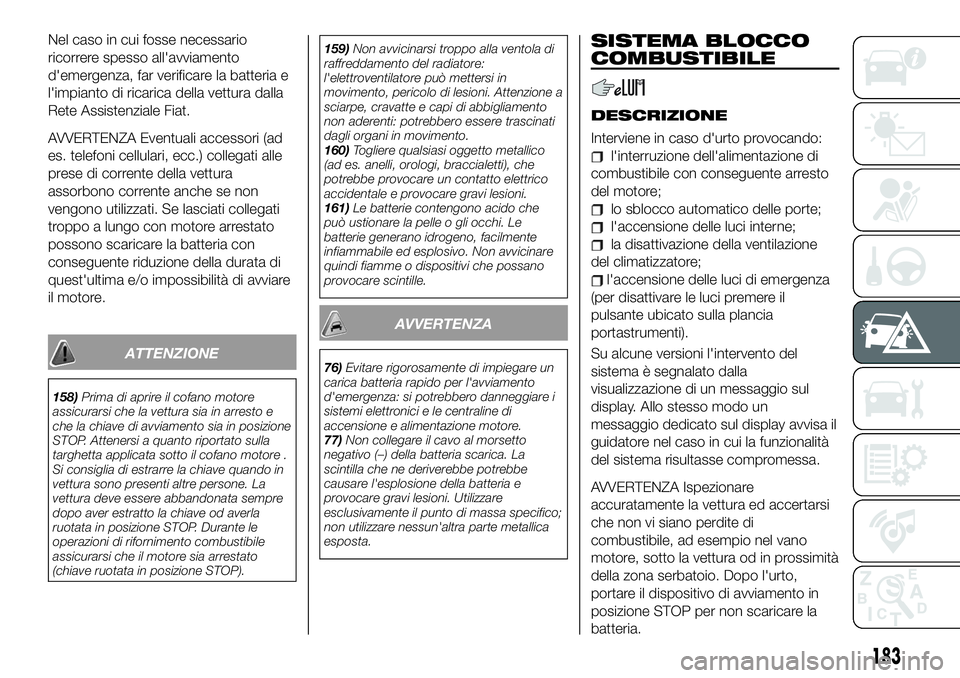

SISTEMA BLOCCO
COMBUSTIBILE
DESCRIZIONE
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione di
combustibile con conseguente arresto
del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne;
la disattivazione della ventilazione
del climatizzatore;
l'accensione delle luci di emergenza
(per disattivare le luci premere il
pulsante ubicato sulla plancia
portastrumenti).
Su alcune versioni l'intervento del
sistema è segnalato dalla
visualizzazione di un messaggio sul
display. Allo stesso modo un
messaggio dedicato sul display avvisa il
guidatore nel caso in cui la funzionalità
del sistema risultasse compromessa.
AVVERTENZA Ispezionare
accuratamente la vettura ed accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio. Dopo l'urto,
portare il dispositivo di avviamento in
posizione STOP per non scaricare la
batteria.
183

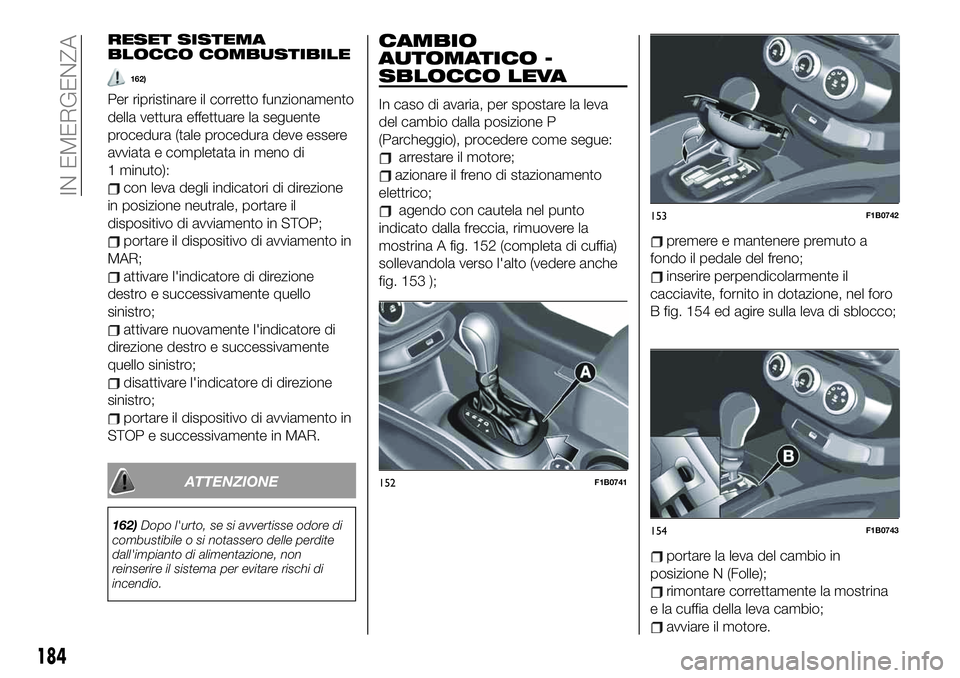

RESET SISTEMA
BLOCCO COMBUSTIBILE
162)
Per ripristinare il corretto funzionamento
della vettura effettuare la seguente
procedura (tale procedura deve essere
avviata e completata in meno di
1 minuto):
con leva degli indicatori di direzione
in posizione neutrale, portare il
dispositivo di avviamento in STOP;
portare il dispositivo di avviamento in
MAR;
attivare l'indicatore di direzione
destro e successivamente quello
sinistro;
attivare nuovamente l'indicatore di
direzione destro e successivamente
quello sinistro;
disattivare l'indicatore di direzione
sinistro;
portare il dispositivo di avviamento in
STOP e successivamente in MAR.
ATTENZIONE
162)Dopo l'urto, se si avvertisse odore di
combustibile o si notassero delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
CAMBIO
AUTOMATICO -
SBLOCCO LEVA
In caso di avaria, per spostare la leva
del cambio dalla posizione P
(Parcheggio), procedere come segue:
arrestare il motore;
azionare il freno di stazionamento
elettrico;
agendo con cautela nel punto
indicato dalla freccia, rimuovere la
mostrina A fig. 152 (completa di cuffia)
sollevandola verso l'alto (vedere anche
fig. 153 );
premere e mantenere premuto a
fondo il pedale del freno;
inserire perpendicolarmente il
cacciavite, fornito in dotazione, nel foro
B fig. 154 ed agire sulla leva di sblocco;
portare la leva del cambio in
posizione N (Folle);
rimontare correttamente la mostrina
e la cuffia della leva cambio;
avviare il motore.
152F1B0741
153F1B0742
154F1B0743
184
IN EMERGENZA

CAMBIO
AUTOMATICO -

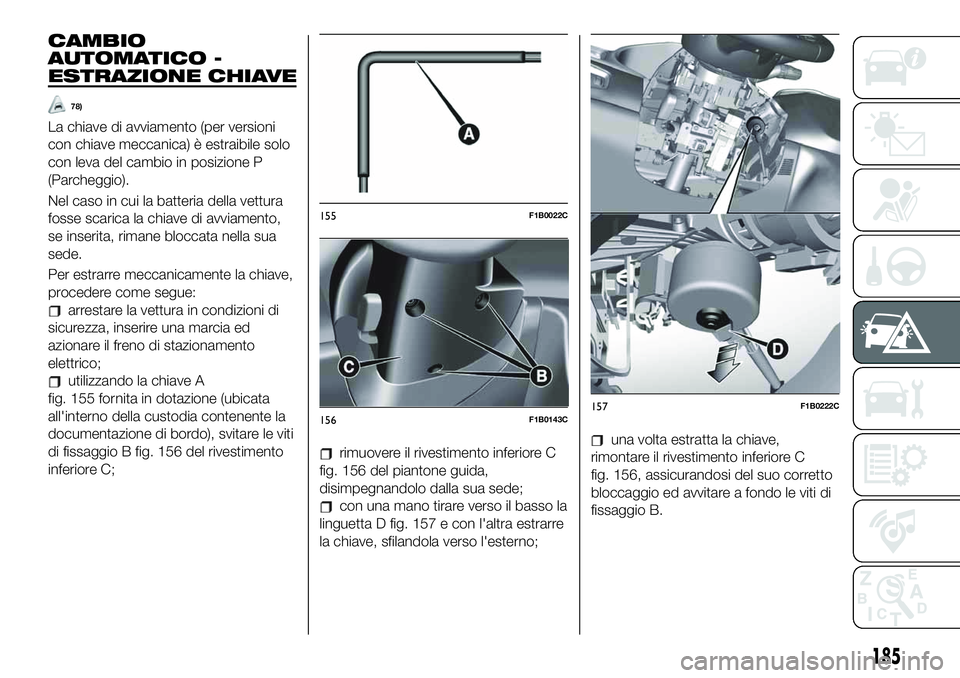

ESTRAZIONE CHIAVE
78)
La chiave di avviamento (per versioni
con chiave meccanica) è estraibile solo
con leva del cambio in posizione P
(Parcheggio).
Nel caso in cui la batteria della vettura
fosse scarica la chiave di avviamento,
se inserita, rimane bloccata nella sua
sede.
Per estrarre meccanicamente la chiave,
procedere come segue:
arrestare la vettura in condizioni di
sicurezza, inserire una marcia ed
azionare il freno di stazionamento
elettrico;
utilizzando la chiave A
fig. 155 fornita in dotazione (ubicata
all'interno della custodia contenente la
documentazione di bordo), svitare le viti
di fissaggio B fig. 156 del rivestimento
inferiore C;
rimuovere il rivestimento inferiore C
fig. 156 del piantone guida,
disimpegnandolo dalla sua sede;
con una mano tirare verso il basso la
linguetta D fig. 157 e con l'altra estrarre
la chiave, sfilandola verso l'esterno;
una volta estratta la chiave,
rimontare il rivestimento inferiore C
fig. 156, assicurandosi del suo corretto
bloccaggio ed avvitare a fondo le viti di
fissaggio B.
155F1B0022C
156F1B0143C157F1B0222C
185

AVVERTENZA
78)È consigliabile far eseguire la procedura
di rimontaggio presso la Rete Assistenziale
Fiat. Nel caso si volesse procedere in modo
autonomo, prestare particolare attenzione
al corretto accoppiamento delle mollette di
aggancio. In caso contrario potrebbe
verificarsi rumorosità dovuta al non corretto
fissaggio del rivestimento inferiore con
quello superiore.
CAMBIO
AUTOMATICO A
DOPPIA FRIZIONE -
SBLOCCO LEVA
In caso di avaria o di batteria scarica,
per sbloccare la leva del cambio,
procedere come segue:
arrestare il motore;
azionare il freno di stazionamento
elettrico;
agendo con cautela nel punto
indicato dalla freccia, rimuovere la
mostrina A fig. 158 (completa di cuffia)
sollevandola verso l'alto (vedere anche
fig. 159 );premere e mantenere premuto a
fondo il pedale del freno;
inserire perpendicolarmente il
cacciavite, fornito in dotazione, nel foro
B fig. 160 ed agire sulla leva di sblocco;
portare la leva del cambio in
posizione N (Folle);
rimontare correttamente la mostrina
e la cuffia della leva cambio;
avviare il motore.
158F1B0741
159F1B0742
160F1B0743
186
IN EMERGENZA

CAMBIO
AUTOMATICO A
DOPPIA FRIZIONE -
ESTRAZIONE CHIAVE
79)
La chiave di avviamento (per versioni
con chiave meccanica) è estraibile solo
con leva del cambio in posizione P
(Parcheggio).
Nel caso in cui la batteria della vettura
fosse scarica la chiave di avviamento,
se inserita, rimane bloccata nella sua
sede.
Per estrarre meccanicamente la chiave,
procedere come segue:
arrestare la vettura in condizioni di
sicurezza, inserire una marcia ed
azionare il freno di stazionamento
elettrico;
utilizzando la chiave A
fig. 161 fornita in dotazione (ubicata
all'interno della custodia contenente la
documentazione di bordo), svitare le viti
di fissaggio B fig. 162 del rivestimento
inferiore C;
rimuovere il rivestimento inferiore C
fig. 162 del piantone guida,
disimpegnandolo dalla sua sede;
con una mano tirare verso il basso la
linguetta D fig. 163 e con l'altra estrarre
la chiave, sfilandola verso l'esterno;
una volta estratta la chiave,
rimontare il rivestimento inferiore C
fig. 162, assicurandosi del suo corretto
bloccaggio ed avvitare a fondo le viti di
fissaggio B.
161F1B0022C
162F1B0143C163F1B0222C
187

AVVERTENZA
79)È consigliabile far eseguire la procedura
di rimontaggio presso la Rete Assistenziale
Fiat. Nel caso si volesse procedere in modo
autonomo, prestare particolare attenzione
al corretto accoppiamento delle mollette di
aggancio. In caso contrario potrebbe
verificarsi rumorosità dovuta al non corretto
fissaggio del rivestimento inferiore con
quello superiore.

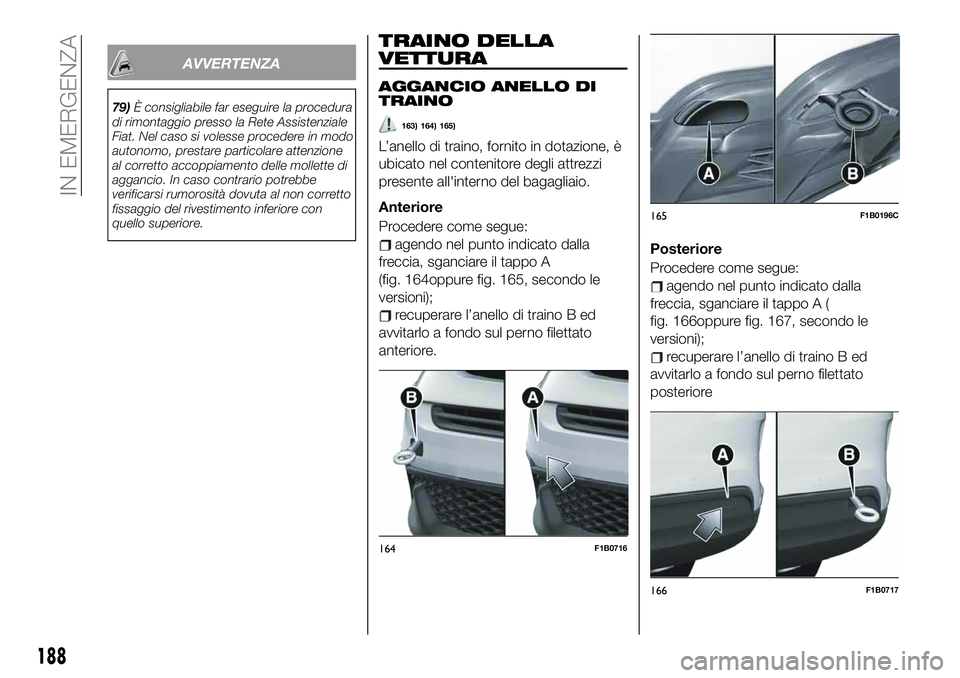

TRAINO DELLA
VETTURA
AGGANCIO ANELLO DI
TRAINO
163) 164) 165)
L’anello di traino, fornito in dotazione, è
ubicato nel contenitore degli attrezzi
presente all'interno del bagagliaio.
Anteriore
Procedere come segue:
agendo nel punto indicato dalla
freccia, sganciare il tappo A
(fig. 164oppure fig. 165, secondo le
versioni);
recuperare l’anello di traino B ed
avvitarlo a fondo sul perno filettato
anteriore.Posteriore
Procedere come segue:
agendo nel punto indicato dalla
freccia, sganciare il tappo A (
fig. 166oppure fig. 167, secondo le
versioni);
recuperare l’anello di traino B ed
avvitarlo a fondo sul perno filettato
posteriore
164F1B0716
165F1B0196C
166F1B0717
188
IN EMERGENZA

ATTENZIONE
163)Per versioni dotate di chiave
meccanica, prima di iniziare il traino ruotare
la chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote. Verificare inoltre che il cambio sia
posizionato in folle (per versioni dotate di
cambio automatico verificare che la leva
cambio sia in posizione N). Per versioni con
chiave elettronica, portare il dispositivo di
avviamento su MAR e successivamente su
STOP, senza aprire la porta.164)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettromeccanico per frenare è
necessario esercitare una maggiore forza
sul pedale e per sterzare è necessaria una
azione più energica sul volante. Non
utilizzare cavi flessibili per effettuare il traino
ed evitare gli strappi. Durante le operazioni
di traino verificare che il fissaggio del giunto
alla vettura non danneggi i componenti a
contatto. Nel trainare la vettura è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore. Prima di
avvitare l'anello, pulire accuratamente la
sede filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a fondo
l'anello nella relativa sede.
165)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione veicolo sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero veicolo al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
167F1B0738
189

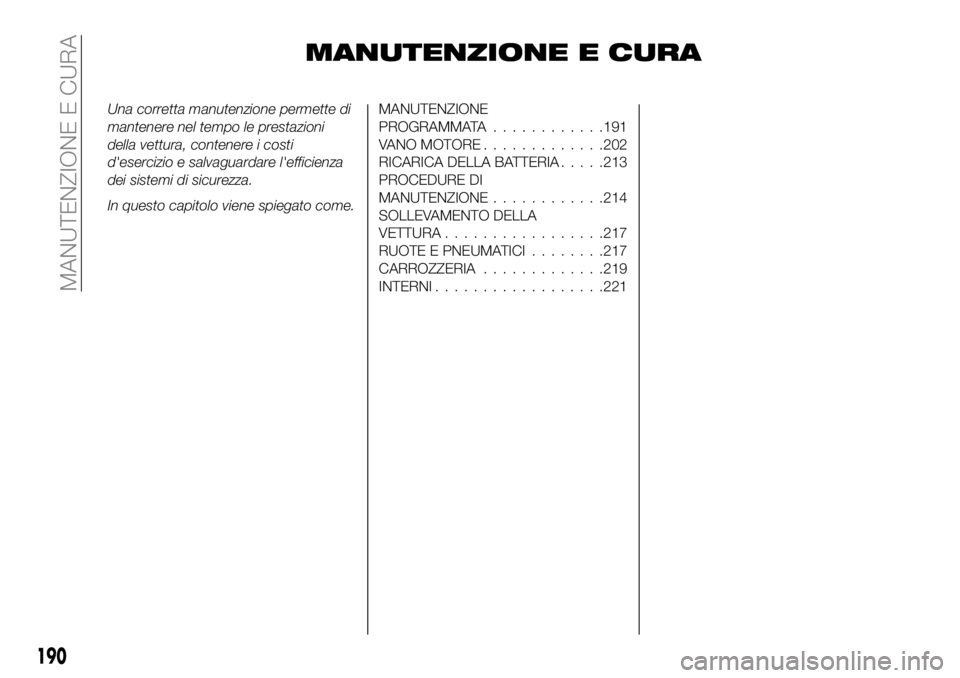

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA............191
VANO MOTORE.............202
RICARICA DELLA BATTERIA.....213
PROCEDURE DI
MANUTENZIONE............214
SOLLEVAMENTO DELLA
VETTURA.................217
RUOTE E PNEUMATICI........217
CARROZZERIA.............219
INTERNI..................221
190
MANUTENZIONE E CURA
