2019 FIAT 500X Libretto Uso Manutenzione (in Italian)

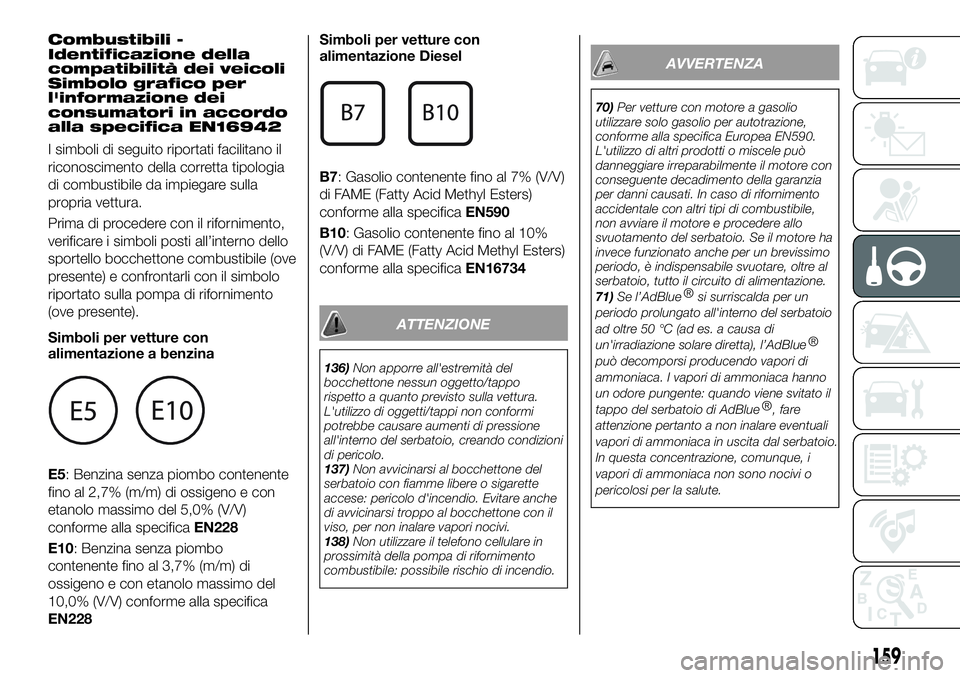

Combustibili -
Identificazione della
compatibilità dei veicoli
Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sulla
propria vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile (ove
presente) e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con
alimentazione a benzina
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228Simboli per vetture con
alimentazione Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN16734
ATTENZIONE
136)Non apporre all'estremità del
bocchettone nessun oggetto/tappo
rispetto a quanto previsto sulla vettura.
L'utilizzo di oggetti/tappi non conformi
potrebbe causare aumenti di pressione
all'interno del serbatoio, creando condizioni
di pericolo.
137)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche
di avvicinarsi troppo al bocchettone con il
viso, per non inalare vapori nocivi.
138)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
AVVERTENZA
70)Per vetture con motore a gasolio
utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L'utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati. In caso di rifornimento
accidentale con altri tipi di combustibile,
non avviare il motore e procedere allo
svuotamento del serbatoio. Se il motore ha
invece funzionato anche per un brevissimo
periodo, è indispensabile svuotare, oltre al
serbatoio, tutto il circuito di alimentazione.
71)Se l’
AdBlue®
si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50 °C (ad es. a causa di
un'irradiazione solare diretta), l’
AdBlue®
può decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno
un odore pungente: quando viene svitato il
tappo del serbatoio di
AdBlue®
, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal serbatoio.
In questa concentrazione, comunque, i
vapori di ammoniaca non sono nocivi o
pericolosi per la salute.
159

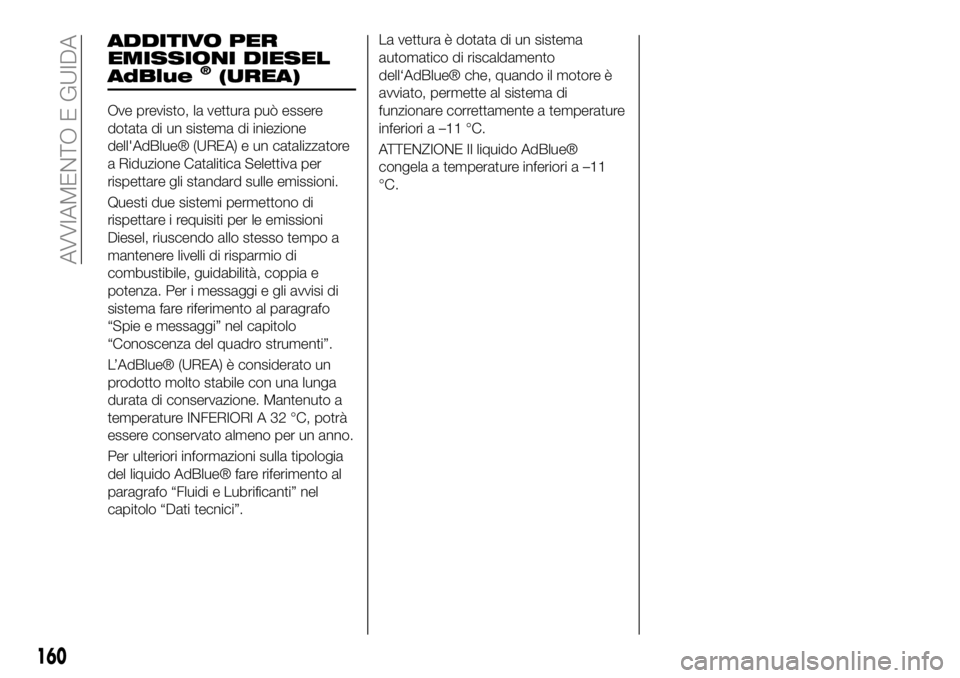

ADDITIVO PER
EMISSIONI DIESEL
AdBlue
®(UREA)
Ove previsto, la vettura può essere
dotata di un sistema di iniezione
dell'AdBlue® (UREA) e un catalizzatore
a Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel, riuscendo allo stesso tempo a
mantenere livelli di risparmio di
combustibile, guidabilità, coppia e
potenza. Per i messaggi e gli avvisi di
sistema fare riferimento al paragrafo
“Spie e messaggi” nel capitolo
“Conoscenza del quadro strumenti”.
L’AdBlue® (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Mantenuto a
temperature INFERIORI A 32 °C, potrà
essere conservato almeno per un anno.
Per ulteriori informazioni sulla tipologia
del liquido AdBlue® fare riferimento al
paragrafo “Fluidi e Lubrificanti” nel
capitolo “Dati tecnici”.La vettura è dotata di un sistema
automatico di riscaldamento
dell‘AdBlue® che, quando il motore è
avviato, permette al sistema di
funzionare correttamente a temperature
inferiori a –11 °C.
ATTENZIONE Il liquido AdBlue®
congela a temperature inferiori a –11
°C.
160

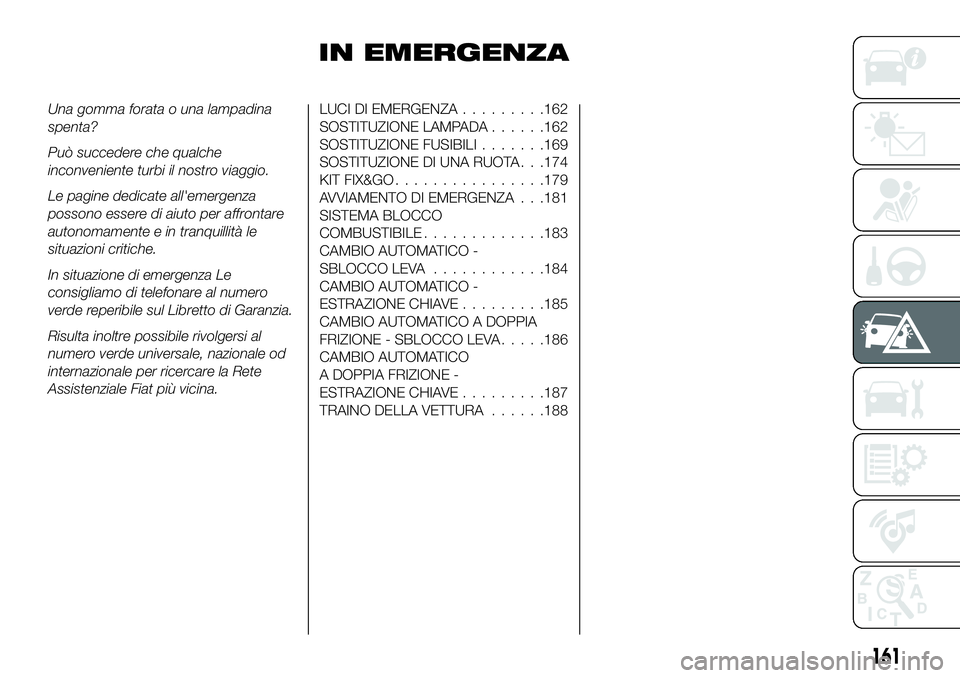

AVVIAMENTO E GUIDA

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde universale, nazionale od
internazionale per ricercare la Rete
Assistenziale Fiat più vicina.LUCI DI EMERGENZA.........162
SOSTITUZIONE LAMPADA......162
SOSTITUZIONE FUSIBILI.......169
SOSTITUZIONE DI UNA RUOTA . . .174
KIT FIX&GO................179
AVVIAMENTO DI EMERGENZA . . .181
SISTEMA BLOCCO
COMBUSTIBILE.............183
CAMBIO AUTOMATICO -
SBLOCCO LEVA............184
CAMBIO AUTOMATICO -
ESTRAZIONE CHIAVE.........185
CAMBIO AUTOMATICO A DOPPIA
FRIZIONE - SBLOCCO LEVA.....186
CAMBIO AUTOMATICO
A DOPPIA FRIZIONE -
ESTRAZIONE CHIAVE.........187
TRAINO DELLA VETTURA......188
161

LUCI DI EMERGENZA
COMANDO
Premere il pulsante fig. 118 per
accendere/spegnere le luci.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza si
accendono automaticamente le luci di
emergenza e sul quadro strumenti si
illuminano le spie
e.
Le luci si spengono automaticamente
nel momento in cui la frenata non ha più
carattere d'emergenza.
SOSTITUZIONE
LAMPADA
139) 140) 141) 142)
72)
INDICAZIONI GENERALIPrima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada
dei fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza di
temperatura e di umidità tra interno ed
esterno del vetro che tuttavia non indica
un’anomalia e non compromette il
normale funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a
partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
118F1B0632C
162
IN EMERGENZA

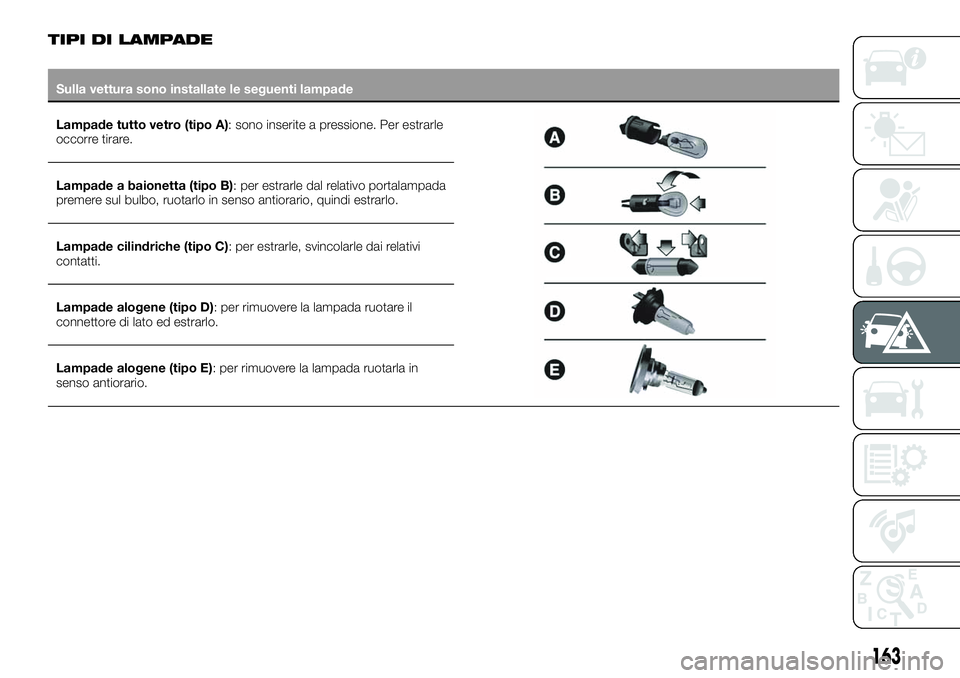

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade
Lampade tutto vetro (tipo A): sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta (tipo B): per estrarle dal relativo portalampada
premere sul bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade cilindriche (tipo C): per estrarle, svincolarle dai relativi
contatti.
Lampade alogene (tipo D): per rimuovere la lampada ruotare il
connettore di lato ed estrarlo.
Lampade alogene (tipo E): per rimuovere la lampada ruotarla in
senso antiorario.
163

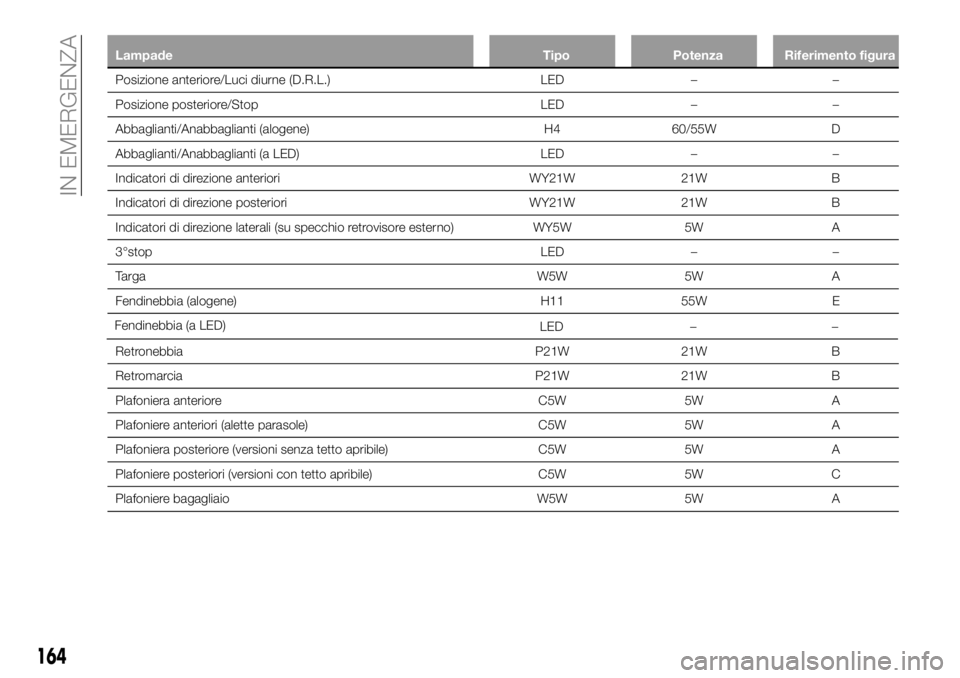

Lampade Tipo Potenza Riferimento figura
Posizione anteriore/Luci diurne (D.R.L.) LED – –
Posizione posteriore/Stop LED – –
Abbaglianti/Anabbaglianti (alogene) H4 60/55W D
Abbaglianti/Anabbaglianti (a LED) LED – –
Indicatori di direzione anteriori WY21W 21W B
Indicatori di direzione posteriori WY21W 21W B
Indicatori di direzione laterali (su specchio retrovisore esterno) WY5W 5W A
3°stop LED – –
Targa W5W 5W A
Fendinebbia
BMPHFOF
H11 55W E
Retronebbia P21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C5W 5W A
Plafoniere anteriori (alette parasole) C5W 5W A
Plafoniera posteriore (versioni senza tetto apribile) C5W 5W A
Plafoniere posteriori (versioni con tetto apribile) C5W 5W C
Plafoniere bagagliaio W5W 5W A
164
IN EMERGENZA
'FOEJOFCCJB
B
-&%
LED – –

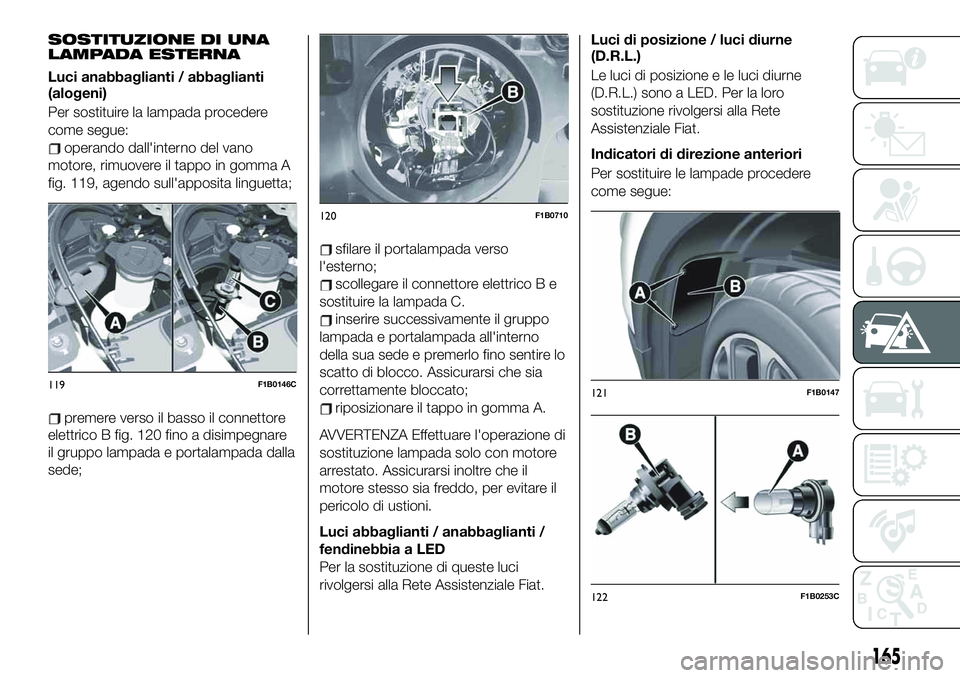

SOSTITUZIONE DI UNA
LAMPADA ESTERNA
Luci anabbaglianti / abbaglianti
(alogeni)
Per sostituire la lampada procedere
come segue:
operando dall'interno del vano
motore, rimuovere il tappo in gomma A
fig. 119, agendo sull'apposita linguetta;
premere
verso
il
basso
il
connettore

elettrico
B
fig.
120
fino
a
disimpegnare

il
gruppo
lampada
e
portalampada
dalla

sede;
sfilare il portalampada verso
l'esterno;
scollegare
il
connettore
elettrico
B
e

sostituire
la
lampada
C.
inserire
successivamente
il
gruppo

lampada
e
portalampada
all'interno

della
sua
sede
e
premerlo
fino
sentire
lo

scatto
di
blocco.
Assicurarsi
che
sia

correttamente
bloccato;
riposizionare
il
tappo
in
gomma
A.
AVVERTENZA
Effettuare
l'operazione
di

sostituzione
lampada
solo
con
motore

arrestato.
Assicurarsi
inoltre
che
il

motore
stesso
sia
freddo,
per
evitare
il

pericolo
di
ustioni.
Luci
abbaglianti
/
anabbaglianti


GFOEJOFCCJB
a
LED
Per
la
sostituzione
di
queste
luci

rivolgersi
alla
Rete
Assistenziale
Fiat.
Luci di posizione / luci diurne
(D.R.L.)
Le luci di posizione e le luci diurne
(D.R.L.) sono a LED. Per la loro
sostituzione rivolgersi alla Rete
Assistenziale Fiat.
Indicatori di direzione anteriori
Per sostituire le lampade procedere
come segue:
119F1B0146C
120F1B0710
121F1B0147
122F1B0253C
165

sterzare completamente le ruote
verso l'interno della vettura;
utilizzando il cacciavite in dotazione,
svitare le viti A fig. 121 e rimuovere lo
sportello d'ispezione B;
individuare la lampada dell'indicatore
di direzione;
ruotare in senso antiorario il gruppo
lampada-portalampada e
successivamente sfilarlo verso
l'esterno;
sostituire la lampada A
fig. 122 montata ad innesto;
rimontare
infine
lo
sportello
di

ispezione
B
fig.
121,
avvitando
a
fondo

le
viti
di
fissaggio
A.
Luci
fendinebbia
BMPHFOF

Per
sostituire
le
lampade
procedere

come
segue:
sterzare
completamente
le
ruote

verso
l'interno
della
vettura;
utilizzando
il
cacciavite
in
dotazione,

svitare
le
viti
A
fig.
121
e
rimuovere
lo

sportello
d'ispezione
B;
individuare
la

lampada
fendinebbia;

ruotare
in
senso
antiorario
il
gruppo

lampada-portalampada
e

successivamente
sfilarlo
verso

l'esterno;
scollegare il connettore elettrico;
sostituire il gruppo lampada-
portalampada B fig. 122;
ricollegare il connettore elettrico al
nuovo gruppo lampada-portalampada;
quindi inserirlo assicurandosi del
corretto bloccaggio;
inserire il gruppo ruotandolo in senso
orario, assicurandosi del corretto
bloccaggio;
rimontare infine lo sportello di
ispezione B fig. 121, avvitando a fondo
le viti di fissaggio A.
Indicatori di direzione laterali
AVVERTENZA La procedura è descritta
puramente a titolo indicativo. Per la
sostituzione della lampada si
raccomanda di rivolgersi alla Rete
Assistenziale Fiat.
Per sostituire la lampada procedere
come segue:
rimuovere la calotta B fig. 123 dello
specchio retrovisore esterno, agendo
con estrema cautela (con attrezzatura
idonea a non lasciar traccia sulle parti
verniciate) intorno alla cornice dello
specchio stesso (come indicato in
figura);
rimuovere il trasparente A quindi
rimuovere la lampada C, sfilandola dal
relativo portalampada.
inserire la nuova lampada,
assicurandosi che risulti correttamente
bloccata;
rimontare il portalampada sul
trasparente A;
rimontare correttamente la calotta B
sullo specchio retrovisore esterno,
assicurandosi che risulti correttamente
bloccata.
123F1B0149C
166
IN EMERGENZA
