183

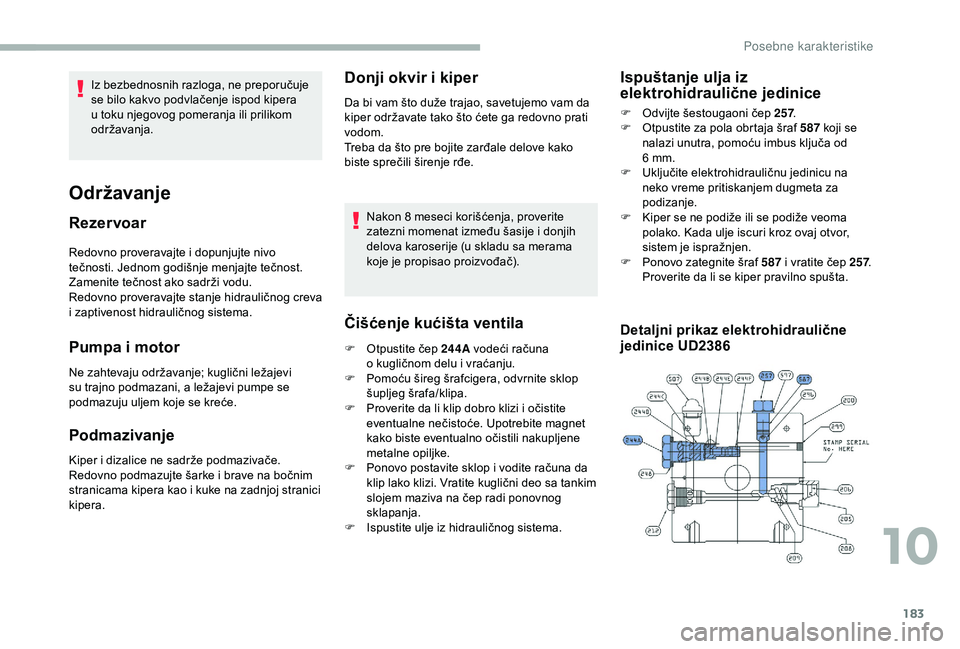

Redovno proveravajte i dopunjujte nivo
t ečnosti. Jednom godišnje menjajte tečnost.
Zamenite tečnost ako sadrži vodu.
Redovno proveravajte stanje hidrauličnog creva
i
zaptivenost hidrauličnog sistema.
Pumpa i motor
Ne zahtevaju održavanje; kuglični ležajevi
su trajno podmazani, a ležajevi pumpe se
podmazuju uljem koje se kreće.
Podmazivanje
Kiper i dizalice ne sadrže podmazivače.
R edovno podmazujte šarke i brave na bočnim
stranicama kipera kao i
kuke na zadnjoj stranici
kipera.
Donji okvir i kiper
Da bi vam što duže trajao, savetujemo vam da
kiper održavate tako što ćete ga redovno prati
vodom.
Treba da što pre bojite zarđale delove kako
biste sprečili širenje rđe.
Nakon 8
meseci korišćenja, proverite
zatezni momenat između šasije i
donjih
delova karoserije (u skladu sa merama
koje je propisao proizvođač).
Čišćenje kućišta ventila
F Otpustite čep 244A vodeći računa
o kugličnom delu i vraćanju.
F

P
omoću šireg šrafcigera, odvrnite sklop
šupljeg šrafa/klipa.
F

P
roverite da li klip dobro klizi i očistite
eventualne nečistoće. Upotrebite magnet
kako biste eventualno očistili nakupljene
metalne opiljke.
F

P
onovo postavite sklop i vodite računa da
klip lako klizi. Vratite kuglični deo sa tankim
slojem maziva na čep radi ponovnog
sklapanja.
F

I
spustite ulje iz hidrauličnog sistema.
Ispuštanje ulja iz
elektrohidraulične jedinice
F Odvijte šestougaoni čep 257 .
F O tpustite za pola obrtaja šraf 587 koji se
nalazi unutra, pomoću imbus ključa od
6
mm.
F

U
ključite elektrohidrauličnu jedinicu na
neko vreme pritiskanjem dugmeta za
podizanje.
F

K
iper se ne podiže ili se podiže veoma
polako. Kada ulje iscuri kroz ovaj otvor,
sistem je ispražnjen.
F

P
onovo zategnite šraf 587

i vratite čep 257.
Proverite da li se kiper pravilno spušta.
Detaljni prikaz elektrohidraulične
jedinice UD2386
Održavanje
Rezervoar
Iz bezbednosnih razloga, ne preporučuje
se bilo kakvo podvlačenje ispod kipera
u
toku njegovog pomeranja ili prilikom
održavanja.
10
Posebne karakteristike

184

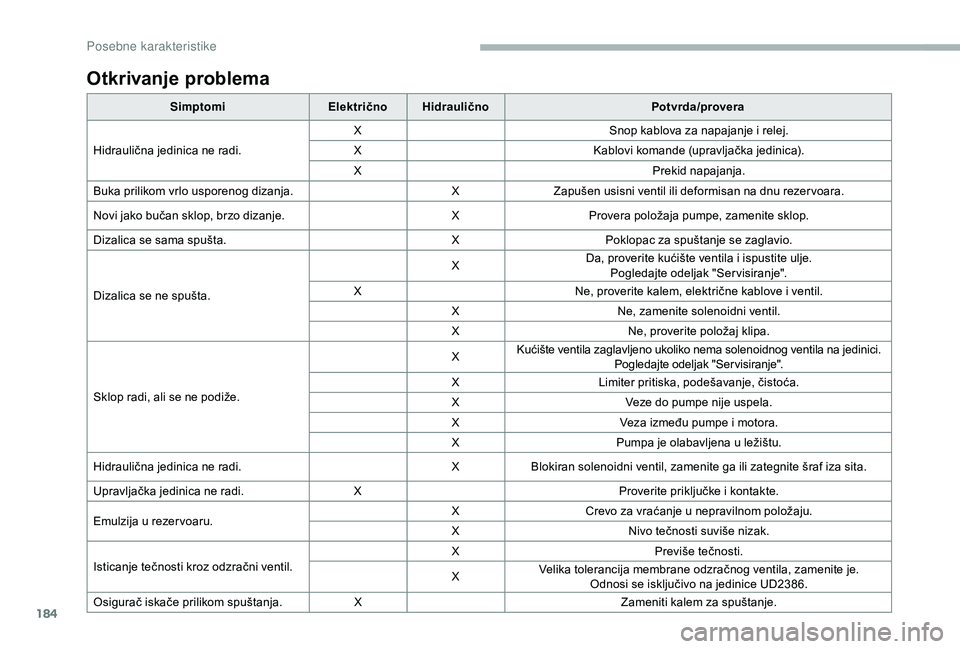

Otkrivanje problema
SimptomiElektričnoHidraulično Potvrda/provera
Hidraulična jedinica ne radi. X
Snop kablova za napajanje i
relej.
X Kablovi komande (upravljačka jedinica).
X Prekid napajanja.
Buka prilikom vrlo usporenog dizanja. XZapušen usisni ventil ili deformisan na dnu rezer voara.
Novi jako bučan sklop, brzo dizanje. XProvera položaja pumpe, zamenite sklop.
Dizalica se sama spušta. XPoklopac za spuštanje se zaglavio.
Dizalica se ne spušta. X
Da, proverite kućište ventila i
ispustite ulje.
Pogledajte odeljak "Ser visiranje".
X Ne, proverite kalem, električne kablove i
ventil.
X Ne, zamenite solenoidni ventil.
X Ne, proverite položaj klipa.
Sklop radi, ali se ne podiže. X
Kućište ventila zaglavljeno ukoliko nema solenoidnog ventila na jedinici.
Pogledajte odeljak "Ser visiranje".
X Limiter pritiska, podešavanje, čistoća.
X Veze do pumpe nije uspela.
X Veza između pumpe i
motora.
X Pumpa je olabavljena u
ležištu.
Hidraulična jedinica ne radi. XBlokiran solenoidni ventil, zamenite ga ili zategnite šraf iza sita.
Upravljačka jedinica ne radi. X Proverite priključke i
kontakte.
Emulzija u

rezer voaru. X
Crevo za vraćanje u
nepravilnom položaju.
X Nivo tečnosti suviše nizak.
Isticanje tečnosti kroz odzračni ventil. X
Previše tečnosti.
X Velika tolerancija membrane odzračnog ventila, zamenite je.
Odnosi se isključivo na jedinice UD2386.
Osigurač iskače prilikom spuštanja. X Zameniti kalem za spuštanje.
Posebne karakteristike

1

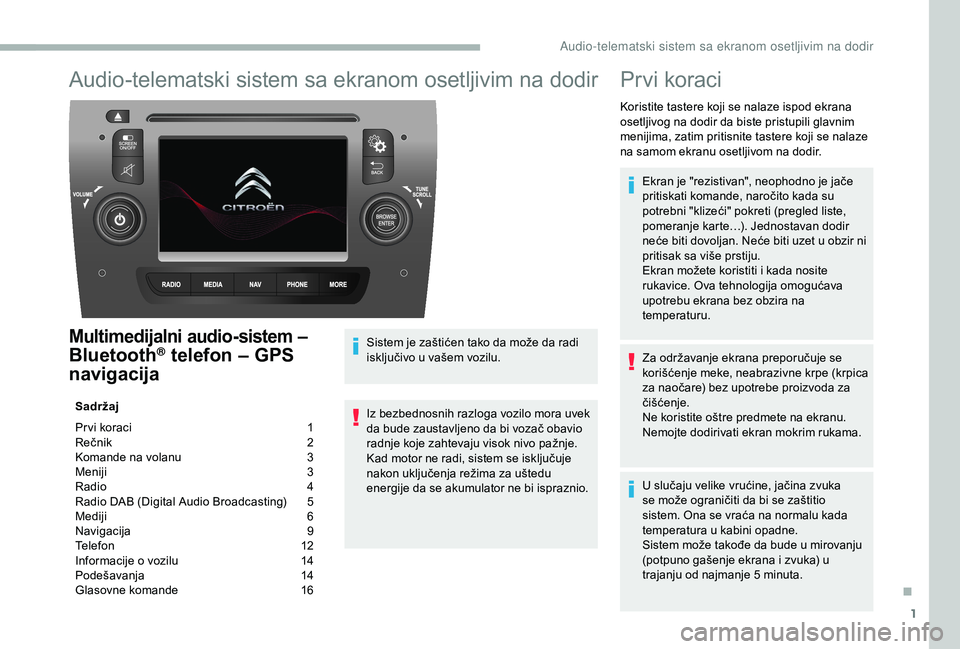

Audio-telematski sistem sa ekranom osetljivim na dodir
Multimedijalni audio-sistem –
Bluetooth® telefon – GPS
navigacija
Sadržaj
Pr vi koraci

1
R

ečnik
2
K

omande na volanu
3
M

eniji
3
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
5
M

ediji
6
N

avigacija
9
T

elefon
1
2
Informacije o
vozilu
1
4
Podešavanja

1
4
Glasovne komande

1
6Sistem je zaštićen tako da može da radi
isključivo u
vašem vozilu.
Iz bezbednosnih razloga vozilo mora uvek
da bude zaustavljeno da bi vozač obavio
radnje koje zahtevaju visok nivo pažnje.
Kad motor ne radi, sistem se isključuje
nakon uključenja režima za uštedu
energije da se akumulator ne bi ispraznio.
Prvi koraci
Koristite tastere koji se nalaze ispod ekrana
osetljivog na dodir da biste pristupili glavnim
menijima, zatim pritisnite tastere koji se nalaze
na samom ekranu osetljivom na dodir. Ekran je "rezistivan", neophodno je jače
pritiskati komande, naročito kada su
potrebni "klizeći" pokreti (pregled liste,
pomeranje karte…). Jednostavan dodir
neće biti dovoljan. Neće biti uzet u
obzir ni
pritisak sa više prstiju.
Ekran možete koristiti i
kada nosite
rukavice. Ova tehnologija omogućava
upotrebu ekrana bez obzira na
temperaturu.
Za održavanje ekrana preporučuje se
korišćenje meke, neabrazivne krpe (krpica
za naočare) bez upotrebe proizvoda za
čišćenje.
Ne koristite oštre predmete na ekranu.
Nemojte dodirivati ekran mokrim rukama.
U slučaju velike vrućine, jačina zvuka
se može ograničiti da bi se zaštitio
sistem. Ona se vraća na normalu kada
temperatura u
kabini opadne.
Sistem može takođe da bude u
mirovanju
(potpuno gašenje ekrana i
zvuka) u
trajanju od najmanje 5
minuta.
.
Audio-telematski sistem sa ekranom osetljivim na dodir

2

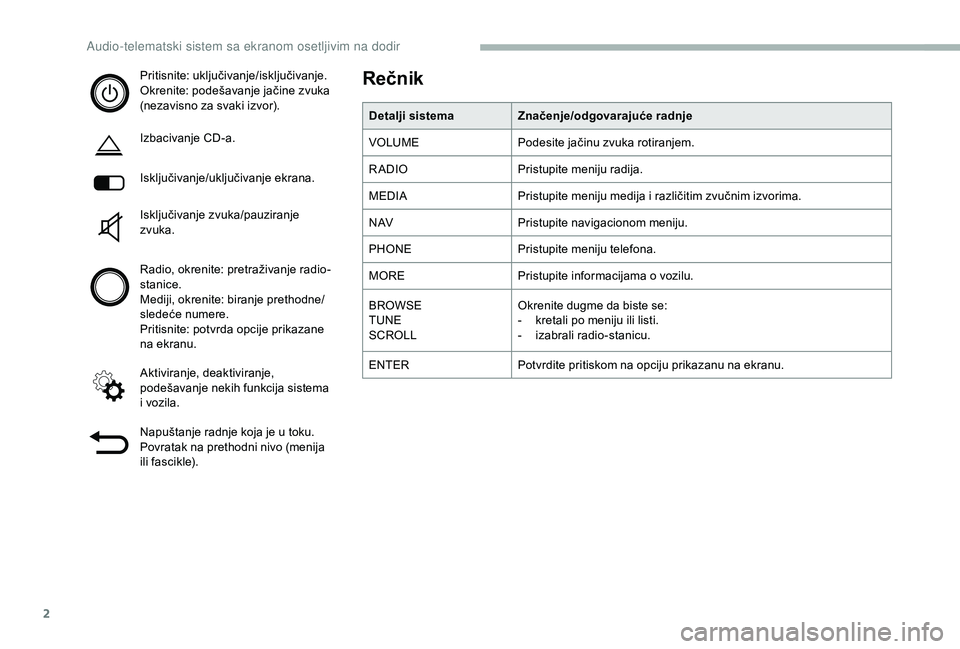

Pritisnite: uključivanje/isključivanje.
Okrenite: podešavanje jačine zvuka
(nezavisno za svaki izvor).
Izbacivanje CD-a.
Isključivanje/uključivanje ekrana.
Isključivanje zvuka/pauziranje
zvuka.
Radio, okrenite: pretraživanje radio-
stanice.
Mediji, okrenite: biranje prethodne/
sledeće numere.
Pritisnite: potvrda opcije prikazane
na ekranu.
Aktiviranje, deaktiviranje,
podešavanje nekih funkcija sistema
i vozila.
Napuštanje radnje koja je u
toku.
Povratak na prethodni nivo (menija
ili fascikle).Rečnik
Detalji sistema Značenje/odgovarajuće radnje
VOLUME Podesite jačinu zvuka rotiranjem.
RADIO Pristupite meniju radija.
MEDIA Pristupite meniju medija i
različitim zvučnim izvorima.
N AV Pristupite navigacionom meniju.
PHONE Pristupite meniju telefona.
MORE Pristupite informacijama o
vozilu.
BROWSE
TUNE
SCROLL Okrenite dugme da biste se:
-

k
retali po meniju ili listi.
-

i
zabrali radio-stanicu.
ENTER Potvrdite pritiskom na opciju prikazanu na ekranu.
A

3

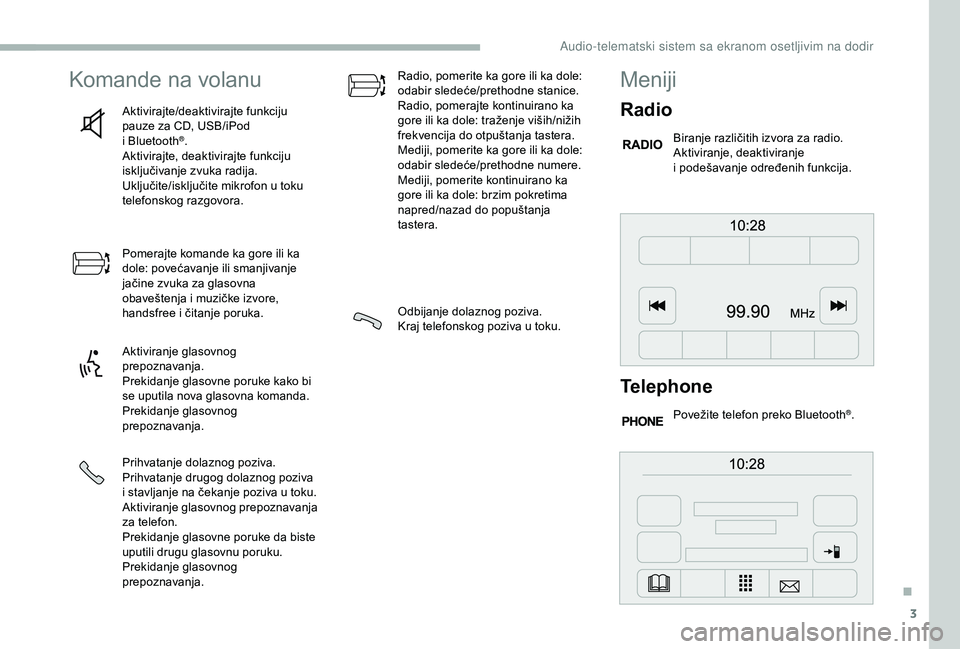

Komande na volanu
Aktivirajte/deaktivirajte funkciju
pauze za CD, USB/iPod
i Bluetooth
®.
Aktivirajte, deaktivirajte funkciju
isključivanje zvuka radija.
Uključite/isključite mikrofon u
toku
telefonskog razgovora.
Pomerajte komande ka gore ili ka
dole: povećavanje ili smanjivanje
jačine zvuka za glasovna
obaveštenja i
muzičke izvore,
handsfree i
čitanje poruka.
Aktiviranje glasovnog
prepoznavanja.
Prekidanje glasovne poruke kako bi
se uputila nova glasovna komanda.
Prekidanje glasovnog
prepoznavanja.
Prihvatanje dolaznog poziva.
Prihvatanje drugog dolaznog poziva
i

stavljanje na čekanje poziva u toku.
Aktiviranje glasovnog prepoznavanja
za telefon.
Prekidanje glasovne poruke da biste
uputili drugu glasovnu poruku.
Prekidanje glasovnog
prepoznavanja. Radio, pomerite ka gore ili ka dole:
odabir sledeće/prethodne stanice.
Radio, pomerajte kontinuirano ka
gore ili ka dole: traženje viših/nižih
frekvencija do otpuštanja tastera.
Mediji, pomerite ka gore ili ka dole:
odabir sledeće/prethodne numere.
Mediji, pomerite kontinuirano ka
gore ili ka dole: brzim pokretima
napred/nazad do popuštanja
tastera.
Odbijanje dolaznog poziva.
Kraj telefonskog poziva u
toku.
Meniji
Radio
Biranje različitih izvora za radio.
Aktiviranje, deaktiviranje
i podešavanje određenih funkcija.
Telephone
Povežite telefon preko Bluetooth®.
.
Audio-telematski sistem sa ekranom osetljivim na dodir

4

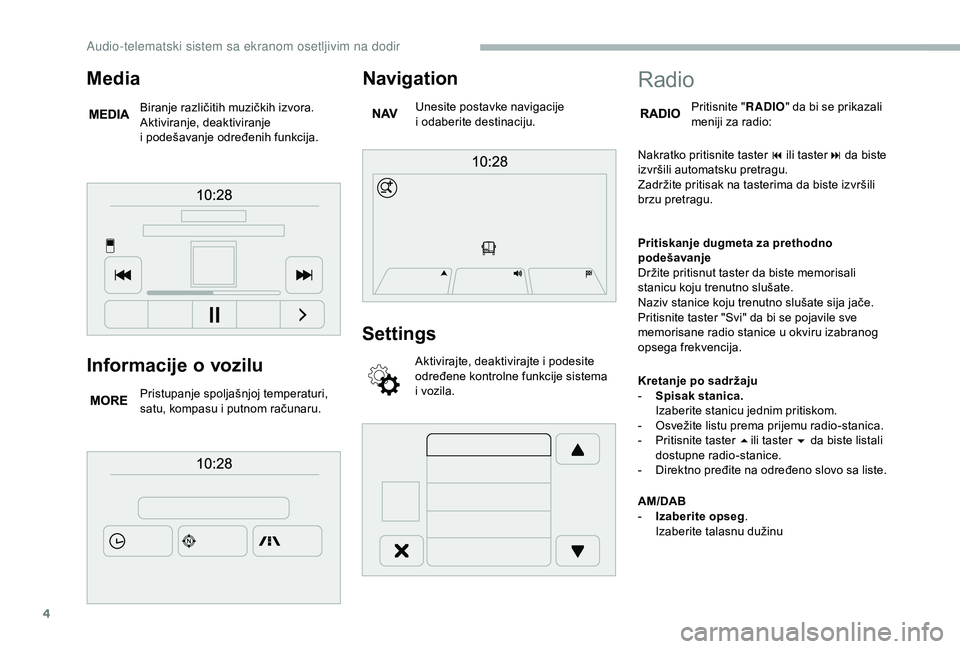

Informacije o vozilu
Pristupanje spoljašnjoj temperaturi,
satu, kompasu i
putnom računaru.
Navigation
Unesite postavke navigacije
i odaberite destinaciju.
Settings
Aktivirajte, deaktivirajte i podesite
o dređene kontrolne funkcije sistema
i
vozila.
Media
Biranje različitih muzičkih izvora.
Aktiviranje, deaktiviranje
i podešavanje određenih funkcija.
Radio
Pritisnite " RADIO" da bi se prikazali
meniji za radio:
Nakratko pritisnite taster 9
ili taster: da biste
izvršili automatsku pretragu.
Zadržite pritisak na tasterima da biste izvršili
brzu pretragu.
Pritiskanje dugmeta za prethodno
podešavanje
Držite pritisnut taster da biste memorisali
stanicu koju trenutno slušate.
Naziv stanice koju trenutno slušate sija jače.
Pritisnite taster "Svi" da bi se pojavile sve
memorisane radio stanice u
okviru izabranog
opsega frekvencija.
Kretanje po sadržaju
-

S

pisak stanica.
Izaberite stanicu jednim pritiskom.
-

O

svežite listu prema prijemu radio-stanica.
-

P

ritisnite taster 5 ili taster 6
da biste listali
dostupne radio-stanice.
-

D

irektno pređite na određeno slovo sa liste.
AM/DAB
-

I

zaberite opseg .
Izaberite talasnu dužinu
Audio-telematski sistem sa ekranom osetljivim na dodir

5

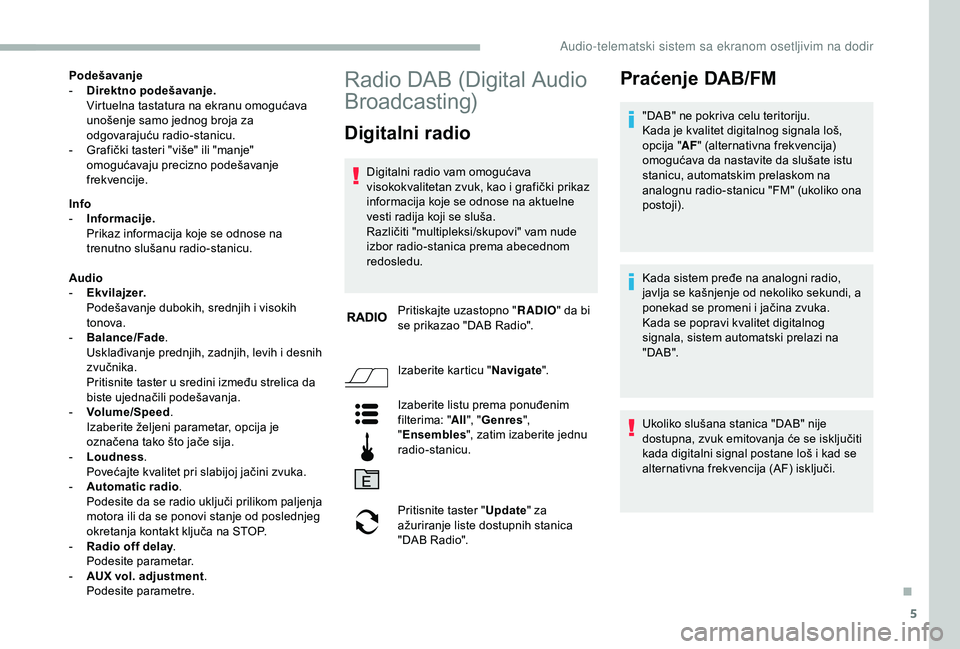

Podešavanje
- D irektno podešavanje.
Virtuelna tastatura na ekranu omogućava
unošenje samo jednog broja za
odgovarajuću radio-stanicu.
-

G
rafički tasteri "više" ili "manje"
omogućavaju precizno podešavanje
frekvencije.
Info
-

I
nformacije.
Prikaz informacija koje se odnose na
trenutno slušanu radio-stanicu.
Audio
-

E
kvilajzer.
Podešavanje dubokih, srednjih i
visokih
tonova.
-

B
alance/Fade .
Usklađivanje prednjih, zadnjih, levih i
desnih
zvučnika.
Pritisnite taster u
sredini između strelica da
biste ujednačili podešavanja.
-

V
olume/Speed .
Izaberite željeni parametar, opcija je
označena tako što jače sija.
-

L
oudness .
Povećajte kvalitet pri slabijoj jačini zvuka.
-

A
utomatic radio .
Podesite da se radio uključi prilikom paljenja
motora ili da se ponovi stanje od poslednjeg
okretanja kontakt ključa na STOP.
-

R
adio off delay .
Podesite parametar.
-

A
UX vol. adjustment .
Podesite parametre.Radio DAB (Digital Audio
Broadcasting)
Digitalni radio
Digitalni radio vam omogućava
visokokvalitetan zvuk, kao i grafički prikaz
informacija koje se odnose na aktuelne
vesti radija koji se sluša.
Različiti "multipleksi/skupovi" vam nude
izbor radio-stanica prema abecednom
redosledu.
Pritiskajte uzastopno " RADIO" da bi
se prikazao "DAB Radio".
Izaberite karticu " Navigate".
Izaberite listu prema ponuđenim
filterima: " All", "Genres ",
" Ensembles ", zatim izaberite jednu
radio-stanicu.
Pritisnite taster " Update" za
ažuriranje liste dostupnih stanica
"DAB Radio".
Praćenje DAB/FM
"DAB" ne pokriva celu teritoriju.
Kada je kvalitet digitalnog signala loš,
opcija " AF" (alternativna frekvencija)
omogućava da nastavite da slušate istu
stanicu, automatskim prelaskom na
analognu radio-stanicu "FM" (ukoliko ona
postoji).
Kada sistem pređe na analogni radio,
javlja se kašnjenje od nekoliko sekundi, a
ponekad se promeni i
jačina zvuka.
Kada se popravi kvalitet digitalnog
signala, sistem automatski prelazi na
" DA B ".
Ukoliko slušana stanica "DAB" nije
dostupna, zvuk emitovanja će se isključiti
kada digitalni signal postane loš i
kad se
alternativna frekvencija (AF) isključi.
.
Audio-telematski sistem sa ekranom osetljivim na dodir

6

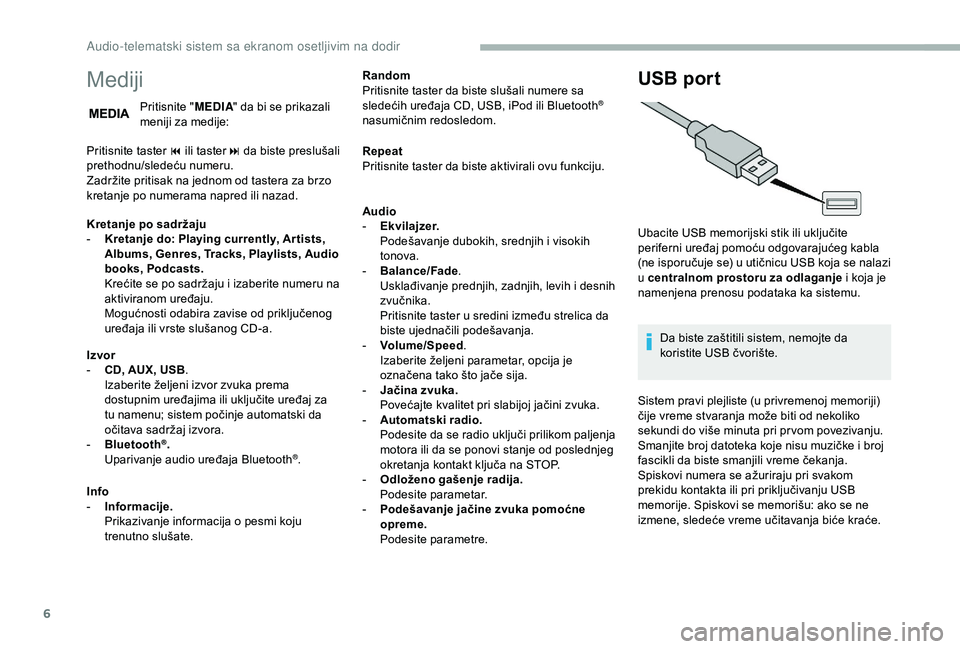

Mediji
Pritisnite "MEDIA" da bi se prikazali
meniji za medije:
Pritisnite taster 9
ili taster: da biste preslušali
prethodnu/sledeću numeru.
Zadržite pritisak na jednom od tastera za brzo
kretanje po numerama napred ili nazad.
Kretanje po sadržaju
-

K

retanje do: Playing currently, Ar tists,
Albums, Genres, Tracks, Playlists, Audio
books, Podcasts.
Krećite se po sadržaju i
izaberite numeru na
aktiviranom uređaju.
Mogućnosti odabira zavise od priključenog
uređaja ili vrste slušanog CD-a.
Izvor
-

C

D, AUX, USB .
Izaberite željeni izvor zvuka prema
dostupnim uređajima ili uključite uređaj za
tu namenu; sistem počinje automatski da
očitava sadržaj izvora.
-

Bl

uetooth
®.
Uparivanje audio uređaja Bluetooth®.
Info
-

I

nformacije.
Prikazivanje informacija o

pesmi koju
trenutno slušate. Random
Pritisnite taster da biste slušali numere sa
sledećih uređaja CD, USB, iPod ili Bluetooth
®
nasumičnim redosledom.
Repeat
Pritisnite taster da biste aktivirali ovu funkciju.
Audio
-

E

kvilajzer.
Podešavanje dubokih, srednjih i

visokih
tonova.
-

B

alance/Fade .
Usklađivanje prednjih, zadnjih, levih i

desnih
zvučnika.
Pritisnite taster u

sredini između strelica da
biste ujednačili podešavanja.
-

V

olume/Speed .
Izaberite željeni parametar, opcija je
označena tako što jače sija.
-

J

ačina zvuka.
Povećajte kvalitet pri slabijoj jačini zvuka.
-

A

utomatski radio.
Podesite da se radio uključi prilikom paljenja
motora ili da se ponovi stanje od poslednjeg
okretanja kontakt ključa na STOP.
-

O

dloženo gašenje radija.
Podesite parametar.
-

P

odešavanje jačine zvuka pomoćne
opreme.
Podesite parametre.
USB port
Ubacite USB memorijski stik ili uključite
periferni uređaj pomoću odgovarajućeg kabla
(ne isporučuje se) u utičnicu USB koja se nalazi
u
centralnom prostoru za odlaganje i koja je
namenjena prenosu podataka ka sistemu.
Da biste zaštitili sistem, nemojte da
koristite USB čvorište.
Sistem pravi plejliste (u privremenoj memoriji)
čije vreme stvaranja može biti od nekoliko
sekundi do više minuta pri pr vom povezivanju.
Smanjite broj datoteka koje nisu muzičke i
broj
fascikli da biste smanjili vreme čekanja.
Spiskovi numera se ažuriraju pri svakom
prekidu kontakta ili pri priključivanju USB
memorije. Spiskovi se memorišu: ako se ne
izmene, sledeće vreme učitavanja biće kraće.
Audio-telematski sistem sa ekranom osetljivim na dodir
