2019 CITROEN JUMPER Priručnik (in Serbian)

167

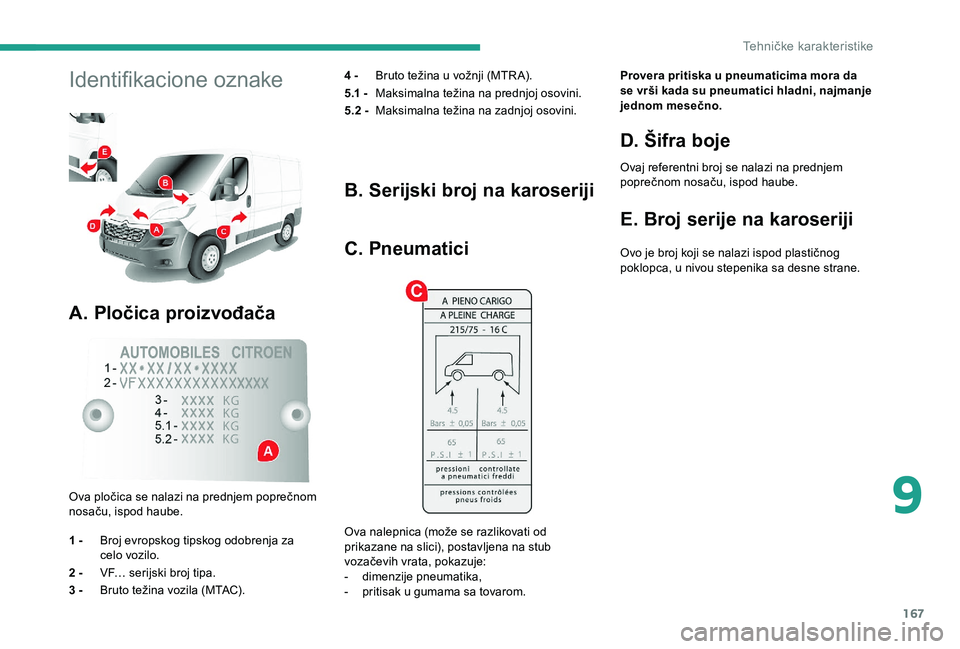

Identifikacione oznake
A. Pločica proizvođača
4 - Bruto težina u vožnji (MTR A).
5.1 - Maksimalna težina na prednjoj osovini.
5.2 - Maksimalna težina na zadnjoj osovini.
Ova pločica se nalazi na prednjem poprečnom
nosaču, ispod haube.
1 - Broj evropskog tipskog odobrenja za
celo vozilo.
2 - VF… serijski broj tipa.
3 - Bruto težina vozila (MTAC).
B. Serijski broj na karoseriji
C. Pneumatici
Ova nalepnica (može se razlikovati od
prikazane na slici), postavljena na stub
vozačevih vrata, pokazuje:
-
d

imenzije pneumatika,
-

p
ritisak u gumama sa tovarom. Provera pritiska u
pneumaticima mora da
se vrši kada su pneumatici hladni, najmanje
jednom mesečno.
D. Šifra boje
Ovaj referentni broj se nalazi na prednjem
poprečnom nosaču, ispod haube.
E. Broj serije na karoseriji
Ovo je broj koji se nalazi ispod plastičnog
poklopca, u nivou stepenika sa desne strane.
9
Tehničke karakteristike

168

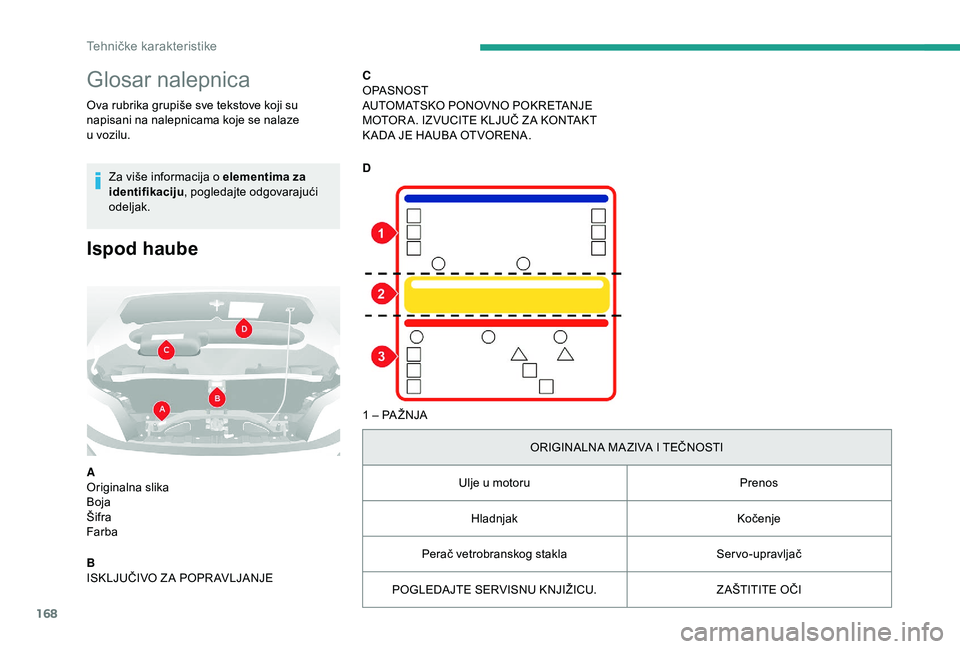

Glosar nalepnica
Ova rubrika grupiše sve tekstove koji su
napisani na nalepnicama koje se nalaze
u vozilu.
Za više informacija o
elementima za
identifikaciju , pogledajte odgovarajući
odeljak.
Ispod haube
A
Originalna slika
Boja
Šifra
Farba
B
ISKLJUČIVO Z A POPR AVLJANJE C
OPASNOST
AUTOMATSKO PONOVNO POKRETANJE
MOTOR A. IZVUCITE KLJUČ Z A KONTAKT
K ADA JE HAUBA OT VORENA.
D
1 – PA ŽNJA
ORIGINALNA MA ZIVA I TEČNOSTI
Ulje u motoruPrenos
Hladnjak Kočenje
Perač vetrobranskog stakla Servo-upravljač
POGLEDAJTE SERVISNU KNJIŽICU. ZAŠTITITE OČI
Tehničke karakteristike

169

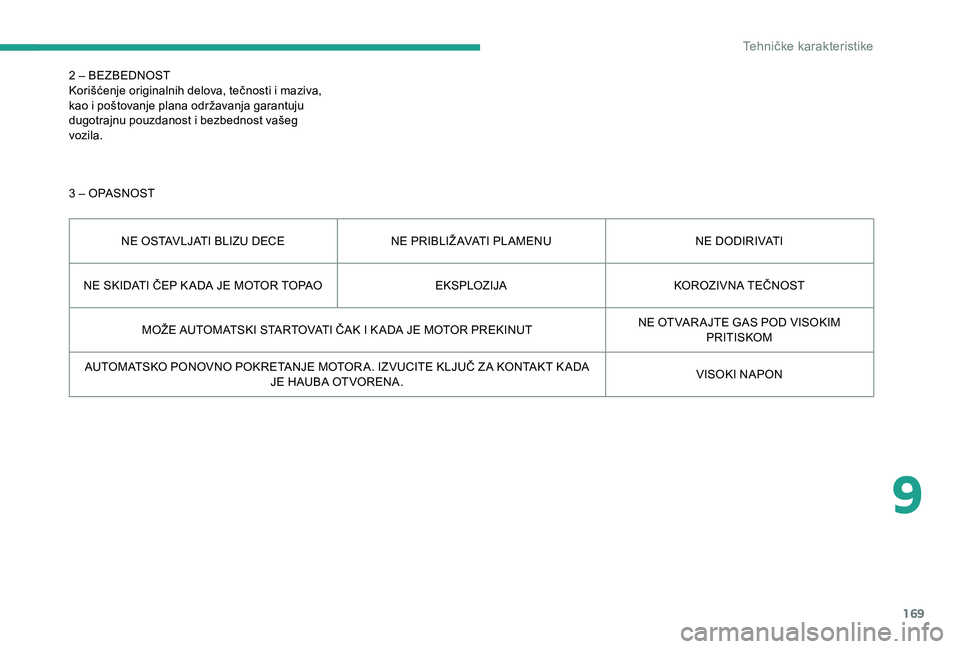

2 – BEZBEDNOST
Korišćenje originalnih delova, tečnosti i maziva,
kao i
poštovanje plana održavanja garantuju
dugotrajnu pouzdanost i
bezbednost vašeg
vozila.
3 – OPASNOST
NE OSTAVLJATI BLIZU DECE NE PRIBLIŽ AVATI PLAMENU NE DODIRIVATI
NE SKIDATI ČEP K ADA JE MOTOR TOPAO EKSPLOZIJAKOROZIVNA TEČNOST
MOŽE AUTOMATSKI STARTOVATI ČAK I K ADA JE MOTOR PREKINUT NE OT VAR AJTE GAS POD VISOKIM
PRITISKOM
AUTOMATSKO PONOVNO POKRETANJE MOTOR A. IZVUCITE KLJUČ Z A KONTAKT K ADA JE HAUBA OT VORENA. VISOKI NAPON
9
Tehničke karakteristike

170

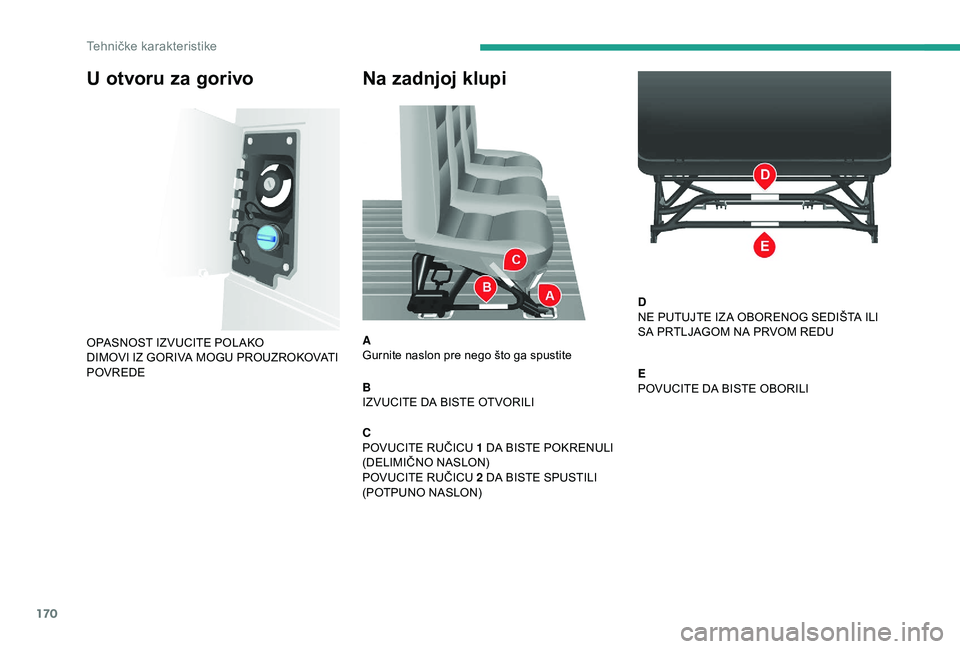

Na zadnjoj klupi
A
Gurnite naslon pre nego što ga spustite
B
IZVUCITE DA BISTE OT VORILI
C
POVUCITE RUČICU 1 DA BISTE POKRENULI
(DELIMIČNO NASLON)
POVUCITE RUČICU 2
DA BISTE SPUSTILI
(POTPUNO NASLON) D
NE PUTUJTE IZ A OBORENOG SEDIŠTA ILI
SA PRTLJAGOM NA PRVOM REDU
E
POVUCITE DA BISTE OBORILI
U otvoru za gorivo
OPASNOST IZVUCITE POLAKO
DIMOVI IZ GORIVA MOGU PROUZROKOVATI
POVREDE
Tehničke karakteristike

171

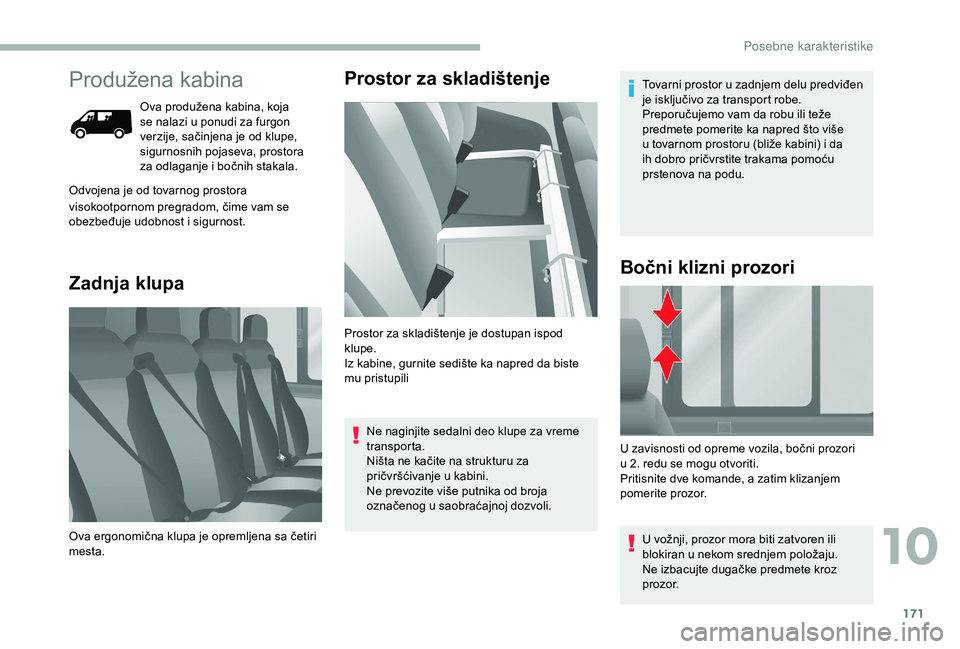

Produžena kabina
Ova produžena kabina, koja
se nalazi u ponudi za furgon
verzije, sačinjena je od klupe,
sigurnosnih pojaseva, prostora
za odlaganje i
bočnih stakala.
Odvojena je od tovarnog prostora
Zadnja klupa Prostor za skladištenje
visokootpornom pregradom, čime vam se
obezbeđuje udobnost i
sigurnost.
Ova ergonomična klupa je opremljena sa četiri
mesta. Prostor za skladištenje je dostupan ispod
klupe.
Iz kabine, gurnite sedište ka napred da biste
mu pristupili
Ne naginjite sedalni deo klupe za vreme
transporta.
Ništa ne kačite na strukturu za
pričvršćivanje u
kabini.
Ne prevozite više putnika od broja
označenog u
saobraćajnoj dozvoli.Tovarni prostor u
zadnjem delu predviđen
je isključivo za transport robe.
Preporučujemo vam da robu ili teže
predmete pomerite ka napred što više
u tovarnom prostoru (bliže kabini) i da
ih dobro pričvrstite trakama pomoću
prstenova na podu.
U zavisnosti od opreme vozila, bočni prozori
u 2. redu se mogu otvoriti.
Pritisnite dve komande, a zatim klizanjem
pomerite prozor.
U vožnji, prozor mora biti zatvoren ili
blokiran u
nekom srednjem položaju.
Ne izbacujte dugačke predmete kroz
prozor.
Bočni klizni prozori
10
P

172

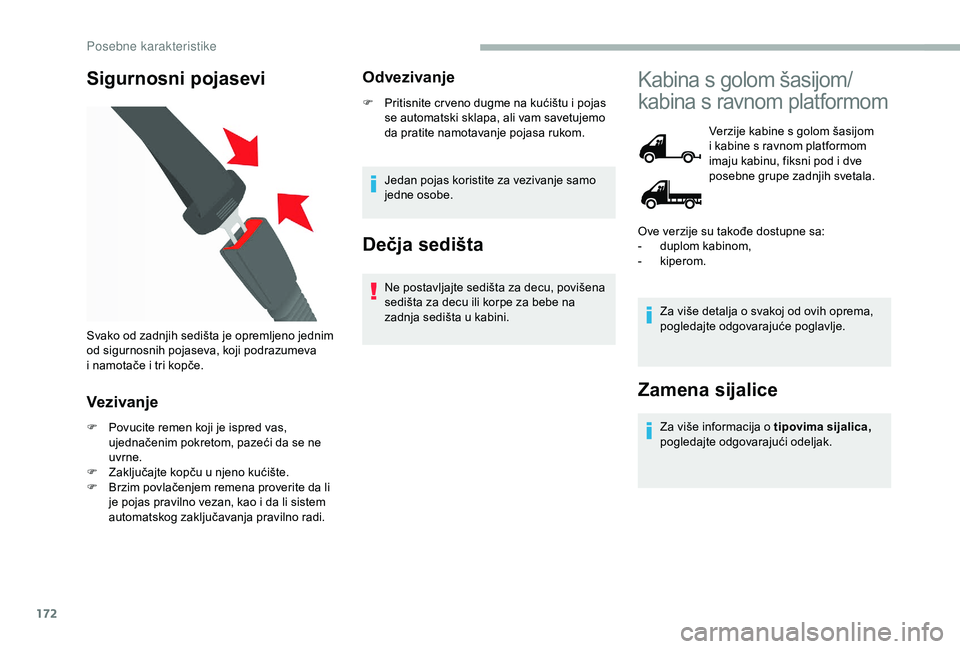

Sigurnosni pojasevi
Vezivanje
F Povucite remen koji je ispred vas, ujednačenim pokretom, pazeći da se ne
uvrne.
F

Z
aključajte kopču u njeno kućište.
F

B
rzim povlačenjem remena proverite da li
je pojas pravilno vezan, kao i
da li sistem
automatskog zaključavanja pravilno radi.
Odvezivanje
F Pritisnite cr veno dugme na kućištu i pojas
se automatski sklapa, ali vam savetujemo
da pratite namotavanje pojasa rukom.
Jedan pojas koristite za vezivanje samo
jedne osobe.
Dečja sedišta
Ne postavljajte sedišta za decu, povišena
sedišta za decu ili korpe za bebe na
zadnja sedišta u
kabini.
Svako od zadnjih sedišta je opremljeno jednim
od sigurnosnih pojaseva, koji podrazumeva
i

namotače i

tri kopče.
Kabina s golom šasijom/
k abina s ravnom platformom
Verzije kabine s golom šasijom
i kabine s ravnom platformom
imaju kabinu, fiksni pod i
dve
posebne grupe zadnjih svetala.
Za više detalja o
svakoj od ovih oprema,
pogledajte odgovarajuće poglavlje.
Zamena sijalice
Za više informacija o tipovima sijalica,
p ogledajte odgovarajući odeljak.
Ove verzije su takođe dostupne sa:
-

d
uplom kabinom,
-
k
iperom.
P

173

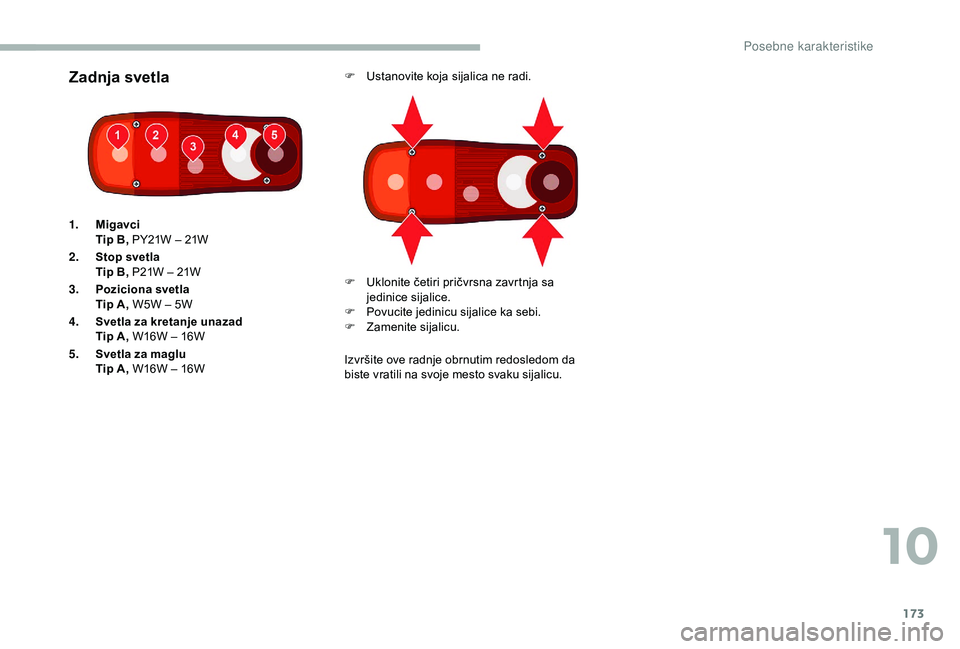

Zadnja svetlaF Ustanovite koja sijalica ne radi.
Izvršite ove radnje obrnutim redosledom da
biste vratili na svoje mesto svaku sijalicu.
1.
Migavci
Tip B, PY21W – 21W
2. Stop svetla
Tip B, P21W – 21W
3. Poziciona svetla
Tip A, W5W – 5W
4. Svetla za kretanje unazad
Tip A, W16W – 16W
5. Svetla za maglu
Tip A, W16W – 16W F

U
klonite četiri pričvrsna zavrtnja sa
jedinice sijalice.
F

P
ovucite jedinicu sijalice ka sebi.
F

Z
amenite sijalicu.
10
Posebne karakteristike

174

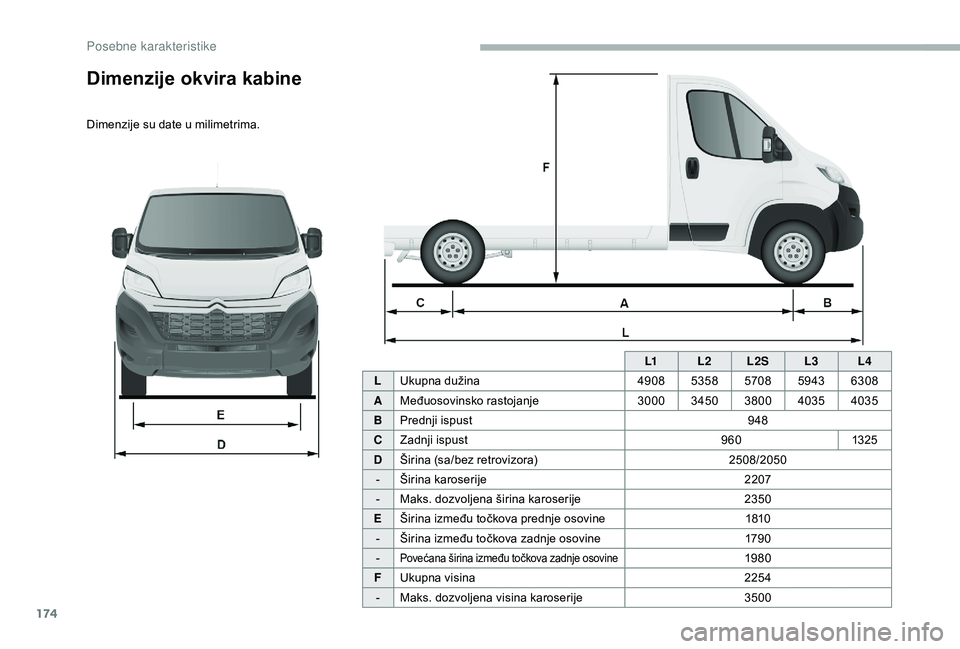

L1L2L2S L3L4
L Ukupna dužina 49085358 57085943 6308
A Međuosovinsko rastojanje 300034503800 4035 4035
B Prednji ispust 948
C Zadnji ispust 9601325
D Širina (sa/bez retrovizora) 2508/2050
- Širina karoserije 2207
- Maks. dozvoljena širina karoserije 2350
E Širina između točkova prednje osovine 1810
- Širina između točkova zadnje osovine 179 0
-
Povećana širina između točkova zadnje osovine1980
F Ukupna visina 2254
- Maks. dozvoljena visina karoserije 3500
Dimenzije okvira kabine
Dimenzije su date u milimetrima.
Posebne karakteristike
