2019 CITROEN C4 CACTUS Návod na použitie (in Slovak)

143
Maximálne zaťaženie rozložené
na strešné tyče, pre výšku nákladu
nepresahujúcu 40 cm: 80 kg.
Keďže táto hodnota sa môže zmeniť,
overte si maximálne zaťaženie vyznačené
v návode, ktorý vám bol dodaný spolu so
strešnými tyčami.
Ak je výška nákladu väčšia než 40
cm,
prispôsobte štýl jazdy povrchu vozovky,
aby nedošlo k
poškodeniu strešných
nosičov a
ich montážnych pr vkov.
Dodržiavajte národnú legislatívu a
predpisy týkajúce sa prepravy predmetov
dlhších ako je vaše vozidlo.
Kapota
Otvorenie
F Otvorte ľavé predné dvere. F
P
otiahnite ovládač, ktorý sa nachádza v
spodnej časti rámu dverí smerom k sebe.
F
N
advihnite ovládač a otvorte kapotu.
F
O
distite podperu z pôvodného miesta
a upevnite ju do držiaka (výrezu). Tak
udržíte kapotu v otvorenej polohe.
Zatvorenie
F Vytiahnite podperu z uchytávacieho zárezu.
F
Z aistite podperu do jej pôvodného
uchytenia.
F

P
rivrite kapotu a v záverečnej fáze ju
uvoľnite. Umiestnenie vnútornej uvoľňovacej páčky
bráni akémukoľvek otvoreniu kapoty,
pokiaľ sú ľavé predné dvere zatvorené.
F
P
otiahnite kapotu a skontrolujte, či je dobre
zaistená.
Pokiaľ je motor teplý, zaobchádzajte s
vonkajším ovládačom a podperou kapoty
veľmi opatrne (riziko popálenia), použite
chránenú zónu.
Po otvorení kapoty dajte pozor, aby ste
nenarazili do ovládača otvárania.
V prípade prudkého vetra kapotu
neotvárajte.
Po vypnutí motora sa môže ventilátor
chladiča uviesť do činnosti: venujte
zvýšenú pozornosť predmetom alebo
oblečeniu, ktoré by sa mohli zachytiť
do vr tuľky ventilátora. Pred akýmkoľvek zásahom pod kapotou
deaktivujte systém Stop & Start, aby
ste predišli riziku zranenia následkom
automatického spustenia režimu START.
7
P

144
Z dôvodu prítomnosti elektrickej výbavy
v motorovom priestore sa odporúča
obmedziť kontakt s vodou (dážď,
umývanie...).
Motory
Benzín
Nafta
Tieto motory predstavujú príklady uvedené ako
návod.
Pozície nasledujúcich pr vkov sa môžu zmeniť:
-
Vz
duchový filter.
-

O
dmerka motorového oleja.
-

P
lniaci otvor motorového oleja. 1.
Nádržka kvapaliny na ostrekovanie okien.
2. Nádržka chladiacej kvapaliny motora.
3. Nádržka brzdovej kvapaliny.
4. Batéria.
5. Poistková skrinka.
6. Vzduchový filter.
7. Odmerka motorového oleja.
8. Plniaci otvor motorového oleja.
9. Vysunutý uzemňovací bod.
Naftový palivový okruh pracuje pod veľmi
vysokým tlakom.
Akýkoľvek zásah na tomto okruhu môže
byť vykonaný výhradne v sieti CITROËN
alebo v inej kvalifikovanej dielni.
Kontrola hladín
Pravidelne kontrolujte úroveň všetkých hladín v
súlade s plánom údržby výrobcu. Ak neexistujú
iné pokyny, hladiny v prípade potreby doplňte.
Pri veľkom poklese hladiny si nechajte
skontrolovať príslušný systém v sieti CITROËN
alebo v kvalifikovanej dielni.
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu a s motorom
vozidla. Počas zásahu pod kapotou motora
buďte opatrný, pretože niektoré zóny
motora môžu byť extrémne horúce
(riziko popálenia) a ventilátor sa môže v
ktoromkoľvek okamihu uviesť do činnosti
(aj pri vypnutom zapaľovaní).
Použité produkty
Vyhnite sa predĺženému kontaktu oleja a
použitých kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu
škodlivá, dokonca korozívna.
Nikdy nevyhadzujte olej a opotrebované
kvapaliny do kanalizácie alebo priamo
na zem.
Použitý olej odovzdajte v sieti
CITROËN alebo v
kvalifikovanej dielni
a likvidujte ho v nádobách určených na
tento účel.
Hladina motorového oleja
Kontrola sa vykonáva buď
pri zapnutom zapaľovaní
prostredníctvom ukazovateľa
hladiny oleja na združenom prístroji
v prípade vozidiel vybavených
elektrickým ukazovateľom hladiny
oleja, alebo pomocou ručnej
o d m e r k y.
Praktick

145
Na zabezpečenie spoľahlivosti merania je
potrebné, aby bolo vozidlo zaparkované
na vodorovnom povrchu s motorom
vypnutým minimálne 30 minút.
Medzi dvoma ser visnými prehliadkami (alebo
výmenami oleja) je normálne dopĺňať olej.
CITROËN vám odporúča kontrolu úrovne
hladiny oleja a jej prípadné doplnenie po
najazdení každých 5
000 km.
Kontrola pomocou ručnej
odmerky
Umiestnenie ručnej odmerky je znázornené na
príslušnej schéme v motorovom priestore.
F
U
chopte odmerku za jej farebný koniec
a
úplne ju vytiahnite.
F

O
dmerku očistite čistou handričkou
nepúšťajúcou vlákna.
F

Z
asuňte odmerku do príslušného priestoru
až na doraz a potom ju vyberte a vykonajte
vizuálnu kontrolu: správne sa má hladina
oleja nachádzať medzi ryskami A a B .A = MA X
B = MIN
Ak zistíte, že sa hladina nachádza nad značkou
A alebo pod značkou B , neštartujte motor.
- A k je prekročená hodnota MAX
(riziko
poškodenia motora), obráťte sa na sieť
CITROËN alebo na kvalifikovanú dielňu.
-

A
k nebola dosiahnutá hodnota MIN,
nevyhnutne musíte doplniť motorový olej.
Charakteristika oleja
Skôr ako hladinu oleja doplníte alebo motorový
olej vymeníte, skontrolujte, či olej zodpovedá
svojimi vlastnosťami typu vášho motora a či je
v súlade s odporúčaniami výrobcu.
Doplnenie motorového oleja
Umiestnenie otvoru na nalievanie motorového
oleja je znázornené na príslušnej schéme v
motorovom priestore.
F

O
dskrutkujte uzáver nádrže na
zabezpečenie prístupu k nalievaciemu
otvoru.
F

O
lej dolievajte po malých dávkach, aby ste
ním nepostriekali súčiastky motora (riziko
požiaru).
F

P
očkajte niekoľko minút a až potom
vykonajte kontrolu hladiny oleja pomocou
manuálnej odmerky.
F

V p
rípade potreby doplňte množstvo oleja.
F

P
o kontrole hladiny oleja dôsledne
zaskrutkujte uzáver nádrže a odmerku
vráťte na príslušné miesto.
Po doplnení oleja bude pri zapnutí
zapaľovania vykonaná kontrola
prostredníctvom ukazovateľa hladiny oleja
na združenom prístroji. Táto kontrola nie
je platná po dobu 30
minút od doplnenia
hladiny.
Výmena motorového oleja
Z dôvodu zaistenia bezporuchovosti motorov a
zariadení na redukciu emisií nikdy nepoužívajte
aditíva do motorového oleja.
7
Praktick

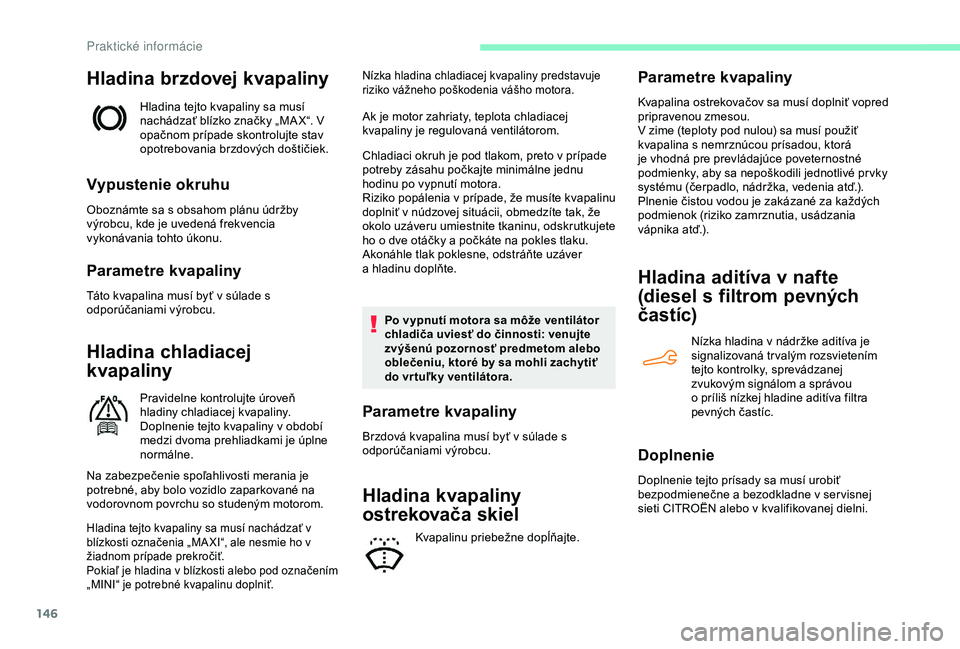

146
Hladina brzdovej kvapaliny
Hladina tejto kvapaliny sa musí
nachádzať blízko značky „MA X“. V
opačnom prípade skontrolujte stav
opotrebovania brzdových doštičiek.
Vypustenie okruhu
Oboznámte sa s obsahom plánu údržby
v ýrobcu, kde je uvedená frekvencia
vykonávania tohto úkonu.
Parametre kvapaliny
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu.
Hladina chladiacej
kvapaliny
Pravidelne kontrolujte úroveň
hladiny chladiacej kvapaliny.
Doplnenie tejto kvapaliny v
období
medzi dvoma prehliadkami je úplne
normálne.
Na zabezpečenie spoľahlivosti merania je
potrebné, aby bolo vozidlo zaparkované na
vodorovnom povrchu so studeným motorom.
Nízka hladina chladiacej kvapaliny predstavuje
riziko vážneho poškodenia vášho motora.
Ak je motor zahriaty, teplota chladiacej
kvapaliny je regulovaná ventilátorom.
Chladiaci okruh je pod tlakom, preto v prípade
potreby zásahu počkajte minimálne jednu
hodinu po vypnutí motora.
Riziko popálenia v
prípade, že musíte kvapalinu
doplniť v
núdzovej situácii, obmedzíte tak, že
okolo uzáveru umiestnite tkaninu, odskrutkujete
ho o
dve otáčky a počkáte na pokles tlaku.
Akonáhle tlak poklesne, odstráňte uzáver
a
hladinu doplňte. Po vypnutí motora sa môže ventilátor
chladiča uviesť do činnosti: venujte
zvýšenú pozornosť predmetom alebo
oblečeniu, ktoré by sa mohli zachytiť
do vr tuľky ventilátora.
Parametre kvapaliny
Brzdová kvapalina musí byť v súlade s
odporúčaniami výrobcu.
Hladina tejto kvapaliny sa musí nachádzať v
blízkosti označenia „MA XI“, ale nesmie ho v
žiadnom prípade prekročiť.
Pokiaľ je hladina v blízkosti alebo pod označením
„MINI“ je potrebné kvapalinu doplniť.
Hladina kvapaliny
ostrekovača skiel
Kvapalinu priebežne dopĺňajte.
Parametre kvapaliny
Kvapalina ostrekovačov sa musí doplniť vopred
pripravenou zmesou.
V zime (teploty pod nulou) sa musí použiť
kvapalina s nemrznúcou prísadou, ktorá
je vhodná pre prevládajúce poveternostné
podmienky, aby sa nepoškodili jednotlivé pr vky
systému (čerpadlo, nádržka, vedenia atď.).
Plnenie čistou vodou je zakázané za každých
podmienok (riziko zamrznutia, usádzania
vápnika atď.).
Hladina aditíva v nafte
(diesel s filtrom pevných
častíc)
Nízka hladina v nádržke aditíva je
s ignalizovaná tr valým rozsvietením
tejto kontrolky, sprevádzanej
zvukovým signálom a
správou
o
príliš nízkej hladine aditíva filtra
pevných častíc.
Doplnenie
Doplnenie tejto prísady sa musí urobiť
bezpodmienečne a bezodkladne v ser visnej
sieti CITROËN alebo v kvalifikovanej dielni.
P

147
Hladina AdBlue
Ak sa dosiahne rezer vná hladina, spustí sa
výstraha.
Ak sa chcete vyhnúť imobilizovaniu vozidla v
súlade s predpismi, musíte doplniť AdBlue.
Viac informácií o AdBlue
® a systéme SCR,
najmä o doplnení hladiny, nájdete v príslušnej
kapitole.
Kontroly
Ak nie je uvedené inak, kontrolujte tieto pr vky
podľa plánu údržby výrobcu a podľa typu
motora vo vašom vozidle.
V opačnom prípade si ich dajte skontrolovať v
sieti CITROËN alebo v kvalifikovanej dielni.
12 V batéria
Batéria si nevyžaduje údržbu.
Pravidelne však kontrolujte
dotiahnutie priskrutkovaných svoriek
(na verziách bez rýchloupínacej
sťahovacej pásky) a čistotu
pripojení.
Pozrite si príslušnú časť ohľadom ďalších
informácií o preventívnych opatreniach,
ktoré je potrebné vykonať pred prácou na
12

V batérií . Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12
V batériu s kyselinou
vyrobenú pokrokovou technológiou, ktorá
sa vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len odborník
v ser visnej sieti CITROËN alebo v
kvalifikovanej dielni.
Vzduchový filter
V závislosti od okolitého prostredia
(napr. prašné prostredie) a od
použitia vozidla (napr. jazda v
m e s te) ho vymieňajte dvakrát
častejšie, ak je to potrebné .
Filter, priestor pre cestujúcich
V závislosti od okolitého prostredia
(napr. prašné prostredie) a od
použitia vozidla (napr. jazda v
m e s te) ho vymieňajte dvakrát
častejšie, ak je to potrebné .
Zanesený interiérový filter môže obmedziť
výkonnosť klimatizačného systému a
spôsobiť vznik neželaných pachov.
Olejový filter
Olejový filter vymieňajte vždy pri
výmene oleja.
Filter pevných častíc
(naftový motor)
Neprerušované svietenie tejto
kontrolky sprevádzané výstražnou
správou signalizuje počiatočné
štádium zanesenia filtra pevných
častíc.
7
Praktick

148
Hneď, ako to jazdné podmienky umožnia,
filter regenerujte tak, že budete jazdiť
rýchlosťou minimálne 60 km/h, až pokým
výstražná kontrolka nezhasne.
Ak výstražná kontrolka zostane
rozsvietená, signalizuje to nedostatočnú
hladinu aditíva.
Podrobnejšie informácie o kontrole
hladín , najmä o hladine aditíva pre
naftové motory nájdete v príslušnej časti.
Na novom vozidle sú pr vé operácie
regenerácie filtra pevných častíc
sprevádzané zápachom „spáleniny“, čo je
úplne normálne.
Po dlhotr vajúcej jazde vozidla veľmi
nízkou rýchlosťou alebo na voľnobežných
otáčkach môžete v ojedinelých prípadoch
pri akcelerácii spozorovať vodné výpary
unikajúce z výfuku. Tieto výpary nemajú
žiaden vplyv na prevádzku vozidla ani na
životné prostredie.
Manuálna prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny oleja).
Automatická prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny oleja).
Elektronická prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny oleja).
Brzdové doštičky
Opotrebovanie brzdových
doštičiek závisí od spôsobu jazdy,
predovšetkým vozidiel používaných
v meste na krátke vzdialenosti.
Niekedy je potrebné nechať si
skontrolovať stav bŕzd aj v období
medzi prehliadkami vozidla.
Ak sa nejedná o unikanie tekutiny v okruhu,
signalizuje pokles hladiny brzdovej kvapaliny
opotrebovanie brzdových doštičiek.
Stav opotrebovania
brzdových kotúčov/bubna
Všetky potrebné informácie týkajúce
sa kontroly stavu opotrebovania
brzdových kotúčov/bubna získate
v ser visnej sieti CITROËN alebo v
kvalifikovanej dielni.
Parkovacia brzda
V prípade príliš dlhej dráhy pohybu
p arkovacej brzdy alebo straty
účinnosti tohto systému je nutné
vykonať nastavenie aj v
období
medzi servisnými prehliadkami.
Kontrola tohto systému sa musí vykonávať v
sieti CITROËN alebo v kvalifikovanej dielni.
Používajte len výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Na účely zabezpečenia optimálnej
činnosti takých dôležitých jednotiek ako je
brzdový okruh CITROËN vyberá a ponúka
špecifické výrobky.
Po umytí vozidla za vlhkého počasia alebo
v zimných podmienkach sa na diskoch
a brzdových doštičkách môže vytvoriť
námraza, čím sa môže znížiť účinnosť
brzdenia. Niekoľkokrát mierne pribrzdite,
aby brzdy vyschli a rozmrazili sa.
P

149
AdBlue® (motory BlueHDi)
Systém SCR
Použitie kvapaliny s názvom AdBlue®
obsahujúcej močovinu ako katalyzátora
premení až 85

% oxidov dusíka (NOx) na dusík
a vodu, ktoré neškodia zdraviu a životnému
prostrediu. AdBlue
® sa nachádza v
špeciálnej nádrži s objemom
približne 17
litrov.
Len čo jej hodnota klesne na úroveň rezer vy,
aktivuje sa automaticky výstražný systém. S
vozidlom bude možné prejsť približne 2
400 km
do úplného vyčerpania nádrže.
Ak je odhadovaný počet prejdených kilometrov
vášho vozidla medzi dvomi prehliadkami vyšší
ako medzná hodnota 20
000 km, je potrebné
doplniť hladinu AdBlue.
V

prípade, že je nádržka AdBlue
®
prázdna, bezpečnostné zariadenie
neumožní naštartovanie motora.
Ak má systém SCR poruchu, úroveň
emisií vášho vozidla nie je v

súlade
s

nariadením Euro 6 a

vaše vozidlo sa
stáva znečisťujúcim.
V

prípade potvrdenej poruchy systému
SCR musíte navštíviť sieť CITROËN alebo
kvalifikovanú dielňu čo možno najskôr: po
prejdení 1

100

km sa systém automaticky
aktivuje a

zabráni naštartovaniu motora.
V oboch prípadoch vás ukazovateľ
jazdného dosahu informuje o vzdialenosti,
ktorú môžete s vozidlom prejsť skôr ako
dôjde k imobilizácii vozidla. Viac informácií o výstrahách a
kontrolkách
a súvisiacich upozorneniach
nájdete v príslušných kapitolách.
Zamrznutie AdBlue
®
AdBlue® zamŕza pri teplotách nižších ako
približne -11 °C.
Systém SCR je vybavený ohrievacím
zariadením AdBlue
®, ktoré vám umožní
jazdu za veľmi chladných poveternostných
podmienok.
Prívod AdBlue®
Odporúčame, aby ste AdBlue® doplnili
hneď po pr vom upozornení na dosiahnutie
hladiny rezer vy.
Za účelom zaistenia, že systém SCR
funguje správne:
-

P

oužívajte len kvapalinu AdBlue
®,
ktorá vyhovuje norme ISO 22241.
-

N

ikdy neprelievajte AdBlue
® do inej
nádoby. Došlo by k

strate kvality.
-

N

ikdy nerieďte AdBlue
® vodou.
Na účely zabezpečenia ochrany životného
prostredia a zaistenie dodržiavania emisnej
normy Euro 6 bez nepriaznivého dopadu na
výkon a spotrebu paliva dieselových motorov
sa spoločnosť CITROËN rozhodla vybaviť
svoje vozidlá systémom na spracovanie
výfukových plynov, ktorý v sebe spája systém
SCR (selektívna katalytická redukcia) a filter
pevných častíc nafty (DPF).
7
Praktick

150
Za účelom získania AdBlue® sa môžete obrátiť
na sieť CITROËN alebo na kvalifikovanú dielňu.
Môžete tiež navštíviť ser visnú stanicu
vybavenú čerpadlami AdBlue
® špeciálne
navrhnutými pre konkrétne vozidlá (pre
verzie s prístupom k nádrži AdBlue
® cez
uzáver plniaceho hrdla palivovej nádrže).
Nikdy nedopĺňajte hladinu kvapaliny
z

dávkovača AdBlue
® vyhradeného pre
nákladné vozidlá.
Odporúčania pre
skladovanie
AdBlue® zamŕza pri teplote približne -11 °C
a

znehodnocuje sa pri teplote vyššej ako 25 °C.
Je potrebné ho skladovať na chladnom mieste
chránenom pred priamym slnečným žiarením.
Za týchto podmienok môže byť kvapalina
uskladnená minimálne jeden rok.
Ak bola kvapalina vystavená mrazom, môže
byť následne použitá po úplnom rozmrazení pri
izbovej teplote.
Neskladujte fľaše alebo plechovky s
AdBlue
® vo vašom vozidle.
Bezpečnostné opatrenia
AdBlue® je roztok na báze močoviny. Táto
kvapalina je nehorľavá, bezfarebná a bez
zápachu (skladuje sa na chladnom mieste).
V prípade kontaktu s pokožkou umyte
postihnuté miesto mydlom a tečúcou vodou.
V prípade kontaktu s očami si oči okamžite
a výdatne vyplachujte veľkým množstvom
vody alebo špeciálnym očným roztokom po
dobu minimálne 15
minút. Ak pálenie alebo
podráždenie pretr váva, vyhľadajte lekársku
pomoc.
V prípade jeho požitia si okamžite vypláchnite
ústnu dutinu čistou vodou a následne vypite
väčšie množstvo vody.
Za určitých podmienok (napríklad vysoká
teplota) nie je možné vylúčiť riziko úniku
amoniaku: nevdychujte kvapalinu. Amoniakové
výpary majú dráždivý účinok na sliznice (oči,
nos a hrdlo).
AdBlue
® uchovávajte mimo dosahu detí, v
originálnej fľaši alebo kanistri.
Postup
Skôr ako doplníte úroveň hladiny, uistite
sa, že je vozidlo zaparkované na rovnom a
horizontálnom povrchu. V zimnom období skontrolujte. či je teplota
vozidla vyššia ako -11
°C. V opačnom prípade
sa v mrazivom počasí AdBlue
® nedá naliať do
nádržky. Odstavte vozidlo na teplejšom mieste
po dobu niekoľkých hodín a následne hladinu
doplňte.
V prípade poruchy AdBlue
® potvrdenej
správou „Doplniť AdBlue: Nedá sa
naštartovať “, musíte doplniť aspoň 5
litrov.
Nikdy nenalievajte AdBlue
® do naftovej
nádrže.
Špecifiká spojené s konfiguráciou prístupu
k nádržke AdBlue
® (cez kufor alebo kryt
palivovej nádrže) nájdete v podrobných
popisoch uvedených nižšie.
V prípade vyšplechnutia kvapaliny
AdBlue
® alebo v prípade, ak sa na boku
karosérie nachádzajú škvrny, okamžite ich
opláchnite studenou vodou alebo ich utrite
vlhkou handričkou.
Ak tekutina skryštalizovala, odstráňte
nános pomocou špongie a teplej vody.
Praktick
