Page 153 of 308

151
Vysokotlakové umývanie
Pri umývaní vášho vozidla udržiavajte
trysku vo vzdialenosti minimálne 30 cm od
s ním a č ov.
Parkovací asistent
Pomocou snímačov nachádzajúcich sa
na nárazníkoch vozidla vám táto funkcia
signalizuje blízkosť prekážok (napríklad:
chodec, vozidlo, strom, závora), ktoré zasahujú
do detekčného poľa.
Niektoré typy prekážok (napríklad: stĺp, kužeľ
označujúci stavenisko), ktoré sa zaznamenali
na začiatku parkovacieho manévru, nebudú
signalizované na jeho konci, ak sa nachádzajú
v slepej zóne detekčného poľa snímačov. Tento systém nemôže v žiadnom prípade
nahradiť pozornosť vodiča.
Zadné parkovacie snímače
Systém sa aktivuje pri zaradení spätného
chodu.
Aktivácia je potvrdená zvukovým signálom.
Po vyradení spätného chodu sa systém
deaktivuje.
Zvuková signalizácia
Grafická signalizácia
Táto signalizácia dopĺňa zvukovú signalizáciu
tak, že na displeji zobrazuje segmenty
približujúce sa k
vozidlu.
V
prípade priblíženia sa k prekážke na veľmi
krátku vzdialenosť sa na displeji zobrazí znak
„Danger“ (Nebezpečenstvo).
Predné parkovacie snímače
Okrem zadných parkovacích snímačov sa
aktivujú aj predné parkovacie snímače, ak
systém zaznamená prekážku vpredu pri
rýchlosti vozidla nižšej ako 10
km/h.
Činnosť predných parkovacích snímačov sa
preruší, ak vozidlo zastane na viac ako tri
sekundy pri zaradenom prevodovom stupni
jazdy vpred, ak nie je zaznamenaná žiadna
ďalšia prekážka, alebo keď vozidlo prekročí
rýchlosť 10
km/h.
Informácia o blízkosti prekážky je signalizovaná
prerušovaným zvukovým signálom, ktorého
frekvencia je tým rýchlejšia, čím je vozidlo
bližšie k prekážke.
Zvuk vysielaný prostredníctvom reproduktora
(ľavého alebo pravého) umožňuje rozlíšiť, na
ktorej strane sa nachádza prekážka.
Keď bude vzdialenosť medzi vozidlom
a
prekážkou kratšia ako tridsať centimetrov,
zvukový signál bude znieť nepretržite.
6
R
Page 154 of 308

152
Zvuk vysielaný reproduktorom (predným
alebo zadným) umožní rozlíšiť, či sa
prekážka nachádza vpredu alebo vzadu.
Deaktivácia/aktivácia
Systém sa aktivuje a deaktivuje
prostredníctvom konfiguračnej ponuky vozidla
alebo pomocou tlačidla na prístrojovej doske (v
závislosti od verzie).
S audio systémom/bez audio systému
F Stlačte toto tlačidlo; kontrolka tlačidla sa rozsvieti, čím potvrdí
deaktivovanie funkcie.
S dotykovým displejom
F V ponuke Driving/Vehicle
vyberte kartu „ Driving
function “, potom „ Parking
sensors “. Funkcia sa automaticky deaktivuje v
prípade ťahania prívesu alebo inštalácie
nosiča bicykla na ťažné zariadenie
(vozidlo vybavené ťažným zariadením
nainštalovaným v súlade s odporúčaniami
výrobcu).
Porucha činnosti
V prípade poruchy pri radení
spätného chodu sa na združenom
prístroji rozsvieti táto kontrolka,
sprevádzaná zobrazením správy a
zvukovým signálom.
Obráťte sa na sieť CITROËN alebo
kvalifikovanú dielňu, kde vám systém
skontrolujú.
V
zlom počasí alebo v zime sa ubezpečte,
že snímače nie sú pokryté blatom, ľadom
ani snehom.
Pri zaradení spätného chodu vás zvukový
signál (dlhé pípnutie) upozorní na
prípadné znečistenie snímačov.
Niektoré zdroje zvuku (motocykel, kamión,
zbíjačka...) môžu aktivovať zvukovú
signalizáciu parkovacieho asistenta. Vysokotlakové umývanie
Pri umývaní vášho vozidla nasmerujte
trysku minimálne 30
cm od snímačov.
Horná cúvacia kamera
Pri zapnutom motore a ihneď po zaradení
spiatočky umožňuje tento systém zobrazenie
dvoch pohľadov na okolie vášho vozidla na
dotykovej obrazovke použitím jednej zadnej
k a m e r y.
Riadenie
Page 155 of 308

153
Obrazovka je rozdelená na dve časti: ľavú s
kontextovým pohľadom, pravú s pohľadom na
vozidlo zhora v jeho blízkom okolí.
Snímače parkovacieho asistenta doplňujú
pohľad na vozidlo zhora.
V ľavej časti sa môžu zobrazovať rôzne
kontextové pohľady:
-
š
tandardný pohľad,
-
p
ohľad 180°,
-
p
riblížený pohľad. V predvolenom nastavení je aktivovaný režim
AUTO.
V tomto režime si systém zvolí najvhodnejší
pohľad pre zobrazenie (štandardný alebo
zväčšený) v závislosti od informácií
poskytovaných parkovacím asistentom.
Počas manévrovania s vozidlom môžete
kedykoľvek zmeniť typ pohľadu.
Princíp činnosti
Pri manévrovaní s vozidlom pri nízkej rýchlosti
sa pomocou zadnej kamery sníma blízke okolie
vozidla. Obraz pôdorysu vášho vozidla v jeho
bezprostrednom okolí je zrekonštruovaný
(znázornený v modrých zátvorkách) v reálnom
čase a postupne počas manévrovania s
vozidlom.
Toto znázornenie umožňuje jednoduchšie
zaparkovanie vášho vozidla do daného
priestoru a vizualizáciu prekážok, ktoré ho
obklopujú.
Tento obraz sa automaticky odstráni, ak vozidlo
ostane stáť nehybné po dlhšiu dobu.
Tento systém slúži ako vizuálna pomôcka,
ktorá v žiadnom prípade nemôže nahradiť
pozornosť vodiča.
Obraz poskytovaný kamerou môže byť
deformovaný reliéfom okolia vozidla.
Tienisté zóny v prípade slnečného
žiarenia alebo nedostatočné svetelné
podmienky môžu stmaviť obraz alebo
znížiť jeho kontrast.
6
R
Page 156 of 308

154
Aktivácia
Aktivuje sa automaticky pri zaradení spiatočky
pri rýchlosti do 10 km/h.
Po zobrazení vedľajšej ponuky si zvoľte jeden
zo štyroch pohľadov: Funkcia sa deaktivuje:
-
V prípade ťahania prívesu alebo pri
nainštalovaní nosiča bicyklov na ťažné
zariadenie (vozidlo vybavené ťažným
zariadením nainštalovaným v
súlade
s
pokynmi výrobcu).
-
P
ri prekročení rýchlosti približne
10
km/h.
-
P
ri otvorení veka kufra.
-
P
ri preradení zo spiatočky (obraz
ostane zobrazený po dobu 7
sekúnd).
-
S
tlačením čer veného krížika v ľavom
hornom rohu na dotykovom tablete.
Kedykoľvek si môžete vybrať režim
zobrazovania stlačením tejto zóny. „Štandardný pohľad“.
„Pohľad 180°“.
„Priblíženie“.
„Režim AUTO“ (Automatický). Pravidelne kontrolujte čistotu objektívu
k a m e r y.
Kameru spätného chodu pravidelne čistite
suchou jemnou handričkou.
Režim AUTO
Tento režim je aktivovaný predvolene. Pomocou snímačov umiestnených na zadnom
nárazníku umožňuje automatický pohľad
prechod zo zadného pohľadu na pohľad na
vozidlo zhora pri priblížení sa k prekážke na
úrovni čer venej čiary (menej ako 30
cm) počas
manévrovania s vozidlom.
Štandardný pohľad
Na displeji sa zobrazí zóna nachádzajúca sa za
vašim vozidlom.
Modré čiary znázorňujú šírku vášho vozidla
s vyklopenými spätnými zrkadlami. Ich
smerovanie zodpovedá polohe volantu.
Čer vená čiara znázorňuje vzdialenosť 30
cm
za zadným nárazníkom a dve modré čiary
vzdialenosť 1
m a 2 m.
Tento pohľad je k dispozícii v režime AUTO
alebo si ho môžete zvoliť v ponuke zmeny
pohľadu.
R
Page 157 of 308

155
Zväčšený pohľad
Prekážky sa môžu zdať vzdialenejšie, než
sú v skutočnosti.
Počas manévrovania je dôležité
kontrolovať bočné strany vozidla pomocou
vonkajších spätných zrkadiel.
Zadné parkovacie snímače umožňujú
taktiež doplniť informácie o blízkom okolí
vozidla.
Kamera si počas manévrovania s vozidlom
uloží do pamäte jeho okolie, aby mohla vytvoriť
pohľad zhora na zadnú časť vozidla v jeho
bezprostrednom okolí, čím umožňuje vyhnúť sa
pri manévrovaní okolitým prekážkam.
Tento pohľad je k dispozícii v režime AUTO
alebo si ho môžete zvoliť v ponuke zmeny
pohľadu.
Pohľad 180°Režim rýchleho naštartovania
Systém Park Assist
Tento systém aktívne pomáha pri parkovaní
vozidla. Deteguje voľné miesto na parkovanie
a
ovláda systém riadenia pre zaparkovanie
v
tomto priestore.
Vodič ovláda akceleráciu, brzdenie, prevodové
stupne a
spojku v prípade manuálnej
prevodovky .
Vodič ovláda akceleráciu, brzdenie
a
prevodové stupne v prípade automatickej
prevodovky .
Pohľad 180° umožňuje výjazd z parkovacieho
miesta so zaradeným spätným chodom a
vopred zaznamenať priblíženie sa iných
vozidiel, chodcov alebo cyklistov.
Tento pohľad sa neodporúča na uskutočnenie
celého manévru.
Skladá sa z
3 oblastí: ľavá A , stredná B a
pravá
C .
T
ento pohľad je k dispozícii len pomocou voľby
v ponuke zmeny pohľadu. Tento režim umožňuje veľmi rýchle zobrazenie
príslušného pohľadu (ľavá strana) a pohľadu z
hornej časti vozidla.
Zobrazí sa správa, ktorá vás upozorní na to,
aby ste skontrolovali okolie vozidla, a to skôr
ako začnete parkovacie manévre.
6
Riadenie
Page 158 of 308

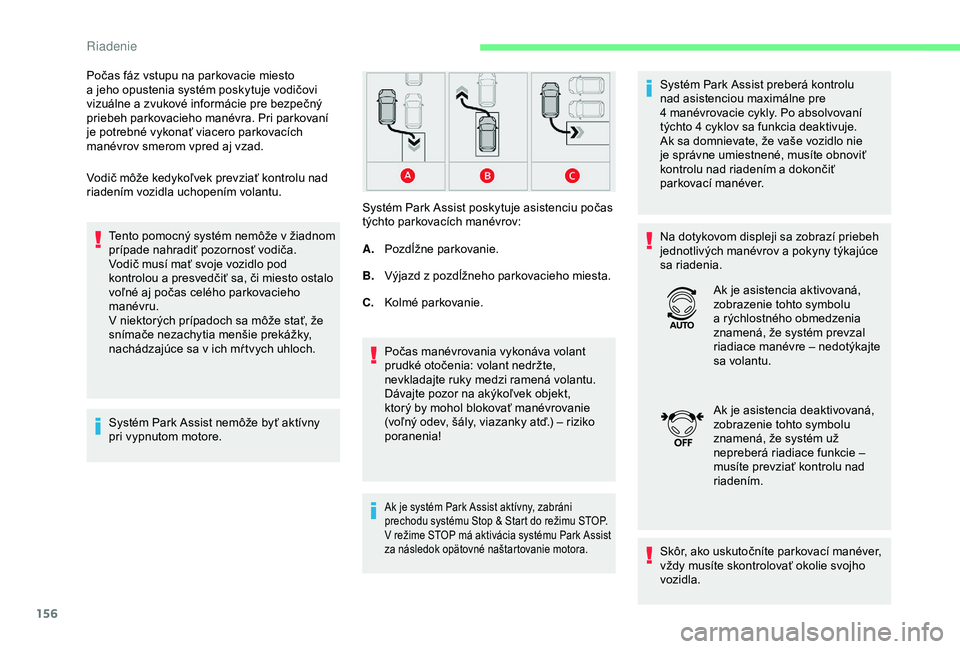

156
Vodič môže kedykoľvek prevziať kontrolu nad
riadením vozidla uchopením volantu.Tento pomocný systém nemôže v žiadnom
prípade nahradiť pozornosť vodiča.
Vodič musí mať svoje vozidlo pod
kontrolou a presvedčiť sa, či miesto ostalo
voľné aj počas celého parkovacieho
manévru.
V niektorých prípadoch sa môže stať, že
snímače nezachytia menšie prekážky,
nachádzajúce sa v ich mŕ tvych uhloch.
Systém Park Assist nemôže byť aktívny
pri vypnutom motore. C.
Kolmé parkovanie.
Počas manévrovania vykonáva volant
prudké otočenia: volant nedržte,
nevkladajte ruky medzi ramená volantu.
Dávajte pozor na akýkoľvek objekt,
ktorý by mohol blokovať manévrovanie
(voľný odev, šály, viazanky atď.) – riziko
poranenia!
Ak je systém Park Assist aktívny, zabráni
prechodu systému Stop & Start do režimu STOP.
V
režime STOP má aktivácia systému Park Assist
za následok opätovné naštartovanie motora.
Systém Park Assist preberá kontrolu
nad asistenciou maximálne pre
4
manévrovacie cykly. Po absolvovaní
týchto 4
cyklov sa funkcia deaktivuje.
Ak sa domnievate, že vaše vozidlo nie
je správne umiestnené, musíte obnoviť
kontrolu nad riadením a dokončiť
parkovací manéver.
Počas fáz vstupu na parkovacie miesto
a
jeho opustenia systém poskytuje vodičovi
vizuálne a
zvukové informácie pre bezpečný
priebeh parkovacieho manévra. Pri parkovaní
je potrebné vykonať viacero parkovacích
manévrov smerom vpred aj vzad.
Systém Park Assist poskytuje asistenciu počas
týchto parkovacích manévrov:
B.Výjazd z
pozdĺžneho parkovacieho miesta. Na dotykovom displeji sa zobrazí priebeh
jednotlivých manévrov a
pokyny týkajúce
sa riadenia.
Ak je asistencia aktivovaná,
zobrazenie tohto symbolu
a
rýchlostného obmedzenia
znamená, že systém prevzal
riadiace manévre – nedotýkajte
sa volantu.
Ak je asistencia deaktivovaná,
zobrazenie tohto symbolu
znamená, že systém už
nepreberá riadiace funkcie –
musíte prevziať kontrolu nad
riadením.
Skôr, ako uskutočníte parkovací manéver,
vždy musíte skontrolovať okolie svojho
vozidla.
A.
Pozdĺžne parkovanie.
Riadenie
Page 159 of 308

157
Funkcia parkovacieho asistenta nie je
počas fázy merania voľného miesta k
dispozícii. Aktivuje sa neskôr a počas
parkovacích manévrov vás upozorní na
priblíženie sa vášho vozidla k prekážke:
keď je vzdialenosť vozidla od prekážky
menšia ako tridsať centimetrov, zvukový
signál bude znieť nepretržite.
Pokiaľ ste deaktivovali funkciu
parkovacieho asistenta, bude automaticky
opäť aktivovaná počas fáz asistovaných
parkovacích manévrov.
Aktivácia systému Park Assist deaktivuje
funkciu kontroly tzv. mŕ tvych uhlov.
Prevádzka
Asistencia pri vjazde na pozdĺžne
parkovacie miesto
F Ak si želáte zaparkovať, aktivujte funkciu výberom položky „ Park Assist“ v karte
„ Driving function “ v ponuke Driving/
Vehicle na dotykovom displeji. F
Z
nížte rýchlosť vozidla na
maximálne 20 km/h a zvoľte si
položku „ Enter parallel parking
space “ na dotykovom displeji.
V prípade vjazdu na pozdĺžne parkovacie
miesto systém nesignalizuje voľné miesta,
ktorých veľkosť je zjavne menšia alebo
väčšia ako obrys vozidla. F
J
azdite pomaly podľa pokynov, až pokiaľ
systém nenájde voľné miesto.
F
P
oužívajte ukazovateľ smeru na parkovacej
strane zvolenej pre aktiváciu funkcie
merania. Mali by ste sa pohybovať vo
vzdialenosti medzi 0,5 m a 1,5 m od radu
zaparkovaných vozidiel.
F
P
ohybujte sa pomaly, až pokiaľ sa
nezobrazí správa sprevádzaná zvukovým
signálom, že máte zaradiť spätný chod.
6
R
Page 160 of 308

158
F Zaraďte spätný chod, pustite volant a pohybujte sa rýchlosťou maximálne
7
km/h.
F
P
rebieha asistovaný parkovací manéver.
Neprekračujte rýchlosť 7
km/h, vykonávajte
manévre posunu vpred alebo vzad a
sledujte upozornenia funkcie „Parkovacieho
asistenta“, až pokiaľ sa nezobrazí správa,
že manéver bol ukončený. Koniec manévru je potvrdený správou a
zvukovým signálom.
Asistencia sa deaktivuje: môžete prevziať
kontrolu nad vozidlom.
Asistencia pri výjazde z
pozdĺžneho parkovacieho miesta
F Ak si želáte opustiť pozdĺžne parkovacie
miesto, naštartujte motor.
F
F
unkciu aktivujete výberom položky „ Park
Assist “ v karte „ Driving function “ v
ponuke Driving/Vehicle na dotykovom
displeji.
F
N
a dotykovom displeji stlačte
položku „ Exit parking slot “.F
P
rebieha asistovaný parkovací manéver.
Neprekračujte rýchlosť 5
km/h, vykonávajte
manévre posunu vpred a vzad a sledujte
upozornenia systému „parkovacieho
asistenta“, až pokiaľ sa nezobrazí správa o
ukončení manévru.
F
Z
apnite príslušný ukazovateľ smeru pre
zvolenú stranu výjazdu.
F
Z
araďte spätný chod alebo chod vpred a
pustite volant.
R
