2018 PEUGEOT 5008 Instrukcja obsługi (in Polish)

207

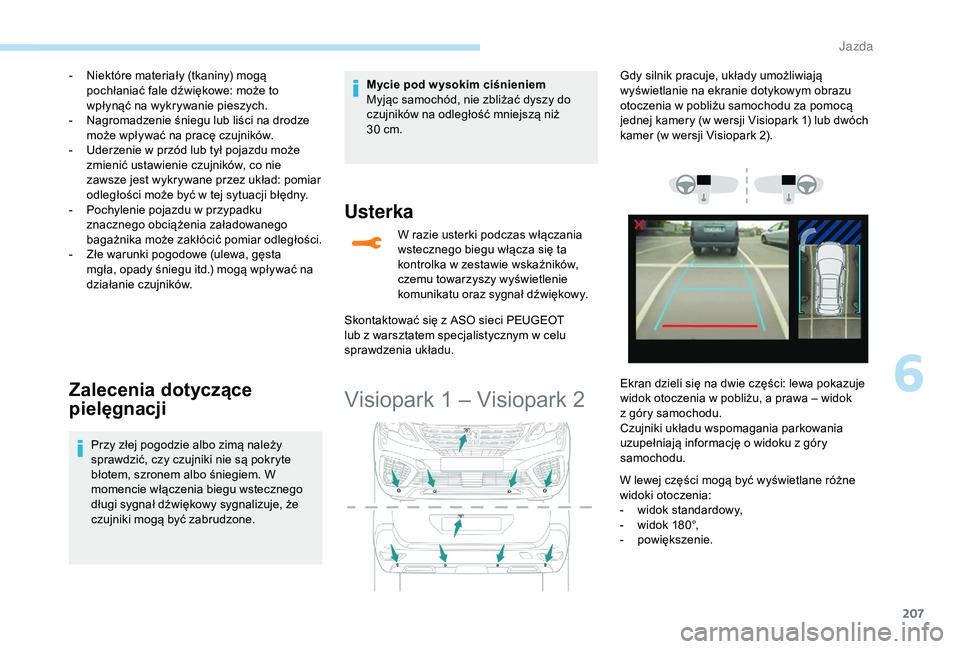

- Niektóre materiały (tkaniny) mogą pochłaniać fale dźwiękowe: może to
wpłynąć na wykrywanie pieszych.
-

N
agromadzenie śniegu lub liści na drodze
może wpływać na pracę czujników.
-

U
derzenie w przód lub tył pojazdu może
zmienić ustawienie czujników, co nie
zawsze jest wykrywane przez układ: pomiar
odległości może być w
tej sytuacji błędny.
-

P
ochylenie pojazdu w przypadku
znacznego obciążenia załadowanego
bagażnika może zakłócić pomiar odległości.
-

Z
łe warunki pogodowe (ulewa, gęsta
mgła, opady śniegu itd.) mogą wpływać na
działanie czujników.
Zalecenia dotyczące
pielęgnacji
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem albo śniegiem. W
momencie włączenia biegu wstecznego
długi sygnał dźwiękowy sygnalizuje, że
czujniki mogą być zabrudzone. Mycie pod w ysokim ciśnieniem
Myjąc samochód, nie zbliżać dyszy do
czujników na odległość mniejszą niż
30
cm.
Usterka
W razie usterki podczas włączania
wstecznego biegu włącza się ta
kontrolka w
zestawie wskaźników,
czemu towarzyszy wyświetlenie
komunikatu oraz sygnał dźwiękowy.
Skontaktować się z
ASO sieci PEUGEOT
lub z

warsztatem specjalistycznym w celu
sprawdzenia układu.
Visiopark 1 – Visiopark 2
W lewej części mogą być wyświetlane różne
widoki otoczenia:
-

w
idok standardowy,
-

w
idok 180°,
-
p

owiększenie.
Gdy silnik pracuje, układy umożliwiają
wyświetlanie na ekranie dotykowym obrazu
otoczenia w
pobliżu samochodu za pomocą
jednej kamery (w wersji Visiopark 1) lub dwóch
kamer (w wersji Visiopark 2).
Ekran dzieli się na dwie części: lewa pokazuje
widok otoczenia w pobliżu, a prawa – widok
z góry samochodu.
Czujniki układu wspomagania parkowania
uzupełniają informację o widoku z góry
samochodu.
6
Jazda

208

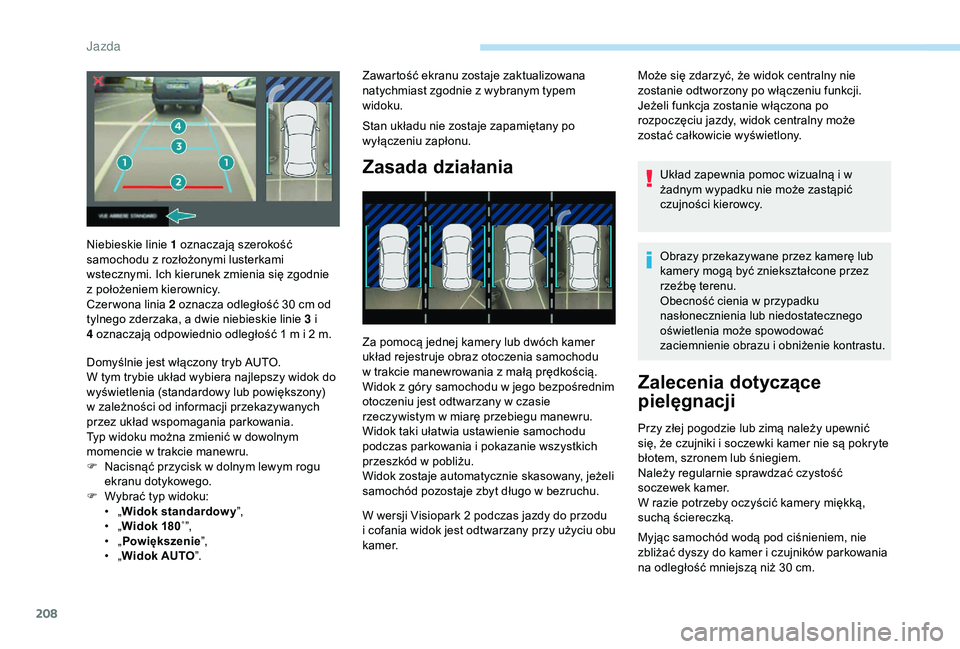

Zawartość ekranu zostaje zaktualizowana
natychmiast zgodnie z wybranym typem
widoku.
Stan układu nie zostaje zapamiętany po
wyłączeniu zapłonu.
Zasada działania
Za pomocą jednej kamery lub dwóch kamer
układ rejestruje obraz otoczenia samochodu
w
trakcie manewrowania z małą prędkością.
Widok z
góry samochodu w jego bezpośrednim
otoczeniu jest odtwarzany w
czasie
rzeczywistym w
miarę przebiegu manewru.
Widok taki ułatwia ustawienie samochodu
podczas parkowania i
pokazanie wszystkich
przeszkód w
pobliżu.
Widok zostaje automatycznie skasowany, jeżeli
samochód pozostaje zbyt długo w
bezruchu.Może się zdarzyć, że widok centralny nie
zostanie odtworzony po włączeniu funkcji.
Jeżeli funkcja zostanie włączona po
rozpoczęciu jazdy, widok centralny może
zostać całkowicie wyświetlony.
Układ zapewnia pomoc wizualną i w
żadnym wypadku nie może zastąpić
czujności kierowcy.
Obrazy przekazywane przez kamerę lub
kamery mogą być zniekształcone przez
rzeźbę terenu.
Obecność cienia w
przypadku
nasłonecznienia lub niedostatecznego
oświetlenia może spowodować
zaciemnienie obrazu i
ob

niżenie kontrastu.
Zalecenia dotyczące
pielęgnacji
Przy złej pogodzie lub zimą należy upewnić
się, że czujniki i soczewki kamer nie są pokryte
błotem, szronem lub śniegiem.
Należy regularnie sprawdzać czystość
soczewek kamer.
W razie potrzeby oczyścić kamery miękką,
suchą ściereczką.
Myjąc samochód wodą pod ciśnieniem, nie
zbliżać dyszy do kamer i
czujników parkowania
na odległość mniejszą niż 30
cm.
Niebieskie linie
1

oznaczają szerokość
samochodu z

rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie
z

położeniem kierownicy.
Czer wona linia 2

oznacza odległość 30

cm od
tylnego zderzaka, a

dwie niebieskie linie 3

i
4

oznaczają odpowiednio odległość 1

m i

2

m.
Domyślnie jest włączony tryb AUTO.
W tym trybie układ wybiera najlepszy widok do
wyświetlenia (standardowy lub powiększony)
w

zależności od informacji przekazywanych
przez układ wspomagania parkowania.
Typ widoku można zmienić w

dowolnym
momencie w

trakcie manewru.
F

N

acisnąć przycisk w

dolnym lewym rogu
ekranu dotykowego.
F

W

ybrać typ widoku:
•

„ W

idok standardowy ”,
•

„ W

idok 180 ˚ ”,
•

„ P

owiększenie ”,
•

„ W

idok AUTO ”. W wersji Visiopark 2

podczas jazdy do przodu
i

c

ofania widok jest odtwarzany przy użyciu obu
k a m e r.
Jazda

209

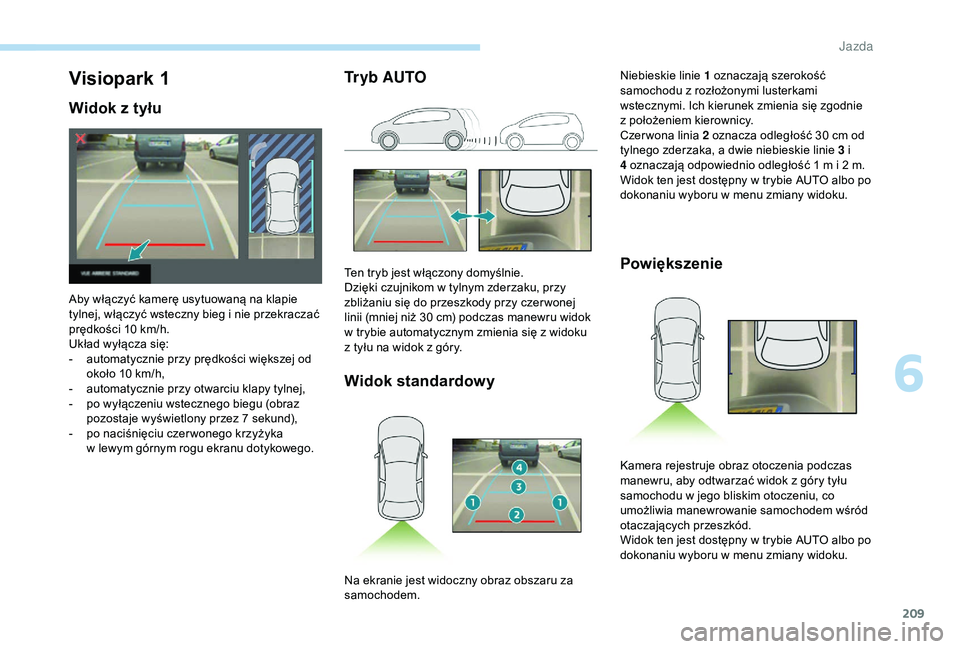

Tryb AUTOWidok standardowy PowiększenieVisiopark 1
Widok z tyłu
Aby włączyć kamerę usytuowaną na klapie
tylnej, włączyć wsteczny bieg i
nie przekraczać
prędkości 10
km/h.
Układ wyłącza się:
-

a
utomatycznie przy prędkości większej od
około 10
km/h,
-

a
utomatycznie przy otwarciu klapy tylnej,
-

p
o wyłączeniu wstecznego biegu (obraz
pozostaje wyświetlony przez 7
sekund),
-

p
o naciśnięciu czer wonego krzyżyka
w
lewym górnym rogu ekranu dotykowego. Ten tryb jest włączony domyślnie.
Dzięki czujnikom w
tylnym zderzaku, przy
zbliżaniu się do przeszkody przy czer wonej
linii (mniej niż 30
cm) podczas manewru widok
w
trybie automatycznym zmienia się z widoku
z
tyłu na widok z góry.Niebieskie linie
1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie
z położeniem kierownicy.
Czer wona linia 2 oznacza odległość 30 cm od
tylnego zderzaka, a dwie niebieskie linie 3 i
4 oznaczają odpowiednio odległość 1 m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Na ekranie jest widoczny obraz obszaru za
samochodem. Kamera rejestruje obraz otoczenia podczas
manewru, aby odtwarzać widok z
góry tyłu
samochodu w
jego bliskim otoczeniu, co
umożliwia manewrowanie samochodem wśród
otaczających przeszkód.
Widok ten jest dostępny w
trybie AUTO albo po
dokonaniu wyboru w
menu zmiany widoku.
6
Jazda

210
Widok 180°
Visiopark 2
Samochód ma jedną kamerę z przodu, która
j est zamontowana w kracie wlotu powietrza,
oraz jedną kamerę z
tyłu, która znajduje się
przy przycisku otwierania klapy tylnej.
Przy wykorzystaniu tych kamer wyświetla
obrazy otoczenia samochodu na ekranie
dotykowym, przedstawiając widok z
tyłu
samochodu, gdy włączony jest wsteczny bieg,
a
także widok z przodu pojazdu, gdy dźwignia
zmiany biegów jest w
położeniu neutralnym
albo włączony jest któryś bieg.
Widok z tyłu
Jeśli do haka holowniczego jest
podłączona przyczepa lub zamontowano
na nim bagażnik rowerowy, obszar za
pojazdem na widoku z
góry będzie
c i e m ny.
Widok otoczenia będzie odtwarzany
wyłącznie przez przednią kamerę.
Widoki z
tyłu są podobne do opisanych dla
wersji Visiopark 1.
Więcej informacji na temat Visiopark
1

zawiera odpowiedni rozdział.
Widok z przodu i z tyłu
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.
Podczas manewru koniecznie trzeba
obser wować w
lusterkach wstecznych
obszar po obu stronach pojazdu.
Układ wspomagania parkowania tyłem
również dostarcza informacje dotyczące
otoczenia samochodu.
Widok 180° ułatwia wyjazd tyłem z
miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Widok ten nie jest zalecany w
celu wykonania
pełnego manewru. Dzieli się on na 3
strefy: lewą A
, środkową B
i prawą C.
Widok ten jest dostępny wyłącznie po
dokonaniu wyboru w
menu zmiany widoku.Układ wyłącza się:
-
a utomatycznie przy prędkości większej od
około 10
km/h,
-

p
o wyłączeniu wstecznego biegu
(po 7
sekundach widok z tyłu zostaje
zastąpiony widokiem z
przodu),
-

p
o naciśnięciu czer wonego krzyżyka
w
lewym górnym rogu ekranu dotykowego.
Układ włącza się automatycznie po włączeniu
wstecznego biegu.
Jazda

211

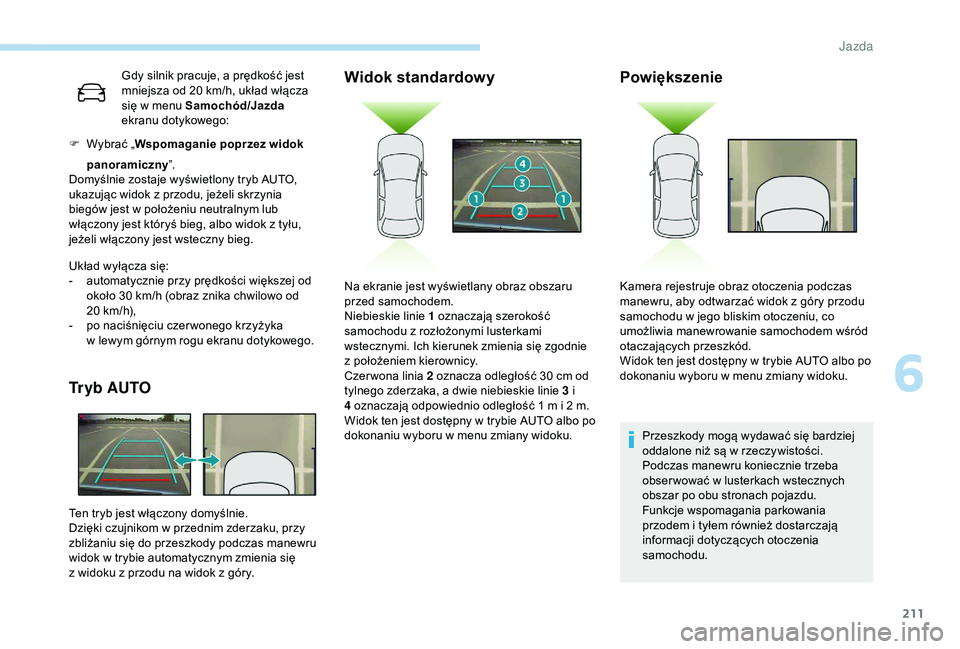

Gdy silnik pracuje, a prędkość jest
m niejsza od 20 km/h, układ włącza
się w
menu Samochód/Jazda
ekranu dotykowego:
F

W

ybrać „ Wspomaganie poprzez widok
Układ wyłącza się:
-

a

utomatycznie przy prędkości większej od
około 30
km/h (obraz znika chwilowo od
20

km/h),
-

p

o naciśnięciu czer wonego krzyżyka
w

lewym górnym rogu ekranu dotykowego.
Tryb AUTO Widok standardowy
panoramiczny
”.
Domyślnie zostaje wyświetlony tryb AUTO,
ukazując widok z
przodu, jeżeli skrzynia
biegów jest w
położeniu neutralnym lub
włączony jest któryś bieg, albo widok z
tyłu,
jeżeli włączony jest wsteczny bieg.
Ten tryb jest włączony domyślnie.
Dzięki czujnikom w
przednim zderzaku, przy
zbliżaniu się do przeszkody podczas manewru
widok w
trybie automatycznym zmienia się
z

widoku z przodu na widok z góry.
Powiększenie
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.
Podczas manewru koniecznie trzeba
obser wować w
lusterkach wstecznych
obszar po obu stronach pojazdu.
Funkcje wspomagania parkowania
przodem i
tyłem również dostarczają
informacji dotyczących otoczenia
samochodu.
Na ekranie jest wyświetlany obraz obszaru
przed samochodem.
Niebieskie linie
1

oznaczają szerokość
samochodu z

rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie
z

położeniem kierownicy.
Czer wona linia 2

oznacza odległość 30

cm od
tylnego zderzaka, a

dwie niebieskie linie 3

i
4

oznaczają odpowiednio odległość 1

m i

2

m.
Widok ten jest dostępny w

trybie AUTO albo po
dokonaniu wyboru w

menu zmiany widoku. Kamera rejestruje obraz otoczenia podczas
manewru, aby odtwarzać widok z
góry przodu
samochodu w jego bliskim otoczeniu, co
umożliwia manewrowanie samochodem wśród
otaczających przeszkód.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
6
Jazda

212

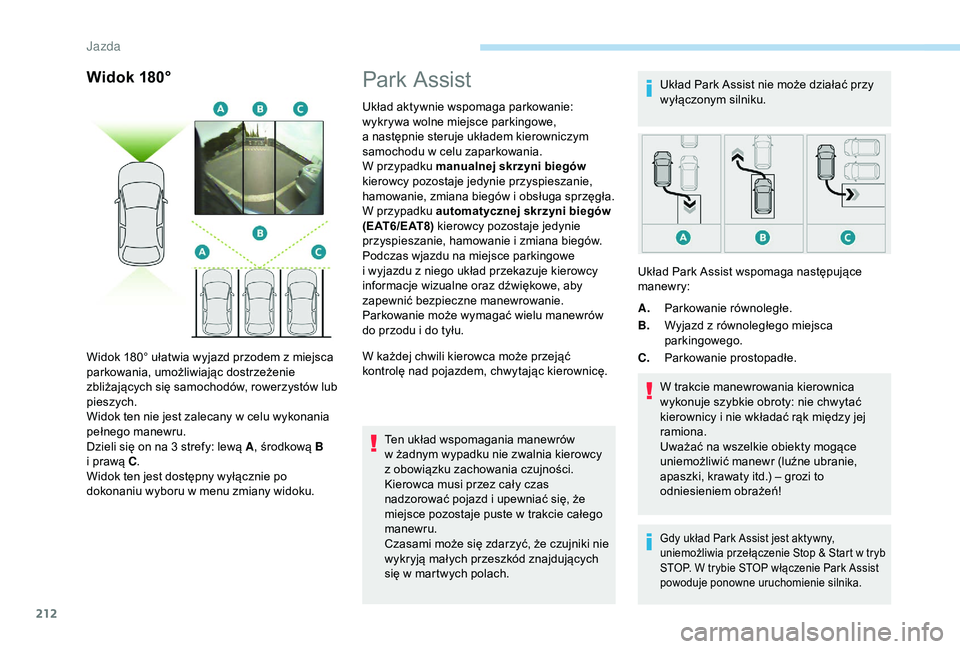

Widok 180°Park Assist
Układ aktywnie wspomaga parkowanie:
wykrywa wolne miejsce parkingowe,
a następnie steruje układem kierowniczym
samochodu w
celu zaparkowania.
W przypadku manualnej skrzyni biegów
kierowcy pozostaje jedynie przyspieszanie,
hamowanie, zmiana biegów i
obsługa sprzęgła.
W przypadku automatycznej skrzyni biegów
( E AT 6 / E AT 8) kierowcy pozostaje jedynie
przyspieszanie, hamowanie i
zmiana biegów.
Podczas wjazdu na miejsce parkingowe
i
wyjazdu z niego układ przekazuje kierowcy
informacje wizualne oraz dźwiękowe, aby
zapewnić bezpieczne manewrowanie.
Parkowanie może wymagać wielu manewrów
do przodu i
do tyłu.
W każdej chwili kierowca może przejąć
kontrolę nad pojazdem, chwytając kierownicę.
Ten układ wspomagania manewrów
w
żadnym wypadku nie zwalnia kierowcy
z
obowiązku zachowania czujności.
Kierowca musi przez cały czas
nadzorować pojazd i
upewniać się, że
miejsce pozostaje puste w
trakcie całego
manewru.
Czasami może się zdarzyć, że czujniki nie
wykryją małych przeszkód znajdujących
się w
martwych polach. Układ Park Assist nie może działać przy
wyłączonym silniku.
A. Parkowanie równoległe.
B. Wyjazd z
równoległego miejsca
parkingowego.
C. Parkowanie prostopadłe.
W trakcie manewrowania kierownica
wykonuje szybkie obroty: nie chwytać
kierownicy i
nie wkładać rąk między jej
ramiona.
Uważać na wszelkie obiekty mogące
uniemożliwić manewr (luźne ubranie,
apaszki, krawaty itd.) – grozi to
odniesieniem obrażeń!
Gdy układ Park Assist jest aktywny,
uniemożliwia przełączenie Stop & Start w tryb
STOP. W trybie STOP włączenie Park Assist
powoduje ponowne uruchomienie silnika.
Widok 180° ułatwia wyjazd przodem z miejsca
p arkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Widok ten nie jest zalecany w
celu wykonania
pełnego manewru.
Dzieli się on na 3
strefy: lewą A, środkową B
i
prawą C .
Widok ten jest dostępny wyłącznie po
dokonaniu wyboru w
menu zmiany widoku. Układ Park Assist wspomaga następujące
manewry:
Jazda

213

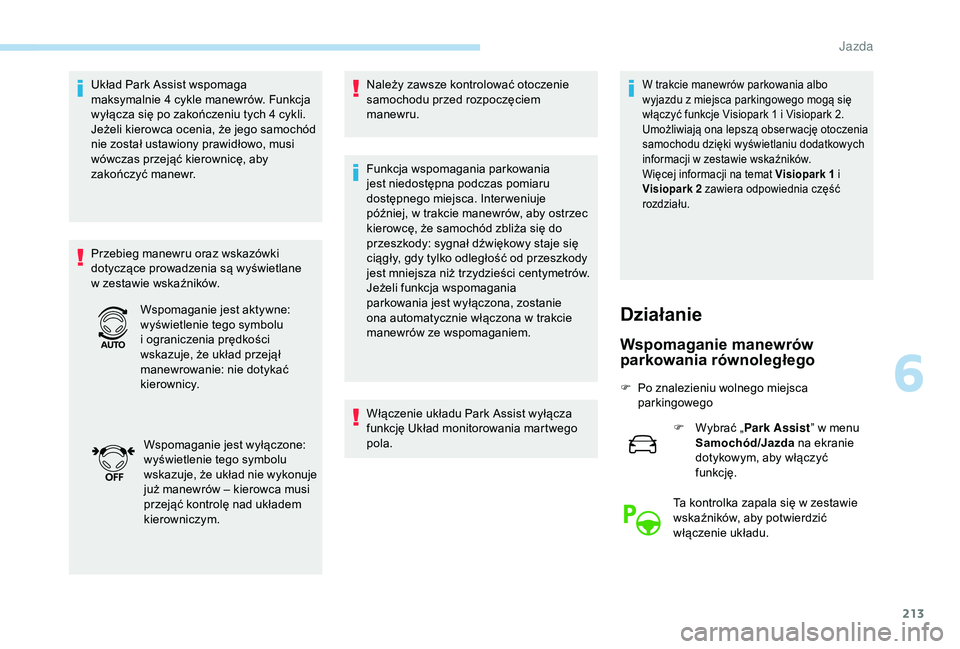

Układ Park Assist wspomaga
maksymalnie 4 cykle manewrów. Funkcja
wyłącza się po zakończeniu tych 4
cykli.
Jeżeli kierowca ocenia, że jego samochód
nie został ustawiony prawidłowo, musi
wówczas przejąć kierownicę, aby
zakończyć manewr.
Przebieg manewru oraz wskazówki
dotyczące prowadzenia są wyświetlane
w
zestawie wskaźników. Należy zawsze kontrolować otoczenie
samochodu przed rozpoczęciem
manewru.
Funkcja wspomagania parkowania
jest niedostępna podczas pomiaru
dostępnego miejsca. Interweniuje
później, w
trakcie manewrów, aby ostrzec
kierowcę, że samochód zbliża się do
przeszkody: sygnał dźwiękowy staje się
ciągły, gdy tylko odległość od przeszkody
jest mniejsza niż trzydzieści centymetrów.
Jeżeli funkcja wspomagania
parkowania jest wyłączona, zostanie
ona automatycznie włączona w
trakcie
manewrów ze wspomaganiem.
Włączenie układu Park Assist wyłącza
funkcję Układ monitorowania martwego
pola.W trakcie manewrów parkowania albo
wyjazdu z miejsca parkingowego mogą się
włączyć funkcje Visiopark 1 i Visiopark 2.
Umożliwiają ona lepszą obser wację otoczenia
samochodu dzięki wyświetlaniu dodatkowych
informacji w
zestawie wskaźników.
Więcej informacji na temat Visiopark 1
i
Visiopark 2
zawiera odpowiednia część
rozdziału.
Wspomaganie jest aktywne:
wyświetlenie tego symbolu
i
ograniczenia prędkości
wskazuje, że układ przejął
manewrowanie: nie dotykać
kierownicy.
Wspomaganie jest wyłączone:
wyświetlenie tego symbolu
wskazuje, że układ nie wykonuje
już manewrów – kierowca musi
przejąć kontrolę nad układem
kierowniczym.Działanie
Wspomaganie manewrów
parkowania równoległego
F Po znalezieniu wolnego miejsca parkingowego
F

W
ybrać „Park Assist ” w
menu
Samochód/Jazda na ekranie
dotykowym, aby włączyć
funkcję.
Ta kontrolka zapala się w
zestawie
wskaźników, aby potwierdzić
włączenie układu.
6
Jazda

214
Przy parkowaniu równoległym układ
nie sygnalizuje miejsc, których wielkość
jest wyraźnie mniejsza albo większa od
gabarytu samochodu.F

O
graniczyć prędkość
samochodu do maks. 20 km/h
i wybrać „
Wjazd na miej. park. ”
na ekranie dotykowym. F
W
łączyć kierunkowskaz w kierunku
wybranej strony parkowania, aby
włączyć funkcję pomiaru. Należy jechać
w odległości od 0,5 m do 1,5 m od rzędu
zaparkowanych samochodów.
F J echać powoli, postępując zgodnie
z
instrukcjami, dopóki układ nie znajdzie
dostępnego miejsca. F

J
echać powoli do przodu aż do wyświetlenia
komunikatu, któremu towarzyszy sygnał
dźwiękowy, nakazującego włączenie
wstecznego biegu.
F W ybrać wsteczny bieg, puścić kierownicę
i
ruszyć, nie przekraczając prędkości
7
km/h.
J
