2018 PEUGEOT 5008 Instrukcja obsługi (in Polish)

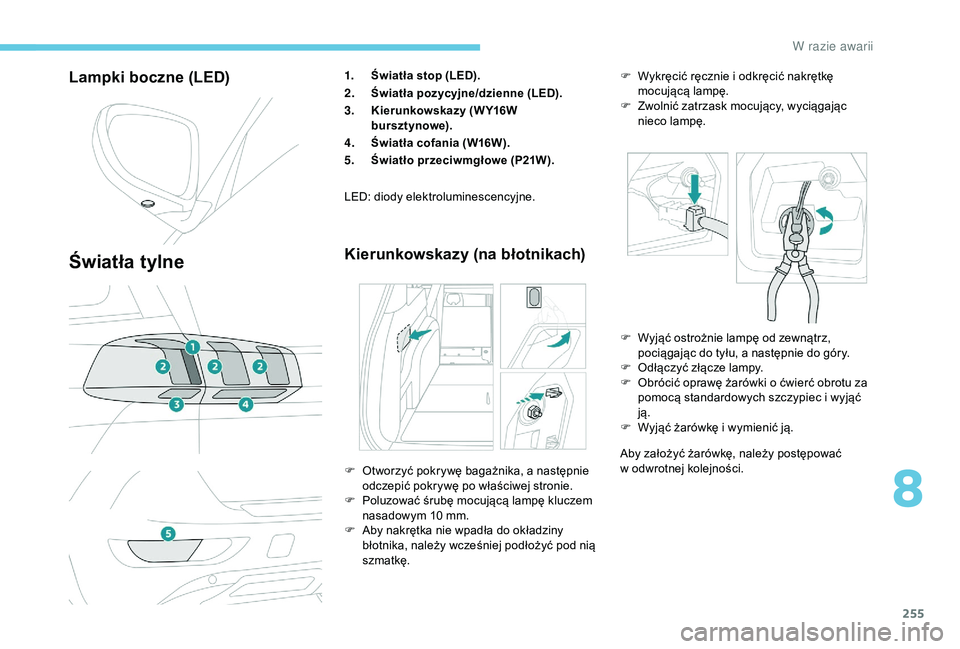

255
Lampki boczne (LED)
Światła tylne
1.Światła stop (LED).
2. Światła pozycyjne/dzienne (LED).
3. Kierunkowskazy (W Y16W
bursztynowe).
4. Światła cofania (W16W).
5. Światło przeciwmgłowe (P21W).
Kierunkowskazy (na błotnikach)
Aby założyć żarówkę, należy postępować
w
odwrotnej kolejności.
LED: diody elektroluminescencyjne.
F

O

tworzyć pokrywę bagażnika, a

następnie
odczepić pokrywę po właściwej stronie.
F

P

oluzować śrubę mocującą lampę kluczem
nasadowym 10

mm.
F

A

by nakrętka nie wpadła do okładziny
błotnika, należy wcześniej podłożyć pod nią
szmatkę. F

W
yjąć ostrożnie lampę od zewnątrz,
pociągając do tyłu, a następnie do góry.
F
O
dłączyć złącze lampy.
F
O
brócić oprawę żarówki o ćwierć obrotu za
pomocą standardowych szczypiec i wyjąć
ją.
F
W
yjąć żarówkę i wymienić ją.
F
W
ykręcić ręcznie i odkręcić nakrętkę
mocującą lampę.
F
Z
wolnić zatrzask mocujący, wyciągając
nieco lampę.
8
W razie awarii

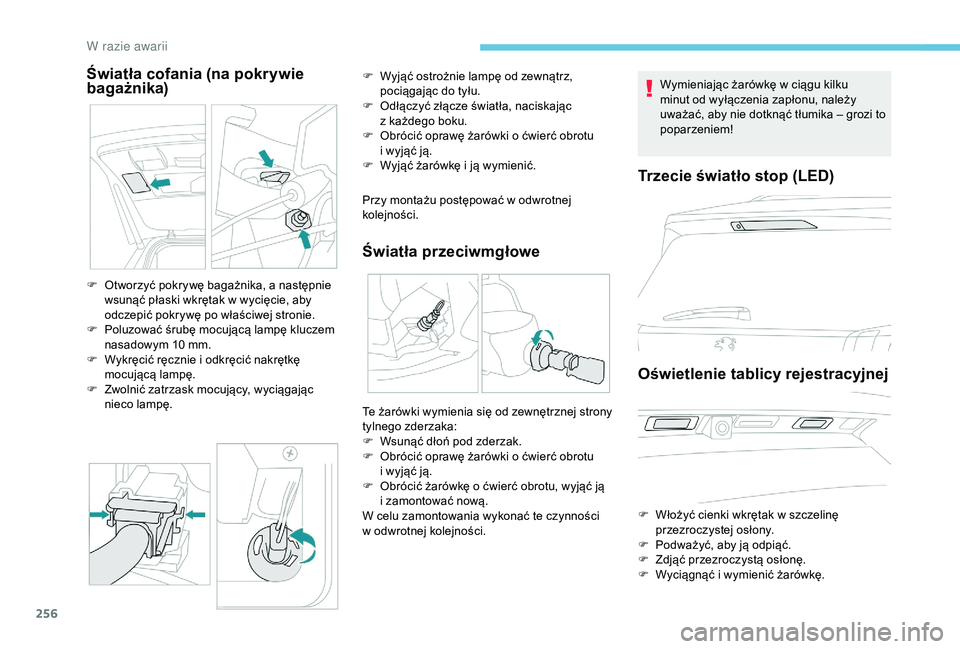

256
Światła cofania (na pokrywie
bagażnika)
Przy montażu postępować w odwrotnej
k olejności.
Światła przeciwmgłowe
F Otworzyć pokrywę bagażnika, a następnie
wsunąć płaski wkrętak w wycięcie, aby
odczepić pokrywę po właściwej stronie.
F

P
oluzować śrubę mocującą lampę kluczem
nasadowym 10
mm.
F

W
ykręcić ręcznie i odkręcić nakrętkę
mocującą lampę.
F

Z
wolnić zatrzask mocujący, wyciągając
nieco lampę. F

W
yjąć ostrożnie lampę od zewnątrz,
pociągając do tyłu.
F
O
dłączyć złącze światła, naciskając
z każdego boku.
F
O
brócić oprawę żarówki o ćwierć obrotu
i wyjąć ją.
F
W
yjąć żarówkę i ją wymienić.
Wymieniając żarówkę w ciągu kilku
minut od wyłączenia zapłonu, należy
uważać, aby nie dotknąć tłumika – grozi to
poparzeniem!
Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka:
F
W
sunąć dłoń pod zderzak.
F

O
brócić oprawę żarówki o ćwierć obrotu
i
wyjąć ją.
F

O
brócić żarówkę o ćwierć obrotu, wyjąć ją
i
zamontować nową.
W celu zamontowania wykonać te czynności
w
odwrotnej kolejności.
Trzecie światło stop (LED)
Oświetlenie tablicy rejestracyjnej
F Włożyć cienki wkrętak w szczelinę
przezroczystej osłony.
F

P
odważyć, aby ją odpiąć.
F

Z
djąć przezroczystą osłonę.
F

W
yciągnąć i wymienić żarówkę.
W

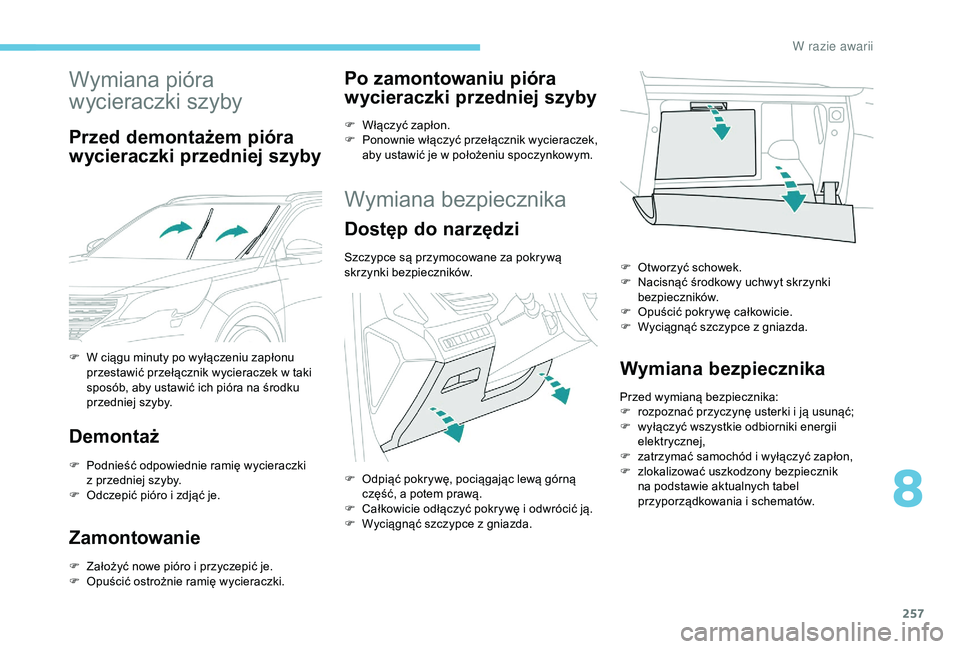

257
Wymiana pióra
wycieraczki szyby
Przed demontażem pióra
wycieraczki przedniej szyby
Demontaż
F Podnieść odpowiednie ramię wycieraczki z przedniej szyby.
F

O
dczepić pióro i zdjąć je.
Zamontowanie
F Założyć nowe pióro i przyczepić je.
F O puścić ostrożnie ramię wycieraczki.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F P onownie włączyć przełącznik wycieraczek,
aby ustawić je w
położeniu spoczynkowym.
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce są przymocowane za pokrywą
skrzynki bezpieczników.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
F r ozpoznać przyczynę usterki i ją usunąć;
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

z
atrzymać samochód i wyłączyć zapłon,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie aktualnych tabel
przyporządkowania i
schematów.
F

W c

iągu minuty po wyłączeniu zapłonu
przestawić przełącznik wycieraczek w

taki
sposób, aby ustawić ich pióra na środku
przedniej szyby.
F

O

dpiąć pokrywę, pociągając lewą górną
część, a

potem prawą.
F

C

ałkowicie odłączyć pokrywę i

odwrócić ją.
F

W

yciągnąć szczypce z

gniazda. F

O
tworzyć schowek.
F
N
acisnąć środkowy uchwyt skrzynki
bezpieczników.
F
O
puścić pokrywę całkowicie.
F
W
yciągnąć szczypce z gniazda.
8
W

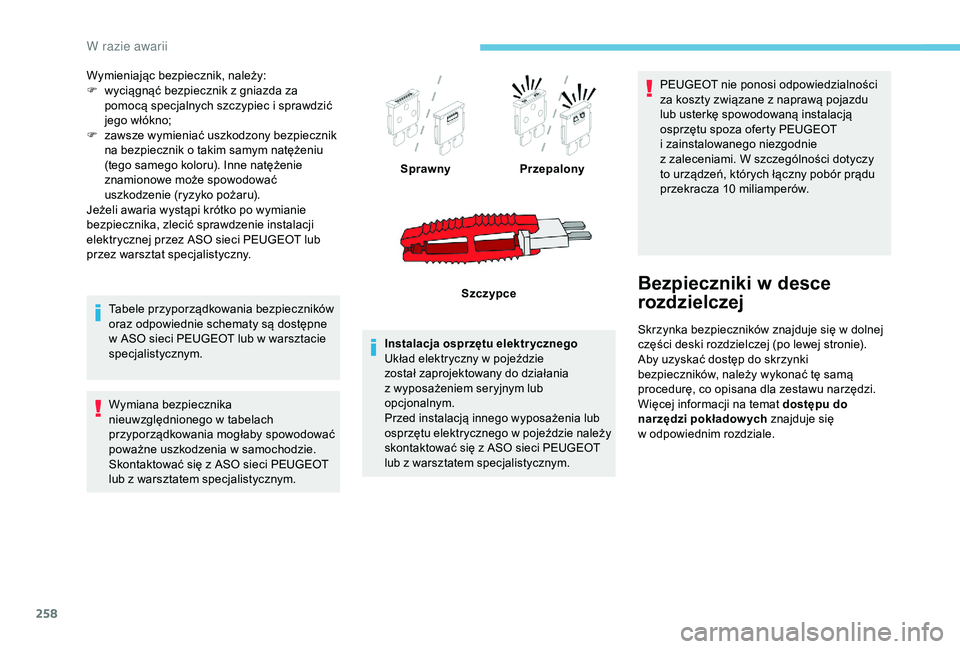

258
Wymieniając bezpiecznik, należy:
F w yciągnąć bezpiecznik z gniazda za
pomocą specjalnych szczypiec i
sprawdzić
jego włókno;
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci PEUGEOT lub
przez warsztat specjalistyczny.
Tabele przyporządkowania bezpieczników
oraz odpowiednie schematy są dostępne
w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w
tabelach
przyporządkowania mogłaby spowodować
poważne uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe
został zaprojektowany do działania
z
wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w

p
ojeździe należy
skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i
zainstalowanego niezgodnie
z
zaleceniami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
Bezpieczniki w d esce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Aby uzyskać dostęp do skrzynki
bezpieczników, należy wykonać tę samą
procedurę, co opisana dla zestawu narzędzi.
Więcej informacji na temat dostępu do
narzędzi pokładowych znajduje się
w
odpowiednim rozdziale.
Sprawny
Przepalony
Szczypce
W

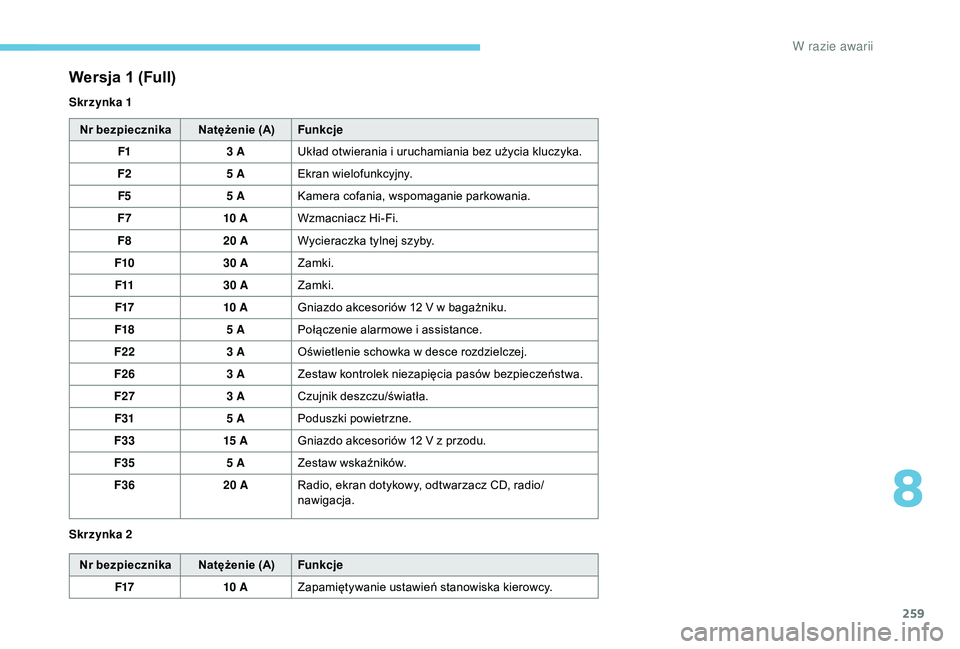

259
Nr bezpiecznika Natężenie (A)Funkcje
F1 3
AUkład otwierania i uruchamiania bez użycia kluczyka.
F2 5
AEkran wielofunkcyjny.
F5 5
AKamera cofania, wspomaganie parkowania.
F7 10


AWzmacniacz Hi-Fi.
F8 20
AWycieraczka tylnej szyby.
F10 30
AZamki.
F11 30
AZamki.
F17 10


AGniazdo akcesoriów 12
V w bagażniku.
F18 5
APołączenie alarmowe i
assistance.
F22 3
AOświetlenie schowka w
desce rozdzielczej.
F26 3
AZestaw kontrolek niezapięcia pasów bezpieczeństwa.
F27 3
ACzujnik deszczu/światła.
F31 5
APoduszki powietrzne.
F33 15


AGniazdo akcesoriów 12
V z przodu.
F35 5
AZestaw wskaźników.
F36 20
ARadio, ekran dotykowy, odtwarzacz CD, radio/
nawigacja.
Nr bezpiecznika Natężenie (A) Funkcje
F17 10


AZapamiętywanie ustawień stanowiska kierowcy.
Wersja 1 (Full)
Skrzynka 1
Skrzynka 2
8
W razie awarii

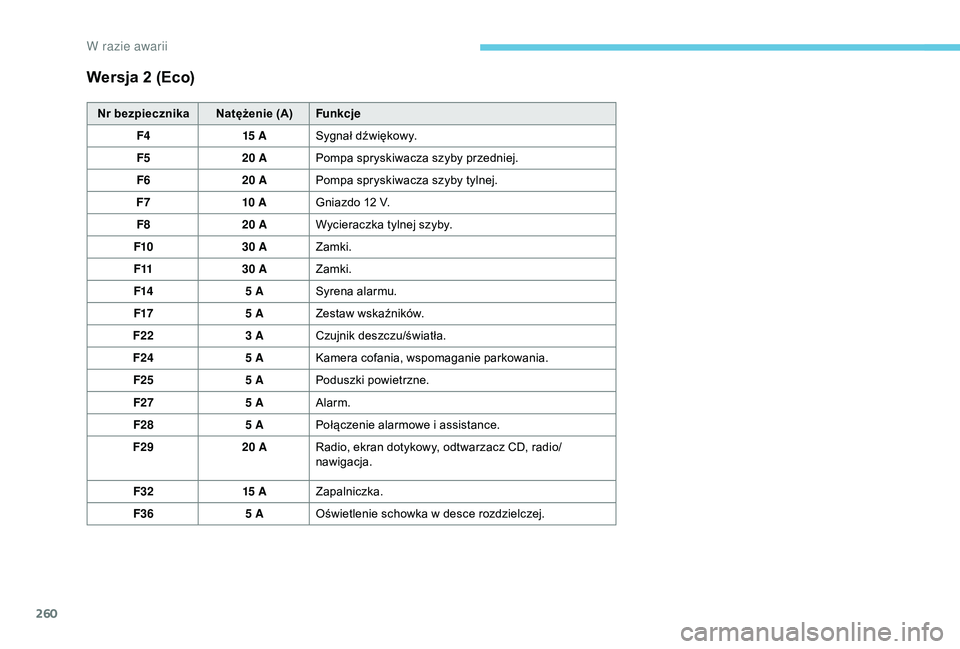

260
Wersja 2 (Eco)
Nr bezpiecznika Natężenie (A)Funkcje
F4 15


ASygnał dźwiękowy.
F5 20
APompa spryskiwacza szyby przedniej.
F6 20
APompa spryskiwacza szyby tylnej.
F7 10


AGniazdo 12
V.
F8 20
AWycieraczka tylnej szyby.
F10 30
AZamki.
F11 30
AZamki.
F14 5
ASyrena alarmu.
F17 5
AZestaw wskaźników.
F22 3
ACzujnik deszczu/światła.
F24 5
AKamera cofania, wspomaganie parkowania.
F25 5
APoduszki powietrzne.
F27 5
AAlarm.
F28 5
APołączenie alarmowe i
assistance.
F29 20
ARadio, ekran dotykowy, odtwarzacz CD, radio/
nawigacja.
F32 15


AZapalniczka.
F36 5
AOświetlenie schowka w
desce rozdzielczej.
W razie awarii

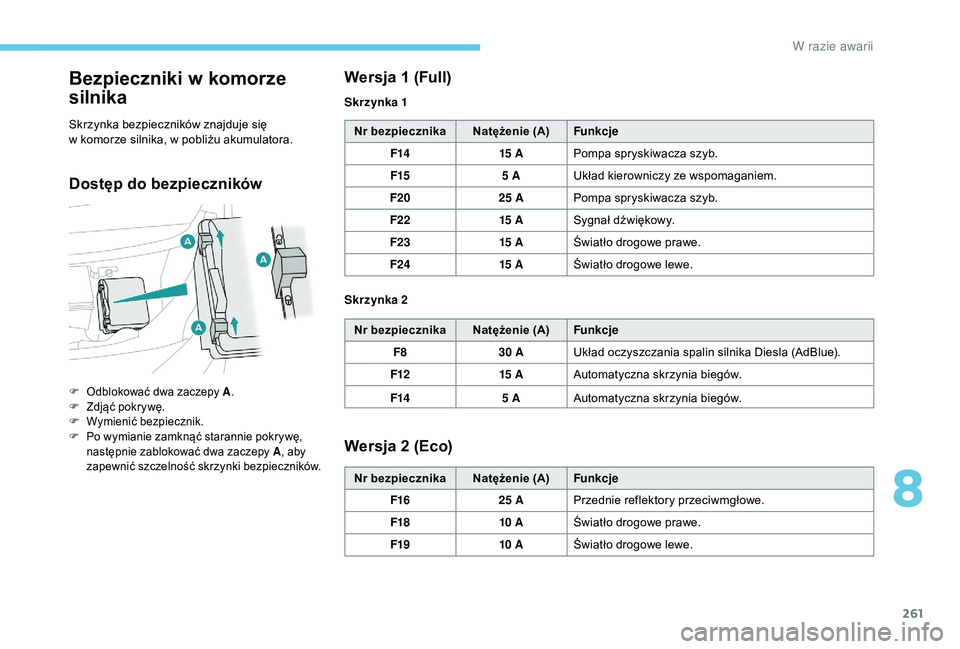

261
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
Dostęp do bezpieczników Wersja 1 (Full)
Nr bezpiecznika Natężenie (A)
Funkcje
F14 15


APompa spryskiwacza szyb.
F15 5
AUkład kierowniczy ze wspomaganiem.
F20 25
APompa spryskiwacza szyb.
F22 15


ASygnał dźwiękowy.
F23 15


AŚwiatło drogowe prawe.
F24 15


AŚwiatło drogowe lewe.
Nr bezpiecznika Natężenie (A) Funkcje
F8 30
AUkład oczyszczania spalin silnika Diesla (AdBlue).
F12 15


AAutomatyczna skrzynia biegów.
F14 5
AAutomatyczna skrzynia biegów.
Wersja 2 (Eco)
Nr bezpiecznika Natężenie (A) Funkcje
F16 25
APrzednie reflektory przeciwmgłowe.
F18 10


AŚwiatło drogowe prawe.
F19 10


AŚwiatło drogowe lewe.
F Odblokować dwa zaczepy A .
F Z djąć pokrywę.
F

W
ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy A , aby
zapewnić szczelność skrzynki bezpieczników.
Skrzynka 1
Skrzynka 2
8
W razie awarii

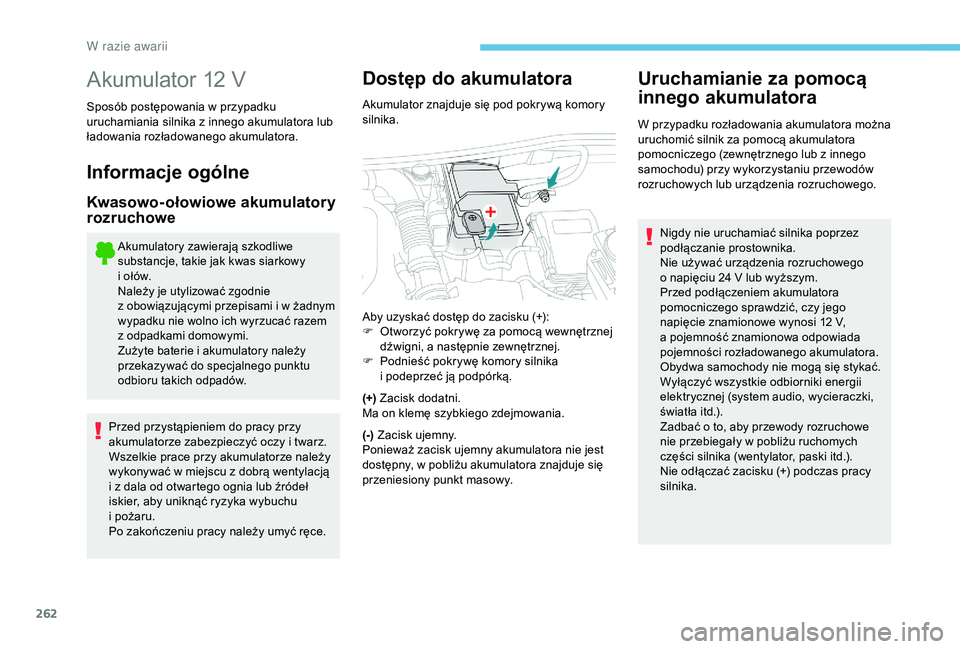

262
Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Informacje ogólne
Kwasowo-ołowiowe akumulatory
rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i
ołów.
Należy je utylizować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami domowymi.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrą wentylacją
i
z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i
pożaru.
Po zakończeniu pracy należy umyć ręce.
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory
silnika.
(+) Zacisk dodatni.
Ma on klemę szybkiego zdejmowania.
(-) Zacisk ujemny.
Ponieważ zacisk ujemny akumulatora nie jest
dostępny, w
pobliżu akumulatora znajduje się
przeniesiony punkt masowy.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z
innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego.
Aby uzyskać dostęp do zacisku (+):
F

O

tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a

następnie zewnętrznej.
F

P

odnieść pokrywę komory silnika
i

podeprzeć ją podpórką. Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12
V,
a
pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki,
światła itd.).
Zadbać o
to, aby przewody rozruchowe
nie przebiegały w
pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
W
