2018 PEUGEOT 5008 Instrukcja obsługi (in Polish)

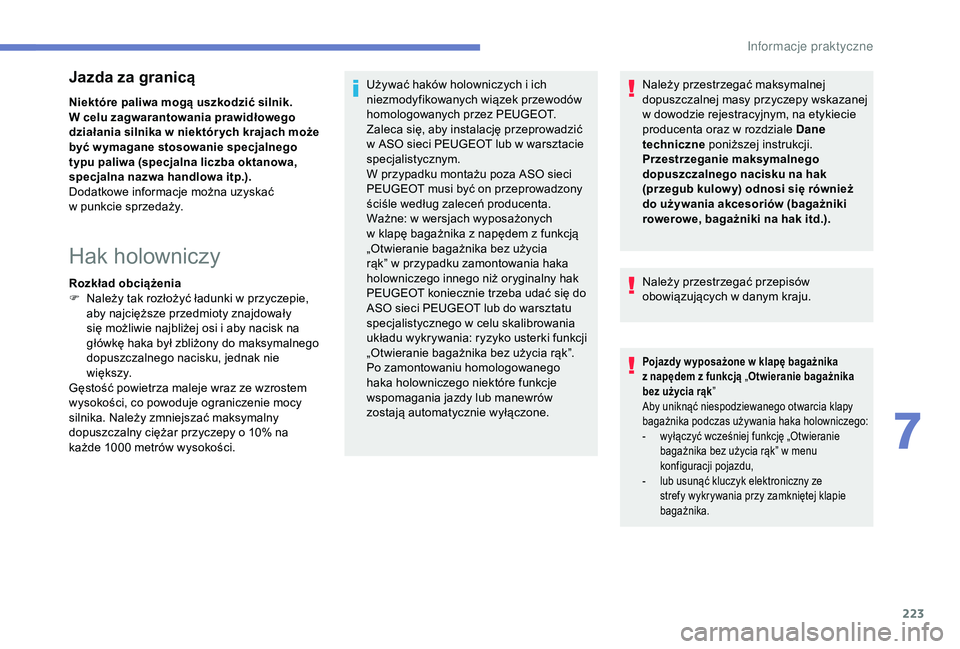

223
Jazda za granicą
Niektóre paliwa mogą uszkodzić silnik.
W celu zagwarantowania prawidłowego
działania silnika w niektór ych krajach może
być wymagane stosowanie specjalnego
typu paliwa (specjalna liczba oktanowa,
specjalna nazwa handlowa itp.).
Dodatkowe informacje można uzyskać
w
punkcie sprzedaży.
Hak holowniczy
Rozkład obciążenia
F N ależy tak rozłożyć ładunki w przyczepie,
aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i
aby nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
w i ę ks z y.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, co powoduje ograniczenie mocy
silnika. Należy zmniejszać maksymalny
dopuszczalny ciężar przyczepy o
10% na
każde 1000
metrów wysokości. Używać haków holowniczych i
ich
niezmodyfikowanych wiązek przewodów
homologowanych przez PEUGEOT.
Zaleca się, aby instalację przeprowadzić
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
W przypadku montażu poza ASO sieci
PEUGEOT musi być on przeprowadzony
ściśle według zaleceń producenta.
Ważne: w wersjach wyposażonych
w klapę bagażnika z napędem z funkcją
„Otwieranie bagażnika bez użycia
rąk” w przypadku zamontowania haka
holowniczego innego niż oryginalny hak
PEUGEOT koniecznie trzeba udać się do
ASO sieci PEUGEOT lub do warsztatu
specjalistycznego w
celu skalibrowania
układu wykrywania: ryzyko usterki funkcji
„Otwieranie bagażnika bez użycia rąk”.
Po zamontowaniu homologowanego
haka holowniczego niektóre funkcje
wspomagania jazdy lub manewrów
zostają automatycznie wyłączone. Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy wskazanej
w
dowodzie rejestracyjnym, na etykiecie
producenta oraz w rozdziale Dane
techniczne poniższej instrukcji.
Przestrzeganie maksymalnego
dopuszczalnego nacisku na hak
(przegub kulow y) odnosi się również
do używania akcesoriów (bagażniki
rowerowe, bagażniki na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Pojazdy w yposażone w klapę bagażnika
z napędem z funkcją „Otwieranie bagażnika
bez użycia rąk ”
Aby uniknąć niespodziewanego otwarcia klapy
bagażnika podczas używania haka holowniczego:
-

w
yłączyć wcześniej funkcję „Otwieranie
bagażnika bez użycia rąk” w
menu
konfiguracji pojazdu,
-

l
ub usunąć kluczyk elektroniczny ze
strefy wykrywania przy zamkniętej klapie
bagażnika.
7
Informacje praktyczne

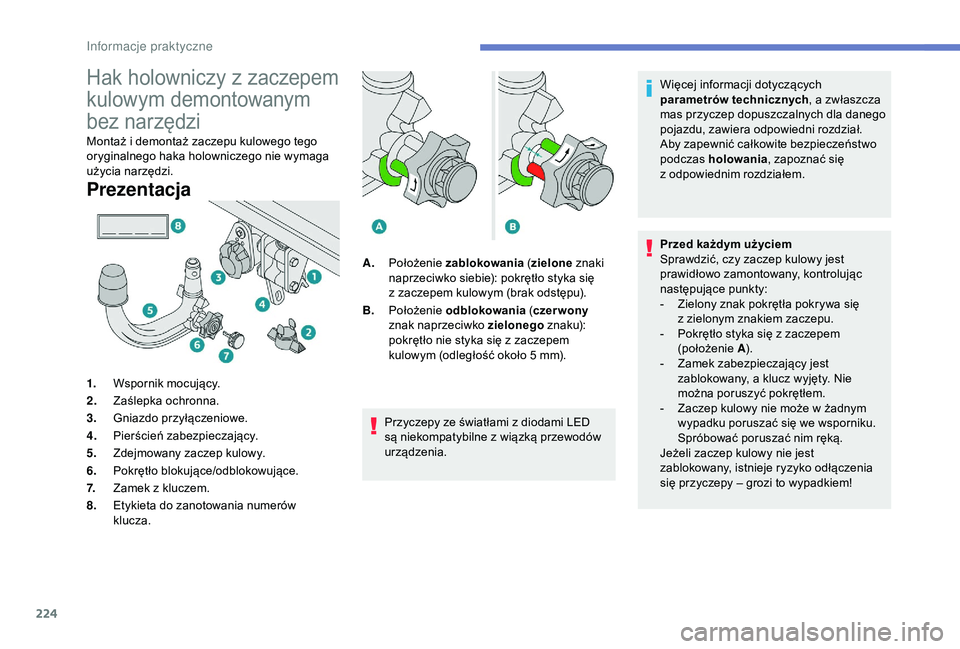

224
Hak holowniczy z zaczepem
k ulowym demontowanym
bez narzędzi
Montaż i demontaż zaczepu kulowego tego
o ryginalnego haka holowniczego nie wymaga
użycia narzędzi.
Prezentacja
Przyczepy ze światłami z diodami LED
s ą niekompatybilne z wiązką przewodów
urządzenia.
1.
Wspornik mocujący.
2. Zaślepka ochronna.
3. Gniazdo przyłączeniowe.
4. Pierścień zabezpieczający.
5. Zdejmowany zaczep kulowy.
6. Pokrętło blokujące/odblokowujące.
7. Zamek z

kluczem.
8. Etykieta do zanotowania numerów
klucza. A.
Położenie zablokowania (zielone znaki
naprzeciwko siebie): pokrętło styka się
z zaczepem kulowym (brak odstępu).
B. Położenie odblokowania (czer wony
znak naprzeciwko zielonego znaku):
pokrętło nie styka się z zaczepem
kulowym (odległość około 5 mm).Więcej informacji dotyczących
parametrów technicznych
, a zwłaszcza
mas przyczep dopuszczalnych dla danego
pojazdu, zawiera odpowiedni rozdział.
Aby zapewnić całkowite bezpieczeństwo
podczas holowania , zapoznać się
z odpowiednim rozdziałem.
Przed każdym użyciem
Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany, kontrolując
następujące punkty:
-
Z
ielony znak pokrętła pokrywa się
z zielonym znakiem zaczepu.
-
P
okrętło styka się z zaczepem
(położenie A).
-
Z
amek zabezpieczający jest
zablokowany, a klucz wyjęty. Nie
można poruszyć pokrętłem.
- Z aczep kulowy nie może w żadnym
wypadku poruszać się we wsporniku.
Spróbować poruszać nim ręką.
Jeżeli zaczep kulowy nie jest
zablokowany, istnieje ryzyko odłączenia
się przyczepy – grozi to wypadkiem!
Informacje praktyczne

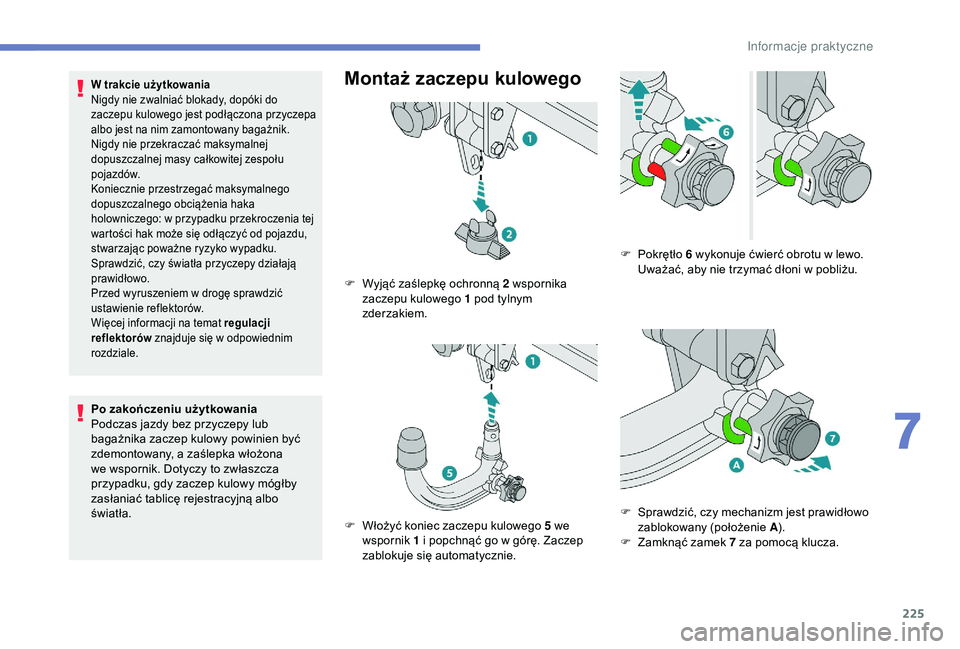

225
Po zakończeniu użytkowania
Podczas jazdy bez przyczepy lub
bagażnika zaczep kulowy powinien być
zdemontowany, a zaślepka włożona
we wspornik. Dotyczy to zwłaszcza
przypadku, gdy zaczep kulowy mógłby
zasłaniać tablicę rejestracyjną albo
światła.
Montaż zaczepu kulowegoW trakcie użytkowania
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
poja zdów.
Koniecznie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego: w
przypadku przekroczenia tej
wartości hak może się odłączyć od pojazdu,
stwarzając poważne ryzyko wypadku.
Sprawdzić, czy światła przyczepy działają
prawidłowo.
Przed wyruszeniem w
drogę sprawdzić
ustawienie reflektorów.
Więcej informacji na temat regulacji
reflektorów znajduje się w
odpowiednim
rozdziale.
F Wyjąć zaślepkę ochronną 2 w spornika
zaczepu kulowego 1 pod tylnym
zderzakiem.
F

W
łożyć koniec zaczepu kulowego 5 we
wspornik 1
i popchnąć go w górę. Zaczep
zablokuje się automatycznie. F

P
okrętło 6 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.
F
S
prawdzić, czy mechanizm jest prawidłowo
zablokowany (położenie A ).
F

Z
amknąć zamek 7 za pomocą klucza.
7
Informacje praktyczne

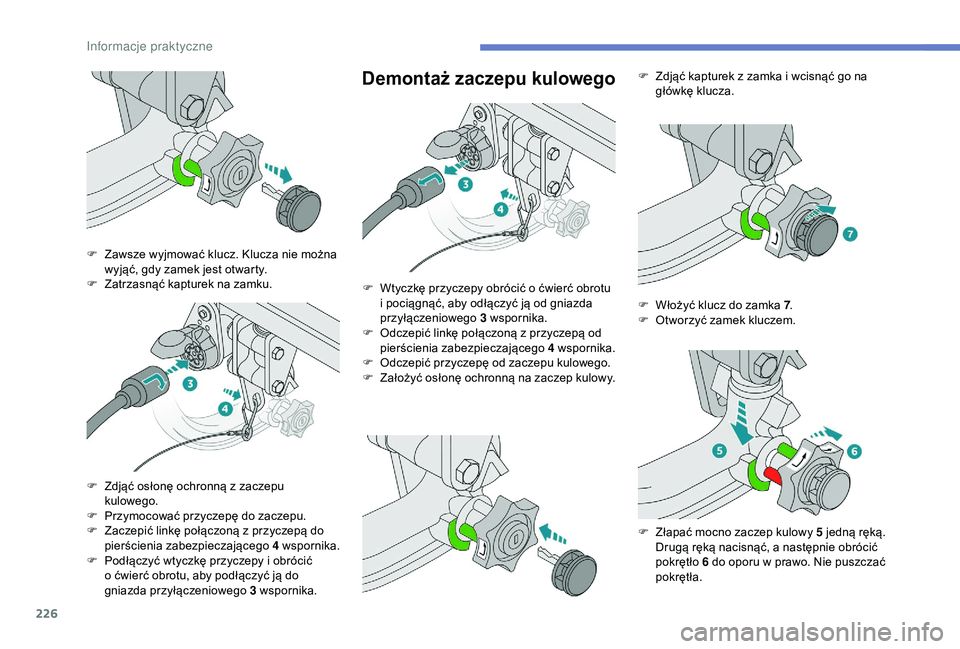

226
Demontaż zaczepu kulowego
F Zawsze wyjmować klucz. Klucza nie można wyjąć, gdy zamek jest otwarty.
F

Z
atrzasnąć kapturek na zamku.
F

Z
djąć osłonę ochronną z zaczepu
kulowego.
F

P
rzymocować przyczepę do zaczepu.
F

Z
aczepić linkę połączoną z przyczepą do
pierścienia zabezpieczającego 4

w
spornika.
F

P
odłączyć wtyczkę przyczepy i obrócić
o
ćwierć obrotu, aby podłączyć ją do
gniazda przyłączeniowego 3

w
spornika.F

W
tyczkę przyczepy obrócić o ćwierć obrotu
i
pociągnąć, aby odłączyć ją od gniazda
przyłączeniowego 3

w
spornika.
F

O
dczepić linkę połączoną z przyczepą od
pierścienia zabezpieczającego 4

w
spornika.
F

O
dczepić przyczepę od zaczepu kulowego.
F

Z
ałożyć osłonę ochronną na zaczep kulowy.F

Z
djąć kapturek z zamka i wcisnąć go na
główkę klucza.
F
W
łożyć klucz do zamka 7.
F

O
tworzyć zamek kluczem.
F

Z
łapać mocno zaczep kulowy 5 jedną ręką.
Drugą ręką nacisnąć, a
następnie obrócić
pokrętło 6
do oporu w prawo. Nie puszczać
pokrętła.
Informacje praktyczne

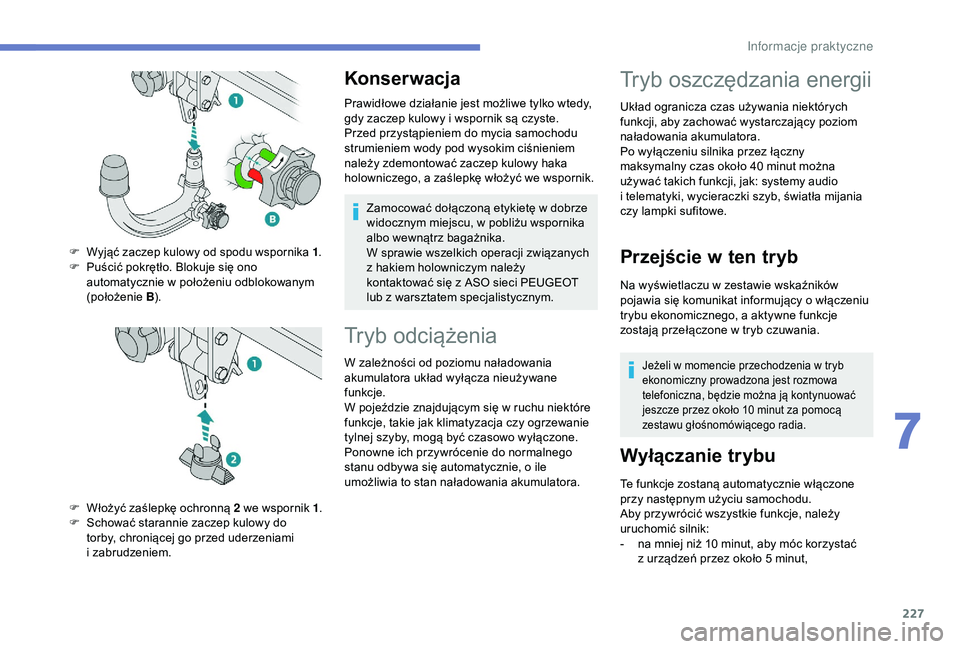

227
Konserwacja
Prawidłowe działanie jest możliwe tylko wtedy,
gdy zaczep kulowy i wspornik są czyste.
Przed przystąpieniem do mycia samochodu
strumieniem wody pod wysokim ciśnieniem
należy zdemontować zaczep kulowy haka
holowniczego, a
zaślepkę włożyć we wspornik.
Zamocować dołączoną etykietę w
dobrze
widocznym miejscu, w
pobliżu wspornika
albo wewnątrz bagażnika.
W sprawie wszelkich operacji związanych
z
hakiem holowniczym należy
kontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o
ile
umożliwia to stan naładowania akumulatora.
F

Wyjąć zaczep kulowy od spodu wspornika 1
.F Puścić pokrętło. Blokuje się ono
automatycznie w położeniu odblokowanym
(położenie B).
F

W
łożyć zaślepkę ochronną 2 we wspornik 1.
F

S
chować starannie zaczep kulowy do
torby, chroniącej go przed uderzeniami
i
z

abrudzeniem.
Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny
maksymalny czas około 40 minut można
używać takich funkcji, jak: systemy audio
i
telematyki, wycieraczki szyb, światła mijania
czy lampki sufitowe.
Przejście w t en tryb
Na wyświetlaczu w zestawie wskaźników
p ojawia się komunikat informujący o włączeniu
trybu ekonomicznego, a
aktywne funkcje
zostają przełączone w
tryb czuwania.
Jeżeli w momencie przechodzenia w tryb
e konomiczny prowadzona jest rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radia.
Wyłączanie trybu
Te funkcje zostaną automatycznie włączone
przy następnym użyciu samochodu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z
urządzeń przez około 5 minut,
7
Informacje praktyczne

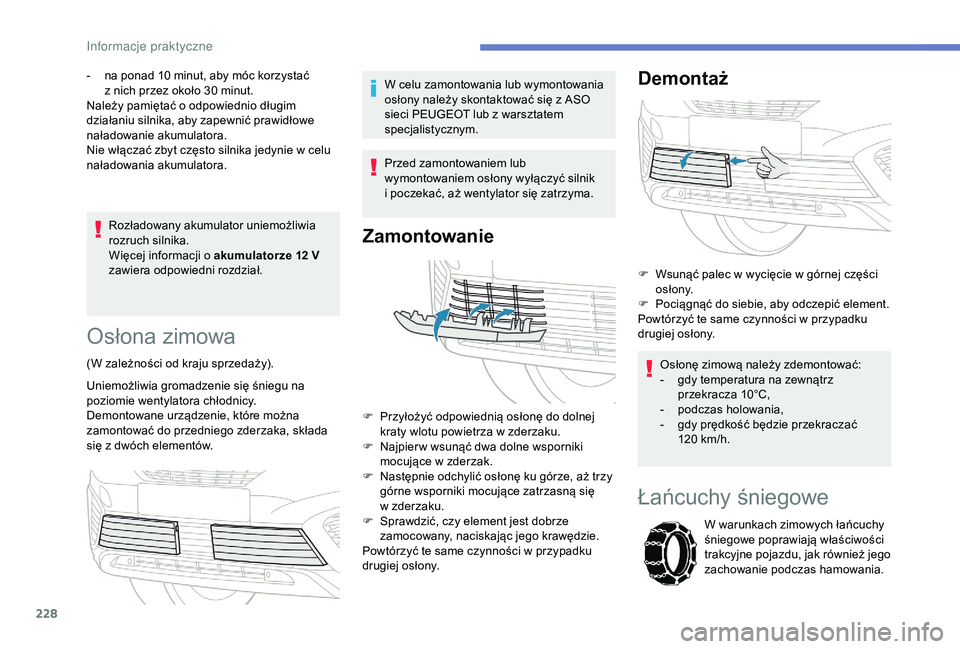

228
Rozładowany akumulator uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni rozdział.
-

n
a ponad 10 minut, aby móc korzystać
z nich przez około 30 minut.
Należy pamiętać o odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w celu
naładowania akumulatora.
Osłona zimowa
(W zależności od kraju sprzedaży).
Uniemożliwia gromadzenie się śniegu na
poziomie wentylatora chłodnicy.
Demontowane urządzenie, które można
zamontować do przedniego zderzaka, składa
się z
dwóch elementów. W celu zamontowania lub wymontowania
osłony należy skontaktować się z
ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Przed zamontowaniem lub
wymontowaniem osłony wyłączyć silnik
i poczekać, aż wentylator się zatrzyma.
Zamontowanie
F Przyłożyć odpowiednią osłonę do dolnej
kraty wlotu powietrza w zderzaku.
F

N
ajpier w wsunąć dwa dolne wsporniki
mocujące w
zderzak.
F

N
astępnie odchylić osłonę ku górze, aż trzy
górne wsporniki mocujące zatrzasną się
w
zderzaku.
F

S
prawdzić, czy element jest dobrze
zamocowany, naciskając jego krawędzie.
Powtórzyć te same czynności w
przypadku
drugiej osłony.
Demontaż
F Wsunąć palec w wycięcie w górnej części
osłony.
F

P
ociągnąć do siebie, aby odczepić element.
Powtórzyć te same czynności w
przypadku
drugiej osłony.
Osłonę zimową należy zdemontować:
-

g
dy temperatura na zewnątrz
przekracza 10°C,
-

p
odczas holowania,
-

g
dy prędkość będzie przekraczać
120
km/h.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
In

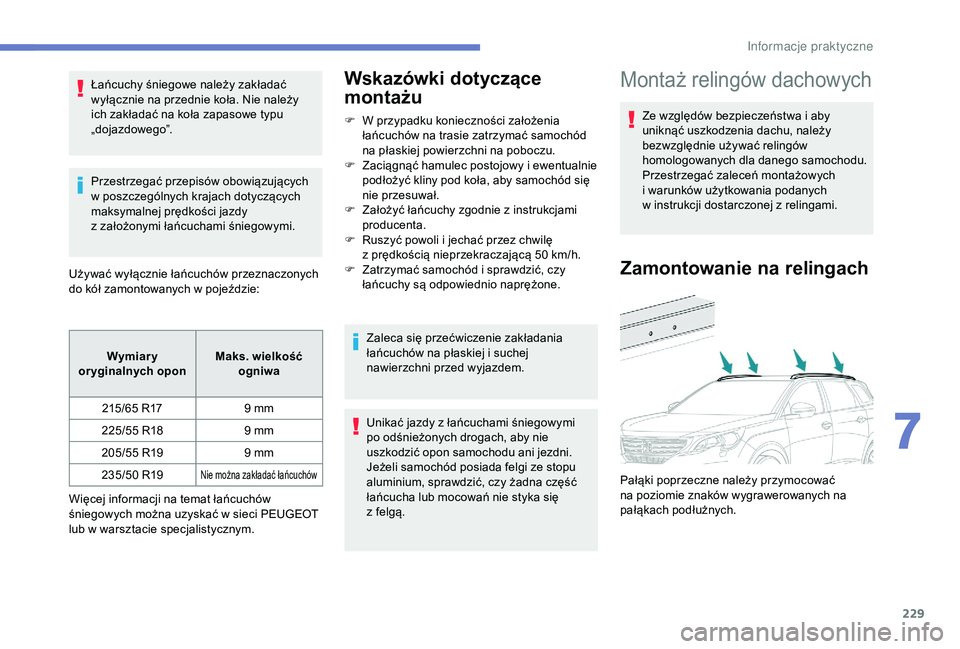

229
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
„dojazdowego”.
Przestrzegać przepisów obowiązujących
w poszczególnych krajach dotyczących
maksymalnej prędkości jazdy
z
założonymi łańcuchami śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w
pojeździe:Wskazówki dotyczące
montażu
F W przypadku konieczności założenia łańcuchów na trasie zatrzymać samochód
na płaskiej powierzchni na poboczu.
F

Z
aciągnąć hamulec postojowy i ewentualnie
podłożyć kliny pod koła, aby samochód się
nie przesuwał.
F

Z
ałożyć łańcuchy zgodnie z instrukcjami
producenta.
F

R
uszyć powoli i jechać przez chwilę
z
prędkością nieprzekraczającą 50 km/h.
F

Z
atrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i
suchej
nawierzchni przed wyjazdem.
Unikać jazdy z
łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni.
Jeżeli samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się
z
felgą.
Montaż relingów dachowych
Ze względów bezpieczeństwa i aby
u niknąć uszkodzenia dachu, należy
bezwzględnie używać relingów
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych
i
warunków użytkowania podanych
w
instrukcji dostarczonej z relingami.
Zamontowanie na relingach
Wymiar y
oryginalnych opon Maks. wielkość
ogniwa
215/65
R17 9
mm
225/55
R18 9
mm
205/55
R19 9
mm
235/50
R19
Nie można zakładać łańcuchów
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci PEUGEOT
lub w
warsztacie specjalistycznym. Pałąki poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
pałąkach podłużnych.
7
In

230

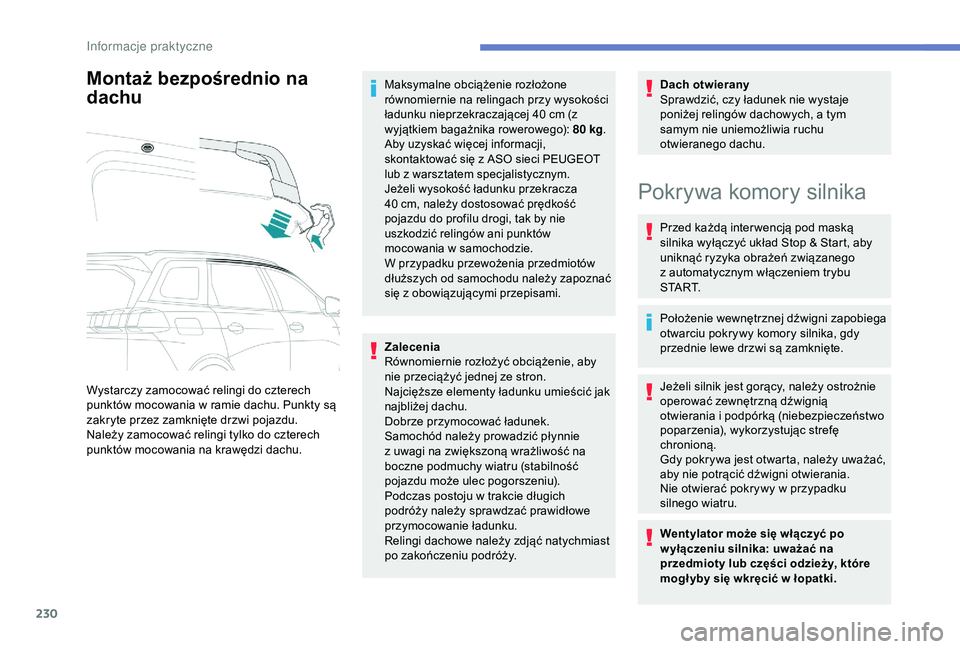

Montaż bezpośrednio na
dachu
Wystarczy zamocować relingi do czterech
punktów mocowania w ramie dachu. Punkty są
zakryte przez zamknięte drzwi pojazdu.
Należy zamocować relingi tylko do czterech
punktów mocowania na krawędzi dachu.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy wysokości
ładunku nieprzekraczającej 40
cm (z
wyjątkiem bagażnika rowerowego): 80
kg.
Aby uzyskać więcej informacji,
skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
Jeżeli wysokość ładunku przekracza
40
cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by nie
uszkodzić relingów ani punktów
mocowania w
samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z
obowiązującymi przepisami.
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie
z uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
Podczas postoju w
trakcie długich
podróży należy sprawdzać prawidłowe
przymocowanie ładunku.
Relingi dachowe należy zdjąć natychmiast
po zakończeniu podróży. Dach otwierany
Sprawdzić, czy ładunek nie wystaje
poniżej relingów dachowych, a
tym
samym nie uniemożliwia ruchu
otwieranego dachu.
Pokrywa komory silnika
Przed każdą inter wencją pod maską
silnika wyłączyć układ Stop & Start, aby
uniknąć ryzyka obrażeń związanego
z
automatycznym włączeniem trybu
S TA R T.
Położenie wewnętrznej dźwigni zapobiega
otwarciu pokrywy komory silnika, gdy
przednie lewe drzwi są zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i
podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w
przypadku
silnego wiatru.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Informacje praktyczne
