2018 PEUGEOT 5008 Instrukcja obsługi (in Polish)

95
Przepływ powietrza z układu
p rogramowanego ogrzewania może
zakłócić działanie czujnika ruchu alarmu
objętościowego.
Aby zapobiec niewłaściwemu
aktywowaniu alarmu podczas używania
programowanego ogrzewania, zaleca się
wyłączenie alarmu objętościowego.
Dzięki możliwości dostosowania układu
programowanego ogrzewania można go
wykorzystać do podgrzania kabiny.
W tym celu należy skontaktować się
z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Kontrolka działania
Podczas tankowania programowane
ogrzewanie zawsze powinno być
wyłączone, aby zapobiec ryzyku pożaru
lub eksplozji.
Układ ogrzewania programowanego
zasilany jest ze zbiornika paliwa
samochodu. Przed jego użyciem
należy sprawdzić, czy ilość paliwa jest
wystarczająca. Jeśli w
zbiorniku pozostaje
jedynie rezer wowa ilość paliwa, zalecamy
zrezygnowanie z
programowania
ogrzewania.
Aby zapobiec ryzyku zatrucia
lub uduszenia, nie wolno używać
programowanego ogrzewania – nawet na
krótko – w
zamkniętych pomieszczeniach,
takich jak garaż lub warsztat, które nie są
wyposażone w
wyciąg spalin.
Nie należy parkować pojazdu na
łatwopalnej nawierzchni (sucha trawa,
zwiędłe liście, papier itd.) – ryzyko pożaru!

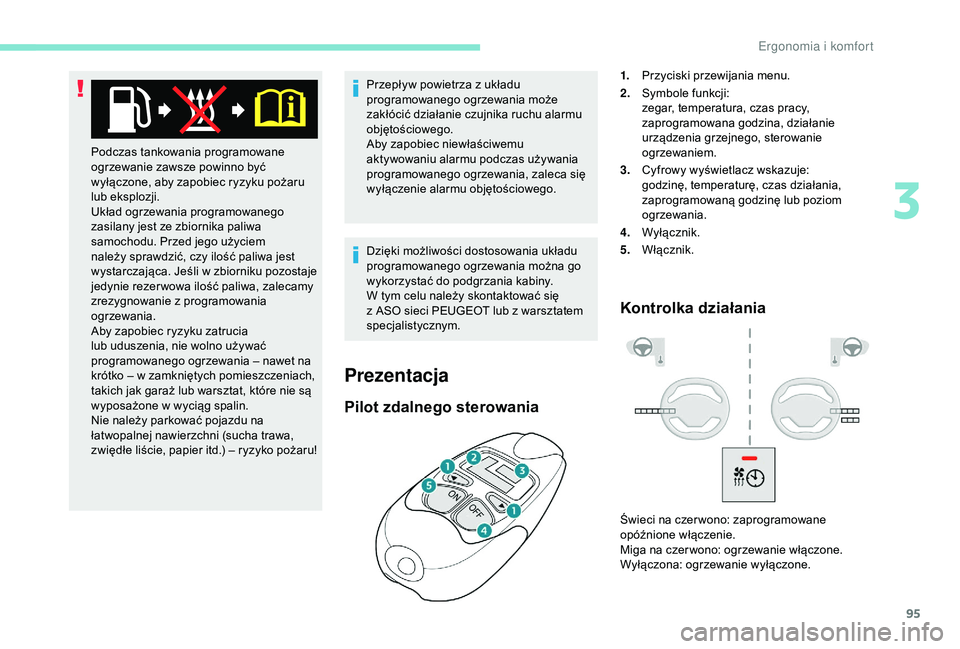

Pilot zdalnego sterowania
1. Przyciski przewijania menu.
2. Symbole funkcji:
zegar, temperatura, czas pracy,
zaprogramowana godzina, działanie
urządzenia grzejnego, sterowanie
ogrzewaniem.
3. Cyfrowy wyświetlacz wskazuje:
godzinę, temperaturę, czas działania,
zaprogramowaną godzinę lub poziom
ogrzewania.
4. Wyłącznik.
5. Włącznik.
Świeci na czer wono: zaprogramowane
opóźnione włączenie.
Miga na czer wono: ogrzewanie włączone.
Wyłączona: ogrzewanie wyłączone.
Prezentacja
3
Ergonomia i komfort

96

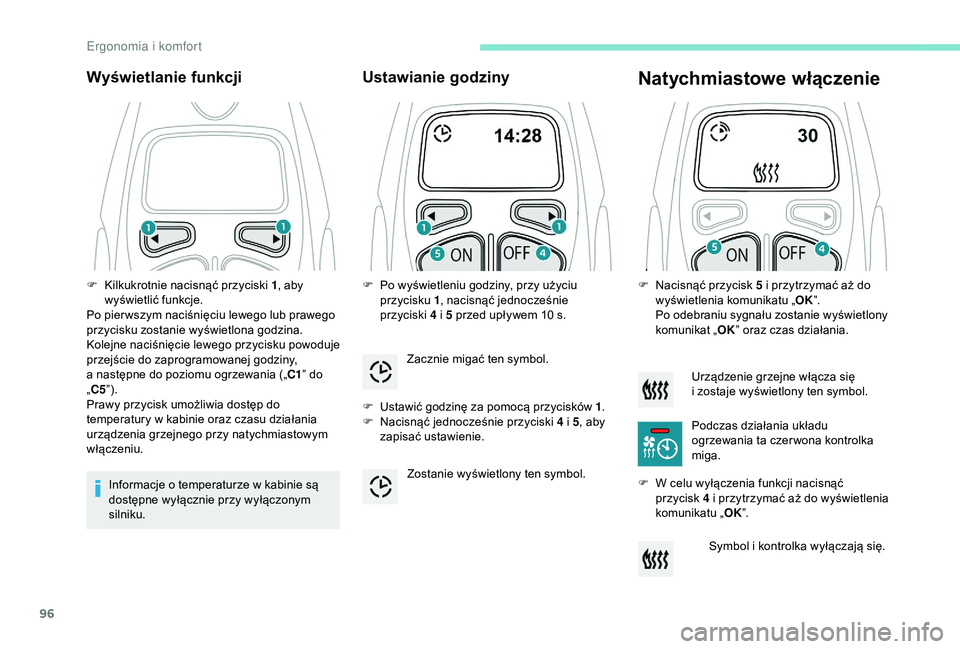

Wyświetlanie funkcji
Informacje o temperaturze w kabinie są
d ostępne wyłącznie przy wyłączonym
silniku.
Ustawianie godziny
F Ustawić godzinę za pomocą przycisków 1 .
F N acisnąć jednocześnie przyciski 4 i 5, aby
zapisać ustawienie.
Natychmiastowe włączenie
Urządzenie grzejne włącza się
i zostaje wyświetlony ten symbol.
Podczas działania układu
ogrzewania ta czer wona kontrolka
miga.
F

W c

elu wyłączenia funkcji nacisnąć
przycisk 4
i przytrzymać aż do wyświetlenia
komunikatu „ OK”.
F

K

ilkukrotnie nacisnąć przyciski 1
, aby
wyświetlić funkcje.
Po pier wszym naciśnięciu lewego lub prawego
przycisku zostanie wyświetlona godzina.
Kolejne naciśnięcie lewego przycisku powoduje
przejście do zaprogramowanej godziny,
a

następne do poziomu ogrzewania („C1
” do
„C5 ”).
Prawy przycisk umożliwia dostęp do
temperatury w

kabinie oraz czasu działania
urządzenia grzejnego przy natychmiastowym
włączeniu. F

P

o wyświetleniu godziny, przy użyciu
przycisku 1 ,

nacisnąć jednocześnie
przyciski 4

i 5

przed upływem 10

s.
Zacznie migać ten symbol.
Zostanie wyświetlony ten symbol. F

N

acisnąć przycisk 5 i przytrzymać aż do
wyświetlenia komunikatu „ OK”.
Po odebraniu sygnału zostanie wyświetlony
komunikat „ OK” oraz czas działania.
Symbol i kontrolka wyłączają się.
Ergonomia i komfort

97
Jeśli podczas wykonywania tych
czynności zostanie wyświetlony komunikat
„FA I L ”, oznacza to, że sygnał nie został
odebrany. Zmienić pozycję i
wykonać
procedurę od początku.

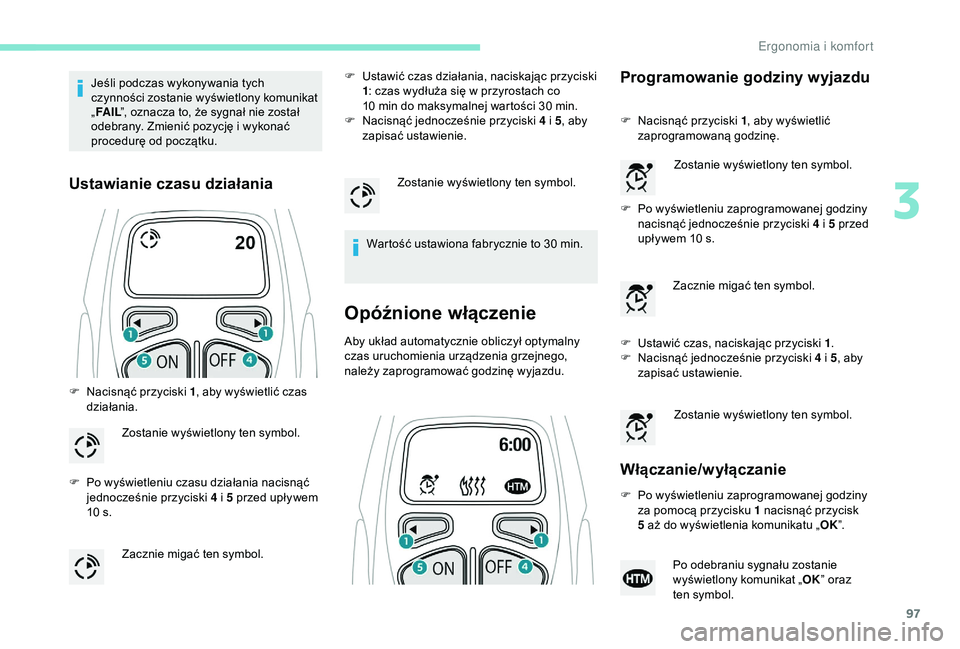

Ustawianie czasu działania
F Nacisnąć przyciski 1 , aby wyświetlić czas
działania.
F

P
o wyświetleniu czasu działania nacisnąć
jednocześnie przyciski 4
i 5 przed upływem
10
s. F

U
stawić czas działania, naciskając przyciski
1 : czas wydłuża się w przyrostach co
10 min do maksymalnej wartości 30 min.
F
N
acisnąć jednocześnie przyciski 4 i 5
, aby
zapisać ustawienie.
Wartość ustawiona fabrycznie to 30 min.
Opóźnione włączenie
Aby układ automatycznie obliczył optymalny
czas uruchomienia urządzenia grzejnego,
należy zaprogramować godzinę wyjazdu.
Zostanie wyświetlony ten symbol.
Zacznie migać ten symbol. Zostanie wyświetlony ten symbol.
Programowanie godziny wyjazdu
F Nacisnąć przyciski 1
, aby wyświetlić
zaprogramowaną godzinę.
F

P
o wyświetleniu zaprogramowanej godziny
nacisnąć jednocześnie przyciski 4
i 5 przed
upływem 10
s.
F

U
stawić czas, naciskając przyciski 1 .
F

N
acisnąć jednocześnie przyciski 4 i 5, aby
zapisać ustawienie.
Włączanie/wyłączanie
Zostanie wyświetlony ten symbol.
Zacznie migać ten symbol.
Zostanie wyświetlony ten symbol.
F

P

o wyświetleniu zaprogramowanej godziny
za pomocą przycisku 1
nacisnąć przycisk
5

aż do wyświetlenia komunikatu „ OK”.
Po odebraniu sygnału zostanie
wyświetlony komunikat „ OK” oraz
ten symbol.
3
Ergonomia i komfort

98

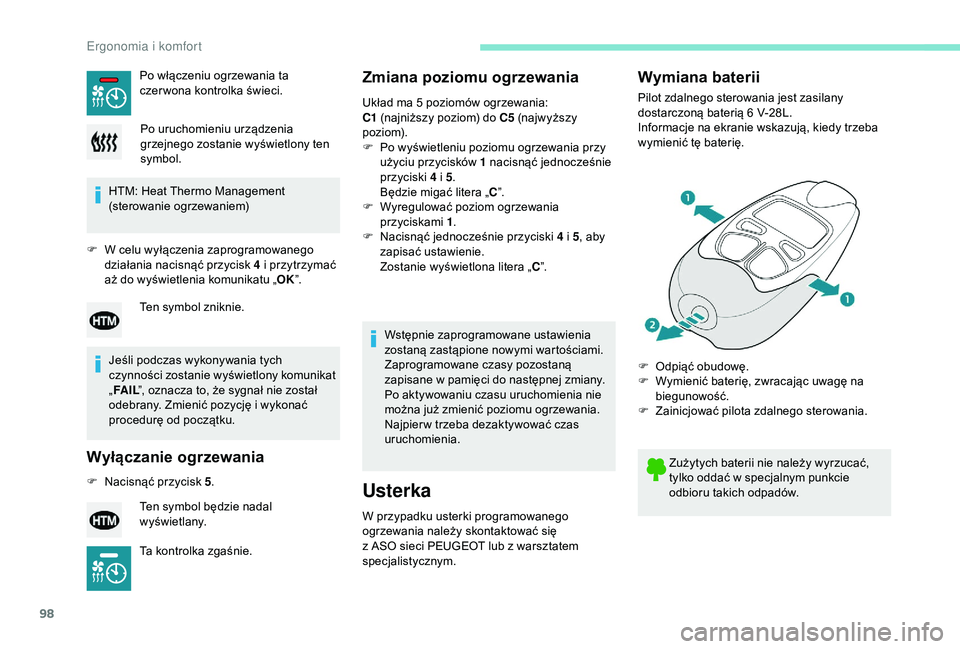

HTM: Heat Thermo Management
(sterowanie ogrzewaniem)
F

W c
elu wyłączenia zaprogramowanego
działania nacisnąć przycisk 4
i przytrzymać
aż do wyświetlenia komunikatu „ OK”.
Jeśli podczas wykonywania tych
czynności zostanie wyświetlony komunikat
„ FA I L ”, oznacza to, że sygnał nie został
odebrany. Zmienić pozycję i
wykonać
procedurę od początku.
Wyłączanie ogrzewania
F Nacisnąć przycisk 5 .
Zmiana poziomu ogrzewania
Układ ma 5 poziomów ogrzewania:
C1 (najniższy poziom) do C5 (najwyższy
p ozi o m).
F

P
o wyświetleniu poziomu ogrzewania przy
użyciu przycisków 1
nacisnąć jednocześnie
przyciski 4
i 5.
Będzie migać litera „C ”.
F

W
yregulować poziom ogrzewania
przyciskami 1 .
F

N
acisnąć jednocześnie przyciski 4 i 5, aby
zapisać ustawienie.
Zostanie wyświetlona litera „C ”.
Wstępnie zaprogramowane ustawienia
zostaną zastąpione nowymi wartościami.
Zaprogramowane czasy pozostaną
zapisane w
pamięci do następnej zmiany.
Po aktywowaniu czasu uruchomienia nie
można już zmienić poziomu ogrzewania.
Najpier w trzeba dezaktywować czas
uruchomienia.
Usterka
W przypadku usterki programowanego
ogrzewania należy skontaktować się
z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Wymiana baterii
Pilot zdalnego sterowania jest zasilany
dostarczoną baterią 6 V-28L.
Informacje na ekranie wskazują, kiedy trzeba
wymienić tę baterię.
Po włączeniu ogrzewania ta
czer wona kontrolka świeci.
Po uruchomieniu urządzenia
grzejnego zostanie wyświetlony ten
symbol.
Ten symbol zniknie.
Ten symbol będzie nadal
wyświetlany.
Ta kontrolka zgaśnie. Zużytych baterii nie należy wyrzucać,
tylko oddać w
specjalnym punkcie
odbioru takich odpadów.
F

O
dpiąć obudowę.
F

W
ymienić baterię, zwracając uwagę na
biegunowość.
F

Z
ainicjować pilota zdalnego sterowania.
Ergonomia i komfort

99

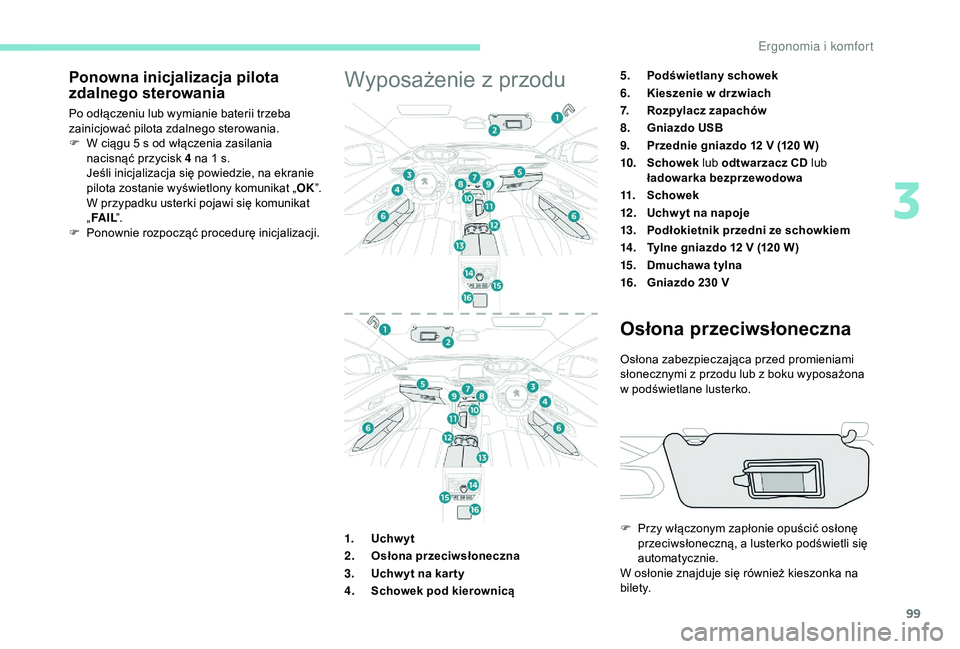

Ponowna inicjalizacja pilota
zdalnego sterowania
Po odłączeniu lub wymianie baterii trzeba
zainicjować pilota zdalnego sterowania.
F
W c
iągu 5 s od włączenia zasilania
nacisnąć przycisk 4
na 1 s.
Jeśli inicjalizacja się powiedzie, na ekranie
pilota zostanie wyświetlony komunikat „ OK”.
W przypadku usterki pojawi się komunikat
„ FA I L ”.
F

P
onownie rozpocząć procedurę inicjalizacji.
Wyposażenie z przodu5. Podświetlany schowek
6. Kieszenie w
drzwiach
7. Rozpylacz zapachów
8. Gniazdo USB
9. Przednie gniazdo 12
V (120 W)
10. Schowek lub odtwarzacz CD lub
ładowarka bezprzewodowa
11. Schowek
12 . Uchw yt na napoje
13. Podłokietnik przedni ze schowkiem
14 . Tylne gniazdo 12
V (120 W)
15. Dmuchawa tylna
16. Gniazdo 230
V
1. Uchwyt
2. Osłona przeciwsłoneczna
3. Uchw yt na kar ty
4. Schowek pod kierownicą
Osłona przeciwsłoneczna
Osłona zabezpieczająca przed promieniami
słonecznymi z
przodu lub z boku wyposażona
w
podświetlane lusterko.
F

P
rzy włączonym zapłonie opuścić osłonę
przeciwsłoneczną, a
lusterko podświetli się
automatycznie.
W osłonie znajduje się również kieszonka na
bilety.
3
Ergonomia i komfort

100

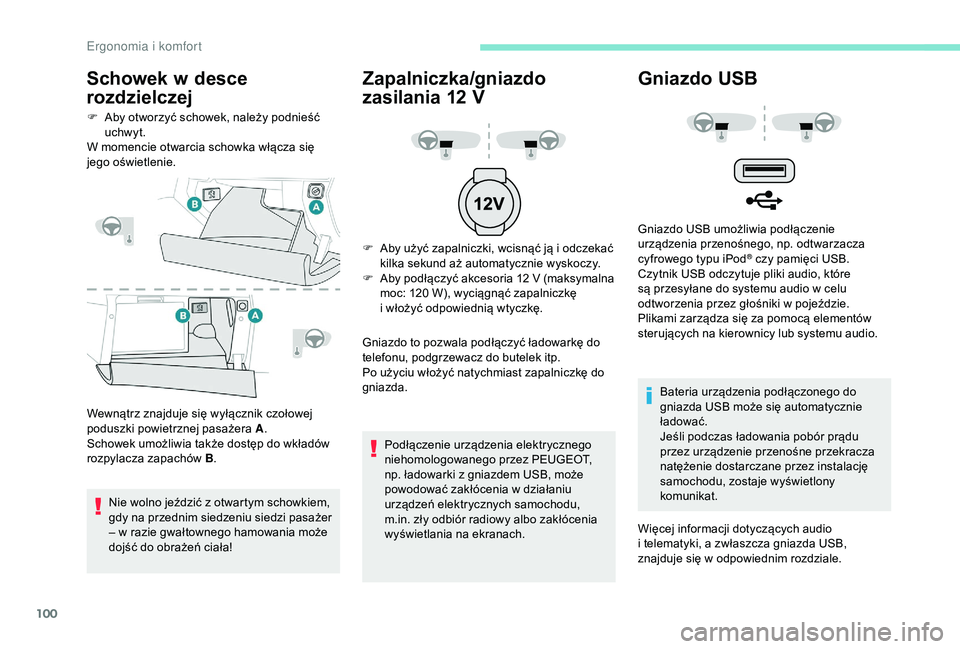

Schowek w desce
rozdzielczej
F Aby otworzyć schowek, należy podnieść
uchwyt.
W momencie otwarcia schowka włącza się
jego oświetlenie.
Wewnątrz znajduje się wyłącznik czołowej
poduszki powietrznej pasażera A .
Schowek umożliwia także dostęp do wkładów
rozpylacza zapachów B .
Nie wolno jeździć z
otwartym schowkiem,
gdy na przednim siedzeniu siedzi pasażer
– w
razie gwałtownego hamowania może
dojść do obrażeń ciała!
Zapalniczka/gniazdo
zasilania 12
V
F Aby użyć zapalniczki, wcisnąć ją i odczekać
kilka sekund aż automatycznie wyskoczy.
F

A
by podłączyć akcesoria 12 V (maksymalna
moc: 120
W), wyciągnąć zapalniczkę
i
włożyć odpowiednią wtyczkę.
Gniazdo to pozwala podłączyć ładowarkę do
telefonu, podgrzewacz do butelek itp.
Po użyciu włożyć natychmiast zapalniczkę do
gniazda.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
np. ładowarki z
gniazdem USB, może
powodować zakłócenia w
działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Gniazdo USB
Gniazdo USB umożliwia podłączenie
urządzenia przenośnego, np. odtwarzacza
cyfrowego typu iPod
® czy pamięci USB.
Czytnik USB odczytuje pliki audio, które
są przesyłane do systemu audio w
celu
odtworzenia przez głośniki w
pojeździe.
Plikami zarządza się za pomocą elementów
sterujących na kierownicy lub systemu audio.
Bateria urządzenia podłączonego do
gniazda USB może się automatycznie
ładować.
Jeśli podczas ładowania pobór prądu
przez urządzenie przenośne przekracza
natężenie dostarczane przez instalację
samochodu, zostaje wyświetlony
komunikat.
Więcej informacji dotyczących audio
i

telematyki, a

zwłaszcza gniazda USB,
znajduje się w

odpowiednim rozdziale.
Ergonomia i komfort

101
Gniazdo USB umożliwia także podłączanie
smartfona w trybie połączenia MirrorLinkTM
lub Android Auto® albo CarPlay® w celu
k
orzystania z

niektórych aplikacji smartfona na
ekranie dotykowym.
System Hi-Fi Premium
Focal®
- Głośniki wysokotonowe TNF: technologia odwróconych kopułek aluminiowych
zapewniająca optymalne rozproszenie
dźwięku i
wysokie tony pełne szczegółów.
-

S
ubwoofer: technologia potrójnej cewki
Power Flower™ 200
mm umożliwiająca
uzyskanie właściwego poziomu odtwarzania
i
dynamiki niskich częstotliwości.
-

W
zmacniacz aktywny 12-kanałowy – 515
W
:
technologia hybrydowa klasy AB/klasy
D nadająca bogactwo i
finezję sygnałom
wysokich częstotliwości, jak również
rzeczywistą moc niskim dźwiękom.
Ładowarka bezprzewodowa
Samochód jest wyposażony w system
H i-Fi francuskiej marki FOCAL®, od ponad
35

lat specjalizującej się w

urządzeniach
akustycznych i

uznanej na całym świecie za
opatentowane innowacje i

unikalne brzmienie.
10

głośników wyposażonych w

ekskluzywną
technologię FOCAL
® zapewnia na pokładzie
samochodu nieprawdopodobną przyjemność
czystego i

pełnego szczegółów dźwięku:
-
G

łośnik niskotonowy/głośniki średniotonowe
Hi-Fi: technologia Polyglass umożliwiająca
uzyskanie zrównoważonego i
precyzyjnego
dźwięku. Układ umożliwia bezprzewodowe ładowanie
urządzeń przenośnych, takich jak smartfony.
W tym celu wykorzystuje zasadę indukcji
magnetycznej zgodnie z
normą Qi 1.1.
Ładowane urządzenie powinno być zgodne
z normą Qi pod względem konstrukcyjnym
albo dzięki kompatybilnemu uchwytowi lub
obudowie.
Strefę ładowania oznaczono symbolem Qi.
Działanie
Ładowanie działa przy włączonym silniku i w
t rybie STOP funkcji Stop & Start.
Ładowaniem steruje smartfon.
W wersjach z
układem otwierania
i
uruchamiania bez użycia kluczyka działanie
ładowarki może ulec chwilowemu zakłóceniu
przy otwieraniu drzwi albo przy wyłączeniu
zapłonu.
Ładowanie
F Sprawdzić najpier w, czy strefa ładowania jest odsłonięta.
F

U
łożyć urządzenie pośrodku strefy
ładowania.
F

K
ontrolka ładowarki zapala się na zielono
z
chwilą wykrycia urządzenia.
Układ nie został zaprojektowany do
ładowania kilku urządzeń równocześnie.
F

Ł
adowanie akumulatora urządzenia
rozpoczyna się natychmiast.
F

G
dy akumulator jest całkowicie naładowany,
kontrolka ładowarki gaśnie.
3

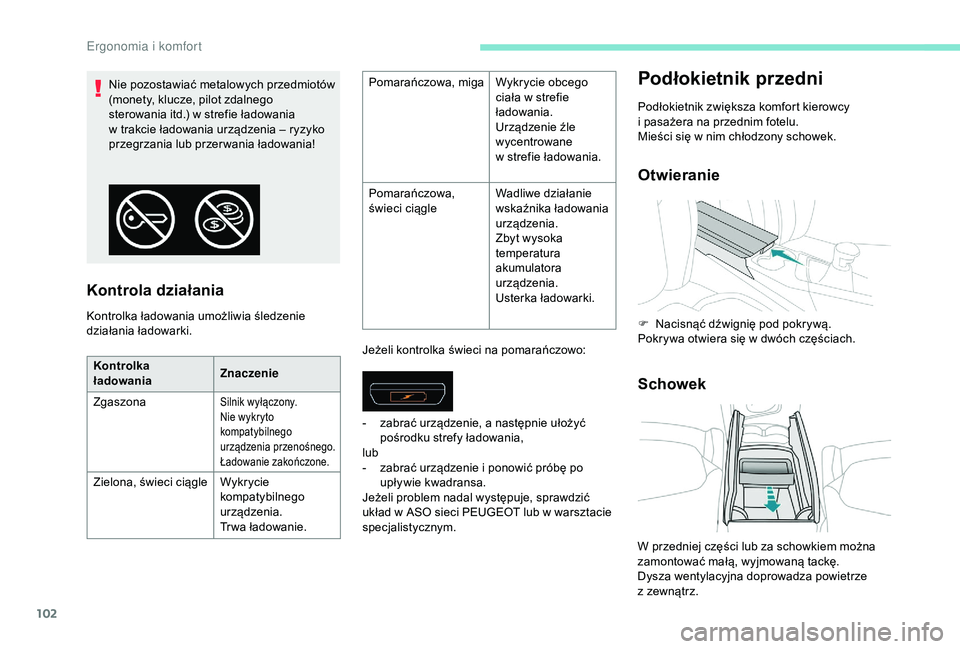

Ergonomia i komfort

102
Kontrola działania
Kontrolka ładowania umożliwia śledzenie
działania ładowarki.Jeżeli kontrolka świeci na pomarańczowo:
Podłokietnik przedni
Podłokietnik zwiększa komfort kierowcy
i pasażera na przednim fotelu.
Mieści się w
nim chłodzony schowek.
Otwieranie
Schowek
Nie pozostawiać metalowych przedmiotów
(monety, klucze, pilot zdalnego
sterowania itd.) w strefie ładowania
w
trakcie ładowania urządzenia – ryzyko
przegrzania lub przer wania ładowania! Pomarańczowa, miga Wykrycie obcego
ciała w strefie
ładowania.
Urządzenie źle
wycentrowane
w
strefie ładowania.
Pomarańczowa,
świeci ciągle Wadliwe działanie
wskaźnika ładowania
urządzenia.
Zbyt wysoka
temperatura
akumulatora
urządzenia.
Usterka ładowarki.
Kontrolka
ładowania Znaczenie
Zgaszona
Silnik wyłączony.
Nie wykryto
kompatybilnego
urządzenia przenośnego.
Ładowanie zakończone.
Zielona, świeci ciągle Wykrycie
kompatybilnego
urządzenia.
Tr wa ładowanie. -

z
abrać urządzenie, a następnie ułożyć
pośrodku strefy ładowania,
lub
- z abrać urządzenie i ponowić próbę po
upływie kwadransa.
Jeżeli problem nadal występuje, sprawdzić
układ w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym. F

N
acisnąć dźwignię pod pokrywą.
Pokrywa otwiera się w dwóch częściach.
W przedniej części lub za schowkiem można
zamontować małą, wyjmowaną tackę.
Dysza wentylacyjna doprowadza powietrze
z
z
ewnątrz.
Ergonomia i komfort
