Fren lambalarÕ/Arka lambalar
Arka sinyal lambalarÕ
Geri vites lambalarÕ
Arka sis lambasÕ (Soldan direksiyonlu model)*
Arka sis lambasÕ (Sa÷dan direksiyonlu model)*
Üçüncü fren lambasÕ
Plaka ÕúÕklarÕ
Tavan lambalarÕ/Ön harita lambalarÕ
Makyaj aynasÕ lambalarÕ*
Arka harita lambalarÕ
Bagaj bölmesi lambasÕ
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-47

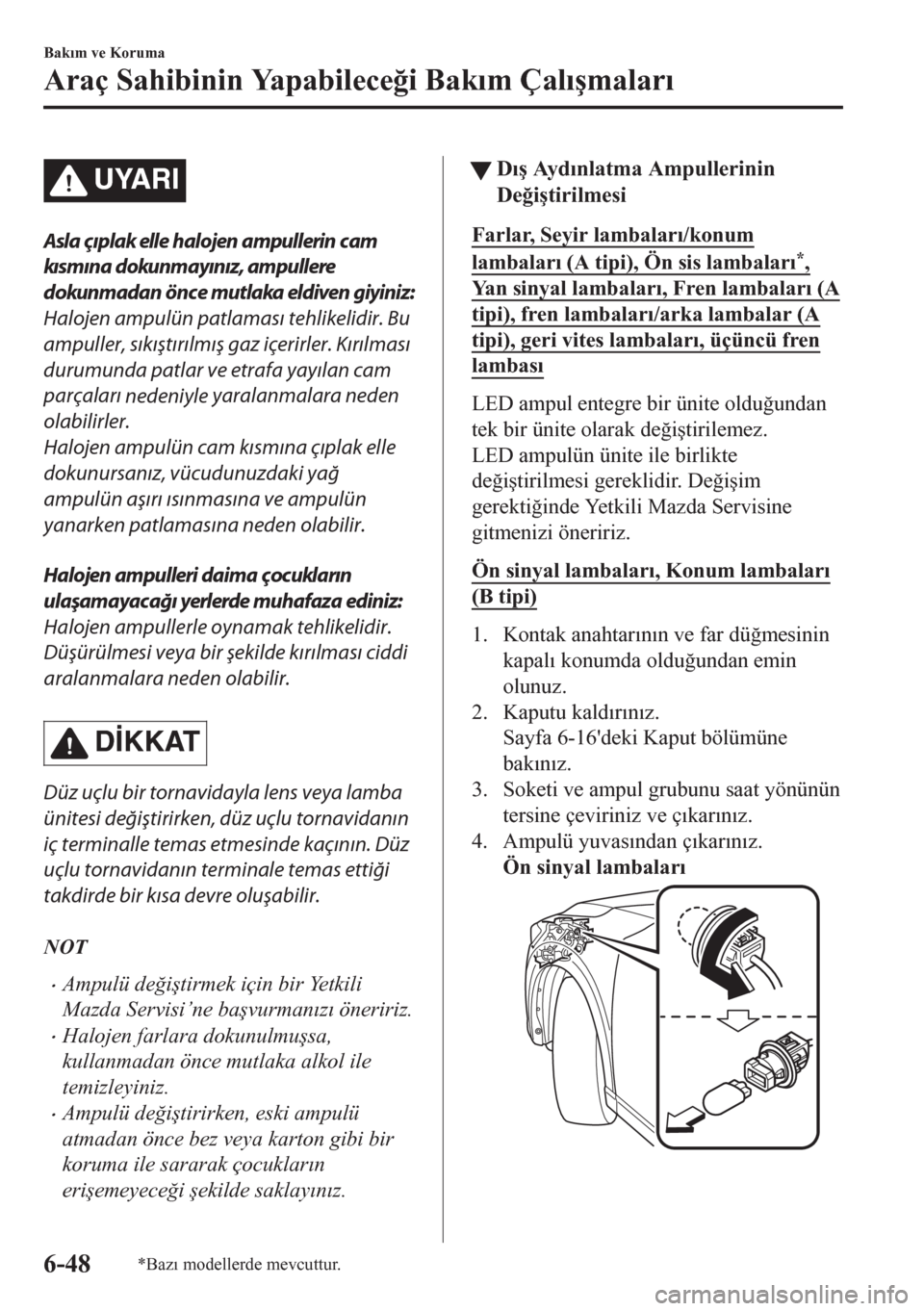

UYARI
Asla çıplak elle halojen ampullerin cam
kısmına dokunmayınız, ampullere
dokunmadan önce mutlaka eldiven giyiniz:
Halojen ampulün patlaması tehlikelidir. Bu
ampuller, sıkıştırılmış gaz içerirler. Kırılması
durumunda patlar ve etrafa yayılan cam
parçaları
nedeniyle yaralanmalara neden
olabilirler.
Halojen ampulün cam kısmına çıplak elle
dokunursanız, vücudunuzdaki yağ
ampulün aşırı ısınmasına ve ampulün
yanarken patlamasına neden
olabilir.
Halojen ampulleri daima çocukların
ulaşamayacağı yerlerde muhafaza ediniz:
Halojen ampullerle oynamak tehlikelidir.
Düşürülmesi veya bir şekilde kırılması ciddi
aralanmalara neden olabilir.
DøKKAT
Düz uçlu bir tornavidayla lens veya lamba
ünitesi değiştirirken, düz uçlu tornavidanın
iç terminalle temas etmesinde kaçının. Düz
uçlu tornavidanın terminale temas ettiği
takdirde bir kısa devre oluşabilir.
NOT
•Ampulü de÷iútirmek için bir Yetkili
Mazda Servisi’ne baúvurmanÕzÕ öneririz.
•Halojen farlara dokunulmuúsa,
kullanmadan önce mutlaka alkol ile
temizleyiniz.
•Ampulü de÷iútirirken, eski ampulü
atmadan önce bez veya karton gibi bir
koruma ile sararak çocuklarÕn
eriúemeyece÷i úekilde saklayÕnÕz.
tDÕú Ay dÕnlatma Ampullerinin
De÷iútirilmesi
Farlar, Seyir lambalarÕ/konum
lambalarÕ (A tipi), Ön sis lambalarÕ*,
Yan sinyal lambalarÕ, Fren lambalarÕ (A
tipi), fren lambalarÕ/arka lambalar (A
tipi), geri vites lambalarÕ, üçüncü fren
lambasÕ
LED ampul entegre bir ünite oldu÷undan
tek bir ünite olarak de÷iútirilemez.
LED ampulün ünite ile birlikte
de÷iútirilmesi gereklidir. De÷iúim
gerekti÷inde Yetkili Mazda Servisine
gitmenizi öneririz.
Ön sinyal lambalarÕ, Konum lambalarÕ
(B tipi)
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Kaputu kaldÕrÕnÕz.
Sayfa 6-16'deki Kaput bölümüne
bakÕnÕz.
3. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve çÕkarÕnÕz.
4. Ampulü yuvasÕndan çÕkarÕnÕz.
Ön sinyal lambalarÕ
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-48*BazÕ modellerde mevcuttur.

Konum lambalarÕ
5. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
Seyir lambalarÕ (B tipi)
*
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Sa÷ taraftaki ampulü de÷iútiriyorsanÕz,
motoru çalÕútÕrÕnÕz, direksiyonu sonuna
kadar sola çeviriniz ve motoru
durdurunuz. Sol ampulü
de÷iútiriyorsanÕz direksiyonu sonuna
kadar sa÷a çeviriniz.
3. Her bir plastik tutucusunu düz baúlÕ bir
tornavida kullanarak ortasÕndan
çekiniz ve tutucularÕ çÕkartÕnÕz,
ardÕndan çamurlu÷u kÕsmen açÕnÕz.
Sökülmesi
Takılması
4. Her bir plastik tutucusunu düz baúlÕ bir
tornavida kullanarak ortasÕndan
çekiniz ve tutucularÕ çÕkartÕnÕz,
ardÕndan çamurlu÷u kÕsmen açÕnÕz.
Sökülmesi
Takılması
5. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve çÕkarÕnÕz.
6. Ampulü yuvasÕndan çÕkarÕnÕz.
7. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-49

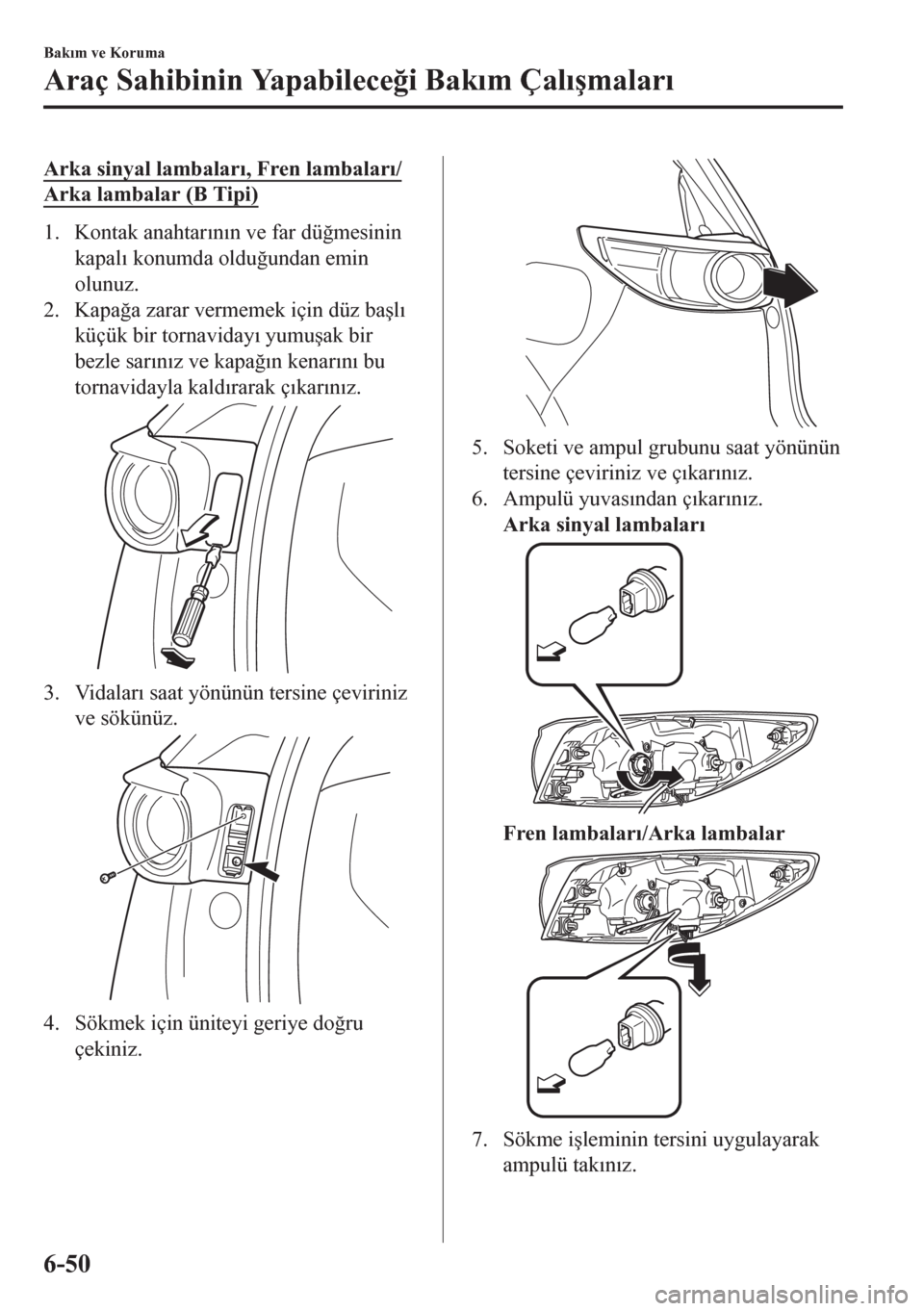

Arka sinyal lambalarÕ, Fren lambalarÕ/
Arka lambalar (B Tipi)
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Kapa÷a zarar vermemek için düz baúlÕ
küçük bir tornavidayÕ yumuúak bir
bezle sarÕnÕz ve kapa÷Õn kenarÕnÕ bu
tornavidayla kaldÕrarak çÕkarÕnÕz.
3. VidalarÕ saat yönünün tersine çeviriniz
ve sökünüz.
4. Sökmek için üniteyi geriye do÷ru
çekiniz.
5. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve çÕkarÕnÕz.
6. Ampulü yuvasÕndan çÕkarÕnÕz.
Arka sinyal lambalarÕ
Fren lambalarÕ/Arka lambalar
7. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-50

Arka sis lambasÕ*
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Her bir plastik tutucusunu ortasÕndan
çekiniz ve tutucularÕ çÕkartÕnÕz.
3. Kapa÷Õ çÕkartÕnÕz.
Sökülmesi
Takılması
4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve çÕkarÕnÕz.
5. Ampulü yuvasÕndan çÕkarÕnÕz.
6. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
Plaka ÕúÕklarÕ
1. Kontak anahtarÕnÕn ve far dü÷mesinin
kapalÕ konumda oldu÷undan emin
olunuz.
2. Lenslere zarar vermemek için düz baúlÕ
tornavidayÕ yumuúak bir bezle sarÕnÕz
ve lensin kenarÕnÕ bu tornavidayla
kaldÕrarak çÕkarÕnÕz.
3. Ampulü çekerek çÕkarÕnÕz.
4. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
ttøç AydÕnlatma Ampullerinin
De÷iútirilmesi
Tavan lambalarÕ/Ön harita lambalarÕ,
Arka harita lambalarÕ, Makyaj aynasÕ
lambalarÕ*
1. Lenslere zarar vermemek için düz baúlÕ
tornavidayÕ yumuúak bir bezle sarÕnÕz
ve lensin kenarÕnÕ bu tornavidayla
kaldÕrarak çÕkarÕnÕz.
2. Ampulü çekerek çÕkarÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
*BazÕ modellerde mevcuttur.6-51

Tavan lambalarÕ/Ön harita
lambalarÕArka harita lambalarÕ
Makyaj aynasÕ lambalarÕ*
3. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-52*BazÕ modellerde mevcuttur.

Bagaj bölmesi lambasÕ
1. Lenslere zarar vermemek için düz baúlÕ
küçük bir tornavidayÕ yumuúak bir
bezle sarÕnÕz ve lens ünitesini kenarÕnÕ
bu tornavidayla kaldÕrarak çÕkarÕnÕz.
2. Konektör üzerindeki dile parma÷ÕnÕzla
bastÕrarak ve konektörü çekerek
elektrik konektörünü ampulden
ayÕrÕnÕz.
DøKKAT
Ampulü değiştirirken, önce mutlaka
konektörü ayırın. Aksi halde, elektrikli
veya elektronik cihazlar kısa devre
yapabilir.
3. Düz baúlÕ tornavidayÕ lens ve lensi
ünitesi arasÕndaki boúlu÷a sokunuz ve
ardÕndan tornavidayÕ kaydÕrarak lensi
ayÕrÕnÕz.
4. Ampulü çekerek çÕkarÕnÕz.
5. Sökme iúleminin tersini uygulayarak
ampulü takÕnÕz.
BakÕm ve Koruma
Araç Sahibinin Yapabilece÷i BakÕm ÇalÕúmalarÕ
6-53

Sigortalar
AracÕnÕzÕn elektrik sistemi sigortalarla
korunmuútur.

Lambalardan, aksesuarlardan veya
kumandalardan biri çalÕúmazsa ilgili devre
koruyucusunu kontrol ediniz.
Sigortalardan biri yandÕ÷Õnda, sigorta
içinde bulunan element eriyecektir.

Ay nÕ sigorta sürekli yanÕyorsa, bu sistemi
kullanmayÕnÕz ve en kÕsa zamanda bir
Yetkili Mazda Servisi’ne baúvurunuz.
tSigortalarÕn De÷iútirilmesi
AracÕnÕzÕn sol tarafÕndaki sigortalarÕn
de÷iútirilmesi
Elektrik sistemi çalÕúmÕyorsa önce
aracÕnÕzÕn sol tarafÕndaki sigortalarÕ
kontrol ediniz.

1. Kontak anahtarÕnÕn ve di÷er
dü÷melerin kapalÕ oldu÷undan emin
olunuz.
2. Sigorta paneli kapa÷ÕnÕ açÕnÕz.
3. Motor bölmesindeki sigorta kutusu
kapa÷Õ üzerindeki çekme kÕsmÕndan
tutarak sigortayÕ düz bir úekilde dÕúarÕ
çekiniz.
4. SigortayÕ kontrol ediniz ve yanmÕúsa
de÷iútiriniz.
NormalYanmış
5. AynÕ amper de÷erinde yeni bir sigorta
takÕnÕz ve iyice yerine yerleúti÷inden
emin olunuz. E÷er yerine oturmazsa,
bir uzmana taktÕrÕnÕz. Yetkili Mazda
Servisi’ne baúvurmanÕzÕ öneririz.
Yedek sigortanÕz yoksa, aracÕn
çalÕúmasÕ için gerekli olmayan ses
sistemi veya çÕkÕú devrelerindeki aynÕ
amper de÷erine sahip bir sigortayÕ
kullanabilirsiniz.
