2018 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

Montering av barneseter
tBarnesetekategorier
MERKNAD
Ved kjøp av barnesete, spør produsenten om hvilken type barnesete som passer for ditt barn
og bil.
(Europa og land som er i samsvar med UNECE 44-forskriften)
I samsvar med UNECE 44-forskriften klassifiseres barneseter i følgende 5 grupper.
Gruppe Alder Vekt
0 Inntil ca. 9 måneder Opptil 10 kg
0
Inntil ca. 2 år Opptil 13 kg
1 Ca. 8 måneder til 4 år 9 kg Š 18 kg
2 Ca. 3 til 7 år 15 kg Š 25 kg
3 Ca. 6 til 12 år 22 kg Š 36 kg
(Andre land)
Følg lover og forskrifter angående bruken av barneseter som er gjeldende i ditt land.
tTyper barnesetesystemer
(Europa og land som er i samsvar med
UNECE 44-forskriften)
I denne håndboken gis det forklaring av
barneseter som festes med sikkerhetsbelter
for følgende tre typer av barneseter:
spedbarnseter, barneseter, setepute.
MERKNAD
•Plasseringen bestemmes av hvilken type
barnesete det dreier seg om. Les alltid
produsentens instrukser og denne
håndboken nøye.
•På grunn av variasjoner i design av
barneseter, bilseter og sikkerhetsbelter
kan det hende at ikke alle barneseter
passer på alle seter. Før du kjøper et
barnesete, bør du teste det på det
spesifikke setet (eller setene) der du
tenker å bruke det. Hvis et tidligere
innkjøpt barnesete ikke passer, kan det
hende du må kjøpe et nytt som passer.
Spedbarnsete
Tilsvarer gruppe 0 og 0
i UNECE
44-forskriften.

Livsviktig sikkerhetsutstyr
Barnesete
2-29

Barnesete
Tilsvarer gruppe 1 i UNECE
44-forskriften.

Setepute
Tilsvarer gruppe 2 og 3 i UNECE
44-forskriften.

Når det brukes sittepute, skal alltid
nakkestøtten være montert på setet
der sitteputen monteres.Ekstra setepute *
1
*1
(Andre land)
Følg lover og forskrifter angående bruken
av barneseter som er gjeldende i ditt land.
ttPlassering av spedbarnsete
Et spedbarnsete brukes kun bakovervendt.

Se tabellen “Tabell med barneseters
egnethet for forskjellige seteplasseringer”
for plassering av babyseter (side 2-34).
ADVARSEL
Du må alltid montere et spedbarnsete på
korrekt sete.
Montering av et spedbarnsete uten å
konsultere tabellen “Tabell med
barneseters egnethet for forskjellige
seteplasseringer” er farlig. Et spedbarnsete
som monteres på feil sete, kan ikke festes
på en forsvarlig måte. I en kollisjon kan
barnet treffe noe eller noen i bilen og bli
alvorlig skadet eller til og med drept.
Livsviktig sikkerhetsutstyr
Barnesete
2-30

Du må aldri bruke et bakovervendt
barnesete i passasjersetet foran som er
beskyttet av en kollisjonspute:
Du må ALDRI bruke et bakovervendt
barnesete på et sete beskyttet av en AKTIV
KOLLISJONSPUTE foran seg. Det kan føre til
at BARNET DØR eller blir ALVORLIG
SKADET.
Barnesetet kan bli truffet når
kollisjonsputen blåses opp og slått ut av
stilling. Et barn i barnesetet kan bli alvorlig
skadet eller drept.

ttPlassering av barnesete
Et barnesete brukes forovervendt eller
bakovervendt avhengig av barnets alder og
størrelse. Når det installeres, må du følge
produsentens instrukser for alderen og
størrelsen av barnet samt instruksene for
montering av barnesetet.
Se tabellen “Tabell med barneseters
egnethet for forskjellige seteplasseringer”
for plassering av barneseter (side 2-34).

Bakovervendt type
ADVARSEL
Du må alltid montere et bakovervendt
barnesete på korrekt sete:
Montering av et bakovervendt barnesete
uten å konsultere tabellen “Tabell med
barneseters egnethet for forskjellige
seteplasseringer” er farlig. Et bakovervendt
barnesete som monteres på feil sete, kan
ikke festes på en forsvarlig måte. I en
kollisjon kan barnet treffe noe eller noen i
bilen og bli alvorlig skadet eller til og med
drept.
Du må aldri bruke et bakovervendt
barnesete i passasjersetet foran som er
beskyttet av en kollisjonspute:
Du må ALDRI bruke et bakovervendt
barnesete på et sete beskyttet av en AKTIV
KOLLISJONSPUTE foran seg. Det kan føre til
at BARNET DØR eller blir ALVORLIG
SKADET.
Barnesetet kan bli truffet når
kollisjonsputen blåses opp og slått ut av
stilling. Et barn i barnesetet kan bli alvorlig
skadet eller drept.


Livsviktig sikkerhetsutstyr
Barnesete
2-31

Forovervendt type
ADVARSEL
Du må aldri montere et forovervendt
barnesete på feil sete:
Montering av et fremovervendt barnesete
uten å konsultere tabellen “Tabell med
barneseters egnethet for forskjellige
seteplasseringer” er farlig. Et forovervendt
barnesete som monteres på feil sete, kan
ikke festes på en forsvarlig måte. I en
kollisjon kan barnet treffe noe eller noen i
bilen og bli alvorlig skadet eller til og med
drept.
Du må ikke montere et forovervendt
barnesete på passasjersetet i forsetet med
mindre det er uunngåelig:
I en kollisjon kan kraften i en kollisjonspute
som blåses opp og påføre barnet alvorlig
skade eller drepe det. Hvis det ikke er mulig
å unngå å montere et fremovervendt
barnesete på passasjersetet foran, må du
flytte passasjersetet foran så langt bakover
som mulig og sette seteputen (setepute
som kan høydereguleres) i høyeste stilling
der det er mulig å stramme festet av
barnesetet forsvarlig.
ttPlassering av setepute
En setepute kan kun brukes forovervendt.
Vi anbefaler bruk av barneputen med
rygglene. Dette gjør det enkelt å justere
plasseringen av skulderbeltet slik at barnet
får den beste beskyttelsen.

Se tabellen “Tabell med barneseters
egnethet for forskjellige seteplasseringer”
for plassering av seteputer (side 2-34).
ADVARSEL
Du må alltid montere en setepute på
korrekt sete.
Montere en sittepute uten å først
konsultere tabellen “Barneseters egnethet
for forskjellige seteplasseringer” er farlig. En
setepute som monteres på feil sete, kan
ikke festes på en forsvarlig måte. I en
kollisjon kan barnet treffe noe eller noen i
bilen og bli alvorlig skadet eller til og med
drept.
Livsviktig sikkerhetsutstyr
Barnesete
2-32

Du må ikke montere et forovervendt
barnesete på passasjersetet i forsetet med
mindre det er uunngåelig:
I en kollisjon kan kraften i en kollisjonspute
som blåses opp og påføre barnet alvorlig
skade eller drepe det. Hvis det ikke er mulig
å unngå å montere et fremovervendt
barnesete på passasjersetet foran, må du
flytte passasjersetet foran så langt bakover
som mulig og sette seteputen (setepute
som kan høydereguleres) i høyeste stilling
der det er mulig å stramme festet av
barnesetet forsvarlig.
Livsviktig sikkerhetsutstyr
Barnesete
2-33

Tabell med barneseters egnethet for forskjellige
seteplasseringer
(Europa og land som er i samsvar med UNECE 16-forskriften)
Informasjonen i tabellen viser om barnesetet er egnet for forskjellige seteplasseringer. Når
det gjelder skikketheten til barneseter fra andre produsenter må du lese produsentens
instrukser som følger med barnesetet nøye.
Når du monterer et barnesete, må du passe på følgende:
•Hvis barnesetet ikke passer til seteryggen på grunn av nakkestøtten, må nakkestøtten
justeres, eller nakkestøtten fjernes, slik at barnesetet passer til seteryggen. Ved montering
av en sittepute, skal alltid nakkestøtten være montert på setet der sitteputen monteres.
Se Nakkestøtter på side 2-15.
•Når du monterer et barnesete i baksetet, må du justere stillingen til forsetet slik at forsetet
ikke kommer i kontakt med barnesetet.
Se Bruk av setene på side 2-5.
•Ved montering av et barnesete som er utstyrt med festestropp, må nakkestøtten fjernes.
Se Nakkestøtter på side 2-15.
Livsviktig sikkerhetsutstyr
Barnesete
2-34

Barneseter festet med ISOFIX-fester
Ved montering av et barnesete i baksetet, må du lese instruksene fra produsenten av barnese-
tet og om bruk av ISOFIX-feste på side 2-39.
VektgruppeStørrel-
sesklasseFestea-
nordningSeteposisjoner
Bilens ISO-
FIX-plasseringer
Baksete (midten)Passasjersete foran
(ytre)
Baksete (ytre)
BærebagFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPPE 0
Opptil 10 kgEISO/R1 IL X X
(1) X X X
GRUPPE 0
Opptil 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
GRUPPE 1
9 kg — 18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPPE 2
15 kg — 25 kg(1) IL X X
GRUPPE 3
22 kg — 36 kg(1) IL X X
(1) For barneseter som ikke er merket med ISO/XX-størrelsesklasse (A til G) for den aktuelle vektgruppen, skal
barneseteprodusenten angi bilens spesifikke ISOFIX-barneseter anbefalt for hver posisjon.
Nøkkel til bokstavene i tabellen over:
IUF = passer for fremovervendte ISOFIX-barneseter i universalkategorien for bruk til denne vektgruppen.
IL = passer for bestemte ISOFIX-barneseter (CRS).
Disse ISOFIX-barnesetene er i kategoriene for “spesifikk modell”, “begrenset” eller “delvis universell”.
Et originalt Mazda-barnesete kan monteres. Se tilbehørskatalogen for informasjon om hvilke barnesetesystemer
som kan monteres.
(Unntatt Europa)
Når det gjelder barneseter som kan monteres i din Mazda, bør du rådføre deg med et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
X = ISOFIX-posisjon passer ikke for ISOFIX-barneseter i denne vektgruppen og/eller størrelsesklassen.
Livsviktig sikkerhetsutstyr
Barnesete
2-35

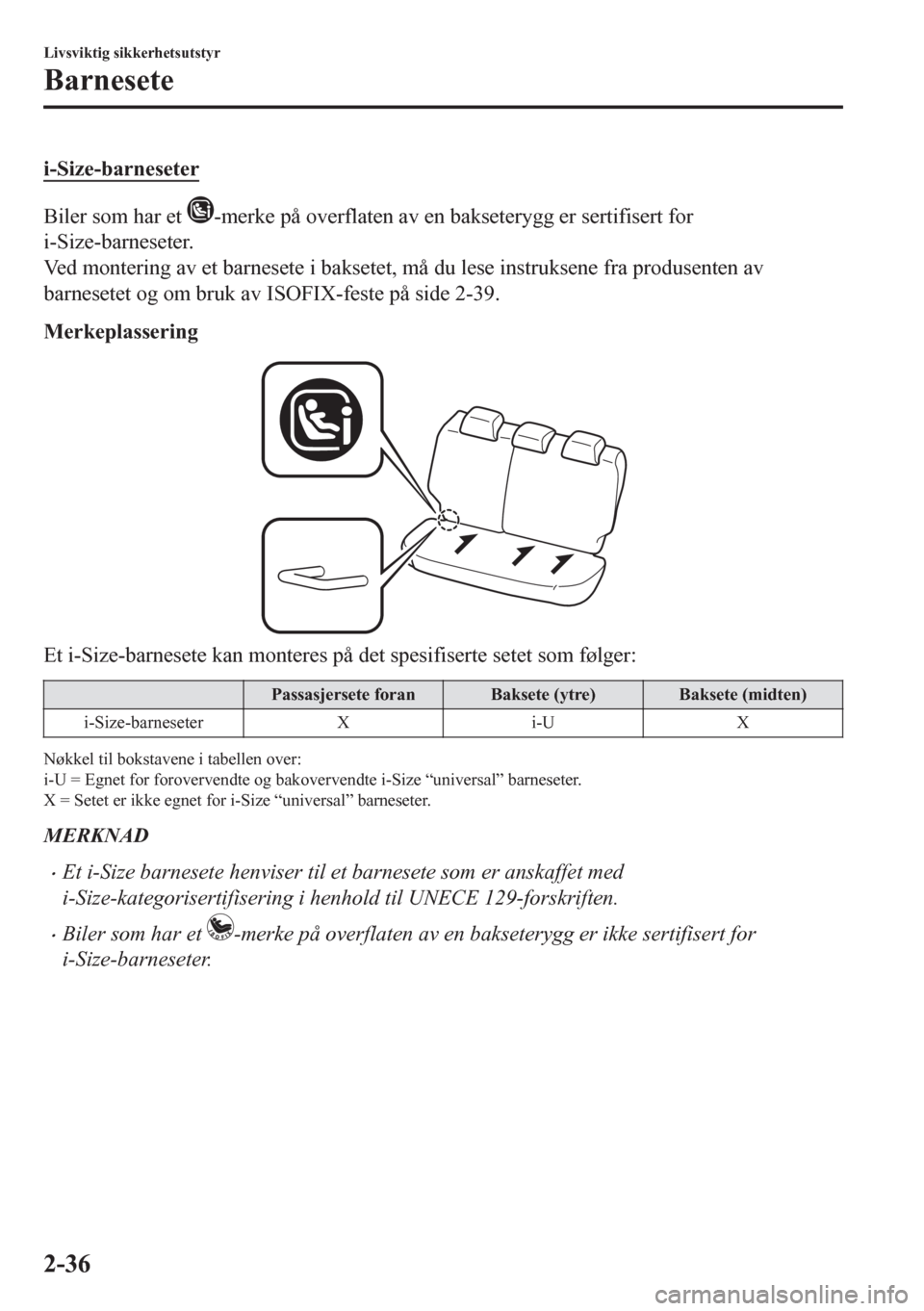

i-Size-barneseter
Biler som har et -merke på overflaten av en bakseterygg er sertifisert for
i-Size-barneseter.
Ved montering av et barnesete i baksetet, må du lese instruksene fra produsenten av
barnesetet og om bruk av ISOFIX-feste på side 2-39.
Merkeplassering
Et i-Size-barnesete kan monteres på det spesifiserte setet som følger:
Passasjersete foran Baksete (ytre) Baksete (midten)
i-Size-barneseter X i-U X
Nøkkel til bokstavene i tabellen over:
i-U = Egnet for forovervendte og bakovervendte i-Size “universal” barneseter.
X = Setet er ikke egnet for i-Size “universal” barneseter.
MERKNAD
•Et i-Size barnesete henviser til et barnesete som er anskaffet med
i-Size-kategorisertifisering i henhold til UNECE 129-forskriften.
•Biler som har et -merke på overflaten av en bakseterygg er ikke sertifisert for
i-Size-barneseter.
Livsviktig sikkerhetsutstyr
Barnesete
2-36
