2018 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

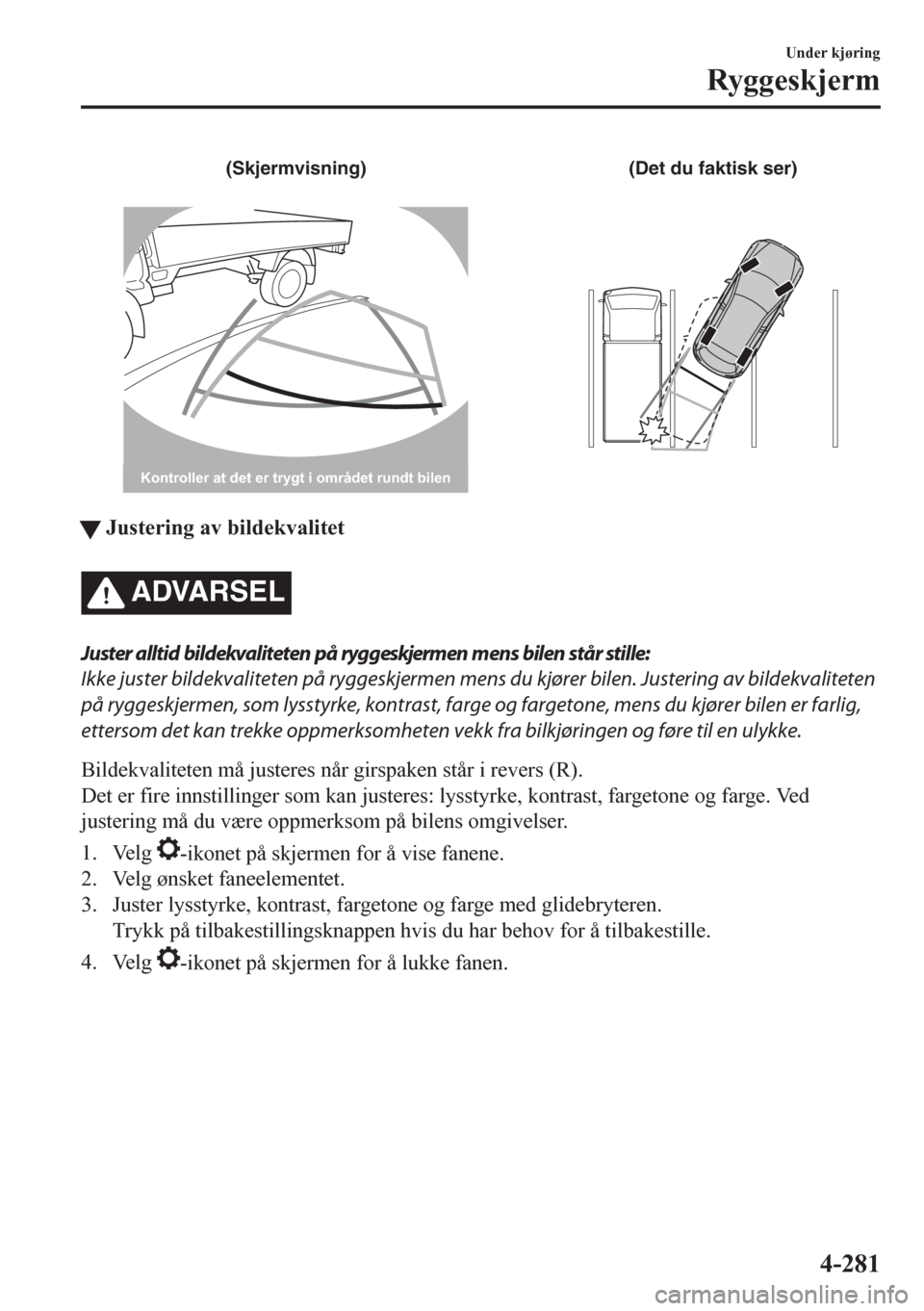

(Skjermvisning) (Det du faktisk ser)
Kontroller at det er trygt i området rundt bilen
ttJustering av bildekvalitet
ADVARSEL
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av bildekvaliteten
på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens du kjører bilen er farlig,
ettersom det kan trekke oppmerksomheten vekk fra bilkjøringen og føre til en ulykke.
Bildekvaliteten må justeres når girspaken står i revers (R).
Det er fire innstillinger som kan justeres: lysstyrke, kontrast, fargetone og farge. Ved
justering må du være oppmerksom på bilens omgivelser.
1. Velg
-ikonet på skjermen for å vise fanene.
2. Velg ønsket faneelementet.
3. Juster lysstyrke, kontrast, fargetone og farge med glidebryteren.
Trykk på tilbakestillingsknappen hvis du har behov for å tilbakestille.
4. Velg
-ikonet på skjermen for å lukke fanen.
Under kjøring
Ryggeskjerm
4-281

Parkeringssensorsystem*
Parkeringssensorsystemet bruker ultrasoniske sensorer som registrerer hindringer rundt
bilen når bilen kjøres ved lave hastigheter, som i en garasje eller ved parallellparkering, og
det høres en summetone og vises en registreringsindikator for å varsle føreren om den
omtrentlige avstanden fra bilen til hindringen.

Bakre hjørnesensor Fremre hjørnesensor
Bakre sensor
Fremre sensor
ADVARSEL
Du kan ikke stole bare på parkerin gssen sorsystem et og du m å huske på å sjekke sikkerh eten
rundt bilen visuelt når du kjører:
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke systemets
funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til en
sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
•Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
•Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
•Sensoren er dekket av en hånd.
•Bilen får store støt.
•Bilen står for mye på skrå.
•Under ekstremt varme eller kalde værforhold.
•Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
Under kjøring
Parkeringssensorsystem
4-282*Noen modeller.

•Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor lastebil eller
sensorene på en annen bil.
•Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
•Det er montert en kommersielt tilgjengelig skjermstang eller antenne for radiosender i
bilen.
•Bilen beveger seg mot en høy eller firkantet kantestein.
•En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er lavere
enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke lenger
registreres når bilen kommer nærmere hindringen.
•Det kan hende følgende typer hindringer ikke registreres:
•Tynne gjenstander som vaier eller tau
•Ting som lett absorberer lydbølger, som bomull eller snø
•Vinkelformede gjenstander
•Meget høye gjenstander, og de som er brede øverst
•Små, korte gjenstander
•Få alltid systemet undersøkt av et verksted, vi anbefaler et autorisert Mazda-verksted,
dersom støtfangerne utsettes for støt, selv i en mindre ulykke. Hvis sensorene bøyes, kan
de ikke registrere hindringer.
•Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et verksted,
vi anbefaler et autorisert Mazda-verksted.
•Systemet kan ha en funksjonsfeil hvis lydsignalet som angir en systemfeil høres og
indikatorlampen blinker. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom utetemperaturen er
ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på sensorområdet. Fjern
fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontakte et verksted, vi anbefaler et autorisert
Mazda-verksted.
Under kjøring
Parkeringssensorsystem
4-283

tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.

Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensorRegistreringsområde for bakre sensor Registreringsområde for bakre hjørnesensor
B
A
D
CA: Omtrent 55 cm
B: Omtrent 55 cm
C: Omtrent 100 cm
D: Omtrent 150 cm
Vise avstandsdisplayet
Vise Avstand mellom bil og hindring
Uten 360 °-kameramonitor
Med 360 °-kamera-
monitorFremre sensor
* /
fremre hjørnesen-
sor
*
Bakre sensor / bakre
hjørnesensor Uten sensor foran
og på hjørnene for-
anMed sensor foran
og på hjørnene for-
an
Grønn
Fremre sensor:
Ca. 100—60 cmBakre sensor:
Ca. 150—60 cm
Under kjøring
Parkeringssensorsystem
4-284*Noen modeller.

Vise Avstand mellom bil og hindring
Uten 360 °-kameramonitor
Med 360 °-kamera-
monitorFremre sensor
* /
fremre hjørnesen-
sor
*
Bakre sensor / bakre
hjørnesensor Uten sensor foran
og på hjørnene for-
anMed sensor foran
og på hjørnene for-
an
Gul
Fremre sensor:
Ca. 60—45 cm
Fremre hjørnesensor:
Ca. 55—38 cmBakre sensor:
Ca. 60—45 cm
Bakre hjørnesensor:
Ca. 55—38 cm
Gul
Fremre sensor:
Ca. 45—35 cm
Fremre hjørnesensor:
Ca. 38—25 cmBakre sensor:
Ca. 45—35 cm
Bakre hjørnesensor:
Ca. 38—25 cm
Rød
Fremre sensor:
Innenfor ca. 35 cm
Fremre hjørnesensor:
Innenfor ca. 25 cmBakre sensor:
Innenfor ca. 35 cm
Bakre hjørnesensor:
Innenfor ca. 25 cm
Under kjøring
Parkeringssensorsystem
*Noen modeller.4-285

tBruk av parkeringshjelpsensorsystem
Når det trykkes på parkeringssensorbryteren med tenningen på ON, lyder et lydsignal og
indikatorlampen tennes.
Når tenningen settes på ON med parkeringssensoren aktivert, tennes indikatorlampen.
Trykk på bryteren igjen for å slå den av.
Indikatorlampe
Driftsforhold
Parkeringssensorsystemet kan brukes når alle de følgende betingelsene oppfylles:
•Tenningen står PÅ.
•Parkeringssensorbryteren er slått på.
MERKNAD
•(Bil med automatgir)
Registreringsindikatoren og lydsignalet fra sensorene foran og på hjørnene foran, virker
ikke når girspaken står på P.
•Registreringsindikatoren og lydsignalet aktiveres ikke når parkeringsbremsen står på.
Under kjøring
Parkeringssensorsystem
4-286

tIndikator for registrert hindring
Posisjonen til en sensor som har registrert en hindring, vises. Måleren lyser på forskjellige
steder avhengig av avstanden til en hindring som registreres av sensoren.
Ettersom bilen nærmer seg en hindring, lyser sonen i måleren nærmest bilen.

Med 360 °-kameramonitorUten 360 °-kameramonitor
Ve nstre fremre
hjørnesensorHøyre fremre
hjørnesensor
Bakre sensor Bakre sensor Ve nstre bakre
hjørnesensorVe nstre fremre
hjørnesensor
Ve nstre bakre
hjørnesensor Høyre bakre
hjørnesensorHøyre fremre
hjørnesensor
Høyre bakre
hjørnesensor Fremre sensor Fremre sensor
Noen modeller
MERKNAD
Registreringsindikatoren kan skive mellom å vises og ikke vises.
Se Persontilpasningsfunksjoner på side 9-12.
Under kjøring
Parkeringssensorsystem
4-287

Varsel om systemproblem
Hvis det oppstår et problem, varsles føreren om problemet med følgende indikatorer.
Registreringsindikator
Løsning Uten 360 °-kameramonitor
Med 360 °-kameramo-
nitor Uten sensor foran og
på hjørnene foranMed sensor foran og
på hjørnene foran
Frakop-
ling
Systemet kan ha en funk-
sjonsfeil. Få bilen under-
søkt på et ekspertverksted,
vi anbefaler et autorisert
Mazda-verksted, så snart
som mulig.
System-
svikt
Systemet kan ha en funk-
sjonsfeil. Få bilen under-
søkt på et ekspertverksted,
vi anbefaler et autorisert
Mazda-verksted, så snart
som mulig.
Frost/
tilsmus-
sing
Det kan befinne seg frem-
medlegemer i sensorområ-
det som tilsvarer indika-
sjonen på registrert hin-
dring som vises. Hvis sy-
stemet ikke fungerer, må
du få bilen undersøkt på et
ekspertverksted, vi anbefa-
ler et autorisert Mazda-
verksted.
